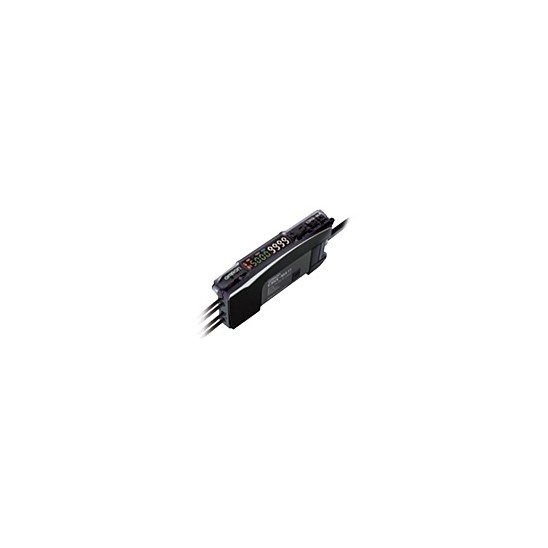

E3NX-MA

▶ 1 대 2 채널로 설치 공간 1/2 장치 · 제어반의 소형화를 실현

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 E32 시리즈 - 화이버 유니트 다음 상품 스마트 카메라

상품 상세설명

Features

공간

장치 · 제어반의 소형화를 실현

일반적인 광섬유 증폭기의 크기에 2 대분의 기능을 탑재 한 2 채널 화이버 앰프. 대수가 지금까지 절반으로되기 때문에 장치 나 제어반의 소형화에 크게 기여합니다. 소형화뿐만 아니라 구매 비용 및 배선 공수 소비 전력도 획기적으로 줄일 수 있습니다.

안정 검출

투명체에서 저 반사 워크까지 2 채널에서도 매우 안정 검출이 가능한 기본 성능

뛰어난 기본 성능

기본 성능을 실현하는 기술

빛의 손실없이 높은 전력에 균일 조사 [고효율 결합 소자 GIGA RAY2S] [PAT]

[광 결합 효율 40 %]
광섬유와 LED의 거리가 가깝기 때문에 빛을 손실없이 전달합니다.
또한 렌즈와 반사경의 효과로 하이 파워에 균일 조사하고 있습니다.

낮은 노이즈 억제 신호를 확실하게 잡을 【수광 알고리즘 Smart Noise Reduction]

샘플링 횟수를 늘리면 노이즈의 영향을 감소 수광량을 안정화.
임계 값의 여유도가 증가하고 안정 검출을 실현합니다.

간단한 조작

하나의 버튼을 누르면 누구나 쉽게 광량과 임계 값을 자동 설정

작업자에 의한 설정의 편차를 없애기 스마트 튜닝 설정 [PAT]

안심 기능

문제 해결 사용할 2 개의 결정 지원 기능

통과 시간과 수광량 차이가 보이는 솔루션 뷰어 [PAT]

빠른 작업 표시 값이 보이는 체인지 파인더 [PAT]

빠른 작업 표시 값 변화를 확인할 수 임계 값 설정이 확실하게 할 수 있습니다.

배선 · 성 공수

배선 커넥터 타입으로 배선 공수 절감

마스터 커넥터를 통해 전원 공급. 슬레이브 커넥터의 배선은 출력 선만.
또한 앰프 본체에 마스터/슬레이브 구별이 없기 때문에 모델을 통합 할 수 있습니다.

네트워크화로 배선절약 + 생산성 향상

센서 통신 장치 유형을 사용하면 추가 배선이 가능할뿐만 아니라 최대 15 개 (30 개 채널)의 원격 제어가 가능합니다.
2 채널 분의 임계 값 · 광량의 전체 표시도 할 수 있기 때문에 일괄 설정에 따라 장비의 시운전 시간을 단축 할 수 있습니다. 또한 모니터링에 의한 예방과 문제 발생시 다운 타임 단축에 효과적 장치를 안심하고 작동시킬 수 있습니다.

쉽게 감지

수치 · 논리 연산에 의한 제어 출력이 가능한 센서 1대로 다양한 애플리케이션을 지원

수치 연산에 의한 판별

논리 연산에 의한 제어 출력

1ch과 2ch의 판정 결과의 논리 연산 결과를 출력 할 수 있습니다.

【참고】 논리 연산의 출력 패턴

AND 연산은 1ch과 2ch가 모두있는 경우 OR 연산은 모두 또는 어느 쪽인지가있는 경우 XOR 연산 역시 만 있다면 같은 패턴으로 판별하여 출력 할 수 있습니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

화이버 앰프

분류		연결 방식	형상	입출력	형식
분류		연결 방식	형상	입출력	NPN 출력		PNP 출력
2 장 패널 유형	표준 타입	코드 인출 (2m)		2 출력	◎	E3NX-MA11	◎	E3NX-MA41
	표준 타입	배선 커넥터		2 출력	◎	E3NX-MA6	◎	E3NX-MA8
	센서 통신 장치 유형 *	센서 통신 유닛 용 커넥터		-	◎	E3NX-MA0

* 화이버 앰프를 네트워크 연결하려면 센서 통신 장치가 필요합니다.

액세서리 (별매)

배선 커넥터 (배선 커넥터 타입 필수)

화이버 앰프에 포함되어 있지 않으므로 반드시 주문하십시오. ※ 보호 씰 부속

종류	형상	코드 길이	심선 수	형식		적용 화이버 앰프 형식
부모 커넥터		2m	4 선	◎	E3X-CN21	E3NX-MA6 E3NX-MA8
아이 커넥터		2m	2 선	◎	E3X-CN22	E3NX-MA6 E3NX-MA8

설치 금속

화이버 앰프에 포함되어 있지 않으므로 필요에 따라 주문하세요.

형상	형식		수량
	◎	E39-L143	1

DIN 레일

화이버 앰프에 포함되어 있지 않으므로 필요에 따라 주문하세요.

종류	형식		수량
천형 / 길이 1m	◎	PFP-100N	1
천형 / 길이 0.5m	◎	PFP-50N
깊이 형 / 길이 1m	◎	PFP-100N2

자세한 내용은 "형태 PFP- □"를 참조하십시오.

엔드 플레이트

센서 통신 장치는 1 쌍 (2 개) 포함되어 있습니다.
화이버 앰프에 포함되어 있지 않으므로 필요에 따라 주문하세요.

형상	형식		수량
	◎	PFP-M	1

자세한 내용은 "형태 PFP-M"을 참조하십시오.

센서 통신 장치

종류	형식
EtherCAT 센서 통신 장치	◎	E3NW-ECT
CC-Link 센서 통신 유닛 * 1	◎	E3NW-CCL
분산 장치 * 2	◎	E3NW-DS

* 1. 자세한 내용은 "형태 E3NW"를 참조하십시오.
* 2. 분산 장치는 모든 센서 통신 장치와 연결할 수 있습니다.

EtherCAT®은 독일 Beckhoff Automation GmbH에 의해 허가 된 특허 기술이며 등록 상표입니다.
CC-Link는 미쓰비시 전기 주식회사의 등록 상표이며 CC-Link 협회가 관리하는 상표입니다.

Specifications

정격 / 성능

유형		표준 타입		센서 통신 유닛
NPN 출력		E3NX-MA11	E3NX-MA6	E3NX-MA0
PNP 출력		E3NX-MA41	E3NX-MA8	E3NX-MA0
연결 방식		코드 인출	배선 커넥터	센서 통신 유닛 용 커넥터
입 출 력	출력	2 출력		- * 1
입 출 력	외부 입력	-	-	- * 1
광원 (발광 파장)		적색 4 원소 발광 다이오드 (625nm)
전원 전압		DC10 ~ 30V 리플 (pp) 10 % 포함		센서 통신 장치를 통해 커넥터로부터 공급
*소비 전력 2**		전원 전압 24V시 일반 모드 : 960mW 이하 (소비 전류 40mA 이하) 에코 기능 ON : 770mW 이하 (소비 전류 32mA 이하) 에코 기능 LO : 870mW 이하 (소비 전류 36mA 이하)
제어 출력		부하 전원 전압 : DC30V 이하, 오픈 콜렉터 출력 형 (NPN / PNP 출력 형식에 따라 다릅니다) 부하 전류 : 1 ~ 3 대 연결시 100mA 이하, 4 대 이상 연결시 20mA 이하 (잔류 전압 　부하 전류 10mA 미만 : 1V 이하 　부하 전류 10 ~ 100mA : 2V 이하) 오프 상태 전류 : 0.1mA 이하		-
표시 등		7 세그먼트 디스플레이 (서브 디지털 표시 : 녹색 + 메인 디지털 표시 : 흰색) 표시 방향 : 일반 / 반전 표시 전환 가능 OUT 표시 등 (주황색), L / D 표시 등 (주황색), ST 표시 등 (청색), DPC보기 조명 (녹색), OUT 선택 표시 등 (주황색)
보호 회로		전원 역접 보호, 출력 단락 회로 보호, 출력 역 접속 보호		전원 역 접속 보호, 출력 단락 회로 보호
응답 시간	빠른 모드 (SHS)	동작 · 복귀 : 각 100μs
	고속 모드 (HS)	동작 · 복귀 : 각 450μs
	표준 모드 (Stnd)	동작 · 복귀 : 각 1ms
	기가 파워 모드 (GIGA)	동작 · 복귀 : 각 16ms
감도 조정		스마트 튜닝 [2 점 튜닝 / 풀 오토 튜닝 / 위치 조정 / 최대 감도 튜닝 / 파워 튜닝 / 퍼센트 튜닝 (-99 % ~ + 99 %)] 또는 수동 조정
최대 연결 대수		30 대		형태 E3NW-ECT 사용시 30 대 * 3 형태 E3NW-CCL 사용시 16 대
상호 간섭 방지 대수 * 4		9 개 주 검출 기능을 빠른 모드 (SHS)에 선택한 경우에는 상호 간섭 방지 기능은 무효가됩니다.
기능	자동 전원 제어 (APC)	있음 (상시 유효)
	동적 전력 제어 (DPC)	수
	타이머	타이머 기능 비활성화 / 오프 딜레이 / 온 딜레이 / 단발 / 온 오프 딜레이에서 선택 가능 1ms ~ 9999ms
	제로 리셋	마이너스 표시 가능 (임계 값도 변화합니다)
	*설정 재설정 5**	초기 리셋 (공장 출하시 상태) / 사용자 재설정 (저장 상태)에서 선택 가능
	에코 모드	OFF (디지털 표시 점등) / ECO ON (디지털 디스플레이 꺼짐) / ECO LO (디지털 표시 어두운 조명)에서 선택 가능
	뱅크 전환 설정	BANK1 ~ 4 선택 가능
	파워 튜닝 설정	ON / OFF 선택 가능
	출력 1 설정	일반적으로 검출 모드 영역 검출 모드에서 선택 가능
	출력 2 설정	일반적 감지 모드 AND 출력 모드, OR 출력 모드, XOR 출력 모드, GAP 출력 모드, 상승 동기화 모드 떨어지는 동기화 모드 영역 검출 모드에서 선택 가능
	히스 폭 설정	표준 설정 또는 사용자 설정에서 선택 가능, 사용자 설정의 경우 히스 폭 0 ~ 9999까지 설정 가능
사용 주위 조도		수광면 조도 백열 램프 : 20,000lx 이하, 태양 광 : 30,000lx 다음
주위 온도 범위 * 6		동작시 : 1 ~ 2 대 연결시 : -25 ℃ ~ + 55 ℃, 3 ~ 10 대 연결시 : -25 ℃ ~ + 50 ℃, 11 ~ 16 대 연결시 : -25 ℃ ~ + 45 ℃, 17 ~ 30 대 연결시 : -25 ℃ ~ + 40 ℃ 보존시 : -30 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)		동작시 : 1 ~ 2 대 연결시 : 0 ℃ ~ + 55 ℃, 3 ~ 10 대 연결시 : 0 ℃ ~ + 50 ℃, 11 ~ 16 대 연결시 : 0 ℃ ~ + 45 ℃, 17 ~ 30 대 연결 시 : 0 ℃ ~ + 40 ℃ 보존시 : -30 ℃ ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작시 · 보존시 : 위 주위 온도 범위에서 각 35 ~ 85 % RH (단, 결로하지 않을 것)
고급		2,000m 이하
설치 환경		오염도 3
절연 저항		20MΩ 이상 (DC500V 메가에서)
내전압		AC1,000V 50 / 60Hz 1min
진동 (내구)		10 ~ 55Hz 복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)		500m / s ²　X, Y, Z 각 방향 3 회		150m / s ²　X, Y, Z 각 방향 3 회
보호 구조		IEC 규격 IP50
질량 (포장 상태 / 본체 만)		약 115g / 약 75g	약 60g / 약 20g	약 65g / 약 25g
재질	케이스	폴리 카보네이트 (PC)
	커버	폴리 카보네이트 (PC)
	코드	염화 비닐 (PVC)
부속품		설명서

* 1. 2 개의 센서 출력이 네트워크를 통해 PLC에 자주 나타납니다.
　　 PLC의 네트워크를 통해 작업을 통해 각종 설정 변경 검출 값 읽기가 가능합니다.
* 2. 전력
　　 공급 전압 10V-30V시
　　　일반 모드 : 1080mW 이하 (전원 전압 30V시 소비 전류 36mA 이하 / 전원 전압 10V시 소비 전류 75mA 이하)
　　　에코 기능 ON : 840mW 이하 (전원 전압 30V시 소비 전류 28mA 이하 / 전원 전압 10V시 소비 전류 55mA 이하)
　　　에코 기능 LO : 960mW 이하 (전원 전압 30V시 소비 전류 32mA 이하 / 전원 전압 10V시 소비 전류 65mA 이하)
* 3. 오므론 NJ 시리즈와 연결 한 경우.
* 4. 튜닝도 대수로 변경은 없습니다.
　　 형태 E3NX 모양 E3NC의 상호 간섭 방지 대수 중 가장 적은 수입니다.
　　 각 형식의 상호 간섭 방지 대수와 응답 속도를 확인하십시오.
* 5. BANK는 사용자 재설정에서 재설정 및 사용자 저장에서 저장되지 않습니다.
* 6. 연결 대수가 11 대 이상인 경우 주변 온도가 50 ℃ 미만입니다.

검출 거리

나 사형

검출 방식	크기	검출 방향	지향 각	형식	검출 거리 (mm)
검출 방식	크기	검출 방향	지향 각	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	M4	직각	60 °	E32-T11N 2M	1,870	910	700	180
		스트레이트	60 °	E32-T11R 2M	1,870	910	700	180
			15 °	E32-LT11 2M	4,000 * 1	3,510	2,700	700
				E32-LT11N 2M	4,000 * 1	2,990	2,300	590
				E32-LT11R 2M	4,000 * 1	2,990	2,300	590
반사 형	M3	직각	60 °	E32-C31N 2M	100	44	32	9
	M3			E32-C21N 2M	480	190	140	43
	M4			E32-D21N 2M	800	320	240	72
	M6			E32-C11N 2M	740	310	240	66
	M6		15 °	E32-LD11N 2M	790	310	240	71
	M3	스트레이트	60 °	E32-D21R 2M	130	57	40	11
				E32-C31 2M	330	130	100	30
				E32-C31M 1M	330	130	100	30
	M4			E32-D211R 2M	130	57	40	11
	M6			E32-D11R 2M	800	320	240	72
				E32-CC200 2M	1,340	540	400	120
			15 °	E32-LD11 2M	820	330	250	74
			15 °	E32-LD11R 2M	790	310	240	71

* 1. 섬유 길이가 한쪽 2m 때문에 4,000mm하고 있습니다.

원주 형

검출 방식	크기	검출 방향	형식	검출 거리 (mm)
검출 방식	크기	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	φ1	탑 뷰	E32-T223R 2M	520	260	150	45
	φ1.5		E32-T22B 2M	750	370	220	65
	φ3		E32-T12R 2M	1,870	910	700	180
	φ3	사이드 뷰	E32-T14LR 2M	690	330	260	67
반사 형	φ1.5	탑 뷰	E32-D22B 2M	130	57	40	11
	φ1.5 + φ0.5		E32-D43M 1M	29	12	8	2
	φ3		E32-D22R 2M	130	57	40	11
			E32-D221B 2M	310	120	90	26
			E32-D32L 2M	680	280	200	58
	φ3 + φ0.8		E32-D33 2M	68	28	20	5

플랫 형

검출 방식	검출 방향	형식	검출 거리 (mm)
검출 방식	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	탑 뷰	E32-T15XR 2M	1,870	910	700	180
	사이드 뷰	E32-T15YR 2M	690	330	260	67
	평면 뷰	E32-T15ZR 2M	690	330	260	67
반사 형	탑 뷰	E32-D15XR 2M	800	320	240	72
	사이드 뷰	E32-D15YR 2M	180	76	52	16
	평면 뷰	E32-D15ZR 2M	180	76	52	16

슬리브 형

검출 방식	검출 방향	형식	검출 거리 (mm)
검출 방식	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	사이드 뷰	E32-T24R 2M	140	71	50	12
	사이드 뷰	E32-T24E 2M	450	220	150	39
	탑 뷰	E32-T21-S1 2M	510	250	170	44
	탑 뷰	E32-TC200BR 2M	1,870	910	700	180
반사 형	사이드 뷰	E32-D24R 2M	68	28	20	5
	사이드 뷰	E32-D24-S2 2M	150	64	45	13
	탑 뷰	E32-D43M 1M	29	12	8	2
		E32-D331 2M	13	5	4	1
		E32-D33 2M	68	28	20	5
		E32-D32-S1 0.5M	68	28	18	5
		E32-D31-S1 0.5M	68	28	20	5
		E32-DC200F4R 2M	130	57	40	11
		E32-D22-S1 2M	220	96	72	19
		E32-D21-S3 2M	220	96	72	19
		E32-DC200BR 2M	800	320	240	72
		E32-D25-S3 2M	220	96	72	19

작은 스팟 반사

종류	스포트 지름	중심 거리 (mm)	형식	검출 거리 (mm)
종류	스포트 지름	중심 거리 (mm)	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
가변 명소	φ0.1 ~ 0.6	6 ~ 15	E32-C42 1M + E39-F3A	6 ~ 15mm로 스폿 직경 φ0.1 ~ 0.6mm 가변
가변 명소	φ0.3 ~ 1.6	10 ~ 30	E32-C42 1M + E39-F17	10 ~ 30mm로 스폿 직경 φ0.3 ~ 1.6mm 가변
평행 광	φ4	0 ~ 20	E32-C31 2M + E39-F3C	0 ~ 20mm로 스폿 직경 φ4mm 다음
평행 광	φ4	0 ~ 20	E32-C21N 2M + E39-F3C	17mm에서 스포트 지름 φ0.2mm
일체형	φ0.1	5	E32-C42S 1M	5mm에서 스포트 지름 φ0.1mm
일체형	φ6	50	E32-L15 2M	50mm에서 스폿 직경 φ6mm 전체 모드 검출 거리 (40 ~ 100mm)
작은 명소	φ0.1	7	E32-C41 1M + E39-F3A-5	7mm에서 스포트 지름 φ0.1mm
	φ0.5		E32-C31 2M + E39-F3A-5	7mm에서 스포트 지름 φ0.5mm
	φ0.5		E32-C21N 2M + E39-F3A-5	7mm에서 스포트 지름 φ0.5mm
	φ0.2	17	E32-C41 1M + E39-F3B	17mm에서 스포트 지름 φ0.2mm
	φ0.5		E32-C31 2M + E39-F3B	17mm에서 스포트 지름 φ0.5mm
	φ0.5		E32-C21N 2M + E39-F3B	17mm에서 스포트 지름 φ0.5mm
	φ3	50	E32-CC200 2M + E39-F18	50mm에서 스포트 지름 φ3mm
	φ3	50	E32-C11N 2M + E39-F18	50mm에서 스포트 지름 φ3mm

하이 파워

종류	검출 방향	개구 각	형식	검출 거리 (mm)
종류	검출 방향	개구 각	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형 일체형	직각	15 °	E32-LT11N 2M	4,000 * 2	2,990	2,300	590
	탑 뷰	10 °	E32-T17L 10M	20,000 * 1	20,000 * 1	20,000 * 1	5,200
		15 °	E32-LT11 2M	4,000 * 2	3,510	2,700	700
		15 °	E32-LT11R 2M	4,000 * 2	2,990	2,300	590
	사이드 뷰	30 °	E32-T14 2M	4,000 * 2	4,000 * 2	4,000 * 2	1,160
투과형 렌즈 장착	직각	12 °	E32-T11N 2M + E39-F1	4,000 * 2	4,000 * 2	4,000 * 2	1,270
	직각	6 °	E32-T11N 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	2,290
	탑 뷰	12 °	E32-T11R 2M + E39-F1	4,000 * 2	4,000 * 2	4,000 * 2	1,270
	탑 뷰	6 °	E32-T11R 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	2,290
	사이드 뷰	60 °	E32-T11R 2M + E39-F2	1,680	810	630	160
	탑 뷰	12 °	E32-T11 2M + E39-F1	4,000 * 2	4,000 * 2	4,000 * 2	1,630
	탑 뷰	6 °	E32-T11 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	2,940
	사이드 뷰	60 °	E32-T11 2M + E39-F2	2,170	1,050	810	210
	탑 뷰	12 °	E32-T51R 2M + E39-F1	4,000 * 2	2,850	2,190	570
	탑 뷰	6 °	E32-T51R 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	1,830
	사이드 뷰	60 °	E32-T51R 2M + E39-F2	1,430	690	530	130
	탑 뷰	12 °	E32-T81R-S 2M + E39-F1	4,000 * 2	3,270	2,520	650
	탑 뷰	6 °	E32-T81R-S 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	1,170
	사이드 뷰	60 °	E32-T81R-S 2M + E39-F2	860	420	320	84
	탑 뷰	12 °	E32-T61-S 2M + E39-F1	4,000 * 2	4,000 * 2	4,000 * 2	1,090
	탑 뷰	6 °	E32-T61-S 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	1,960
	사이드 뷰	60 °	E32-T61-S 2M + E39-F2	1,440	700	540	140
	탑 뷰	12 °	E32-T51 2M + E39-F1-33	4,000 * 2	2,990	2,300	590
	탑 뷰	6 °	E32-T51 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	3,270
반사 형 일체형	탑 뷰	4 °	E32-D16 2M	40 ~ 4,000 * 2	40 ~ 2,100	40 ~ 1,350	40 ~ 480

* 1. 섬유 길이가 한쪽 10m 때문에 20,000mm하고 있습니다.
* 2. 섬유 길이가 한쪽 2m 때문에 4,000mm하고 있습니다.

좁은 시야

검출 방식	검출 방향	개구 각	형식	검출 거리 (mm)
검출 방식	검출 방향	개구 각	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	사이드 뷰	1.5 °	E32-A03 2M	3,210	1,560	1,200	310
		1.5 °	E32-A03-1 2M	3,210	1,560	1,200	310
		3.4 °	E32-A04 2M	1,200	580	450	110
		4 °	E32-T24SR 2M	3,930	1,910	1,460	380
			E32-T24S 2M	4,000 * 1	2,270	1,740	450
			E32-T22S 2M	4,000 * 1	3,250	2,500	650

* 1. 섬유 길이가 한쪽 2m 때문에 4,000mm하고 있습니다.

배경을 취하지 않고 검출

검출 방식	검출 방향	형식	검출 거리 (mm)
검출 방식	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
한정 반사 형	평면 뷰	E32-L16-N 2M	0 ~ 15			0 ~ 12
	평면 뷰	E32-L24S 2M	0-4
	사이드 뷰	E32-L25L 2M	5.4 ~ 9 (중심 7.2)

투명체 검출 (회귀 반사 형)

검출 방식	특징	크기	형식	검출 거리 (mm)
검출 방식	특징	크기	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
회귀 반사 형	필름 검출	M3	E32-C31 2M + E39-F3R + E39-RP37	230		200	-
	각형	-	E32-R16 5M	150 ~ 1,500
	나 사형	M6	E32-R21 2M	10 ~ 250
	너트 형	M6	E32-LR11NP 2M + E39-RP1	1,280	1,080	1,000	360

투명체 검출 (한정 반사 형)

검출 방식	특징	검출 방향	형식	검출 거리 (mm)
검출 방식	특징	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
한정 반사 형	소형	평면 뷰	E32-L24S 2M	0-4
	표준		E32-L16-N 2M	0 ~ 15			0 ~ 12
	유리 기판 정렬 70 ℃		E32-A08 2M	15 ~ 25			-
	표준 / 장거리		E32-A12 2M	12 ~ 30			-
	사이드 뷰 형상	사이드 뷰	E32-L25L 2M	5.4 ~ 9 (중심 7.2)
	유리 기판 매핑 70 ℃	탑 뷰	E32-A09 2M	15 ~ 38			-

화학 / 오일

검출 방식	종류	검출 방향	형식	검출 거리 (mm)
검출 방식	종류	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	내유	직각	E32-T11NF 2M	4,000 * 1	4,000 * 1	4,000 * 1	1,340
	화학 / 석유	탑 뷰	E32-T12F 2M	4,000 * 1	4,000 * 1	4,000 * 1	1,040
		탑 뷰	E32-T11F 2M	4,000 * 1	3,380	2,600	670
		사이드 뷰	E32-T14F 2M	1340	650	500	130
	화학 / 석유 150 ℃	탑 뷰	E32-T51F 2M	4,000 * 1	2,340	1,800	460
반사 형	반도체 : 세척 · 현상 · 에칭 60 ℃	탑 뷰	E32-L11FP 2M	렌즈 끝단에서 8 ~ 20mm (권장 감지 거리 : 11mm) 장착 구멍 중심 A에서 19 ~ 31mm (권장 감지 거리 : 22mm)
	반도체 : 박리 85 ℃		E32-L11FS 2M	렌즈 끝단에서 8 ~ 20mm (권장 감지 거리 : 11mm) 장착 구멍 중심 A에서 32 ~ 44mm (권장 감지 거리 : 35mm)
	화학 / 석유		E32-D12F 2M	- * 2	170	130	39
	케이블 만 내 약품성		E32-D11U 2M	800	320	240	72

* 1. 섬유 길이가 한쪽 2m 때문에 4,000mm하고 있습니다.
* 2. 검출 물체가 없어도 불소 수지에 반사되어 입광 상태가됩니다.

굴곡

종류	크기	형식	검출 거리 (mm)
종류	크기	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	φ1.5	E32-T22B 2M	750	370	220	65
	M3	E32-T21 2M	670	330	220	58
	M4	E32-T11 2M	2,410	1,170	900	230
	각형	E32-T25XB 2M	500	250	170	43
반사 형	φ1.5	E32-D22B 2M	130	57	40	11
	M3	E32-D21 2M	130	57	40	11
	φ3	E32-D221B 2M	310	120	90	26
	M4	E32-D21B 2M	310	120	90	26
	M6	E32-D11 2M	800	320	240	72
	각형	E32-D25XB 2M	220	92	60	18

내열

종류	내열 온도	형식	검출 거리 (mm)
종류	내열 온도	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	100 ℃	E32-T51R 2M	1,500	720	560	140
	150 ℃	E32-T51 2M	2,680	1,300	1,000	260
	200 ℃	E32-T81R-S 2M	960	460	360	93
	350 ℃	E32-T61-S 2M	1,600	780	600	150
반사 형	100 ℃	E32-D51R 2M	640	250	190	57
	150 ℃	E32-D51 2M	1,070	430	320	96
	200 ℃	E32-D81R-S 2M	380	150	120	34
	300 ℃	E32-A08H2 2M	15 ~ 25			-
	300 ℃	E32-A09H2 2M	20 ~ 30 (중심 25)			-
	350 ℃	E32-D61-S 2M	380	150	120	34
	400 ℃	E32-D73-S 2M	250	100	80	22

지역 검색

검출 방식	유형	검출 폭	형식	검출 거리 (mm)
검출 방식	유형	검출 폭	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	영역	11mm	E32-T16PR 2M	3,010	1,460	1,120	290
		11mm	E32-T16JR 2M	2,610	1,260	970	250
		30mm	E32-T16WR 2M	4,000 * 1	2,240	1,720	440
반사 형	어레이	11mm	E32-D36P1 2M	670	270	200	60

* 1. 섬유 길이가 한쪽 2m 때문에 4,000mm하고 있습니다.

액체 레벨 감지

검출 방식	파이프 직경	특징	형식	검출 거리 (mm)
검출 방식	파이프 직경	특징	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
파이프 취부	φ3.2 / 6.4 / 9.5	안정 잔량 검출	E32-A01 5M	적용 파이프 : φ3.2 / 6.4 / 9.5의 투명 파이프 권장 두께 1 mm
	φ8 ~ 10	여러 연장 사용	E32-L25T 2M	적용 파이프 : φ8 ~ 10mm의 투명 파이프 권장 두께 1mm
	제한 없음	대형 파이프	E32-D36T 2M	적용 파이프 : 투명 파이프 직경 제한 없음
유체 (내열 200 ℃)	-	-	E32-D82F1 4M	유체 유형

내 진공

검출 방식	내열 온도	형식	검출 거리 (mm)
검출 방식	내열 온도	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	120 ℃	E32-T51V 1M	690	330	260	67
	120 ℃	E32-T51V 1M + E39-F1V	2,000 * 1	1,760	1,360	350
	200 ℃	E32-T84SV 1M	1,710	830	640	160

* 1. 섬유 길이가 한쪽 1m 때문에 2,000mm하고 있습니다.

FPD / 반도체 / 태양 전지 업계

검출 방식	응용 프로그램	사용 온도	형식	검출 거리 (mm)
검출 방식	응용 프로그램	사용 온도	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
한정 반사 형	유리 유무 검출	70 ℃	E32-L16-N 2M	0 ~ 15			0 ~ 12
	유리 기판 정렬	70 ℃	E32-A08 2M	15 ~ 25			-
		300 ℃	E32-A08H2 2M	15 ~ 25			-
		70 ℃	E32-A12 2M	12 ~ 30			-
	유리 기판 매핑	70 ℃	E32-A09 2M	15 ~ 38			-
	유리 기판 매핑	300 ℃	E32-A09H2 2M	20 ~ 30 (중심 25)			-
	WET 공정 (세정, 현상, 에칭)	60 ℃	E32-L11FP 2M	렌즈 끝단에서 8 ~ 20mm (권장 감지 거리 : 11mm) 장착 구멍 중심 A에서 19 ~ 31mm (권장 감지 거리 : 22mm)
	WET 공정 (박리)	85 ℃	E32-L11FS 2M	렌즈 끝단에서 8 ~ 20mm (권장 감지 거리 : 11mm) 장착 구멍 중심 A에서 32 ~ 44mm (권장 감지 거리 : 35mm)
투과형	웨이퍼 매핑	70 ℃	E32-A03 2M	3,210	1,560	1,200	310
			E32-A03-1 2M	3,210	1,560	1,200	310
			E32-A04 2M	1,200	580	450	110
			E32-T24SR 2M	3,930	1,910	1,460	380
			E32-T24S 2M	4,000 * 1	2,270	1,740	450

* 1. 섬유 길이가 한쪽 2m 때문에 4,000mm하고 있습니다.

Dimensions

(단위 : mm)

지정없는 치수 공차 : 공차 등급 IT16

화이버 앰프

코드 인출 타입
E3NX-MA11
E3NX-MA41

배선 커넥터 타입
E3NX-MA6
E3NX-MA8

센서 통신 유닛 용 커넥터 타입
E3NX-MA0

액세서리 (별매)

배선 커넥터

마스터 커넥터
E3X-CN21

슬레이브 커넥터
E3X-CN22

설치 금속
E39-L143

DIN 레일
PFP-100N
PFP-50N

PFP-100N2

엔드 플레이트
PFP-M

스마트 화이버 앰프

회원메뉴

쇼핑몰 검색

스마트 화이버 앰프 요약정보 및 구매

상품 상세설명

공간

장치 · 제어반의 소형화를 실현

안정 검출

투명체에서 저 반사 워크까지 2 채널에서도 매우 안정 검출이 가능한 기본 성능

뛰어난 기본 성능

기본 성능을 실현하는 기술

빛의 손실없이 높은 전력에 균일 조사 [고효율 결합 소자 GIGA RAY2S] [PAT]

낮은 노이즈 억제 신호를 확실하게 잡을 【수광 알고리즘 Smart Noise Reduction]

간단한 조작

하나의 버튼을 누르면 누구나 쉽게 광량과 임계 값을 자동 설정

작업자에 의한 설정의 편차를 없애기 스마트 튜닝 설정 [PAT]

안심 기능

문제 해결 사용할 2 개의 결정 지원 기능

통과 시간과 수광량 차이가 보이는 솔루션 뷰어 [PAT]

빠른 작업 표시 값이 보이는 체인지 파인더 [PAT]

배선 · 성 공수

배선 커넥터 타입으로 배선 공수 절감

네트워크화로 배선절약 + 생산성 향상

쉽게 감지

수치 · 논리 연산에 의한 제어 출력이 가능한 센서 1대로 다양한 애플리케이션을 지원

수치 연산에 의한 판별

논리 연산에 의한 제어 출력

【참고】 논리 연산의 출력 패턴

화이버 앰프

액세서리 (별매)

배선 커넥터 (배선 커넥터 타입 필수)

설치 금속

DIN 레일

엔드 플레이트

관련 상품

센서 통신 장치

정격 / 성능

검출 거리

나 사형

원주 형

플랫 형

슬리브 형

작은 스팟 반사

하이 파워

좁은 시야

배경을 취하지 않고 검출

투명체 검출 (회귀 반사 형)

투명체 검출 (한정 반사 형)

화학 / 오일

굴곡

내열

지역 검색

액체 레벨 감지

내 진공

FPD / 반도체 / 태양 전지 업계

화이버 앰프

액세서리 (별매)

배선 커넥터

sns 링크

Info

Board
