※ ◎ 표시또는회색배경표기의기종은표준재고기종입니다. 무표시 (주문생산기종)의납기에대해서는거래대리점에문의하십시오. 사형 투과형 검출 방향
(개구각) | 사이즈 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 사이드 뷰
(약 60 °) | M4 |
IP67
| 쉽게 단선 되지 않고 유연함 R1 | GIGA : 2,000
HS : 700
ST : 1,000
SHS : 280 | GIGA : 3,000
HS : 1,050
ST : 1,500
SHS : 280 | φ1
(φ5μm /
φ2μm) | ◎
| E32-T11N 2M | 톱
뷰
(약 60 °) |
IP67
| ◎
| E32-T11R 2M | 톱
뷰
(약 15 °) |
IP50
| R25 | GIGA : 4,000 *
HS : 2,700
ST : 4,000 *
SHS : 1,080 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 1,080 | φ2.3
(φ0.1 /
φ0.03) | ◎
| E32-LT11 2M | 쉽게 단선 되지 않고 유연함
R1 | GIGA : 4,000 *
HS : 2,300
ST : 3,500
SHS : 920 | GIGA : 4,000 *
HS : 3,450
ST : 4,000 *
SHS : 920 | ◎
| E32-LT11R 2M |
* 화이버 길이 한쪽을 2m로 하기 위해 4,000 mm로 하고있습니다.
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.

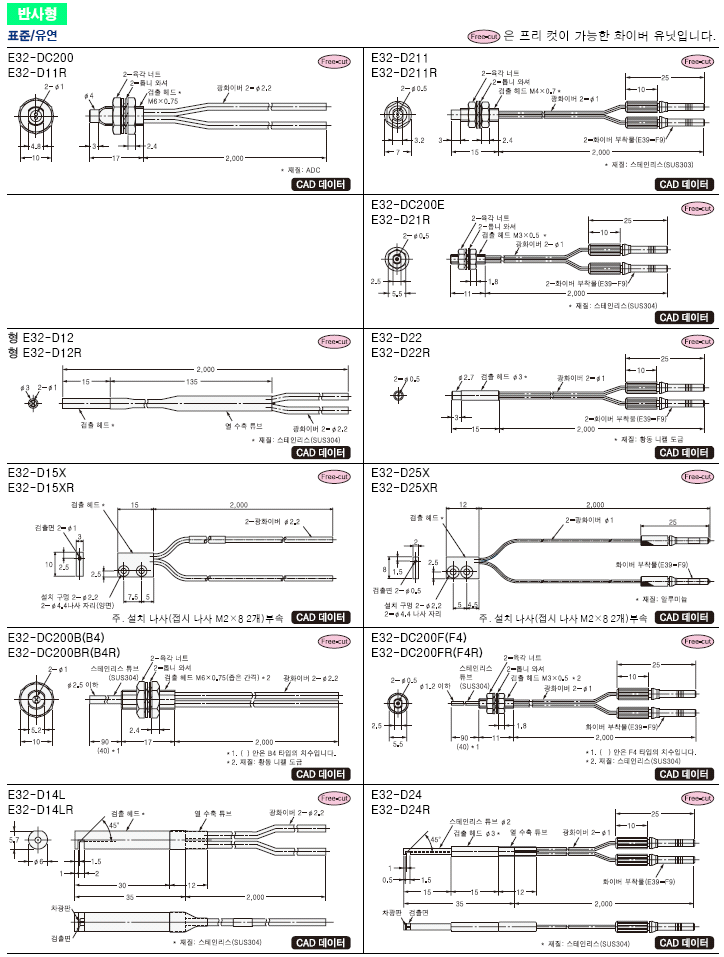

전자가 E3X-HD 후자가 E3NX-FA의값입니다. 반사형 검출 방향
(개구각) | 사이즈 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 사이드 뷰
(약 60 °) | M3 | 동축
IP67
| 쉽게 단선 되지 않고 유연함
R4 | GIGA : 110
HS : 46
ST : 50
SHS : 14 | GIGA : 160
HS : 69
ST : 75
SHS : 14 | (φ5μm /
φ2μm) | ◎
| E32-C31N 2M | M6 | 동축
IP67
| GIGA : 780
HS : 320
ST : 350
SHS : 100 | GIGA : 1,170
HS : 480
ST : 520
SHS : 100 | ◎
| E32-C11N 2M | 톱
뷰
(약 60 °) | M3 |
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 140
HS : 40
ST : 60
SHS : 16 | GIGA : 210
HS : 60
ST : 90
SHS : 16 | ◎
| E32-D21R 2M | 동축
IP67
| R25 | GIGA : 330
HS : 100
ST : 150
SHS : 44 | GIGA : 490
HS : 150
ST : 220
SHS : 44 | ◎
| E32-C31 2M | 동축
IP67
| R10 | ◎
| E32-C31M 1M | M4 |
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 140
HS : 40
ST : 60
SHS : 16 | GIGA : 210
HS : 60
ST : 90
SHS : 16 | ◎
| E32-D211R 2M | M6 |
IP67
| GIGA : 840
HS : 240
ST : 350
SHS : 100 | GIGA : 1,260
HS : 360
ST : 520
SHS : 100 | ◎
| E32-D11R 2M | 동축
IP67
| R25 | GIGA : 1,400
HS : 400
ST : 600
SHS : 180 | GIGA : 2,100
HS : 600
ST : 900
SHS : 180 | ◎
| E32-CC200 2M | 톱
뷰
(약 15 °) | M6 |
IP50
| R25 | GIGA : 860
HS : 250
ST : 360
SHS : 110 | GIGA : 1,290
HS : 370
ST : 540
SHS : 110 | (φ0.1 /
φ0.03) | ◎
| E32-LD11 2M | 쉽게 단선 되지 않고 유연함
R1 | GIGA : 840
HS : 240
ST : 350
SHS : 100 | GIGA : 1,260
HS : 360
ST : 520
SHS : 100 | ◎
| E32-LD11R 2M |
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다.
참고 3. 반사형의검출거리는백색도화지에서의값입니다. 원주형 투과형 사이즈 | 검출 방향 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소 검출 물체) | 형식 | E3X-HD | E3NX-FA | φ1 | 톱뷰 |
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 450
HS : 150
ST : 250
SHS : 60 | GIGA : 670
HS : 220
ST : 370
SHS : 60 | φ0.5
(φ5μm /
φ2μm) | ◎
| E32-T223R 2M | φ1.5 |
IP67
| 내굴곡
R4 | GIGA : 680
HS : 220
ST : 400
SHS : 90 | GIGA : 1,020
HS : 330
ST : 600
SHS : 90 | ◎
| E32-T22B 2M | φ3 |
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 2,000
HS : 700
ST : 1,000
SHS : 280 | GIGA : 3,000
HS : 1,050
ST : 1,500
SHS : 280 | φ1
(φ5μm /
φ2μm) | ◎
| E32-T12R 2M | 사이드 뷰 |
IP67
| GIGA : 750
HS : 260
ST : 450
SHS : 100 | GIGA : 1,120
HS : 390
ST : 670
SHS : 100 | ◎
| E32-T14LR 2M |
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다. 반사형 사이즈 | 검출 방향 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | φ1.5 | 톱 뷰 |
IP67
| 내굴곡
R4 | GIGA : 140
HS : 40
ST : 60
SHS : 16 | GIGA : 210
HS : 60
ST : 90
SHS : 16 | (φ5μm /
φ2μm) | ◎
| E32-D22B 2M | φ1.5
+
φ0.5 |
IP67
| R4 | GIGA : 28
HS : 8
ST : 12
SHS : 4 | GIGA : 42
HS : 12
ST : 18
SHS : 4 | ◎
| E32-D43M 1M | φ3 |
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 140
HS : 40
ST : 60
SHS : 16 | GIGA : 210
HS : 60
ST : 90
SHS : 16 | ◎
| E32-D22R 2M |
IP67
| 내굴곡
R4 | GIGA : 300
HS : 90
ST : 140
SHS : 40 | GIGA : 450
HS : 130
ST : 210
SHS : 40 | ◎
| E32-D221B 2M | 동축
IP67
| R25 | GIGA : 700
HS : 200
ST : 300
SHS : 90 | GIGA : 1,050
HS : 300
ST : 450
SHS : 90 | ◎
| E32-D32L 2M | φ3
+
φ0.8 |
IP67
| R4 | GIGA : 70
HS : 20
ST : 30
SHS : 8 | GIGA : 100
HS : 30
ST : 45
SHS : 8 | ◎
| E32-D33 2M |
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다.
참고 3. 반사형의검출거리는백색도화지에서의값입니다. 플랫형 투과형 검출 방향 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 톱 뷰 |
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 2,000
HS : 700
ST : 1,000
SHS : 280 | GIGA : 3,000
HS : 1,050
ST : 1,500
SHS : 280 | φ1
(φ5μm /
φ2μm) | ◎
| E32-T15XR 2M | 사이드 뷰 |
IP67
| GIGA : 750
HS : 260
ST : 450
SHS : 100 | GIGA : 1,120
HS : 390
ST : 670
SHS : 100 | ◎

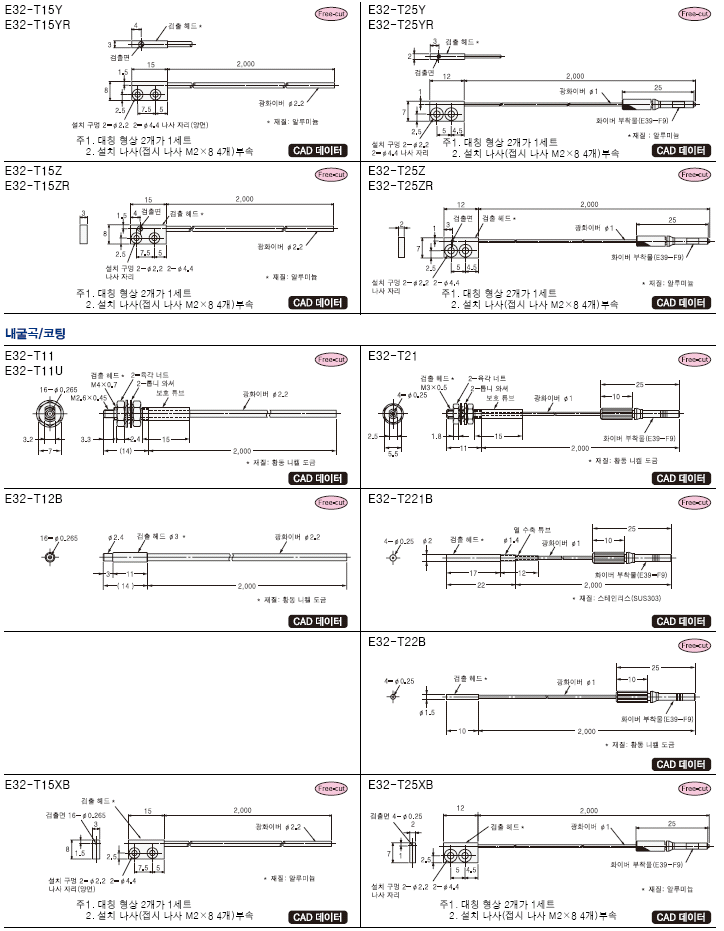

| E32-T15YR 2M | 평면 뷰 |
IP67
| GIGA : 750
HS : 260
ST : 450
SHS : 100 | GIGA : 1,120
HS : 390
ST : 670
SHS : 100 | ◎
| E32-T15ZR 2M |
반사형 검출 방향 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 톱 뷰 |
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 840
HS : 240
ST : 350
SHS : 100 | GIGA : 1,260
HS : 360
ST : 520
SHS : 100 | (φ5μm /
φ2μm) | ◎
| E32-D15XR 2M | 사이드 뷰 |
IP67
| GIGA : 200
HS : 52
ST : 100
SHS : 24 | GIGA : 300
HS : 78
ST : 150
SHS : 24 | ◎
| E32-D15YR 2M | 평면 뷰 |
IP67
| GIGA : 200
HS : 52
ST : 100
SHS : 24 | GIGA : 300
HS : 78
ST : 150
SHS : 24 | ◎
| E32-D15ZR 2M |
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다.
참고 3. 반사형의검출거리는백색도화지에서의값입니다. 근접설치타입 (물체에 가깝게 설치할 수 있다.) 투과형 검출 방향 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 사이드 뷰 | 슬리브 굽힘 불가
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 170
HS : 50
ST : 100
SHS : 20 | GIGA : 250
HS : 75
ST : 150
SHS : 20 | φ0.5
(φ5μm /
φ2μm) | ◎
| E32-T24R 2M | 슬리브 굽힘 불가
IP67
| R10 | GIGA : 450
HS : 150
ST : 250
SHS : 60 | GIGA : 670
HS : 220
ST : 370
SHS : 60 | ◎
| E32-T24E 2M | 톱 뷰 | 슬리브 굽힘 불가
IP67
| GIGA : 150
HS : 50
ST : 90
SHS : 20 | GIGA : 220
HS : 75
ST : 130
SHS : 20 | φ0.25
(φ5μm /
φ2μm) | ◎
| E32-T33 1M | 슬리브 굽힘 불가
IP67
| GIGA : 510
HS : 170
ST : 300
SHS : 68 | GIGA : 760
HS : 250
ST : 450
SHS : 68 | φ0.5
(φ5μm /
φ2μm) | ◎
| E32-T21-S1 2M | 슬리브 굽힘 R5
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 2,000
HS : 700
ST : 1,000
SHS : 280 | GIGA : 3,000
HS : 1,050
ST : 1,500
SHS : 280 | φ1
(φ5μm /
φ2μm) | ◎
| E32-TC200BR 2M |
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다. 반사형 검출 방향 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 사이드 뷰 | 슬리브 굽힘 불가
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 70
HS : 20
ST : 30
SHS : 8 | GIGA : 100
HS : 30
ST : 45
SHS : 8 | (φ5μm /
φ2μm) | ◎
| E32-D24R 2M | 슬리브 굽힘 R25
IP67
| R25 | GIGA : 120
HS : 45
ST : 53
SHS : 14 | GIGA : 180
HS : 67
ST : 79
SHS : 14 | ◎
| E32-D24-S2 2M | 톱 뷰 | 슬리브 굽힘 불가
IP67
| R4 | GIGA : 28
HS : 8
ST : 12
SHS : 4 | GIGA : 42
HS : 12
ST : 18
SHS : 4 | ◎
| E32-D43M 1M | 슬리브 굽힘 불가
IP67
| GIGA : 14
HS : 4
ST : 6
SHS : 2 | GIGA : 21
HS : 6
ST : 9
SHS : 2 | ◎
| E32-D331 2M | 슬리브 굽힘 불가
IP67
| GIGA : 70
HS : 20
ST : 30
SHS : 8 | GIGA : 100
HS : 30
ST : 45
SHS : 8 | ◎
| E32-D33 2M | 슬리브 굽힘 불가
IP67
| GIGA : 63
HS : 18
ST : 27
SHS : 7 | GIGA : 94
HS : 27
ST : 40
SHS : 7 | ◎
| E32-D32-S1 0.5M | 슬리브 굽힘 불가
IP67
| ◎
| E32-D31-S1 0.5M | 슬리브 굽힘 R5
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 140
HS : 40
ST : 60
SHS : 16 | GIGA : 210
HS : 60
ST : 90
SHS : 16 | ◎
| E32-DC200F4R 2M | 슬리브 굽힘 불가
IP67
| R10 | GIGA : 250
HS : 72
ST : 110
SHS : 30 | GIGA : 370
HS : 100
ST : 160
SHS : 30 | ◎
| E32-D22-S1 2M | 슬리브 굽힘 R10
IP67
| ◎
| E32-D21-S3 2M | 슬리브 굽힘 불가
IP67
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 840
HS : 240
ST : 350
SHS : 100 | GIGA : 1,260
HS : 360
ST : 520
SHS : 100 | ◎
| E32-DC200BR 2M | 슬리브 굽힘 R10
IP67
| R10 | GIGA : 250
HS : 72
ST : 110
SHS : 30 | GIGA : 370
HS : 100
ST : 160
SHS : 30 | ◎
| E32-D25-S3 2M |
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다. 전자가 E3X-HD 후자가 E3NX-FA의값입니다.

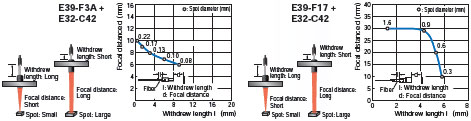

참고 3. 반사형의검출거리는백색도화지에서의값입니다. 소스폿반사 (미세물체검출) 반사형 가변스폿타입
렌즈유니트 + 파이버유니트 유형 | 스폿 직경 | 중심 거리
(mm) | 렌즈 유니트 | 렌즈 유니트
+
파이버 유니트 | 파이버 유니트 | 형식 | 형상 | 굴곡 반경 | 형식 | 가변

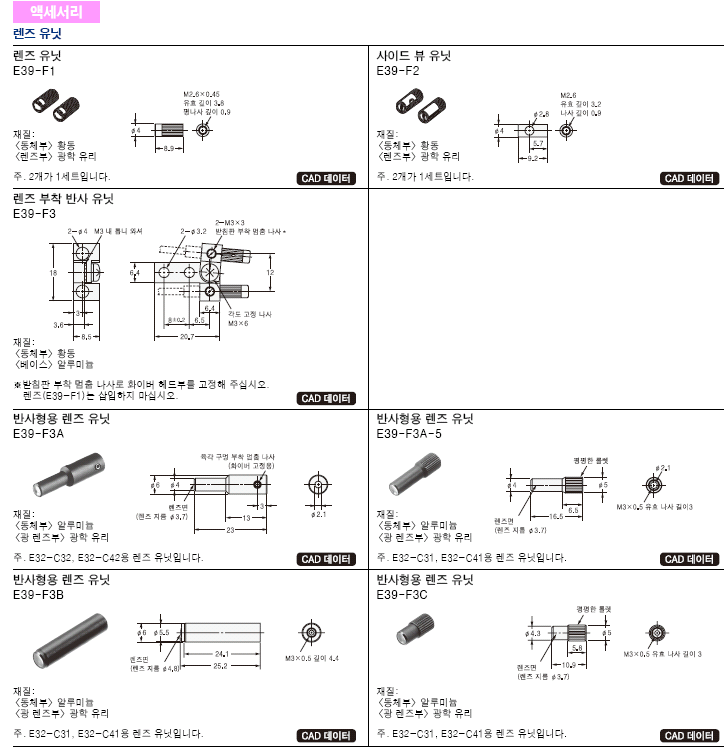

스폿 | Φ 0.1 ~ 0.6 | 6 ~ 15 | ◎
| E39-F3A | R25 | ◎
| E32-C42 1M | Φ 0.3 ~ 1.6 | 10 ~ 30 | ◎
| E39-F17 |
평행광명소타입
렌즈유니트 + 파이버유니트 유형 | 스폿 직경 | 중심 거리
(mm) | 렌즈 유니트 | 렌즈 유니트
+
파이버 유니트 | 파이버 유니트 | 형식 | 형상 | 굴곡 반경 | 형식 | 평행 광 | Φ 4 | 0 ~ 20 | ◎
| E39-F3C | R25 | ◎
| E32-C31 2M | 쉽게 단선 되지 않고 유연함
R4 | ◎
| E32-C31N 2M |
소스폿유형 화이버일체형 유형 | 스폿 직경 | 중심 거리 (mm) | 형상 | 굴곡 반경 | 형식 | 화이버 일체형
단거리 소 스폿 | Φ 0.1 | 5 |
렌즈 불필요 IP50
| R25 | ◎
| E32-C42S 1M | 화이버 일체형
장거리 소 스폿 | Φ 6 | 50 |
렌즈 불필요 IP50
| ◎
| E32-L15 2M |
* 스폿직경중심거리는 E3X-HD 시리즈, E3NX-FA 시리즈모두동일한값이됩니다. 렌즈유니트 + 파이버유니트 유형 | 스폿
지름 | 중심
거리
(mm) | 렌즈 유니트 | 렌즈 유니트
+
파이버 유니트 | 파이버 유니트 | 형식 | 형상 | 굴곡 반경 | 형식 | 단거리
소 스폿 | Φ 0.1 | 7 | ◎
| E39-F3A-5 | R25 | ◎
| E32-C41 1M | Φ 0.5 | ◎
| E32-C31 2M | 쉽게 단선 되지 않고 유연함
R4 | ◎
| E32-C31N 2M | 중거리
소 스폿 | Φ 0.2 | 17 | ◎
| E39-F3B | R25 | ◎
| E32-C41 1M | Φ 0.5 | ◎
| E32-C31 2M | 쉽게 단선 되지 않고 유연함
R4 | ◎
| E32-C31N 2M | 장거리
소 스폿 | Φ 3 | 50 | ◎
| E39-F18 | R25 | ◎
| E32-CC200 2M | 쉽게 단선 되지 않고 유연함
R4 | ◎

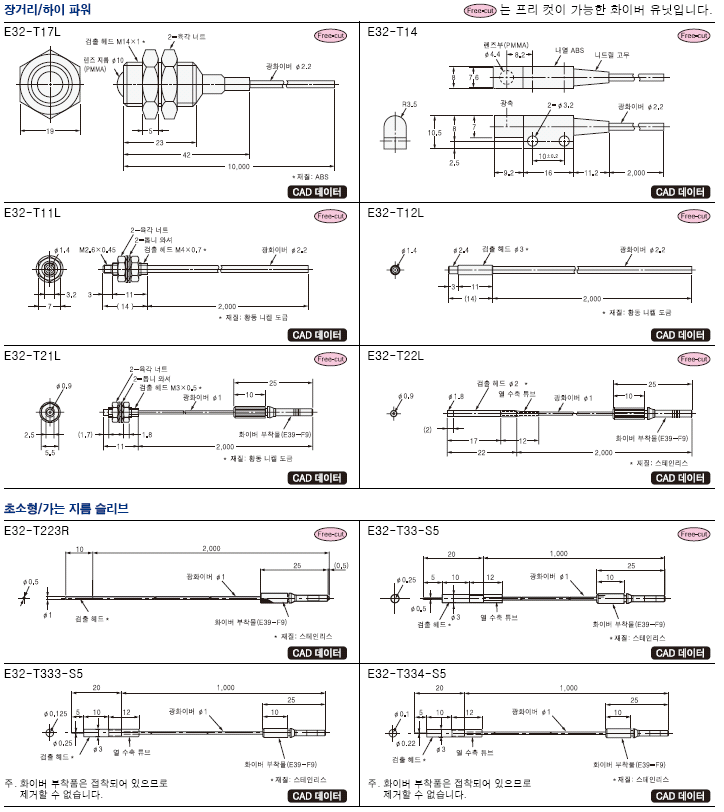

| E32-C11N 2M |
* 스폿직경중심거리는 E3X-HD 시리즈, E3NX-FA 시리즈모두동일한값이됩니다. 하이파워 (장거리설치 / 내먼지) 투과형 (파이버만) 검출 방향 | 개구각 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 톱 뷰 | 10 ° |
IP67
| R25 | GIGA : 20,000 * 1
HS : 20,000 * 1
ST : 20,000 * 1
SHS : 8,000 | GIGA : 20,000 * 1
HS : 20,000 * 1
ST : 20,000 * 1
SHS : 8,000 | φ10 | ◎
| E32-T17L 10M | 15 ° |
IP50
| GIGA : 4,000 * 2
HS : 2,700
ST : 4,000 * 2
SHS : 1,080 | GIGA : 4,000 * 2
HS : 4,000 * 2
ST : 4,000 * 2
SHS : 1,080 | φ2.3
(φ0.1 /
φ0.03) | ◎
| E32-LT11 2M | 쉽게 단선 되지 않고 유연함
R1 | GIGA : 4,000 * 2
HS : 2,300
ST : 3,500
SHS : 920 | GIGA : 4,000 * 2
HS : 3,450
ST : 4,000 * 2
SHS : 920 | ◎
| E32-LT11R 2M | 사이드
뷰 | 30 ° |
IP67
| R25 | GIGA : 4,000 * 2
HS : 4,000 * 2
ST : 4,000 * 2
SHS : 1,800 | GIGA : 4,000 * 2
HS : 4,000 * 2
ST : 4,000 * 2
SHS : 1,800 | φ4
(φ0.1 /
φ0.03) | ◎
| E32-T14 2M |
* 1 화이버 길이 한쪽을 10m로 하기 위해 20,000 mm로 하고 있습니다.
* 2 화이버 길이 한쪽을 2m로 하기 위해 4,000 mm로 하고 있습니다.

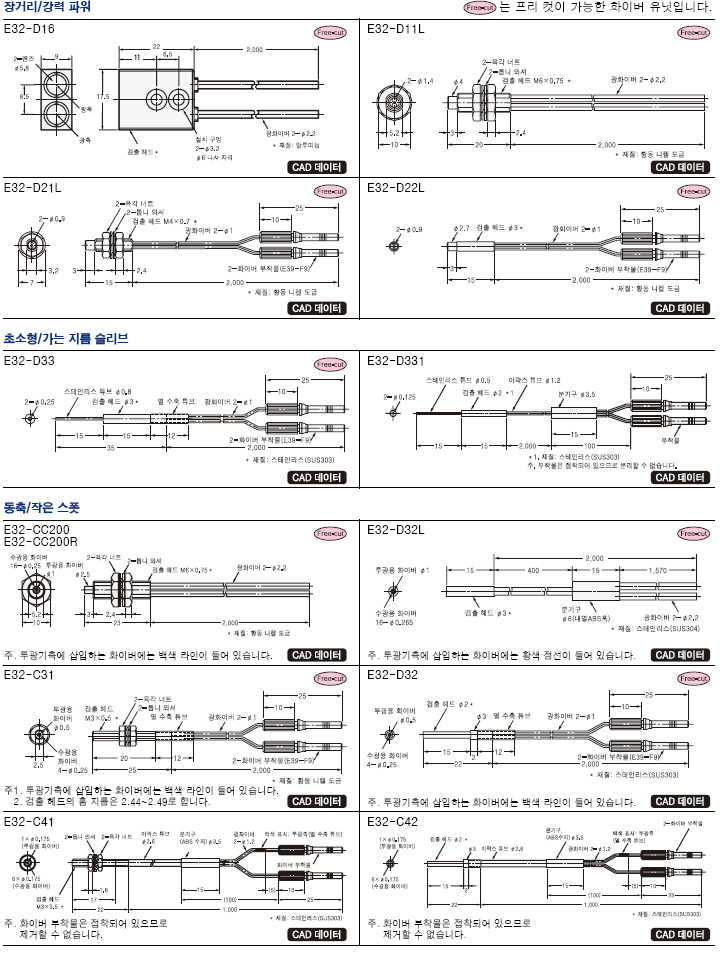

반사형 (파이버만) 검출
방향 | 개구각 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 톱 뷰 | 4 ° |
IP40
| 내굴곡
R4 | GIGA : 40 ~ 2,800
HS : 40 ~ 900
ST : 40 ~ 1,400
SHS : 40 ~ 480 | GIGA : 40 ~ 4,000 * 2
HS : 40 ~ 1,350
ST : 40 ~ 2,100
SHS : 40 ~ 480 | - | ◎
| E32-D16 2M |
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다.
참고 3. 반사형의검출거리는백색도화지에서의값입니다. 투과형 (렌즈 (~ 70 ℃)) 렌즈 유니트 | 유형 | 하이 파워
(광량 50 배) | 초고 전력
(광량 160 배) | 사이드 뷰
(광량 0.8 배) | 형식 | ◎ | E39-F1 | ◎ | E39-F16 | ◎ | E39-F2 | 형상 | | | | 개구각 | 약 12 ° | 약 6 ° | 약 60 ° | 파이버 유니트 | 스폿지름 (최소 검출 물체) | φ4 (φ0.1) | φ7.2 | φ3 (φ0.1) | 형식 | 형상 | 검출 거리 (mm) | E3X-HD | E3NX-FA | E3X-HD | E3NX-FA | E3X-HD | E3NX-FA | ◎
| E32-T11N 2M | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 2,000 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 2,000 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 3,600 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 3,600 | - | - | ◎
| E32-T11R 2M | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 2,000 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 2,000 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 3,600 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 3,600 | GIGA : 1,450
HS : 500
ST : 800
SHS : 200 | GIGA : 2,710
HS : 750
ST : 1,200
SHS : 200 | ◎
| E32-T11 2M | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 1,860 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 1,860 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 4,000 * | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 4,000 * | GIGA : 2,300
HS : 860
ST : 1,320
SHS : 320 | GIGA : 3,400
HS : 1,290
ST : 1,980
SHS : 320 |
* 화이버 길이 한쪽을 2m로 하기 위해 4,000 mm로 하고있습니다.
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.

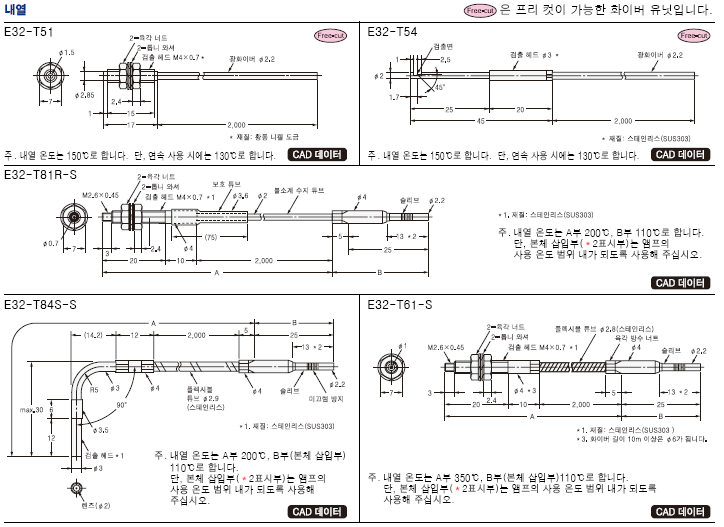

전자가 E3X-HD 후자가 E3NX-FA의값입니다. 투과형 (렌즈 (~ 200 ℃)) 렌즈 유니트 | 유형 | 하이 파워
(광량 50 배) | 초고 전력
(광량 160 배) | 사이드 뷰
(광량 0.8 배) | 형식 | ◎ | E39-F1 | ◎ | E39-F16 | ◎ | E39-F2 | 형상 | | | | 개구각 | 약 12 ° | 약 6 ° | 약 60 ° | 파이버 유니트 | 스폿지름 (최소 검출 물체) | φ4 (φ0.1) | φ7.2 (φ0.1) | φ3 (φ0.1) | 형식 | 형상 | 검출 거리 (mm) | E3X-HD | E3NX-FA | E3X-HD | E3NX-FA | E3X-HD | E3NX-FA | ◎
| E32-T51R 2M | 내열 100 ℃ | GIGA : 4,000 *
HS : 3,900
ST : 4,000 *
SHS : 1,500 | GIGA : 4,000 *
HS : 4,000
ST : 4,000 *
SHS : 1,500 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 4,000 * | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 4,000 * | GIGA : 1,400
HS : 500
ST : 720
SHS : 200 | GIGA : 2,100
HS : 750
ST : 1,080
SHS : 200 | ◎
| E32-T81R-S 2M | 내열 200 ℃ | GIGA : 4,000 *
HS : 2,700
ST : 4,000 *
SHS : 1,000 | GIGA : 4,000 *
HS : 4,000
ST : 4,000 *
SHS : 1,000 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 1,800 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 1,800 | GIGA : 1,000
HS : 360
ST : 550
SHS : 140 | GIGA : 1,500
HS : 540
ST : 820
SHS : 140 | ◎
| E32-T61-S 2M | 내열 350 ℃ (200 ℃)
(주 3) | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 1,800 | GIGA : 4,000 *
HS : 4,000
ST : 4,000 *
SHS : 1,800 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 3,100 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 3,100 | GIGA : 1,680
HS : 600
ST : 900
SHS : 240 | GIGA : 2,520
HS : 900
ST : 1,350
SHS : 240 |
* 화이버 길이 한쪽을 2m로 하기 위해 4,000 mm로 하고있습니다.
참고 1. 검출거리에기재된 E3X-HD 모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다. 전자가 E3X-HD 후자가 E3NX-FA의값입니다.
참고 3. E32-T61-S는렌즈유니트 E39-F1 및 E39-F2와함께사용하는경우사용온도는 -40 ~ +200 ℃입니다. 렌즈유니트 E39-F16와함께사용하는경우사용온도는 -40 ~ +350 ℃입니다. 렌즈 유니트 | 유형 | 하이 파워 (광량 50 배) | 초고 전력 (광량 160 배) | 형식 | ◎ | E39-F1-33 | ◎ | E39-F16 | 형상 | | | 개구각 | 약 12 ° | 약 6 ° | 파이버 유니트 | 스폿지름 (최소 검출 물체) | φ4 (φ0.1) | φ7.2 (φ0.1) | 형식 | 형상 | 검출 거리 (mm) | E3X-HD | E3NX-FA | E3X-HD | E3NX-FA | ◎
| E32-T51 2M | 내열 150 ℃ | GIGA : 4,000 *
HS : 2,300
ST : 4,000 *
SHS : 1,400 | GIGA : 4,000 *
HS : 3,450
ST : 4,000 *
SHS : 1,400 | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 4,000 * | GIGA : 4,000 *
HS : 4,000 *
ST : 4,000 *
SHS : 4,000 * |
* 화이버 길이 한쪽을 2m로 하기 위해 4,000 mm로 하고있습니다.
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다. 좁은시야 (틈새통한검색) 투과형 검출
방향 | 개방
각 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 사이드
뷰 | 1.5 ° |
두께 3mm IP50
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 3,220
HS : 1,200
ST : 1,780
SHS : 500 | GIGA : 4,000 *
HS : 1,800
ST : 2,670
SHS : 500 | φ2
(φ0.1 /
φ0.03) | ◎ | E32-A03 2M |
두께 3mm IP50
| R10 | ◎ | E32-A03-1 2M | 3.4 ° |
두께 2mm IP50
| GIGA : 1,280
HS : 450
ST : 680
SHS : 200 | GIGA : 1,920
HS : 670
ST : 1,020
SHS : 200 | φ1.2
(φ0.1 /
φ0.03) | ◎ | E32-A04 2M | 4 ° |
IP50
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 4,000 *
HS : 1,460
ST : 2,200
SHS : 580 | GIGA : 4,000 *
HS : 2,190
ST : 3,300
SHS : 580 | φ2
(φ0.1 /
φ0.03) | ◎
| E32-T24SR 2M | R10 | GIGA : 4,000 *
HS : 1,740
ST : 2,600
SHS : 700 | GIGA : 4,000 *
HS : 2,610
ST : 3,900
SHS : 700 | ◎
| E32-T24S 2M | 톱 뷰 |
IP50
| GIGA : 4,000 *
HS : 2,500
ST : 3,800
SHS : 1,000 | GIGA : 4,000 *
HS : 3,750
ST : 4,000 *
SHS : 1,000 | φ1.7
(φ0.1 /
φ0.03) | ◎
| E32-T22S 2M |
* 화이버 길이 한쪽을 2m로 하기 위해 4,000 mm로 하고있습니다.
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.

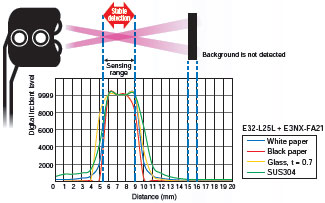

전자가 E3X-HD 후자가 E3NX-FA의값입니다. 배경을잡지않고검색 한정반사형 검출
방향 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 표준 검출 물체
(최소 검출 물체) | 형식 | E3X-HD | E3NX-FA | 평면
뷰 |
IP40
| R25 | GIGA : 0 ~ 15
HS : 0 ~ 15
ST : 0-15
SHS : 0-12 | GIGA : 0 ~ 15
HS : 0 ~ 15
ST : 0-15
SHS : 0-12 | 반사율 7 %
소다 유리 | ◎
| E32-L16-N 2M |
IP50
| R10 | GIGA : 0-4
HS : 0 ~ 4
ST : 0 ~ 4
SHS : 0 ~ 4 | GIGA : 0-4
HS : 0 ~ 4
ST : 0 ~ 4
SHS : 0 ~ 4 | (φ5μm /
φ2μm) | ◎
| E32-L24S 2M | 사이드
뷰 |
IP50
| GIGA : 5.4 ~ 9
HS : 5.4 ~ 9
ST : 5.4 ~ 9
SHS : 5.4 ~ 9
(모든 센터 7.2) | GIGA : 5.4 ~ 9
HS : 5.4 ~ 9
ST : 5.4 ~ 9
SHS : 5.4 ~ 9
(모든 센터 7.2) | ◎
| E32-L25L 2M |
참고 1. 배경의영향을받는경우파워튜닝을실행하거나 ECO 모드로설정하고수광량을작게해사용해주십시오.
참고 2. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
참고 3. 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다.

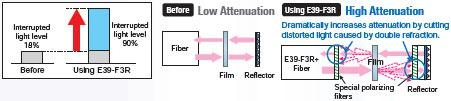

참고 4. 반사형의검출거리는백색도화지에서의값입니다. 회귀반사형 유형 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소 검출 물체) | 형식 | 특징 | 사이즈 | E3X-HD | E3NX-FA | 필름
감지
* | M3 | R25 | GIGA : 250
HS : 200
ST : 250
SHS : - | GIGA : 370
HS : 300
ST : 370
SHS : - | - | ◎
| E32-C31 2M
+
E39-F3R
+
E39-RP37 | 각형 | - |
IP66
| GIGA : 150 ~ 1,500
HS : 150 ~ 1,500
ST : 150 ~ 1,500
SHS : 150 ~ 1,500 | GIGA : 150 ~ 2,250
HS : 150 ~ 2,250
ST : 150 ~ 2,250
SHS : 150 ~ 1,500 | (φ0.2 /
φ0.07) | ◎
| E32-R16 2M | 사형 | M6 |
IP67
| R10 | GIGA : 10 ~ 250
HS : 10 ~ 250
ST : 10 ~ 250
SHS : 10 ~ 250 | GIGA : 10 ~ 370
HS : 10 ~ 370
ST : 10 ~ 370
SHS : 10 ~ 250 | (φ0.1 /
φ0.03) | ◎
| E32-R21 2M |
* 필름에의해효과가작을수있습니다. 또한렌즈유니트직전에검출물체가있으면안정적으로검출할수없는경우가있습니다. 사전에확인해주십시오.
참고 1. 반사율이높은물체의경우물체에서반사빛으로입광상태가될수있습니다.
참고 2. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
참고 3. 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다. 한정반사형 (유리검출용) 유형 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 표준 검출 물체
(최소 검출
물체) | 형식 | 특징 | 검출
방향 | E3X-HD | E3NX-FA | 소형 | 평면
뷰 |
IP50
| R10 | GIGA : 0-4
HS : 0 ~ 4
ST : 0 ~ 4
SHS : 0 ~ 4 | GIGA : 0-4
HS : 0 ~ 4
ST : 0 ~ 4
SHS : 0 ~ 4 | (φ5μm /
φ2μm) | ◎ | E32-L24S 2M | 표준 |
IP40
| R25 | GIGA : 0 ~ 15
HS : 0 ~ 15
ST : 0-15
SHS : 0-12 | GIGA : 0 ~ 15
HS : 0 ~ 15
ST : 0-15
SHS : 0-12 | 반사율 7 %
소다 유리 | ◎ | E32-L16-N 2M | 유리 기판
정렬
70 ℃ |
IP40
| GIGA : 10 ~ 20
HS : 10 ~ 20
ST : 10 ~ 20
SHS : - | GIGA : 10 ~ 20
HS : 10 ~ 20
ST : 10 ~ 20
SHS : - | ◎ | E32-A08 2M * | 표준
장거리 |
IP40
| GIGA : 12 ~ 30
HS : 12 ~ 30
ST : 12 ~ 30
SHS : - | GIGA : 12 ~ 30
HS : 12 ~ 30
ST : 12 ~ 30

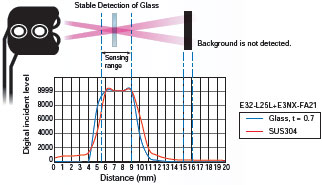

SHS : - | ◎ | E32-A12 2M | 사이드
뷰
형태 | 사이드
뷰 |
IP50
| R10 | GIGA : 5.4 ~ 9
HS : 5.4 ~ 9
ST : 5.4 ~ 9
SHS : 5.4 ~ 9
(모든 센터 7.2) | GIGA : 5.4 ~ 9
HS : 5.4 ~ 9
ST : 5.4 ~ 9
SHS : 5.4 ~ 9
(모든 센터 7.2) | (φ5μm /
φ2μm) | ◎

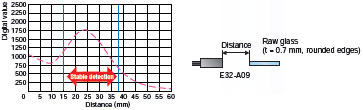

| E32-L25L 2M | 유리 기판
매핑
70 ℃ | 톱 뷰 |
IP40
| R25 | GIGA : 15 ~ 38
HS : 15 ~ 38
ST : 15 ~ 38
SHS : -
(모든 중심 25) | GIGA : 15 ~ 38
HS : 15 ~ 38
ST : 15 ~ 38
SHS : -
(모든 중심 25) | 반사율 7 %
소다 유리 단면
(t = 0.7 ㎜ / R면) | ◎ | E32-A09 2M |
* 배경의영향을받는경우에는파워튜닝을실행하거나 ECO 모드로설정하고수광량을작게해사용해주십시오.
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다.

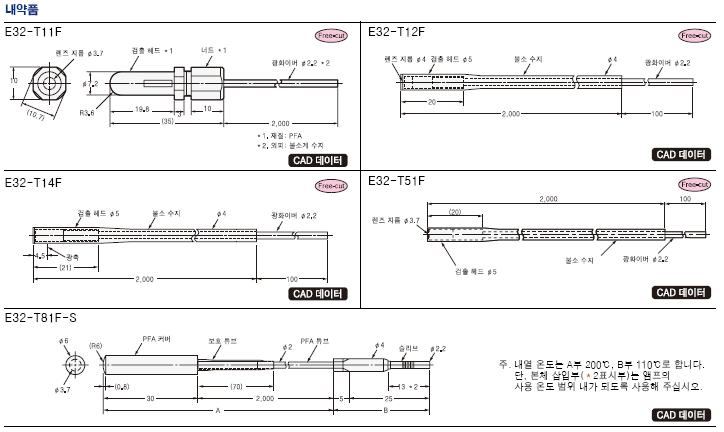

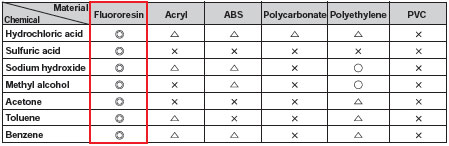

참고 3. 반사형의검출거리는백색도화지에서의값입니다. 화학 / 석유 투과형 유형 | 검출 방향 | 형상 (mm) | 케이블
굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소 검출 물체) | 형식 | E3X-HD | E3NX-FA | 내유 | 라이트
앵글 |
IP68
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 4,000 * 1
HS : 4,000 * 1
ST : 4,000 * 1
SHS : 2,200 | GIGA : 4,000 * 1
HS : 4,000 * 1
ST : 4,000 * 1
SHS : 2,200 | φ4
(φ0.1 /
φ0.03) | ◎
| E32-T11NF 2M | 화학 / 석유 | 톱 뷰 |
IP67
| R40 | GIGA : 4,000 * 1
HS : 4,000 * 1
ST : 4,000 * 1
SHS : 1,600 | GIGA : 4,000 * 1
HS : 4,000 * 1
ST : 4,000 * 1
SHS : 1,600 | ◎
| E32-T12F 2M |
IP67
| R4 | GIGA : 4,000 * 1
HS : 2,600
ST : 4,000 * 1
SHS : 1,000 | GIGA : 4,000 * 1
HS : 3,900
ST : 4,000 * 1
SHS : 1,000 | ◎
| E32-T11F 2M | 사이드
뷰 |
IP67
| R40 | GIGA : 1,400
HS : 500
ST : 800
SHS : 200 | GIGA : 2,100
HS : 750
ST : 1,200
SHS : 200 | φ3
(φ0.1 /
φ0.03) | ◎
| E32-T14F 2M | 화학 / 석유
150 ℃
* 2 | 톱 뷰 |
IP67
| GIGA : 4,000 * 1
HS : 1,800
ST : 2,800
SHS : 700 | GIGA : 4,000 * 1
HS : 2,700
ST : 4,000 * 1
SHS : 700 | φ4
(φ0.1 /
φ0.03) | ◎
| E32-T51F 2M |
*1 화이버 길이 한쪽을 2m로 하기 위해 4,000 mm로 하고있습니다.
* 2 연속사용의경우는 -40 ~ +130 ℃에서사용해주십시오. 반사형 유형 | 검출
방향 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 표준
검출 물체
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 반도체 :
세정 · 현상
· 에칭
60 ℃ | 톱 뷰 |
IP67
| R40 | 렌즈 끝에서 8 ~ 20mm
(권장 검출 거리 : 11mm)
장착 구멍 중심 A에서 19 ~ 31mm
(권장 검출 거리 : 22mm) | 유리
(t = 0.7mm) | ◎ | E32-L11FP 2M | 반도체 :
박리
85 ℃ |
IP67
| 렌즈 끝에서 8 ~ 20mm
(권장 검출 거리 : 11mm)
장착 구멍 중심 A에서 32 ~ 44mm
(권장 검출 거리 : 35mm) | ◎ | E32-L11FS 2M | 화학 / 석유 |
IP67
| GIGA : -
HS : 130
ST : 190
SHS : 60 | GIGA : -
HS : 190
ST : 280
SHS : 60 | (φ5μm /
φ2μm) | ◎
| E32-D12F 2M | 케이블
만
내 약품성 |
IP67
| R4 | GIGA : 840
HS : 240
ST : 350
SHS : 100 | GIGA : 1,260
HS : 360
ST : 520
SHS : 100 | ◎
| E32-D11U 2M |
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다. 전자가 E3X-HD 후자가 E3NX-FA의값입니다.
참고 3. 반사형의검출거리는백색도화지에서의값입니다. 내굴곡 / 내 결단 선 투과형 사이즈 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소 검출 물체) | 형식 | E3X-HD | E3NX-FA | φ1.5 |
IP67
| 내굴곡
R4 | GIGA : 680
HS : 220
ST : 400
SHS : 90 | GIGA : 1,020
HS : 330
ST : 600
SHS : 90 | φ0.5
(φ5μm /
φ2μm) | ◎
| E32-T22B 2M | M3 |
IP67
| ◎
| E32-T21 2M | M4 |
IP67
| GIGA : 2,500
HS : 900
ST : 1,350
SHS : 360 | GIGA : 3,750
HS : 1,350
ST : 2,020
SHS : 360 | φ1
(φ5μm /
φ2μm) | ◎

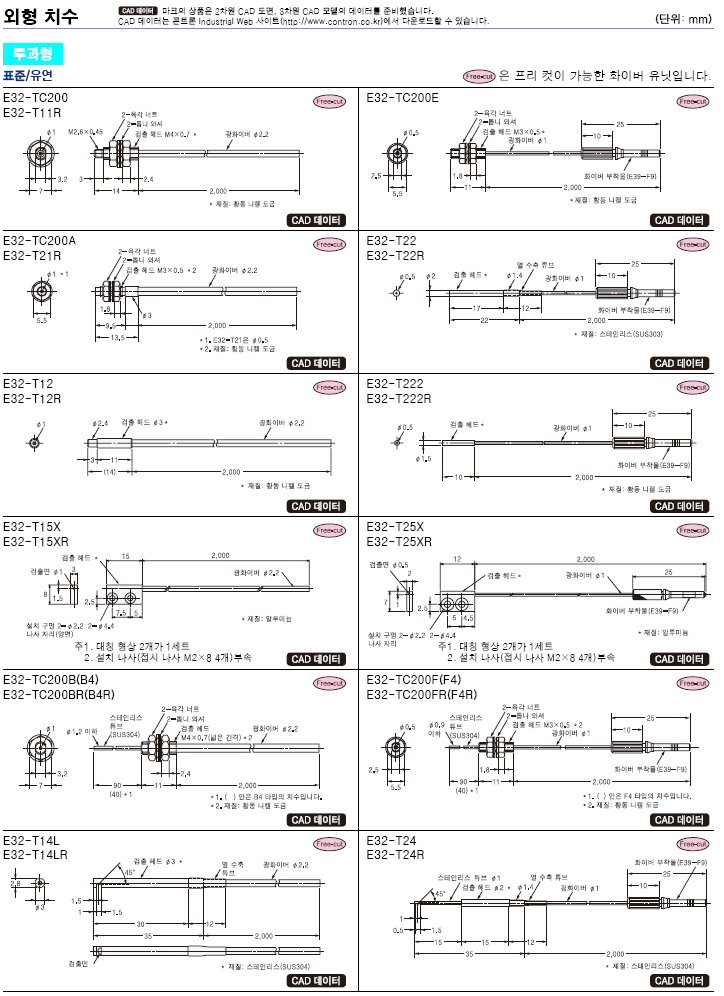

| E32-T11 2M | 각형 |
IP67
| GIGA : 500
HS : 170
ST : 300
SHS : 70 | GIGA : 750
HS : 250
ST : 450
SHS : 70 | φ0.5
(φ5μm /
φ2μm) | ◎
| E32-T25XB 2M |
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.

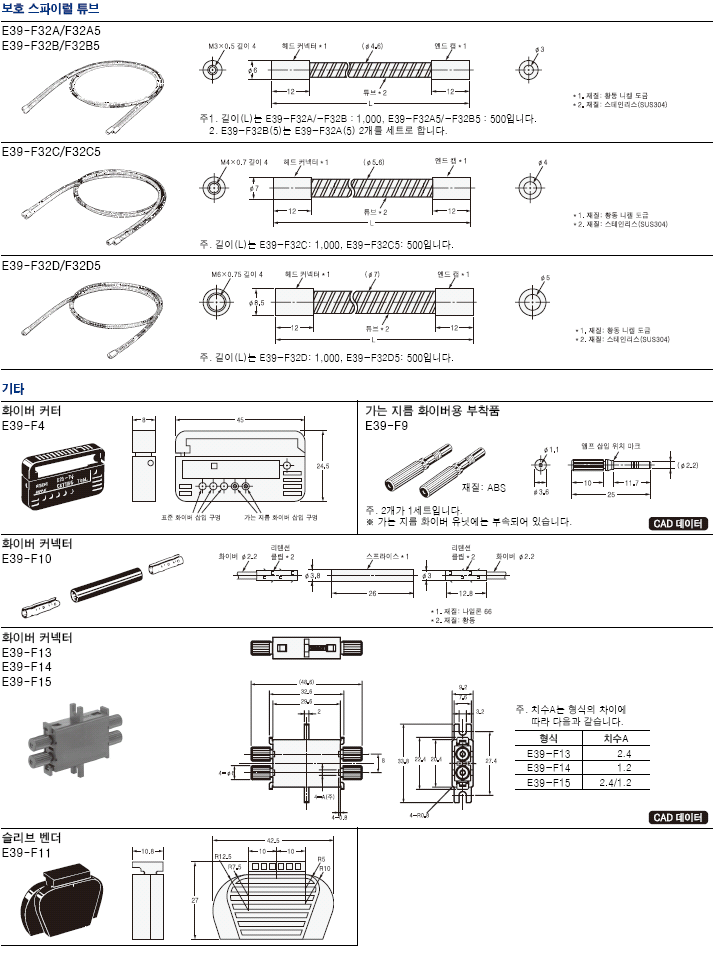

전자가 E3X-HD 후자가 E3NX-FA의값입니다. 耐断선용보호스테인레스스파이럴튜브 (별매) 화이버케이블을통과하시면걸어나충격에의한단선을방지할수있습니다. 적용 파이버 유니트 | 형식 | E32-T11R 2M/E32-T11 2M /
E32-LT11 2M/E32-LT11R 2M /
E32-T51R 2M/E32-T51 2M | ◎ | E39-F32C |
* 렌즈유니트와함께사용할수없기때문에주의해주십시오. 반사형 사이즈 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소 검출 물체) | 형식 | E3X-HD | E3NX-FA | φ1.5 |
IP67
| 내굴곡
R4 | GIGA : 140
HS : 40
ST : 60
SHS : 16 | GIGA : 210
HS : 60
ST : 90
SHS : 16 | (φ5μm /
φ2μm) | ◎
| E32-D22B 2M | M3 |
IP67
| ◎
| E32-D21 2M | φ3 |
IP67
| GIGA : 300
HS : 90
ST : 140
SHS : 40 | GIGA : 450
HS : 130
ST : 210
SHS : 40 | ◎
| E32-D221B 2M | M4 |
IP67
| ◎
| E32-D21B 2M | M6 |
IP67
| GIGA : 840
HS : 240
ST : 350
SHS : 100 | GIGA : 1,260
HS : 360
ST : 520
SHS : 100 | ◎

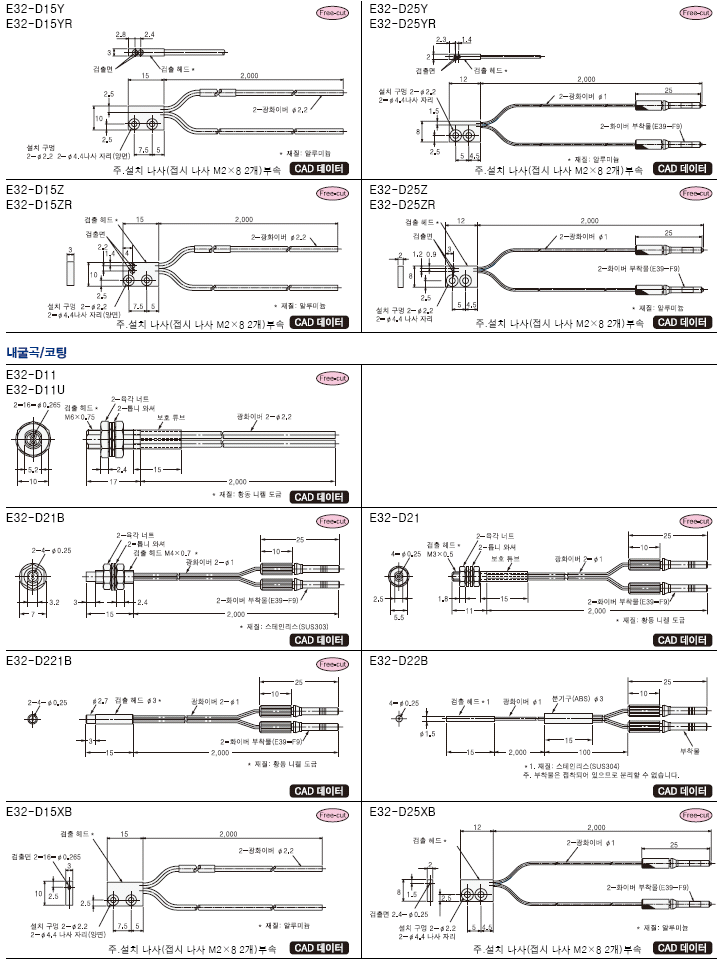

| E32-D11 2M | 각형 |
IP67
| GIGA : 240
HS : 60
ST : 100
SHS : 30 | GIGA : 360
HS : 90
ST : 150
SHS : 30 | ◎
| E32-D25XB 2M |
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다. 전자가 E3X-HD 후자가 E3NX-FA의값입니다.

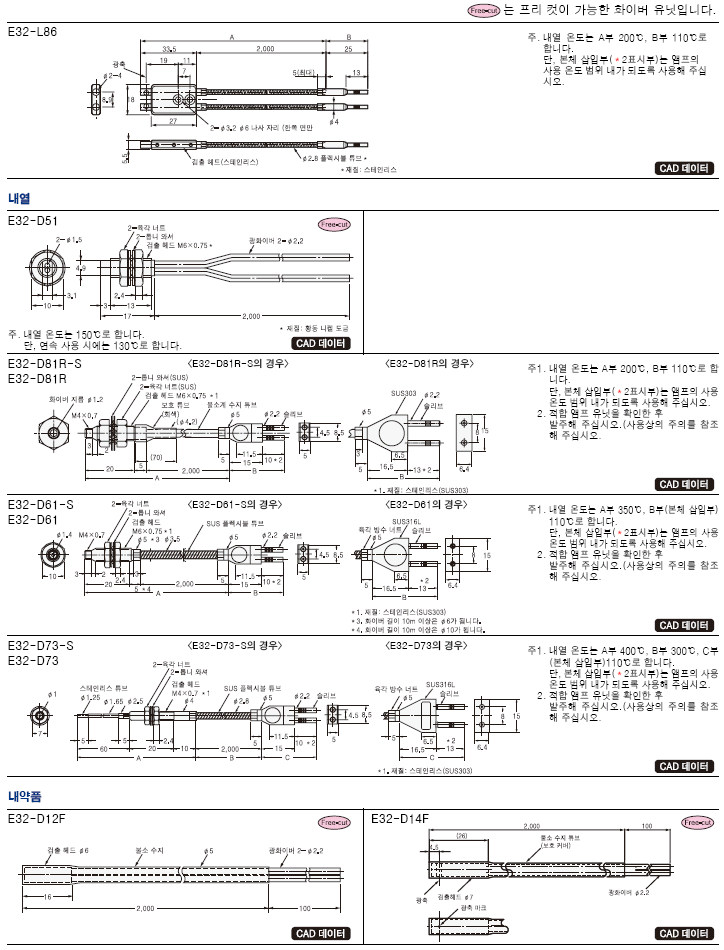

참고 3. 반사형의검출거리는백색도화지에서의값입니다. 耐断선용보호스테인레스스파이럴튜브 (별매) 화이버케이블을통과하시면걸어나충격에의한단선을방지할수있습니다. 적용 파이버 유니트 | 형식 | E32-D21R 2M/E32-C31 2M/E32-D21 2M | ◎ | E39-F32A | E32-D211R 2M/E32-D21B 2M | ◎ | E39-F32C | E32-D11R 2M/E32-CC200 2M/E32-D11 2M/E32-D51R 2M/E32-D51 2M | ◎ | E39-F32D |
* 렌즈유니트와함께사용할수없기때문에주의해주십시오. 내열 투과형 내열 온도 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소 검출
물체) | 형식 | E3X-HD | E3NX-FA | 100 ℃ * 1 |
IP50
| 쉽게 단선 되지 않고 유연함
R2 | GIGA : 1,600
HS : 560
ST : 800
SHS : 225 | GIGA : 2,400
HS : 840
ST : 1,200
SHS : 225 | φ1
(φ0.1 /
φ0.03) | ◎
| E32-T51R 2M | 150 ℃ * 2 |
IP67
| R35 | GIGA : 2,800
HS : 1,000
ST : 1,500
SHS : 400 | GIGA : 4,000 * 5
HS : 1,500
ST : 2,250
SHS : 400 | φ1.5
(φ0.1 /
φ0.03) | ◎
| E32-T51 2M | 200 ℃ * 3 |
IP67
| R10 | GIGA : 1,000
HS : 360
ST : 550
SHS : 140 | GIGA : 1,500
HS : 540
ST : 820
SHS : 140 | φ0.7
(φ5μm /
φ2μm) | ◎
| E32-T81R-S 2M | 350 ℃ * 4 |
IP67
| R25 | GIGA : 1,680
HS : 600
ST : 900
SHS : 240 | GIGA : 2,520
HS : 900
ST : 1,350
SHS : 240 | φ1
(φ5μm /
φ2μm) | ◎
| E32-T61-S 2M | 70 ℃ | - | 표준 광화이버를
사용하실 수 있습니다. |
* 1 연속사용의경우는 -40 ℃ ~ +90 ℃에서사용해주십시오.
* 2 연속사용의경우는 -40 ℃ ~ +130 ℃에서사용해주십시오.
* 3 내열온도는부분에따라다르므로자세한내용은치수를확인해주십시오.
* 4 E32-T61-S 2M 사용주위온도는 -60 ~ +350 ℃입니다.
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다. 반사형 내열 온도 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 표준 검출 물체
(최소 검출
물체) | 형식 | E3X-HD | E3NX-FA | 100 ℃ * 1 |
IP50
| 쉽게 단선 되지 않고 유연함
R2 | GIGA : 670
HS : 190
ST : 280
SHS : 80 | GIGA : 1,000
HS : 280
ST : 420
SHS : 80 | (φ5μm /
φ2μm) | ◎
| E32-D51R 2M | 150 ℃ * 2 |
IP67
| R35 | GIGA : 1,120
HS : 320
ST : 450
SHS : 144 | GIGA : 1,680
HS : 480
ST : 670
SHS : 144 | ◎
| E32-D51 2M | 200 ℃ * 3 |
IP67
| R10 | GIGA : 420
HS : 120
ST : 180
SHS : 54 | GIGA : 630
HS : 180
ST : 270
SHS : 54 | ◎
| E32-D81R-S 2M | 300 ℃ |
IP30
| R25 | GIGA : 10 ~ 20
HS : 10 ~ 20
ST : 10 ~ 20
SHS : - | GIGA : 10 ~ 20
HS : 10 ~ 20
ST : 10 ~ 20
SHS : - | 반사율 7 %
소다 유리 | ◎ | E32-A08H2 2M |
IP40
| GIGA : 20 ~ 30
HS : 20 ~ 30
ST : 20 ~ 30
SHS : - | GIGA : 20 ~ 30
HS : 20 ~ 30
ST : 20 ~ 30
SHS : - | 반사율 7 %
소다 유리
단면
(t = 0.7 ㎜ / R면) | E32-A09H2 2M | 350 ℃ * 3 |
IP67
| GIGA : 420
HS : 120
ST : 180
SHS : 54 | GIGA : 630
HS : 180
ST : 270
SHS : 54 | (φ5μm /
φ2μm) | ◎
| E32-D611-S 2M | GIGA : 420
HS : 120
ST : 180
SHS : 54 | GIGA : 630
HS : 180
ST : 270
SHS : 54 | ◎
| E32-D61-S 2M | 400 ℃ * 3 | GIGA : 280
HS : 80
ST : 120
SHS : 36 | GIGA : 420
HS : 120
ST : 180
SHS : 36 | ◎
| E32-D73-S 2M | 70 ℃ | - | 표준 광화이버를
사용하실 수 있습니다. |
* 1 연속사용의경우는 -40 ℃ ~ +90 ℃에서사용해주십시오.
* 2 연속사용의경우는 -40 ℃ ~ +130 ℃에서사용해주십시오.
* 3 내열온도는부분에따라다르므로자세한내용은치수를확인해주십시오.
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다.
참고 3. 반사형의검출거리는백색도화지에서의값입니다. 지역빔 (위치 감지) 투과형 유형 | 검출 폭 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 위치 | 11 mm |
IP50
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 3,100
HS : 1,120
ST : 1,700
SHS : 440 | GIGA : 4,000 * 1
HS : 1,680
ST : 2,550
SHS : 440 | * 2
(φ0.2 /
φ0.07) | ◎
| E32-T16PR 2M |
IP50
| GIGA : 2,750
HS : 960
ST : 1,500
SHS : 380 | GIGA : 4,000 * 1
HS : 1,440
ST : 2,250
SHS : 380 | ◎
| E32-T16JR 2M | 30 mm |
IP50
| GIGA : 4,000 * 1
HS : 1,700
ST : 2,600
SHS : 680 | GIGA : 4,000 * 1
HS : 2,550
ST : 3,900
SHS : 680 | * 2
(φ0.3 /
φ0.1) | ◎
| E32-T16WR 2M |
*1 화이버 길이 한쪽을 2m로 하기 위해 4,000 mm로 하고있습니다.
* 2 최소검출물체는검출거리 300mm에설치한상태에서감지영역내에서감지할수있는값입니다. (검출물체는정지상태)
전자가 E3X-HD 후자가 E3NX-FA의값입니다. 반사형 유형 | 검출 폭 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 어레이 | 11 mm |
IP67
| 내굴곡
R4 | GIGA : 700
HS : 200
ST : 300
SHS : 90 | GIGA : 1,050
HS : 300
ST : 450
SHS : 90 | (φ5μm /
φ2μm) | ◎

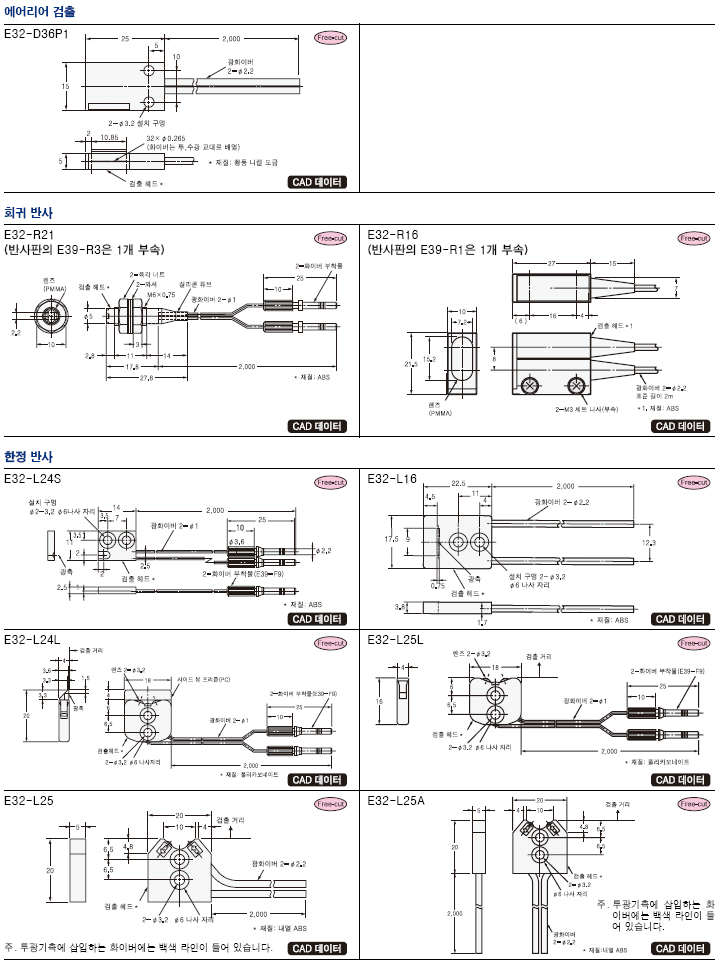

| E32-D36P1 2M |
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.

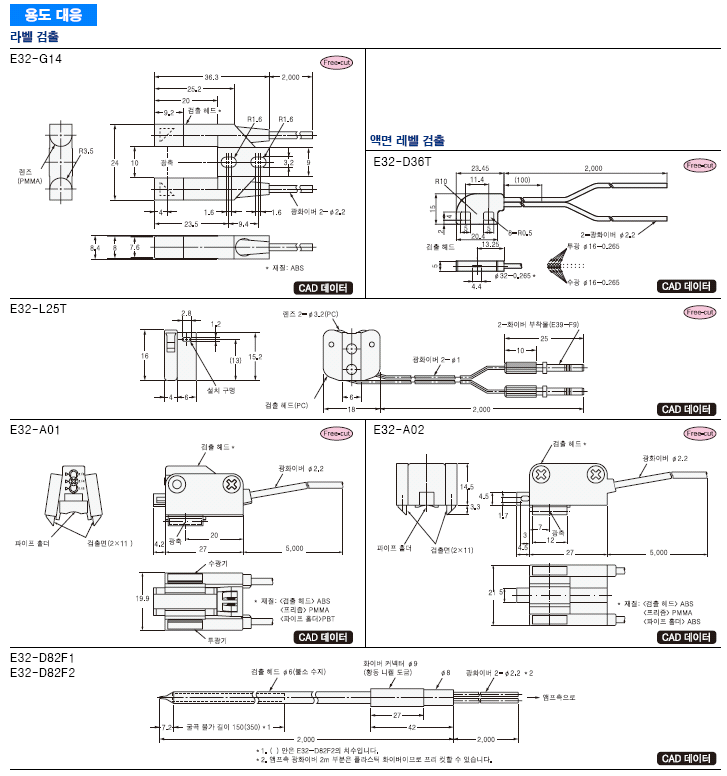

전자가 E3X-HD 후자가 E3NX-FA의값입니다. 액면레벨검출 검출 방식 | 파이프
직경 | 특징 | 형상 (mm) | 굴곡 반경 | 적용 범위 | 스폿지름
(최소
검출
물체) | 형식 | 파이프
가지고
달아 | Φ 3.2 /
6.4 /
9.5 | · 기포 · 물방울에
강한
안전 잔량 검출 |
IP50
| 내굴곡
R4 | 적용 파이프 : Φ 3.2/6.4 /
9.5 투명 파이프,
권장 두께 1mm | - | ◎
| E32-A01 5M | Φ 8 ~
10 | 여러 연장 사용에
최적 |
IP50
| R10 | 적용 파이프 : Φ 8 ~
10mm의 투명 파이프,
권장 두께 1mm | - | ◎
| E32-L25T 2M | 제한
없음 | · 대경 파이프에
사용 가능
· 기포 · 물방울에
강한 |
IP67
| R4 | 적용 파이프 : 투명 파이
프 (직경 제한 없음)
* 1, * 2 | - | ◎
| E32-D36T 2M | 습식
(내열
200 ℃) | - | - |
IP68
| R40
R25
* 3 | 습식 타입 1 | - | ◎
| E32-D82F1 4M |
* 1 수광량이큰경우에는파워튜닝을실행하거나 ECO 모드로설정하고수광량을작게해사용해주십시오.
* 2 적용범위는 E3X-HD 시리즈, E3NX-FA 시리즈중어느것을사용하여도마찬가지입니다.
E3X-HD □ 사용시고정밀도모드에서는파이프의직경에따라찾을수없는경우가있기때문에사용하시는파이프에서확인하세요.
* 3 검출부 (굽힘불가부이외)의곡률반경은 R40에서화이버부의곡률반경은 R25입니다. 耐真하늘 투과형 유형 | 내열 온도 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출

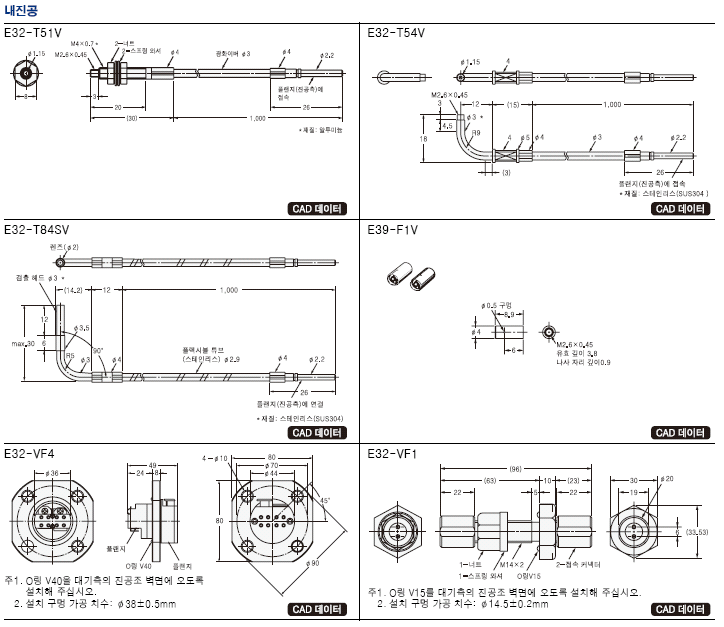

물체) | 형식 | E3X-HD | E3NX-FA | 진공 측 | 120 ℃ | R30 | GIGA : 720
HS : 260
ST : 400
SHS : 100 | GIGA : 1,080
HS : 390
ST : 600
SHS : 100 | φ1.2
(φ10μm /
φ4μm) | ◎ | E32-T51V 1M | GIGA : 2,000 *
HS : 1,360
ST : 2,000
SHS : 520 | GIGA : 2,000 *
HS : 2,000 *
ST : 2,000 *
SHS : 520 | φ4
(φ0.1 /
φ0.03) | ◎◎ | E32-T51V 1M
+
E39-F1V | 200 ℃ | R25 | GIGA : 1,760
HS : 640
ST : 950
SHS : 260 | GIGA : 2,000 *
HS : 960
ST : 1,420
SHS : 260 | φ2
(φ0.1 /
φ0.03) | ◎ | E32-T84SV 1M | 대기 측 | 70 ℃ | - | - | - | ◎ | E32-T10V 2M |
* 화이버 길이 한쪽을 2m로 하기 위해 4,000 mm로 하고있습니다.
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다. 플랜지 형상 | 유형 | 형식 | 4CH 플랜지 | ◎ | E32-VF4 | 1CH 플랜지 | ◎ | E32-VF1 |
FPD / 반도체 / 태양전지업계 한정반사형 응용
프로그램 | 사용 온도 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 표준
검출 물체
(최소
검출 물체) | 형식 | E3X-HD | E3NX-FA | 유리 유무 검출 | 70 ℃ |
IP40
| R25 | GIGA : 0 ~ 15
HS : 0 ~ 15
ST : 0-15
SHS : 0-12 | GIGA : 0 ~ 15
HS : 0 ~ 15
ST : 0-15
SHS : 0-12 | 반사율 7 %
소다
유리 | ◎ | E32-L16-N 2M
* 1 | 유리 기판 정렬 |
IP40
| GIGA : 10 ~ 20
HS : 10 ~ 20
ST : 10 ~ 20
SHS : - | GIGA : 10 ~ 20
HS : 10 ~ 20
ST : 10 ~ 20
SHS : - | ◎ | E32-A08 2M
* 1 | 300 ℃ |
IP30
| ◎ | E32-A08H2 2M
* 1 | 70 ℃ |
IP40
| GIGA : 12 ~ 30
HS : 12 ~ 30
ST : 12 ~ 30
SHS : - | GIGA : 12 ~ 30
HS : 12 ~ 30
ST : 12 ~ 30
SHS : - | ◎ | E32-A12 2M | 유리 기판
매핑 |
IP40
| GIGA : 15 ~ 38
HS : 15 ~ 38 (중심 25)
ST : 15 ~ 38
SHS : - (중앙 25) | GIGA : 15 ~ 38
HS : 15 ~ 38 (중심 25)
ST : 15 ~ 38
SHS : - (중앙 25) | 반사율 7 %
소다
유리
단면
(t = 0.7 ㎜ /
R면) | ◎ | E32-A09 2M | 300 ℃
* 2 |
IP40
| GIGA : 20 ~ 30
HS : 20 ~ 30 (중심 25)
ST : 20 ~ 30
SHS : - (중앙 25) | GIGA : 20 ~ 30
HS : 20 ~ 30 (중심 25)
ST : 20 ~ 30
SHS : - (중앙 25) | E32-A09H2 2M | WET 공정
(세정,
현상,
에칭) | 60 ℃ |
IP67
| R40 | 렌즈 끝에서 8 ~ 20mm
(권장 검출 거리 : 11mm)
장착 구멍 중심 A에서 19 ~ 31mm
(권장 검출 거리 : 22mm) | 유리
(t = 0.7mm) | ◎ | E32-L11FP 2M | WET 공정
(박리) | 85 ℃ |
IP67
| 렌즈 끝에서 8 ~ 20mm
(권장 검출 거리 : 11mm)
장착 구멍 중심 A에서 32 ~ 44mm
(권장 검출 거리 : 35mm) | ◎ | E32-L11FS 2M |
* 1 배경의영향을받는경우에는파워튜닝을실행하거나 ECO 모드로설정하고수광량을작게해사용해주십시오.
* 2 내열온도는부분에따라다르므로자세한내용은치수를확인해주십시오.
급격한온도변화가반복하지않도록합니다.
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs) 투과형 응용
프로그램 | 사용
온도 | 오픈
입각 | 형상 (mm) | 굴곡 반경 | 검출 거리 (mm) | 스폿지름
(최소
검출

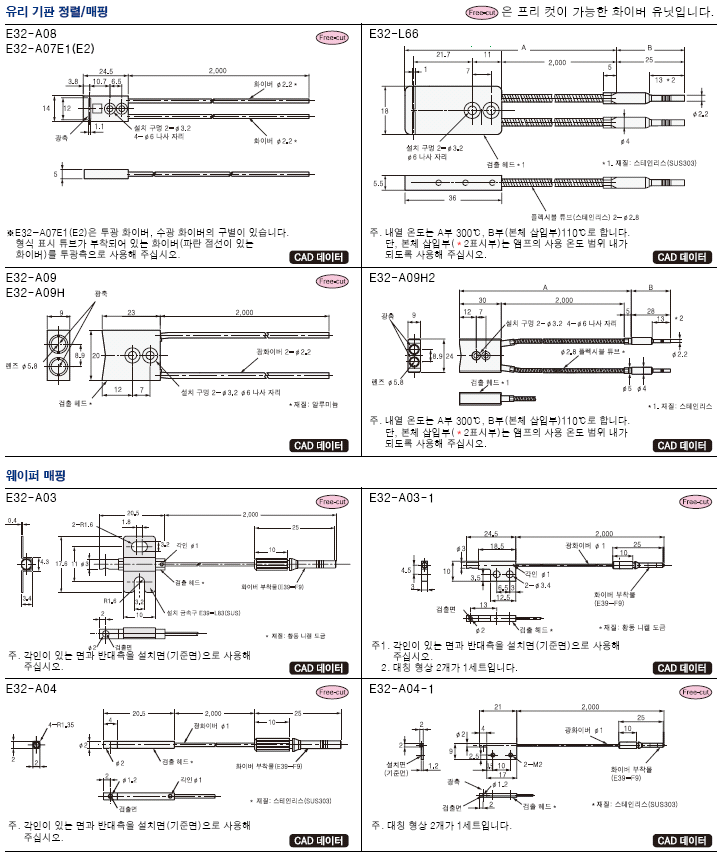

물체) | 형식 | E3X-HD | E3NX-FA | 웨이퍼
매핑 | 70 ℃ | 1.5 ° |
IP50
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 3,220
HS : 1,200
ST : 1,780
SHS : 500 | GIGA : 4,000 *
HS : 1,800
ST : 2,670
SHS : 500 | φ2
(φ0.1 /
φ0.03) | ◎ | E32-A03 2M |
IP50
| R10 | ◎ | E32-A03-1 2M | 3.4 ° |
IP50
| GIGA : 1,280
HS : 450
ST : 680
SHS : 200 | GIGA : 1,920
HS : 670
ST : 1,020
SHS : 200 | φ1.2
(φ0.1 /
φ0.03) | ◎ | E32-A04 2M | 4 ° |
IP50
| 쉽게 단선 되지 않고 유연함
R1 | GIGA : 4,000 *
HS : 1,460
ST : 2,200
SHS : 580 | GIGA : 4,000 *
HS : 2,190
ST : 3,300
SHS : 580 | φ2
(φ0.1 /
φ0.03) | ◎

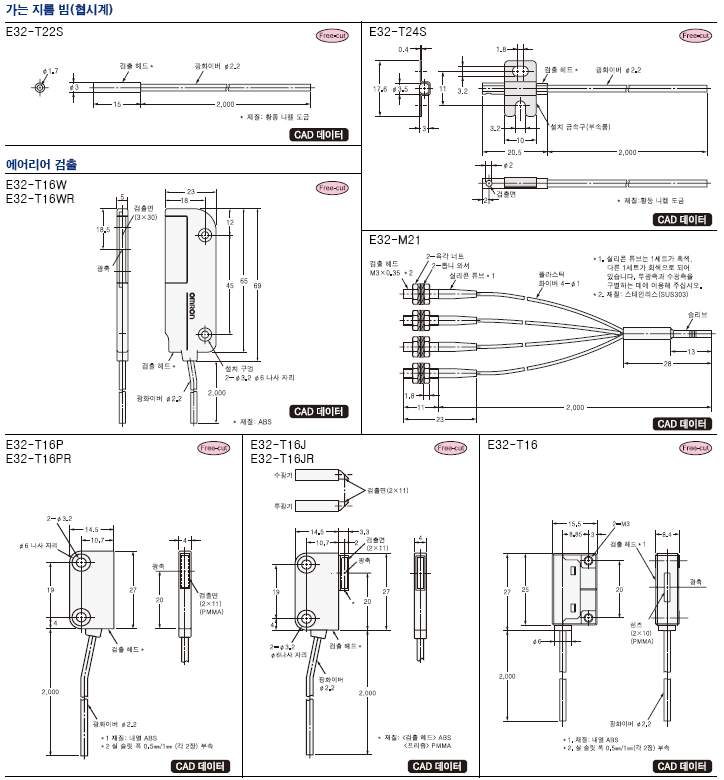

| E32-T24SR 2M | R10 | GIGA : 4,000 *
HS : 1,740
ST : 2,600
SHS : 700 | GIGA : 4,000 *
HS : 2,610
ST : 3,900
SHS : 700 | ◎
| E32-T24S 2M |
* 화이버 길이 한쪽을 2m로 하기 위해 4,000 mm로 하고있습니다.
참고 1. 검출거리에기재된각모드이름과응답시간은아래와같습니다.
【E3X-HD] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (NPN 출력 : 50μs, PNP 출력 : 55μs)
【E3NX-FA] GIGA : 고정밀도모드 (16ms), HS : 고속모드 (250μs), ST : 표준모드 (1ms), SHS : 초고속모드 (30μs)
주 2 최소검출물체는표준모드에서검출거리와감도를최적상태로설정했을때의값 (참고값)입니다.
전자가 E3X-HD 후자가 E3NX-FA의값입니다. |
