스마트 카메라

스마트 카메라 요약정보 및 구매

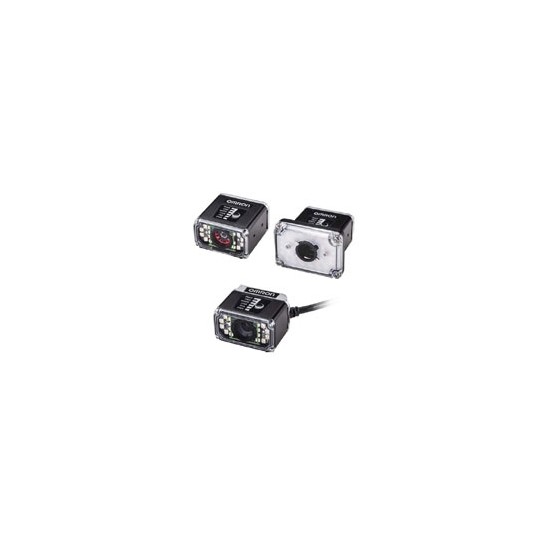

MicroHAWK F430-F / F420-F / F330-F / F320-F

▶ 세계에서 가장 작은 완전 통합 비전 시스템

브랜드 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

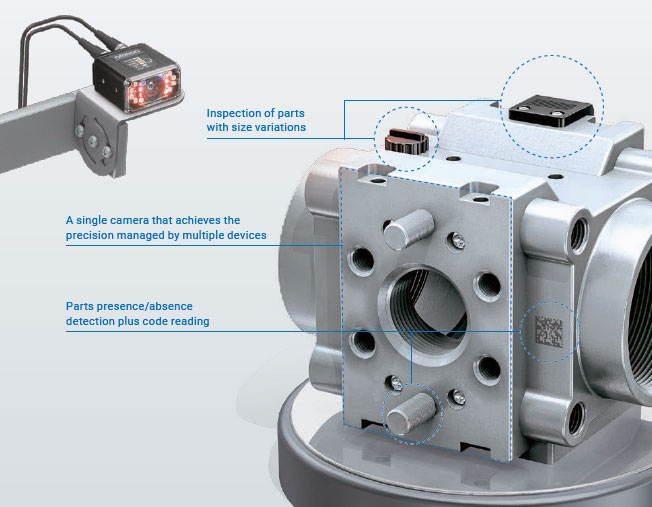

지금까지 여러 대에서 실시하고 검사를 1대로 간단하게 실현

기존 이미지 검사에는 전용 카메라와 코드 리더 또는 여러 대의 카메라를 설치해야 합니다.
OMRON의 스마트 카메라 F430-F / F420-F 시리즈는 1대로 간단하게 실현합니다.

1 대에서 검사할 수 있으므로, 장치 설계를 단순화 할 수 있고, 초기 도입 비용을 줄이고 배선 작업을 절감하며 유지 보수 비용을 최소로 유지합니다.

MicroHAWK F430-F / F420-F 시리즈 특징 1

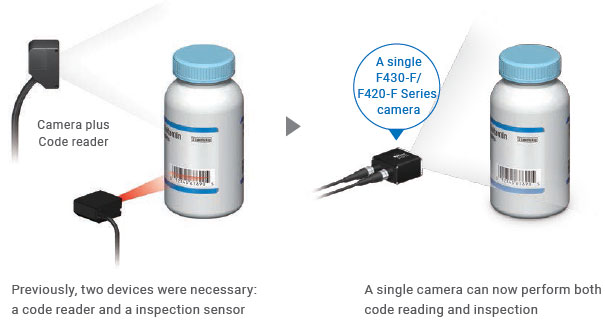

[검사 | 01] 간이 판별 검사 및 코드 판독을 1대로

검사 + 코드 읽기 + 문자 읽기

MicroHAWK F430-F / F420-F 시리즈 특징 3

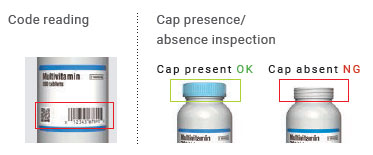

유무 · 방향 · 색상 등의 간이 판별 검사 및 코드 / 문자 읽기가 필요한 경우 기존에는 고기능 이미지 센서를 선택하거나 각각의 목적을 위해 센서와 코드 리더를 준비해야했습니다. F430-F / F420-F 시리즈는 코드 / 문자 읽기 기능이 있기 때문에 하나의 간단한 검사와 코드 / 문자 읽기가 가능합니다.

MicroHAWK F430-F / F420-F 시리즈 특징 4

응용 프로그램

[검사 | 02] 여러 대 * 1 카메라의 정밀도를 1대로

고해상도 500 만 화소 컬러 카메라

MicroHAWK F430-F / F420-F 시리즈 특징 7

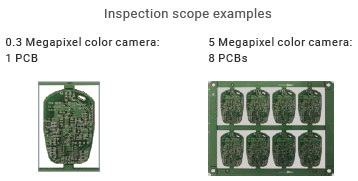

해상도가 낮은 카메라는 검사에 필요한 해상도의 이미지를 촬영하기 위해 카메라를 여러 대 사용하고 시야를 나누어 촬영해야합니다. F430-F / F420-F 시리즈의 500 만 화소 컬러 카메라를 사용하면 하나의 고해상도 이미지를 촬영할 수 있고, 복수 개소의 판별 검사가 가능합니다.

* 1. 30 만 화소 컬러 카메라의 최대 12 대분의 검사가 500 픽셀 컬러 카메라 1대로 가능합니다.

응용 프로그램

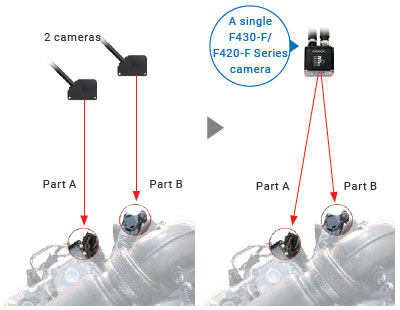

[검사 | 03] 높이가 다른 여러 부품도 1대로

장수명 액체 자동 초점 렌즈

MicroHAWK F430-F / F420-F 시리즈 특징 11

높이가 다른 여러 부품을 검사하는 경우에도 자동 초점 렌즈이므로 검사 수에 맞게 여러 대의 카메라 설치 및 카메라 위치를 이동시키는 메카기구는 필요하지 않습니다. 부품마다 사전에 집중 뱅크 설정하여 1대로 간단하게 검사 할 수 있습니다. 또한 일반적인 기계식 포커스기구는 수만 번 포커스 조정을 반복하면 구동부와 모터의 열화에 의해 망가져 버립니다 만, 액체 렌즈에 의한 초점 조절하면 횟수에 제한없이 장기간 사용하실 있습니다.

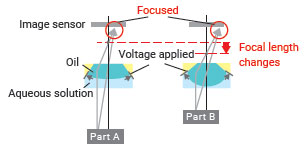

액체 렌즈의 구조

MicroHAWK F430-F / F420-F 시리즈 특징 12

F430-F / F420-F 시리즈에 채용 된 액체 렌즈는 검사 할 부품의 높이가 바뀌어도 전압인가에 의해 물과 기름 모양을 바꾸고 빛을 굴절시킴으로써 초점 위치를 자유 자재로 바꿀 수 있습니다.

응용 프로그램

소형 로봇에도 간단하게 설치 가능

소형 사이즈면서 앰프 조명 일체형이므로 소형 로봇에도 간단하게 설치 가능합니다. 카메라, 앰프 분리형으로 필요한 카메라 - 앰프 간의 케이블 끌고 다니기가 필요하고, 배선하고 절약 노력으로 설치할 수 있습니다.

한 화면에서 간단하게 설정 (AutoVISION 소프트웨어)



MicroHAWK F430-F

설치 브라켓



형상종류형식
3789_lu_1_1L자형 브라켓 (각도 조절)V430-AM0
3789_lu_1_2카메라 마운트 브라켓V430-AM1
3789_lu_1_3카메라 마운트 스탠드V430-AM2
3789_lu_1_4카메라 마운트 (상하 좌우 이동)V430-AM3
3789_lu_1_5절연 마운트 키트 (나일론 나사 및 와셔 포함)V430-AM4
3789_lu_1_6MS-4 / MINI-V / F4XX-F 어댑터 플레이트V430-AM5
3789_lu_1_7카메라 마운트 브라켓 (링 조명)V430-AM6
3789_lu_1_8QX / Vision HAWK-V / F4XX-F 어댑터 플레이트V430-AM7



스탠다드 조명용 광학 옵션



형상종류형식
3789_lu_2_1교체 커버V430-AF10 *
3789_lu_2_2확산판V430-AF11 *
3789_lu_2_3편광판V430-AF12 *
3789_lu_2_4직각 거울V430-AF3
3789_lu_2_5YAG 필터
(스마트 카메라의 주위에 부착된 레이저 제품에서 레이저 빛의 방해를 막기위한 필터)
V430-AF4
3789_lu_2_6EDS 안전 커버
(정전기 방전(EDS)에 의해 다른 전자 장치에 손상을 주지 않는 것을 목적으로 한 커버)
V430-AF5
3789_lu_2_7적색 필터가 내장된 전면 커버
(붉은빛만을 투과시키고 싶을때 사용)
V430-AF6
3789_lu_2_8청색 필터가 내장된 전면 커버
(푸른빛만을 투과시키고 싶을때 사용)
V430-AF7

* 참고 :이 데이터 시트에서 V430-AF10, AF11 및 AF12는 MicroHAWK V / F4X0-FXXXXXXX-XXX 카메라에 사용됩니다.

이전 세대 MicroHAWK V430-FXXXXXXX 코드 리더는 부품 번호 V430-AF0, AF1 및 AF2를 사용합니다.

카메라 부품 번호 형식에 따라 표에서 올바른 액세서리를 선택하십시오.



액세서리구기종 코드 리더 형식
V430-FXXXXXXX 코드 리더
신기종 코드 리더 형식
 V / F4X0-FXXXXXXX-XXX
교체 커버V430-AF0V430-AF10
확산판V430-AF1V430-AF11
편광판V430-AF2V430-AF12



링 조명용 광학 옵션


형상종류형식
3789_lu_4_2교체 커버 (링 조명)
(확산판은 포함되어 있지 않습니다)
V430-AF0R
3789_lu_4_3확산판 (링 조명)
(전면 커버는 포함되어 있지 않습니다.)
V430-AF1R
3789_lu_4_4편광판 (링 조명)V430-AF2R



링 조명용 광원 옵션



형상종류형식
3789_lu_5_2적색 LED (링 조명)V430-ALRR
백색 LED (링 조명)V430-ALWR
청색 LED (링 조명)V430-ALBR
적외선 LED (링 조명)V430-ALIR



스탠다드 조명용 광원 옵션 (외부 LED)



형상종류형식
3789_lu_3_1적색 LEDV430-ALR
백색 LEDV430-ALW
청색 LEDV430-ALB
적외선 LEDV430-ALI



배선 옵션

MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 9



도면
참조
형상카테고리길이 / 사양형식
23789_lu_7_1이더넷 통신 케이블
스트레이트 커넥터
1mV430-WE-1M
3mV430-WE-3M
5mV430-WE-5M
3789_lu_7_2이더넷 통신 케이블
상향 직각 커넥터
3mV430-WELU-3M
3mV430-WELD-3M
33789_lu_7_3I/O(M12) 케이블
스트레이트 커넥터
1mV430-WQ-1M
1mV430-WQF-1M
3mV430-WQ-3M
5mV430-WQ-5M
43789_lu_7_4QX-1 인터커넥트 모듈
전원, 트리거, 스마트 조명 제어 브레이크아웃
 98-000103-02
53789_lu_7_5QX-1 포토 센서, M12 4핀 플러그, NPN2m
입광시 ON /
차광시 ON
99-9000016-01
3789_lu_7_6모든 트리거 소스 또는 포토 센서를 위한
QX-1 Field-Wireable M12 4핀 플러그
스크류 터미널98-9000239-01
63789_lu_7_7전원 공급 장치
100-240VAC, + 24VDC,
M12 12핀 소켓
1m
미국 / 유럽 플러그
97-000012-01
73789_lu_7_8QX -1 M12-스마트 조명 전원 및 브트로브 제어 케이블
5핀 소켓 QX-1 M12 플러그
3m
연속 전력
61-000204-01
3m
스트로브 제어
61-000218-01

* 직각 케이블.

MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 10
MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 11

대체 배선 옵션

MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 12



도면
참조
형상카테고리길이 / 사양형식
93789_lu_10_1Y 케이블, 카메라 / 전원 및 스마트 조명 전원 (계속 켜짐)1m61-9000135-01
Y 케이블, 카메라 / 전원 및 스마트 조명 스트로브 제어1m61-9000137-01
103789_lu_10_2M12 - 플라잉 리드 케이블, 직선 전력, I/O, RS-232, USB3mV430-W8-3M
파워 필터가있는 M12 - 플라잉 리드 케이블V430-W8F-3M
M12 - 플라잉 리드 케이블, 직선 전력, I/O, RS-232, USB5mV430-W8-5M
파워 필터가있는 M12 - 플라잉 리드 케이블V430-W8F-5M
3789_lu_10_3M12 - 플라잉 리드 케이블 직각 전력, I/O, RS-232, USB3m
상향 직각
V430-W8LU-3M
파워 필터가있는 M12 - 플라잉 리드 케이블 직각V430-W8LUF-3M
M12 - 플라잉 리드 케이블 직각 전력, I/O, RS232, USB3m
하향 직각
V430-W8LD-3M
파워 필터가있는 M12 - 플라잉 리드 케이블 직각V430-W8LDF-3M
113789_lu_10_4M12 - RS-232 브레이크 아웃1mV430-WR-1M
3mV430-WR-3M
123789_lu_10_5RS-232 브레이크 아웃이있는 카메라 - QX-1 상호 연결 케이블2.7mV430-WQR-3M
133789_lu_10_6USB 키보드 웨지 브레이크 아웃이 있는 카메라 - QX-1 상호 연결 케이블2.7mV430-WQK-3M

바코드 검증 옵션



형상종류형식
3789_lu_11_1

NIST 추적 가능
측정
보고서가있는 AutoVISION 검증 교정 카드

98-000265-01
AutoVISION 검증 교정 카드98-000265-02



F430-F 부품 번호 구조

제품 부품 번호를 정의 할 때 이 범례를 사용하십시오.
모든 매개 변수 조합이 유효한 것은 아닙니다. 예를 들어 컬러 카메라는 흰색 조명에서만 사용할 수 있으며 400mm 고정 초점은 UHD 렌즈에서만 사용할 수 있습니다.
주문할 때는 주문 정보 섹션의 표에서 유효한 부품 번호 만 사용하십시오.


MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 14




F430-F 주문 정보


카테고리 :
1. 고정 초점 카메라
     a.) F430-F 흑백 고정 초점 카메라
     b.) F430-F 컬러 고정 초점 카메라
     c.) F430-F 1.2 좁은 렌즈가있는 1.2 MP 흑백 고정 초점 카메라
2. 자동 초점 카메라
     a.) F430 -F 0.3 MP 흑백 자동 초점 카메라 (50 – 300 mm)
     b.) F430-F 1.2 MP 흑백 자동 초점 카메라 (광각 및 중간 렌즈의 경우 50 – 300 mm, 좁은
          렌즈의 경우 40 – 150 mm )
     c.) F430-F 컬러 자동 초점 카메라 (50-300 mm)
     d.) 링 라이트 기능이있는 F430-F 1.2 MP 흑백 자동 초점 카메라 (중간 렌즈의 경우 50 – 300 mm,
          좁은 렌즈의 경우 40 – 150 mm )
     e.) F430-F 1.2 MP 흑백 장거리 자동 초점 카메라 (75-1160mm)



MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 15
MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 16
MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 17

MicroHAWK F420-F

설치 브라켓



형상종류형식
3789_lu_1_1L자형 브라켓 (각도 조절)V430-AM0
3789_lu_1_2카메라 마운트 브라켓V430-AM1
3789_lu_1_3카메라 마운트 스탠드V430-AM2
3789_lu_1_4카메라 마운트 (상하 좌우 이동)V430-AM3
3789_lu_1_5절연 마운트 키트 (나일론 나사 및 와셔 포함)V430-AM4
3789_lu_1_6MS-4 / MINI-V / F4XX-F 어댑터 플레이트V430-AM5
3789_lu_1_7카메라 마운트 브라켓 (링 조명)V430-AM6
3789_lu_1_8QX / Vision HAWK-V / F4XX-F 어댑터 플레이트V430-AM7



스탠다드 조명용 광학 옵션



형상종류형식
3789_lu_2_1교체 커버V430-AF10 *
3789_lu_2_2확산판V430-AF11 *
3789_lu_2_3편광판V430-AF12 *
3789_lu_2_4직각 거울V430-AF3
3789_lu_2_5YAG 필터
(스마트 카메라의 주위에 부착된 레이저 제품에서 레이저 빛의 방해를 막기위한 필터)
V430-AF4
3789_lu_2_6EDS 안전 커버
(정전기 방전(EDS)에 의해 다른 전자 장치에 손상을 주지 않는 것을 목적으로 한 커버)
V430-AF5
3789_lu_2_7적색 필터가 내장된 전면 커버
(붉은빛만을 투과시키고 싶을때 사용)
V430-AF6
3789_lu_2_8청색 필터가 내장된 전면 커버
(푸른빛만을 투과시키고 싶을때 사용)
V430-AF7

* 참고 :이 데이터 시트에서 V430-AF10, AF11 및 AF12는 MicroHAWK V / F4X0-FXXXXXXX-XXX 카메라에 사용됩니다.

이전 세대 MicroHAWK V430-FXXXXXXX 코드 리더는 부품 번호 V430-AF0, AF1 및 AF2를 사용합니다.

카메라 부품 번호 형식에 따라 표에서 올바른 액세서리를 선택하십시오.

액세서리구기종 코드 리더 형식
V430-FXXXXXXX 코드 리더
신기종 코드 리더 형식
 V / F4X0-FXXXXXXX-XXX
교체 커버V430-AF0V430-AF10
확산판V430-AF1V430-AF11
편광판V430-AF2V430-AF12



스탠다드 조명용 광원 옵션 (외부 LED)



형상종류형식
3789_lu_3_1적색 LEDV430-ALR
백색 LEDV430-ALW
청색 LEDV430-ALB
적외선 LEDV430-ALI



케이블

MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 24



도면 참조형상카테고리길이 / 사양형식
23789_lu_20_1USB 분기 케이블1mV420-WUB-1M
3789_lu_20_2USB 분기 케이블
(외부 전원 연결용)
1mV420-WUX-1M
전원2m97-9000006-01
키트 (케이블 / 전원)-V420-AC1
3789_lu_20_3RS-232C 분기 케이블1mV420-WRX-1M
전원2m97-9000006-01
키트 (케이블 / 전원)-V420-AC0
3789_lu_20_4USB 케이블 조인트1mV420-WU8X-1M
전원2m97-000011-02
키트 (케이블 / 전원)-V420-AC2
3789_lu_20_5RS-232C 케이블 조인트1mV420-WRU8X-1M
전원2m97-000011-02



바코드 검증 옵션



형상종류형식
3789_lu_11_1

NIST 추적 가능
측정
보고서가있는 AutoVISION 검증 교정 카드

98-000265-01
AutoVISION 검증 교정 카드98-000265-02



F420-F 부품 번호 구조

제품 부품 번호를 정의 할 때이 범례를 사용하십시오. 모든 매개 변수 조합이 유효한 것은 아닙니다. 예를 들어 컬러 카메라는 흰색 조명에서만 사용할 수 있으며 400mm 고정 초점은 UHD 렌즈에서만 사용할 수 있습니다. 주문할 때는 주문 정보 섹션의 표에서 유효한 부품 번호 만 사용하십시오.

MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 26

F420-F 주문 정보



카테고리 :
1. 고정 초점 카메라
     a.) F420-F 흑백 고정 초점 카메라
     b.) F420-F 컬러 고정 초점 카메라
     c.) F420-F 1.2 좁은 렌즈가있는 1.2 MP 흑백 고정 초점 카메라
2. 자동 초점 카메라
     a.) F420 -F 0.3 MP 흑백 자동 초점 카메라 (50 – 300 mm)
     b.) F420-F 1.2 MP 흑백 자동 초점 카메라 (광각 및 중간 렌즈의 경우 50 – 300 mm, 좁은
          렌즈의 경우 40 – 150 mm )
    c.) F420-F 컬러 자동 초점 카메라 (
    50-300 mm) d.) F420-F 1.2 MP 흑백 장거리 자동 초점 카메라 (75-1160 mm)



MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 27
MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 28
MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 29

MicroHAWK F330-F

광학 옵션



형상종류형식
3789_lu_26_1확산판 키트-필름 및 스틱 액세서리. 유닛 외부.V330-AF1
3789_lu_26_2편광판 키트-필름 및 스틱 액세서리. 유닛 외부.V330-AF2



직접 배선 옵션



형상종류길이형식
3789_lu_27_1PoE (Power over Ethernet) 단일 포트 인젝터해당 없음V330-AP1
3789_lu_27_2표준 이더넷 케이블, 캐비닛 내 사용;
양쪽 표준 RJ45 커넥터; 녹색
1mXS6W-5PUR8SS100CM-G
3mXS6W-5PUR8SS300CM-G
5mXS6W-5PUR8SS500CM-G
10mXS6W-5PUR8SS1000CM-G
15mXS6W-5PUR8SS1500CM-G
3789_lu_27_3표준 이더넷 케이블, 캐비닛 외부 사용;
양쪽 견고한 RJ45 커넥터; 하늘색
1mXS5W-T421-CMD-K
3mXS5W-T421-EMD-K
5mXS5W-T421-GMD-K
10mXS5W-T421-JMD-K
15mXS5W-T421-KMD-K
3789_lu_27_4로봇 및 케이블 트레이 사용을 위한 하이 플렉스 이더넷 케이블 ;
양쪽 견고한 RJ45 커넥터; 하늘색
1mXS5W-T421-CMD-KR
3mXS5W-T421-EMD-KR
5mXS5W-T421-GMD-KR
10mXS5W-T421-JMD-KR
15mXS5W-T421-KMD-KR



바코드 검증 옵션



형상종류형식
3789_lu_11_1

NIST 추적 가능
측정
보고서가있는 AutoVISION 검증 교정 카드

98-000265-01
AutoVISION 검증 교정 카드98-000265-02



F330-F 부품 번호 구조

제품 부품 번호를 정의 할 때이 범례를 사용하십시오. 모든 매개 변수 조합이 유효한 것은 아닙니다. 예를 들어 좁은 렌즈에서는 50mm의 고정 초점 거리를 사용할 수 없습니다. 주문할 때는 주문 정보 섹션의 표에서 유효한 부품 번호 만 사용하십시오.

MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 34

F330-F 주문 정보



카테고리 :
1. 고정 초점 카메라
     a) 표준 렌즈가 있는 F330-F 흑백 및 컬러 고정 초점 카메라
     b) 좁은 렌즈가 있는 F330-F 흑백 및 컬러 고정 초점 카메라



MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 35

MicroHAWK F320-F

광학 옵션



형상종류형식
3789_lu_26_1확산판 키트-필름 및 스틱 액세서리. 유닛 외부.V330-AF1
3789_lu_26_2편광판 키트-필름 및 스틱 액세서리. 유닛 외부.V330-AF2



직접 배선 옵션



형상종류길이형식
3789_lu_32_1RJ50-RS-232 및 외부 전원 스트레이트 케이블2mV320-WRX-2M
3789_lu_32_2RJ50-RS-232 및 외부 전원 직각 케이블2mV320-WRXLR-2M
3789_lu_32_3V320-WRX-2M 및 V320-WRXLR-2M 용 전원 공급 장치2m97-9000006-01
3789_lu_32_4RJ50-플라잉 리드 스트레이트 케이블3mV320-W8-3M
3789_lu_32_5RJ50-플라잉 리드 오른쪽 직각 케이블3mV320-W8LR-3M



V420-F 액세서리를 사용한 배선 옵션



형상종류길이형식
3789_lu_33_1모든 V420-F 케이블 액세서리
RJ50 - DB-15에 대한 어댑터 V / F320-F
1mV320-WR-1M
3789_lu_33_2모든 V420-F 케이블 액세서리에 대한 어댑터 V / F320-F
오른쪽 직각 케이블
RJ50 - DB-15
1mV320-WRLR-1M
3789_lu_20_1USB 브레이크 아웃 케이블1mV420-WUB-1M
3789_lu_20_2케이블-외부 전원 입력이있는 USB 브레이크 아웃1mV420-WUX-1M
전원2m97-9000006-01
키트-케이블 및 전원 공급 장치 V420-AC1
3789_lu_20_3케이블-RS-232 브레이크 아웃 (DB-15) 및 외부 전원 입력1mV420-WRX-1M
전원2m97-9000006-01
키트-케이블 및 전원 공급 장치 V420-AC0
3789_lu_20_4케이블-USB, IO 및 전원 브레이크 아웃1mV420-WU8X-1M
전원2m97-000011-02
키트-케이블 및 전원 공급 장치 V420-AC2
3789_lu_20_5케이블-RS-232, USB, IO 및 전원 브레이크 아웃1mV420-WRU8X-1M
전원2m97-000011-02

* 직각 케이블.

MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 40

바코드 검증 옵션



형상종류형식
3789_lu_11_1

NIST 추적 가능
측정
보고서가있는 AutoVISION 검증 교정 카드

98-000265-01
AutoVISION 검증 교정 카드98-000265-02



F320-F 부품 번호 구조

제품 부품 번호를 정의 할 때 이 범례를 사용하십시오. 모든 매개 변수 조합이 유효한 것은 아닙니다. 예를 들어 좁은 렌즈에서는 50mm의 고정 초점 거리를 사용할 수 없습니다. 주문할 때는 주문 정보 섹션의 표에서 유효한 부품 번호 만 사용하십시오.

MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 42

F320-F 주문 정보



카테고리 :
1. 고정 초점 카메라
     a) 표준 렌즈가 있는 F320-F 흑백 및 컬러 고정 초점 카메라
     b) 좁은 렌즈가 있는 F320-F 흑백 및 컬러 고정 초점 카메라



MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 43
MicroHAWK F430-F / F420-F / F330-F / F320-F 라인업 44



Specifications


MicroHAWK F430-F



F430-FF430-F[][][][]03M-[][][]F430-F[][][][]12M-[][][]F430-F[][][][]50C-[][][]
적용 코드 *1바코드Code 39, Code 128, BC412, Interleaved 2 of 5, UPC / EAN, Codabar, Code93, Pharmacode, PLANET, Postnet, Japanese Post, Australian Post, Royal Mail, Intelligent Mail, KIX
2차원 코드데이터 매트릭스 (ECC 0-200), QR 코드, 마이크로 QR 코드, 아즈텍 코드, 도트 코드
스택형 코드PDF417, MicroPDF417, GS1 데이터바 (복합, 스택)
읽기 성능*2판독 자릿수상한 없음 (바 너비 및 판독 거리에 따라 다름)
에이밍 광원2 개의 청색 LED
조명내부 LED : 화이트 x 4, 적색 x 4 (파장 : 625m)
외부 LED :
적색 또는 백색 x 8
외부 LED :
적색 또는 백색 x 8
(F430-F[][][][]12M-R[][]의 경우
적색 또는 백색 x 24)
외부 LED :
백색 x 8
시야·설치 거리자세한 내용은 카탈로그의 판독 범위 섹션을 참조하십시오.
피치 각도 (α) * 3± 30 °
기울기 각도 (β) * 3± 30 °
틸트 각도 (γ) * 3± 180 °
비전 도구위치 특정 계수 유무 판별 측정 로직 색상의 식별 / 일치
이미지
캡처
초점자동 렌즈 초점 또는 고정 초점 액체 렌즈
(광 시야 = 5.2mm, 중 시야 = 7.7mm,
좁은 시야 = 16mm, L = 16mm)
해상도752 (H) x 480 (V)1280 (H) x 960 (V)2592 (H) x 1944 (V)
컬러 / 흑백흑백 CMOS흑백 CMOS컬러 CMOS
셔터글로벌 셔터글로벌 셔터롤링 셔터
초당 프레임52fps40fps5fps
노출 시간50 ~ 66,667 μs50 ~ 58,825 μs50 ~ 66,667 μs
이미지 로깅FTP
트리거외부 트리거 (에지 또는 레벨), 통신 트리거 (이더넷, RS-232C)
I / O 사양입력 신호트리거 입력; 새로운 마스터 : 양방향, 광 절연, 5-28V 정격 (10VDC @ 28VDC )
출력 신호3 개 신호 : 양방향, 광 절연, 1-28V 정격,
(24VDC 에서 ICE <100mA , 사용자에 의해 제한되는 전류)
통신연결RS-232C, 고속, 이더넷 TCP / IP, EtherNet / IP
이더넷 사양100BASE-TX / 10BASE-T
표시기 LEDPASS (녹색), TRIG (황색), MODE (황색), LINK (황색), FAIL (적색), PWR (녹색)
전원 전압5 ~ 30.0VDC, 200mV pp 최대 리플
소비 전류DC24V에서 0.18A (최대)
환경
내성 * 4
주변 온도 범위작동 : 0 ~ 45 ° C 보관 : -50 ~ 75 ° C (결빙 또는 결로되지 않을 것)
주변 습도 범위작동 및 보관 : 5 % ~ 95 % (비 응결)
주변 환경부식성 가스 없음
진동 (내구성)단진동 : 10Hz ~ 55Hz, 0.35mm 변위, 20 사이클 / 축.
랜덤 진동 : 20Hz ~ 2000Hz, 6.295Grms, 30 분 / 축
충격 (내구성)50G, 11ms, 톱니 프로파일. 각 X, Y, Z 축에서 3X
보호 수준IEC 60529 IP65 / IP67
무게본체 만약. 68g
포장 무게약. 174g (포장 포함)
치수본체 치수44.5 (W) × 44.5 (D) × 25.4 (H) mm
포장 치수170 (W) × 117 (D) × 86 (H) mm
부속품ReadMeFirst, CE 규정 준수 시트
LED 안전 표준IEC 62471-1 : 2006 위험 면제 그룹
안전 기준EN 61326-1 : 2013
FCC Part 15, Subpart B (Class B) UL60950-1
RCM, KC, EAC 보류 중
재질케이스알루미늄 다이 캐스트, 알루마이트 (검정)
읽기 창아크릴
소프트웨어AutoVISION, Visionscape FrontRunner



*1. 이러한 기호는 Omron의 읽기 기능 검증 표준에 따라 지원됩니다.

Omron
 은 각 응용 프로그램에 대해 유효성 검사를 수행 할 것을 권장합니다 .
* 2. 읽기 성능은 특별한 지정 없는 경우 시야의 중앙, 각도 R = ∞로 정의됩니다.
* 3.



MicroHAWK F430-F / F420-F / F330-F / F320-F 사양 2



* 4. 전기적으로 노이즈가 많은 환경에서는 F430-F 만 노이즈 필터 케이블 (V430-W [] F-[] M)과 함께 사용하여 올바르게 작동하십시오.



MicroHAWK F420-F



F420-FF420-F[][][][]03M-[][][]F420-F[][][][]12M-[][][]F420-F[][][][]50C-[][][]
적용 코드 *1바코드Code 39, Code 128, BC412, Interleaved 2 of 5, UPC / EAN, Codabar, Code93, Pharmacode, PLANET, Postnet, Japanese Post, Australian Post, Royal Mail, Intelligent Mail, KIX
2차원 코드데이터 매트릭스 (ECC 0-200), QR 코드, 마이크로 QR 코드, 아즈텍 코드, 도트 코드
스택형 코드PDF417, MicroPDF417, GS1 데이터바 (복합, 스택)
읽기 성능*2판독 자릿수상한 없음 (바 너비 및 판독 거리에 따라 다름)
에이밍 광원2 개의 청색 LED
조명내부 LED : 화이트 x 4, 적색 x 4 (파장 : 625m)
외부 LED :
적색 또는 백색 x 8
외부 LED :
적색 또는 백색 x 8
외부 LED :
백색 x 8
시야·설치 거리자세한 내용은 카탈로그의 판독 범위 섹션을 참조하십시오.
피치 각도 (α) * 3± 30 °
기울기 각도 (β) * 3± 30 °
틸트 각도 (γ) * 3± 180 °
비전 도구위치 특정 계수 유무 판별 측정 로직 색상의 식별 / 일치
이미지
캡처
초점자동 렌즈 초점 또는 고정 초점 액체 렌즈
(광 시야 = 5.2mm, 중 시야 = 7.7mm,
좁은 시야 = 16mm, L = 16mm)
해상도752 (H) x 480 (V)1280 (H) x 960 (V)2592 (H) x 1944 (V)
컬러 / 흑백흑백 CMOS흑백 CMOS컬러 CMOS
셔터글로벌 셔터글로벌 셔터롤링 셔터
초당 프레임52fps40fps5fps
노출 시간50 ~ 66,667 μs50 ~ 58,825 μs50 ~ 66,667 μs
이미지 로깅FTP
트리거통신 트리거 (이더넷)
I / O 사양입력 신호이더넷
출력 신호이더넷
통신연결이더넷 TCP/IP
이더넷 사양100BASE-TX / 10BASE-T
표시기 LEDPASS (녹색), PWR (녹색)
전원 전압출처 : 44-57 VDC IEEE802.3af POE
소비 전류최대 전류 : 0.10 A
환경
내성 * 4
주변 온도 범위작동 : 0 ~ 45 ° C 보관 : -50 ~ 75 ° C (결빙 또는 결로되지 않을 것)
주변 습도 범위작동 및 보관 : 5 % ~ 95 % (비 응결)
주변 환경부식성 가스 없음
진동 (내구성)진동 주파수 : 10 ~ 150Hz, 반 진폭 : 0.35mm, 진동 방향 : X / Y/ Z, 스위프 시간 : 8분 / 카운트, 스위프 카운트 : 10회
충격 (내구성)충격력 150 m / s 2 , 테스트 방향 : 6 방향, 각 3 회 (위 / 아래, 앞 / 뒤, 왼쪽 / 오른쪽)
보호 수준IEC 60529 IP40
무게본체 만120g
포장 무게약. 230g (포장 포함)
치수본체 치수44.5 (W) × 38.1 (D) × 25.4 (H) mm
포장 치수170 (W) × 117 (D) × 86 (H) mm
부속품ReadMeFirst, CE 규정 준수 시트
LED 안전 표준IEC 62471-1 : 2006 위험 면제 그룹
안전 기준EN 61326-1 : 2013
FCC Part 15, Subpart B (Class B) UL60950-1
RCM, KC, EAC 보류 중
재질케이스알루미늄 다이 캐스트, 알루마이트 (검정)
읽기 창아크릴
소프트웨어AutoVISION, Visionscape FrontRunner



*1. 이러한 기호는 Omron의 읽기 기능 검증 표준에 따라 지원됩니다.

Omron
 은 각 응용 프로그램에 대해 유효성 검사를 수행 할 것을 권장합니다 .
* 2. 읽기 성능은 특별한 지정 없는 경우 시야의 중앙, 각도 R = ∞로 정의됩니다.
* 3.



MicroHAWK F430-F / F420-F / F330-F / F320-F 사양 2



* 4. 전기적으로 노이즈가 많은 환경에서는 F430-F 만 노이즈 필터 케이블 (V430-W [] F-[] M)과 함께 사용하여 올바르게 작동하십시오.



MicroHAWK F330-F



F330-FF330-F[][][][]03M-[][][]F330-F[][][][]12M-[][][]F330-F[][][][]50C-[][][]
적용 코드 *1바코드Code 39, Code 128, BC412, Interleaved 2 of 5, UPC / EAN, Codabar, Code93, Pharmacode, PLANET, Postnet, Japanese Post, Australian Post, Royal Mail, Intelligent Mail, KIX
2차원 코드데이터 매트릭스 (ECC 0-200), QR 코드, 마이크로 QR 코드, 아즈텍 코드, 도트 코드
스택형 코드PDF417, MicroPDF417, GS1 데이터바 (복합, 스택)
읽기 성능*2판독 자릿수상한 없음 (바 너비 및 판독 거리에 따라 다름)
에이밍 광원2 개의 청색 LED
조명내부 LED : 화이트 x 4, 적색 x 4 (파장 : 625m)
외부 LED : 없외부 LED : 없음외부 LED : 없음
시야·설치 거리자세한 내용은 카탈로그의 판독 범위 섹션을 참조하십시오.
피치 각도 (α) * 3± 30 °
기울기 각도 (β) * 3± 30 °
틸트 각도 (γ) * 3± 180 °
비전 도구위치 특정 계수 유무 판별 측정 로직 색상의 식별 / 일치
이미지
캡처
초점자동 렌즈 초점 또는 고정 초점 액체 렌즈
(광 시야 = 5.2mm, 중 시야 = 7.7mm,
좁은 시야 = 16mm)
해상도752 (H) x 480 (V)1280 (H) x 960 (V)2592 (H) x 1944 (V)
컬러 / 흑백흑백 CMOS흑백 CMOS컬러 CMOS
셔터글로벌 셔터글로벌 셔터롤링 셔터
초당 프레임52fps40fps5fps
노출 시간50 ~ 66,667 μs50 ~ 58,825 μs50 ~ 66,667 μs
이미지 로깅FTP
트리거외부 트리거 (에지 또는 레벨), 통신 트리거 (이더넷, RS-232C)
I / O 사양입력 신호트리거 입력 : 5-28V 정격 (0.16mA @ 5vdc), 새 마스터 : 5 ~ 28V 정격 (5VDC에서 0.16mA), 기본값 : 3.3V 정격 (0mA @ 3,3V)
출력 신호3개 신호 : 5V TTL 호환, 10mA 싱크 및 10mA 소스 가능
통신연결RS-232C, USB 2.0, 이더넷 TCP / IP, EtherNet / IP
이더넷 사양100BASE-TX / 10BASE-T
표시기 LEDPASS (녹색), TRIG (황색), MODE (황색), LINK (황색), FAIL (적색), PWR (녹색)
전원 전압5VDC +/- 5 %
소비 전류5VDC에서 650mA (최대)
환경
내성 * 4
주변 온도 범위작동 : 0 ~ 45 ° C 보관 : -50 ~ 75 ° C (결빙 또는 결로되지 않을 것)
주변 습도 범위작동 및 보관 : 5 % ~ 95 % (비 응결)
주변 환경부식성 가스 없음
진동 (내구성)단진동 : 10Hz ~ 55Hz, 0.35mm 변위, 20 사이클 / 축.
랜덤 진동 : 20Hz ~ 2000Hz, 6.295Grms, 30 분 / 축
충격 (내구성)50G, 11ms, 톱니 프로파일. 각 X, Y, Z 축에서 3X
보호 수준IEC 60529 IP65
무게본체 만72g
포장 무게약. 180g (포장 포함)
치수본체 치수40 (W) × 63 (D) × 24 (H) mm
포장 치수170 (W) × 117 (D) × 86 (H) mm
부속품ReadMeFirst, CE 규정 준수 시트
LED 안전 표준IEC 62471-1 : 2006 위험 면제 그룹
안전 기준EN 61326-1 : 2013
FCC Part 15, Subpart B (Class B) UL60950-1
RCM, KC, EAC 보류 중
재질케이스알루미늄 다이 캐스트, 알루마이트 (검정)
읽기 창아크릴
소프트웨어AutoVISION, Visionscape FrontRunner



*1. 이러한 기호는 Omron의 읽기 기능 검증 표준에 따라 지원됩니다.

Omron
 은 각 응용 프로그램에 대해 유효성 검사를 수행 할 것을 권장합니다 .
* 2. 읽기 성능은 특별한 지정 없는 경우 시야의 중앙, 각도 R = ∞로 정의됩니다.
* 3.



MicroHAWK F430-F / F420-F / F330-F / F320-F 사양 2



* 4. 전기적으로 노이즈가 많은 환경에서는 F430-F 만 노이즈 필터 케이블 (V430-W [] F-[] M)과 함께 사용하여 올바르게 작동하십시오.





*1. 이러한 기호는 Omron의 읽기 기능 검증 표준에 따라 지원됩니다. Omron
      은 각 응용 프로그램에 대해 유효성 검사를 수행 할 것을 권장합니다 .
* 2. 달리 명시되지 않는 한 판독 성능은 시야각, 각도 R = ∞로 정의됩니다.
*삼.



MicroHAWK F430-F / F420-F / F330-F / F320-F 사양 8



* 4. 전기적으로 노이즈가 많은 환경에서는 F430-F 만 노이즈 필터 케이블 (V430-W [] F-[] M)과 함께 사용
     하여 올바르게 작동하십시오.



MicroHAWK F320-F

F320-FF320-F[][][][]03M-[][][]F320-F[][][][]12M-[][][]F320-F[][][][]50C-[][][]
적용 코드 *1바코드Code 39, Code 128, BC412, Interleaved 2 of 5, UPC / EAN, Codabar, Code93, Pharmacode, PLANET, Postnet, Japanese Post, Australian Post, Royal Mail, Intelligent Mail, KIX
2차원 코드데이터 매트릭스 (ECC 0-200), QR 코드, 마이크로 QR 코드, 아즈텍 코드, 도트 코드
스택형 코드PDF417, MicroPDF417, GS1 데이터바 (복합, 스택)
읽기 성능*2판독 자릿수상한 없음 (바 너비 및 판독 거리에 따라 다름)
에이밍 광원2 개의 청색 LED
조명내부 LED : 화이트 x 4, 적색 x 4 (파장 : 625m)
외부 LED : 없외부 LED : 없음외부 LED : 없음
시야·설치 거리자세한 내용은 카탈로그의 판독 범위 섹션을 참조하십시오.
피치 각도 (α) * 3± 30 °
기울기 각도 (β) * 3± 30 °
틸트 각도 (γ) * 3± 180 °
비전 도구위치 특정 계수 유무 판별 측정 로직 색상의 식별 / 일치
이미지
캡처
초점자동 렌즈 초점 또는 고정 초점 액체 렌즈
(광 시야 = 5.2mm, 중 시야 = 7.7mm,
좁은 시야 = 16mm)
해상도752 (H) x 480 (V)1280 (H) x 960 (V)2592 (H) x 1944 (V)
컬러 / 흑백흑백 CMOS흑백 CMOS컬러 CMOS
셔터글로벌 셔터글로벌 셔터롤링 셔터
초당 프레임60fps42fps5fps
노출 시간50 ~ 66,667 μs50 ~ 58,825 μs50 ~ 66,667 μs
이미지 로깅FTP
트리거외부 트리거 (에지 또는 레벨), 통신 트리거 (이더넷, RS-232C)
I / O 사양입력 신호트리거 입력 : 5-28V 정격 (0.16mA @ 5vdc), 기본값 : 3.3V 정격 (0mA @ 3,3V)
출력 신호단일 신호 (스트로브) : 5V TTL 호환, 10mA 싱크 및 10mA 소스 가능
통신연결USB 2.0 최고 속도 (Ethernet over USB 및 HID), RS-232herNet / IP
이더넷 사양100BASE-TX / 10BASE-T
표시기 LEDPASS (녹색), PWR (녹색)
전원 전압5VDC +/- 5 %
소비 전류5VDC에서 450mA (최대)
환경
내성 * 4
주변 온도 범위작동 : 0 ~ 45 ° C 보관 : -50 ~ 75 ° C (결빙 또는 결로되지 않을 것)
주변 습도 범위작동 및 보관 : 5 % ~ 95 % (비 응결)
주변 환경부식성 가스 없음
진동 (내구성)진동 주파수 : 10 ~ 150Hz, 반진폭 : 0.35mm, 진동 방향: X / Y / Z, 스위프 시간 : 8 분 / 카운트, 스위프 카운트 : 10 회
충격 (내구성)충격력 150 m / s 2, 테스트 방향 : 6 방향, 각 3 회 (위 / 아래, 앞 / 뒤, 왼쪽 / 오른쪽)
보호 수준IEC 60529 IP40
무게본체 만59g
포장 무게약. 166g (포장 포함)
치수본체 치수52 (W) × 39 (D) × 24 (H) mm
포장 치수170 (W) × 117 (D) × 86 (H) mm
부속품ReadMeFirst, CE 규정 준수 시트
LED 안전 표준IEC 62471-1 : 2006 위험 면제 그룹
안전 기준EN 61326-1 : 2013
FCC Part 15, Subpart B (Class B) UL60950-1
RCM, KC, EAC 보류 중
재질케이스알루미늄 다이 캐스트, 알루마이트 (검정)
읽기 창아크릴
소프트웨어AutoVISION, Visionscape FrontRunner



*1. 이러한 기호는 Omron의 읽기 기능 검증 표준에 따라 지원됩니다.

Omron
 은 각 응용 프로그램에 대해 유효성 검사를 수행 할 것을 권장합니다 .
* 2. 읽기 성능은 특별한 지정 없는 경우 시야의 중앙, 각도 R = ∞로 정의됩니다.
* 3.



MicroHAWK F430-F / F420-F / F330-F / F320-F 사양 2



* 4. 전기적으로 노이즈가 많은 환경에서는 F430-F 만 노이즈 필터 케이블 (V430-W [] F-[] M)과 함께 사용하여 올바르게 작동하십시오.



Dimensions


(단위 : mm)

MicroHAWK F430-F

F430-F

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 2

대체 광학 및 조명 기능이 있는 F430-F

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 3

L 브래킷 조절식 앵글 장착 키트
V430-AM0

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 4

4 인치 (102mm) 램 마운트 스탠드
V430-AM2

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 6

MS-4 / MINI-V / F4XX-F 어댑터 플레이트
V430-AM5

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 7

V / F4XX-F 장착 브래킷
V430-AM6에 대한 스마트 링 라이트

QX / Vision HAWK-V / F4XX-F 어댑터 플레이트
V430-AM7

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 9

전면 교체 커버 설치 키트
V430-AF10
확산판 설치 키트
V430-AF11
편광판 설치 키트
V430-AF12
YAG 필터 설치 키트
V430-AF4
ESD 안전 창 설치 키트
V430-AF5

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 10

직각 거울 설치 키트
V430-AF3

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 11

QX-1 상호 연결 모듈 – 전원, 트리거, 스마트 조명 제어 브레이크 아웃
98-000103-02

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 12

QX-1 포토 센서, M12 4 핀 플러그, NPN – 2 미터 – Light ON / Dark ON
99-9000016-01

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 13

모든 트리거 소스 또는 포토 센서 용 QX-1 현장 배선 가능 M12 4 핀 플러그 – 스크류 터미널
98-9000239-01

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 14

전원 공급 장치, 100-240VAC, + 24VDC, M12 12 핀 소켓 – 1 미터 – 미국 / 유로 플러그
97-000012-01

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 15

Omron Microscan Smart Light 시리즈 – 통합 전원 및 스트로브 제어 모듈
Omron Microscan Smart Light 제품 참조 – 링, DOAL, 대 면적 조명

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 16

이더넷 통신 케이블 – 직선 커넥터 – 1 미터, 3 미터 또는 5 미터
M12 플러그를 카메라에 RJ45 커넥터에 연결
V430-WE-1M
V430-WE-3M
V430-WE-5M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 17

이더넷 통신 케이블 – 직각 M12 커넥터 – 3 미터
M12 플러그-온 카메라 -RJ45 커넥터
V430-WELU-3M (Right Angle Up) *
V430-WELD-3M (Right Angle Down) *

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 18

카메라 대 QX-1 상호 연결 케이블 – 1 미터, 3 미터 또는 5 미터
M12 소켓 대 M12 플러그
QX-1은 일반적인 IO 신호 및 전원을위한 브레이크 아웃 모듈로 사용됩니다.
V430-WQ-1M
V430-WQ-3M
V430-WQ-5M

M12 소켓 -M12 플러그, 전력 필터 포함 – 300 mm
V430-WQF-1M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 19

QX-1 M12-스마트 조명 전원 및 스트로브 제어 케이블 – 3 미터
M12 조명의 QX-1 ~ 5 핀 소켓
61-000204-01 (연속 전원)
61-000218-01 (스트로브 제어)

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 20

Y 케이블, 카메라 / 전원 및 스마트 라이트 전원 (연속 켜짐) – 1 미터
61-9000135-01

Y 케이블, 카메라 / 전원 및 스마트 라이트 스트로브 제어 – 1 미터
61-9000137-01

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 21

M12-플라잉 리드 케이블, 직선 전력, IO, RS-232, USB – 3 미터 또는 5 미터
V430-W8-3M
V430-W8-5M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 22

파워 필터가있는 M12-플라잉 리드 케이블 – 3 미터 또는 5 미터
V430-W8F-3M
V430-W8F-5M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 23

M12-플라잉 리드 케이블 직각 업 파워, IO, RS232, USB – 3 미터
V430-W8LU-3M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 24

M12-플라잉 리드 케이블 직각, 파워 필터 – 3 미터
V430-W8LUF-3M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 25

M12-플라잉 리드 케이블 직각 다운 전력, IO, RS232, USB – 3 미터
V430-W8LD-3M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 26

M12-플라잉 리드 케이블 직각 하향, 파워 필터 – 3 미터
V430-W8LDF-3M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 27

M12-RS-232 브레이크 아웃 – 1 미터 또는 3 미터
V430-WR-1M
V430-WR-3M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 28

RS-232 브레이크 아웃이있는 카메라 대 QX-1 상호 연결 케이블 – 2.7 미터
V430-WQR-3M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 29

C의 USB 키보드 웨지 분과 함께 QX-1 상호 연결 케이블에 amera - 2.7 미터
V430-WQK-3M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 30

NIST 추적 가능 측정 보고서가있는 AutoVISION 검증 교정 카드
98-000265-01
98-000265-02

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 31

MicroHAWK F420-F

F420-F

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 33

L 브래킷 조절 식 앵글 장착 키트
V430-AM0

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 34

4 인치 (102mm) 램 마운트 스탠드
V430-AM2

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 36

MS-4 / MINI-V / F4XX-F 어댑터 플레이트
V430-AM5

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 37

V / F4XX-F 장착 브래킷
V430-AM6에 대한 스마트 링 라이트

QX / Vision HAWK-V / F4XX-F 어댑터 플레이트
V430-AM7

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 39

전면 교체 커버 설치 키트
V430-AF10
확산판 설치 키트
V430-AF11
편광판 설치 키트
V430-AF12
YAG 필터 설치 키트
V430-AF4
ESD 안전 창 설치 키트
V430-AF5

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 40

직각 거울 설치 키트
V430-AF3

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 41

적색 필터 설치 키트
V430-AF6
청색 필터 설치 키트
V430-AF7 적색광
설치 키트
V430-ALR 백색광
설치 키트
V430-ALW 청색광
설치 키트
V430-ALB
IR 조명 설치 키트
V430-ALI

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 42

USB 브레이크 아웃 케이블 – 1 미터
V420-WUB-1M

키트 – 외부 전원 입력 (
1m ) 및 전원 공급 장치 ( 2m )가있는 USB 브레이크 아웃 케이블 V420-AC1

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 44

키트 – RS-232 브레이크 아웃 케이블 (DB-15), 외부 전원 입력 (1 미터) 및 전원 공급 장치 (2 미터)
V420-AC0

키트 – USB, IO 및 전원 브레이크 아웃 케이블 (1m) 및 전원 공급 장치 (
2m V420-AC2

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 46

케이블 – RS-232, USB, IO 및 전원 브레이크 아웃 – 1 미터
V420-WRU8X-1M

NIST 추적 가능 측정 보고서가있는 AutoVISION 검증 교정 카드
98-000265-01
98-000265-02

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 48

MicroHAWK F330-F

F330-F

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 50

확산판 키트 – 필름과 스틱 액세서리. 유닛 외부.
V330-AF1

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 51

편광판 키트 – 필름과 스틱 액세서리. 유닛 외부.
V330-AF2

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 52

표준 이더넷 케이블, 캐비닛 내 사용; 양쪽 끝에 표준 RJ45 커넥터; 녹색
XS6W-5PUR8SS100CM-G
XS6W-5PUR8SS300CM-G
XS6W-5PUR8SS500CM-G
XS6W-5PUR8SS1000CM-G
XS6W-5PUR8SS1500CM-G

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 53

표준 이더넷 케이블, 캐비닛 외부 사용; 양쪽 끝에 견고한 RJ45 커넥터; 하늘색
XS5W-T421-CMD-K
XS5W-T421-EMD-K
XS5W-T421-GMD-K
XS5W-T421-JMD-K
XS5W-T421-KMD-K

로봇 및 케이블 트레이 사용을위한 하이 플렉스 이더넷 케이블; 양쪽 끝에 견고한 RJ45 커넥터; 하늘색
XS5W-T421-CMD-KR
XS5W-T421-EMD-KR
XS5W-T421-GMD-KR
XS5W-T421-JMD-KR
XS5W-T421-KMD-KR

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 54

NIST 추적 가능 측정 보고서가있는 AutoVISION 검증 교정 카드
98-000265-01
98-000265-02

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 55

MicroHAWK F320-F

F320-F

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 57

확산판 키트 – 필름과 스틱 액세서리. 유닛 외부.
V330-AF1

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 58

편광판 키트 – 필름과 스틱 액세서리. 유닛 외부.
V330-AF2

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 59

RJ50-RS-232 및 외부 전원, 직선형 – 2 미터
V320-WRX-2M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 60

RJ50-RS-232 및 외부 전원, 직각 – 2 미터
V320-WRXLR-2M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 61

V320-WRX-2M 및 V320-WRXLR-2M 용 전원 공급 장치 – 2 미터
97-9000006-01

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 62

RJ50-플라잉 리드, 직선 – 3 미터
V320-W8-3M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 63

RJ50-플라잉 리드, 직각-3 미터
V320-W8LR-3M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 64

모든 V420-F 케이블 액세서리에 대한 어댑터 V / F320-F, RJ-15-DB-15 – 1 미터
V320-WR-1M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 65

모든 V420-F 케이블 액세서리에 대한 어댑터 V / F320-F, 오른쪽에 직각, RJ50-DB-15 – 1 미터
V320-WRLR-1M

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 66

USB 브레이크 아웃 케이블 – 1 미터
V420-WUB-1M

키트 – 외부 전원 입력 (
1m ) 및 전원 공급 장치 ( 2m )가있는 USB 브레이크 아웃 케이블 V420-AC1

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 68

키트 – RS-232 브레이크 아웃 케이블 (DB-15), 외부 전원 입력 (1 미터) 및 전원 공급 장치 (2 미터)
V420-AC0

키트 – USB, IO 및 전원 브레이크 아웃 케이블 (1m) 및 전원 공급 장치 (
2m V420-AC2

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 70

케이블 – RS-232, USB, IO 및 전원 브레이크 아웃 – 1 미터
V420-WRU8X-1M

NIST 추적 가능 측정 보고서가 있는 AutoVISION 검증 교정 카드
98-000265-01
98-000265-02

MicroHAWK F430-F / F420-F / F330-F / F320-F 치수 72



sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
