스마트 카메라

스마트 카메라 요약정보 및 구매

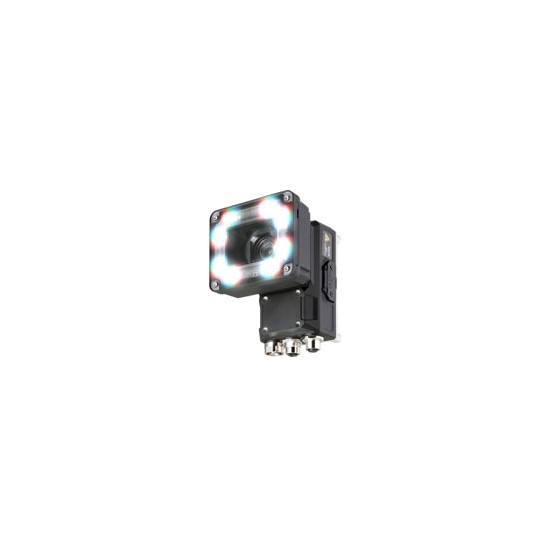

FHV7 시리즈

▶ 생산 현장에서 요구되는 기능성과 속도를 일체형으로 응축

브랜드 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features



모든 제작 장면에 맞는 거의 무한대의 조합

FHV7 스마트 카메라는 렌즈와 조명을 카메라와 자유롭게 결합하고 광학 조건을 특정 제품으로 쉽게 조정할 수 있도록 구성 요소에 대한 몇 가지 옵션을 제공합니다. 카메라 교체 공간은 모듈 교체의 영향을받지 않습니다. 제품 사양에 갑작스런 변경이 발생하더라도 최소 재배치 후 시스템을 준비 할 수 있습니다.
렌즈 모듈과 조명 모듈을 갖춘 올인원 모델도 제공됩니다.

확대하려면 이미지를 클릭하십시오 (새 창에서 열림).

IP67 구조

모듈 교환 후 IP67 방수 구조를 유지하여 습한 환경에서도 사용할 수 있습니다.

고정 나사

교체 가능한 모듈 부품의 나사 탈락 방지 타입을 채용하고 있으며, 생산 라인에 낙하 등에 의한 트러블을 방지 할 수 있습니다.

간편한 외부 조명 추가

조명 컨트롤러를 연결하면 FHV7의 설정 창에서 쉽게 빛 방출 강도를 조정하고 빛 방출을 셔터 해제와 동기화되도록 설정할 수 있습니다.

간편한 필터 교체

조명 커버와 광학 필터는 교체가 가능하므로 먼지에 대한 보호 커버를 준비할 필요가 없습니다.

다양한 제품을 검사하기 위한 단일 카메라

멀티 컬러 라이트
컬러 변형을 수용합니다.

멀티 컬러 라이트는 다양한 색상을 측정하는 문제에 대한 빠른 해결책을 제공합니다. 예를 들어 생산 라인에서 다양한 색상의 패키지가있는 물체는 각 물체에 맞게 조명 색상을 변경하는 조명으로 적절히 측정됩니다. 제품 디자인이 변경되거나 새 모델이 추가되면 조명을 교체하거나 미세 조정하는 대신 매개 변수를 간단히 변경할 수 있습니다. 생산 라인은 항상 더 다양한 제품을 준비합니다.

다른 색상의 제품을 검사 할 때

제품에 더 많은 색상 옵션이 있기 때문에 일부 색상은 단일 색상 조명 하에서 낮은 명암비를 유발할 수 있습니다. 다색 조명을 사용하면 제품 색상 옵션에 따라 색상을 전환하여 안정적인 검사가 가능합니다.

자동 초점 렌즈
크기 변형을 수용합니다.

자동 초점 렌즈는 59 mm에서 2,000 mm * 1의 초점 거리 범위를 커버합니다. 크기가 다른 제품을 생산하는 경우에도 매개 변수를 사용하여 초점 범위를 쉽게 변경할 수 있습니다. * 2이 기능은 제품을 교체하는 동안 전환을위한 기계 작동을 제거하여보다 단순한 시스템으로 이끄는 동시에 높은 생산성을 제공합니다.
* 1. 렌즈 유형에 따라 다릅니다. 자세한 내용은 카탈로그의 광학 차트를 참조하십시오.
* 2. 세트는 다른 제품 높이에 대해 미리 초점을 맞추고 전환을 수행 할 때 스위치를 전환합니다.

크기가 다른 제품을 검사 할 때

크기가 다른 플라스틱 병과 같은 제품을 검사 할 때 자동 초점 렌즈의 설정을 전환해야만 전환을 수행 할 수 있습니다. 자동 초점 렌즈에는 카메라를 움직이게하는 메커니즘이 필요하지 않습니다.

동급 최강의 해상도 * 3 : 12 메가 픽셀
위치 변동

12 메가 픽셀의 이미지 센서는 더 넓은 영역에 대해 높은 정밀 검사를 가능하게합니다. 따라서 동일한 생산 라인에있는 여러 모델의 서로 다른 검사 지점을 캡처하기 위해 여러 대의 카메라 또는 카메라를 움직이는 메커니즘을 설치할 필요가 없습니다.
* 3. Omron 조사를 기반으로 2018 년 10 월.

부품 검사 범위 확대

카메라를 움직이지 않고도 다양한 자동차 모델의 부품 장착 지점을 정확하고 광범위하게 검사 할 수 있습니다.

사이클 타임을 희생하지 않고 생산 품질 향상

검사 시간이 1/4 * 1로 단축되었습니다.

검사 시간은 기존 센서에 비해 1/4 * 1로 줄일 수 있습니다. 동일한 사이클 시간을 유지하면서보다 정확하고 상세한 품질 검사를 수행 할 수 있습니다.



* 1. 고객의 기계에 설치된 비전 센서를 사용하여 검사 시간을 샘플 비교합니다.
      Omron 조사를 기반으로 2018 년 10 월.
* 2. Omron 조사를 기반으로 2018 년 10 월.



선명한 이미지로 검사가 용이합니다.

이전과 동일한 사이클 시간을 유지하면서 고해상도 이미지로 정밀 검사가 가능합니다. FHV7 스마트 카메라는 이전에는 감지 할 수 없었던 작은 찢어진 자국이나 긁힌 자국을 감지 할 수있어 생산 품질을 높여줍니다.

검사 점 추가

FHV7 스마트 카메라는 생산 품질을 높이기 위해 검사 점을 추가함으로써 발생하는 긴 사이클 시간 문제에 대해 최적의 솔루션을 제공합니다. 시야를 여러 부분으로 나누고 여러 카메라에 할당하거나 고속 비전 시스템을 설치할 필요가 없습니다.

가동 중지 시간없이 설정을 조정할 수 있습니다.

공작물의 변동이나 외부 환경의 변화로 인해 측정 값이 점차적으로 변할 수 있습니다. 이러한 경우에도 2 코어에 분산 된 처리를 통해 측정을 수행 할 때 원인 분석 및 설정 조정을 수행 할 수 있습니다. 가동 중지 시간과 미 검사 항목의 육안 검사를 제거 할 수 있습니다.







Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 구성

FHV7 시리즈 형식 기준

형식에서 제품의 사양을 결정하실 때 이용해주십시오. 주문시에는 "종류"의 형식에서 선택하십시오.

장비의 구성

모듈의 조합은 다음 다섯 가지 구성이 있습니다.



스마트 카메라렌즈내부 조명보호 구조통합 모델외관장비의 구성

40 만 화소
160 만 화소
320 만 화소
500 만 화소
630 만 화소
1200 만 화소

FHV7H - [] 004- []
FHV7H - [] 016- []
FHV7H - [] 032- []
FHV7H - [] 050- []
FHV7H - [] 063R- []
FHV7H - [] 120R- []		C 마운트
렌즈
3Z4SLE
SV -[][][][]V
3Z4SLE
SV -[][][][]H		N / AIP40FHV7H-
[][][][][]-C		C 마운트
렌즈 / IP40
IP67
방수 후드 필요
FHV-XHD-S
FHV-XHD-L		N / AC 마운트
렌즈 / IP67
40 만 화소
160 만 화소
320 만 화소
630 만 화소		FHV7H - [] 004- []
FHV7H - [] 016- []
FHV7H - [] 032- []
FHV7H - [] 063R- []		FHV
렌즈 모듈
FHV-LEM-
S [] []		N / AIP40FHV7H-
[][][][][]-
S [] []		렌즈 모듈 /
IP40
IP67
방수 후드 필요
FHV-XHD-LEM		N / A렌즈 모듈 /
IP67
FHV-
LTM - [] []		IP67FHV7H-
[] [] [] [] [] -
S [] [] - [] []		렌즈 모듈
/ 내장 조명
- IP67



모델 선택

스마트 카메라 모델을 선택하려면 웹 선택기를 사용하십시오.
http://www.ia.omron.com/fhv_select_e
참고 : 특정 모듈 유형에서는 일부 조합의 작동을 보장 할 수 없습니다.
         웹 선택기를 사용하여 이미지 센서, 렌즈, 해상도 및 조명의 올바른 조합으로 사용하십시오.

주문 정보

스마트 카메라

C 마운트 타입



외관해상도형식
컬러흑백
40 만 화소FHV7H-C004-CFHV7H-M004-C
160 만 화소FHV7H-C016-CFHV7H-M016-C
320 만 화소FHV7H-C032-CFHV7H-M032-C
500 만 화소FHV7H-C050-CFHV7H-M050-C
640 만 화소FHV7H-C063R-CFHV7H-M063R-C
1200 만 화소FHV7H-C120R-CFHV7H-M120R-C



렌즈 모듈 일체형 타입



외관초점 거리형식
자동 초점 렌즈6 mmFHV-LEM-S06
9 mmFHV-LEM-S09
12 mmFHV-LEM-S12
16 mmFHV-LEM-S16
25 mmFHV-LEM-S25



C 마운트 렌즈에 대한 자세한 내용은 비전 액세서리 카탈로그 (카탈로그 번호 Q198)를 참조하십시오.

조명 모듈



외관조명 컬러형식
멀티 컬러FHV-LTM-MC
적색FHV-LTM-R
백색FHV-LTM-W
IRFHV-LTM-IR



렌즈 모듈을 포함한 올인원 모델



외관해상도렌즈 종류초점 거리형식
컬러흑백
40 만 화소자동 초점 렌즈6 mmFHV7H-C004-S06FHV7H-M004-S06
9 mmFHV7H-C004-S09FHV7H-M004-S09
12 mmFHV7H-C004-S12FHV7H-M004-S12
16 mmFHV7H-C004-S16FHV7H-M004-S16
25 mmFHV7H-C004-S25FHV7H-M004-S25
160 만 화소자동 초점 렌즈6 mmFHV7H-C016-S06FHV7H-M016-S06
9 mmFHV7H-C016-S09FHV7H-M016-S09
12 mmFHV7H-C016-S12FHV7H-M016-S12
16 mmFHV7H-C016-S16FHV7H-M016-S16
25 mmFHV7H-C016-S25FHV7H-M016-S25
320 만 화소자동 초점 렌즈6 mmFHV7H-C032-S06FHV7H-M032-S06
9 mmFHV7H-C032-S09FHV7H-M032-S09
12 mmFHV7H-C032-S12FHV7H-M032-S12
16 mmFHV7H-C032-S16FHV7H-M032-S16
25 mmFHV7H-C032-S25FHV7H-M032-S25
640 만 화소자동 초점 렌즈6 mmFHV7H-C063R-S06FHV7H-M063R-S06
9 mmFHV7H-C063R-S09FHV7H-M063R-S09
12 mmFHV7H-C063R-S12FHV7H-M063R-S12
16 mmFHV7H-C063R-S16FHV7H-M063R-S16
25 mmFHV7H-C063R-S25FHV7H-M063R-S25



렌즈 및 조명 모듈을 포함한 올인원 모델



외관해상도렌즈 종류초점 거리조명 색상형식
컬러흑백
40만 화소자동
초점
렌즈		6 mm멀티 컬러FHV7H-C004-S06-MCFHV7H-M004-S06-MC
적색---FHV7H-M004-S06-R
백색FHV7H-C004-S06-WFHV7H-M004-S06-W
IR---FHV7H-M004-S06-IR
9 mm멀티 컬러FHV7H-C004-S09-MCFHV7H-M004-S09-MC
적색---FHV7H-M004-S09-R
백색FHV7H-C004-S09-WFHV7H-M004-S09-W
IR---FHV7H-M004-S09-IR
12 mm멀티 컬러FHV7H-C004-S12-MCFHV7H-M004-S12-MC
적색---FHV7H-M004-S12-R
백색FHV7H-C004-S12-WFHV7H-M004-S12-W
IR---FHV7H-M004-S12-IR
16 mm멀티 컬러FHV7H-C004-S16-MCFHV7H-M004-S16-MC
적색---FHV7H-M004-S16-R
백색FHV7H-C004-S16-WFHV7H-M004-S16-W
IR---FHV7H-M004-S16-IR
25 mm멀티 컬러FHV7H-C004-S25-MCFHV7H-M004-S25-MC
적색---FHV7H-M004-S25-R
백색FHV7H-C004-S25-WFHV7H-M004-S25-W
IR---FHV7H-M004-S25-IR
160 만
화소		자동
초점
렌즈		6 mm멀티 컬러FHV7H-C016-S06-MCFHV7H-M016-S06-MC
적색---FHV7H-M016-S06-R
백색FHV7H-C016-S06-WFHV7H-M016-S06-W
IR---FHV7H-M016-S06-IR
9 mm멀티 컬러FHV7H-C016-S09-MCFHV7H-M016-S09-MC
적색---FHV7H-M016-S09-R
백색FHV7H-C016-S09-WFHV7H-M016-S09-W
IR---FHV7H-M016-S09-IR
12 mm멀티 컬러FHV7H-C016-S12-MCFHV7H-M016-S12-MC
적색---FHV7H-M016-S12-R
백색FHV7H-C016-S12-WFHV7H-M016-S12-W
IR---FHV7H-M016-S12-IR
16 mm멀티 컬러FHV7H-C016-S16-MCFHV7H-M016-S16-MC
적색---FHV7H-M016-S16-R
백색FHV7H-C016-S16-WFHV7H-M016-S16-W
IR---FHV7H-M016-S16-IR
25 mm멀티 컬러FHV7H-C016-S25-MCFHV7H-M016-S25-MC
적색---FHV7H-M016-S25-R
백색FHV7H-C016-S25-WFHV7H-M016-S25-W
IR---FHV7H-M016-S25-IR
320 만
화소		자동
초점
렌즈		6 mm멀티 컬러FHV7H-C032-S06-MCFHV7H-M032-S06-MC
적색---FHV7H-M032-S06-R
백색FHV7H-C032-S06-WFHV7H-M032-S06-W
IR---FHV7H-M032-S06-IR
9 mm멀티 컬러FHV7H-C032-S09-MCFHV7H-M032-S09-MC
적색---FHV7H-M032-S09-R
백색FHV7H-C032-S09-WFHV7H-M032-S09-W
IR---FHV7H-M032-S09-IR
12 mm멀티 컬러FHV7H-C032-S12-MCFHV7H-M032-S12-MC
적색---FHV7H-M032-S12-R
백색FHV7H-C032-S12-WFHV7H-M032-S12-W
IR---FHV7H-M032-S12-IR
16 mm멀티 컬러FHV7H-C032-S16-MCFHV7H-M032-S16-MC
적색---FHV7H-M032-S16-R
백색FHV7H-C032-S16-WFHV7H-M032-S16-W
IR---FHV7H-M032-S16-IR
25 mm멀티 컬러FHV7H-C032-S25-MCFHV7H-M032-S25-MC
적색---FHV7H-M032-S25-R
백색FHV7H-C032-S25-WFHV7H-M032-S25-W
IR---FHV7H-M032-S25-IR
640 만
화소		자동
초점
렌즈		6 mm멀티 컬러FHV7H-C063R-S06-MCFHV7H-M063R-S06-MC
적색---FHV7H-M063R-S06-R
백색FHV7H-C063R-S06-WFHV7H-M063R-S06-W
IR---FHV7H-M063R-S06-IR
9 mm멀티 컬러FHV7H-C063R-S09-MCFHV7H-M063R-S09-MC
적색---FHV7H-M063R-S09-R
백색FHV7H-C063R-S09-WFHV7H-M063R-S09-W
IR---FHV7H-M063R-S09-IR
12 mm멀티 컬러FHV7H-C063R-S12-MCFHV7H-M063R-S12-MC
적색---FHV7H-M063R-S12-R
백색FHV7H-C063R-S12-WFHV7H-M063R-S12-W
IR---FHV7H-M063R-S12-IR
16 mm멀티 컬러FHV7H-C063R-S16-MCFHV7H-M063R-S16-MC
적색---FHV7H-M063R-S16-R
백색FHV7H-C063R-S16-WFHV7H-M063R-S16-W
IR---FHV7H-M063R-S16-IR
25 mm멀티 컬러FHV7H-C063R-S25-MCFHV7H-M063R-S25-MC
적색---FHV7H-M063R-S25-R
백색FHV7H-C063R-S25-WFHV7H-M063R-S25-W
IR---FHV7H-M063R-S25-IR

광학 필터



항목형식
편광 필터가시 광선 용FHV-XPL
편광 필터적외선 및 가시 광선 모두FHV-XPL-IR
확산 필터FHV-XDF



방수 후드

조명 모듈을 사용하지 않고 IP67 보호 등급을 만족하려는 경우에 필요합니다.



항목형식
렌즈 모듈 용 방수 후드FHV-XHD-LEM
C 마운트 렌즈 (쇼트) 용 방수 후드 * 1FHV-XHD-S
C 마운트 렌즈 (롱) 용 방수 후드 * 2FHV-XHD-L



* 1. 다음 렌즈와 함께 사용할 수 있습니다.
      3Z4S-LE SV-0614V, 3Z4S-LE SV-0813V, 3Z4S-LE SV-1214V, 3Z4S-LE SV-1614V, 3Z4S-LE SV-2514V
* 2. 다음 렌즈와 함께 사용할 수 있습니다.
      3Z4S-LE SV-0614H, 3Z4S-LE SV-0814H, 3Z4S-LE SV-1214H, 3Z4S-LE SV-1614H,
      3Z4S-LE SV-2514H, 3Z4S-LE SV-3514H, 3Z4S-LE SV-5014H

케이블



항목케이블 길이형식
I / O 케이블 (내굴곡)2mFHV-VDB 2M
3mFHV-VDB 3M
5mFHV-VDB 5M
10mFHV-VDB 10M
20mFHV-VDB 20M
I / O 케이블 (내굴곡, 라이트 앵글)2mFHV-VDLB 2M
3mFHV-VDLB 3M
5mFHV-VDLB 5M
10mFHV-VDLB 10M
20mFHV-VDLB 20M
이더넷 케이블 (내굴곡)2mFHV-VNB 2M
3mFHV-VNB 3M
5mFHV-VNB 5M
10mFHV-VNB 10M
20mFHV-VNB 20M
이더넷 케이블 (내굴곡, 라이트 앵글)2mFHV-VNLB 2M
3mFHV-VNLB 3M
5mFHV-VNLB 5M
10mFHV-VNLB 10M
20mFHV-VNLB 20M



액세서리



항목형식
스마트 카메라 및 조명 컨트롤러용 베이스 마운트FHV-XMT-7
조명 컨트롤러용 베이스 마운트FHV-XMT-7-TCC
조명 커버 (교환 용) * 1FHV-XCV
방수 캡 (교체 용)이더넷 커넥터 용FHV-XWC-ECN
조명 커넥터용FHV-XWC-LCN
방수 패킹 * 2
(교체 용, 5 개)		카메라 용FHV-XWP-CAM
조명 모듈용FHV-XWP-LTM
방수 후드용FHV-XWP-HD-SL
3740_lu_11_9조명 모듈용 차광시트 (교환용, 3 개) * 2FHV-XLS-LTM



 * 1. 적응 조명 모듈
     FHV-LTM-W, FHV-LTM-R, FHV-LTM-IR, FHV-LTM-MC
* 2. 모듈을 제거하면 항상 교체하십시오.

액세서리



외관상세형식

EtherNet / IP 및 EtherNet을
위한 산업용 스위칭 허브		3 포트오류 감지 기능 없음소비 전류 :
0.08A		W4S1-03B
5 포트오류 감지 기능 없음소비 전류 :
0.12A		W4S1-05B
5 포트오류 감지 기능 있음W4S1-05C



렌즈

자세한 내용은 비전 액세서리 카탈로그 (카탈로그 번호 Q198)를 참조하십시오.



해상도카메라 모델소자 사이즈추천 렌즈
표준 렌즈텔레센트릭 렌즈내진동 충격 렌즈
40 만 화소FHV7H - [] 0041 / 2.9 "상당SV-V 시리즈VS-TCH 시리즈VS-MCA 시리즈
비 텔레 매크로
VS-MC 시리즈
160 만 화소FHV7H - [] 0161 / 2.9 "상당
320 만 화소FHV7H - [] 0321 / 1.8 "상당SV-H 시리즈
500 만 화소FHV7H - [] 0602 / 3 "상당
640 만 화소FHV7H - [] 063R1 / 1.8 "상당
1200 만 화소FHV7H - [] 120R1 / 1.7 "상당





Specifications



스마트 카메라



형식FHV7H-
M004-C		FHV7H
-C004-C		FHV7H-
M016-C		FHV7H
-C016-C		FHV7H-
M032-C		FHV7H
-C032-C
주요
사양		동작
모드		표준모드가능
2배속
멀티입력		가능
논스톱
조정모드		가능
병렬 처리가능
멀티 인풋 매수2566436
본체 메모리
로깅 매수		2145225 명
가능한 장면 수128 * 1
UI 작업원격 조작 도구
설정 방법플로우 편집을 사용하여 처리 플로우를 작성
언어일본어, 영어, 중국어 간체, 중국어 번체, 독일어, 프랑스어, 이탈리아어, 스페인어, 한국어, 베트남어, 폴란드어
이미징CMOS
이미지 요소		1 / 2.9 인치 상당1 / 2.9 인치 상당1 / 1.8 인치 상당
컬러 / 흑백흑백컬러흑백컬러흑백컬러
유효 픽셀
(H x V)		720 × 5401440 × 10802048 × 1536
픽셀 크기6.9 × 6.9㎛3.45 × 3.45㎛3.45 × 3.45㎛
이미징 영역
H × V
(대각선)		5.0 × 3.8 (6.3 mm)5.0 × 3.8 (6.3 mm)7.1 × 5.3 (8.9 mm)
셔터 시스템글로벌 셔터
셔터 기능전자 셔터 : 셔터 속도는 1 μs에서 100 ms까지 설정할 수 있습니다.
부분 기능4 ~ 540 라인
(4 라인 단위)		4 ~ 1080 라인
(4 라인 단위)		4 ~ 1536 라인
(4 라인 단위)
프레임 속도
(이미지
획득 시간)		430 fps (2.3 ms)224fps (4.5ms)55fps (18.0ms)
렌즈 장착C 마운트
시야,
설치 거리		시야 및 설치 거리에 따라 렌즈 선택
외부
인터페이스		시리얼 통신RS-232C × 1

Ethernet 통신

프로토콜 : 무수 순 (TCP / UDP)
I / F : 1000BASE-T × 1
EtherNet / IP 통신유 (대상 / 이더넷 포트)
PROFINET유 (슬레이브 / 이더넷 포트), 적합 클래스 A
병렬 I / ONPN / PNP 공통
병렬 I / F고속 입력 : 1, 일반 입력 : 3, 고속 출력 : 1, 일반 출력 : 4
엔코더 I / FN / A
모니터 I / FN / A
USB I / FN / A
SD 카드 I / FmicroSD 카드 : SDHC × 1
표시등메인부PWR : 녹색, RUN : 녹색, LINK : 황색, BUSY : 녹색, OR : 황색, ERR : 적색
SD카드SD ACCESS : 노란색
전원 전압21.6 VDC ~ 26.4 VDC (20 m 입출력 케이블이 연결된 경우 24.0 VDC ~ 26.4 VDC입니다.)
소비 전류조명 모듈 사용시 : 4.2 A
조명 모듈 미사용시 : 0.60 A
사용
환경		주위 온도 범위작동 : 0 ~ + 40 ° C, 보관시 : -25 ~ + 65 ° C (결빙 또는 결로 현상 없음)
주위 습도 범위작동 및 보관 : 35 ~ 85 % RH (결로가 없을 때)
주위 환경부식성 가스가 없음
진동 내성150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
충격 내성충격력 : 150 m / s 2 , 시험 방향 : 6 방향, 각 3 회 (상하, 전후, 좌우)
내 노이즈 성고속 트랜지언트 버스트
• DC 전원
직접 주입 : 2kV, 펄스 상승 : 5ns, 펄스 폭 : 50ns, 버스트 연속 시간 : 15ms / 0.75ms,주기 : 300ms, 적용 시간 : 1 분.
• I/O 라인
직접 주입 : 1kV, 펄스 상승 : 5ns, 펄스 폭 : 50ns, 버스트 연속 시간 : 15ms / 0.75ms, 시간 : 300ms, 적용 시간 : 1 분.
접지D 종 접지 (100 Ω 이하의 접지 저항) * 2
외형외형 치수110 mm × 68.5 mm × 55.5 mm (H × W × D)
질량대략 670 g
보호 구조조명 모듈 또는 방수 후드 포함 : IEC60529 - IP67 (커넥터 캡 제외)
위 내용 이외 : IEC60529 - IP40
케이스 재질알루미늄 다이 캐스팅 (ADC12)
부속품• 본체에 장착 된 이더넷 케이블 용 커넥터 캡 : 1
• 외부 조명용 커넥터 캡 (본체에 장착) : 1 개
• C 마운트 캡 (본체에 장착) : 1 개
• C 마운트 덮개 (본체에 장착) ) : 1
• 취급 설명서 : 1
• SYSMAC 회원 등록 : 1
• 준수 시트 : 1



형식FHV7H-
M050-C		FHV7H
-C050-C		FHV7H-
M063R-C		FHV7H
-C063R-C		FHV7H
-M120R-C		FHV7H
-C120R-C
주요사양동작
모드		표준 모드가능
2 배속
멀티 입력		가능
논스톱
조정
모드		가능
병렬 처리가능
멀티 인풋
 매수		251910
본체 메모리
로깅 매수		15125
장면 수128 * 1
UI 작업원격 조작 도구
설정 방법플로우 편집을 사용하여 처리 플로우를 작성하십시오.
언어일본어, 영어, 중국어 간체, 중국어 번체, 독일어, 프랑스어, 이탈리아어, 스페인어, 한국어, 베트남어, 폴란드어
이미징CMOS
이미지 요소		2/3 인치 상당1 / 1.8 인치 상당1 / 1.7 인치 상당
컬러 / 흑백흑백컬러흑백컬러흑백컬러
유효 픽셀
(H x V)		2448 × 20483072 × 20484000 × 3000
픽셀 크기3.45 × 3.45㎛2.4 × 2.4 ㎛1.85 × 1.85㎛
이미징 영역 H × V
(대각선)		8.5 × 7.1 (11.1mm)7.4 × 5.0 (8.9 mm)7.4 × 5.6 (9.3 mm)
셔터 시스템글로벌 셔터롤링 셔터
(글로벌 리셋 모드 호환 가능)
셔터 기능전자 셔터 : 셔터 속도는 1 μs에서 100 ms까지 설정할 수 있습니다.전자 셔터 : 셔터 속도는 55 μs에서 100 ms까지 설정할 수 있습니다.전자 셔터 : 셔터 속도는 84 μs에서 100 ms까지 설정할 수 있습니다.
부분 기능4 ~ 2048 라인
(4 라인 단위)		4 ~ 2048 라인
(4 라인 단위)		4 ~ 3000 라인
(4 라인 단위)
프레임 속도 (이미지
획득 시간)		35fps (28.0ms)59fps (16.7ms)19fps (25.0ms)
렌즈 장착C 마운트
시야,
설치 거리		시야 및 설치 거리에 따라 렌즈 선택
외부
인터페이스		시리얼 통신RS-232C × 1
EtherNet프로토콜 : 무수 순 (TCP / UDP)
I / F : 1000BASE-T × 1
EtherNet / IP유 (대상 / 이더넷 포트)
PROFINET유 (슬레이브 / 이더넷 포트), 적합 클래스 A
병렬 I / ONPN / PNP 공통
병렬 I / F고속 입력 : 1, 일반 입력 : 3, 고속 출력 : 1, 일반 출력 : 4
엔코더 I / FN / A
모니터 I / FN / A
USB I / FN / A
SD 카드 I / FmicroSD 카드 : SDHC × 1
표시등메인부PWR : 녹색, RUN : 녹색, LINK : 황색, BUSY : 녹색, OR : 황색, ERR : 적색
SD카드SD ACCESS : 노란색
전원 전압21.6 VDC ~ 26.4 VDC (20 m 입출력 케이블이 연결된 경우 24.0 VDC ~ 26.4 VDC입니다.)
소비 전류조명 모듈 사용시 : 4.2 A
조명 모듈 미사용시 : 0.60 A
사용환경주위 온도 범위작동 : 0 ~ + 40 ° C, 보관시 : -25 ~ + 65 ° C (결빙 또는 결로 현상 없음)
주위 습도 범위작동 및 보관 : 35 ~ 85 % RH (결로가 없을 때)
주위 환경부식성 가스가 없음
진동내성
(내구)		10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
(단, 렌즈 모듈 장착시에는 10 ~ 150Hz 편 진폭 0.15mm X / Y / Z 방향 각 8 분 10 회)
충격내성
(내구)		150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
내 노이즈 성고속 트랜지언트 버스트
• DC 전원
직접 주입 : 2kV, 펄스 상승 : 5ns, 펄스 폭 : 50ns, 버스트 연속 시간 : 15ms / 0.75ms,주기 : 300ms, 적용 시간 : 1 분.
• 입출력 라인
직접 주입 : 1kV, 펄스 상승 : 5ns, 펄스 폭 : 50ns, 버스트 연속 시간 : 15ms / 0.75ms, 시간 : 300ms, 적용 시간 : 1 분.
접지D 종 접지 (100 Ω 이하의 접지 저항) * 2
외형외형 치수110 mm × 68.5 mm × 55.5 mm (H × W × D)
무게대략 670 g
보호 구조조명 모듈 또는 방수 후드 포함 : IEC60529 - IP67
(커넥터 캡 제외)
위 내용 이외 : IEC60529 - IP40
케이스 재질알루미늄 다이 캐스팅 (ADC12)
부속품• 본체에 장착 된 이더넷 케이블 용 커넥터 캡 : 1
• 외부 조명용 커넥터 캡 (본체에 장착) : 1 개
• C 마운트 캡 (본체에 장착) : 1 개
• C 마운트 커버 (본체에 장착) ) : 1
• 취급 설명서 : 1
• SYSMAC 회원 등록 안내 : 1
• 준수 시트 : 1



* 1. 전환 장면 그룹 데이터 도구를 사용하면 장면 수를 최대 1,024 개까지 늘릴 수 있습니다.
* 2. 기존 제 3 종 접지

렌즈 모듈



형식FHV-
LEMS06		FHV-
LEMS09		FHV-
LEMS12		FHV-
LEMS16		FHV-
LEMS25
초점 거리6 mm9 mm12 mm16 mm25 mm
설치 거리59 ~
1000 mm		60 ~
1000mm		60 ~
1000mm		110 ~
2000 mm		188 ~
2000mm
사용
환경		주위 온도 범위작동 : 0 ~ + 40 ° C,
보관시 : -25 ~ + 65 ° C (결빙 또는 결로 현상 없음)
주위 습도 범위작동 및 보관 : 35 ~ 85 % RH (결로가 없을 때)
주위 환경부식성 가스가 없음
진동 내성 (내구성)진동 주파수 : 10 ~ 150Hz, 반폭 : 0.15mm *, 진동
방향 : X / Y / Z, 스윕 시간 : 8 분 / 스윕, 스윕 카운트 : 10
충격 내성 (내구성)충격력 : 150 m / s 2 , 시험 방향 : 6 방향, 각 3 회 (상하, 전후, 좌우)
외형외형 치수50mm × 41mm × 31mm (H × W × D)
질량대략 50 그램
케이스 재질폴리 카보네이트
부속품• FHV-LEM-S 전용 커버 : 1 개
• 나사 : M3 × 8mm : 5 개 (예비품 1 개 포함)
• 취급 설명서 : 1
• 준수 안내서 : 1



* 렌즈 모듈을 제품에 장착하면 내진 사양이 변경됩니다.

조명 모듈



형식FHV-LTM-WFHV-LTM-RFHV-LTM-IRFHV-LTM-MC
조명 색상백색적색적외선멀티 컬러
피크 파장-Typ. 630 nmTyp. 850 nmR : Typ. 630 nm
G : Typ. 525 nm
B : Typ. 465 nm
IR : Typ. 850 nm
광원LEDLEDLEDLED
위험 그룹그룹 2그룹 1그룹 1R : 그룹 1
G : 그룹 2
B : 그룹 2
IR : 그룹 1
사용
환경		주위 온도 범위작동 : 0 ~ + 40 ° C,
보관시 : -25 ~ + 65 ° C (결빙 또는 결로 현상 없음)
주위 습도 범위작동 및 보관 : 35 ~ 85 % RH (결로가 없을 때)
사용 환경부식성 가스가 없음
진동 내성 (내구성)10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
충격 내성 (내구성)150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
외형 치수52mm × 91mm × 77mm (H × W × D)
질량270 g270 g270 g270 g
재질알루미늄 다이캐스팅 (ADC12), 폴리 카보네이트
부속품• 방수 패킹 (소형) FHV-XWP-CAM : 1
• 방수 패킹 (대형) FHV-XWP-LTM : 1
• 차광 시트 FHV-XLS-LTM : 1
• 조명 커버 FHV-XCV : 1
• 육각 렌치 (길이 : 60 mm) : 1
• 사용 설명서 : 1
• 준수 서 : 1



광학 필터



형식FHV-XDFFHV-XPLFHV-XPL-IR
필터 유형확산 필터편광 필터편광 필터
대응 파장가시 광선에서 적외선가시광가시 광선에서 적외선
적응 조명 모듈FHV-LTM-W
FHV-LTM-R
FHV-LTM-IR
FHV-LTM-MC		FHV-LTM-W
FHV-LTM-R
FHV-LTM-MC (적외선
은 사용하지 않습니다.)		FHV-LTM-W
FHV-LTM-R
FHV-LTM-IR
FHV-LTM-MC
사용
환경		주위 온도 범위작동 : 0 ~ + 40 ° C,
보관시 : -25 ~ + 65 ° C (결빙 또는 결로 현상 없음)
주위 습도 범위작동 및 보관 : 35 ~ 85 % RH (결로가 없을 때)
주위 환경부식성 가스가 없음
진동 내성 (내구성)10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
충격 내성 (내구성)50m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
재질알루미늄 (A6061), 폴리 카보네이트
무게대략 70 g대략 70 g대략 70 g



방수 후드



형식FHV-XHD-SFHV-XHD-LFHV-XHD-LEM
적합한 렌즈3Z4S-LE SV-V 시리즈
SV-0614V
SV-0813V
SV-1214V
SV-1614V
SV-2514V		3Z4S-LE SV-H 시리즈
SV-0614H ※ 1
SV-0814H ※ 2
SV-1214H
SV-1614H
SV-2514H
SV-3514H
SV-5014H		FHV-LEM-S 시리즈
FHV-LEM-S06
FHV-LEM-S09
FHV-LEM-S12
FHV-LEM-S16
FHV-LEM-S25
사용
환경		주위 온도 범위작동 : 0 ~ + 40 ° C,
보관시 : -25 ~ + 65 ° C (결빙 또는 결로 현상 없음)
주위 습도 범위작동 및 보관 : 35 ~ 85 % RH (결로가 없을 때)
주위 환경부식성 가스가 없음
진동 내성 (내구성)10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
충격 내성 (내구성)150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
재질알루미늄 (A6061), 폴리 카보네이트
무게대략 220 g대략 220 g대략 220 g



*1. FHV7H - [] 050, FHV7H - [] 063R, FHV7H - [] 120R에서는 사용할 수 없습니다.
* 2. FHV7H - [] 050에서는 사용할 수 없습니다.

I / O 케이블



형식FHV-VDB 2MFHV-VDB 3MFHV-VDB 5M
케이블 길이2m3m5m
케이블 유형내굴곡 케이블
커넥터 유형스트레이트
커넥터		라이트 앵글
커넥터		스트레이트
커넥터		라이트 앵글
커넥터		스트레이트
커넥터		라이트 앵글
커넥터
전선 사이즈전원 선AWG21
기타AWG26
케이블 직경9.0 ± 0.3 mm dia.
최소 굴곡 반경고정 사용 : 54 mm, 슬라이딩 사용 : 72 mm
사용
환경		주위 온도 범위작동시 : -30 ~ + 80 ° C,
보관시 : -30 ~ + 100 ° C (결빙 또는 결로 현상 없음)
주위 습도 범위작동 및 보관 : 0 - 93 % RH (결로가 없을 때)
주위 환경부식성 가스가 없음
진동 내성 (내구성)10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
충격 내성 (내구성)150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
재질금형 부 : 나일론, 열가소성 폴리 우레탄, 외장 부 : PVC
무게대략 270 g대략 390 g대략 620 g





형식FHV-VDB 10MFHV-VDB 20M
케이블 길이10m20m
케이블 유형내 굴곡 케이블
커넥터 유형스트레이트
커넥터		라이트 앵글
커넥터		스트레이트
커넥터		라이트 앵글
커넥터
전선 사이즈전원 선AWG21
기타AWG26
외경9.0 ± 0.3 mm dia.
최소 굽힘 반경고정 사용 : 54 mm, 슬라이딩 사용 : 72 mm
사용 환경주위 온도 범위작동시 : -30 ~ + 80 ° C,
보관시 : -30 ~ + 100 ° C (결빙 또는 결로 현상 없음)
주위 습도 범위작동 및 보관 : 0 - 93 % RH (결로가 없을 때)
주위 환경부식성 가스가 없음
진동 내성 (내구성)10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
충격 내성 (내구성)150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
재질금형 부 : 나일론, 열가소성 폴리 우레탄, 외장 부 : PVC
무게대략 1200 g대략 2350 g

이더넷 케이블



형식FHV-VNB 2MFHV-VNB 3MFHV-VNB 5M
케이블 길이2m3m5m
케이블 유형내 굴곡 케이블
커넥터 유형스트레이트
커넥터		라이트 앵글
커넥터		스트레이트
커넥터		라이트 앵글
커넥터		스트레이트
커넥터		라이트 앵글
커넥터
외경7.2 + 0.3 mm dia.
최소 굴곡 반경고정 사용 : 35 mm, 슬라이딩 사용 : 70 mm
사용
환경		주위 온도 범위작동시 : -40 ~ + 80 ° C,
보관시 : -40 ~ + 100 ° C (결빙 또는 결로 현상 없음)
주위 습도 범위작동 및 보관 : 0 - 93 % RH (결로가 없을 때)
주위 환경부식성 가스가 없음
진동 내성 (내구성)10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
충격 내성 (내구성)150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
재질금형 부 : 나일론, 열가소성 폴리 우레탄, 시스 부분 : 폴리 우레탄
무게대략 210 g대략 240 g대략 310 g





형식FHV-VNB 10MFHV-VNB 20M
케이블 길이10m20m
케이블 유형내 굴곡 케이블
커넥터 유형스트레이트
커넥터		라이트 앵글
커넥터		스트레이트
커넥터		라이트 앵글
커넥터
외경7.2 + 0.3 mm dia.
최소 굴곡 반경고정 사용 : 35 mm, 슬라이딩 사용 : 70 mm
사용
환경		주위 온도 범위작동시 : -40 ~ + 80 ° C,
보관시 : -40 ~ + 100 ° C (결빙 또는 결로 현상 없음)
주위 습도 범위작동 및 보관 : 0 - 93 % RH (결로가 없을 때)
주위 환경부식성 가스가 없음
진동 내성 (내구성)10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
충격 내성 (내구성)150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
재질금형 부 : 나일론, 열가소성 폴리 우레탄, 시스 부분 : 폴리 우레탄
무게대략 380 g대략 730 g





Dimensions

(단위 : mm)

스마트 카메라

C 마운트 모델

FHV7H - [] [] [] [] [] - C

렌즈 모듈을 포함한 올인원 모델

FHV7H - [] [] [] [] [] - S [] []

렌즈 및 조명 모듈을 포함한 올인원 모델

FHV7H - [] [] [] [] [] - S [] [] - [] []

렌즈 모듈

자동 초점 렌즈

FHV-LEM-S [] []

조명 모듈

FHV-LTM - [] []

케이블

I / O 케이블 (직선)

FHV-VDB [] M

I / O 케이블 (직각)

FHV-VDLB [] M

이더넷 케이블 (직선)

FHV-VNB [] M

이더넷 케이블 (직각)

FHV-VNLB [] M

* 케이블 길이는 2m / 3m / 5m / 10m / 20m입니다.

광학 필터 / 라이트 커버

편광 필터, 확산 필터
FHV-XDF / -XPL / -XPL-IR

FHV-XCV

방수 후드

C 마운트 렌즈 용 (쇼트)

FHV-XHD-S

C 마운트 렌즈 (긴)

FHV-XHD-L

렌즈 모듈 용

FHV-XHD-LEM



sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.

Board
