내환경형 원격 터미널 NXR 시리즈 IO-Link I / O 허브

내환경형 원격 터미널 NXR 시리즈 IO-Link I / O 허브 요약정보 및 구매

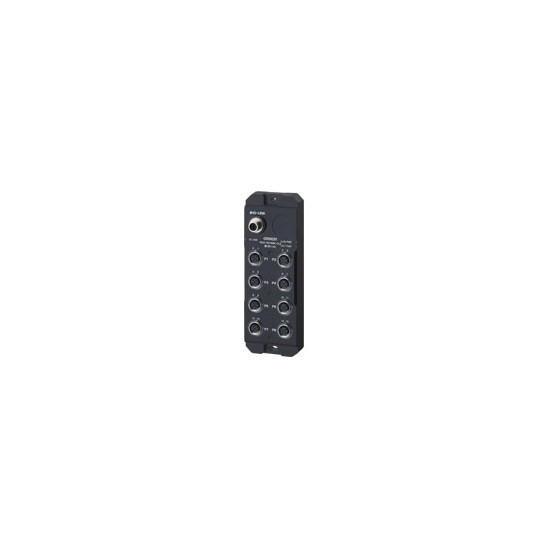

NXR- □ D166C-IL2

▶ IO-Link로 배선 시스템을 구축

원산지	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 스마트 카메라 다음 상품 내환경형 원격 터미널 NXR 시리즈 EtherNet / IP ™ 대응 IO-Link 마스터 유닛

상품 상세설명

Features

생산 설비의 시운전 및 유지 관리 노력을 90 % 절감 * 1

만성적인 엔지니어 부족 문제를 해결하거나 제조 현장에서 정보 기술을 활용하기 위해 산업용 Ethernet이나 IO-Link의 도입이 급속히 진행되고 있습니다.
그 결과, 생산 현장에서는 종래의 필드 네트워크에서 실시하고 있던 시설의 설립 · 유지 보수 방법으로 대처하지 못하고, 출시 기간의 증가와 고장에서 복구 시간 (MTTR)의 증가 등의 문제가 발생하고 있습니다.
이러한 문제에 대한 해결책으로 오므론은 생산 현장의 각 작업 공정의 원격 터미널과 관련된 불필요한 작업과 비효율적 작업을 철저하게 분석하여 설비의 출시 및 유지 보수 공수 절감 및 안정적 운영에 기여하는 기능을 탑재한 "NXR 시리즈"를 개발했습니다.

내환경형 원격 터미널 (IP67 대응)

제어반리스화를 실현

배선 시스템 감소

IO-Link I / O 허브를 추가하면 데이터 활용 기능을 제공하면서 배선을 단순화합니다.

간단하고 빠른 설정 및 시운전

설정 도구에서 IO-Link 파라미터를 일괄 적으로 자동 설정 할 수 있으며, 컨트롤러에서 원격 터미널 설정 및, IO-Link 장치 설정을 일괄적으로 전송할 수 있습니다. 이 기능은 설정 공수를 90 % * 1 줄일 수 있습니다.
* 1. 2020 년 5 월 OMRON의 NX 시리즈와 비교

모든 파라미터를 동시에 업데이트 할 장치를 선택하기만 하면 간단한 구성으로 인적 오류가 방지됩니다.

컨트롤러에서 모든 장치를 한번에 구성하면 각 장치를 개별적으로 구성 할 필요가 없으므로 설정 시간이 크게 줄어듭니다.

통신 품질을 시각화하여 안정적인 작동

정량화 된 Ethernet 통신 및 IO-Link 통신의 통신 상태를 통해 작동 전 네트워크 케이블 링 오류를 찾을 수 있습니다.
작동중에 통신 상태를 모니터링하여 돌발 정지 전에 시스템을 확인할 수 있습니다.

손쉬운 교체 및 빠른 복구로 MTTR 단축

I / O 케이블 및 통신 케이블의 상태 진단 가능

Ethernet 통신 케이블의 대략적인 단선 · 단락시 위치를 보고하고 I / O 케이블의 단선 또는 단락을 감지합니다.

소프트웨어 없이 교체

전용 도구를 사용하지 않고도 하드웨어 스위치에서 IP 주소를 설정할 수 있습니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

규정 준수 정보

형식 별 최신 규정 준수는 "규격 인증 / 적합" 또는 당사 영업 담당자에게 확인하십시오.

NXR 시리즈 IO-Link I / O 허브

이름	I / O 커넥터 포트	입출력 점수	내환경 성능	포트 연결 단자	형식
IO-Link I / O 허브	8	디지털 입력 16 점	IP67	M12 커넥터 A-cording, 암	NXR-ID166C-IL2
IO-Link I / O 허브	8	디지털 입출력 가변 16 점	IP67	M12 커넥터 A-cording, 암	NXR-CD166C-IL2

NXR 시리즈 EtherNet / IP ™ 대응 IO-Link 마스터 유닛

이름	IO-Link 포트	내 환경 성능	포트 연결 단자	형식
EtherNet / IP 대응 IO-Link 마스터 유닛	8	IP67	M12 커넥터 A-cording, 암	NXR-ILM08C-EIT

소프트웨어

FA 통합 툴 패키지 CX-One

상품 명칭	사양			형식
상품 명칭		라이센스 수	미디어	형식
FA 통합 툴 패키지 CX-One Ver.4. □	CX-One은 오므론 PLC 및 구성 요소에 대한 지원 소프트웨어를 통합하는 포괄적인 소프트웨어 패키지입니다. CX-ONE은 다음 OS에서 실행됩니다. Windows XP (Service Pack3 이후 32bit 버전) Windows Vista (32bit 버전 / 64bit 버전) Windows 7 (32bit 버전 / 64bit 버전) Windows 8 (32bit 버전 / 64bit 버전) Windows 8.1 (32bit 버전 / 64bit 버전 Windows 10 (32bit 버전 / 64bit 버전) CX-One Ver.4. □에는 CX-Programmer Ver.9.□이 포함됩니다. 자세한 내용은 CX-One 카탈로그 (SBCZ-063)를 참조하십시오.	1 라이센스* 1	DVD	◎	CXONE-AL01D-V4

* 1. CX-One 멀티 라이센스 상품 (3,10,30,50 라이센스) 및 DVD 미디어만을 제공하고 있습니다.

자동화 소프트웨어 Sysmac Studio

신규 구입시는 DVD와 라이센스를 모두 구입하십시오. DVD와 라이센스의 단독 구매도 가능합니다.
라이센스 판에는 DVD 미디어는 포함되지 않습니다.

상품 명칭	사양			형식
상품 명칭		라이센스 수	미디어	형식
Sysmac Studio 스탠다드 에디션 Ver.1. □□	Sysmac Studio는 NJ/NX 시리즈 CPU 유닛, NY 시리즈 산업용 PC, EtherCAT 슬레이브 및 HMI를 포함한 기계 자동화 컨트롤러의 설정, 프로그래밍, 디버깅 및 유지 관리를 위한 통합 환경을 제공하는 소프트웨어입니다. Windows 7 (32bit 버전 / 64bit 버전) Windows 8 (32bit 버전 / 64bit 버전) Windows 8.1 (32bit 버전 / 64bit 버전) Windows 10 (32bit 버전 / 64bit 버전) * 1 Sysmac Studio 스탠다드 에디션의 DVD 미디어에는 EtherNet / IP, DeviceNet, 시리얼 통신, HMI의 작화 툴 (CX-Designer)이 포함되어 있습니다. 자세한 내용은 제품 정보 페이지를 참조하십시오.	없음 (미디어 만)	Sysmac Studio 32bit 판 DVD	◎	SYSMAC-SE200D
		없음 (미디어 만)	Sysmac Studio 64bit 판 DVD	◎	SYSMAC-SE200D-64
		1 라이센스* 2	-	◎	SYSMAC-SE201L

* 1. SYSMAC-SE200D-64은 Windows 10 (64bit 버전)에서 작동합니다.
* 2. Sysmac Studio는 멀티 라이센스 상품 (3,10,30,50 라이센스)를 준비하고 있습니다.

IO-Link 커넥터 연결 용 케이블

M12 플러그의 IO-Link 마스터 유닛과의 연결에 사용되는 케이블입니다.

품명 / 외관	메이커	사양	케이블 심선 수	커넥터 종류	케이블 인출 방향	케이블 길이	형식
XS2W 케이블 부착 커넥터 (M12 소켓 / M12 플러그)	오므론 주식회사	소켓 M12 (A-coding, 암) -M12 플러그 (A-coding, 수), DC 용	4 심	나사식 커넥터	스트레이트 / 스트레이트	1m	XS2W-D421-C81-F
						2m	XS2W-D421-D81-F
						3m	XS2W-D421-E81-F
						5m	XS2W-D421-G81-F
						10m	XS2W-D421-J81-F

I / O 커넥터 연결 용 케이블

연결 변환 용

IO-Link I / O 허브와 M8 플러그의 외부 접속 기기와의 연결 변환 용 케이블입니다.

품명 / 외관	메이커	사양	케이블 심 선 수	커넥터 종류	케이블 인출 방향	케이블 길이	형식
XS3W 케이블 부착 커넥터 (M8 소켓 / M12 플러그)	오므론 주식회사	-M8 소켓 (A-coding, 암) -M12 플러그 (A-coding 수), DC 용	4 심	(M8) 스크류 커넥터, (M12) 스마트 클릭 커넥터* 1	스트레이트	0.2m	XS3W-M42C-4C2-A

* 1. IO-Link I / O 허브 커넥터는 스마트 클릭 커넥터가 없습니다. 따라서 설치할 때 I / O 케이블의 체결 공구를 사용하십시오.
　 또한 I / O 케이블의 스마트 클릭 커넥터는 나사식 커넥터의 기능도 가지고 있습니다.

I / O 커넥터에 대한 분기 연결

품명 / 외관	메이커	사양	케이블 심 선 수	커넥터 종류	케이블 인출 방향	케이블 길이	형식
XS5R Y 자형 조인트 플러그 / 소켓	오므론 주식회사	M12	-	스마트 클릭 커넥터 * 1	-	-	XS5R-D426-1

* 1. IO-Link I / O 허브 커넥터는 스마트 클릭 커넥터가 없습니다. 설치할 때 I / O 케이블의 체결 공구를 사용하십시오.

커넥터 용 방수 커버

사용하지 않는 M12 커넥터 방수 커버입니다. 이 방수 커버를 사용하면 보호 구조 IP67를 유지할 수 있습니다.

품명 / 외관	메이커	사양	커넥터 종류	형식
M12 용 방수 커버	오므론 주식회사	M12	나사 식 커넥터	XS2Z-22

Specifications

일반 사양

항목		사양
보호 구조		IP67
사용 환경	사용 주위 온도	-10 ~ 55 ℃
	사용 주위 습도	25 ~ 85 % (비 응축)
	사용 주위 환경	부식성 가스가 없을 것
	저장 온도	-25 ~ 65 ℃
	저장 습도	25 ~ 85 % (비 응축)
	사용 고도	2000m 이하
	오염도	오염도 3 이하 : IEC 61010-2-201에 해당
	내 노이즈 성	IEC 61000-4-4에 따라 2kV (전원 선)
	과전압 카테고리	카테고리 Ⅱ : IEC 61010-2-201에 해당
	EMC 내성 수준	지역 B
	진동	10 ~ 60Hz 진폭 0.35mm 60 ~ 150Hz 50m / s ² X, Y, Z 각 방향 80 분
	충격	150m / s ²　 3 축 6 방향 각 3 회
*적합 규격 1**		EU : EN 61131-2, RCM KC : 한국 전파법 등록 IO-Link 적합성

* 1. 형식 별 최신 규정 준수는 "규격 인증 / 적합" 또는 당사 영업 담당자에게 확인하십시오.

장치 사양

항목		사양
형식		NXR-ID166C-IL2	NXR-CD166C-IL2
종류		디지털 입력 허브	디지털 입출력 가변 허브
유닛 / 입력 전원 전압		DC24V (DC20.4 ~ 26.4V)
유닛 / 입력 전원 소비 전류		40mA 이하
유닛 / 입력 전원 최대 전류		0.84A
출력 전압		-	DC24V (DC20.4 ~ 26.4V)
출력 전원 소비 전류		-	40mA 이하
출력 전원 최대 전류		-	2.0A
외형 치수		174 (W) × 24.2 (H) × 62 (D) mm] (커넥터가 포함된 경우 높이 : 37.8mm (H))
절연 방식		비 절연
질량		280g

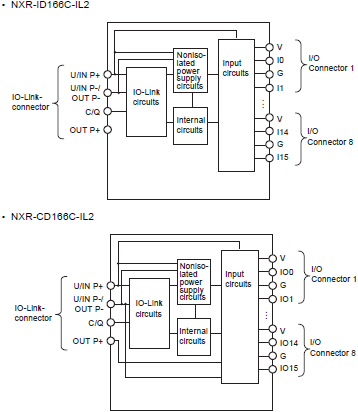

회로 구성
IO-Link 사양	통신 프로토콜	IO-Link 프로토콜
	프레임 유형	2.6 (모델 : 디지털 입력 허브)	2.2 (모델 : 디지털 입출력 가변 허브)
	전송 속도	COM2 : 38.4kbps
		비동기 UART
		1 대 1
	통신 거리	최대 20m
	데이터 정렬	빅 엔디안
	동기 방식	ISDU (indexed service data unit)
	최소 사이클 타임	10ms
	프로세스 입력 데이터 크기	20 바이트
	프로세스 출력 데이터 크기	-	2 바이트
	M-sequence	TYPE_2_V	TYPE_2_V
	공급 업체 ID1	02Hex	02Hex
	공급 업체 ID2	64Hex	64Hex
	공급 업체 이름	OMRON Corporation	OMRON Corporation
	벤더 텍스트	OMRON Corporation	OMRON Corporation
	장치 ID1	05Hex	05Hex
	장치 ID2	00Hex	00Hex
	장치 ID3	01Hex	02Hex
	제품 이름	NXR-ID166C-IL2	NXR-CD166C-IL2
	제품 ID	NXR-ID166C-IL2	NXR-CD166C-IL2
	제품 텍스트	IO-Link I / O Hub	IO-Link I / O Hub
설치 사양	설치 방법	M5 나사 설치
	부착 강도	100N
	커넥터 강도	30N 모든 커넥터에 적용
	커넥터 종류	· IO-Link 커넥터 : M12 (A-coding, 수) · I / O 커넥터 : M12 (A-coding, 암) × 8 개
	나사의 체결 토크	· IO-Link 커넥터 및 I / O 커넥터 (M12 나사) : 0.5 ~ 0.6N · m · 허브 설치 (M5 나사) : 1.47 ~ 1.96N · m
	설치 방향 및 제한	· 설치 방향 : 6 방향 · 제한 : 없음
디지털 입력	입력 점수	16 점	0 ~ 16 점 (가변)
	내부 I / O 커먼 선 처리	PNP
	ON 전압 / ON 전류	DC15V 이상 / 3mA 이상 (각 입력 단자와 G 사이)
	OFF 전압 / OFF 전류	DC5V 이하 / 1mA 이하 (각 입력 단자와 G 사이)
	입력 전류	4.0mA (DC24V시)
	센서 전원 공급 전류	100mA 이하 / 포트
	ON 응답 시간	0.1ms 이하
	OFF 응답 시간	0.2ms 이하
	입력 필터	0ms, 0.5ms, 1ms (공장 출하시 설정), 2ms, 4ms, 8ms, 16ms, 32ms, 64ms, 128ms
	단락 회로 보호 기능	유 * 1
	단락 감지 기능	유 * 1
	단선 감지 기능	유 * 2
디지털 출력	출력 점수	-	0 ~ 16 점 (가변)
	최대 부하 전류	-	500mA / 점
	OFF시 누설 전류	-	0.3mA 이하
	내부 I / O 커먼 선 처리	-	PNP
	ON 응답 시간	-	0.5ms 이하
	OFF 응답 시간	-	1.5ms 이하
	잔류 전압	-	1.2V 이하 (DC0.5A 각 출력 단자와 G 사이)
	단락 회로 보호 기능	-	유 * 3
	단락 감지 기능	-	유 * 3
	단선 감지 기능	-	유 * 4

* 1. I / O 커넥터 전원 + (V)와 전원 - (G) 사이의 단락에 대해 보호 및 감지합니다.
* 2. I / O 커넥터 전원 + (V)의 단선을 감지합니다.
* 3. Pin4- 전원 - (G) 사이와 Pin2- 전원 - (G) 사이의 단락에 대해 보호 및 감지합니다.
* 4. I / O 커넥터의 Pin4과 Pin2의 단선을 감지합니다.

버전 관련 정보

IO-Link I / O 허브와 NXR 시리즈 EtherNet / IP 대응 IO-Link 마스터 유닛, 지원 소프트웨어 및 버전 관계는 다음과 같습니다. 다음 버전 이상 조합의 경우 IO-Link I / O 허브의 각 유닛 버전에서 지원하는 모든 기능을 사용할 수 있습니다.

IO-Link I / O 허브		NXR 시리즈 EtherNet / IP 대응 IO-Link 마스터 유닛	지원 소프트웨어
형식	유닛 버전	NXR-ILM08C-EIT의 유닛 버전	CX-ConfiguratorFDT 버전
NXR-ID166C-IL2	Ver.1.0	Ver.1.0	Ver.2.54
NXR-CD166C-IL2	Ver.1.0	Ver.1.0	Ver.2.54

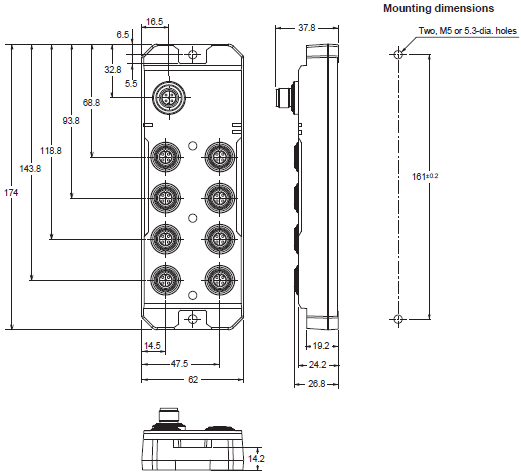

Dimensions

(단위 : mm)

내환경형 원격 터미널 NXR 시리즈 IO-Link I / O 허브
