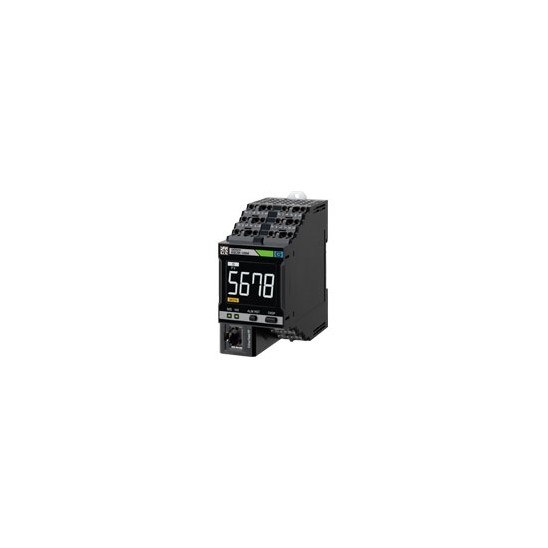

모터 상태 모니터링 장치

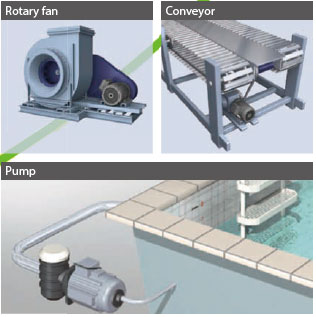

기존의 모터 상태 점검에는 몇가지 점검 항목이 있었습니다. 따라서 모터의 유지 보수 타이밍을 판단하려면 숙련된 유지보수 엔지니어가 필요했습니다.
또한 모터가 많기 때문에 검사에 많은 시간이 소요되었습니다.

K6CM(전류 종합 진단 유형)은 모터의 전류 파형을 관찰하여 모터 상태를 일관되게 모니터링 할 수 있습니다.
또한 K6CM은 임계값 설정을 제공하므로 엔지니어에 의존하지 않고 모터의 유지 보수 시기를 알 수 있습니다.

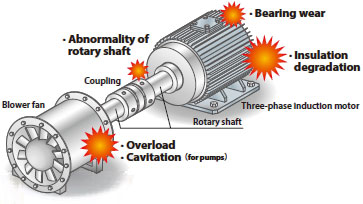

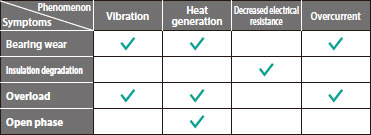

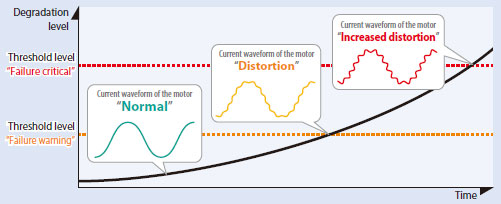

회전축 및 감속기 등의 부하에 이상이 발생하면 모터의 회전이 원활하지 않게되어, 모터의 전류 파형에 왜곡이 발생합니다.
이 변형을 열화도로서 측정하고 있습니다.

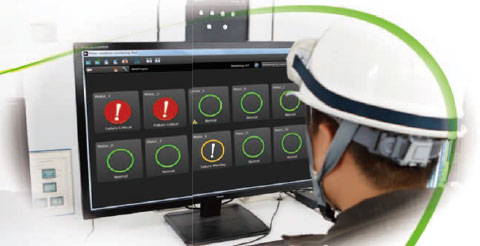

부속 소프트웨어 「Motor Condition Monitoring Tool "을 통해 원격 위치에서 모터의 상태를 파악할 수 있습니다.
※ 화면은 이미지입니다.

카테고리 5 이상의 STP 케이블 (실드 트위스트 페어 케이블)을 사용합니다.

상품 명칭
사이즈 선심 수 (대수) : AWG26 × 4P 케이블 피복 재질 : LSZH * 2	양쪽 커넥터 부착 케이블 (RJ45 / RJ45) RJ45 커넥터 소형 타입 * 1 케이블 색깔 : 황색 * 3
사이즈 선심 수 (대수) : AWG22 × 2P	양쪽 커넥터 부착 케이블 (RJ45 / RJ45) RJ45 커넥터 견고한 타입 * 1 케이블 색상 : 하늘색

			메이커	케이블 길이(m)	형식
			오므론 주식회사	0.3	◎	XS6W-6LSZH8SS30CM-Y
				0.5	◎	XS6W-6LSZH8SS50CM-Y
				1	◎	XS6W-6LSZH8SS100CM-Y
				2	◎	XS6W-6LSZH8SS200CM-Y
				3	◎	XS6W-6LSZH8SS300CM-Y
				5	◎	XS6W-6LSZH8SS500CM-Y
			오므론 주식회사	0.3	◎	XS5W-T421-AMD-K
				0.5	◎	XS5W-T421-BMD-K
				1	◎	XS5W-T421-CMD-K
				2	◎	XS5W-T421-DMD-K
				5	◎	XS5W-T421-GMD-K
				10	◎	XS5W-T421-JMD-K

* 1. 소형 타입의 케이블 길이는 0.2,0.3,0.5,1,1.5,2,3,5,7.5,10,15,20m을 준비하고 있습니다.
　　 견고한 타입의 케이블 길이는 0.3,0.5,1,2,3,5,10,15m을 준비하고 있습니다.
　　 자세한 내용은 "산업용 이더넷 커넥터 카탈로그」(카탈로그 번호 : CDJC-006)를 참조하십시오.
* 2. 제어반내의 사용을 위한 Low Smoke Zero Halogen 케이블.
* 3. 케이블의 색상은 녹색과 파란색도 준비하고 있습니다. 형식 끝이 녹색은 "-G"파란색은 「-B」로 바뀝니다.

K6CM-CI

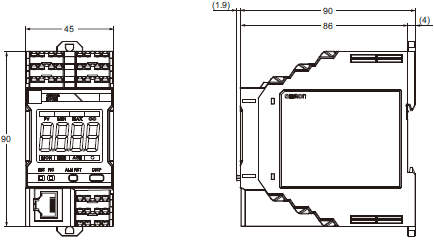

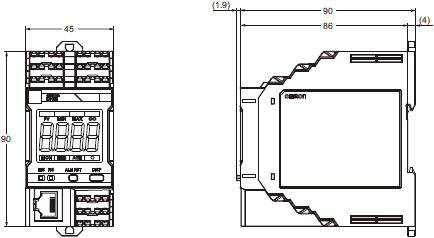

본체

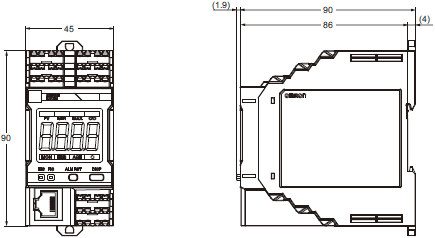

K6CM-CI

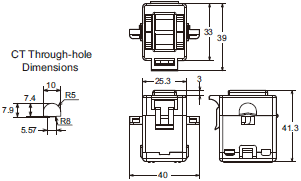

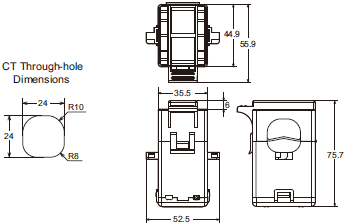

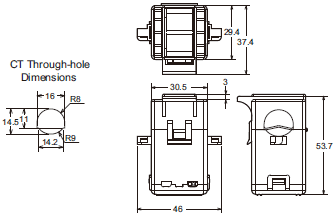

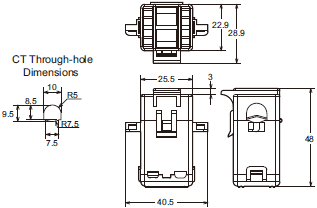

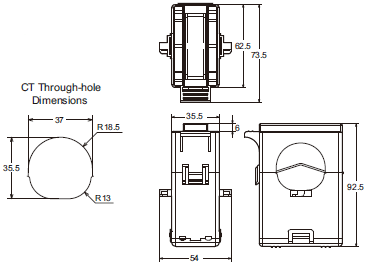

CT

K6CM-CICB005

K6CM-CICB025

K6CM-CICB100

K6CM-CICB200

K6CM-CICB400
K6CM-CICB600

CT 부속 케이블

K6CM-VB

본체

K6CM-VB

진동 및 온도 센서

K6CM-VBS1

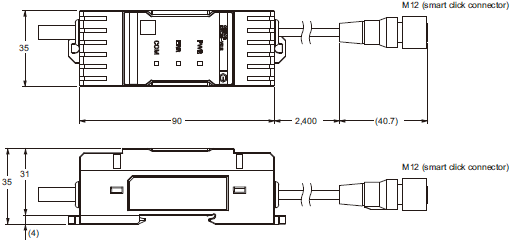

프리 앰프

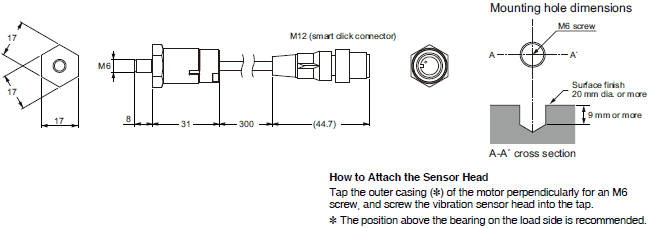

센서 헤드

K6CM-VBSAT1

재질 : SUS430

센서 헤드의 설치 방법
모터 외부 케이싱(*)에 반경이 φ25mm 이상의 평면을 만듭니다.
접착제로 준비한 평면에 부착물을 부착하십시오.
진동 센서 헤드를 부착물에 나사로 고정하십시오.
* 부하측 베어링 위의 위치를 권장

K6CM-IS

본체

K6CM-IS

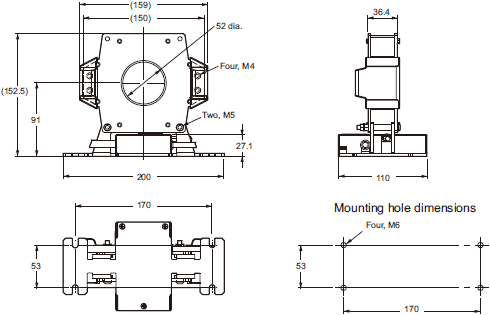

ZCT (IRT)

실내 분할
K6CM-ISZBI52
