안전 라이트 커튼 / 멀티 빔 세이프티 센서

안전 라이트 커튼 / 멀티 빔 세이프티 센서 요약정보 및 구매

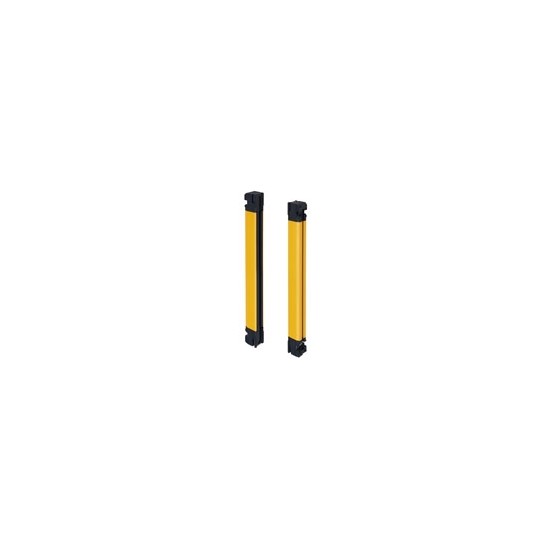

F3SG-SR / PG 시리즈

▶ 상태를 보기 쉽고 정보화에 대응할 수 있는 안전 시스템

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명





Features


이 시리즈는 제조 현장의 안전을 재정의합니다.

생산 현장에서는 세계화와 변종 변량 생산에 대한 유연한 대응이 요구되고 있습니다.
F3SG-SR / PG 시리즈는 다양한 라인업뿐만 아니라 세계 각국의 안전 규격에 대응하고 있습니다.
또한 설계 - 유지 보수까지 안전 시스템 구축의 모든 장면에서 유용한 기능을 제공합니다.
이 시리즈는 모든 제조 현장의 안전 시스템 구축에 기여합니다.

설계 - 라인 전체 설계가 간단 -

하나의 시리즈는 기계 개구부에서 장비의 둘레까지 모든 보호 어플리케이션을 커버합니다.

생산 라인에서 기계 설계를 표준화하고 선택 및 설계의 복잡성을 해소합니다.

F3SG-SR / PG 시리즈 특징 4
F3SG-SR / PG 시리즈 특징 5


본체뿐만 아니라 케이블, 손잡이 등 액세서리도 통일 *

액세서리를 유용 · 공유 할 수 있기 때문에 생산 라인의 설계 · 개조가 쉬워집니다.

세계의 모든 시설 및 장비의 안전 시스템 구축에 기여

F3SG-SR / PG 시리즈 특징 7

세계의 모든 시설 및 장비의 안전 시스템 구축에 기여

유연한 생산 라인 설계를위한 업계에서 가장 광범위한 라인업*

장비 요구 사항에 맞게 유연한 설계 계획을 수립하십시오.
* 2018 년 6 월 당사 조사

독자적인 광학 설계로 장거리 검출을 실현

장거리 감지 기능으로 열악한 환경에서도 안정적인 감지가 가능합니다.

F3SG-SR / PG 시리즈 특징 10

오므론 독자적인 기술로 소형화를 실현

안전 라이트 커튼 F3SG-SR 시리즈와 멀티 빔 세이프티 센서 F3SG-PG 시리즈 일반적인 소형 케이스로 전개.
지금까지보다 유연한 기계 설계가 가능합니다.
* 2018 년 6 월 당사 종래 비 (오므론 STI 사의 멀티 빔 센서 PA46 시리즈)



F3SG-SR / PG 시리즈 특징 11

쉬운 라인 레이아웃 변경

라이트 커튼 F3SG-SR / PG 시리즈는 동일한 케이스이기 때문에 동일한 액세서리를 사용하여 라이트 커튼을 교체하기 만하면됩니다.
새로운 라이트 커튼 용 액세서리를 선택하여 설치할 필요가 없습니다.

예) 작업 공간 확보를 위해 지금보다 장비에 가까운 위치에 설치하기 위해 침입 탐지 유형에서 손가락 검출 타입으로 변경F3SG-SR / PG 시리즈 특징 12



검출 폭이 같으면 본체 교체만으로 교체 가능 *

F3SG-SR / PG 시리즈 특징 13

* 일부 모델 및 부속품을 제외합니다. 자세한 내용은 카탈로그 및 다음을 참조하십시오.

완벽한 착용감

검출 폭 1,000mm까지 40mm 피치 검출 폭으로 라인업 *.
최적인 길이를 선택할 수 있기 때문에 안전을 보장하고 추가 조치가 필요하지 않습니다.

F3SG-SR / PG 시리즈 특징 14

데드 스페이스없는 보호 *

F3SG-SR 시리즈는  I 자 직렬 연결시와 ㄷ자 배치시에 데드 스페이스가 발생하고있었습니다만, 보다 안전한 시스템을 설계 할 수 있습니다.

F3SG-SR / PG 시리즈 특징 15

한쪽 배선만으로 유연하게 설계가 가능

F3SG-PG * 경계 보호 편향 미러는 장비의 둘레를 보호하기 위해 한쪽 끝에 만 배선하면 배선 덕트 설계 및 배선 시간이 단축됩니다.

F3SG-SR / PG 시리즈 특징 16

* 출시 예정

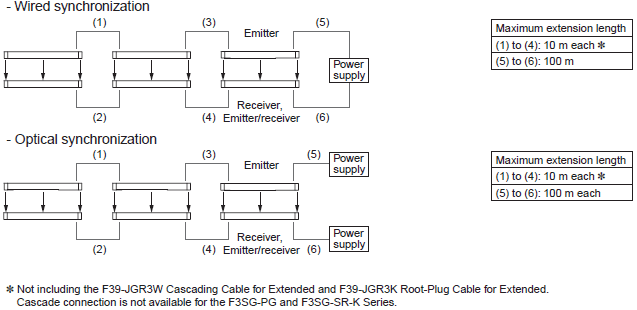

설비에 맞추어 선택할 수있는 2 개의 동기화 시스템

투광기와 수광기의 동기화, 시설에 맞추어 선택할 수 있는 2개의 동기화 시스템을 준비했습니다.

F3SG-SR / PG 시리즈 특징 18

설정 - 광축 조정이 간단 -

빠르고 쉬운 빔 조정을위한 빔 상태의 색상 표시

광축 조정 시간을 줄입니다.

입광 상태를 한눈에 확인할 수있는 영역 빔 표시기 (ABI) [특허 출원 중]

라이트 커튼의 ON / OFF 상태뿐만 아니라 광량 저하도 확인할 수 있습니다.
또한 장거리 설치시의 미묘한 광축의 어긋남을 영역별로 확인할 수 있으므로 광축 조정이 용이합니다.

F3SG-SR / PG 시리즈 특징 21
F3SG-SR / PG 시리즈 기능 22

설치 - 쉬운 설치 및 각도 조절 -

쉬운 설치 및 각도 조절을 위한 다양한 액세서리

숙련 된 엔지니어의 전문 기술에 의존하지 않고 설치 시간을 줄이고 설치 후 빔을 쉽게 조정할 수 있습니다.

설치 후 간편한 빔 조정

F3SG-SR / PG 시리즈 특징 25
F3SG-SR / PG 시리즈 특징 26

설정 - 배선을 줄이기위한 다양한 옵션 -

설비에 맞는 다양한 배선 시스템

라인 설치 및 유지 보수시 배선 작업을 크게 줄일 수 있습니다.

대형 장비 주변의 간단한 배선

F3SG-SR / PG 시리즈 특징 29
F3SG-SR / PG 시리즈 특징 30

기기 증가에 따른 복잡한 제어반에 배선을 케이블 1개로

복잡한 배선도 깔끔하게 정리합니다.

F3SG-SR / PG 시리즈 특징 31
F3SG-SR / PG 시리즈 특징 32

가동 - 불필요한 설비정지를 저감-

열악한 환경에서도 안정적으로 작동하는 강력한 성능을 발휘

모든 현장에서의 설치를 고려한 사양으로, 안정적인 운영에 기여하고 있습니다.

라이트 커튼은 안전 조치가 필요한 까다로운 환경에서 오작동하는 경향이 있습니다.

F3SG-SR / PG 시리즈 특징 35
F3SG-SR / PG 시리즈 특징 36

유지 보수 - 특별한 기술이 필요없는 유지 보수 -

손쉬운 유지 보수

경험이 부족한 작업자도 쉽게 상태를 확인하고 라이트 커튼을 교체 할 수 있습니다.

보기 쉬운 컬러 표시등으로 쉽게 오류 진단

라이트 커튼 상태를 한 눈에 확인할 수 있습니다.

F3SG-SR / PG 시리즈 특징 39

지능형 탭으로 설정 백업 및 복원

유지 보수시 교체 및 설정 시간을 1/10 이하로 줄일 수 있습니다 *.

F3SG-SR / PG 시리즈 특징 40

유지 보수 - ICT를 통한 빠른 유지 보수 -

ICT로보다 쉽게,보다 상세하게 모니터링을 실현

라이트 커튼 상태를 확인하기 위해 현장에 PC를 설치할 필요가 없습니다.

F3SG-SR / PG 시리즈 특징 43
F3SG-SR / PG 시리즈 특징 44
* 1. 자세한 내용은 IO-Link 시리즈 카탈로그 (카탈로그 번호 : SAMC-007)를 참조하십시오.
* 2. 보조 출력 할당은 SD Manager 3에서 임의 설정이 가능합니다





Lineup
※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 구성

안전 라이트 커튼 F3SG-SR


F3SG-SR 시리즈 라인업 2


종류 / 표준 가격

본체

안전 라이트 커튼 본체

* 투광기 · 수광기만 . 납기 · 가격에 대해서는 거래 대리점에 문의하십시오.
 예 1) 투광기 : F3SG-4SRA0160-14-L, 수광기 : F3SG-4SRA0160-14-D
 예 2) 수광기 (flexible height model) : F3SG-4SRA0200-14-DF

손가락 검출용 (최소 검출 물체 φ14mm)

광축 수검출폭 (mm)고급형표준형
형식형식
15160 F3SG-4SRA0160-14F3SG-4SRB0160-14
19200F3SG-4SRA0200-14-FF3SG-4SRB0200-14-F
23240F3SG-4SRA0240-14F3SG-4SRB0240-14
27280F3SG-4SRA0280-14-FF3SG-4SRB0280-14-F
31320F3SG-4SRA0320-14F3SG-4SRB0320-14
35360F3SG-4SRA0360-14-FF3SG-4SRB0360-14-F
39400F3SG-4SRA0400-14F3SG-4SRB0400-14
43440F3SG-4SRA0440-14-FF3SG-4SRB0440-14-F
47480F3SG-4SRA0480-14F3SG-4SRB0480-14
51520F3SG-4SRA0520-14-FF3SG-4SRB0520-14-F
55560F3SG-4SRA0560-14F3SG-4SRB0560-14
59600F3SG-4SRA0600-14-FF3SG-4SRB0600-14-F
63640F3SG-4SRA0640-14F3SG-4SRB0640-14
67680F3SG-4SRA0680-14-FF3SG-4SRB0680-14-F
71720F3SG-4SRA0720-14-FF3SG-4SRB0720-14-F
75760F3SG-4SRA0760-14-FF3SG-4SRB0760-14-F
79800F3SG-4SRA0800-14F3SG-4SRB0800-14
83840F3SG-4SRA0840-14-FF3SG-4SRB0840-14-F
87880F3SG-4SRA0880-14-FF3SG-4SRB0880-14-F
91920F3SG-4SRA0920-14-FF3SG-4SRB0920-14-F
95960F3SG-4SRA0960-14-FF3SG-4SRB0960-14-F
991,000F3SG-4SRA1000-14F3SG-4SRB1000-14
1191,200F3SG-4SRA1200-14F3SG-4SRB1200-14
1391,400F3SG-4SRA1400-14F3SG-4SRB1400-14
1591,600F3SG-4SRA1600-14F3SG-4SRB1600-14
1791,800F3SG-4SRA1800-14F3SG-4SRB1800-14
1992,000F3SG-4SRA2000-14F3SG-4SRB2000-14


손 감지용 (최소 검출 물체 φ25mm)
광축 수검출폭 (mm)고급형표준형
형식형식
8160F3SG-4SRA0160-25F3SG-4SRB0160-25
10200F3SG-4SRA0200-25-F F3SG-4SRB0200-25-F
12240F3SG-4SRA0240-25F3SG-4SRB0240-25
14280F3SG-4SRA0280-25-FF3SG-4SRB0280-25-F
16320F3SG-4SRA0320-25F3SG-4SRB0320-25
18360F3SG-4SRA0360-25-FF3SG-4SRB0360-25-F
20400F3SG-4SRA0400-25F3SG-4SRB0400-25
22440F3SG-4SRA0440-25-FF3SG-4SRB0440-25-F
24480F3SG-4SRA0480-25F3SG-4SRB0480-25
26520F3SG-4SRA0520-25-FF3SG-4SRB0520-25-F
28560F3SG-4SRA0560-25F3SG-4SRB0560-25
30600F3SG-4SRA0600-25-FF3SG-4SRB0600-25-F
32640F3SG-4SRA0640-25F3SG-4SRB0640-25
34680F3SG-4SRA0680-25-FF3SG-4SRB0680-25-F
36720F3SG-4SRA0720-25F3SG-4SRB0720-25
38760F3SG-4SRA0760-25-FF3SG-4SRB0760-25-F
40800F3SG-4SRA0800-25F3SG-4SRB0800-25
42840F3SG-4SRA0840-25-FF3SG-4SRB0840-25-F
44880F3SG-4SRA0880-25F3SG-4SRB0880-25
46920F3SG-4SRA0920-25-FF3SG-4SRB0920-25-F
48960F3SG-4SRA0960-25F3SG-4SRB0960-25
501,000F3SG-4SRA1000-25-FF3SG-4SRB1000-25-F
521,040F3SG-4SRA1040-25F3SG-4SRB1040-25
561,120F3SG-4SRA1120-25F3SG-4SRB1120-25
601,200F3SG-4SRA1200-25F3SG-4SRB1200-25
641,280F3SG-4SRA1280-25F3SG-4SRB1280-25
681,360F3SG-4SRA1360-25F3SG-4SRB1360-25
721,440F3SG-4SRA1440-25F3SG-4SRB1440-25
761,520F3SG-4SRA1520-25F3SG-4SRB1520-25
801,600F3SG-4SRA1600-25F3SG-4SRB1600-25
841,680F3SG-4SRA1680-25F3SG-4SRB1680-25
881,760F3SG-4SRA1760-25F3SG-4SRB1760-25
921,840F3SG-4SRA1840-25F3SG-4SRB1840-25
961,920F3SG-4SRA1920-25F3SG-4SRB1920-25
1042,080F3SG-4SRA2080-25F3SG-4SRB2080-25
1142,280F3SG-4SRA2280-25F3SG-4SRB2280-25
1242,480F3SG-4SRA2480-25F3SG-4SRB2480-25


팔 · 다리 검출용 (최소 검출 물체 φ45mm)

광축 수검출폭 (mm)고급형표준형
형식형식
6240F3SG-4SRA0240-45F3SG-4SRB0240-45
10400F3SG-4SRA0400-45F3SG-4SRB0400-45
14560F3SG-4SRA0560-45F3SG-4SRB0560-45
18720F3SG-4SRA0720-45F3SG-4SRB0720-45
22880F3SG-4SRA0880-45F3SG-4SRB0880-45
301,200F3SG-4SRA1200-45F3SG-4SRB1200-45
381,520F3SG-4SRA1520-45F3SG-4SRB1520-45

몸 검출용 (최소 검출 물체 φ85mm)
광축 수검출폭 (mm)고급 유형표준형
형식형식
4280F3SG-4SRA0280-85F3SG-4SRB0280-85
6440F3SG-4SRA0440-85F3SG-4SRB0440-85
8600F3SG-4SRA0600-85F3SG-4SRB0600-85
10760F3SG-4SRA0760-85F3SG-4SRB0760-85
12920F3SG-4SRA0920-85F3SG-4SRB0920-85


액세서리 (별매)

안전 라이트 커튼 / 멀티 빔 안전 센서 장착 브래킷

측면 장착 브래킷 (중간 브래킷)은 라이트 커튼에 포함되어 있습니다.
각도 조절이 필요한 경우 아래 표의 브래킷을 주문하십시오.



F3SG-SR / PG 공통 (경계 보호 편향 미러 제외)

F3SG-SR / PG (경계보호 편향 미러제외)를 장착한 상태에서 광축 조정이 가능한 장착 브래킷입니다.
측면 설치, 후면 설치가 가능합니다.



외관유형용도형식
3736_lu_10_1조정 가능한
사이드 마운트 브래킷
(중간 브래킷)
각도 조정 범위 ± 15 °
2 개 1 세트 (각 모델에 필요한 세트 수는 아래 * 1 참조)
F39-LSGA
3736_lu_10_2조정 가능한
상단 / 하단 브래킷
F3SJ, F3SN 어댑터
F3SG-SR / PG 의 상단과 하단에서 사용
각도 조정 범위 ± 22.5 °
기존 F3SJ 또는 F3SN 대체 지원
2 개 1 세트 (각 모델에 필요한 세트 수 는 아래 * 2 참조)
F39-LSGTB-SJ
3736_lu_10_3조정 가능한
상단 / 하단 브래킷
F3SG-RA / RE 어댑터
F3SG-SR / PG 의 상단과 하단에서 사용
각도 조정 범위 ± 22.5 °
기존 F3SG-RA / RE 대체 지원
2 개 1 세트 (각 모델에 필요한 세트 수 는 아래 * 2 참조)
F39-LSGTB-RE
3736_lu_10_4조정 가능한
상단 / 하단 브래킷
MS4800, F3SR 어댑터
F3SG-SR / PG 의 상단과 하단에서 사용
각도 조정 범위 ± 22.5 °
기존 MS4800 또는 F3SR 대체 지원
2 개 1 세트 (각 모델에 필요한 세트 수 는 아래 * 2 참조)
F39-LSGTB-MS
* 1. 검출폭 0160 ~ 1440 : 2 세트 (총 4 개), 1520 ~ 2480 : 3 세트 (총 6 개)
* 2 사이드 마운트 브래킷 (중간 브래킷) 또는 조절식 사이드 마운트 브래킷 (중간 브래킷)이 있는 경우
   검출폭 0840 이하 :  사이드 마운트 브래킷 (중간 브래킷) 또는 조절식 사이드 마운트 브래킷 (중간 브래킷)은
      필요 하지 않습니다. 상하 손잡이 × 2 세트를 사용하십시오.
   검출폭 0880 ~ 1680 : 조정 가능한 상단 / 하단 브래킷 2 세트와 측면 장착 브래킷 (중간 브래킷) 1 세트 또는 조정 가능한
      측면 장착 브래킷 (중간 브래킷)을 사용하십시오.
   검출 폭 1760 ~ 2480 : 조정 가능한 상단 / 하단 브래킷 2 세트와 측면 장착 브래킷 (중간 브래킷) 또는 조정 가능한
      측면 마운팅 브래킷 (중간 브래킷) 2 세트를 사용하십시오 .

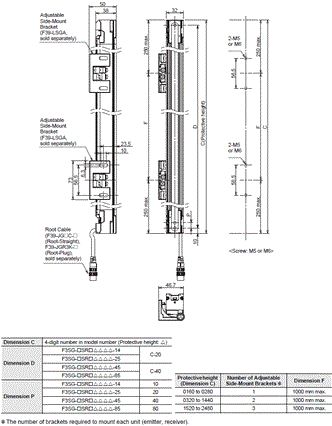

     "외형 치수"도 함께 확인하시기 바랍니다.


안전 라이트 커튼 / 멀티 빔 세이프티 센서 연결 용 케이블

본체 케이블 (낱개 선)

외관종류케이블 길이사양형식
3736_lu_12_1투광기용
센서측 : 전용 커넥터,
외부 : 케이블 인출 타입, 5심
색상 : 회색
3m3736_lu_12_2F39-JG3C-L
7mF39-JG7C-L
10mF39-JG10C-L
수광기용 · 투/수광기용
센서측 : 전용 커넥터
외부측 : 케이블 인출 타입, 8 심
색상 : 검정
3m
3736_lu_12_3
F39-JG3C-D
7mF39-JG7C-D
10mF39-JG10C-D

주. 안전 라이트 커튼 / 멀티 빔 세이프티 센서 본체에 케이블은 포함되어 있지 않습니다.
    반드시 본체 케이블 (낱개 선) : F39-JG □ C 또는 본체 케이블 연장 용 : F39-JGR3K를 발주합니다.


본체 케이블 연장 용

외관유형케이블 길이사양형식
3736_lu_13_1투광기용
센서측 : 전용 커넥터,
외부측 : M12 커넥터 (5핀)
색상 : 회색
0.3 m3736_lu_13_2F39-JGR3K-L
수광기용 · 투/수광기용
센서측 : 전용 커넥터,
외부측 : M12 커넥터 (8 핀)
색상 : 블랙
0.3 m3736_lu_13_3F39-JGR3K-D

주 1. 안전 라이트 커튼 / 멀티 빔 세이프티 센서 본체에 케이블은 포함되어 있지 않습니다.
   반드시 본체 케이블 (낱개 선) : F39-JG □ C 또는 본체 케이블 연장용 : F39-JGR3K를 발주합니다.
    2. 연장 케이블 (한쪽 커넥터) : F39-JG □ A 또는 연장 케이블 (양쪽 커넥터) : F39-JG □ B와 함께 사용하십시오.


연장 케이블 (한쪽 커넥터)

외관유형케이블 길이사양형식
3736_lu_14_1투광기용
M12 커넥터 (5핀), 5심
색상 : 회색
3m3736_lu_14_2F39-JG3A-L
10mF39-JG10A-L
수광기용 · 투/수광기용
M12 커넥터 (8핀), 8심
색상 : 검정
3m3736_lu_14_3F39-JG3A-D
10mF39-JG10A-D

* 본 액세서리를 사용할 때는 부속품 본체에 절삭유가 걸리지 않도록 보호하십시오.
주 1. 본체 케이블 연장 용 : F39-JGR3K-L / -D와 함께 사용하십시오.
    2. 10m 이상 필요한 경우 연장 케이블 (한쪽 커넥터) : 형태 F39-LG □ A 연장 케이블 (양쪽 커넥터) : F39-JG □ B를               조합하여 사용하십시오.


연장 케이블 (양쪽 커넥터)

외관유형케이블길이사양형식
3736_lu_15_1투광기용
양측 M12 커넥터 (5핀)
색상 : 회색
3m3736_lu_15_2F39-JG3B-L
10mF39-JG10B-L
20mF39-JG20B-L
수광기용 · 투/수광기용
측면 M12 커넥터 (8핀)
색상 : 블랙
3m3736_lu_15_3F39-JG3B-D
10mF39-JG10B-D
20mF39-JG20B-D

* 본 액세서리를 사용할 때는 부속품 본체에 절삭유가 걸리지 않도록 보호하십시오.
주 1. 본체 케이블 연장 용 : 형 F39-JGR3K-L / -D와 함께 사용하십시오.
    2. 30m 이상 필요한 경우 연장 케이블 (양쪽 커넥터) 여러 책과 연장 케이블 (한쪽 커넥터)를 조합하여 사용하십시오.
    예) 50m 필요한 경우 F39-JG20B (20m) × 2 개 및 F39-JG10A (10m)를 연결하여 사용한다.
F3SG-SR 시리즈 라인업 23


밀착 연결 케이블 (투광기 · 수광 기용 각 1 개 / 1 세트)

외관유형케이블 길이사양형식
3736_lu_16_1투광기용
센서측 : 전용 커넥터 1
연결측 : 전용 커넥터 2
색상 : 회색
수광기용
센서측 : 전용 커넥터 1
연결측 : 전용 커넥터 2
색상 : 검정
12cm
센서 케이블 직렬 연결용
(연결된 센서 사이의 케이블 길이:최소 12cm)
IP67 및 IP67G (JIS C 0920 Annex 1)는
정합시 정격입니다.
F39-JGR12L

주. 연결된 센서 사이의 케이블 길이가 12cm 이상 필요한 경우 직렬 연결 케이블 연장 용 : F39-JGR3W을 사용하십시오.



직렬 연결 케이블 연장용 (투광기 · 수광기용 각 1 개 / 1 세트)

외관유형케이블 길이명세서형식
3736_lu_17_1투광기 용
센서측 : 전용 커넥터
연결측 : M12 커넥터 (5핀)
색상 : 회색
수광기용
센서측 : 전용 커넥터
연결측 : M12 커넥터 (8핀)
색상 : 블랙
0.3 m센서 케이블 연장용
(케이블 길이 12cm이상 사용시)
IP67 및 IP67G (JIS C 0920 Annex 1)는
정합시 정격입니다.
F39-JGR3W

주. 직렬 연결시 연결된 센서 사이가 60cm를 초과하는 경우에는 직렬 연결 케이블 연장용 : F39-JGR3W 연장 케이블 (양           쪽 커넥터) :  F39-JG □ B를 조합하여 사용하십시오.
   연결 센서 사이에 사용하는 연장 케이블 : 10m 이내 (직렬 연결 케이블 연장용 (F39-JGR3W)와 본체 케이블 연장용             (F39-JGR3K)은 포함하지 않는다)
F3SG-SR 시리즈 라인업 27

 본체 케이블 호환용
외관유형케이블 길이사양형식
3736_lu_18_1F3SJ-B / A 호환용
투광기용
전용 커넥터 1, M12 커넥터 (8핀)
색상 : 회색
0.3 m
F3SJ-B / -A, F3SR-B, F3SN 배선을 F3SG-SR의 배선으로 변환시 사용
F39-JGR3K-SJ-L
F3SJ-B / A 호환용
수광기용
전용 커넥터 1, M12 커넥터 (8핀)
색상 : 블랙
F39-JGR3K-SJ-D
F3SG-RE 호환 용
투광기 용
전용 커넥터 1, M12 커넥터 (4핀)
색상 : 회색
0.3 m
F3SG-RE 배선을 F3SG-SR의
배선으로 변환시 사용
F39-JGR3K-RE-L
F3SG-RE 호환용
수광기용
전용 커넥터 1, M12 커넥터 (4핀)
색상 : 블랙
F39-JGR3K-RE-D
MS4800 호환용
투광기용
전용 커넥터 1, M12 커넥터 (5핀)
색상 : 회색
0.3 m
MS4800 배선을 F3SG-SR의
배선으로 변환 사용
F39-JGR3K-MS-L
MS4800 호환용
수광기용
전용 커넥터 1, M12 커넥터 (8핀)
색상 : 블랙
F39-JGR3K-MS-D

주. 안전 라이트 커튼 / 멀티 빔 세이프티 센서 본체에 케이블은 포함되어 있지 않습니다.
   기존 라이트 커튼의 케이블에 연결하는 경우에는 본체 케이블 호환용을 주문하십시오.
   본체 케이블 호환용은 PNP 연결 전용입니다. NPN에서 사용하는 경우 24V와 0V를 반대로 연결하십시오. 자세한 내용은 사용 설명서 (매뉴얼 번호 : SGFM-726)를 참조하십시오.
F3SG-SR 시리즈 라인업 29



지능형 탭 및 구성 도구 SD Manager 3

지능형 탭 *

외관종류사양형식
3736_lu_19_1지능형 탭F3SG-SR / PG 설정이나 외부 기기와의
IO-Link 접속을하기위한 장비입니다.
F3SG-SR / PG 설정은 인텔리
전트 탭 본체의 DIP-SW 또한
은 PC에서 가능합니다.
かん合時: IP67 등급, IP67G (JIC C
0920 부속서 1)
F39-SGIT-IL3
3736_lu_19_2Bluetooth® 통신 장치지능형 탭에 장착
Bluetooth®를 통해 SD Manager 3에
연결하기 위한 통신 장치
IP67 및 IP67G (JIS C 0920 Annex 1)는
정합 시 정격 입니다.
F39-SGBT
3736_lu_19_3지능형 탭 고정 브래킷
(DIN 레일 장착)
지능형 탭을 DIN 트랙에 장착하는 브래킷.F39-LITF1

주. IO-Link 설정 파일 (IODD 파일)는 "카탈로그 / 설명서 / CAD / 소프트웨어"의 "소프트웨어"에서 다운로드하십시오.
* PC와의 연결은 Bluetooh® 통신 장치 (형태 F39-SGBT) 또는 시판의 USB Type-C TM 케이블을 사용하십시오.


설정 도구 SD Manager 3

종류사양다운로드
SD Manager 3PC 용 설정 도구입니다.
지능형 탭과 함께 사용하십시오.
(Bluetooth® 통신 연결하려면 Bluetooth® 통신 장치도 필요합니다)
아래 회사 WEB 사이트에서 다운로드하실 수 있습니다.
URL : https : //www.fa.omron.co.jp/f3sg-srpg_tool/
3736_lu_20_1
SD Manager 3 Mobile APP스마트 폰 / 태블릿 용 모니터 도구입니다.
지능형 탭 및 Bluetooth® 통신 장치와 함께 사용하십시오.
아래 회사 WEB 사이트에서 다운로드하실 수 있습니다.
URL : https : //www.fa.omron.co.jp/f3sg-srpg_tool/



지능형 탭 -IO-Link 마스터 연결 케이블

Omron IO-Link
마스터 유닛
종류케이블 길이사양형식
NX-ILM400한쪽 커넥터 케이블
M12 커넥터 (5핀), 5심
색상 : 회색
2m3736_lu_21_1XS5F-D521-DJ0-IL
GX-ILM08C양측 커넥터 케이블
M12 커넥터 (5핀)
색상 : 회색
3m3736_lu_21_2F39-JG3B-L
10mF39-JG10B-L
20mF39-JG20B-L

* 본 액세서리를 사용할 때는 부속품 본체에 절삭유가 걸리지 않도록 보호하십시오.
 주. 제어 출력 (OSSD) 측에 연장 케이블 (한쪽 커넥터) F39-JG □ AD 또는 연장 케이블 (양쪽 커넥터) F39-JG □ BD를          사용하십시오.


F3SG-SR 시리즈 라인업 35

배선 시스템

Y 자형 조인트 플러그 / 소켓 양측 커넥터


외관종류케이블 길이사양형식
3736_lu_22_1M12 커넥터
배선 절약용
IP67 * 1은 결합시 정격입니다.
0.5m3736_lu_22_2F39-GCNY2

* 1 본 액세서리를 사용할 때는 부속품 본체에 절삭유가 걸리지 않도록 보호하십시오.
* 2 케이블 (본체 케이블 연장용 및 연장 케이블)은
     각각 투광기용(케이블 형식끝에 : -L) / 수광기용(케이블 형식 끝에 -D)를 발주합니다.

리셋 스위치 커넥터

외관종류케이블 길이사양형식
3736_lu_23_1M12 커넥터
배선 절약용
IP67 * 1은 결합시 정격입니다.
0.5m3736_lu_23_2F39-GCNY3
참고 리셋 스위치는 고객님 께서 준비해주십시오. b 접점 타입을 사용해주십시오.
* 1 본 액세서리를 사용할 때는 부속품 본체에 절삭유가 걸리지 않도록 보호하십시오.
* 2. 연장 케이블 (한쪽 커넥터)는 수광 기용 (케이블 형식 끝에 -D)를 발주합니다.








리셋 스위치 커넥터 리셋 스위치 연결 용 케이블
케이블 부착 커넥터 소켓 한쪽 커넥터

외관종류케이블 길이사양형식
3736_lu_24_1M12 커넥터 (4 핀), 4 선1m3736_lu_24_2XS5F-D421-C80-F
2mXS5F-D421-D80-F
3mXS5F-D421-E80-F
5mXS5F-D421-G80-F
10mXS5F-D421-J80-F
20mXS5F-D421-L80-F

* 액세서리를 사용할 때는 절삭유로부터 보호하십시오.

뮤팅 시스템  [출시 예정]

뮤팅 센서 스탠드 (투광기 · 수광 기용 각 1 개 / 1 세트)

외관용도길이형식
3736_lu_25_1투과형 뮤팅 센서를 쉽게 장착 할 수 있습니다.150 mmF39-FMA150T
400 mmF39-FMA400T
회귀 반사 형 뮤팅 센서를 쉽게 설치할 수 있습니다.150 mmF39-FMA150R
400 mmF39-FMA400R
주 1. 뮤팅 센서, 반사판는 별매입니다.
 2. 뮤팅 센서 스탠드 라이트 커튼 본체에 설치하는 경우 뮤팅 센서 스탠드 라이트 커튼 고정 브라켓 : 형 F39-LMAF □를 발주합니다. 바닥 설치 스탠드에 설치할 경우 고정 브라켓없이 설치 가능합니다.



뮤팅 센서 스탠드 라이트 커튼 고정 브라켓 (투광기 · 수광 기용 각 1 개 / 1 세트) *

외관용도형식
---F3SG-SR / PG의 경우(경계 보호 편향 미러 제외) F39-LMAF1

* 뮤팅 센서 스탠드 라이트 커튼 본체에 설치하는 경우에 발주합니다. 바닥 설치 스탠드에 설치할 경우 고정 브라켓없이
   설치 가능합니다.





뮤팅 센서

적합 스탠드검출 방식검출 거리출력 유형형식
형태 F39-FMA □□□ T투과형
3736_lu_27_1
10mNPN 출력 E3Z-T66A
PNP 출력E3Z-T86A
F39-FMA □□□ R회귀 반사 형 * 1
3736_lu_27_2
4m * 2NPN 출력E3Z-R66
PNP 출력E3Z-R86
반사판E39-R1S

참고 뮤팅 센서 스탠드에는 뮤팅 센서는 포함되어 있지 않습니다. 반드시 뮤팅 센서 형 E3Z를 발주합니다.
* 1. 반사판는 포함되어 있지 않습니다. 회귀 반사 형을 사용하는 경우는 센서 (형태 E3Z-R □ 6) 본체와 함께 반사판
       (E39-R1S)을 발주합니다.
* 2 센서 (형태 E3Z)와 반사판의 거리는 100mm 이상 떨어 뜨려 설정하십시오.\
    자세한 내용은 "형태 E3Z"카탈로그를 참조하십시오.






뮤팅 센서 커넥터 박스 [출시 예정]

외관용도사양케이블 길이형식
3736_lu_28_1뮤팅 센서 배선 절감PNP / NPN 공통
본체 : M12 소켓 (5 핀) × 7,
소켓 M12 (8 핀) × 1
케이블 : M12 플러그 (8 핀) × 1
IP67 *
0.5mF39-GCN5
3736_lu_28_2뮤팅 센서 (E3Z)와
 뮤팅 센서 커넥터 박스 (F39-GCN5)
연결 케이블
케이블 부착 커넥터
M8 소켓 / M12 플러그
양측 커넥터 (4 핀)
0.2mXS3W-M42C-4C2-A
3736_lu_28_3뮤팅 센서 (E3Z)와
 뮤팅 센서 커넥터 박스 사이가
0.2m 이상 필요한 경우,
케이블을 연장하기 위해
 XS3W-M42C-4C2-A와 조합해서 사용
케이블 부착 커넥터
소켓 M12 / M12 플러그
양측 커넥터 (4 핀)
1mXS5W-D421-C81-F
2mXS5W-D421-D81-F
3mXS5W-D421-E81-F
5mXS5W-D421-G81-F
10mXS5W-D421-J81-F
20mXS5W-D421-L81-F
* 본 액세서리를 사용할 때는 부속품 본체에 절삭유가 걸리지 않도록 보호하십시오.
주 1. 안전 라이트 커튼 / 멀티 빔 세이프티 센서의 출력 (PNP / NPN을 배선에서 선택)와 뮤팅 센서의 출력 (PNP / NPN 출         력 타입 선택) 중 하나에 통일 발주하십시오.
    2. 모양 XS3W 모양 XS5W 대한 자세한 내용은 "형태 XS3W"카탈로그 "형태 XS5W"카탈로그를 참조하십시오.                    3. 뮤팅 센서 커넥터 박스와 지능형 탭을 함께 사용하는 경우 연결에 연장 케이블 (양쪽 커넥터) F39-JG □ BD를 사용하
       십시오.
다음의 연결 예에서는 라이트 커튼은 빛 동기화됩니다.


F3SG-SR 시리즈 라인업 52
확대하려면 이미지를 클릭하십시오 (새 창에서 열림).


바닥 설치 시스템

바닥 설치 스탠드 [출시 예정]

형상적합 라이트 커튼 검출폭스탠드 높이형식
안전 라이트 커튼멀티 빔 세이프티 센서
3736_lu_29_1~ 검출 폭 0880검출폭 0580990mmF39-ST0990
~ 검출 폭 1200검출폭 0880,09801,310mmF39-ST1310
~ 검출 폭 1520검출폭 12801,630mmF39-ST1630
~ 검출 폭 1840---1,950mmF39-ST1950
~ 검출 폭 2080---2,270mmF39-ST2270


바닥 설치 미러 (안전 라이트 커튼 F3SG-SR 용) [출시 예정]

형상준수 안전 라이트 커튼 검출 폭스탠드 높이형식
3736_lu_30_1~ 검출 폭 0800990mmF39-SML0990
~ 검출 폭 11201,310mmF39-SML1310
~ 검출 폭 14401,630mmF39-SML1630
~ 검출 폭 17601,950mmF39-SML1950
~ 검출 폭 20802,270mmF39-SML2270

참고 검출 폭 2280 이상 F3SG-SR은 사용할 수 없습니다.




스탠드 각도 조절 기반 [출시 예정]

형상용도형식
3736_lu_32_1바닥 설치 스탠드 바닥 설치 미러에 장착하여 사용합니다.
스탠드의 각도 높이를 조정할 수 있습니다.
F39-STB


레이저 포인터

형상사양형식
3736_lu_33_1광축 조정의 조도 조절시 F3SG-SR / PG의 광학면에 설치하고
레이저 광축 조정을 지원합니다. *
F39-PTG

* 빔 편향 미러에 장착되지 않습니다.

램프 [출시 예정]

형상사양형식
3736_lu_34_1투광기, 수광기 또는 투광기에 장착
F3SG-SR / PG의 동작 상태를 점등 상태로 표시
색상 : 레드 · 오렌지 · 그린
상태 : 점등 점멸 소등
IP67 등급 *
F39-SGLP

* 본 액세서리를 사용할 때는 부속품 본체에 절삭유가 걸리지 않도록 보호하십시오.
참고 램프에 Bluetooth® 통신 기능은 내장되어 있지 않습니다.



전면 보호 커버 (투광기 · 수광 기용 2 개 1 세트)

형상안전 라이트 커튼형식
 손가락 검출용손 검출용 · 다리 검출용
3736_lu_36_1F3SG-4SR [] 0160-14F3SG-4SR [] 0160-25---F39-HSG0160
F3SG-4SR [] 0240-14F3SG-4SR [] 0240-25F3SG-4SR [] 0240-45F39-HSG0240
F3SG-4SR [] 0320-14F3SG-4SR [] 0320-25---F39-HSG0320
F3SG-4SR [] 0400-14F3SG-4SR [] 0400-25F3SG-4SR [] 0400-45F39-HSG0400
F3SG-4SR [] 0480-14F3SG-4SR [] 0480-25---F39-HSG0480
F3SG-4SR [] 0560-14F3SG-4SR [] 0560-25F3SG-4SR [] 0560-45F39-HSG0560
F3SG-4SR [] 0640-14F3SG-4SR [] 0640-25---F39-HSG0640
---F3SG-4SR [] 0720-25F3SG-4SR [] 0720-45F39-HSG0720
F3SG-4SR [] 0800-14F3SG-4SR [] 0800-25---F39-HSG0800
---F3SG-4SR [] 0880-25F3SG-4SR [] 0880-45F39-HSG0880
F3SG-4SR [] 0960-14-FF3SG-4SR [] 0960-25---F39-HSG0960
---F3SG-4SR [] 1040-25---F39-HSG1040
---F3SG-4SR [] 1120-25---F39-HSG1120
F3SG-4SR [] 1200-14F3SG-4SR [] 1200-25F3SG-4SR [] 1200-45F39-HSG1200
---F3SG-4SR [] 1280-25---F39-HSG1280
---F3SG-4SR [] 1360-25---F39-HSG1360
---F3SG-4SR [] 1440-25---F39-HSG1440
---F3SG-4SR [] 1520-25F3SG-4SR [] 1520-45F39-HSG1520
F3SG-4SR [] 1600-14F3SG-4SR [] 1600-25---F39-HSG1600
---F3SG-4SR [] 1680-25---F39-HSG1680
---F3SG-4SR [] 1760-25---F39-HSG1760
---F3SG-4SR [] 1840-25---F39-HSG1840
---F3SG-4SR [] 1920-25---F39-HSG1920

주 1. 전면 보호 커버를 설치 한 경우 F3SG-SR의 검출 거리는 약 10 % 저하됩니다.
 2. 게재되지 않은 검출 폭의 라이트 커튼에는 여러 전면 보호 커버를 함께 사용하실 수 있습니다.
   위 형식뿐만 아니라 형태 F39-HSG0360도 준비하고 있습니다. 함께 사용할 때 발주합니다.



테스트로드 *

직경형식
φ14mmF39-TRD14
φ25mmF39-TRD25

* φ25mm보다 큰 직경의 테스트로드는 고객님께서 준비해주십시오.
Specifications

형식 중 □□□□은 검출 폭 (mm)이 4 자리 숫자로 들어갑니다.

형식 F3SG-4SRA □□□□ -14
F3SG-4SRB □□□□ -14
F3SG-4SRA □□□□ -25
F3SG-4SRB □□□□ -25
F3SG-4SRA □□□□ -45
F3SG-4SRB □□□□ -45
F3SG-4SRA □□□□ -85
F3SG-4SRB □□□□
-85
성능 최소 검출 물체 불투명체
Φ14mm Φ25mm. Φ45mm Φ85mm
광축 지름 10mm 20mm 40mm 80mm
광축 수 15 ~ 199 8 ~ 124 6 ~ 38 4 ~ 12
렌즈 크기 4.4 × 3.4 mm
(W × H)
6.7 × 4.5 mm
(W × H)
검출폭 160 ~ 2,000 mm 160 ~ 2,480 mm 240 ~ 1,520 mm 280 ~ 920 mm
검출
거리
long 모드 0.3 ~ 10.0 m * 0.3 ~ 20.0m
short 모드 0.3 ~ 3.0 m * 0.3 ~ 7.0 m
* 주위 온도 -10 ~ -30 ℃에서 작동하는 경우
롱 모드 0.3 ~ 5.0m, 짧은 모드 0.3 ~ 1.5m의 감지 거리에서 사용하십시오.
응답
시간* 1
표준
모드
ON → OFF 광 동기화
: 8 ~ 18ms

유선 동기화
:10 ~ 21ms
광 동기화
8-13ms
유선 동기화
10-17ms
광 동기화 : 8ms
유선 동기화 : 10ms
ON → OFF 광 동기화
: 40 ~ 90ms

유선 동기화
: 50 ~ 105ms
광 동기화
40 ~ 65ms
유선 동기화
50 ~ 85ms
광 동기화 : 40ms
유선 동기화 : 50ms
x2 저속
모드
 * 2
ON → OFF 광 동기화
16 ~ 36ms
유선 동기화
20 ~ 42ms
광 동기화
16-26ms
유선 동기화
20-34ms
광 동기화 : 16ms
유선 동기화 : 20ms
ON → OFF 광 동기화
80-180ms
유선 동기화
100-210ms
광 동기화
80 ~ 130ms
유선 동기화
100 ~ 170ms
광 동기화 : 80ms
유선 동기화 : 100ms
x4 저속
모드
 * 2
ON → OFF 광 동기화
32 ~ 72ms
유선 동기화
40 ~ 84ms
광 동기화
32 ~ 52ms
유선 동기화
40 ~ 68ms
광 동기화 : 32ms
유선 동기화 : 40ms
ON → OFF 광 동기화
160 ~ 360ms
유선 동기화
200 ~ 420ms
광 동기화
160 ~ 260ms
유선 동기화
200 ~ 340ms
광 동기화 : 160ms
유선 동기화 : 200ms
x8 저속
모드
 * 2
ON → OFF 광 동기화
64 ~ 144 ms
유선 동기화
80 ~ 168 ms
광 동기화
64 ~ 104ms
유선 동기화
80 ~ 136ms
광 동기화 : 64ms
유선 동기화 : 80ms
ON → OFF 광 동기화
320 ~ 720ms
유선 동기화
400 ~ 840ms
광 동기화
320 ~ 520ms
유선 동기화
400 ~ 680ms
광 동기화 : 320ms
유선 동기화 : 400ms
*1. 하나의 세그먼트 시스템에서 사용되는 응답 시간.
카탈로그를 참조하십시오. 계단식 연결은 사용 설명서 (Z405)를 참조하십시오.
* 2. SD Manager에서 선택 가능 3.
유효 개구각(EAA)
(IEC 61496-2)
투광기, 수광기 모두 검출 거리 3m 이상일 때 ± 2.5 ° 이하
광원 적외선 LED (파장 870nm)
전원 투입 후 상승 시간 3s 이하
  전원 전압 (Vs) SELV / PELV DC24V ± 20 % (리플 p-p10 % 이하)
소비 전류 카탈로그 참조
제어 출력 (OSSD) PNP 또는 NPN 트랜지스터 2 출력 (전원 선의 연결을 통해 PNP 또는 NPN 설정)
부하 전류 300mA 이하,
잔류 전압 2V 이하 (케이블 연장에 의한 전압 강하 제외)
용량 부하 1μF 이하,
유도 성 부하 2.2H 이하 * 1 * 2 * 3

누설 전류 1mA 이하 (PNP), 2mA 이하 (NPN) * 4
* 1. 형태 F3SG-4SRA 내용은 2 연결시 : 부하 전류 150mA 이하,
3 연결시 : 부하 전류 80mA 이하.

* 2 지능형 탭 연결시 잔류 전압 3V 이하
* 3. 유도 성 부하의 값은 제어 출력이 빈번하게
ON / OFF를 반복하는 경우의 최대치입니다.

제어 출력을 4Hz 이하로 사용하는 경우

사용할 수있는 유도 성 부하의 값이 커집니다.
* 4. 추가 콘덴서 등의 용량 성 부하를 포함한
소자를 연결하는 경우에 고려하실 값입니다.
보조 출력 PNP 또는 NPN 트랜지스터 1 출력 (전원 선의 연결을 통해 PNP 또는 NPN 설정)
부하 전류 100mA 이하, 잔류 전압 2V 이하 *
* 지능형 탭 연결시 잔류 전압 3V 이하.
출력 동작 모드 제어 출력 입 광시 ON (광기가 투광 신호를 수신하면 제어 출력이 ON)
보조 출력 제어 출력 정보 (출력 반전 기능 : 활성화) (기본값)
(SD Manager 3에서 선택 가능)
입력 전압 테스트 입력 DC24V 연결시 투광 정지 ON 전압 : Vs-3V ~ Vs (단락 전류 약 5.0mA) *
OFF 전압 : 0V ~ 1 / 2Vs 또는 오픈 (단락 전류 약 6.0mA) *
0V 연결시 투광 정지 ON 전압 : 0 ~ 3V (단락 전류 약 6.0mA)
OFF 전압 : 1 / 2Vs ~ Vs 또는 오픈 (단락 전류 약 5.0mA) *
검출 거리 선택 입력 long : 12V ~ Vs (단락 전류 : 약 4.2mA) * 또는 오픈
short : 0 ~ 3V (단락 회로 전류 : 약 4.2mA)
리셋 입력
외부 릴레이
모니터
입력
PNP ON 전압 : Vs-3V ~ Vs (단락 전류 약 9.5mA) *
OFF 전압 : 0V ~ 1 / 2Vs 또는 오픈 (단락 전류 약 13.0mA) *
NPN ON 전압 : 0 ~ 3V (단락 전류 약 13.0mA)
OFF 전압 : 1 / 2Vs ~ Vs 또는 오픈 (단락 전류 약 9.5mA) *
뮤팅 입력 A / B
프리 리셋 입력
PSDI 입력
PNP ON 전압 : Vs-3V ~ Vs (단락 전류 약 4.5mA) *
OFF 전압 : 0V ~ 1 / 2Vs 또는 오픈 (단락 전류 약 7.0mA) *
NPN ON 전압 : 0 ~ 3V (단락 전류 약 7.0mA)
OFF 전압 : 1 / 2Vs ~ Vs 또는 오픈 (단락 전류 약 4.5mA) *
* V는 사용 환경에서 공급 전압 값을 나타냅니다.
과전압 카테고리
(IEC 60664-1)
II
표시등 카탈로그 참조
보호 회로 출력 단락 회로 보호
절연 저항 20 MΩ 이상 (DC 500V 메가에서)
내전압 AC1,000V, 50/60 Hz (1 분)
기능
사양
상호 간섭 방지 스캔 코드 별 광 동기화 : 최대 2 세트
유선 동기화 : 최대 3 세트
계단식 연결 연결 수 : 3 연결까지
총 광축 수 : 255 광축까지
테스트 기능 자체 검사 (Power-On 및 통전시)
외부 테스트 (테스트 입력에 의한 투광 정지 기능)
안전 관련 기능 인터록
외부 릴레이 모니터 (EDM)
프리 리셋
PSDI
픽스 블랭킹 / 플로팅 블랭킹
리 듀스 드 레졸루션
뮤팅 / 오버라이드
상호 간섭 방지
PNP / NPN 선택
응답 시간 변경
환경
사양
주위
온도
작동시 -30 ~ 55 ℃ (단 결빙되지 않을 것)
저장시 -30 ~ 70 ℃

온도
작동시 35 ~ 85 % RH (단 결로가 없을 것)
저장시 35 ~ 95 % RH
사용 주위 조도 백열 램프 : 수광면 조도 3,000lx 이하, 태양광 : 수광면 조도 10,000lx 이상
보호 등급 (IEC 60529) IP65 및 IP67 (IEC 60529), IP67G (JIS C 0920 부속서 1)
내진동 (IEC 61496-1) 10 ~ 55 Hz, 다중 진폭 0.7 mm, 모든 3 축에 대해 20 스윕
내충격 (IEC 61496-1) 100m / s 2 , 3 축 각 축 모두 1,000 회
오염도 (IEC 60664-1) 3
연결
사양
본체 케이블 연결 방식
센서 : 전용 커넥터
외부 : M12 커넥터 유형
(5 핀 투광기 및 8 핀 수광기) 또는
결합시 정격이 개방형 IP67 및 IP67G (JIS C 0920 Annex 1) *.
* F3SG-SR은 루트 케이블이 F3SG-SR에 올바르게 연결될 때 보호 수준을 충족시킵니다 .
보호 등급은 케이블 와이어가 노출 된 부분에 만족하지 않습니다.
전선 수 투광기 측 : 5 심, 수 광기 측 : 8 심
케이블 길이 카탈로그 참조
케이블 지름 6 mm
최소 굽힘
반경
R5 mm
직렬 연결 케이블 연결 방식 계단식 센서 전용 커넥터 : M12 센서와 커넥터 식 (5 핀 터 8 핀 수신기) 또는 전용 커넥터
IP67 및 IP67G (JIS C 0920 부속서 1) 결합시 * 평가.
* F3SG-SR은 직렬 케이블이 F3SG-SR 및 루트 케이블과 올바르게 연결될 때 보호 수준을 충족합니다 .
전선 수 투광기측 : 5 심, 수광기측 : 8 심
케이블 길이 카탈로그 참조
케이블 지름 6 mm
최소 굽힘 반경 R5 mm
연장 케이블
한쪽 커넥터
· 양쪽 커넥터
연결 유형 M12 커넥터 유형 (5 핀 이미 터 및 8 핀 수신기), IP67 *
정합시 정격
* 연장 케이블은 루트
케이블이 연장 케이블과 올바르게 연결될 때 보호 수준을 충족시킵니다
보호 등급은 케이블 와이어가
노출 된 부분에 만족하지 않습니다 .
전선 수 송수신기 : 5 개, 수신기 : 8 개
케이블 길이 카탈로그 참조
케이블 지름 6.6 mm
최소 굽힘
반경
R36 mm
케이블 연장 케이블 연장에 대한 제한 사항은 카탈로그를 참조하십시오.
본체 케이블 광학 동기화 : 최대 100m. *
(전원 공급 장치와 수광기
사이, 전원 공급 장치와 투광기 사이)
유선 동기화시 : 최대 100m. *
(전원 공급 장치와 수광기 사이, 전원 공급 장치와 투광기 사이)
지능형 탭 (F39-SGIT-IL3)가 접속시
정격 전원 전압 DC24V ~ 24V + 20 % 통전시
직렬 연결 연결 센서 사이에 사용하는 연장 케이블 : 10m 이내
(직렬 연결 케이블 연장 용 * 1와 본체 케이블 연장용 * 2 제외)

* 1. F39-JGR3W
* 2. F39-JGR3K
재질 케이스 : 알루미늄 합금
캡 : PBT 수지
광학 커버 : 아크릴 수지
표준 브래킷 (중간 손잡이 겸용) (F39-LSGF) : 아연 합금
FE 플레이트 : 스테인레스
질량 카탈로그 참조
부속 설명서, 빠른 설치 설명서, 문제 해결 안내서 스티커,
경고 영역 라벨 (스캔 코드 전환을위한 엔드 캡
선택 기능),
사이드 마운트 브라켓 (중간 브라켓) (F39-
LSGF는) *
* 수량은 검출폭에 따라 달라집니다.
검출 폭 0160 ~ 1440 : 2 세트 (총 4 개), 1520 ~ 2480 : 3 세트 (총 6 개)
규격
준수
규정 준수 카탈로그 참조
ESPE 유형 (IEC 61496-1) F3SG-4SR [] [] [] [] [] : 형식 4
F3SG-2SR [] [] [] [] - [] [] : 유형 2
성능 수준 (PL) /
안전 카테고리
PL e / 안전 카테고리 4 (EN ISO 13849-1 : 2015)
PFH D 1.1 × 10 -8 이하 (IEC 61508)
증명 시험 간격 T M 20 년 (IEC 61508)
SFF 99 % (IEC 61508)
HFT 1 (IEC 61508)
분류 유형 B (IEC 61508-2)

케이블 연장 조건

형태 F3SG-SR 케이블 연장에 대해서는 아래의 그림을 참조하십시오.
지능형 탭을 포함한 케이블 연장에 대해서는 사용자 매뉴얼 (매뉴얼 번호 : SGFM-726)를 참조하십시오.

F3SG-SR / PG 시리즈 사양 3

지능형 탭 F39-SGIT-IL3

형식 F39-SGIT-IL3
적용 센서 F3SG-SR 시리즈
성능 응답 시간 출력 ON → OFF 출력 OFF → ON 함께 44ms 이하 *
* 센서의 제어 출력의 상태가 변화하고 DO (pin2)의 상태가 변화 할 때까지의 간격입니다.
전원 투입 후 상승 시간 3s 이하
전기적
사양
전원 전압 (Vs) 외부 전원 공급시 : SELV / PELV DC24V ± 20 % (리플 p-p10 % 이하),
USB에서 전원 공급시 : DC5V
소비 전류 85mA 이하 (DC24V 전원 · IO-Link 마스터 연결시)
제어 출력 (OSSD) / 보조 출력 F3SG-SR의 제어 출력 / 보조 출력과 연결하므로 F3SG-SR의 정격을 참조하십시오.
pin2 디지털 출력 (IO-Link)
*
PNP 트랜지스터 1 출력
부하 전류 100mA 이하, 잔류 전압 2V 이하, 누설 전류 1mA 이하
제어 출력 ON시, DO는 OFF.
제어 출력 OFF 일 때, DO는 ON.
(형태 F3SG-SR의 PNP / NPN 설정에 관계없이)
* CN3의 DO (pin2)의 출력
입력
전압
리셋 입력,
외부 릴레이 모니터 입력
PNP ON 전압 : Vs-3 V ~ Vs (단락 전류 약 9.5mA) * 2
OFF 전압 : 0V ~ 1 / 2Vs 또는 오픈 (단락 전류 약 13.0mA) * 2
NPN ON 전압 : 0 ~ 3V (단락 전류 약 13.0 mA)
OFF 전압 : 1 / 2Vs ~ Vs 또는 오픈 (단락 전류 약 9.5mA) * 2
뮤팅 입력 A / B
프리 리셋
입력
PSDI 입력 * 1
PNP ON 전압 : Vs-3 V ~ Vs (단락 전류 약 9.5mA) * 2
OFF 전압 : 0V ~ 1 / 2Vs 또는 오픈 (단락 전류 약 13.0mA) * 2
NPN ON 전압 : 0 ~ 3V (단락 전류 약 13.0 mA)
OFF 전압 : 1 / 2Vs ~ Vs 또는 오픈 (단락 전류 약 9.5mA) * 2
*1. PSDI는 F3SG-SR에서만 사용할 수 있습니다.
* 2. V는 사용자 환경에서 공급 전압 값을 나타냅니다.
과전압 카테고리
(IEC 60664-1)
II
보호 회로 출력 부하 단락 보호, 출력 역 접속 보호
절연 저항 20MΩ 이상 (DC500V 메가에서)
절연 내력 AC1,000V 50 / 60Hz 1 분
기능 사양 유지 보수 정보 에러 이력
통전 시간
환경 사양 주위온도 작동시 -30 ~ 55 ℃ (단 결빙되지 않을 것)
저장시 -30 ~ 70 ° C
주위
습도
작동시 35 ~ 85 % RH (단 결로가 없을 것)
저장시 35 ~ 85 % RH
보호 등급 (IEC 60529) IP65, IP67 및 IP67G (지능형
탭 과 연결된 커버 및 케이블 )
내진동 (IEC 61496-1) 10 ~ 55 Hz, 다중 진폭 0.7 mm, 모든 3 축에 대해 20 스윕
내충격 (IEC 61496-1) 100m / s 2 3 개 축의 1000 충격
오염도 (IEC 60664-1) 3
연결 사양 센서
컨트롤 박스

IO-Link
M12 커넥터 : 결합시
정격 8 핀 (CN1 : 수신기 및 CN2 : 제어 박스) 및 5 핀 (CN3 : IO 링크 및 CN4 : 이미 터), IP67 및 IP67G (JIS C 0920 부속서 1) *
* F3SG-SR은 F3SG-SR의 루트 케이블이
F3SG-SR과 올바르게 연결되어 있을 때 보호 수준을 충족시킵니다 .
PC 연결 USB 유형 -C
케이블 연장 IO-Link 마스터에서 20m 이하, PC에서 4m 이하 * (USB 케이블)* 모든 PC와 USB 케이블 연결을 보장하는 것은 아닙니다.
사용하는 USB 케이블은 연결

확인하시기 바랍니다.
IO-Link
통신 사양
IO-Link 버전 버전 1.1
전송 속도 COM3 : 230.4 kbps
데이터 길이 PD : 4 바이트, OD : 32 바이트 (M- 시퀀스 타입 : TYPE_2_V)
최소 사이클 시간 12 ms
재질 PBT 수지
질량 F39-SGIT-IL3 : 180 g (포장 상태), F39-LITF1 : 50 g (포장 상태)
부속품 설명서, M12 커넥터 커버 (2 개)

Bluetooth® 통신 장치

형식 F39-SGBT
적용 센서 F3SG-SR 시리즈
전원 전압 (Vs) DC24V ± 20 % 리플 (pp) 10 % 이하 (지능형 탭에서 공급)
소비 전류 30mA 이하 (지능형 탭에서 공급)
주위 온도 동작시 : -30 ~ 55 ℃ (단 결빙되지 않을 것)
보존시 : -30 ~ 70 ℃
주위 습도 동작시 : 35 ~ 85 % RH (단 결로가 없을 것)
보존시 : 35 ~ 85 % RH
보호 구조 IP65, IP67 및 IP67G (지능형 탭 감합시)
진동 10 ~ 55Hz, 복 진폭 0.7mm X, Y, Z 각 방향 20 스위프
충격 100m / s 2 X, Y, Z 각 방향 1000 회
연결 방식 지능형 탭에 연결
통신 방식 Bluetooth® Version 3.0
통신 프로필 SPP (Serial Port Profile)
통신 거리 약 10m 이내 (출력 : Class2) *
재질 PBT 수지
질량 70g (포장 상태)


* 사용 환경에 따라 달라집니다.





Dimensions

(단위 : mm)

F3SG-SR 시리즈

사이드 마운트 브래킷 (중간 브래킷) 장착 (F39-LSGF)

뒷면 장착

측면 마운팅

조정 가능한 측면 장착 브래킷 (중간 브래킷)으로 장착 (F39-LSGA)

뒷면 장착

측면 마운팅

상부 / 하부 브라켓 (F3SJ, F3SN 어댑터) (F39-LSGTB-SJ) 및 사이드 마운트 브라켓 (중간 브라켓) (F39-LSGF)

뒷면 장착

측면 마운팅

조정 가능한 상단 / 하단 브래킷 (F3SJ, F3SN 어댑터) (F39-LSGTB-SJ) 및 조정 가능한 측면 장착 브래킷 (중간 브래킷) (F39-LSGA)

뒷면 장착

측면 마운팅

부속품

까치발

사이드 마운트 브래킷 (중간 브래킷) (F39-LSGF)

F3SG-SR / PG 시리즈 외형 치수 16

조정 가능한 사이드 마운트 브래킷 (중간 브래킷) (F39-LSGA, 별도 판매)

F3SG-SR / PG 시리즈 치수 17

조정 가능한 상단 / 하단 브래킷 (F3SJ, F3SN 어댑터) (F39-LSGTB-SJ, 별도 판매)

F3SG-SR / PG 시리즈 치수 18

조정 가능한 상단 / 하단 브래킷 (F3SG-RA / RE 어댑터) (F39-LSGTB-RE, 별매)

F3SG-SR / PG 시리즈 외형 치수 19

조정 가능한 상단 / 하단 브래킷 (MS4800, F3SR 어댑터) (F39-LSGTB-MS, 별도 판매)

F3SG-SR / PG 시리즈 외형 치수 20

지능형 탭

지능형 탭 (F39-SGIT-IL3, 별도 판매)

F3SG-SR / PG 시리즈 외형 치수 22

지능형 탭 브래킷 (F39-LITF1, 별도 판매)

F3SG-SR / PG 시리즈 외형 치수 23

조립 치수 (지능형 탭 / 지능형 탭 브래킷)

F3SG-SR / PG 시리즈 치수 24

Bluetooth® 통신 장치 (F39-SGBT, 별도 판매)

F3SG-SR / PG 시리즈 외형 치수 25

조립품 치수 (지능형 탭 / Bluetooth® 통신 장치 / 지능형 탭 브래킷)

F3SG-SR / PG 시리즈 치수 26

튀김 방지 커버

스패 터 보호 커버 (F39-HSG [] [] [] [], 별매)

연결 케이블

루트 - 스트레이트 케이블

에미 터용 루트 - 스트레이트 케이블 (별도 판매되는 F39-JG [] CL)

수신기 용 루트 - 스트레이트 케이블 (별도 판매되는 F39-JG [] CD)

연장 용 루트 플러그 케이블

에미 터 연장 용 루트 플러그 케이블 (별도 판매되는 F39-JGR [] KL)

수 광기 용 루트 플러그 케이블 (F39-JGR [] KD, 별도 판매)

확장 된 소켓 - 스트레이트 케이블

에미 터용 확장 소켓 스트레이트 케이블 (별도 판매되는 F39-JG [] AL)

F3SG-SR / PG 시리즈 외형 치수 37

수신기 용 확장 소켓 스트레이트 케이블 (별도 판매되는 F39-JG [] AD)

F3SG-SR / PG 시리즈 치수 38

확장 플러그 소켓 케이블

에미 터용 확장 플러그 소켓 케이블 : 연장 용 케이블 (별도 판매되는 F39-JG [] BL)

수신기 용 확장 플러그 - 소켓 케이블 : 연장 용 케이블 (별도 판매되는 F39-JG [] BD)

계단식 연장 케이블 (F39-JGR3W, 별매) (케이블 2 개, 방출기 용과 수신기 용 각각 2 개)

에미 터 연결 케이블 확장

확장을위한 수신기 계단식 케이블

병렬 케이블 (F39-JGR12L, 별매) (세트 당 케이블 2 개, 이미 터용과 수신기 용)

이미 터용 병렬 케이블

수신기 용 병렬 케스 케이 딩 케이블

변환 케이블

F3SJ-B / A 에미 터 변환 케이블 (F39-JGR3K-SJ-L, 별매)

F3SJ-B / A 수신기 용 변환 케이블 (F39-JGR3K-SJ-D, 별매)

F3SG-RE 변환 케이블 (F39-JGR3K-RE-L, 별매)

수신기 용 F3SG-RE 변환 케이블 (F39-JGR3K-RE-D, 별매)

MS48 변환 케이블 (F39-JGR3K-MS-L, 별매)

수신기 용 MS48 변환 케이블 (별도 판매되는 F39-JGR3K-MS-D)

Y- 조인트 플러그 / 소켓 커넥터 (F39-GCNY2, 별매)

리셋 스위치 커넥터 (F39-GCNY3, 별매)

케이블에 연결된 커넥터, 한쪽 케이블 끝의 소켓 (XS5F-D421 - [] 80-F, 별매)

F3SG-SR / PG 시리즈 외형 치수 57









sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
창원사무소. 경상남도 창원시 성산구 완암로 50 SK테크노파크 넥스트동 704호(성산동77-1)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
