온도 상태 모니터링 장치

온도 상태 모니터링 장치 요약정보 및 구매

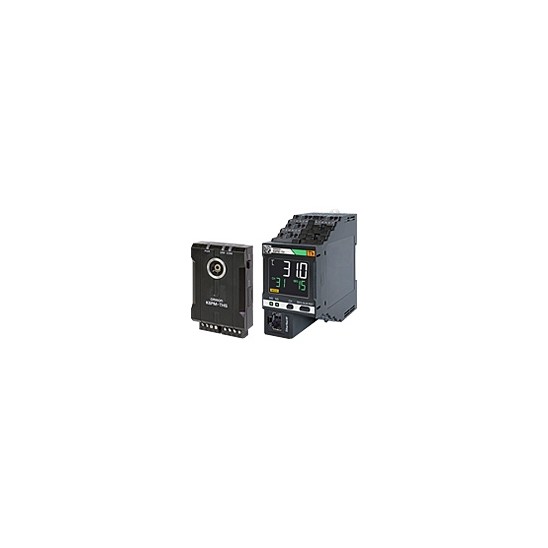

K6PM-TH

▶ 제어반내 기기의 온도 상태를 원격으로 모니터링 및
     분석하여 절전 및 비정상 정지의 중대한 위험 감소를 양립

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features


유지 보수 작업을 위해 패널에서 온도 편차를 자동으로 포착하여 절전  심각한 위험 완화를 달성

현장 과제
설비가  갖추어진 설비  장비의 경우 패널의 장치  와이어가 늘어남에 따라 검사  부품이 증가하고있는 한편유지 보수 엔지니어의 부족으로 유지 보수 빈도가 감소하여 사고 위험이 높아집니다.
K6PM-TH 특징 2
K6PM-TH 특징 3
새로운 유지 보수 방법
· 숙련  유지 보수 엔지니어를 대상으로  상태 모니터링 장치는 패널 전체의 온도를 지속적으로 모니터링합니다
· 온도 데이터 수집  분석의 자동화를 통해 장치 고장을 자동으로 식별   있습니다.

K6PM-TH 특징 4
K6PM-TH 이용한 측정 어플리케이션
K6PM-TH 특징 5

K6PM-TH 특징 6


"Value Design for Panel"해당 제품은 제어반의 공간 절약 및 공수 절감을 실현합니다.
Value Design for Panel은 제어반 내의 제품 사양에 대한 오므론 일반적인 생각이며,이를 바탕으로 제품을 함께 사용함으로써 고객의 제어반에 새로운 가치를 제공합니다.


패널 도어를 열지 않고 패널의 온도를 정확하게 시각화

넓은 시야각과 컴팩트  바디 덕분에 위치에 관계없이 최적의 설치.

넓은 시야각 렌즈
K6PM-TH 특징 9


컴팩트

비접촉 온도 센서 (전용  화상 센서) K6PM-THS
K6PM-TH 특징 10


 환경성

열악한 환경에서 안정적인 작동을 실현
K6PM-TH 특징 12


간단한 설치

 뒷면에 자석 부착  상용 부착에 의한 고정이 가능

K6PM-TH 특징 13




독자적인 알고리즘으로 조기 이상 검출에 기여

특징 1】 온도 상승 편차를 예측하고비정상 발열의 위험한 수준을 알림.
K6PM-TH 특징 15



[특징 2] 주위 온도 변화가  환경에서도 기기의 비정상적인 발열 예측 가능.
K6PM-TH 특징 16



[특징 3] 복잡한 제어반  온도 분포에 최적의 임계 값을 자동으로 설정.
K6PM-TH 특징 17

시스템 구성  소프트웨어 도구


"Thermal Condition Monitoring Tool"에서 K6PM-TH 설정  로깅이 가능합니다이더넷 케이블을 통해 PC 연결된 K6PM-TH 사용하면 원격 PC  화면에서 패널  경고 알람의 온도 상태를 한눈에 파악할  있습니다.
K6PM-TH 특징 18


Thermal Condition Monitoring Tool 사용

K6PM-TH 설치된 복수 개소의 제어반내 온도 상태를 상시 · 원격으로 가시화합니다.
K6PM-TH 특징 20


측정 결과의 분석 결과를 한눈에   있습니다.
K6PM-TH 특징 21



Lineup
 ※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다 표시 (주문 생산 기종) 납기에 대해서는 거래 대리점에 문의하십시오.

형식 구성

형식 기준
본체
http:


비접촉 온도 센서 (전용  화상 센서)
  http:



종류 / 표준 가격

본체

전원 전압형식
DC24V K6PM-THMD-EIP


비접촉 온도 센서

해상도형식
32 × 32K6PM-THS3232

EtherNet / IP 통신 케이블 추천 품

카테고리 5 이상의 STP 케이블 (실드 트위스트 페어 케이블)을 사용합니다.

커넥터 부착 케이블

상품 명칭메이커케이블  길이(m)형식
사이즈 선심 수 (대수) :
AWG26 × 4P

케이블 피복 재질 :
LSZH * 2

양쪽 커넥터 부착 케이블
(RJ45 / RJ45)
표준 RJ45 플러그 타입 * 1
케이블 색상 : 황색 * 3
3769_lu_5_1
오므론0.3XS6W-6LSZH8SS30CM-Y
0.5XS6W-6LSZH8SS50CM-Y
1XS6W-6LSZH8SS100CM-Y
2XS6W-6LSZH8SS200CM-Y
3XS6W-6LSZH8SS300CM-Y
5XS6W-6LSZH8SS500CM-Y
사이즈 선심 수 (대수) :
AWG22 X 2P

양쪽 커넥터가있는 케이블
(RJ45 / RJ45)
RJ45 커넥터 견고한 타입* 1
케이블 색상 : 하늘색
3769_lu_5_2
오므론0.3XS5W-T421-AMD-K
0.5XS5W-T421-BMD-K
1XS5W-T421-CMD-K
2XS5W-T421-DMD-K
5XS5W-T421-GMD-K
10XS5W-T421-JMD-K
* 1. 소형 타입의 케이블 길이는 0.2,0.3,0.5,1,1.5,2,3,5,7.5,10,15,20m 준비하고 있습니다
   강력한 타입의 케이블 길이는 0.3,0.5,1,2,3,5,10,15m 준비하고 있습니다
   자세한 내용은 "산업용 이더넷 커넥터 카탈로그(카탈로그 번호 : CDJC-006) 참조하십시오
* 2.
제어반 내의 배선의 Low Smoke Zero Halogen 케이블
* 3.
케이블의 색상은 녹색과 파란색도 준비하고 있습니다형식 끝이 녹색은 "-G"파란색은 -B 바뀝니다.


케이블 / 커넥터


부품 이름메이커형식
케이블히타치 금속 ()NETSTAR-C5E SA 0.5 × 4P *
RJ45 커넥터Panduit CorporationMPS588-C *
위에서 설명한 케이블과 커넥터를 함께 사용하는 것이 좋습니다.


산업용 스위칭 허브 (권장 부품)


메이커
외관사양형식
기능포트수고장감지기능
오므론()3769_lu_7_1패킷 우선 순위 제어 (QoS) :
EtherNet / IP
제어 데이터 우선 순위
오류 감지 : 브로드 캐스트 스톰
LSI
오류 감지
10 / 100BASE-TX
Auto-Negotiation
3XW4S1-03B
3769_lu_7_25XW4S1-05B
5OW4S1-05C
시스코
시스템즈
제조업체에 문의하십시오
https://www.cisco.com/
(콘텍제조업체에 문의하십시오
https://www.contec.com/us/
피닉스
컨택트 ()
제조업체에 문의하십시오
https://www.phoenixcontact.com/online/portal/pc



Specifications

본체

정격


형식K6PM-THMD-EIP
전원전원 전압24VDC
허용 전압 변동 범위전원 전압의 85 % ~ 110 %
전원 주파수 변동 범위---
소비 전력최대 1.6W
입력호환 센서K6PM-THS3232
센서 접속 대수31
출력출력 형태트랜지스터 출력
출력 점수
정격 전압24VDC
최대 전류50mA
사용 주위 온도-10 ~ + 55  (결로 또는 결빙되지 않을 )
저장 주위 온도-20 ~ + 65  (결로 또는 결빙되지 않을 )
사용 주위 습도25 ~ 85 % RH (결로하지 않을 )
저장 습도25 ~ 85 % RH (결로하지 않을 )
케이스 외관 색상검정
케이스 재질PC UL94-V0
고도최대 2,000m
적용 전선연선솔리드 와이어 또는 페룰
적용 가능한 전선 크기0.25 ~ 1.5mm 2 (AWG24 ~ 16)
와이어 삽입력8N 이하 (AWG20)
스크류 드라이버 삽입력15N 이하
전선 벗기기하라8mm * 1,10mm, 12mm
권장 일자 드라이버XW4Z-00B
전류 용량10A ( )
탈착 횟수50
무게 200g
설치 * 2DIN 레일 설치
나사 장착
외형 치수45 (W) × 90 (H) × 90 (D) mm
설정 방법소프트웨어에서 통신 설정
기타 기능표시  선택메인 유닛 이상  K6PM 센서 이상 출력,
설정 파라미터 초기화운전 시간
부속품설명서전용 도구  (Thermal condition monitoring Tool) 라이센스 번호
* 1. 페룰 단자 미사용시
* 2. DIN
레일 장착 나사 설치 방법에 대한 자세한 내용은 "K6PM-TH 온도 상태 모니터링 장치 사용 설명서 (SGTD-749)" 확인하시기 바랍니다.




성능


형식K6PM-THMD-EIP
온도 측정 범위온도 측정 범위는  센서 (K6PM-THS3232) 성능에 기재
측정 온도 정확도온도 측정 범위는  센서 (K6PM-THS3232) 성능에 기재
센서의 샘플링주기. 1  / 단위
외부 트리거외부 접점 입력 사양단락 회로 : 잔류 전압 1.5V 이하
개방 : 누설 전류 0.1 mA 이하
단락시 전류. 7 mA
경보측정 파라미터현재 온도차동 온도센서 내부 온도
표현 방법트랜지스터 출력경보 표시  표시
설정 세그먼트  2 개의 임계  (임계  1 임계  2)
임계  설정 범위0.0 ~ 999.9 ° C (0.0 ~ 999.9 ° F)
히스테리시스3.0 ° C 너비 (5.4 ° F 너비)
복귀 방식수동 리셋 * 또는 자동 리셋 (스위칭)
LCD 디스플레이7- 세그먼트 디지털 디스플레이  개별 표시기
표시 분해능0.1 ° C
해당 표준승인  표준UL61010-1 (Listing) 설치 위치 : 오염도 2, 한국 전파법
표준 준수RCM
EMCEN61326-1 (EMI : 클래스 A EMS : 산업 현장)
권장 퓨즈T2A, 시간 지연높은 차단 용량
절연 저항20 MΩ 이상
모든 외부 단자와 케이스
사이 모든 전원 공급 단자와 다른 모든 단자
사이 모든 RS-485 통신 단자와 모든 외부 트리거 입력 단자 사이
모든 트랜지스터 출력 단자와 모든 이더넷 포트
내전압2,000 VAC에서 1
모든 외부 단자와 케이스
사이 모든 전원 공급 단자와 모든 단자
사이 모든 RS-485 통신 단자와 모든 외부 트리거 입력 단자 사이,
모든 트랜지스터 출력 단자와 모든 이더넷 포트
내진동주파수 : X, Y  Z 방향으로 10 ~ 55 Hz, 0.35 mm 단일 진폭 ( 5 분의 10 스윕)
진동150m / s 2 , X, Y, Z  3 , 6 방향
보호 구조IP20
보증 기간1
LED 디스플레이알람바빨간색노란색녹색
MS , NS빨강 , 녹색
Ethernet
통신
지원 서비스EtherNet / IP (태그 데이터 링크 또는 CIP 메시지 통신
BOOTP
클라이언트
Modbus TCP
물리 계층100베이스 -TX
전송 사양전송 속도100Mbps
전송 매체트위스트 페어 케이블 (실드 : STP) : 카테고리 5 이상
전송 거리최대 100m. (허브와 노드 사이의 거리)
태그 데이터
링크
Class1지원
연결 리소스4
패킷 간격 (RPI)1,000 ~ 10,000ms
시간 제한값RPI 배수 (× 4 × 8 × 16, × 32, × 64, × 128 × 256 × 512)
연결 타입지점  연결 (고정)
Explicit
메시지
Class 3지원
UCMM지원
UCMM 동시 통신 가능한
클라이언트
2
Modbus
TCP
동시에 연결 가능한
클라이언트
2
공장 초기값IP 주소.192.168.250.30
서브넷 마스크.255.255.255.0
기본 게이트웨이.0.0.0.0
IP 주소 설정 방법정적 IP 주소
수동 리셋 방법 : SEG / ALM RST 버튼을 누르고 계십시오.





LED 디스플레이 사양

기호이름색상상태작동 상태
MSModule
Status
녹색점등정상 상태
적색점등· 다음  하나의 치명적인 고장(본체 내부기기 이상)
· 내부 CPU 이상
· 내부 메모리 이상
점멸 (1 초주기)다음  하나의 상태
· 센서 통신 이상
· 센서 각도 차이 감지
· 센서 종류 이상
· 온도 측정 범위 오버
· 운전 적산 이상
---소등전원 공급 없음
NSNetwork
Status
녹색점등태그 데이터 링크 또는 메시지의 연결 확립
점멸 (1 초주기)태그 데이터 링크 또는 메시지의 연결 설정 없음
적색점등IP 주소 중복 상태
점멸 (1 초주기)연결 시간이 초과되었거나 BOOTP 서버 연결 상태 오류
---소등전원 공급 없음




트랜지스터 출력 사양


이름설명
트랜지스터 출력1임계  1 포괄 알람의 초과 출력.포괄적  알람에 대해 임계  1 초과하면
트랜지스터 출력 1 OFF 유지되고 트랜지스터 출력 2 ON으로 유지됩니다
포괄적  알람에 대해 임계  2 초과되면
트랜지스터 출력 1 트랜지스터 출력 2 모두 꺼집니다
(
 폐쇄 )
트랜지스터 출력 유형은 Normally Closed 또는 Normally Open으로 설정 가능
트랜지스터출력2임계  2 포괄적  알람의 초과 출력
트랜지스터 출력 유형은 Normally Closed 또는 Normally Open으로 설정 가능
트랜지스터출력3본체 / 센서 이상 출력 * 1
•
정상시 : ON
•
본체 / 센서 이상시 : OFF
트랜지스터 출력3 출력 타입은 Normally Closed 고정
* 2
*1. 메인 유닛 에러  K6PM-TH 센서 에러는 다음  하나를 지정합니다 :
      •
메인 유닛 내부 에러 (내부 CPU 에러 또는 내부 메모리 에러
      • K6PM-TH
센서 통신 에러 또는 센서 타입 에러
      • K6PM-TH
센서 각도 편차
      •
온도 측정 범위 초과
      •
작동 시간 오차
* 2.
트랜지스터 출력 3 동작은 다음과 같습니다.




상태트랜지스터 출력 3
본체의 상태비접촉 온도 센서의 상태
시작 OFF
본체 내부 장비 이상
감시 모드데이터 수집 이전ON
정상
센서 통신 이상 센서 종류 이상OFF
센서 각도 차이 검출
온도 측정 범위 오버
운전 적산 이상
센서 검색 모드 또는
센서 위치 조정 모드
데이터 수집 이전ON
정상
센서 통신 이상 센서 종류 이상
센서 각도 차이 검출
온도 측정 범위 오버
운전 적산 이상OFF




측정 값 표시


측정 레벨검사 방법
본체 (표시부)소프트웨어 도구통신
 세그먼트의 온도
센서 내부 온도
본체 전면에서  센서의 세그먼트 전환모니터링 센서 화면에서
확인 가능.
• EtherNet / IP 태그 데이터 링크 통신
• EtherNet / IP
메시지 통신
• Modbus TCP
통신
세그먼트 단위의 온도
센서 내부 온도의 차이 온도
지원되지 않음지원되지 않음지원되지 않음
비접촉 온도 센서의 온도지원되지 않음모니터링 K6PM 화면에서 과거 최대 값을 모니터   있음.지원되지 않음
픽셀 단위의 온도지원되지 않음모니터링 센서 화면에서 열화상에 커서를 두면 표시 가능.• EtherNet / IP 메시지 통신
• Modbus TCP
통신
 메인 유닛의 알람
메인 유닛에 연결된
모든 비접촉 센서의 알람)
경보바에서 경보 발생 유무 확인 가능K6PM 화면의 Device List에서 알람 발생 유무 확인 가능알람 발생은 Main Unit 상태에서 확인 가능





비접촉 온도 센서

정격

형식K6PM-THS3232
전원전원 전압24VDC
허용 전압 변동 범위전원 전압의 85 % ~ 110 %
전원 주파수 변동 범위---
소비 전력최대 0.4W / 1  (24VDC) * 1
사용 주위 온도-10 ~ + 55  (결로 또는 결빙되지 않을 )
저장 온도-20 ~ + 65  (결로 또는 결빙되지 않을 )
사용 주위 습도25 ~ 85 % RH (결로하지 않을 )
저장 습도25 ~ 85 % RH (결로하지 않을 )
케이스 외관 색상검정
케이스 재질PC UL94-V0
고급2,000m 이하
적용 전선  / 단선
적용 가능한 전선 크기0.25 ~ 1.5mm 2 (AWG24 ~ 16)
전류 용량8A (1  )
무게50g 이하
설치브래킷 * 2
나사 설치
외형 치수43 (W) × 60 (H) × 25.1 (D) mm 단자부 제외
부속품 * 3설명서설치 브래킷자석 (위치 결정 ) * 4
* 1. 연결 대수에 따라 소비 전력이 증가합니다전원 선정과 배선 지름에주의하시기 바랍니다
* 2 1 / 4-20UNC
사양의 장착 구멍 (너트는 포함되어 있지 않습니다).
* 3.
운대는 포함되어 있지 않습니다
* 4.
자석에 의한 설치 센서 위치 결정 용으로 사용하십시오.




성능

형식K6PM-THS3232
온도 측정온도 측정 범위온도 측정 범위 : 0.0  ~ 200.0  (32.0 ° F ~ 392.0 ° F)
검출 분해능32 × 32 (1,024 화소)
온도 정밀도± 5  (주위 온도 25 ) * 1 * 2
방사율0.94
재현성 (주위 온도 25 ) * 2
온도 드리프트0.15
시야각 [FOV]90 ° × 90 °
준비 시간15
기타 기능온도 측정 범위 초과측정 온도 : 200.0  이상센서 내부 온도 : 80.0  이상에서 센서 이상으로 출력
각도 편차 검출 * 35 ° (typ) 이상의 각도, 3 이상 지속되는 것을 검출
출력통신 방식RS-485 통신
최대 케이블 길이500m
대응 규격인증 규격UL61010-1 (목록설치 장소 : 오염도 2
한국 전파법
규정 준수RCM
EMCEN61326-1 (EMI : ClassA EMS : Industrial Location) 측정 온도 변동폭 : ± 6
권장 퓨즈T2A, 시간 지연높은 차단 용량
절연 저항20MΩ 이상
모든 단자와 케이스 사이
내전압1,000VAC 1 분간
모든 단자와 케이스 사이
내진동진동수 10 ~ 55Hz  진폭 0.35mm X, Y, Z  방향 5min × 10  청소 * 4
충격150m / s 2  3  6 방향 3  * 4
보호 구조IP20
LED
디스플레이
전원 표시등녹색 (통전시 : 점등무통전시 : 소등)
통신 표시등황색 (통신시 : 점등통신  : 꺼짐)
경보 표시등적색 (센서 에러시 : 점등각도 오차 검출시 : 점멸)
* 1. 정밀도는 측정 거리 대상 방사율  주변 온도에 따라 달라질  있습니다
* 2.
온도 정밀도 또는 재현성에 대한 자세한 사항은 "K6PM-TH 온도 상태 모니터링 장치 사용 설명서 (SGTD-749)" 확인하시기 바랍니다
* 3.
 스위치 SW2 ON / OFF 설정합니다 (초기  : OFF).
   각도 차이 검출 진동이있는 장소에서는 동작이 안정하지 않기 때문에 검출되지 않을  있습니다
* 4.
나사 장착시




소프트웨어 도구



항목사양
계획만들 수있는 파일 제한 없음
적외선
열 센서 의 샘플링주기 : 1 ~ 99
1 ~ 99 분 또는 1 ~ 99 시간 (기본값 : 1 분)
벌채 반출지원되는 파일 형식탭으로 구분 된 텍스트 파일 형식
측정 간격샘플링주기
로그 파일 단위
샘플링 간격에 관계없이 1,440 행 (헤더 제외)마다 새 파일
프로젝트에 등록
할 수있는 번호


본체 수최대 5개
만들 파일다음은 설치 폴더에 생성됩니다 다음 \ CFG :
• 프로젝트 파일 (INI 파일 형식)
• 구성 파일 (INI 파일 형식)
파일 (TXT 형식) 로그 : 다음은 설치 폴더 \ 로그에 작성 • 다음
의 세부 사항을 참조하십시오 자세한 내용은 생성 될 파일입니다.
읽고 볼수있는 사진 이미지 파일 형식JPG / JPEG 형식
온도 경보 임계 값 자동 설정지원됨.



작성 될 파일의 ​​세부 사항



파일 형식신장기술기본적으로 위치 저장
프로젝트 파일.ini다음을 포함하는 텍스트 파일
• 샘플링주기
• 본체 명칭 (최대 5
• K6PM-TH 본체의 IP 주소 정보 (최대 5
• 센서 이미지 표시 방향 (최대 31
• 센서 컬러 스케일 설정 ( 최대 31 대분
• 측정 개소 이미지 파일 이름 (최대 31 )
C : \ Program Files \ OMRON \ Thermal Condition Monitoring Tool \ cfgC : \ Program Files \ OMRON \ Thermal Condition Monitoring Tool \ cfg
구성 파일.ini다음을 포함한 텍스트 파일
(
파일 이름 = "app.ini" 고정) :
•
사용 언어
C : \ Program Files \ OMRON \ Thermal Condition Monitoring Tool \ cfg
로그 파일.txt 메인 유닛에 대한 파일이 생성됩니다
텍스트 파일 형식이므로 다른 응용 프로그램에서 사용할  있습니다.
로그 파일 위치는 다음과 같습니다
C : \ Program Files \ OMRON \
Thermal Condition Monitoring Tool  \ log \ K6PM 본체 번호 (2 자리)



소프트웨어 도구의 운영 환경



항목내용
OSWindows 7, Windows 8.1, Windows 10 (32 비트 / 64 비트) (JP / EN)
CPU2.4GHz 이상, 32 비트 또는 64 비트 프로세서
기억4GB 이상.
디스크 예약 영역 용량64GB 이상
모니터 해상도1024 × 768 (XGA), 하이 컬러 16 비트 이상
.넷 프레임 워크NET Framework 4.7.2 *
기타LAN 포트 : 네트워크 연결 용

*이 작업에는 .NET Framework 4.7.2가 필요합니다.
   다음과 같이 OMRON 웹 사이트에서 소프트웨어 도구를 다운로드하십시오 :
   https://www.ia.omron.com/k6pm_tool



Dimensions


본체

K6PM-THMD-EIP

K6PM-TH 치수 1

비접촉식 온도 센서

K6PM-THS3232

K6PM-TH 치수 2
