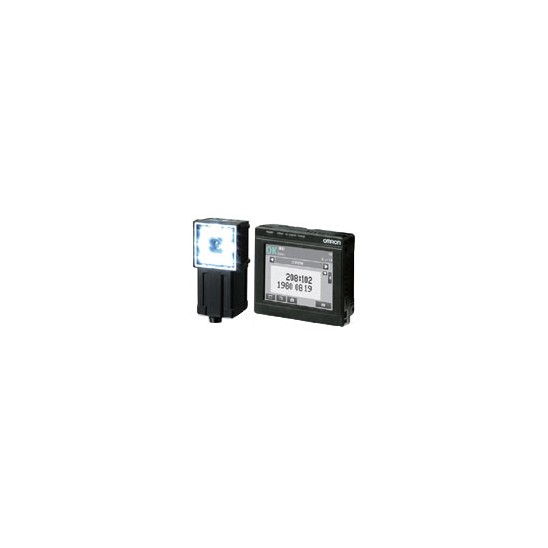

FQ2-CH 시리즈

▶ 긁힘이나 기울어짐도 안정하게 판독
▶ 점자와 날인 등 주요 프린터 지원

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명

Features

사전 등록 없이 판동 가능

다음과 같은 경우에도 영역내에 문자가 위치해 있으면 사전 등 록없이 판독할 수 있습니다.

조합 기능

등록된 마스터 데이터와 판독한 문자 데이터를 조합 할 수 있습니다. 또한 마스터 데이터 등록이 간단합니다. 실제로 문자열을 판독하고 그 결과를 마스터에 등록할 수 있습니다. 설정 시간, 문자열 설정 실수를 줄일 수 있습니다. 또한 마스터 데이터에는 32 종류까지 등록할 수있어 외부 신호로 쉽게 전환할 수 있습니다.

커스터마이즈 사전 등록

사전에 문자를 추가 등록 할 수 있습니다. 특수 폰트를 판독하고 싶은 경우 등, 초기 설정으로는 안정된 판독이 불가능한 경우에도 한심할 수 있습니다.

화상 · 판독 이력 로깅

판독한 화상과 그 결과를 센서에 임시로 저장할 수 있습니다. SD 카드 (4GB의 경우)에는 최대 1 만 장의 사진, 1000 만 번의 판독 결과를 저장할 수 있습니다. OK / NG 둘 다 또는 NG 결과만의 로깅 여부를 선택할 수 있어 트레이서빌리티에 도움이 됩니다.



Lineup

◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

FQ2-CH 시리즈 [문자 인식 센서]

시야 유형협시야 타입중시각 타입광시야 타입
(원거리)
광시야 타입
(근거리)
화소 수35 만 화소
컬러NPNFQ2-CH10010F-MFQ2-CH10050F-MFQ2-CH10100F-MFQ2-CH10100N-M
PNP FQ2-CH15010F-M FQ2-CH15050F-MFQ2-CH15100F-M FQ2-CH15100N-M
시야
설치 거리
(mm)
시야 설치 거리의
그림 1 참조
시야 설치 거리의
그림 2 참조
시야 설치 거리의
그림 3 참조
시야 설치 거리의
그림 4 참조



시야 유형협시야 타입중 시각 타입광시야 타입
(원거리)
광시야 타입(근거리)
외관
35 만 화소 타입



종류외관형식
DC 전원 타입
FQ2-D30
DC / AC / 배터리
공용 타입
FQ2-D31



(FQ2-S3/S4/CH 시리즈만 접속 가능)

종류외관출력
사양
형식
병렬
인터페이스
NPNFQ-SDU10
PNP FQ-SDU15
RS-232C
인터페이스
NPNFQ-SDU20
PNP FQ-SDU25



주. 병렬 케이블 FQ-VP는 2 개 준비해 주십시오.

종류외관길이형식
이더넷 케이블
(센서 터치 파인더 동안
센서 컴퓨터 사이에)
2mFQ-WN002
5mFQ-WN005
10mFQ-WN010
20mFQ-WN020
입출력 케이블
2mFQ-WD002
5mFQ-WD005
10mFQ-WD010
20mFQ-WD020
센서 데이터
장치 케이블
2mFQ-WU002
5mFQ-WU005
10m FQ-WU010
20m FQ-WU020
FQ-SDU1 용
병렬 케이블
2mFQ-VP1002
5mFQ-VP1005
10m FQ-VP1010
FQ-SDU2 용
병렬 케이블
2mFQ-VP2002
5mFQ-VP2005
10m FQ-VP2010
RS-232C 케이블
(PLC 연결)
2mXW2Z-200S-V
5mXW2Z-500S-V



용도외관종류형식
센서용
장착용 브라켓 * 1FQ-XL
장착용 브라켓 FQ-XL2
편광 필터 부착
* 1
FQ-XF1
터치
파인더용
패널 마운트
어댑터
FQ-XPM
AC 어댑터
(DC / AC / 배터리 공용 타입 용)
FQ-AC1
배터리
(DC / AC / 배터리 공용 타입 용)
FQ-BAT1
터치 펜 * 3FQ-XT
스트랩FQ-XH
SD 카드
(2GB)
HMC-SD291



* 1. 일체형 타입 센서에 하나 포함되어 있습니다.
* 2. C 마운트 타입의 센서 하나 포함되어 있습니다.
* 3. 터치 파인더에 1 개 포함되어 있습니다.

외관포트 수고장 검지 기능소비 전류형식
3없음0.22AW4S1-03B
5없음0.22AW4S1-05B
없음W4S1-05C







Specifications
항목문자 인식 센서
형식NPN 타입FQ2-CH10 □ □ □ □-M
PNP 타입FQ2-CH15 □ □ □ □-M
시야시야/ 설치 거리에 맞춰 렌즈를 선택 (시각의 공차는 ± 10 % 이내)
설치 거리
주요
기능
검사 아이템문자 인식
 · 알파벳 A ~ Z
 · 숫자 0 ~ 9
 · 기호 '- : /
사전 정의
전처리 기능평활화 약함, 평활화 강함, 팽창, 수축,
중앙값, 엣지 추출, 수평 엣지 추출,
수직 엣지 추출, 엣지 강조, 배경 컷
조합 기능있음
재시도 기능간단한 재시도, 밝기 변화 재시도, 장면 전환 재시도, 레벨 트리거 재시도
동시 검사 가능 수32
위치 차이 수정있음 (360 ° 회전 위치 수정 가장자리 위치 수정)
Scene 등록 수32
이미지
촬영
화상 처리 방식흑백
화상 필터하이 다이내믹 레인지 기능 (HDR), 편광 필터 (부착)
촬영 소자1 / 3 인치 흑백 CMOS
셔터 기능내장 조명 점등 시 1 / 250 ~ 1 / 50000
내장 조명 소등 시 1 / 1 ~ 1 / 50000
처리 분해능752 × 480
부분 캡처 기능있음  (수평)
조명조명 점등 방식펄스 점등
조명 색상백색
데이터
로깅
기능
계측 결과 로깅센서 본체 : 1000 건 (터치 파인더 사용 시, SD 카드의 용량만큼 저장 가능)
화상 로깅센서 본체 20 장 (터치 파인더 사용 시, SD 카드의 용량만큼 저장 가능)
보조 기능연산 (사칙 연산, 계산 함수, 삼각 함수, 논리 함수)
계측 트리거외부 트리거 (단발 연속)
통신 트리거 (이더넷 무수순(TCP), 이더넷 무수순(FINS /
TCP), EtherNet / IP, PLC 링크)
입출력
사양
입력 신호7 개
· 단발 계측 입력 (TRIG)
· 제어 명령 입력 (IN0 ~ 5)
출력 신호3 개
· 제어 출력 (BUSY)
종합 판정 출력 (OR)
에러 출력 (ERROR)
※출력 신호 3 개(OUT0 ~ 2)는 각 검사 항목의 개별 판정 및
화상 입력 허용 출력 (READY), 외부 조명 타이밍 출력 (STGOUT)
으로 할당 변경을 할 수 있습니다.
이더넷 사양100BASE-TX/10BA​​SE-T
통신 기능이더넷 무수순(TCP),
이더넷 무수순(FINS / TCP),
EtherNet / IP, PLC 링크
I / O 확장센서 데이터 유니트
(FQ-SDU1 □) 접속에 따라 가능
입력 11 점, 출력 24 점
RS-232C센서 데이터 유니트
(FQ-SDU2 □) 접속에 따라 가능
정격전원 전압DC21.6V ~ 26.4V (리플 포함)
소비 전류2.4A 이하
내환경성주위 온도 범위동작 시 : 0 ~ +40 ℃, 보존 시 : -25 ~ +65 ℃
(단, 결빙, 결로하지 않을 것)
주위 습도 범위동작 시, 보존 시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
주위 분위기부식성 가스가 없을 것
진동 (내구)10 ~ 150Hz 편진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
충격 (내구)150m / s 2 6 방향 (상하 · 좌우 · 전후) 각 3 회
보호 구조IEC60529 규격 IP67
(단, 편광 필터 부착 장착 시 및 커넥터 캡 제거 시에는 제외)
재질센서 : PBT, PC, SUS
설치 브라켓 : PBT
편광 필터 부착: PBT, PC

Ethernet 커넥터 : 내유성 비닐 혼합
I / O 커넥터 : 무연 내열 PVC
질량협시야 · 중시야 타입 : 약 160g
광시야 타입 : 약 150g
부속품설치 브라켓(FQ-XL) × 1, 편광 필터 부착 (FQ-XF1) × 1, 취급 설명서,
퀵 스타트 가이드, SYSMAC 회원 등록 시트, 경고 라벨
LED 클래스 * 2클래스 2 (JIS C 6802:2005)
대응 규격EN61326-1 : 2006 IEC61010-1



종류DC 전원 타입DC / AC / 배터리 공용 타입
형식FQ2-D30FQ2-D31
접속 가능한 센서 대수인식 (센서 전환) 최대 : 32 대, 모니터링 가능 최대 개수 : 8 개
주요
기능
계측 화면의 표시 종류최신 결과 표시, 최근 NG 표시, 트렌드 모니터, 히스토그램
표시 가능 화상 종류
Through 화상, freeze 화상, 확대 화상, 축소 화상
데이터 로깅
계측 결과, 계측 화상
표시 메뉴 언어
일본어, 영어, 독일어, 프랑스어, 이탈리아어, 스페인어, 중국어 (번체),
중국어 (간체), 한국어
표시액정 모니터
디바이스
3.5 인치 TFT 컬러 LCD
화소 수320 × 240 픽셀
색상16,777,216 색

라이트
수명 * 150,000 시간 (25 ℃)
휘도 조정
휘도 조정 기능 있음
자동 소등 기능
있음 (설정 시간 변동 기능 있음)
조작
인터페이스
페이스
터치
스크린
방식저항막 방식
수명 * 21,000,000 회
외부
인터페이스
페이스
Ethernet
100BASE-TX/10BA​​SE-T
SD 카드SDHC 규격 Class4 이상 권장
정격전원 전압DC 전원 연결 시 :
DC21.6V ~ 26.4V
(리플 포함)
DC 전원 연결시 : DC21.6V ~ 26.4V
           (리플 포함)
AC 어댑터 FQ-AC □
(시노 아메리칸 재팬 (주) ) 연결시 :
AC100V ~ 240V, 50Hz/60Hz
배터리 연결시 배터리 팩
FQ -BAT1 (1 셀 3.7V)
배터리 연속 사용
가능 시간 * 3
-1.5 시간
소비 전류DC 전원 접속 시 :
0.2A 이하
DC 전원 접속 시: 0.2A 이하,
배터리 충전시 : 0.4A 이하
내환경성주위 온도 범위동작 시 : 0 ~ +50 ℃
보존 시 : -25 ~ +65 ℃
(단, 결빙, 결로하지 않을 것)
동작 시 : DIN 고정 / 패널 고정 사용시 0 ~ +50 ℃
배터리 사용 시 0 ~ +40 ℃

보존 시 : -25 ~ +65 ℃
(단, 결빙, 결로하지 않을 것)
주위 습도 범위동작 시, 보존 시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
주위 환경부식성 가스가 없을 것
진동 (내구)10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
충격 (내구)150m / s 2 6 방향 (상하 · 좌우 · 전후) 각 3 회
보호 구조IEC60529 규격 IP20 (SD 카드 커버, 커넥터 캡 또는 유니트를 설치 한 경우)
질량약 270g (배터리 + 핸디 스트랩 비 장착시)
재질케이스 : ABS
부속품터치 펜 (FQ-XT), 취급 설명서



* 1. 상온 상습에서 휘도가 반감 할 때까지의 기준 시간이며, 보증 값은 아닙니다.

백라이트 수명은 주위의 온도와 습도에 따라 크게 변화합니다.

     저온, 고온에서는 수명이 짧아집니다.
* 2. 기준 시간이며, 보증 값은 아닙니다. 사용 조건에 따라 변화합니다.
* 3. 기준 시간이며, 보증 값은 아닙니다. 사용 환경, 사용 조건 등에 따라 변화합니다.

항목병렬 인터페이스RS-232C 인터페이스
형식NPNFQ-SDU10FQ-SDU20
PNPFQ-SDU15FQ-SDU25
입출력
사양
병렬
입출력
커넥터 1출력 16 점 (D0-15)입력 6 점 (IN0-5)
커넥터 2입력 11 점 (TRIG, RESET, IN0-7, DSA)
출력 8 점 (GATE, ACK, RUN, BUSY,
OR, ERROR, STGOUT, SHTOUT)
입력 2 점 (TRIG, RESET)
출력 7 점 (ACK, RUN, BUSY, OR, ERROR,
STGOUT, SHTOUT)
RS-232C-1CH 최대 115,200 bps
센서 인터페이스FQ2-S3/S4/CH 연결 (FQ-WU □ □ □로 연결) : 단독
※ 센서 연결 수: 1
정격전원 전압DC21.6V ~ 26.4V (리플 포함)
절연 저항DC 외부 단자와 케이스 사이 : 0.5MΩ 이상
(DC250V 메가에서)
소비 전류2.5A 이하 (FQ2-S □ □ □ □ □ □ - □ □ □ + FQ-SDU □ □)
0.4A 이하 (FQ2-S3 □ - □ □ □ + FQ-SDU □ □)
0.1A 이하 (FQ-SDU □ □ 일괄)
내환경주위 온도 범위동작 시 : 0 ~ +50 ℃, 보존 시 : -25 ~ +65 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작 시, 보존 시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
주위 환경부식성 가스가 없을 것
진동 (내구)10 ~ 150Hz 편진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
충격 (내구)150m / s 2 6 방향 (상하 · 좌우 · 전후) 각 3 회
보호 구조IEC60529 규격 IP20
재질케이스 : PC + ABS, PC
질량약 150g
부속품취급 설명서



형식FQ-BAT1
배터리 종류리튬 이온 2차 전지
공칭 용량1800mAh
정격 전압3.7V
주위 온도 범위동작 시 : 0 ~ +40 ℃
보존 시 : -25 ~ +65 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작 시, 보존 시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
충전 방법터치 파인더(FQ2-D31)에 장착해서 충전. AC 어댑터 (FQ-AC1)가 필요
충전 시간 * 12 시간
사용 시간 * 11.5 시간
배터리 팩 수명 * 2충 방전 300 회
질량50g 이하



* 1. 기준 시간이며, 보증 값은 아닙니다. 사용 상태에 따라 변화합니다.
* 2. 배터리 용량이 60 % 이하가 될 때까지의 기준 시간이며, 보증 값은 아닙니다. 사용 환경 조건에 따라 변화합니다.

PC 툴을 사용하기 위해서는 다음 조건을 만족하는 PC가 필요합니다.

OSMicrosoft Windows XP Home Edition / Professional SP2 이상 (32bit 버전)
Microsoft Windows 7 Home Premium 이상 (32bit 판 / 64bit 버전)
CPUCore2Duo 1.06GHz 상당 이상
RAM1GB 이상
HDD500MB 이상의 여유 공간 * 1
모니터1024 × 768 이상



* 1. 별도 로깅을 위한 공간이 필요합니다.

Windows는 미국 Microsoft Corporation의 미국, 일본 및 기타 국가에서 등록 상표 또는 상표입니다.
기타 기재된 회사명과 제품명에 대해서는 각 사의 등록 상표 또는 상표 입니다.





Dimensions

(단위 : mm)

일체형 타입

협시야 타입
FQ2-CH □ □ □ 10F-M
중시야 타입
FQ2-CH □ □ □ 50F-M

광시야 타입
FQ2-CH □ □ 100 □-M

FQ2-D30/-D31

* FQ2-D31에만 붙어 있습니다.

FQ-SDU10/-SDU15

FQ-SDU20/-SDU25
