스위칭 전원 공급 장치 (60 / 120 / 240 / 480W 타입)

스위칭 전원 공급 장치 (60 / 120 / 240 / 480W 타입) 요약정보 및 구매

S8VK-S

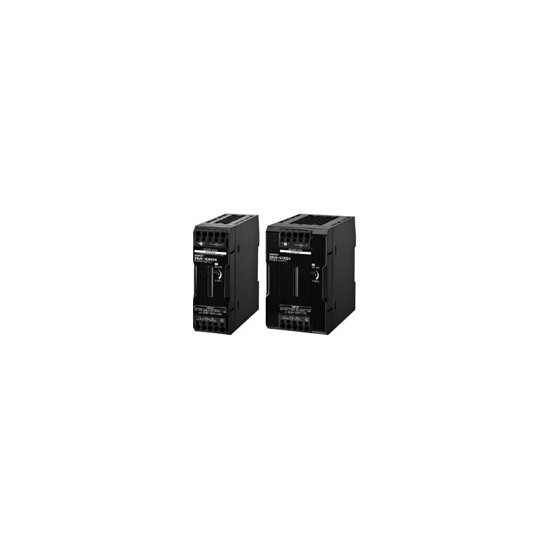

▶ 소형 제어반에 꼭 맞는 기판 코팅으로 내 환경성을 향상 Push - in 연결로 쉽게 배선

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features

제어반을 더 컴팩트하게

제어반에 새로운 가치를

제조 현장의 심장부 인 제어반. 그 제어반이 진화하면 생산 설비도 크게 진화합니다.
또한 제어반의 설계 · 제조 공정 거기에 사람의 상호 작용하는 방식도 혁신 있다면 더 간단하고 앞서가는 제어반 만들기를 실현할 수 있습니다.
오므론은 제어반 내의 제품 사양에 대한 일반적인 생각 "Value Design for Panel * 1"을 비롯한 각종 활동을 통해 제어반의 진화와 프로세스 혁신을 실현 해 나가고 있습니다.

* 1 Value Design for Panel

S8VK-S 특징 4

제어반 내의 제품 사양에 대한 일반적인 생각 "Value Design for Panel ( Value Design)"는 고객의 제어반에 새로운 가치를 제공합니다.
Value Design에 대응 한 제품을 함께 사용함으로써 제어반의 가치가 더욱 높아집니다.

세계 최소 클래스 * 글로벌 전원 S8VK-S 등장

자유 자재로 사용할 수있는 글로벌 전원 S8VK 시리즈에 새로운 진화를 이룬 S8VK-S가 등장.
더 공간 절약, 공정 그리고 내 환경 성능 향상을 추구하고 새로운 가치를 제공합니다.

S8VK-S 특징 5

* 2015 년 11 월 현재 당사 조사

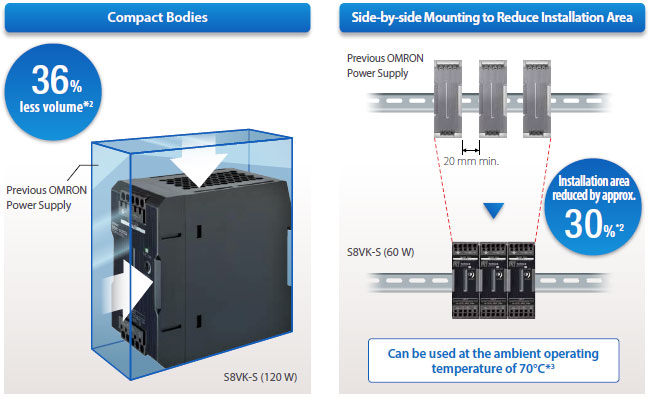

세계 최소 클래스 * 1의 컴팩트 한 바디 & 밀착 설치 설계를 자유롭게

고효율 저손실 기술로 소형화를 실현. 오므론 자신의 열 제어 기술에 밀착 설치에도 대응.
설치 면적을 작게하여 제어반의 소형화에 기여합니다.



* 1 2015 년 11 월 현재 당사 조사
* 2. 당사 종래 비
* 3. S8VK-S 데이터 시트의 경감 곡선을 참조하십시오.

[진화 한 고효율 · 저손실 기술]

S8VK-G에서 축적 된 기술을 한층 더 진화시켜 스위칭 손실 및 변압기 다이오드 등 발열 부품의 손실을 경감하여 탑재 부품의 소형화 및 고밀도 실장을 실현시키고 있습니다.

S8VK-S 특징 9

[정교한 열 제어 기술]

오므론 독자적인 열 모델링 노하우는 빠르고 정확한 열 시뮬레이션 방법을 구축하고 있습니다. 그러면 열 흐름을 컨트롤하면서 부품의 최적 배치가 가능 방열판의 모양과 크기를 최적화함으로써 제품의 소형화를 실현 함과 동시에 밀착 설치도 가능하게했습니다.

S8VK-S 특징 10

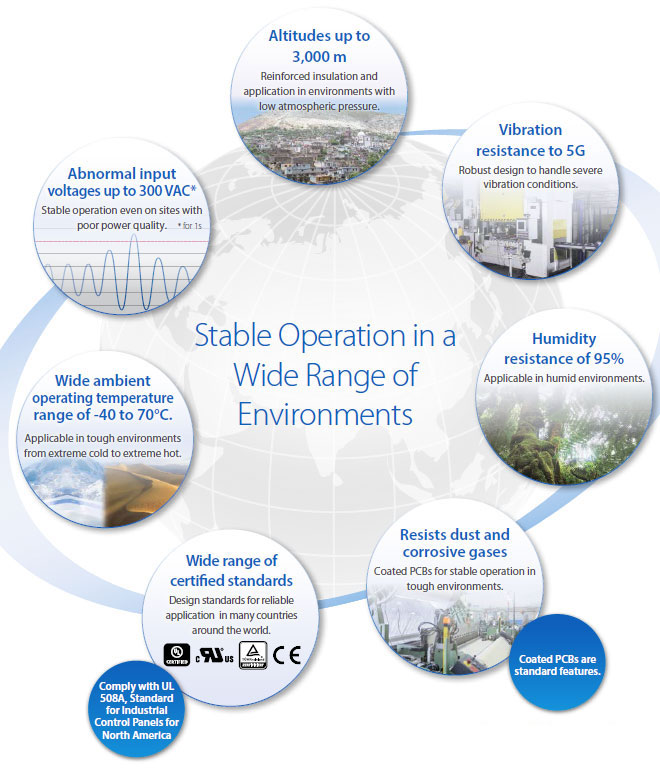

내 환경 성능 향상으로 다양한 장소에서의 사용이 가능

주. 사진은 이미지입니다.

Push - in Plus 단자대 쉽게 배선

공구 필요없이 꽂기 만.
배선 작업 부하와 공수를 줄일 Push - in Plus 단자대의 탄생입니다.

Push - in Plus 단자대에 크게 배선 공수 절감





참고 Push - in Plus 단자대 나사 단자대 모두 우리 실측치 데이터.

드라이버를 유지하여 양 수작업이 가능

수지 부품과 스프링에 의한 유지 형상을 최적화합니다.
연선을 직접 단자에 배선할 때 대상 단자에 손쉽게 꽂을 수 있어 한층 원활하게 작업할 수 있습니다.

끼워 넣기 쉽다

오므론 Push - in Plus 단자대는 마치 이어폰 잭에 끼워 넣는 곳처럼 쉽습니다.
작업 부하의 저감 및 배선 품질 향상에 공헌합니다.

잘 빠지지 않는다.

손쉬운 삽입을 실현하면서 동시에 강력한 전선 유지를 실현.
고급기구 설계 기술과 제조 기술로 만들어진 스프링에 의해 작업 성을 향상하면서 신뢰성도 확보 할 수 있습니다.





참고 Push - in Plus 단자대 나사 단자대 모두 우리 실측치 데이터.

제어반 공간 절약 아이디어

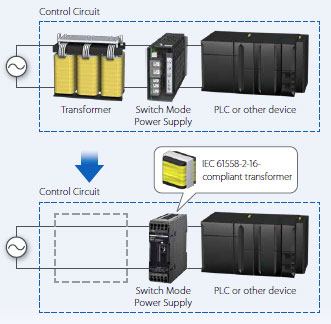

제어 회로 변압기 (트랜스)를 절감 할 수있는 방법

(IEC 61558-2-16 준수 변압기를 채용 한 스위칭 전원을 사용하는 경우) 유럽 기계류 지침은 IEC 60204-1에서 "제어 회로에 교류 전원을 공급하는 경우, 제어 회로 용 변압기 (트랜스 )를 이용해야한다 그 변압기 (트랜스)는 분리 권 선형 (複巻)해야한다 "고 규정되어 있습니다.



S8VK 시리즈는 제어 회로 변압기 (트랜스)를 내장하고 있기 때문에 변압기가 필요하지 않습니다.

IEC60204-1의 주석으로 "분리 권선 (複巻) 변압기 (트랜스)를 사용하는 스위칭 전원 공급 장치는이 요구 사항을 충족」라고 기재되어 있습니다. 따라서 이러한 스위칭 전원 공급 장치를 사용하면 제어 회로 변압기를 없앨 수 있습니다.



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 구성

형식 기준

종류 / 표준 가격에 기재된 형식에 따라 주문하십시오.

S8VK-S Lineup 2

종류 / 표준 가격

본체

용량정격 입력 전압정격
출력 전압
정격
출력 전류
최대
피크 전류
형식
60WAC100 ~ 240V
(허용 범위
AC85 ~ 264V,
DC90 ~ 350V)
24V2.5A3A S8VK-S06024
120W24V5A6A S8VK-S12024
240W24V10A15A S8VK-S24024
480W24V20A30A S8VK-S48024

레일 장착 용 별매 품

지지 레일 (알루미늄)



형식
 PFP-100N
 PFP-50N
 PFP-100N2



고정 브래킷 (엔드 플레이트)



형식
 PFP-M



브래킷 별매 품

상품 명칭형식
전면 마운팅 브래킷 (60W 용) S82Y-VS10F
사이드 브래킷 (60W 용) S82Y-VS10S
전면 마운팅 브래킷 (240,480W 용) S82Y-VK10F





Specifications

정격 / 성능 / 기능

정격 전력30 W60W120W
출력 전압24V24V24V
능률115 VAC 입력 * 187 % typ.87 % typ.90 % typ.
230 VAC 입력 * 186 % typ.89 % typ.92 % typ.
입력전압 범위 * 2단상, 85 ~ 264VAC, 90 ~ 350VDC * 12,
265 ~ 300VAC (1 초)
주파수 * 250/60 Hz (47 to 450 Hz)50/60 Hz (47 ~ 63
Hz)
입력 전류115 VAC 입력 * 10.58A typ.1.1 typ.1.2A typ.
230 VAC 입력 * 10.36A typ.0.66A typ.0.63A typ.
역률---0.9 분.
누설
전류 * 3
115 VAC 입력최대 0.5 mA
230 VAC 입력최대 1 mA
돌입 전류
* 4 (
25 ° C에서 의 저온 시동시)
115 VAC 입력16 A typ.
230 VAC 입력32 A typ.
산출정격 출력 전류1.3 A2.5 A5 A
정격 출력31.2 W60W120W
최대 부스트 전류1.56 A3 A6 A
전압 조정 범위 * 521.6 ~ 28V (V.DJ 포함)
리플 및 잡음
전압 * 6
100 ~ 240 VAC
입력 * 1
190 mVp-p max. 에서
대역폭의 20 MHz의
190 mVp-p max. 에서
대역폭의 20 MHz의
110 mVp-p max. 에서
대역폭의 20 MHz의
입력 변동 영향 * 7최대 0.5 %
부하 변동 영향 * 8최대 1.5 %
온도
변화
영향
115 ~ 230 VAC
입력
0.05 % / ° C 최대
시동 시간
* 4
115 VAC 입력 * 1최대 1000ms최대 1000ms최대 1000ms
230 VAC 입력 * 1최대 1000ms최대 1000ms최대 1000ms
대기 시간 * 6115 VAC 입력 * 130 ms typ.20 ms typ.45 ms typ.
230 VAC 입력 * 1140 ms typ.95 ms typ.45 ms typ.
추가
기능
과부하 보호예, 자동 재설정
과전압 보호 * 9예, 정격 출력 전압의 130 % 이상, 전원 차단 (
입력 전압 차단 후 다시 입력)
시리즈 작동예 (최대 2 개의 전원 공급 장치에 대해 외부 다이오드가 필요합니다.)
병렬 작업예 (최대 2 개의 전원 공급 장치), 자세한
내용 은 카탈로그의 병렬 작동을 참조 하십시오.
출력 표시기예 (LED : 녹색)
저전압 검출 출력아니
단열재내전압3.0 kVAC에서 1 분. (모든 입력 단자와 출력
단자 사이 ), 전류 차단 10 mA
2.0 kVAC에서 1 분. (모든 입력 단자와 PE 단자 사이),
전류 차단 10 mA
1.0 kVAC에서 1 분. (모든 출력 단자와 PE
단자 사이 ), 전류 차단 20 mA
절연 저항100MΩ 이상. (모든 출력 단자와 모든 입력
단자 / PE 단자 사이) 500VDC
내 환경
, 표준
주변 작동 온도 * 10-40 ~ 70 ° C (온도에 따라 디 레이팅 필요,
엔지니어링 데이터 참조) (결로 또는 결빙 없음)
보관 온도-40 ~ 85 ° C (결로 또는 결빙 없음)
주변 작동 습도최대 95 % RH. (보관 습도 : 최대 95 % RH)
내 진동
X, Y 및 Z 방향으로 각각 2 시간 동안 10 ~ 55 Hz, 최대 5G, 0.42 mm 반폭
충격 저항150 m / s 2 , ± X, ± Y, ± Z 각 3 회
신뢰할 수 있음MTBF135,000 시간 분. (데이터 시트 참조 값 참조)
평균 수명 * 1110 년 이상.
CON-
struction
무게250 g 이하.250 g 이하.최대 400g
냉각 팬아니
보호 등급EN / IEC 60529에 의한 IP20
표준고조파 전류 방출EN 61000-3-2 준수
EMI전도
배출
EN 61204-3 클래스 B, EN 55011 클래스 B 준수
복사
방출
EN 61204-3 클래스 B, EN 55011 클래스 B 준수
EMSEN 61204-3의 높은 심각도 수준을 준수합니다.
승인 된 표준UL 목록 : UL 508, ANSI / ISA 12.12.01 (30W 및 60W 전용
Class2 출력 : UL 1310)
cUL : CSA C22.2 No107.1, CSA C22.2 No213 (30W 및 60W
만 해당) Class2 출력 : CSA C22.2 No.223)
UL UR : UL 60950-1 (승인) OVCII (≤ 3000 m) Pol2
cUR : CSA C22.2 No. 60950-1 OVCII (≤ 3000 m) Pol2
EN : EN 50178 OVCIII (≤ 2000m) OVCII (2000m ≤ 및 ≤ 3000)
Pol2, EN 60950-1 OVCII (≤ 3000m) Pol2
ATEX : EN 60079-0, EN 60079-15 Cert. DEMKO 16 ATEX 1708X
(30 W 제외)
Ex II 3G Ex nA IIC T3 Gc
IECEx : IEC 50079-0, IEC60079-15 Cert. IECEx UL 16.0082X
30W 제외)
Ex nA IIC T3 Gc
표준 준수PELV (EN / IEC 60204-1) * 12
EN / IEC 61558-2-16 : 2009 + A1 : 2013 * 12
해양 표준 * 12로이드 등록 (30 W 제외)
DNV GL (30 W 제외)
두 가구 연립 주택F47-0706 준수 (200 ~ 240 VAC 입력)





정격 전력240W480 W
출력 전압24V24V
능률115 VAC 입력 * 191 % typ.91 % typ.
230 VAC 입력 * 193 % typ.93 % typ.
입력전압 범위 * 2단상, 85 ~ 264VAC, 90 ~ 350VDC * 12, 265 ~ 300VAC
(1 초)
주파수 * 250/60 Hz (47 ~ 63 Hz)
입력 전류115 VAC 입력 * 12.4 A typ.4.6A typ.
230 VAC 입력 * 11.3A typ.2.3 A typ.
역률0.9 분.0.9 분.
누설
전류 * 3
115 VAC 입력최대 0.5 mA
230 VAC 입력최대 1 mA
돌입 전류
* 4 (
25 ° C에서 의 저온 시동시)
115 VAC 입력16 A typ.
230 VAC 입력32 A typ.
산출정격 출력 전류10 A20 A
정격 출력240W480 W
최대 부스트 전류15 A30 A
전압 조정 범위 * 521.6 ~ 28V (V.ADJ 포함)
리플 및 잡음
전압 * 6
100 ~ 240 VAC
입력 * 1
100 mVp-p max.
20 MHz의 대역폭에서
130 mVp-p max.
20 MHz의 대역폭에서
입력 변동 영향 * 7최대 0.5 %
부하 변동 영향 * 8최대 1.5 %
온도
변화
영향
115 ~ 230 VAC
입력
0.05 % / ° C 최대
시동 시간
* 4
115 VAC 입력 * 1최대 1000ms최대 1000ms
230 VAC 입력 * 1최대 1000ms최대 1000ms
대기 시간 * 6115 VAC 입력 * 135 ms typ.30 ms typ.
230 VAC 입력 * 135 ms typ.30 ms typ.
추가
기능
과부하 보호예, 자동 재설정
과전압 보호 * 9예, 정격 출력 전압의 130 % 이상, 전원 차단 (
입력 전압 차단 후 다시 입력)
시리즈 작동예 (최대 2 개의 전원 공급 장치에 대해 외부 다이오드가 필요합니다.)
병렬 작업예 (최대 2 개의 전원 공급 장치), 자세한
내용 은 카탈로그의 병렬 작동을 참조 하십시오.
출력 표시기예 (LED : 녹색)
저전압 검출 출력예 (포토 스위치 출력 : 최대 30VDC, 최대 50mA)
단열재내전압3.0 kVAC에서 1 분. (모든 입력 단자와 출력
단자 사이 ), 전류 차단 20 mA
2.0 kVAC에서 1 분. (모든 입력 단자와 PE 단자 사이),
전류 차단 20 mA
1.0 kVAC에서 1 분. (모든 출력 단자와 PE 단자 사이),
전류 차단 20 mA
500 VAC에서 1 분간 (모든 출력 단자와 모든 저전압
감지 출력 단자 사이), 전류 차단 10 mA
절연 저항100MΩ 이상. (모든 출력 단자 / 모든 저전압
감지 출력 단자와 모든 입력 단자 / PE 단자 사이)
500VDC
내 환경
, 표준
주변 작동 온도 * 10-40 ~ 70 ° C (온도에 따라 디 레이팅 필요,
엔지니어링 데이터 참조) (결로 또는 결빙 없음)
보관 온도-40 ~ 85 ° C (결로 또는 결빙 없음)
주변 작동 습도최대 95 % RH. (보관 습도 : 최대 95 % RH)
내 진동
X, Y 및 Z 방향으로 각각 2 시간 동안 10 ~ 55 Hz, 최대 5G, 0.42 mm 반폭
충격 저항150 m / s 2 , ± X, ± Y, ± Z 각 3 회
신뢰할 수 있음MTBF135,000 시간 분. (데이터 시트 참조 값 참조)
평균 수명 * 1110 년 이상.
CON-
struction
무게최대 700g최대 1150g
냉각 팬아니
보호 등급EN / IEC 60529에 의한 IP20
표준고조파 전류 방출EN 61000-3-2 준수
EMI전도
배출
EN 61204-3 클래스 B, EN 55011 클래스 B 준수
복사
방출
EN 61204-3 클래스 B, EN 55011 클래스 B 준수
EMSEN 61204-3의 높은 심각도 수준을 준수합니다.
승인 된 표준UL 목록 : UL 508, ANSI / ISA 12.12.01
cUL : CSA C22.2 No107.1, CSA C22.2 No213
UL UR : UL 60950-1 (승인) OVCII (≤ 3000 m) Pol2
cUR : CSA C22.2 No. 60950-1 OVCII (≤ 3000 m) Pol2
EN : EN 50178 OVCIII (≤ 2000 m) OVCII (2000 m ≤ 및 ≤ 3000) Pol2,
EN 60950-1 OVCII (≤ 3000 m) Pol2
ATEX : EN 60079-0 , EN 60079-15 Cert. DEMKO 16 ATEX 1737X
240W : 예 II3G 예 IIC T3 Gc, 480W : 예 II3G 예 예 IIC T3 Gc
IECEx : IEC 60079-0, IEC60079-15 Cert. IECEx UL 16.0105X
240W : Ex nA IIC T3 Gc, 480W : Ex nA nC IIC T3 Gc
표준 준수PELV (EN / IEC 60204-1) * 12
EN / IEC 61558-2-16 : 2009 + A1 : 2013 * 12
해양 표준 * 12로이드의
기록원 DNV GL
두 가구 연립 주택F47-0706 준수 (200 ~ 240 VAC 입력)



*1. 이 값은 정격 출력 전압과 정격 출력 전류가 모두 만족되는 경우입니다.
* 2. 제품에 인버터 출력을 사용하지 마십시오. 출력 주파수가 50/60 Hz 인 인버터를 사용할 수 있지만
      제품의 내부 온도가 상승 하면 발화 또는 점화가 발생할 수 있습니다.
      입력이 UPS에 연결되어있는 경우 UPS에 구형파 출력을 연결하지 마십시오.
      제품의 내부 온도가 높아져서 연기가 나거나 화상을 입을 수 있습니다.
*삼. 누설 전류의 값은 전기 용품 안전법에 따라 결정됩니다.
* 4. 자세한 내용은 돌입 전류, 시작 시간, 출력 대기 시간을 참조하십시오.
* 5. 출력 전압 조정기 (V. ADJ)를 돌리면 전압
      조정 범위 의 28 V min 이상으로 전압이 증가 합니다. 출력 전압을 조정할 때는 제품의 실제 출력 전압을 확인
      하고 부하가 손상되지 않았 는지 확인하십시오
* 6. 25 ° C의 주변 작동 온도에서의 특성.
* 7.
      정격 출력 전압 및 정격 출력 전류에서 허용 입력 전압 범위 내에서 입력 전압을 점진적으로 변화 시키면 출력 전압의 최대 변화입니다
* 8. 100 ~ 240 VAC 입력, 0 A ~ 정격 출력 전류 범위.
* 9. 입력 전압이 차단되고 입력이 다시 켜지는 시간은 카탈로그의 과전압 보호를 참조하십시오.
* 10.At -40 ~ -25 ° C, 입력 전압이 입력 된 후 정격 출력 전압이 출력되기까지 시간이 필요합니다.
      또한 리플 노이즈 값이 위의 표에 표시된 값을 초과 할 수 있습니다.
* 11.
      자세한 내용 은 카탈로그의 예방 적 유지 보수를위한 권장 교체 기간 및 정기 교체 를 참조하십시오.
* 12. 아래의 표준 준수를 참조하십시오.

표준 준수

• EN / IEC 61558-2-16
   S8VK-S는 EN / IEC 61558-2-16을 기반으로 설계되었습니다.
   현재 IEC 61558-2-17은 IEC 61558-2-16으로 대체되었습니다.
   EN / IEC 60204-1 (기계류 안전) 인증을 받았을 때, 제어
   변압기를 거쳐 제어 회로 로 가야했습니다 그러나
   OVCIII의 안전 표준 또는 EN / IEC 61558-2-16을 준수하는 변압기를 사용하는 제품에 대해 인증 된 제품에는 제어 변압기가 항상 필요한 것은 아닙니다
• DC 입력에
   대한 안전 표준 다음의 안전 표준은 DC 입력을 사용할 때 적용됩니다 : UL 60950-1, cUR (CSA C22.2 No. 60950-1),
   EN 50178, EN 60950-1, Lloyd 's 및 DNV GL. (240 및 480W 모델에 대한 인증 보류)
   아래 명시된 UL 인증 퓨즈를 연결하여 안전 표준 준수를 달성 할 수 있습니다.
   다음 조건을 만족하는 외부 퓨즈를 선택하십시오 :
      S8VK-S03024 : 350 VDC 이상, 6 A
      S8VK-S06024 : 350 VDC 이상, 6 A
      S8VK-S12024 : 350 VDC 이상, 8 A
      S8VK-S24024 : 350 VDC 이상 ., 8 A
      S8VK-S48024 : 350 VDC min., 12 A
• 해양 표준 준수
   SCHAFFNER Corporation에서 제조 한 "FN2080-10-06"소음 필터.
   S8VK-S 시리즈 (60W 제외) 의 입력 단자에 연결하십시오
   엔드 플레이트 (PFP-M)를 전원 공급 장치 양쪽에 연결하여 전원 공급 장치를 제자리에 고정하십시오.
   240
   및 480-W 모델 의 입력 및 출력 단자 에 연결된 케이블에 클램프 필터 (TDK 제조의 "ZCAT2035-0930") 를 설치하십시오.
• EN / IEC 60204-1의 PELV 출력 요구 사항을 준수하려면 출력 (-V)의 음극 측을 보호
   접지 (PE)에 접지하십시오.
• ATEX / IECEx
   전원 공급 장치는 IP54 인클로저가 내장되어 있어야합니다.



Dimensions

(단위 : mm)

S8VK-S03024 (30W)
S8VK-S06024 (60W)

S8VK-S 치수 1

S8VK-S12024 (120W)

S8VK-S 치수 2

S8VK-S24024 (240W)

S8VK-S 치수 3

S8VK-S48024 (480W)

S8VK-S 치수 4

DIN 레일 (별도 주문)

장착 레일 (재질 : 알루미늄)

PFP-100N
PFP-50N

S8VK-S 치수 6

장착 레일 (재질 : 알루미늄)

PFP-100N2

S8VK-S 치수 7

엔드 플레이트

PFP-M

S8VK-S 치수 8

참고 : 장치가 진동이나 충격을받을 가능성이있는 경우 강철 DIN 레일을 사용하십시오. 그렇지 않으면 알루미늄 마모로 인한 금속 파일링이 발생할 수 있습니다.

마운팅 브래킷
