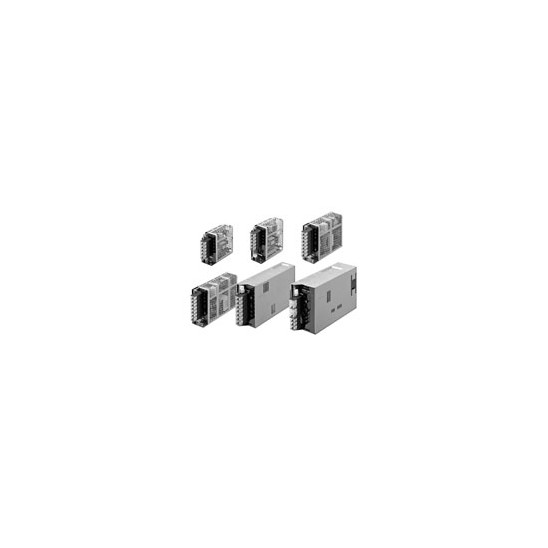

S8FS-G

▶ 신뢰성을 확보 할 수있는 뛰어난 기본 성능 외에도
     다양한 규격 대응과 뛰어난 사용성을 실현

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

공작 기계 · 반도체 제조 장치에 가장 적합한 파워 서플라이

제어 회로용 변압기 (트랜스)가 필요합니다

IEC 61558-2-16에 적합한 변압기 (트랜스)를 채용

기계 안전 IEC 60204-1에 지정되어있는 제어 회로에 대한 복한 권선 변압기 (트랜스)가 필요없고 비용 절감, 공간 확보에 기여합니다.
S8FS-G는 3 특징





안전 규격 인증을 용이하게합니다

모든 표준 기종으로 UL 508 listing 인증 *

1. UL 신청시의 데이터와 자료 작성에 필요한 공수를 절감
2. 제어반 외부 기기 · 장치에 연결이 가능
* 일부 옵션 기종은 Recognitoin 인증입니다.
 커넥터 유형을 제외합니다.

S8FS-G 특징 5

장치의 소형화에 기여합니다

300W / 600W 타입을 슬림 바디 화


S8FS-G는 7 특징



다양한 환경에서 안정적인 가동을 실현합니다

글로벌의 이용을 가능하게하는 내 환경 성능

주위 온도 나 습도가 높은 큰 진동으로 입력 전압이 안정되지 않는 등의 설치 환경에서도 안심하고 사용하실 수 있습니다.

S8FS-G는 9 특징

이물질 침입이나 나사 탈락을 방지합니다

전면 부는 표지에 이물질의 침입을 방지
단자대는 나사의 탈락을 방지하는기구를 표준 탑재 (분리형)

고장이나 사고의 원인이되는 이물질 침입이나 나사의 탈락을 방지 할 수 있으므로 설치시 및 보존시 안심하고 작업 할 수 있습니다.

S8FS-G 11의 특징


안정적으로 높은 품질을 제공합니다

제조 공정의 75 % 기계화 공정을 도입.
또한 검사 · 확인 공정에 있어서도 기계화를 실시

S8FS-G 13의 특징



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

라인업



출력 전압용량
15W30W50W100W150W300W600W
5V--
12V
15V
24V
48V----



형식 구성

형식 기준

종류 / 표준 가격에 기재되어있는 형식에 따라 주문하십시오.



종류 / 표준 가격

커버 부착 / 직접 취부



용량입력 전압출력 전압 (DC)출력 전류내장 팬형식
15WAC100V ~ 240V5V3A S8FS-G01505C
12V1.3A S8FS-G01512C
15V1A S8FS-G01515C
24V0.65A S8FS-G01524C
30W5V6A S8FS-G03005C
12V3A S8FS-G03012C
15V2.4A S8FS-G03015C
24V1.5A S8FS-G03024C
50W5V8A * 1 S8FS-G05005C
12V4.3A S8FS-G05012C
15V3.5A S8FS-G05015C
24V2.2A S8FS-G05024C
100W5V16A * 2 S8FS-G10005C
12V8.5A S8FS-G10012C
15V7A S8FS-G10015C
24V4.5A S8FS-G10024C
150W5V21A * 3 S8FS-G15005C
12V13A S8FS-G15012C
15V10A S8FS-G15015C
24V6.5A S8FS-G15024C
48V3.3A S8FS-G15048C
300W12V25A S8FS-G30012C
15V20A S8FS-G30015C
24V14A S8FS-G30024C
48V7A S8FS-G30048C
600W12V50A S8FS-G60012C
15V40A S8FS-G60015C
24V27A S8FS-G60024C
48V13A S8FS-G60048C



주 1. 옵션 기종에 대해서는 당사 영업 담당자에게 문의하십시오.
 2. 전면 취부는 할 수 없습니다. 정면에서 잡는다 경우 DIN 레일 설치 타입과 정면 설치 금속 별매 품 (아래 표 참조)를 구입하십시오.
* 1. 출력 전력은 40W입니다.
* 2. 출력 전력은 80W입니다.
* 3. 출력 전력은 105W입니다.

커버 부착 / 직접 취부 (출력 유지 시간 연장 형)



용량입력 전압출력 전압 (DC)출력 전류내장 팬형식
300WAC100V ~ 240V24V14A S8FS-G30024C-H
600W27A S8FS-G60024C-H



커버 부착 / 직접 취부 (커넥터 타입)



용량입력 전압출력 전압 (DC)출력 전류내장 팬형식
15WAC100V ~ 240V24V0.65A S8FS-G01524CE
30W1.5A S8FS-G03024CE
50W2.2A S8FS-G05024CE
100W4.5A S8FS-G10024CE
150W6.5A S8FS-G15024CE



커버 / DIN 레일 설치



용량입력 전압출력 전압 (DC)출력 전류내장 팬형식
15WAC100V ~ 240V5V3A S8FS-G01505CD
12V1.3A S8FS-G01512CD
15V1A S8FS-G01515CD
24V0.65A S8FS-G01524CD
30W5V6A S8FS-G03005CD
12V3A S8FS-G03012CD
15V2.4A S8FS-G03015CD
24V1.5A S8FS-G03024CD
50W5V8A * 1 S8FS-G05005CD
12V4.3A S8FS-G05012CD
15V3.5A S8FS-G05015CD
24V2.2A S8FS-G05024CD
100W5V16A * 2 S8FS-G10005CD
12V8.5A S8FS-G10012CD
15V7A S8FS-G10015CD
24V4.5A S8FS-G10024CD
150W5V21A * 3 S8FS-G15005CD
12V13A S8FS-G15012CD
15V10A S8FS-G15015CD
24V6.5A S8FS-G15024CD
48V3.3A S8FS-G15048CD
300W12V25A S8FS-G30012CD
15V20A S8FS-G30015CD
24V14A S8FS-G30024CD
48V7A S8FS-G30048CD
600W12V50A S8FS-G60012CD
15V40A S8FS-G60015CD
24V27A S8FS-G60024CD
48V13A S8FS-G60048CD



주 옵션 기종에 대해서는 당사 영업 담당자에게 문의하십시오.
* 1. 출력 전력은 40W입니다.
* 2. 출력 전력은 80W입니다.
* 3. 출력 전력은 105W입니다.

커버 / DIN 레일 설치 (출력 유지 시간 연장 형)



용량입력 전압출력 전압 (DC)출력 전류내장 팬형식
300WAC100V ~ 240V24V14A S8FS-G30024CD-H
600W27A S8FS-G60024CD-H



설치 금속 별매 품

정면 설치 금속은 DIN 레일 설치 유형 (형태 S8FS-G □□□□□ CD)와 함께 사용하십시오.



용량취부 방향형식
15W, 30W, 50W, 100W, 150W, 300W정면 취부 S82Y-FSG-30F
600W정면 취부 S82Y-FSG-60F



단자대 커버 별매 품



용량대상 형식단자대 커버 형식
15W S8FS-G015 □□□ S82Y-FSG-C5P
30W S8FS-G030 □□□
50W S8FS-G050 □□□
100W S8FS-G100 □□□ S82Y-FSG-C7P
150W S8FS-G150 □□□
300W S8FS-G300 □□□
600W S8FS-G600 □□□ S82Y-FSG-C7P-L (입출력)



주. 단자대 커버는 제품에 기본으로 붙어 있습니다. 분실, 파손 된 경우에 구입하십시오.

레일 설치용 별매 품

지지 레일 (알루미늄)



형식
 PFP-100N
 PFP-50N
 PFP-100N2



고정 브래킷 (엔드 플레이트)



형식
 PFP-M





Specifications

정격 / 성능 / 기능



용량15W
출력 전압5V12V15V24V
효율 *AC100V 입력시80 % typ.84 % typ.84 % typ.85 % typ.
AC200V 입력시80 % typ.84 % typ.84 % typ.86 % typ.
AC230V 입력시80 % typ.84 % typ.84 % typ.86 % typ.
입력
조건
입력 전압 허용 범위 *단상 AC85V ~ 264V, DC120V ~ 370V
주파수 *50 / 60Hz (47 ~ 450Hz)
전류 *AC100V 입력시0.32A typ.
AC200V 입력시0.2A typ.
역률-
누설 전류 *AC100V 입력시0.5mA 이하
AC200V 입력시1mA 이하
돌입 전류 *
(25 ℃, 코
드 시작)
AC100V 입력시14A typ.
AC200V 입력시28A typ.
출력
특성
정격 출력 전류3A1.3A1A0.65A
전압 가변 범위 *-10 ~ + 15 % (V.ADJ에서)
리플 노이즈
전압 *
AC100V ~
240V 입력시
40mVp-p 이하40mVp-p 이하40mVp-p 이하60mVp-p 이하
정적 입력 변동 *0.5 % 이하
정적 부하 변동 *1.0 % 이하
온도 변동AC100V ~
240V 입력시
0.05 % / ℃ 이하
시작 시간 *AC100V 입력시1,000ms 다음
AC200V 입력시1,000ms 다음
출력 유지 시간
*
AC100V 입력시15ms typ.14ms typ.15ms typ.15ms typ.
AC200V 입력시75ms typ.70ms typ.75ms typ.70ms typ.
부속
기능
과전류 보호유 자동 복귀
과전압 보호 *유 정격 출력 전압의 120 % 이상 차단 (電断 복귀)
과열 보호
직렬 운전가능 (최대 2 개의 외부 다이오드 필요)
병렬 운전불가 그러나 백업 운전 가능 (외부 다이오드 필요)
원격 감지
원격 제어
출력 표시 등유 (LED 색상 : 녹색)
절연
내압
내전압AC3kV 1min (입력 단자 일괄)와 (출력 단자 일괄) 사이 컷오프 전류
20mA
AC2kV 1min (입력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
AC1kV 1min (출력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
절연 저항100MΩ 이상 DC500V (출력 단자 일괄)와 (입력 단자 일괄 · 3656_sp_1_1) 사이
환경사용 주위 온도-20 ~ + 70 ℃ (온도에 따른 디 레이팅 유) (결로 및 결빙되지
않을 것)
저장 온도-25 ~ + 75 ℃ (결로 및 결빙되지 않을 것)
사용 주위 습도90 % RH 이하 (저장 습도 90 % RH 이하)
진동10 ~ 55Hz 최대 4.5G 편 진폭 0.375mm 3 방향 각 2h
충격150m / s 2 6 방향 각 3 회
신뢰성기대 수명 *10 년 이상
구조외형 치수"외형 치수"를 참조하십시오.
질량250g
냉각 팬
보호 구조-
규격
대응
고조파 억제EN 61000-3-2 적합
EMI *잡음 단자 전압EN 61204-3 Class B, EN 55011 Class B 준수
방사 전계 강도EN 61204-3 Class B, EN 55011 Class B 준수
EMSEN 61204-3 high severity levels
안전 규격UL 508 (Listing : 커넥터 타입 이외)
UL 60950-1 (Recognition, OVCⅡ [≦ 3000m], Pol2)
CSA C22.2 No.107.1 (커넥터 타입 이외)
CSA C22.2 No.60950-1 (커넥터 타입 이외)
EN 50178 (OVCⅢ [≦ 2000m], OVCⅡ [2000 <and ≦ 3000m],
Pol2)
EN 60950-1 (OVCⅡ [≦ 3000m], Pol2)
EN / IEC 61558-2-16 준수
선박 표준
SEMI 규격SEMI F47-0706 (AC200 V 입력시)



* 아래의 "조건"을 확인하시기 바랍니다.



용량30W
출력 전압5V12V15V24V
효율 *AC100V 입력시81 % typ.84 % typ.86 % typ.86 % typ.
AC200V 입력시81 % typ.86 % typ.88 % typ.88 % typ.
AC230V 입력시81 % typ.86 % typ.88 % typ.89 % typ.
입력
조건
입력 전압 허용 범위 *단상 AC85V ~ 264V, DC120V ~ 370V
주파수 *50 / 60Hz (47 ~ 450Hz)
전류 *AC100V 입력시0.72A typ.
AC200V 입력시0.43A typ.
역률-
누설 전류 *AC100V 입력시0.5mA 이하
AC200V 입력시1mA 이하
돌입 전류 *
(25 ℃, 코
드 시작)
AC100V 입력시14A typ.
AC200V 입력시28A typ.
출력
특성
정격 출력 전류6A3A2.4A1.5A
전압 가변 범위 *-10 ~ + 15 % (V.ADJ에서)
리플 노이즈
전압 *
AC100V ~
240V 입력시
50mVp-p 이하60mVp-p 이하50mVp-p 이하60mVp-p 이하
정적 입력 변동 *0.5 % 이하
정적 부하 변동 *1.0 % 이하
온도 변동AC100V ~
240V 입력시
0.05 % / ℃ 이하
시작 시간 *AC100V 입력시1,000ms 다음
AC200V 입력시1,000ms 다음
출력 유지 시간
*
AC100V 입력시11ms typ.10ms typ.11ms typ.10ms typ.
AC200V 입력시60ms typ.50ms typ.50ms typ.55ms typ.
부속
기능
과전류 보호유 자동 복귀
과전압 보호 *유 정격 출력 전압의 120 % 이상 차단 (電断 복귀)
과열 보호
직렬 운전가능 (최대 2 개의 외부 다이오드 필요)
병렬 운전불가 그러나 백업 운전 가능 (외부 다이오드 필요)
원격 감지
원격 제어
출력 표시 등유 (LED 색상 : 녹색)
절연
내압
내전압AC3kV 1min (입력 단자 일괄)와 (출력 단자 일괄) 사이 컷오프 전류
20mA
AC2kV 1min (입력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
AC1kV 1min (출력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
절연 저항100MΩ 이상 DC500V (출력 단자 일괄)와 (입력 단자 일괄 · 3656_sp_1_1) 사이
환경사용 주위 온도-20 ~ + 70 ℃ (온도에 따른 디 레이팅 유) (결로 및 결빙되지
않을 것)
저장 온도-25 ~ + 75 ℃ (결로 및 결빙되지 않을 것)
사용 주위 습도90 % RH 이하 (저장 습도 90 % RH 이하)
진동10 ~ 55Hz 최대 4.5G 편 진폭 0.375mm 3 방향 각 2h
충격150m / s 2 6 방향 각 3 회
신뢰성기대 수명 *10 년 이상
구조외형 치수"외형 치수"를 참조하십시오.
질량250g
냉각 팬
보호 구조-
규격
대응
고조파 억제EN 61000-3-2 적합
EMI *잡음 단자 전압EN 61204-3 Class B, EN 55011 Class B 준수
방사 전계 강도EN 61204-3 Class B, EN 55011 Class B 준수
EMSEN 61204-3 high severity levels
안전 규격UL 508 (Listing : 커넥터 타입 이외)
UL 60950-1 (Recognition, OVCⅡ [≦ 3000m], Pol2)
CSA C22.2 No.107.1 (커넥터 타입 이외)
CSA C22.2 No.60950-1 (커넥터 타입 이외)
EN 50178 (OVCⅢ [≦ 2000m], OVCⅡ [2000 <and ≦ 3000m],
Pol2)
EN 60950-1 (OVCⅡ [≦ 3000m], Pol2)
EN / IEC 61558-2-16 준수
선박 표준
SEMI 규격SEMI F47-0706 (AC200 V 입력시)



* 아래의 "조건"을 확인하시기 바랍니다.



용량50W
출력 전압5V12V15V24V
효율 *AC100V 입력시81 % typ.84 % typ.86 % typ.86 % typ.
AC200V 입력시82 % typ.86 % typ.88 % typ.89 % typ.
AC230V 입력시82 % typ.86 % typ.88 % typ.89 % typ.
입력
조건
입력 전압 허용 범위 *단상 AC85V ~ 264V, DC120V ~ 370V
주파수 *50 / 60Hz (47 ~ 450Hz)
전류 *AC100V 입력시1.1A typ.
AC200V 입력시0.62A typ.
역률-
누설 전류 *AC100V 입력시0.5mA 이하
AC200V 입력시1mA 이하
돌입 전류 *
(25 ℃, 코
드 시작)
AC100V 입력시14A typ.
AC200V 입력시28A typ.
출력
특성
정격 출력 전류8A4.3A3.5A2.2A
전압 가변 범위 *-10 ~ + 15 % (V.ADJ에서)
리플 노이즈
전압 *
AC100V ~
240V 입력시
40mVp-p 이하40mVp-p 이하40mVp-p 이하60mVp-p 이하
정적 입력 변동 *0.5 % 이하
정적 부하 변동 *1.0 % 이하
온도 변동AC100V ~
240V 입력시
0.05 % / ℃ 이하
시작 시간 *AC100V 입력시1,000ms 다음
AC200V 입력시1,000ms 다음
출력 유지 시간
*
AC100V 입력시14ms typ.11ms typ.10ms typ.10ms typ.
AC200V 입력시75ms typ.60ms typ.60ms typ.55ms typ.
부속
기능
과전류 보호유 자동 복귀
과전압 보호 *유 정격 출력 전압의 120 % 이상 차단 (電断 복귀)
과열 보호
직렬 운전가능 (최대 2 개의 외부 다이오드 필요)
병렬 운전불가 그러나 백업 운전 가능 (외부 다이오드 필요)
원격 감지
원격 제어
출력 표시 등유 (LED 색상 : 녹색)
절연
내압
내전압AC3kV 1min (입력 단자 일괄)와 (출력 단자 일괄) 사이 컷오프 전류
20mA
AC2kV 1min (입력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
AC1kV 1min (출력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
절연 저항100MΩ 이상 DC500V (출력 단자 일괄)와 (입력 단자 일괄 · 3656_sp_1_1) 사이
환경사용 주위 온도-20 ~ + 70 ℃ (온도에 따른 디 레이팅 유) (결로 및 결빙되지
않을 것)
저장 온도-25 ~ + 75 ℃ (결로 및 결빙되지 않을 것)
사용 주위 습도90 % RH 이하 (저장 습도 90 % RH 이하)
진동10 ~ 55Hz 최대 4.5G 편 진폭 0.375mm 3 방향 각 2h
충격150m / s 2 6 방향 각 3 회
신뢰성기대 수명 *10 년 이상
구조외형 치수"외형 치수"를 참조하십시오.
질량300g
냉각 팬
보호 구조-
규격
대응
고조파 억제EN 61000-3-2 적합
EMI *잡음 단자 전압EN 61204-3 Class B, EN 55011 Class B 준수
방사 전계 강도EN 61204-3 Class B, EN 55011 Class B 준수
EMSEN 61204-3 high severity levels
안전 규격UL 508 (Listing : 커넥터 타입 이외)
UL 60950-1 (Recognition, OVCⅡ [≦ 3000m], Pol2)
CSA C22.2 No.107.1 (커넥터 타입 이외)
CSA C22.2 No.60950-1 (커넥터 타입 이외)
EN 50178 (OVCⅢ [≦ 2000m], OVCⅡ [2000 <and ≦ 3000m],
Pol2)
EN 60950-1 (OVCⅡ [≦ 3000m], Pol2)
EN / IEC 61558-2-16 준수
선박 표준
SEMI 규격SEMI F47-0706 (AC200 V 입력시)



* 아래의 "조건"을 확인하시기 바랍니다.



용량100W
출력 전압5V12V15V24V
효율 *AC100V 입력시79 % typ.84 % typ.85 % typ.87 % typ.
AC200V 입력시81 % typ.86 % typ.87 % typ.89 % typ.
AC230V 입력시81 % typ.86 % typ.87 % typ.89 % typ.
입력
조건
입력 전압 허용 범위 *단상 AC85V ~ 264V, DC120V ~ 370V
주파수 *50 / 60Hz (47 ~ 450Hz)
전류 *AC100V 입력시2.1A typ.
AC200V 입력시1.2A typ.
역률-
누설 전류 *AC100V 입력시0.5mA 이하
AC200V 입력시1mA 이하
돌입 전류 *
(25 ℃, 코
드 시작)
AC100V 입력시14A typ.
AC200V 입력시28A typ.
출력
특성
정격 출력 전류16A8.5A7A4.5A
전압 가변 범위 *-10 ~ + 15 % (V.ADJ에서)
리플 노이즈
전압 *
AC100V ~
240V 입력시
70mVp-p 이하90mVp-p 이하100mVp-p 이하80mVp-p 이하
정적 입력 변동 *0.5 % 이하
정적 부하 변동 *1.0 % 이하
온도 변동AC100V ~
240V 입력시
0.05 % / ℃ 이하
시작 시간 *AC100V 입력시1,000ms 다음
AC200V 입력시1,000ms 다음
출력 유지 시간
*
AC100V 입력시12ms typ.11ms typ.11ms typ.10ms typ.
AC200V 입력시70ms typ.55ms typ.55ms typ.55ms typ.
부속
기능
과전류 보호유 자동 복귀
과전압 보호 *유 정격 출력 전압의 120 % 이상 차단 (電断 복귀)
과열 보호
직렬 운전가능 (최대 2 개의 외부 다이오드 필요)
병렬 운전불가 그러나 백업 운전 가능 (외부 다이오드 필요)
원격 감지
원격 제어유 (원격 제어 기능이있는 만)
출력 표시 등유 (LED 색상 : 녹색)
절연
내압
내전압AC3kV 1min (입력 단자 일괄)와 (출력 단자 일괄) 사이 컷오프 전류
20mA
AC2kV 1min (입력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
AC1kV 1min (출력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
원격 제어 기능이있는 전용
AC500V 1min (출력 단자 일괄)와 (RC 단자 일괄) 사이 컷오프 전류
20mA
절연 저항100MΩ 이상 DC500V (출력 단자 일괄)와 (입력 단자 일괄 · 3656_sp_1_1) 사이
환경사용 주위 온도-20 ~ + 70 ℃ (온도에 따른 디 레이팅 유) (결로 및 결빙되지
않을 것)
저장 온도-25 ~ + 75 ℃ (결로 및 결빙되지 않을 것)
사용 주위 습도90 % RH 이하 (저장 습도 90 % RH 이하)
진동10 ~ 55Hz 최대 4.5G 편 진폭 0.375mm 3 방향 각 2h
충격150m / s 2 6 방향 각 3 회
신뢰성기대 수명 *10 년 이상
구조외형 치수"외형 치수"를 참조하십시오.
질량400g
냉각 팬
보호 구조-
규격
대응
고조파 억제EN 61000-3-2 적합
EMI *잡음 단자 전압EN 61204-3 Class B, EN 55011 Class B 준수
방사 전계 강도EN 61204-3 Class B, EN 55011 Class B 준수
EMSEN 61204-3 high severity levels
안전 규격UL 508 (Listing : 커넥터 타입, 원격 제어 기능이있는 이외)
UL 508 (Recognition : 원격 제어 기능이있는 만)
UL 60950-1 (Recognition, OVCⅡ [≦ 3000m], Pol2)
CSA C22.2 No.107.1 (커넥터 타입 원격 제어 기능이있는
이외)
CSA C22.2 No.60950-1 (커넥터 타입, 원격 제어 기능
부 제외)
EN 50178 (OVCⅢ [≦ 2000m], OVCⅡ [2000 <and ≦ 3000m],
Pol2)
EN 60950-1 (OVCⅡ [≦ 3000m], Pol2)
EN / IEC 61558-2-16 준수
선박 표준
SEMI 규격SEMI F47-0706 (AC200 V 입력시)



* 아래의 "조건"을 확인하시기 바랍니다.



용량150W
출력 전압5V12V15V24V48V
효율 *AC100V 입력시78 % typ.84 % typ.85 % typ.87 % typ.85 % typ.
AC200V 입력시81 % typ.87 % typ.88 % typ.89 % typ.88 % typ.
AC230V 입력시81 % typ.87 % typ.88 % typ.90 % typ.88 % typ.
입력
조건
입력 전압 허용 범위 *단상 AC85V ~ 264V, DC120V ~ 370V
주파수 *50 / 60Hz (47 ~ 450Hz)
전류 *AC100V 입력시3A typ.
AC200V 입력시1.8A typ.
역률-
누설 전류 *AC100V 입력시0.5mA 이하
AC200V 입력시1mA 이하
돌입 전류 *
(25 ℃, 코
드 시작)
AC100V 입력시14A typ.
AC200V 입력시28A typ.
출력
특성
정격 출력 전류21A13A10A6.5A3.3A
전압 가변 범위 *-10 ~ + 15 % (V.ADJ에서)
리플 노이즈
전압 *
AC100V ~
240V 입력시
100mVp-p
이하
110mVp-p
이하
80mVp-p
이하
110mVp-p
이하
120mVp-p
이하
정적 입력 변동 *0.5 % 이하
정적 부하 변동 *1.0 % 이하
온도 변동AC100V ~
240V 입력시
0.05 % / ℃ 이하
시작 시간 *AC100V 입력시1,000ms 다음
AC200V 입력시1,000ms 다음
출력 유지 시간
*
AC100V 입력시14ms typ.10ms typ.10ms typ.10ms typ.11ms typ.
AC200V 입력시80ms typ.55ms typ.55ms typ.55ms typ.55ms typ.
부속
기능
과전류 보호유 자동 복귀
과전압 보호 *유 정격 출력 전압의 120 % 이상 차단 (電断 복귀)
과열 보호
직렬 운전가능 (최대 2 개의 외부 다이오드 필요)
병렬 운전불가 그러나 백업 운전 가능 (외부 다이오드 필요)
원격 감지
원격 제어유 (원격 제어 기능이있는 만)
출력 표시 등유 (LED 색상 : 녹색)
절연
내압
내전압AC3kV 1min (입력 단자 일괄)와 (출력 단자 일괄) 사이 컷오프 전류
20mA
AC2kV 1min (입력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
AC1kV 1min (출력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
원격 제어 기능이있는 전용
AC500V 1min (출력 단자 일괄)와 (RC 단자 일괄) 사이 컷오프 전류
20mA
절연 저항100MΩ 이상 DC500V (출력 단자 일괄)와 (입력 단자 일괄 · 3656_sp_1_1) 사이
환경사용 주위 온도-20 ~ + 70 ℃ (온도에 따른 디 레이팅 유) (결로 및 결빙되지
않을 것)
저장 온도-25 ~ + 75 ℃ (결로 및 결빙되지 않을 것)
사용 주위 습도90 % RH 이하 (저장 습도 90 % RH 이하)
진동10 ~ 55Hz 최대 4.5G 편 진폭 0.375mm 3 방향 각 2h
충격150m / s 2 6 방향 각 3 회
신뢰성기대 수명 *10 년 이상
구조외형 치수"외형 치수"를 참조하십시오.
질량500g
냉각 팬
보호 구조-
규격
대응
고조파 억제EN 61000-3-2 준수 (정격 부하의 80 % 이하로 적합)
EMI *잡음 단자 전압EN 61204-3 Class B, EN 55011 Class B 준수
방사 전계 강도EN 61204-3 Class B, EN 55011 Class B 준수
EMSEN 61204-3 high severity levels
안전 규격UL 508 (Listing : 커넥터 타입, 원격 제어 기능이있는 이외)
UL 508 (Recognition : 원격 제어 기능이있는 만)
UL 60950-1 (Recognition, OVCⅡ [≦ 3000m], Pol2)
CSA C22.2 No.107.1 (커넥터 타입 원격 제어 기능이있는
이외)
CSA C22.2 No.60950-1 (커넥터 타입, 원격 제어 기능
부 제외)
EN 50178 (OVCⅢ [≦ 2000m], OVCⅡ [2000 <and ≦ 3000m],
Pol2)
EN 60950-1 (OVCⅡ [≦ 3000m], Pol2)
EN / IEC 61558-2-16 준수
선박 표준
SEMI 규격SEMI F47-0706 (AC200 V 입력시)



* 아래의 "조건"을 확인하시기 바랍니다.



용량300W
출력 전압12V15V24V48V
효율 *AC100V 입력시81 % typ.81 % typ.82 % typ.82 % typ.
AC200V 입력시85 % typ.85 % typ.87 % typ.87 % typ.
AC230V 입력시85 % typ.86 % typ.87 % typ.87 % typ.
입력
조건
입력 전압 허용 범위 *단상 AC85V ~ 264V, DC120V ~ 370V
주파수 *50 / 60Hz (47 ~ 63Hz)
전류 *AC100V 입력시4.2A typ.
AC200V 입력시2.1A typ.
역률0.9 이상
누설 전류 *AC100V 입력시0.5mA 이하
AC200V 입력시1mA 이하
돌입 전류 *
(25 ℃, 코
드 시작)
AC100V 입력시14A typ.
AC200V 입력시28A typ.
출력
특성
정격 출력 전류25A20A14A7A
전압 가변 범위 *-10 ~ + 15 % (V.ADJ에서)
리플 노이즈
전압 *
AC100V ~
240V 입력시
140mVp-p 이하270mVp-p 이하150mVp-p 이하330mVp-p 이하
정적 입력 변동 *0.5 % 이하
정적 부하 변동 *1.0 % 이하
온도 변동AC100V ~
240V 입력시
0.05 % / ℃ 이하
시작 시간 *AC100V 입력시1,000ms 다음
AC200V 입력시1,000ms 다음
출력 유지 시간
*
AC100V 입력시30ms typ.30ms typ.30ms typ.
40ms typ. (출
력 유지 시간 연장
형)
30ms typ.
AC200V 입력시30ms typ.25ms typ.30ms typ.
40ms typ. (출
력 유지 시간 연장
형)
30ms typ.
부속
기능
과전류 보호유 자동 복귀
과전압 보호 *유 정격 출력 전압의 120 % 이상 차단 (電断 복귀)
과열 보호유 차단 (電断 복귀)
직렬 운전가능 (최대 2 개의 외부 다이오드 필요)
병렬 운전불가 그러나 백업 운전 가능 (외부 다이오드 필요)
원격 감지
원격 제어유 (원격 제어 기능이있는 만)
출력 표시 등유 (LED 색상 : 녹색)
절연
내압
내전압AC3kV 1min (입력 단자 일괄)와 (출력 단자 일괄) 사이 컷오프 전류
20mA
AC2kV 1min (입력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
AC1kV 1min (출력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
원격 제어 기능이있는 전용
AC500V 1min (출력 단자 일괄)와 (RC 단자 일괄) 사이 컷오프 전류
20mA
절연 저항100MΩ 이상 DC500V (출력 단자 일괄)와 (입력 단자 일괄 · 3656_sp_1_1) 사이
환경사용 주위 온도-20 ~ + 70 ℃ (온도에 따른 디 레이팅 유) (결로 및 결빙되지
않을 것)
저장 온도-25 ~ + 75 ℃ (결로 및 결빙되지 않을 것)
사용 주위 습도90 % RH 이하 (저장 습도 90 % RH 이하)
진동10 ~ 55Hz 최대 4.5G 편 진폭 0.375mm 3 방향 각 2h
충격150m / s 2 6 방향 각 3 회
신뢰성기대 수명 *10 년 이상
구조외형 치수"외형 치수"를 참조하십시오.
질량700g
냉각 팬
보호 구조-
규격
대응
고조파 억제EN 61000-3-2 적합
EMI *잡음 단자 전압EN 61204-3 Class B, EN 55011 Class B 준수
방사 전계 강도EN 61204-3 Class B, EN 55011 Class B 준수
EMSEN 61204-3 high severity levels
안전 규격UL 508 (Listing : 원격 제어 기능이있는 이외)
UL 508 (Recognition : 원격 제어 기능이있는 만)
UL 60950-1 (Recognition, OVCⅡ [≦ 3000m], Pol2)
CSA C22.2 No.107.1 (원격 제어 기능이있는 비 )
CSA C22.2 No.60950-1 (원격 제어 기능이있는 이외)
EN 50178 (OVCⅢ [≦ 2000m], OVCⅡ [2000 <and ≦ 3000m],
Pol2)
EN 60950-1 (OVCⅡ [≦ 3000m], Pol2)
EN / IEC 61558-2-16 준수
선박 표준
SEMI 규격SEMI F47-0706 (AC200 V 입력시)



* 아래의 "조건"을 확인하시기 바랍니다.



용량600W
출력 전압12V15V24V48V
효율 *AC100V 입력시84 % typ.84 % typ.85 % typ.88 % typ.
AC200V 입력시88 % typ.88 % typ.89 % typ.92 % typ.
AC230V 입력시88 % typ.88 % typ.90 % typ.92 % typ.
입력
조건
입력 전압 허용 범위 *단상 AC85V ~ 264V, DC120V ~ 350V
주파수 *50 / 60Hz (47 ~ 63Hz)
전류 *AC100V 입력시7.7A typ.
AC200V 입력시3.8A typ.
역률0.9 이상
누설 전류 *AC100V 입력시0.5mA 이하
AC200V 입력시1mA 이하
돌입 전류 *
(25 ℃, 코
드 시작)
AC100V 입력시14A typ.
AC200V 입력시28A typ.
출력
특성
정격 출력 전류50A40A27A13A
전압 가변 범위 *-10 ~ + 15 % (V.ADJ에서)
리플 노이즈
전압 *
AC100V ~
240V 입력시
170mVp-p 이하170mVp-p 이하280mVp-p 이하340mVp-p 이하
정적 입력 변동 *0.5 % 이하
정적 부하 변동 *1.0 % 이하
온도 변동AC100V ~
240V 입력시
0.05 % / ℃ 이하
시작 시간 *AC100V 입력시1,000ms 다음
AC200V 입력시1,000ms 다음
출력 유지 시간
*
AC100V 입력시30ms typ.25ms typ.30ms typ.
40ms typ. (출
력 유지 시간 연장
형)
30ms typ.
AC200V 입력시30ms typ.25ms typ.30ms typ.
40ms typ. (출
력 유지 시간 연장
형)
30ms typ.
부속
기능
과전류 보호유 자동 복귀
과전압 보호 *유 정격 출력 전압의 120 % 이상 차단 (電断 복귀)
과열 보호유 차단 (電断 복귀)
직렬 운전가능 (최대 2 개의 외부 다이오드 필요)
병렬 운전가능 (5 대까지, 모양 S8FS-G60024 병렬 운전 기능 부착 만)
원격 감지
원격 제어유 (원격 제어 기능이있는 만)
출력 표시 등유 (LED 색상 : 녹색)
절연
내압
내전압AC3kV 1min (입력 단자 일괄)와 (출력 단자 일괄) 사이 컷오프 전류
20mA
AC2kV 1min (입력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
AC1kV 1min (출력 단자 일괄)과 ( 3656_sp_1_1) 사이 컷오프 전류 20mA
원격 제어 기능이있는 전용
AC500V 1min (출력 단자 일괄)와 (RC 단자 일괄) 사이 컷오프 전류
20mA
절연 저항100MΩ 이상 DC500V (출력 단자 일괄)와 (입력 단자 일괄 · 3656_sp_1_1) 사이
환경사용 주위 온도-20 ~ + 70 ℃ (온도에 따른 디 레이팅 유) (결로 및 결빙되지
않을 것)
저장 온도-25 ~ + 75 ℃ (결로 및 결빙되지 않을 것)
사용 주위 습도90 % RH 이하 (저장 습도 90 % RH 이하)
진동10 ~ 55Hz 최대 4.5G 편 진폭 0.375mm 3 방향 각 2h
충격150m / s 2 6 방향 각 3 회
신뢰성기대 수명 *10 년 이상
구조외형 치수"외형 치수"를 참조하십시오.
질량1,050g
냉각 팬
보호 구조-
규격
대응
고조파 억제EN 61000-3-2 적합
EMI *잡음 단자 전압EN 61204-3 Class B, EN 55011 Class B 준수
방사 전계 강도EN 61204-3 Class B, EN 55011 Class B 준수
EMSEN 61204-3 high severity levels
안전 규격UL 508 (Listing : 원격 제어 기능이있는 이외)
UL 508 (Recognition : 원격 제어 기능이있는 만)
UL 60950-1 (Recognition, OVCⅡ [≦ 3000m], Pol2)
CSA C22.2 No.107.1 (원격 제어 기능이있는 비 )
CSA C22.2 No.60950-1 (원격 제어 기능이있는 이외)
EN 50178 (OVCⅢ [≦ 2000m], OVCⅡ [2000 <and ≦ 3000m],
Pol2)
EN 60950-1 (OVCⅡ [≦ 3000m], Pol2)
EN / IEC 61558-2-16 준수
선박 표준
SEMI 규격SEMI F47-0706 (AC200 V 입력시)



* 아래의 "조건"을 확인하시기 바랍니다.

조건



효율정격 출력 전압이고 정격 출력 전류의 경우의 값입니다.
입력 조건입력 전압 허용 범위인버터에 따라서는 출력 사양으로 출력 주파수를 50 / 60Hz로 표시되는
것도 있습니다 만, 제품 내부 온도 상승으로 인해 발연 · 소손의 우려가 있습니다의
것으로, 인버터의 출력을 제품의 전원으로 사용하지 바랍니다. 입력에 UPS를
연결하는 경우는 짧은 형태 웨이브 출력 것은 연결하지 마십시오. 제품의 내부 온도에
상승하여 증기 · 파손의 우려가 있습니다.
주파수
전류정격 출력 전압이고 정격 출력 전류의 경우의 값입니다.
누설 전류전기 용품 안전법에 따라 정해진 값입니다.
돌입 전류 (25 ℃,
콜드 스타트)
25 ℃, 콜드 스타트. 아래 그림을 참조하십시오.
출력 특성전압 가변 범위V.ADJ의 볼륨 조작에서는 전압 가변 범위의 15 % 이상으로 전압이 상승합니다.
출력 전압을 가변 할 경우 제품의 출력 전압을 확인하고 부하를 손상시키지 않도록
주의하시기 바랍니다.
리플 노이즈 전압정격 출력 전압이고 정격 출력 전류의 경우의 값입니다.
사용 주위 온도가 25 ℃ 인 경우.
정적 입력 변동정격 출력 전압이고 정격 출력 전류에서 입력 전압을 허용 입력 전압 범위에서 윷
반복 변화 시켰을 때의 출력 전압 변동의 최대 값.
정적 부하 변동입력 전압이 허용 입력 전압 범위의 경우 출력 전류를 0A ~ 정격 출력 전류 범위
둘레에서 변화 시켰을 때의 값입니다.
시작 시간정격 출력 전압이고 정격 출력 전류의 경우의 값입니다.
25 ℃, 콜드 스타트. 아래 그림을 참조하십시오.
출력 유지 시간정격 출력 전압이고 정격 출력 전류의 경우의 값입니다.
25 ℃. 아래 그림을 참조하십시오.
부속 기능과전압 보호입력 전원의 복귀에 대해서는 "정격 / 성능」의 「특성 데이터」의 「● 과전압 보호"
를 참조하십시오.
신뢰성기대 수명"사용하기 전에"의 "예방을위한 권장 교환시기 및주기적인 교체의 추천"
을 참조하십시오.
규격 대응EMI잡음 단자 전압150W 이상의 타입은 제품 아래에 알루미늄 플레이트를 깐 상태에서 ClassB에 적합
합니다.
방사 전계 강도



규격 대응

· EC 지침 및 각종 안전 규격 (UL, EN 등)의 적용 범위는 입력 전압이 AC90V ~ AC264V의 경우입니다.
· EN / IEC 61558-2-16에 대해
EN / IEC 60204-1 (기계 안전)에 적용 할 경우, 제어 회로는複巻변압기 (트랜스)가 필요하지만, EN / IEC 6155-8- 2-16 호환 트랜스 내장 한 제품을 사용하는 경우이複巻변압기 (트랜스)이 필요하지 않을 수 있습니다.
EC 지침 및 각종 안전 규격 (UL, EN, 기타)에서 DC 입력은 적용 범위에서 제외됩니다


돌입 전류, 기동 시간 출력 유지 시간
S8FS-G 사양 (18)

주 병렬 운전 백업 운전시에는 대수 분의 돌입 전류가 흐릅니다. 특히 돌입 전류에 의해 외부 퓨즈가 용단하고 차단기가 작동하지 않도록 퓨즈는 용단 특성, 차단기 동작 특성을 충분히 확인하여 선정합니다.

리플 노이즈 전압

사양 규격의 리플 노이즈 전압은 JEITA 규격 RC-9131A에 준하는 규정의 측정 회로에서 측정 한 값입니다.

S8FS-G 사양 (18)

과전압 보호

제품 내부의 귀환 회로 고장 등으로 부하에 과도한 전압이 걸리지 않도록 과전압을 검출합니다.
정격 출력 전압의 120 % 이상의 과전압이 출력 된 경우 출력 전압을 차단합니다.
복귀는 입력 전원을 OFF하고 3 분 이상 방치 후, 입력 전원을 재 투입하십시오.

과열 보호 (300W, 600W)

팬 정지 등으로 제품 내부의 온도가 상승합니다 과열 보호 회로가 동작하여 출력 전압을 차단합니다.
복귀는 입력 전원을 OFF하고 충분히 냉각 후 입력 전압을 재 투입하십시오.

원격 제어 기능 (원격 제어 기능이있는 만)

본 제품 이외의 직류 전원 (외부 전원)에서 리모콘 커넥터에 전압을인가하여 출력의 ON / OFF를 제어 할 수 있습니다.



내장 저항 Ri (Ω)+ RC, -RC 사이 전압 (V)유입 전류 (mA)
출력 ON출력 OFF
7804.5 ~ 12.50 ~ 0.520 max.





사용 커넥터 :



 CN61적합 커넥터적합 연락처
형식B2B-XH-AMXHP-2SXH-001T-P0.6
또는
SXH-002T-P0.6
메이커일본 압착 단자 제조 (JST) 제



적합 압착 공구 : YC-110R (JST) 또는 YRS-110 (JST)

주 1. 외부 전원이 4.5 ~ 12.5V의 경우 전류 제한 저항 R은 필요하지 않지만, 12.5 ~ 24.5V의 경우에는 전류 제한 저항 R로 1.5kΩ를 삽입하십시오.
 2. 반대로 연결하면 내부 부품이 손상 될 수 있으므로주의하시기 바랍니다.
 3. + RC, -RC 단자는 제품의 2 차측 회로입니다. 외부 전원은 SELV 출력의 제품을 사용하십시오. 또한 원격 제어 회로는 제품의 2 차측의 출력에서 절연되어 있습니다 (기능 절연).



Dimensions

(단위 : mm)

전원 공급 장치

15W 및 30W

S8FS-G015 [] [] C
S8FS-G030 [] [] C

S8FS-G 치수 3

S8FS-G015 [] [] CD
S8FS-G030 [] [] CD

S8FS-G 치수 4

S8FS-G015 [] [] E
S8FS-G030 [] [] E

S8FS-G 치수 5

50W

S8FS-G050 [] [] C

S8FS-G 치수 7

S8FS-G050 [] [] CD

S8FS-G 치수 8

S8FS-G050 [] [] E

S8FS-G 치수 9

100W

S8FS-G100 [] [] C

S8FS-G 치수 11

S8FS-G100 [] [] CD

S8FS-G 치수 12

S8FS-G100 [] [] E

S8FS-G 치수 13

150W

S8FS-G150 [] [] C

S8FS-G 치수 15

S8FS-G150 [] [] CD

S8FS-G 치수 16

S8FS-G150 [] [] E

S8FS-G 치수 17

300W

S8FS-G300 [] [] C

S8FS-G 치수 19

S8FS-G300 [] [] CD

S8FS-G 치수 20

참고 : 300W 모델을 DIN 레일에 장착 할 때는 금속 DIN 레일을 사용하십시오.

600 W

S8FS-G600 [] [] C

S8FS-G 치수 23

S8FS-G600 [] [] CD

S8FS-G 치수 24

참고 : 600W 모델을 DIN 레일에 장착 할 때는 금속 DIN 레일을 사용하십시오.

설치 브래킷 (별도 주문)

DIN 레일 장착 전원 공급 장치 (S8FS-G [] [] [] [] CD)와 함께 전면 장착 브래킷을 사용하십시오.

S82Y-FSG-30F

S8FS-G 치수 27

S82Y-FSG-60F

S8FS-G 치수 28

DIN 레일 (별도 주문)

장착 레일 (재질 : 알루미늄)

PFP-100N
PFP-50N

S8FS-G 치수 31

PFP-100N2

S8FS-G 치수 32

엔드 플레이트

PFP-M

S8FS-G 치수 34



참고 : 장치가 진동이나 충격을받을 가능성이있는 경우 강철 DIN 레일을 사용하십시오. 그렇지 않으면
         알루미늄 마모로 인한 금속 파일링이 발생할 수 있습니다.

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
