스위칭 파워 서플라이

스위칭 파워 서플라이 요약정보 및 구매

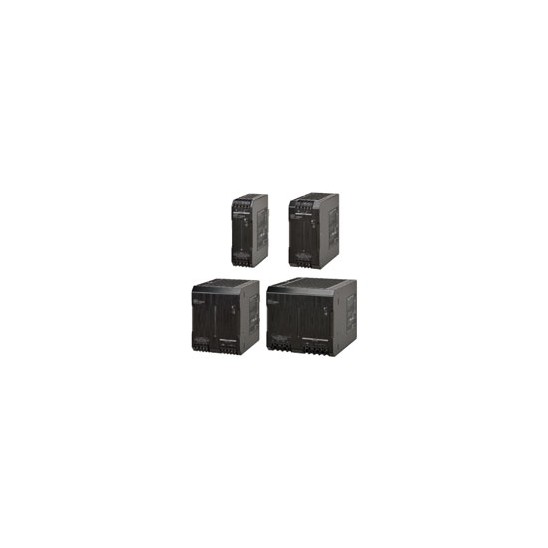

S8VK-T

▶ 다양한 온도 환경에서 안정적인 동작, 설비의 소형화에 기여

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features

3상 입력 전압 : AC380 ~ 480V (AC320 ~ 576V)

2상 입력 전압 : AC380 ~ 480V (AC340 ~ 576V) * 1

DC 입력 범위 : DC450 ~ 600V (DC450 ~ 810V) * 2

480W 모델은 고효율 91 % typ.

사용 주위 온도 : -40 ~ +70 ℃

120 % 피크 전류

EMS : EN61204-3
EMI : EN61204-3 Class B

유럽​​ 표준 봉단자 타입 * 3

무상 보증 기간 : 3 년 * 4

* 1. 960W의 2 상 입력시의 정격 출력 용량 = 768W
* 2. 960W한다.
* 3. 원형 단자, Y 단자는 사용할 수 없습니다.
* 4. icon_01자세한 내용은 "사용하기 전에"의 "무상 보증 기간과 무상 보증 범위"를 참조하십시오.



Lineup


※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다.
무표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체



전력 등급입력 전압출력 전압출력 전류피크 전류형식
120W2 상, 3 상
AC380 ~ 480V
DC450 ~ 600V
24V5A6AS8VK-T12024
240W24V10A12AS8VK-T24024
480W24V20A24AS8VK-T48024
960W2 상 AC380 ~ 480V24V32AS8VK-T96024
3 상 AC380 ~ 480V24V40A48A



레일 설치용 별매품

지지 레일 (알루미늄)



형식
PFP-100N
PFP-50N
PFP-100N2



엔드 플레이트



형식
PFP-M



설치 브라켓



상품 명칭형식사용 수량
전면 장착 브라켓 (120,240,480 W 용)S82Y-VK10F1
전면 장착 브라켓 (960W 용)S82Y-VK10F2
사이드 마운팅 브라켓 (120W 용)S82Y-VK10S1
사이드 마운팅 브라켓 (240W 용)S82Y-VK20S1



참고. 제공된 나사를 사용하십시오. 나사의 조임 토크 (권장) : 0.5 ~ 0.6N · m



Specifications


정격 / 성능 / 기능



용량120W240W
출력 전압24V24V
효율3 상 AC400V 입력 * 1189 %89 %
입력입력 전압 허용 범위 * 13 상 AC380 ~ 480V (허용 범위 AC320 ~ 576V),
2 상 AC380 ~ 480V (허용 범위 AC340 ~ 576V),
DC450 ~ 600V (허용 범위 DC450 ~ 810V) * 8
주파수 * 150/60Hz (47 ~ 63Hz)
전류3 상 AC400V 입력
* 11
0.38A0.69A
역률
누설 전류3 상 AC400V 입력3.5mA 이하 / 1.3mA3.5mA 이하 / 1.4mA
돌입 전류
(25 ℃, 콜
드 스타트) * 2
3 상 AC400V 입력28A29A
출력출력 전류5A10A
피크 전류6A12A
전압 가변 범위 * 3DC22.5 ~ 29.5V (V. ADJ에서) (보증)
리플 노이즈
전압 * 4
3 상 AC400V 입력
* 11
160mV pp 이하 주파수 대역 20MHz 190mV pp 이하 주파수 대역 20MHz
정적 입력 변동 * 110.5 % 이하
정적 부하 변동 * 121.5 % 이하
온도 변동3 상 AC400V 입력0.05 % / ℃ 이하
시작 시간 * 23 상 AC400V 입력 * 11700ms600ms
출력 유지 시간 * 23 상 AC400V 입력
* 11
30ms20ms
추가 기능과전류 보호있음, 자동 복귀
과전압 보호있음, 정격 출력 전압의 130 % 이상 차단 (자동 복귀) * 5
직렬 작동가능 (2 개까지 외부 다이오드 요청)
병렬 작동가능 (사용상의 주의 사항을 참조하십시오.) (전원 2대이상 용)
출력 표시등있음 (LED 색상 : 녹색) 정격 전압의 80 ~ 90 % 이상으로 점등
절연 전압내전압AC3.0 kV 1 min (입력 단자 대량) 및 (출력 단자 일괄) 동안 차단 전류 20mA
AC2.5 kV 1 min (입력 단자 대량) 및 (PE 단자 기호) 동안 차단 전류 20mA
AC1.0 kV 1 min (출력 단자 대량) 및 (PE 단자 기호) 동안 차단 전류 30mA
절연 저항100MΩ 이상 DC500V (출력 단자 대량) 및 (입력 단자 일괄 · PE ​​단자 기호) 간
사용 주위 온도 * 14-40 ~ +70 ℃ (특성데이터 참조) (결로 및 결빙되지 않을 것)
저장 온도-40 ~ 85 ℃ (단, 결로 및 결빙되지 않을 것)
사용 주위 습도0 ~ 95 % RH (저장 습도 0 ~ 95 % RH)
진동10 ~ 55Hz, 편진폭 0.375mm 3 방향 각 2h에서 이상이 없을 것
충격150 m / s 2 6 방향 각 3 회에서 이상이 없을 것
신뢰성MTBF * 1313.5 만 시간 이상
기대 수명 * 1010 년 이상
구조질량700g 이하1,000 g 이하
냉각팬없음
보호 구조IP20 EN / IEC 60529에 준거
규격고조파 억제EN 61000-3-2 적합
EMI잡음 단자 전압EN 61204-3 Class B, EN 55011 Class B 적합 * 13
방사 전계 강도EN 61204-3 Class B, EN 55011 Class B 적합 * 13
EMSEN 61204-3 high severity levels
안전 규격 * 6UL Listed : UL 508 * 7
EN : EN 50178
ANSI / ISA 12.12.01 * 7
SELV (EN 50178) PELV (EN 60204 -
1, EN 50178)
Safety of Power Transformers (EN
61558-2-16)
EN 50274 for Terminal parts
UL Listed : UL 508 * 7
UL UR : UL 60950-1 (Recognition)
cUR : CSA C22.2 No.60950-1
CSA : CSA C22.2 No.60950-1
EN : EN 50178, EN 60950-1
ANSI / ISA 12.12.01 * 7
SELV (EN 60950-1/EN 50178/UL
60950-1)
PELV (EN 60204-1, EN 50178)
Safety of Power Transformers (EN
61558-2-16)
EN 50274 for Terminal parts
선박 표준LR 규격 * 9
SEMI 규격SEMI F47-0706 (3 상 AC380 ~ 480V 입력시)



* 1. 전원 공급을위한 인버터 출력을 사용하지 마십시오. 50 / 60 Hz에서의 출력 주파수 인버터는 사용할 수 있지만
       전원 공급 장치의 내부 온도 상승은 발화 또는 연소의 원인이 될 수 있습니다.
* 2. 25 ℃, 콜드 스타트. "특성 데이터"를 참조하십시오.
* 3. 출력 전압 조절기가 (V. ADJ) 설정되어있는 경우, 전압은 전압보다 15 % 증가 할
       조정 범위. 출력 전압을 조정할 때, 전원 공급 장치의 실제 출력 전압을 확인하고
       부하. 손상되지 않았는지 확인하십시오

* 4. 주변 작동 온도 -25~70℃ 사이의 특성
* 5. 입력 전원의 복귀에 대해서는 "● 과전압 보호 기능"을 참조하십시오.
 * 6. 안전 규격 요구 사항을 만족하기 위해 S8VK-T는 외부 차단기 또는 퓨즈로 보호해야합니다. 반드시 외부 차단기 또는 퓨즈를 연결하여 사용하십시오.
* 7. NEC 안전 규격을 만족하기 위해 아래의 차단기 또는 퓨즈를 설치해주십시오. S8VK-T12024, S8VK-T24024, FAZ-C1 / 3 (EATON INDUSTRIES (오스트리아) GMBH사 제품 (E177451)), KLKD5 리테루 휴즈사 제품 (E10480)
* 8. DC 입력시 규격 대상에 DC 입력 450 ~ 600V시는 UL 60950-1, EN 50178, EN 60950-1, LR
 *9. 측 피팅 (S82Y-VK10S S82Y-VK20S) 사용시는 LR 규격이 충족되지 않습니다.
* 10. 사용 전에 「예방을위한 권장 교환시기와 정기적인 교환의 추천」을 참조하십시오.

* 11 정격 출력 전압이고 정격 출력 전류에서 입력 전압을 허용 입력 전압 범위에서 천천히 변화 시켰을 때의 출력 전압의 변동의 최대값.
* 12 입력 전압 AC380 ~ 480V의 경우 출력 전류를 0A ~ 정격 출력 전류 범위에서 변화 시켰을 때의 값입니다.
* 13. JEITA RCR-9102에 따라 계산 된 값입니다.
* 14. -40 ~ -25 ℃ 내용은 입력 전압의 투입에서 정격 출력 전압이 나오기까지 시간이 걸릴 수 있습니다. 또한 리플 노이즈 값이 범위에서 제외되는 경우가 있습니다. (3 상 AC380 ~ 480V 입력 시에만)



용량480W960W (768W * 17)
출력 전압24V24V
3 상 AC400V 입력 * 1191 %92 %
입력입력 전압 허용 범위 * 13 상 AC380 ~ 480V (허용 범위 AC320
~ 576V),
2 상 AC380 ~ 480V (허용 범위 AC340
~ 576V),
DC450 ~ 600V (허용 범위 DC450 ~
810V) * 8
3 상 AC380 ~ 480V (허용 범위 AC320
~ 576V)
2 상 AC380 ~ 480V (허용 범위 AC340
~ 576V)
주파수 * 150/60Hz (47 ~ 63Hz)
전류3 상 AC400V 입력
* 10
1.2A2.1A
역률
누설 전류3 상 AC400V 입력시3.5mA max./1.0mA3.5mA max./1.2mA
돌입 전류
(25 ℃, 콜
드 스타트) * 2
3 상 AC400V 입력시28A28A
출력출력 전류20A40A (3 상) (32A (2 상))
피크 전류24A48A (3 상) (2 상은 불가)
전압 가변 범위 * 3DC22.5 ~ 29.5V (V. ADJ에서) (보증)DC22.5 ~ 29.5V (V. ADJ에서) (보증) * 15
리플 노이즈
전압 * 4
3 상 AC400V 입력
* 10
130mV pp 이하 주파수 대역 20MHz 90mV pp 이하 주파수 대역 20MHz
정적 입력 변동 * 110.5 % 이하
정적 부하 변동 * 121.5 % 이하
온도 변화3 상 AC400V 입력시0.05 % / ℃ 이하
시작 시간 * 23 상 AC400V 입력
* 10
500ms700ms
출력 유지 시간 * 23 상 AC400V 입력 * 1020ms20ms
추가 기능과전류 보호있음, 자동 복귀
과전압 보호있음, 정격 출력 전압의 130 % 이상 차단 (자동 복귀) * 5
직렬 운전가능 (2 개까지 외부 다이오드 요청)
병렬 운전가능 (특성데이터 참조) (전원 2대 용)
출력 표시등유 (LED 색상 : 녹색) 정격 전압의 80 ~ 90 % 이상으로 점등
절연 전압내전압AC3.0 kV 1 min (입력 단자 대량) 및 (출력 단자 일괄) 동안 차단 전류 20mA
AC2.5 kV 1 min (입력 단자 대량) 및 (PE 단자 기호) 동안 차단 전류 20mA
AC1.0 kV 1 min (출력 단자 대량) 및 (PE 단자 기호) 동안 차단 전류 30mA
절연 저항100MΩ 이상 DC500V (출력 단자 대량) 및 (입력 단자 일괄 · PE ​​단자 기호) 사이
사용 주위 온도 * 16-40 ~ +70 ℃ (특성데이터 참조) (결로 및 결빙되지 않을 것)
저장 온도-40 ~ 85 ℃ (단, 결로 및 결빙되지 않을 것)
사용 주위 습도0 ~ 95 % RH (저장 습도 0 ~ 95 % RH)
진동10 ~ 55Hz, 편진폭 0.375mm 3 방향 각 2h에서 이상이 없을 것
충격150 m / s 2 6 방향 각 3 회에서 이상이 없을 것
MTBF * 1413.5 만 시간 이상
기대 수명 * 910 년 이상
구조질량1,600 g 이하2,700 g 이하
냉각팬없음
보호 구조IP20 EN / IEC 60529에 준거

고조파 억제EN 61000-3-2 적합 * 13
EMI잡음 단자 전압EN 61204-3 Class B, EN 55011 Class B 적합 * 12
방사 전계 강도EN 61204-3 Class B, EN 55011 Class B 적합 * 12
EMSEN 61204-3 high severity levels 준수
안전 규격 * 6UL Listed : UL 508 * 7
UL UR : UL 60950-1 (Recognition)
cUR : CSA C22.2 No.60950-1
CSA : CSA C22.2 No.60950-1
EN : EN 50178, EN 60950-1
ANSI / ISA 12.12.01 * 7
SELV (EN 60950-1/EN 50178/UL 60950-1)
PELV (EN 60204-1, EN 50178)
Safety of Power Transformers (EN 61558-2-16)
EN 50274 for Terminal parts
선박 표준LR 규격
SEMI 규격SEMI F47-0706 (3 상 AC380 ~ 480V 입력시) * 18



* 1. 전원 공급을위한 인버터 출력을 사용하지 마십시오. 50 / 60 Hz에서의 출력 주파수 인버터는 사용할 수 있지만
       전원 공급 장치의 내부 온도 상승은 발화 또는 연소의 원인이 될 수 있습니다.
* 2. 25 ℃, 콜드 스타트. "특성 데이터"를 참조하십시오.
* 3. 출력 전압 조절기가 (V. ADJ) 설정되어있는 경우, 전압은 전압보다 15 % 증가 할
       조정 범위. 출력 전압을 조정할 때, 전원 공급 장치의 실제 출력 전압을 확인하고
       부하. 손상되지 않았는지 확인하십시오

* 4. 주변 작동 온도 -25~70℃ 사이의 특성
* 5. 입력 전원의 복귀에 대해서는 "● 과전압 보호 기능"을 참조하십시오.
 * 6. 안전 규격 요구 사항을 만족하기 위해 S8VK-T는 외부 차단기 또는 퓨즈로 보호해야합니다. 반드시 외부 차단기 또는 퓨즈를 연결하여 사용하십시오.
* 7. NEC 안전 규격을 만족하기 위해 아래의 차단기 또는 퓨즈를 설치해주십시오. S8VK-T12024, S8VK-T24024, FAZ-C1 / 3 (EATON INDUSTRIES (오스트리아) GMBH사 제품 (E177451)), KLKD5 리테루 휴즈사 제품 (E10480)
* 8. DC 입력시 규격 대상에 DC 입력 450 ~ 600V시는 UL 60950-1, EN 50178, EN 60950-1, LR
* 9. 사용 전에 「예방을위한 권장 교환시기와 정기적인 교환의 추천」을 참조하십시오.
* 10. 정격 출력 전압이고 정격 출력 전류에서 입력 전압을 허용 입력 전압 범위에서 천천히 변화 시켰을 때의 출력 전압의 변동의 최대값.
* 11 입력 전압 AC380 ~ 480V의 경우 출력 전류를 0A ~ 정격 출력 전류 범위에서 변화 시켰을 때의 값입니다.
* 12. 2 상 입력시 다음의 조건에서 EMI 준수

480W : class B 적합 : 정격 출력 전압이고 정격 출력 전류의 65 % 이하 / class A 적합 : 정격 출력 전압이고 정격 출력 전류의 65 ~ 100 %

960W : class B 적합 : 정격 출력 전압이고 정격 출력 전류의 45 % 이하 / class A 적합 : 정격 출력 전압이고 정격 출력 전류의 45 ~ 100 %
* 13. 2상 입력시 다음 조건 EN61000-3-2 적합

480W : 정격 출력 전압이고, 정격 출력 전류의 65% 이하

960W : 정격 출력 전압이고, 정격 출력 전류의 45% 이하
* 14. JEITA RCR-9102에 따라 계산 된 값입니다.
* 15. 2상 입력시에는 26.4V이하로 사용하십시오.
* 16.-40 ~ -25 ℃ 내용은 입력 전압의 투입에서 정격 출력 전압이 나오기까지 시간이 걸릴 수 있습니다. 또한 리플 노이즈 값이 범위에서 제외되는 경우가 있습니다. (3 상 AC380 ~ 480V 입력 시에만)
* 17. 2상 시,  "사용하기 전에"의 "● 2 상 입력시 작업 (960W)"을 참조하십시오.
* 18. 480W : 정격 출력 전압이고 정격 출력 전류의 50 % 이하

        960W : 정격 출력 전압이고 정격 출력 전류의 92.5 % 이하



Dimensions

S8VK-T12024 (120 W)

S8VK-T Dimensions 1

S8VK-T24024 (240 W)

S8VK-T Dimensions 2

S8VK-T48024 (480 W)

S8VK-T Dimensions 3

S8VK-T96024 (960 W)

S8VK-T Dimensions 4

레일 설치용 별매품

지지 레일 (알루미늄)

PFP-100N
PFP-50N

S8VK-T Dimensions 7

PFP-100N2

S8VK-T Dimensions 8

엔드 플레이트

PFP-M

S8VK-T Dimensions 10



참고: 진동 · 충격의 가능성이 있는 경우는 알루미늄의 마모에 의한 금속 찌꺼기가 발생할 우려가 있기 때문에, 철제 DIN 레일을 사용하십시오.

설치 브라켓

S8VK-T Dimensions 12
