Features

소형화 및 비용 절감의 전원 공급

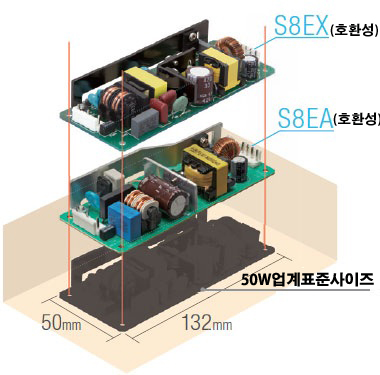

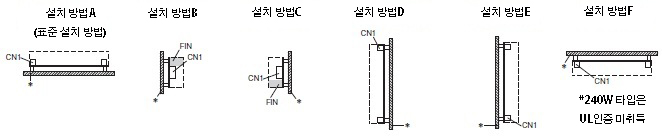

업계 톱 클래스 * 1 소형 사이즈 및 자유로운 설치

50 × 132mm (50W) 소형 사이즈이면서도 6 방향 * 2 장착이 가능하기 때문에 좁은 장소에도 내장 설치 가능.
지금까지 이상으로 장치의 소형화 및 공간 절약을 실현 할 수 있습니다.
* 1 : 2013 년 3 월 현재 당사 조사
* 2 : S8EA의 경우 5 방향 설치

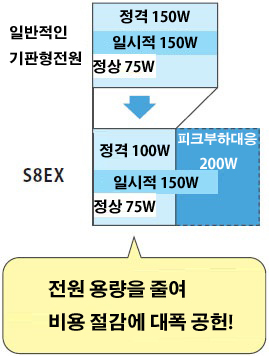

피크 부하 대응 기능. 컴팩트한 사이즈로 큰 출력전원을 사용 가능

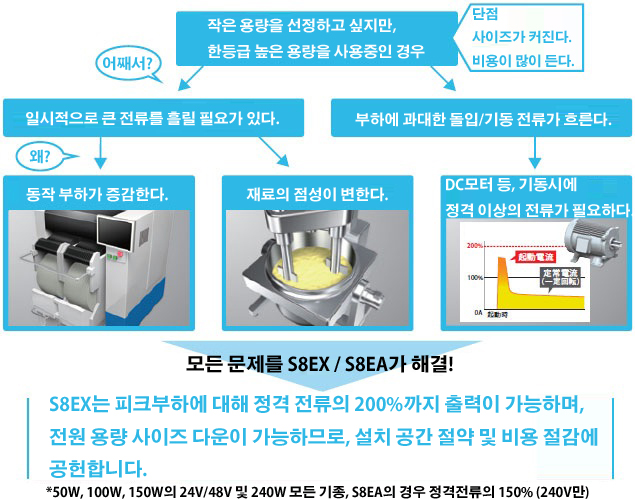

이런 과제, 피크 부하 대응으로 해결합니다!

용량 절감의 예

※ 50W, 100W, 150W의 24V/48V 및 240W 각 타입의 예입니다.

작고 슬림하기 때문에 장치 설계시 편리

좁은 장소에 설치

탁자형 등 소형 장비에서도 좁은 장소에 설치할 수 있습니다.

여러대 설치로 공간 절약

슬림 오프 타입으로 좁은 공간에도 여러대 설치가 가능합니다.

풍부한 상품군으로 최적의 선정

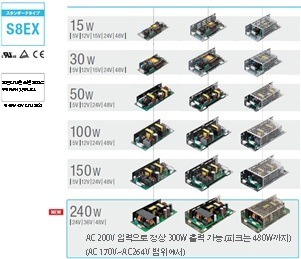

Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

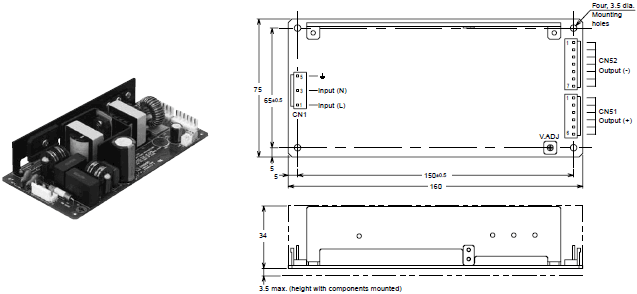

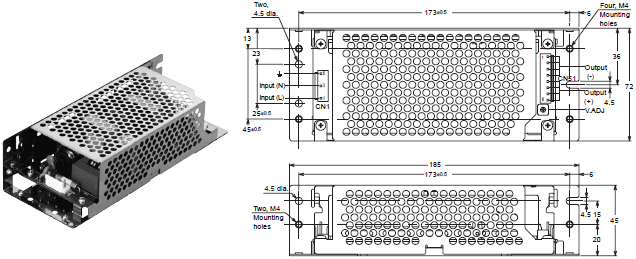

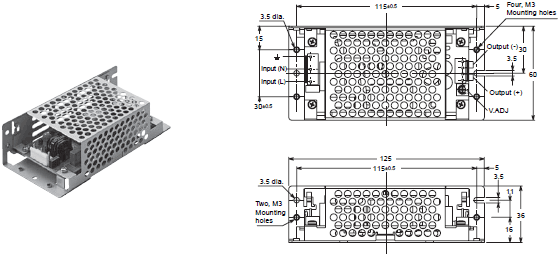

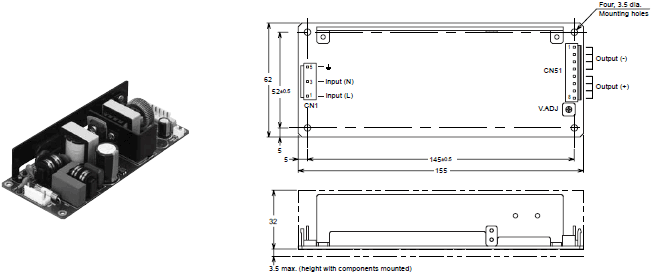

본체

구조	입력 전압	용량	출력 전압	출력 전류	피크 전류	형식
오픈 타입	AC100 ~ 240V 프리 입력	15W	5V	3A	─	◎	S8EX-N01505
			12V	1.3A		◎	S8EX-N01512
			15V	1A		◎	S8EX-N01515
			24V	0.7A		◎	S8EX-N01524
			48V	0.32A		◎	S8EX-N01548
		30W	5V	6A	─	◎	S8EX-N03005
			12V	2.5A		◎	S8EX-N03012
			15V	2A		◎	S8EX-N03015
			24V	1.3A		◎	S8EX-N03024
			48V	0.65A		◎	S8EX-N03048
		50W	5V	10A	15A	◎	S8EX-BP05005
			12V	4.3A	6.5A	◎	S8EX-BP05012
			24V	2.1A	4.2A	◎	S8EX-BP05024
			48V	1.1A	2.2A	◎	S8EX-BP05048
		100W	5V	20A	─	◎	S8EX-P10005
			12V	8.5A	12.8A	◎	S8EX-BP10012
			24V	4.3A	8.6A	◎	S8EX-BP10024
			48V	2.1A	4.2A	◎	S8EX-BP10048
		150W	5V	30A	─	◎	S8EX-P15005
			12V	12.5A	18.8A	◎	S8EX-BP15012
			24V	6.3A	12.6A	◎	S8EX-BP15024
			48V	3.2A	6.4A	◎	S8EX-BP15048
		240W	24V	10A (AC100V) 12.5A (AC200V)	20A	◎	S8EX-BP24024
			36V	6.7A (AC100V) 8.4A (AC200V)	13.4A	◎	S8EX-BP24036
			48V	5A (AC100V) 6.3A (AC200V)	10A	◎	S8EX-BP24048
샤시 부속	AC100 ~ 240V 프리 입력	15W	5V	3A	─	◎	S8EX-N01505L
			12V	1.3A		◎	S8EX-N01512L
			15V	1A		◎	S8EX-N01515L
			24V	0.7A		◎	S8EX-N01524L
			48V	0.32A		◎	S8EX-N01548L
		30W	5V	6A	─	◎	S8EX-N03005L
			12V	2.5A		◎	S8EX-N03012L
			15V	2A		◎	S8EX-N03015L
			24V	1.3A		◎	S8EX-N03024L
			48V	0.65A		◎	S8EX-N03048L
		50W	5V	10A	15A	◎	S8EX-BP05005L
			12V	4.3A	6.5A	◎	S8EX-BP05012L
			24V	2.1A	4.2A	◎	S8EX-BP05024L
			48V	1.1A	2.2A	◎	S8EX-BP05048L
		100W	5V	20A	─	◎	S8EX-P10005L
			12V	8.5A	12.8A	◎	S8EX-BP10012L
			24V	4.3A	8.6A	◎	S8EX-BP10024L
			48V	2.1A	4.2A	◎	S8EX-BP10048L
		150W	5V	30A	─	◎	S8EX-P15005L
			12V	12.5A	18.8A	◎	S8EX-BP15012L
			24V	6.3A	12.6A	◎	S8EX-BP15024L
			48V	3.2A	6.4A	◎	S8EX-BP15048L
		240W	24V	10A (AC100V) 12.5A (AC200V)	20A	-	S8EX-BP24024L
			36V	6.7A (AC100V) 8.4A (AC200V)	13.4A	-	S8EX-BP24036L
			48V	5A (AC100V) 6.3A (AC200V)	10A	-	S8EX-BP24048L
샤시,커버 부속 타입	AC100 ~ 240V 프리 입력	15W	5V	3A	─	◎	S8EX-N01505LC
			12V	1.3A		◎	S8EX-N01512LC
			15V	1A		◎	S8EX-N01515LC
			24V	0.7A		◎	S8EX-N01524LC
			48V	0.32A		◎	S8EX-N01548LC
		30W	5V	6A	─	◎	S8EX-N03005LC
			12V	2.5A		◎	S8EX-N03012LC
			15V	2A		◎	S8EX-N03015LC
			24V	1.3A		◎	S8EX-N03024LC
			48V	0.65A		◎	S8EX-N03048LC
		50W	5V	10A	15A	◎	S8EX-BP05005LC
			12V	4.3A	6.5A	◎	S8EX-BP05012LC
			24V	2.1A	4.2A	◎	S8EX-BP05024LC
			48V	1.1A	2.2A	◎	S8EX-BP05048LC
		100W	5V	20A	─	◎	S8EX-P10005LC
			12V	8.5A	12.8A	◎	S8EX-BP10012LC
			24V	4.3A	8.6A	◎	S8EX-BP10024LC
			48V	2.1A	4.2A	◎	S8EX-BP10048LC
		150W	5V	30A	─	◎	S8EX-P15005LC
			12V	12.5A	18.8A	◎	S8EX-BP15012LC
			24V	6.3A	12.6A	◎	S8EX-BP15024LC
			48V	3.2A	6.4A	◎	S8EX-BP15048LC
		240W	24V	10A (AC100V) 12.5A (AC200V)	20A	◎	S8EX-BP24024LC
			36V	6.7A (AC100V) 8.4A (AC200V)	13.4A	◎	S8EX-BP24036LC
			48V	5A (AC100V) 6.3A (AC200V)	10A	-	S8EX-BP24048LC

주. 옵션 모델의 견적은 대리점을 통해 문의해 주십시오.

입력 · 출력 하네스

적용 기종 / 하네스 종류

적용 기종 (S8EX 시리즈)					대상		형식		개수	기타
15W	30W	50W	100W	150W	입력, 출력 측	출력 (+, -)	형식		개수	기타
○	○	○	○	○	입력측	-	◎	S82Y-EX01HI-01	1개 들이
○	○	○			출력측	출력 (±) 커먼	◎	S82Y-EX01HO-01
○ *					출력측			S82Y-EX02HO-01
			○		출력측		◎	S82Y-EX03HO-01
				○	출력측	출력 (+) 측	◎	S82Y-EX04HO-01
				○	출력측	출력 (-) 측	◎	S82Y-EX05HO-01
○	○	○	○	○	입력측	-		S82Y-EX01HI-10	10개 들이
○	○	○			출력측	출력 (±) 커먼		S82Y-EX01HO-10
○ *					출력측			S82Y-EX02HO-10
			○		출력측			S82Y-EX03HO-10
				○	출력측	출력 (+) 측		S82Y-EX04HO-10
				○	출력측	출력 (-) 측		S82Y-EX05HO-10

* S8EX-N015 □ □ □-CN1 타입에만 적용

Specifications

정격/성능/기능

용량

15W

출력 전압

12V

15V

24V

48V

효율 (Typ.)

AC100V 입력 시

74 %

77 %

80 %

83 %

AC200V 입력 시

74 %

77 %

78 %

82 %

입력 조건

전압 범위 * 1

AC100 ~ 240V (허용 전압 AC85 ~ 264V, DC120 ~ 370V * 6)

주파수 * 1

50/60Hz (47 ~ 450Hz)

전류
(Typ.)

AC100V 입력 시

0.4A

AC200V 입력 시

0.25A

누설 전류

AC100V 입력 시

0.5mA 이하

AC200V 입력 시

1mA 이하

돌입 전류
(Typ.)

AC100V 입력 시

15A (25 ℃ 콜드 스타트에서)

AC200V 입력 시

30A (25 ℃ 콜드 스타트에서)

출력 특성

전압 가변 범위 * 2

± 10 % (V.ADJ에서)

리플 노이즈 전압 * 3

150mV 이하

240mV 이하

300mV 이하

480mV 이하

960mV 이하

입력 변동

0.5 % 이하 (입력 AC85 ~ 264V 100 % 부하에서)

부하 변동

2 % 이하 (정격 입력,
0 ~ 100 % 부하에서)

1.5 % 이하 (정격 입력, 0 ~ 100% 부하에서)

온도 변동

0.05 % / ℃ 이하

기동 시간

(Typ.)

AC100V 입력 시

800ms

출력 유지

시간(Typ.)

AC100V 입력 시

20ms

부속 기능

과전류 보호

정격 전류 105 ~ 160 %, 수하·간헐 동작 형, 자동 복귀

과전압 보호 * 4

있음

직렬 운전

가능 (최대 2 개의 외부 다이오드 필요)

병렬 운전

불가 (단, 백업 운전 가능, 외부 부착 다이오드 필요)

기타

사용 주위 온도

-10 ~ +70 ℃ (온도에 따른 부하 전류 감쇠 곡선 있음)
(단, 결로 및 결빙되지 않을 것)

보존 온도

-25 ~ +75 ℃ (단, 결로 및 결빙되지 않을 것)

사용 주위 온도

25 ~ 85 % RH (보관 습도 25 ~ 90% RH)

내전압

AC3.0kV 1min (입력 단위)와 (출력 일괄) 사이 (검출 전류 20mA)
AC2.0kV 1min (입력 단위)와 (PE) 사이 (검출 전류 20mA)
AC1.0kV 1min (출력 일괄)와 (PE) 사이 (검출 전류 20mA)

절연 저항

100MΩ 이상 (출력 일괄 조치 입력 일괄 · PE) 사이

내진동

10 ~ 55Hz 19.6m / s ² (2G) 3 방향 각 1h에서 이상이 없을 것

내충격

196.1m / s ² 6 방향 각 3 회에서 이상이 없을 것

잡음 단자 전압

EN55011 Group1 Class B * 7

방사 방해 전계 강도

EN55011 Group1 Class B * 7

안전 규격

UL UR : UL60950-1 (Recognition)
cUR : CSA C22.2 No.60950-1
EN : EN50178, EN60950-1

SEMI 규격

SEMI F47-0706 (AC200V시)

무게 * 5

70g (샤시, 커버 제외)

* 1. 인버터에 따라서는 출력 사양으로 출력 주파수를 50/60Hz로 표시하는 경우도 있지만 파워 서플라이의 내부 온도 상승으로 인해 발연· 소손의 우려가 있으므로 인버터의 출력을 파워 서플라이의 전원으로 사용하지 마십시오.
* 2. V.ADJ 볼륨을 조작하면 전압 가변 범위의 +10 % 이상 전압이 상승합니다.
　　　출력 전압을 가변 하는 경우에는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의하시기 바랍니다.
* 3 정격 입력 전압 (AC100V 또는 AC200V) 100 % 부하에서 규정합니다.
　　　JEITA 규격 RC-9131A에 준한 측정 방법입니다.
　　　상세한 내용은 사용 전에 ● 리플 노이즈 전압 을 참조하십시오.
* 4. 복귀 시에는 입력 전원을 OFF하고 3 분 이상 방치한 뒤, 입력 전원을 재투입 해주십시오.
* 5. 무게는 오픈 타입입니다.
* 6. EC 지침 및 각종 안전 규격 (UL, EN, 기타) 적용은 AC100 ~ 240V (AC85 ~ 264V)입니다.
* 7. 제품 아래에 알루미늄 플레이트를 깐 상태에서 class B에 적합합니다.

용량

30W

출력 전압

12V

15V

24V

48V

효율 (Typ.)

AC100V 입력 시

77 %

82 %

83 %

85 %

AC200V 입력 시

79 %

83 %

86 %

입력 조건

전압 범위 * 1

AC100 ~ 240V (허용 전압 AC85 ~ 264V, DC120 ~ 370V * 6)

주파수 * 1

50/60Hz (47 ~ 450Hz)

전류
(Typ.)

AC100V 입력 시

0.7A

AC200V 입력 시

0.4A

누설 전류

AC100V 입력 시

0.5mA 이하

AC200V 입력 시

1mA 이하

돌입 전류
(Typ.)

AC100V 입력 시

15A (25 ℃ 콜드 스타트에서)

AC200V 입력 시

30A (25 ℃ 콜드 스타트에서)

출력 특성

전압 가변 범위 * 2

± 10 % (V.ADJ에서)

리플 노이즈 전압 * 3

150mV 이하

240mV 이하

300mV 이하

480mV 이하

960mV 이하

입력 변동

0.5 % 이하 (입력 AC85 ~ 264V 100 % 부하에서)

부하 변동

2 % 이하 (정격 입력,
0 ~ 100 % 부하에서)

1.5 % 이하 (정격 입력,

0 ~ 100 % 부하에서)

온도 변동

0.05 % / ℃ 이하

기동 시간
(Typ.)

AC100V 입력 시

800ms

출력 유지 시간
(Typ.)

AC100V 입력 시

20ms

제공 기능

과전류 보호

정격 전류 105 ~ 160 %, 수하·간헐 동작 형, 자동 복귀

과전압 보호 * 4

있음

직렬 운전

가능 (최대 2 개의 외부 부착 다이오드 필요)

병렬 운전

불가 (단, 백업 운전 가능, 외부 부착 다이오드 필요)

기타

사용 주위 온도

-10 ~ +70 ℃ (온도에 따른 부하 전류 감쇠 곡선 있음)
(단, 결로 및 결빙되지 않을 것)

저장 온도

-25 ~ +75 (단, 결로 및 결빙되지 않을 것)

사용 주위 온도

25 ~ 85 % RH (보관 습도 25 ~ 90 % RH)

내전압

AC3.0kV 1min (입력 단위)와 (출력 일괄) 사이 (검출 전류 20mA)
AC2.0kV 1min (입력 단위)와 (PE) 사이 (검출 전류20mA)
AC1.0kV 1min (출력 일괄)와 ( PE) 사이 (검출 전류20mA)

절연 저항

100MΩ 이상 (출력 일괄 조치 입력 일괄 · PE) 사이

내진동

10 ~ 55Hz 19.6m / s ² (2G) 3 방향 각 1h에서 이상이 없을 것

내충격

196.1m / s ² 6 방향 각 3 회에서 이상이 없을 것

잡음 단자 전압

EN55011 Group1 Class B * 7

방사 방해 전계 강도

EN55011 Group1 Class B * 7

안전 규격

UL UR : UL60950-1 (Recognition)
cUR : CSA C22.2 No.60950-1
EN : EN50178, EN60950-1

SEMI 규격

SEMI F47-0706 (AC200V시)

무게 * 5

110g (샤시 커버 제외)

* 1. 인버터에 따라서는 출력 사양으로 출력 주파수를 50/60Hz로 표시하는 경우도 있지만 파워 서플라이의 내부 온도 상승으로 인해 발연 · 소손의 우려가 있으므로 인버터의 출력을 파워 서플라이의 전원으로 사용하지 마십시오.
* 2. V.ADJ 볼륨을 조작하면 전압 가변 범위의 +10 % 이상 전압이 상승합니다.
　　　출력 전압을 가변 하는 경우에는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의하시기 바랍니다.
* 3 정격 입력 전압 (AC100V 또는 AC200V) 100 % 부하에서 규정합니다.
　　　JEITA 규격 RC-9131A에 준한 측정 방법입니다.
　　　상세한 내용은 사용 전에 ● 리플 노이즈 전압 을 참조하십시오.
* 4. 복귀 시에는 입력 전원을 OFF하고 3 분 이상 방치한 뒤, 입력 전원을 재투입 해주십시오.
* 5. 무게는 오픈 타입입니다.
* 6. EC 지침 및 각종 안전 규격 (UL, EN, 기타) 적용은 AC100 ~ 240V (AC85 ~ 264V)입니다.
* 7. 제품 아래에 알루미늄 플레이트를 깐 상태에서 class B에 적합합니다.

용량

50W

출력 전압

12V

24V

48V

효율 (Typ.)

AC100V 입력 시

79 %

83 %

82 %

AC200V 입력 시

81 %

86 %

85 %

입력
조건

전압 범위 * 1

AC100 ~ 240V (허용 전압 AC85 ~ 264V, DC120 ~ 370V * 6)

주파수 * 1

50/60Hz (47 ~ 63Hz)

전류
(Typ.)

AC100V 입력 시

0.65A

AC200V 입력 시

0.35A

역률
(정격 입력, 100 % 부하에서)

0.9 이상

고조파 전류 규제

EN61000-3-2 적합

누설 전류

AC100V 입력 시

0.5mA 이하

AC200V 입력 시

1mA 이하

돌입 전류
(Typ.)

AC100V 입력 시

14.1A 이하 (25 ℃ 콜드 스타트에서)

AC200V 입력 시

28.3A 이하 (25 ℃ 콜드 스타트에서)

출력
특성

전압 가변 범위 * 2

± 10 % (V.ADJ에서)

리플 노이즈 전압 * 3

150mV 이하

240mV 이하

480mV 이하

960mV 이하

입력 변동

0.5 % 이하 (입력 AC85 ~ 264V 100 % 부하에서)

부하 변동

2 % 이하

(정격 입력, 0 ~ 100 % 부하에서)

1.5 % 이하

(정격 입력, 0 ~ 100 % 부하에서)

온도 변동

0.05 % / ℃ 이하

기동 시간
(Typ.)

AC100V 입력 시

440ms

460ms

500ms

460ms

출력 유지

시간(Typ.)

AC100V 입력 시

25ms

20ms

23ms

22ms

제공
기능

과전류 보호

피크 출력 전류의 100 % ~ 110 %, 수하·간헐 동작 형, 자동 복귀

과전압 보호 * 4

있음

직렬 운전

가능 (2 개)

병렬 운전

불가 (단, 백업 운전 가능, 외부 부착 다이오드 필요)

기타

사용 주위 온도

-10 ~ +70 ℃ (온도에 따른 부하 전류 감쇠 곡선 있음)
(단, 결로 및 결빙되지 않을 것)

저장 온도

-25 ~ +75 ℃ (단, 결로 및 결빙되지 않을 것)

사용 주위 온도

25 ~ 85 % RH (보관 습도 25 ~ 90 % RH)

내전압

AC3.0kV 1min (입력 단위)와 (출력 일괄) 사이 (검출 전류 20mA)
AC2.0kV 1min (입력 단위)와 (PE) 사이 (검출 전류 20mA)
AC1, 000V 1min (출력 일괄)와 ( PE) 사이 (검출 전류 20mA)

절연 저항

100MΩ 이상 (출력 일괄 조치 입력 일괄 · PE) 사이

내진동

10 ~ 55Hz 19.6m / s ² (2G) 3 방향 각 1h에서 이상이 없을 것

내충격

196.1m / s ² 6 방향 각 3 회에서 이상이 없을 것

잡음 단자 전압

EN55011 Group1 Class B * 7

방사 방해 전계 강도

EN55011 Group1 Class B * 7

안전 규격

UL UR : UL60950-1 (Recognition)
cUR : CSA C22.2 No.60950-1
EN : EN50178, EN60950-1

SEMI 규격

SEMI F47-0706 (AC200V시)

무게 * 5

150g (샤시 커버 제외)

* 1. 인버터에 따라서는 출력 사양으로 출력 주파수를 50/60Hz로 표시하는 경우도 있지만 파워 서플라이의 내부 온도 상승으로 인해 발연 · 소손의 우려가 있으므로 인버터의 출력을 파워 서플라이의 전원으로 사용하지 마십시오.
* 2. V.ADJ 볼륨을 조작하면 전압 가변 범위의 +10 % 이상 전압이 상승합니다.
　　　출력 전압을 가변 하는 경우에는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의하시기 바랍니다.
* 3 정격 입력 전압 (AC100V 또는 AC200V) 100 % 부하에서 규정합니다.
　　　JEITA 규격 RC-9131A에 준한 측정 방법입니다.
　　　상세한 내용은 사용 전에 ● 리플 노이즈 전압 을 참조하십시오.
* 4. 복귀 시에는 입력 전원을 OFF하고 3 분 이상 방치한 뒤, 입력 전원을 재투입 해주십시오.
* 5. 무게는 오픈 타입입니다.
* 6. EC 지침 및 각종 안전 규격 (UL, EN, 기타) 적용은 AC100 ~ 240V (AC85 ~ 264V)입니다.
* 7. 제품 아래에 알루미늄 플레이트를 깐 상태에서 class B에 적합합니다.

용량

100W

출력 전압

12V

24V

48V

효율 (Typ.)

AC100V 입력 시

81 %

82 %

84 %

AC200V 입력 시

84 %

85 %

86 %

입력
조건

전압 범위 * 1

AC100 ~ 240V (허용 전압 AC85 ~ 264V, DC120 ~ 370V * 6)

주파수 * 1

50/60Hz (47 ~ 63Hz)

전류
(Typ.)

AC100V 입력 시

1.3A

AC200V 입력 시

0.65A

역률
(정격 입력, 100 % 부하에서)

0.9 이상

고조파 전류 규제

EN61000-3-2 적합

누설 전류

AC100V 입력 시

0.5mA 이하

AC200V 입력 시

1mA 이하

돌입 전류
(Typ.)

AC100V 입력 시

14.1A 이하 (25 ℃ 콜드 시작에서)

AC200V 입력 시

28.3A 이하 (25 ℃ 콜드 시작에서)

출력
특성

전압 가변 범위 * 2

± 10 % (V.ADJ에서)

리플 노이즈 전압 * 3

150mV 이하

240mV 이하

480mV 이하

960mV 이하

입력 변동

0.5 % 이하 (입력 AC85 ~ 264V 100 % 부하에서)

부하 변동

2 % 이하 (정격 입력, 0 ~ 100 % 부하에서)

1.5 % 이하 (정격 입력, 0 ~ 100 % 부하에서)

온도 변동

0.05 % / ℃ 이하

기동 시간
(Typ.)

AC100V 입력 시

480ms

530ms

540ms

650ms

출력 유지

시간 (Typ.)

AC100V 입력 시

24ms

21ms

22ms

24ms

제공
기능

과전류 보호

12V/24V/48V 타입 : 피크 출력 전류의 100%~110%,수하·간헐 동작 형, 자동 복귀

5V 타입 : 정격 전류 105 ~ 160 %, 수하·간헐 동작 형, 자동 복귀

과전압 보호 * 4

유

직렬 운전

가능 (2 개)

병렬 운전

불가 (단, 백업 운전 가능 외부 부착 다이오드 필요)

기타

사용 주위 온도

-10 ~ +70 ℃ (온도에 따른 부하 전류 감쇠 곡선 있음)
(단, 결로 및 결빙되지 않을 것)

저장 온도

-25 ~ +75 ℃ (단, 결로 및 결빙되지 않을 것)

사용 주위 습도

25 ~ 85 % RH (보관 습도 25 ~ 90 % RH)

내전압

AC3.0kV 1min (입력 단위)와 (출력 일괄) 사이 (검출 전류 20mA)
AC2.0kV 1min (입력 단위)와 (PE) 사이 (검출 전류 20mA)
AC1, 000V 1min (출력 일괄)과 (PE) 사이 (검출 전류 20mA)

절연 저항

100MΩ 이상 (출력 일괄 조치 입력 일괄 · PE) 사이

내진동

10 ~ 55Hz 19.6m / s ² (2G) 3 방향 각 1h에서 이상이 없을 것

내충격

196.1m / s ² 6 방향 각 3 회에서 이상이 없을 것

잡음 단자 전압

EN55011 Group1 Class B * 7

방사 방해 전계 강도

EN55011 Group1 Class B * 7

안전 규격

UL UR : UL60950-1 (Recognition)
cUR : CSA C22.2 No.60950-1
EN : EN50178, EN60950-1

SEMI 규격

SEMI F47-0706 (AC200V시)

무게 * 5

265g (샤시 커버 제외)

* 1. 인버터에 따라서는 출력 사양으로 출력 주파수를 50/60Hz로 표시하는 경우도 있지만 파워 서플라이의 내부 온도 상승으로 인해 발연 · 소손의 우려가 있으므로 인버터의 출력을 파워 서플라이의 전원으로 사용하지 마십시오.
* 2. V.ADJ 볼륨을 조작하면 전압 가변 범위의 +10 % 이상 전압이 상승합니다.
　　　출력 전압을 가변 하는 경우에는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의하시기 바랍니다.
* 3 정격 입력 전압 (AC100V 또는 AC200V) 100 % 부하에서 규정합니다.
　　　JEITA 규격 RC-9131A에 준한 측정 방법입니다.
　　　상세한 내용은 사용 전에 ● 리플 노이즈 전압 을 참조하십시오.
* 4. 복귀 시에는 입력 전원을 OFF하고 3 분 이상 방치한 뒤, 입력 전원을 재투입 해주십시오.
* 5. 무게는 오픈 타입입니다.
* 6. EC 지침 및 각종 안전 규격 (UL, EN, 기타) 적용은 AC100 ~ 240V (AC85 ~ 264V)입니다.
* 7. 제품 아래에 알루미늄 플레이트를 깐 상태에서 class B에 적합합니다.

용량

150W

출력 전압

12V

24V

48V

효율 (Typ.)

AC100V 입력 시

84 %

83 %

84 %

85 %

AC200V 입력 시

87 %

86 %

87 %

88 %

입력
조건

전압 범위 * 1

AC100 ~ 240V (허용 전압 AC85 ~ 264V, DC120 ~ 370V * 6)

주파수 * 1

50/60Hz (47 ~ 63Hz)

전류
(Typ.)

AC100V 입력 시

1.9A

AC200V 입력 시

0.95A

역률
(정격 입력, 100 % 부하에서)

0.9 이상

고조파 전류 규제

EN61000-3-2 적합

누설 전류

AC100V 입력 시

0.5mA 이하

AC200V 입력 시

1mA 이하

돌입 전류
(Typ.)

AC100V 입력 시

14.1A 이하 (25 ℃ 콜드 스타트에서)

AC200V 입력 시

28.3A 이하 (25 ℃ 콜드 스타트에서)

출력
특성

전압 가변 범위 * 2

± 10 % (V.ADJ에서)

리플 노이즈 전압 * 3

150mV 이하

240mV 이하

480mV 이하

960mV 이하

입력 변동

0.5 % 이하 (입력 AC85 ~ 264V 100 % 부하에서)

부하 변동

2 % 이하

(정격 입력, 0 ~ 100 % 부하에서)

1.5 % 이하

(정격 입력, 0 ~ 100 % 부하에서)

온도 변화

0.05 % / ℃ 이하

기동 시간
(Typ.)

AC100V 입력 시

450ms

660ms

690ms

출력 유지

시간 (Typ.)

AC100V 입력 시

25ms

20ms

21ms

20ms

제공
기능

과전류 보호

12V/24V/48V 타입 : 피크 출력 전류의 100 % ~ 110 %, 수하·간헐 동작 형, 자동 복귀
5V 타입 : 정격 전류 105 ~ 160 %, 수하·간헐 동작 형, 자동 복귀

과전압 보호 * 4

유

직렬 운전

가능 (2 개)

병렬 운전

불가 (단, 백업 운전 가능, 외부 부착 다이오드 필요)

기타

사용 주위 온도

-10 ~ +70 ℃ (온도에 따른 부하 전류 감쇠 곡선 있음)
(단, 결로 및 결빙되지 않을 것)

저장 온도

-25 ~ +75 ℃ (단, 결로 및 결빙되지 않을 것)

사용 주위 습도

25 ~ 85 % RH (보관 습도 25 ~ 90 % RH)

내전압

절연 저항

100MΩ 이상 (출력 일괄 조치 입력 일괄 · PE) 사이

내진동

10 ~ 55Hz 19.6m / s ² (2G) 3 방향 각 1h에서 이상이 없을 것

내충격

196.1m / s ² 6 방향 각 3 회에서 이상이 없을 것

잡음 단자 전압

EN55011 Group1 Class B * 7

방사 방해 전계 강도

EN55011 Group1 Class B * 7

안전 규격

UL UR : UL60950-1 (Recognition)
cUR : CSA C22.2 No.60950-1
EN : EN50178, EN60950-1

SEMI 규격

SEMI F47-0706 (AC200V시)

무게* 5

315 g (샤시, 커버 제외)

* 1. 인버터에 따라서는 출력 사양으로 출력 주파수를 50/60Hz로 표시하는 경우도 있지만 파워 서플라이의 내부 온도 상승으로 인해 발연 · 소손의 우려가 있으므로 인버터의 출력을 파워 서플라이의 전원으로 사용하지 마십시오.
* 2. V.ADJ 볼륨을 조작하면 전압 가변 범위의 +10 % 이상 전압이 상승합니다.
　　　출력 전압을 가변 하는 경우에는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의하시기 바랍니다.
* 3 정격 입력 전압 (AC100V 또는 AC200V) 100 % 부하에서 규정합니다.
　　　JEITA 규격 RC-9131A에 준한 측정 방법입니다.
　　　상세한 내용은 사용 전에 ● 리플 노이즈 전압 을 참조하십시오.
* 4. 복귀 시에는 입력 전원을 OFF하고 3 분 이상 방치한 뒤, 입력 전원을 재투입 해주십시오.
* 5. 무게는 오픈 타입입니다.
* 6. EC 지침 및 각종 안전 규격 (UL, EN, 기타) 적용은 AC100 ~ 240V (AC85 ~ 264V)입니다.
* 7. 제품 아래에 알루미늄 플레이트를 깐 상태에서 class B에 적합합니다.

용량			240W (300W)
출력 전압			24V	36V		48V
효율 (Typ.)		AC100V 입력 시	87 %	87 %		87 %
		AC200V 입력 시	90 %	90 %		90 %
입력 조건	*전압 범위 1**		AC100 ~ 240V (허용 전압 AC85 ~ 264V, DC120 ~ 370V * 6)
	*주파수 1**		50/60Hz (47 ~ 63Hz)
	전류 (Typ.)	AC100V 입력 시	2.9A (240W 출력)
		AC200V 입력 시	1.5A (240W 출력에서) 1.8A (300W 출력에서)
	역률 (정격 입력, 100 % 부하에서)		0.9 이상
	고조파 전류 규제		EN61000-3-2 Class A 적합
	누설 전류	AC100V 입력 시	0.5mA 이하
		AC200V 입력 시	1.0mA 이하
	돌입 전류 (Typ.)	AC100V 입력 시	14A (25 ℃ 콜드 스타트에서)
		AC200V 입력 시	28A (25 ℃ 콜드 스타트에서)
출력 특성	*전압 가변 범위 2**		± 10 % (V.ADJ에서)
	*리플 노이즈 전압 3**		480mV 이하		720mV 이하	960mV 이하
	입력 변동		0.5 % 이하
	부하 변동		1.5 % 이하
	온도 변동		0.05 % / ℃ 이하
	가동 시간 (Typ.)	AC100V 입력 시	460ms
		AC200V 입력 시	330ms
	돌입 전류 (Typ.)	AC100V 입력 시	20ms (출력 전력 240W에서)
		AC200V 입력 시	20ms (출력 전력 240W에서) 16ms (출력 전력 300W에서)
제공 기능	*과전류 보호 4**		피크 출력 전류의 100 % 이상, 수하 타입 정격 출력 전류의 130 % 이상, 약 5s에서 차단 입력 재투입 복귀 (OFF 시간 : 3 분 이상)
	*과전압 보호 4**		유
	직렬 운전		가능 (2 개까지 외부 다이오드 필요)
	병렬 운전		불가 (단, 백업 운전 가능 외부 다이오드 필요)
	원격 제어		가능 (옵션 기능 리모콘 타입 만)
	부족 전압 출력		유 (오픈 콜렉터 최대 출력 DC30V, 50mA)
기타	사용 주위 온도		-10 ℃ ~ +70 ℃ (온도에 따른 부하 전류 감쇠 곡선 있음) (단, 결로 및 결빙되지 않을 것)
	저장 온도		-25 ℃ ~ +75 ℃ (단, 결로 및 결빙되지 않을 것)
	사용 주위 습도		25 ~ 85 %
	내전압		AC2kV 1min (입력 단위)와 (PE)사이 (검출 전류 20mA) AC3kV 1min (입력 단위)와 (출력 일괄) 동안 (검출 전류 20mA) AC1kV 1min (출력 일괄)과 (PE) 사이 (검출 전류 20mA)
	절연 저항		DC500V 메가에서 100MΩ 이상 (출력 일괄)와 (입력 · PE 일괄) 사이 (상온, 상습에서)
	내진동		10 ~ 55Hz, 가속 19.6m / s ² 의 일정한 진동을 3 방향 각 1h 이외에 이상이 없을 것
	내충격		196m / s ² 를 6 방향 각 3 회 이외에 이상이 없을 것
	잡음 단자 전압		EN55011 Group1 ClassB * 7
	방사 방해 전계 강도		EN55011 Group1 ClassB * 7 * 8
	안전 규격		UL : UL60950-1 (Recognition) cUR : CSA C22.2 No.60950-1 EN : EN50178, EN60950-1
	SEMI 규격		SEMI F47-0706 (AC200V시)
	*무게 5**		515g

* 1. 인버터에 따라서는 출력 사양으로 출력주파수를 50/60Hz로 표시하는 경우도 있지만 파워서플라이의 내부 온도상승으로 인해 발연, 소손의 우려가 있으므로 인버터의 출력을 파워서플라이의 전원으로 사용하지 마십시오.

* 2. V.ADJ 볼륨을 조작하면 전압가변범위의 10 % 이상으로 전압이 상승합니다.

출력 전압을 가변하는 경우에는 전원의 출력전압을 확인하고 부하를 손상시키지 않도록 주의하시기 바랍니다.

* 3. 정격 입력 전압 (AC100V 또는 AC200V), 100 % 부하에서 규정합니다.
JEITA 규격 RC-9131A에준한 측정 방법입니다.
자세한 내용은 사용 전에의 "● 리플 노이즈 전압"을 참조하십시오.
* 4. 복귀시 에는 입력전원을 OFF하고 3 분 이상 방치한 뒤, 입력 전원을 재투입 해주십시오.
* 5. 무게는 오픈 타입 입니다.
* 6. EC 지침 및 각종 안전규격 (UL, EN, 기타)적용은 AC100 ~ 120V (AC85 ~ 132V)입니다.
* 7. 배선 방법 등에 따라 노이즈 값은 변화합니다. 제품 아래에 알루미늄 플레이트를 깐 상태일 때, ClassB에 적합합니다.
* 8. 입력선 출력선에 노이즈 대책용 필터 (TDK 사의 ZCAT3035-1330)를 삽입하십시오.

● 하네스의 사양

형식	커넥터 구조	형상	사용 전선
S82Y-EX01HI-□ □	[하우징] 형 식 : VHR-5N 메이커 : 일본 압착 단자 제조 [단자] 형 식 : SVH-21T-P1.1 메이커 : 일본 압착 단자 제조		핀 번호	전선 번호	AWG	색상	길이 : L (mm)
			1	UL1015	18	흑색	500
			2	없음
			3	UL1015	18	백색	500
			4	없음
			5	UL1015	18	녹색	500
S82Y-EX01HO-□ □	[하우징] 형 식 : VHR-4N 메이커 : 일본 압착 단자 제조 [단자] 형 식 : SVH-21T-P1.1 메이커 : 일본 압착 단자 제조		핀 번호	전선	AWG	색상	길이 : L (mm)
			1	UL1015	18	흑색	500
			2	UL1015	18	흑색	500
			3	UL1015	18	적색	500
			4	UL1015	18	적색	500
S82Y-EX02HO-□ □	[하우징] 형 식 : XHP-4 메이커 : 일본 압착 단자 제조 [단자] 형 식 : SXH-001T-P0.6 메이커 : 일본 압착 단자 제조		핀 번호	전선	AWG	색상	길이 : L (mm)
			1	UL1007	22	흑색	500
			2	UL1007	22	흑색	500
			3	UL1007	22	적색	500
			4	UL1007	22	적색	500
S82Y-EX03HO-□ □	[하우징] 형 식 : VHR-8N 메이커 : 일본 압착 단자 제조 [단자] 형 식 : SVH-21T-P1.1 메이커 : 일본 압착 단자 제조		핀 번호	전선	AWG	색상	길이 : L (mm)
			1	UL1015	18	흑색	500
			2	UL1015	18	흑색	500
			3	UL1015	18	흑색	500
			4	UL1015	18	흑색	500
			5	UL1015	18	적색	500
			6	UL1015	18	적색	500
			7	UL1015	18	적색	500
			8	UL1015	18	적색	500
S82Y-EX04HO-□ □	[하우징] 형 식 : VHR-6N 메이커 : 일본 압착 단자 제조 [단자] 형 식 : SVH-21T-P1.1 메이커 : 일본 압착 단자 제조		핀 번호	전선	AWG	색상	길이 : L (mm)
			1	UL1015	18	적색	500
			2	UL1015	18	적색	500
			3	UL1015	18	적색	500
			4	UL1015	18	적색	500
			5	UL1015	18	적색	500
			6	UL1015	18	적색	500
S82Y-EX05HO-□ □	[하우징] 형 식 : VHR-7N 메이커 : 일본 압착 단자 제조 [단자] 형 식 : SVH-21T-P1.1 메이커 : 일본 압착 단자 제조		핀 번호	전선	AWG	색상	길이 : L (mm)
			1	UL1015	18	흑색	500
			2	UL1015	18	흑색	500
			3	UL1015	18	흑색	500
			4	UL1015	18	흑색	500
			5	UL1015	18	흑색	500
			6	UL1015	18	흑색	500
			7	UL1015	18	흑색	500

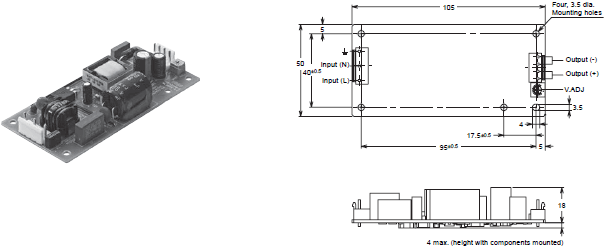

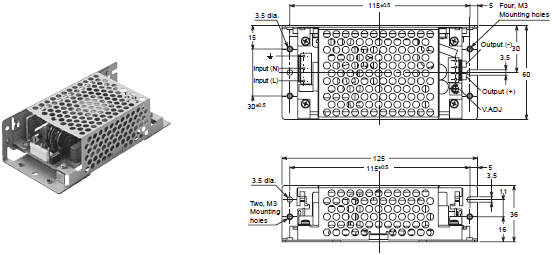

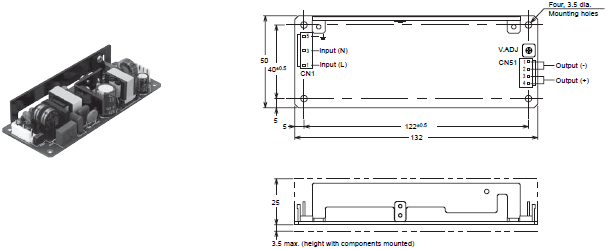

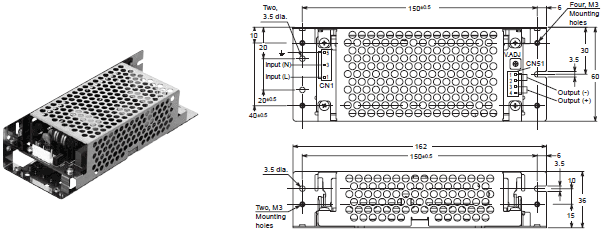

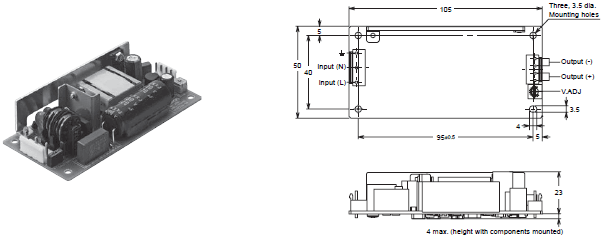

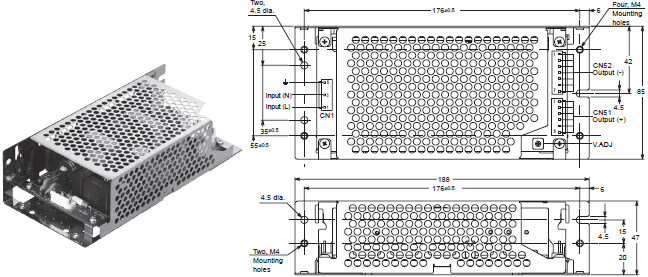

특성 데이터

● 감쇠 곡선

오픈 타입 샤시 부속 타입 (15W)

오픈 타입 샤시 부속 타입 (30W)

오픈 타입 (50W)

샤시 커버 타입 (50W)

샤시 커버 타입 (15W)

샤시 커버 타입 (30W)

샤시 부속 타입 (50W)

오픈 타입 (100W)

샤시 커버 부속 타입(100W)

샤시 부속 타입 (150W)

오픈 타입 (240W)

샤시 부속 타입 (100W)

오픈 타입 (150W)

샤시 커버 타입 (150W)

샤시 커버 타입 (240W)

주 1. 취부면은 금속판 (*)를 사용하십시오.
　2. 내부 부품의 열화·파손이 일어날 우려가 있습니다.

　　　 부하 전류 감쇠 범위를 초과하는 상태(부하 전류 감쇠 곡선의 ①부분)에서는 사용하지 마십시오.

　3. 자연 대류 방식이므로 전원 유니트 주위의 공기가 대류하도록 설치해 주십시오.

● 입력 전압 부하 전류 감쇠 곡선

50W, 100W, 150W 타입은 다음과 같은 입력 전압의 경감 특성을 확인하신 후 사용해주십시오.

● 과전류 보호 기능

과전류 보호 회로(정격 전류의105~175%로 동작)를 이용해, 단락·과전류에 대해 자동으로 출력 전압을 저하시키고 단락 전류나 과전류로부터 전원 자신을 보호합니다. 과전류 상태가 해제되면 출력 전압은 자동으로 정상 상태로 복귀됩니다.

(참고값)

주 1. 단락 및 과전류 상태에서 계속 사용하면, 내부 부품의 열화 · 파손되는 경우가 있습니다.
　2. 내부 부품의 열화 · 파손을 예상할 수 있으므로 부하 측의 돌입 전류, 과부하 상태가 빈번하게 발생하는 어플리케이션에는 사용하지 마십시오.

● 과전압 보호 기능

전원 내부의 귀환 회로 고장 등으로 부하에 과도한 전압이 걸리지 않도록 과전압을 검출합니다. 정격 출력 전압의 약 130% 이상의 과전압이 출력된 경우, 출력 전압을 차단합니다. 복귀 시에는 입력 전원을 OFF하고 3 분 이상 방치한 뒤, 입력 전원을 재투입해 주십시오.

(참고값)

주. 입력 전원의 재투입은 반드시 원인을 제거한 후 해주십시오.

● 돌입 전류, 기동 시간, 출력 유지 시간

주. 기동 시간은 1000ms 이하입니다. 다른 기기의 기동과의 관계를 고려해서 시스템을 구성해 주십시오.

● 원격 제어 기능 (S8EX-□ □ □ □ □ □ □ □ □-R 만)

본 전원 이외의 직류 전원 (외부 전원)에서 리모콘 커넥터에 전압을인가하여 출력의 ON / OFF를 제어 할 수 있습니다.

내장 저항 Ri (Ω)	+ RC-RC의 전압 (V)		유입 전압 (mA)
내장 저항 Ri (Ω)	출력 ON	출력 OFF	유입 전압 (mA)
1kΩ	4.5 ~ 12.5	0 ~ 0.5	20 max.

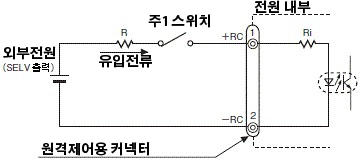

원격 제어 사용 예

사용 커넥터 :

	CN61	적합 커넥터	적합 컨택터
형식	B2B-XH-A	XHP-2	SXH-001T-P0.6 또는 SXH-002T-P0.6
제조업체	JST

적합 압착 공구 : YC-110R (JST) 또는 YRS-110 (JST)

참고 1. 외부 전원이 4.5 ~ 12.5V 경우 전류 제한 저항 R은 필요하지 않지만, 12.5 ~ 24.5V의 경우 전류 제한 저항 R로 1.5kΩ을 삽입하십시오.
2. 반대로 연결하면 내부 부품이 손상 될 수 있으므로주의하시기 바랍니다.
3. + RC-RC 단자는 전원의 2 차측 회로입니다. 외부 전원은 SELV 출력 전원을 사용해주십시오. 또한 원격 제어 회로는 전원의 2 차측의 출력에서 절연되어 있습니다 (기능 절연).

● 부족 전압 감지 기능

출력 전압의 저하를 감지하면 트랜지스터 (DC LOW)에서 외부로 출력합니다 (출력 전압 저하시는 OFF). 검출 전압은 정격 출력 전압의 약 80 % (75 ~ 90 %)로 설정되어 있습니다.
주 :
1. 트랜지스터 출력 : 오픈 콜렉터
DC30V max., 50mA max. ON시 잔류 전압 2V 이하, OFF시 누설 전류 0.1mA 이하
2. 부족 전압 감지 기능은 전원 유니트의 출력 단자부의 전압을 감시하고 있습니다.
정확한 전압 상태를 확인하려면 부하단의 전압을 측정합니다.
3. 설정 전압을 정격 전압의 90 % 이하로 설정하면 부족전압 검지 기능이 작동 할 수 있습니다.
