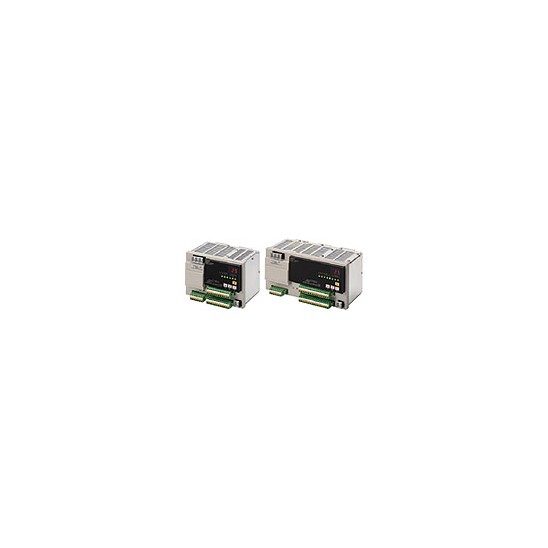

스마트 파워 서플라이

스마트 파워 서플라이 요약정보 및 구매

S8AS

▶ 디지털 서킷 프로텍터 기능을 1 패키지화함으로써 안전성 확보
▶ 공간 절약, 유지 보수성 향상, 설계, 생산, 보존 등 모든 공정을 효율화

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features



Lineup

◎표시 기종은 표준 재고 기종입니다.

용량입력
전압
출력
전압
최대 차단
출력 전류
(1 분기
출력 당)

출력 전류
분기
출력 수
통신
기능
파라미터
설정 변경
형식
240WAC100 ~
240V
24V3.8A10A6 분기없음가능S8AS-24006
없음불가S8AS-24006N
있음
(RS-485)
가능 S8AS-24006R
480W20A8 분기없음가능S8AS-48008
없음불가S8AS-48008N
있음
(RS-485)
가능 S8AS-48008R



지지 레일 (알루미늄)

형식
 PFP-100N
 PFP-50N



지지 레일 (알루미늄)

형식
 PFP-100N2



스터드 (엔드 플레이트)

형식
 PFP-M







Specifications



정격/성능


S8AS-24006 □

형식

S8AS-24006

S8AS-24006N

S8AS-24006R

효율 (Typ.)

80 % 이상

입력
조건

전압 범위 * 1

AC100 ~ 240V (AC85 ~ 264V)

주파수 * 1

50/60Hz (47 ~ 63Hz)

전류

100V 입력

3.8A 이하

200V 입력

2.0A 이하

역률

0.95 이상

고조파 전류

EN61000-3-2 적합

누설 전류

100V 입력

0.5mA 이하

200V 입력

1.0mA 이하

돌입 전류
  * 2

100V 입력

25A 이하 (25 콜드 스타트​​에서)

200V 입력

50A 이하 (25 콜드 스타트​​에서)

출력
조건

회로

분기

최대 차단 출력 전류
(1
분기 출력당)

3.8A

 출력 전류

10A

전압 가변 범위 * 3

± 10 % (V.ADJ에서)

리플 노이즈 전압

2.0 % [P-P] 이하 (정격 입출력에서​​) * 4

출력 누설 전류

10mA 이하

입력 변동

0.5 % 이하 (입력 AC85 ~ 264V, 100 % 부하에서) * 5

부하 변동 (정격 입력 전압)

4.0 % 이하 (정격 입력, 0 ~ 100 % 부하에서) * 5

온도 변동

0.05 % /  이하

기동 시간 * 2

3,000 ms 이하 (정격 출력에서​​) * 4

출력 유지 시간 * 2

20ms 이상 (정격 출력에서​​) * 4

각종
기능

이상 차단
기능

이상 전압 차단

28.8V (고정)

이상 전류 차단 * 2

설정 범위 : 0.5 ~ 3.8A
(0.1A
단위)

3.8A (고정)

설정 범위 : 0.5 ~ 3.8A
(0.1A
단위)

이상  전류 차단

17A 2s 이상, 15A 5s 이상, 13A 10s 이상, 12A 20s 이상에 상당하는
 출력 전류가 흐르는 경우 차단

이상 차단 출력

포토 스위치 출력
DC30V Max. 50mA Max.,
누설 전류 0.1mA 이하잔류 전압 2V 이하

부족 전압
감지 기능

부족 전압 검출

설정 범위 : 18.0 ~ 26.4V
(0.1V
단위)

20.0V (고정)

설정 범위 : 18.0 ~ 26.4V
(0.1V
단위)

부족 전압 검출 출력

사진 스위치 출력
DC30V Max. 50mA Max.
누설 전류 0.1mA 이하잔류 전압 2V 이하

교환 시기
알림 기능

교환 시기 알림

설정 범위 : 0.0 ~ 5.0
(0.5
 단위)

0.5  (고정)

설정 범위 : 0.0 ~ 5.0
(0.5
 단위)

교환 시기 알림 출력

포토 스위치 출력
DC30V Max. 50mA Max.
누설 전류 0.1mA 이하잔류 전압 2V 이하

온도 출력
기능

온도

설정 범위 : 25 ~ 90
(1
 단위)

90  (고정)

설정 범위 : 25 ~ 90
(1
 단위)

온도 출력

포토 스위치 출력
DC30V Max. 50mA Max.,
누설 전류 0.1mA 이하잔류 전압 2V 이하

표시 기능

출력 전압 표시

표시 범위 : 17.0 ~ 30.0V
표시 정밀도 : 2 % rdg ± 1 손가락 아래

출력 전류 표시

분기 출력 전류 표시 범위 : 0.0 ~ 4.0A
분기 출력 피크 전류 표시 범위 : 0.0 ~ 20.0A
 출력 전류 표시 범위 : 0.0 ~ 40.0A
표시 정밀도 : 5 % FS (4A) ± 1 디지트 이하

교환 시기 알림 표시

표시 범위 : FUL (Full) / HLF (Half) / 0.0 ~ 5.0

온도 표시

표시 범위 : -20 ~ +100
표시 정밀도 : 2  ± 1 디지트 이하

외부 신호 차단 입력

 분기 출력에서 유효 /무효
설정 가능
DC19.2 ~ 30.0V,
최소 신호  10ms 이상
입력  20ms + Shut 다운
시퀀스 설정 시간에 차단

전체 분기 출력 : 유효(고정
DC19.2 ~ 30.0V,
최소 신호  10ms 이상
입력  20ms + Shut 다운
시퀀스 설정 시간에 차단

 분기 출력에서 유효 /무효
설정 가능
DC19.2 ~ 30.0V,
최소 신호  10ms 이상
입력  20ms + + Shut 다운
시퀀스 설정 시간에 차단

스타트  시퀀스

설정 범위 : 0.0 ~ 99.9s
(0.1s
단위)

분기 출력 1:0.0 s (고정
분기 출력 2:0.4 s (고정
분기 출력 3:0.8 s (고정
분기 출력 4:1.2 s (고정
분기 출력 5:1.6 s (고정
분기 출력 6:2.0 s (고정)

설정 범위 : 0.0 ~ 99.9s
(0.1s
단위)

Shut 다운 시퀀스

설정 범위 : 0.0 ~ 99.9s
(0.1s
단위)

전체 분기 출력 : 0.0s (고정)

설정 범위 : 0.0 ~ 99.9s
(0.1s
단위)

통신 기능

없음

있음 (RS-485)

샘플링주기

1ms

병렬 접속

불가

직렬 접속

불가

기타

사용 주위 온도

부하 전류 감쇠 곡선 참조 (결로  결빙되지 않을 ) * 2

보존 온도

-25 ~ +65

사용 주위 습도

25 ~ 85 % (보관 습도 25 ~ 90 %)

내전압

AC3.0kV 1min (입력 일괄) (분기 출력 일괄 입출력 신호 일괄
통신 일괄사이 (검출 전류 20mA)
AC2.0kV 1min (
입력 일괄) ( ) 사이 (검출 전류 20mA)
AC1.0kV 1min (
분기 출력 일괄 입출력 신호 일괄 통신 일괄)
( )
사이 (검출 전류 20mA)
AC500V 1min (
분기 출력 일괄) (입출력 신호 일괄 통신 일괄사이 (검출 전류20mA)
AC500V 1min (
입출력 신호 일괄) (통신 일괄사이 (검출 전류 20mA)
AC500V 1min (
입력 신호 일괄) (출력 신호 일괄사이 (검출 전류 20mA)

절연 저항

100MΩ 이상 (분기 출력 전체입출력 신호 전체통신 전체) (입력 전체, ) DC500V에서

진동

10 ~ 55Hz ​​편진폭 0.375mm 3 방향  2h에서 이상이 없을

충격

150m / s 2 6 방향  3 회에서 이상이 없을

출력 표시등

있음 (색상 : 녹색)

잡음 단자 전압

EN61204-3 ClassA 적합, FCC 클래스 A 준거

방사 방해 전계 강도

EN61204-3 ClassA 적합

안전 규격

cULus : UL508 (Listing. Class2 : Per UL1310),
CSA C22.2 No.107.1 (Class2 : Per CSA C22.2 No.22.3)
cURus : UL60950-1, CSA C22.2 No.60950-1
EN : EN50178, EN60950-1
VDE : VDE0160, VDE0805 Teil1

SEMI 표준

SEMI F47-0706 (AC200V 입력 )

질량

1,600 g 이하


*1. 인버터에 따라서는 출력 사양으로 출력 주파수를 50/60Hz로 표시하는 경우도 있으나 파워 서플라이의 내부 온도 상승에 의해 발연ㆍ연소에 따른 손상 우려가 있으므로 인버터 출력 시 파워 서플라이의 전원으로 사용하지 마십시오.
*2. 상세한 내용은 카날로그의「특성 데이터」를 참조해 주십시오.
*3. V. ADJ의 볼륨 조작에서는 전압 가변 범위의 +10% 이상으로 전압이 상승합니다.
출력 전압을 변경할 경우는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의해 주십시오.
또한 출력 전압이 28.8V이상이 되면 분기 출력이 모두 차단됩니다.
*4. 정격 입출력 조건 : 정격 입력 전압, 정격 주파수, 정격 출력 전압, 정격 총 출력 전류, 최대 차단 출력 전류에서의 조건.
*5. 100% 부하 조건 : 정격 출력 전압, 정격 총 출력 전류, 최대 차단 출력 전류에서의 조건.

S8AS-48008 □

형식

S8AS-48008

S8AS-48008N

S8AS-48008R

효율 (Typ.)

80 % 이상

입력
조건

전압 범위 * 1

AC100 ~ 240V (AC85 ~ 264V)

주파수 * 1

50/60Hz (47 ~ 63Hz)

전류

100V 입력

7.4A 이하

200V 입력

3.9A 이하

역률

0.95 이상

고조파 전류

EN61000-3-2 적합

누설 전류

100V 입력

0.5mA 이하

200V 입력

1.0mA 이하

돌입 전류
  * 2

100V 입력

25A 이하 (25 콜드 스타트​​에서)

200V 입력

50A 이하 (25 콜드 스타트​​에서)

출력
조건

분기 회로

분기

최대 차단 출력 전류
(1
분기 출력 )

3.8A

 출력 전류

20A

전압 가변 범위 * 3

± 10 % (V.ADJ에서)

리플 노이즈 전압

2.0 % [PP] 이하 (정격 입출력에서​​) * 4

출력 누설 전류

10mA 이하

입력 변동

0.5 % 이하 (입력 AC85 ~ 264V, 100 % 부하에서) * 5

부하 변동 (정격 입력 전압)

4.0 % 이하 (정격 입력, 0 ~ 100 % 부하에서) * 5

온도 변동

0.05 % /  이하

기동 시간 * 2

3,000 ms 이하 (정격 입출력에서​​) * 4

출력 유지 시간 * 2

20ms 이상 (정격 입출력에서​​) * 4

각종
기능

이상 차단
기능

이상 전압 차단

28.8V (고정)

이상 전류 차단 * 2

설정 범위 : 0.5 ~ 3.8A
(0.1A
단위)

3.8A (고정)

설정 범위 : 0.5 ~ 3.8A
(0.1A
단위)

이상  전류 차단

27A 1s 이상 25A 2s 이상 22.5A 5s 이상에 상당하는
 출력 전류가 흐르는 경우에 차단

이상 차단 출력

포토 스위치 출력
DC30V Max. 50mA Max.,
누설 전류 0.1mA 이하잔류 전압 2V 이하

부족 전압
검출 기능

부족 전압 검출

설정 범위 : 18.0 ~ 26.4V
(0.1V
단위)

20.0V (고정)

설정 범위 : 18.0 ~ 26.4V
(0.1V
단위)

부족 전압 검출출력

포토 스위치 출력
DC30V Max. 50mA Max.,
누설 전류 0.1mA 이하잔류 전압 2V 이하

교환 시기
알림 기능

교환 시기 알림

설정 범위 : 0.0 ~ 5.0
(0.5
 단위)

0.5  (고정)

설정 범위 : 0.0 ~ 5.0
(0.5
 단위)

교환 시기 알림출력

포토 스위치 출력
DC30V Max. 50mA Max.
누설 전류 0.1mA 이하잔류 전압 2V 이하

온도 출력
기능

온도

설정 범위 : 25 ~ 90
(1
 단위)

90  (고정)

설정 범위 : 25 ~ 90
(1
 단위)

온도 출력

포토 스위치 출력
DC30V Max. 50mA Max.,
누설 전류 0.1mA 이하잔류 전압 2V 이하

표시 기능

출력 전압 표시

표시 범위 : 17.0 ~ 30.0V
표시 정밀도 : 2% rdg ± 1 디지트 이하

출력 전류 표시

분기 출력 전류 표시 범위 : 0.0 ~ 4.0A
분기 출력 피크 전류 표시 범위 : 0.0 ~ 20.0A
 출력 전류 표시 범위 : 0.0 ~ 40.0A
표시 정밀도 : 5% FS (4A) ± 1 디지트 이하

교환 시기 알림표시

표시 범위 : FUL (Full) / HLF (Half) / 0.0 ~ 5.0

온도 표시

표시 범위 : -20 ~ +100
표시 정밀도 : 2  ± 1 디지트 이하

외부 신호 차단 입력

 분기 출력에서 유효 /무효
설정 가능
DC19.2 ~ 30.0V,
최소 신호  10ms 이상
입력  20ms + Shut 다운
시퀀스 설정 시간에 차단

 분기 출력 : 유효 (고정
DC19.2 ~ 30.0V,
최소 신호  10ms 이상
입력  20ms + Shut 다운
시퀀스 설정 시간에 차단

 분기 출력에서 유효 /무효
설정 가능
DC19.2 ~ 30.0V,
최소 신호  10ms 이상
입력  20ms + Shut 다운
시퀀스 설정 시간에 차단

스타트  시퀀스

설정 범위 : 0.0 ~ 99.9s
(0.1s
단위)

분기 출력 1:0.0 s (고정
분기 출력 2:0.4 s (고정
분기 출력 3:0.8 s (고정
분기 출력 4:1.2 s (고정
분기 출력 5:1.6 s (고정
분기 출력 6:2.0 s (고정
분기 출력 7:2.4 s (고정
분기 출력 8:2.8 s (고정)

설정 범위 : 0.0 ~ 99.9s
(0.1s
단위)

Shut 다운 시퀀스

설정 범위 : 0.0 ~ 99.9s
(0.1s
단위)

전체 분기 출력 : 0.0s (고정)

설정 범위 : 0.0 ~ 99.9s
(0.1s
단위)

통신 기능

없음

있음 (RS-485)

샘플링주기

1ms

병렬 접속

불가

직렬 접속

불가

기타

사용 주위 온도

부하 전류 감쇠 곡선 참조 (결로  결빙되지 않을 ) * 2

보존 온도

-25 ~ +65

사용 주위 습도

25 ~ 85 % (보존 습도 25 ~ 90 %)

내전압

AC3.0kV 1min (입력 전체) (분기 출력 전체입출력 신호 전체통신 전체사이 (검출전류 20mA)
AC2.0kV 1min (
입력 전체) ( ) 사이 (검출 전류 20mA)
AC1.0kV 1min (
분기 출력 전체입출력 신호 전체통신 전체) ( ) 사이 (검출 전류30mA)
AC500V 1min (
분기 출력 전체) (입출력 신호 전체통신 전체사이 (검출 전류 20mA)
AC500V 1min (
입출력 신호 전체) (통신 전체사이 (검출 전류 20mA)
AC500V 1min (
입력 신호 전체) (출력 신호 전체사이 (검출 전류 20mA)

절연 저항

100MΩ 이상 (분기 출력 전체입출력 신호 전체통신 전체) (입력 전체, ) 사이DC500V에서

진동

10 ~ 55Hz ​​ 편진폭 0.375mm 3 방향  2h에서 이상이 없을

충격

150m / s 2 6 방향  3 회에서 이상이 없을

출력 표시등

있음 (색상 : 녹색)

잡음 단자 전압

EN61204-3 ClassA 적합, FCC 클래스 A 준거

방사 방해 전계 강도

EN61204-3 ClassA 적합

안전 규격

cULus : UL508 (Listing. Class2 : Per UL1310),
CSA C22.2 No.107.1 (Class2 : Per CSA C22.2 No.22.3)
CURUs : UL60950-1, CSA C22.2 No.60950-1
EN : EN50178, EN60950-1
VDE : VDE0160, VDE0805 Teil1

SEMI 표준

SEMI F47-0706 (AC200V 입력시)

질량

2,400 g 이하



*1. 인버터에 따라서는 출력 사양으로 출력 주파수를 50/60Hz로 표시하는 경우도 있으나 파워 서플라이의 내부 온도 상승에 의해 발연ㆍ연소에 따른 손상 우려가
있으므로 인버터 출력 시 파워 서플라이의 전원으로 사용하지 마십시오.
*2. 상세한 내용은 카날로그의「특성 데이터」를 참조해 주십시오.
*3. V. ADJ의 볼륨 조작에서는 전압 가변 범위의 +10% 이상으로 전압이 상승합니다.
출력 전압을 변경할 경우는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의해 주십시오.
또한 출력 전압이 28.8V이상이 되면 분기 출력이 모두 차단됩니다.
*4. 정격 입출력 조건 : 정격 입력 전압, 정격 주파수, 정격 출력 전압, 정격 총 출력 전류, 최대 차단 출력 전류에서의 조건.
*5. 100% 부하 조건 : 정격 출력 전압, 정격 총 출력 전류, 최대 차단 출력 전류에서의 조건.







특성 데이터



● 경감 곡선

 1. 내부 부품의 열화 · 파손이 드물게 일어나는 위험이 있습니다경감 범위를 초과 상태 ( 레이팅 곡선  부분) 사용하지 마십시오

2. 경감에 문제가 있는 경우 강제 기류에서 사용하십시오
    3. 480W 내용은 입력 전압 AC95V 이하로 장시간 사용하는 경우는 80 % 이하로 부하를 경감합니다




●
이상 전류 차단 특성



표준 검출

순시 검출



장시간 검출



● 차단 성능
S8AS 분기 출력의 전류 값을 디지털 값으로 검출하고 연산하여 차단 동작을 실행합니다차단 특성에 대해서는 위의
이상 전류 차단 특성 그래프로 확인해 주십시오기타 차단에 관해서는 다음과 같은 기능이 있습니다.




판정
 종별 선택
차단 전류 값의 검출 방법으로 표준 / 순간 / 장시간을 선택할  있습니다
"S8AS-24006N / S8AS-48008N
 장시간 검출 (고정)입니다.




전류
 제한 기능
장치의 단락 고장 등으로 흐르는 과대한 단락 전류를 제한합니다.




스타트 업
 필터 기능

과도한 돌입 전류 등으로 인 차단 동작하지 않도록 분기 출력을 ON 으로 설정한  40ms 동안 차단을 작동시키지 않는 기능입니다.




안전
 회로
만일의 경우 내부에서 고장이 발생한 경우에도 안전을 확보   있도록 온도 퓨즈와 전류 퓨즈를  분기 출력에 갖추 있습니다.




● 설치
상태

 1.  그림은 240W 경우입니다
    2. 설치상태에 따라 방열성이 악화되고 내부 부품이 열화 · 파손되거나 교환시기 알림 기능이 제대로 작동하지 않을 우려가 있습니다.
   표준 설치 방향 이외의 방향으로는 설치 하지 마십시오.




●
돌입 전류기동 시간출력 유지 시간



Dimensions

(단위 : mm)

본체

S8AS-24006
S8AS-24006N

S8AS-24006R

S8AS-48008
S8AS-48008N

S8AS-48008R

레일 설치용 별매

지지 레일 (알루미늄)
PFP-100N
PFP-50N

지지 레일 (알루미늄)
PFP-100N2

스터드 (엔드 플레이트)
PFP-M
