스위칭 파워서플라이 (15/35/50/100/150/300/600W 타입)

스위칭 파워서플라이 (15/35/50/100/150/300/600W 타입) 요약정보 및 구매

S8JX

▶ 깊이가 짧고, 제어반의 Slim화에 공헌

※ S8JX-G시리즈 2019년 3월 생산 종료
     P050□□(□)(□)/ P1□0□□(□)(□)/ S82Y-JX□□B/ JX□□F
     2019년 3월 생산 종료
     자세한 사항은 생산중지/추천대체상품가이드를 참조하시기 바랍니다.

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features

S8JX-G

압도적인 사용 편의성과 슬림화 실현, 최대 심플화한 범용 전원.

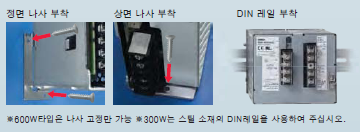

2 종류의 설치 방법으로 간단 설치

300W의 기종도 나사 / DIN 레일 설치 가능.

DC 입력 대응 (DC80 ~ 370V)

15W ~ 150W는 DC / DC 전원으로도 이용 가능.

※ 150W 5V 타입 제외.

업계 최고의 슬림 바디

다른 기종에 간섭 없이 분전반의 슬림화에 기여

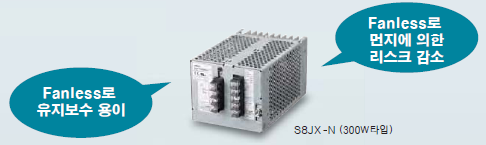

300W 타입 Fanless 실현

※ (24V/48V)

S8JX-P


고조파 전류 억제 기능 장착으로 더욱 폭넓은 용도로 대응.

유럽​​ 수출 장비에 대응 가능한 기능

● 고조파 억제 기능 탑재
● EMI ClassB 적응

고용량 어플리케이션 대응

 ※ 300W/600W 타입만 대응

● 리모트 센싱 기능
부하선의 전압 강하를 보정할 수 있습니다.

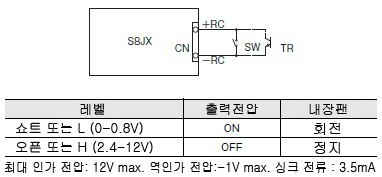

● 리모트 컨트롤 기능
외부 신호로 입력 전압을 인가한 채 출력을 ON / OFF.
● 알람 출력 기능
팬 정지 및 부족 전압 등 전원 이상 시에 신호를 출력합니다.

300W/600W SEMI F47 대응 (200V 입력 시)

입력 전압 저하 시에도 안심. 반도체 제조 장비에도 사용 가능.


안심 무상 보증 기간 5 년

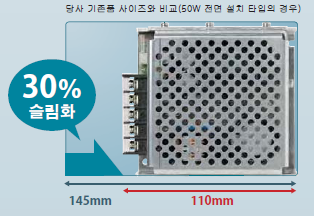

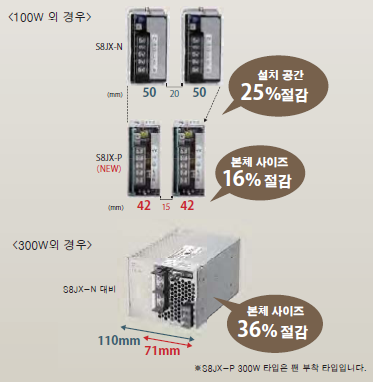

장비의 소형화를 실현하는 슬림한 바디



Lineup



S8JX-G

구조

입력 전압

용량

출력 전압
DC

출력
전류

내장

형식

오픈

타입

정면 설치 타입
1

AC100~240V
프리 입력
DC80~370V
3

S8JXG15005
□□

AC100~120V/
AC200~240V
전환
DC입력 불가)

15W

5V

3A

없음

S8JX-G01505

12V

1.3A

S8JX-G01512

15V

1A

S8JX-G01515

24V

0.65A

S8JX-G01524

48V

0.35A



S8JX-G01548

35W

5V

7A

S8JX-G03505

12V

3A

S8JX-G03512

15V

2.4A

S8JX-G03515

24V

1.5A

S8JX-G03524

48V

0.75A



S8JX-G03548

50W

5V

10A

S8JX-G05005

12V

4.2A

S8JX-G05012

24V

2.1A

S8JX-G05024

48V

1.1A



S8JX-G05048

100W

5V

20A

S8JX-G10005

12V

8.5A

S8JX-G10012

24V

4.5A

S8JX-G10024

48V

2.1A



S8JX-G10048

150W

5V

30A



S8JX-G15005

12V

13A



S8JX-G15012

24V

6.5A

S8JX-G15024

48V

3.3A



S8JX-G15048

DIN레일
설치 타입
2

15W

5V

3A

S8JX-G01505D

12V

1.3A

S8JX-G01512D

15V

1A



S8JX-G01515D

24V

0.65A

S8JX-G01524D

48V

0.35A



S8JX-G01548D

35W

5V

7A



S8JX-G03505D

12V

3A

S8JX-G03512D

15V

2.4A



S8JX-G03515D

24V

1.5A

S8JX-G03524D

48V

0.75A



S8JX-G03548D

50W

5V

10A



S8JX-G05005D

12V

4.2A



S8JX-G05012D

24V

2.1A

S8JX-G05024D

48V

1.1A



S8JX-G05048D

100W

5V

20A



S8JX-G10005D

12V

8.5A



S8JX-G10012D

24V

4.5A

S8JX-G10024D

48V

2.1A



S8JX-G10048D

150W

5V

30A



S8JX-G15005D

12V

13A

S8JX-G15012D

24V

6.5A

S8JX-G15024D

48V

3.3A

S8JX-G15048D

커버 부착 타입

정면 설치 타입
1

15W

5V

3A

S8JX-G01505C

12V

1.3A

S8JX-G01512C

15V

1A

S8JX-G01515C

24V

0.65A

S8JX-G01524C

48V

0.35A

S8JX-G01548C

35W

5V

7A

S8JX-G03505C

12V

3A

S8JX-G03512C

15V

2.4A

S8JX-G03515C

24V

1.5A

S8JX-G03524C

48V

0.75A

S8JX-G03548C

50W

5V

10A

S8JX-G05005C

12V

4.2A

S8JX-G05012C

24V

2.1A

S8JX-G05024C

48V

1.1A

S8JX-G05048C

100W

5V

20A

S8JX-G10005C

12V

8.5A

S8JX-G10012C

24V

4.5A

S8JX-G10024C

48V

2.1A

S8JX-G10048C

150W

5V

30A

S8JX-G15005C

12V

13A

S8JX-G15012C

24V

6.5A

S8JX-G15024C

48V

3.3A

S8JX-G15048C

DIN레일

설치 타입
2

15W

5V

3A

S8JX-G01505CD

12V

1.3A

S8JX-G01512CD

15V

1A

S8JX-G01515CD

24V

0.65A

S8JX-G01524CD

48V

0.35A

S8JX-G01548CD

35W

5V

7A

S8JX-G03505CD

12V

3A

S8JX-G03512CD

15V

2.4A

S8JX-G03515CD

24V

1.5A

S8JX-G03524CD

48V

0.75A

S8JX-G03548CD

50W

5V

10A

S8JX-G05005CD

12V

4.2A

S8JX-G05012CD

24V

2.1A

S8JX-G05024CD

48V

1.1A

S8JX-G05048CD

100W

5V

20A

S8JX-G10005CD

12V

8.5A

S8JX-G10012CD

24V

4.5A

S8JX-G10024CD

48V

2.1A

S8JX-G10048CD

150W

5V

30A

S8JX-G15005CD

12V

13A

S8JX-G15012CD

24V

6.5A

S8JX-G15024CD

48V

3.3A

S8JX-G15048CD

정면 설치 타입
1

AC100~120V/
AC200~240V
전환

300W

5V

60A

S8JX-G30005C

12V

27A

S8JX-G30012C

24V

14A

S8JX-G30024C

48V

7A

S8JX-G30048C

600W

5V

120A

S8JX-G60005C

12V

53A

S8JX-G60012C

24V

27A

S8JX-G60024C

48V

13A

S8JX-G60048C

DIN레일

설치 타입 *2

300W

5V

60A

S8JX-G30005CD

12V

27A

S8JX-G30012CD

24V

14A

S8JX-G30024CD

48V

7A

S8JX-G30048CD

고정 브라켓

없는 타입*2

300W

5V

60A

S8JX-G30005N

12V

27A

S8JX-G30012N

24V

14A

S8JX-G30024N

48V

7A

S8JX-G30048N

600W

5V

120A

S8JX-G60005N

12V

53A

S8JX-G60012N

24V

27A

S8JX-G60024N

48V

13A

S8JX-G60048N

*1. 정면 고정 브라켓이 표준 부착되어 있습니다.

*2. 정면 고정 브라켓이 부착 되어 있지 않습니다.

*3. EC지령과 각종 안전 규격(UL, EN, )의 적용 범위는 AC100~240V(AC85~264V)입니다.

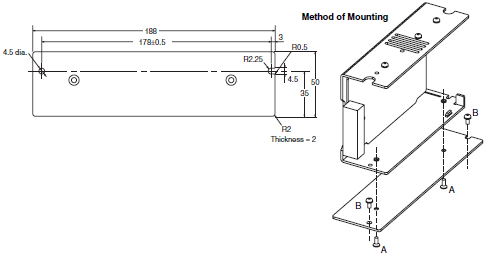

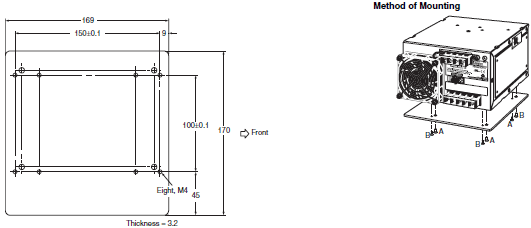

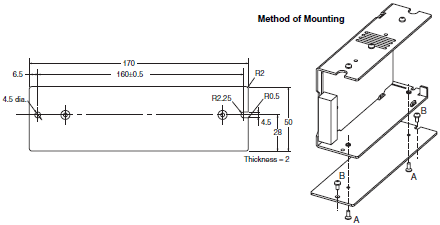

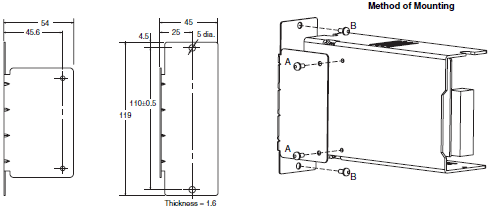

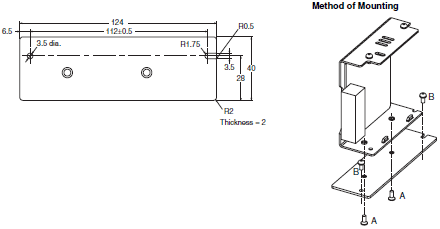

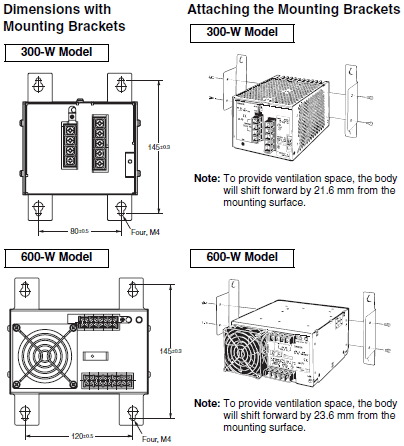

고정 브라켓 별매


15W/35W/50W/100W/150W/300W/600W
타입용 (별매)

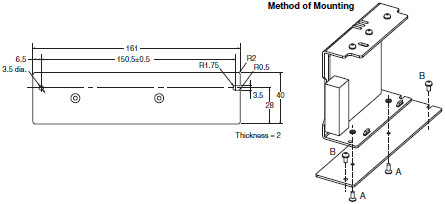

S82J시리즈부터 바뀐 브라켓


아래의 설치 브라켓A~I는 해당 대응 기종·설치 방향으로 S82J의 대체 시에 사용할 수 있습니다. S82J의 일부 기종(용량 100W이하의 기종 100W는 출력 240VDC 타입 한정)은 같은 설치 홀 피치인 부속 정면 설치 브라켓을 사용할 수 있습니다

S82J 시리즈

대응 기종

설치 방향

상품 명칭

형식

50W 타입

바닥면 설치

설치 브라켓 A(S8JX-G시리즈 50W타입용)

S82Y-JX05B

100W 24V 타입

설치 브라켓 B (S8JX-G시리즈 100W 24V타입용)

S82Y-JX10B

100W 5V, 12V,

설치 브라켓 C (S8JX-G시리즈 100W 5V, 12V, 150W타입용)

S82Y-JX15B

150W 24V 타입

정면 설치

설치 브라켓 DS8JX-G시리즈 100W 5V, 12V, 150W타입용)

S82Y-JX15F

25W 타입

바닥면 설치

설치 브라켓 ES8JX-G시리즈 30W타입용)

S82Y-JX03B

300W 타입

바닥면 설치

설치 브라켓 FS8JX-G 시리즈 300W 타입용 )

S82Y-JX30B

정면 설치

설치 브라켓 GS8JX-G 시리즈 300W 타입용 )

S82Y-JX30F

600 W 타입

바닥면 설치

설치 브라켓 HS8JX-G시리즈 600 W타입용 )

S82Y-JX60B

정면 설치

설치 브라켓 IS8JX-G 시리즈 600W 타입용 )

S82Y-JX60F

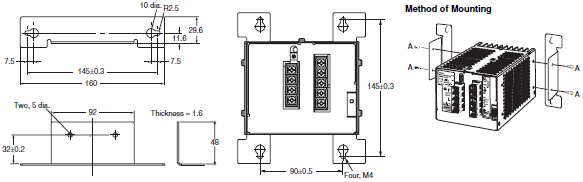

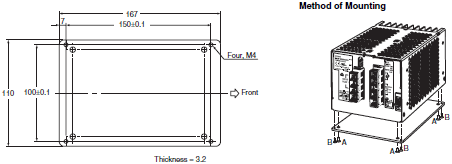

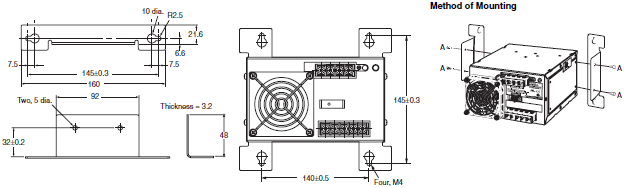

설치 브라켓(A, B, C, D, E, F, G, H, I) S82J의 설치 홀에 대응 가능합니다.


레일 설치용 별매품


지지 레일 (알루미늄제)

형식

PFP-100N

PFP-50N




지지 레일 (알루미늄제)


형식

PFP-100N2

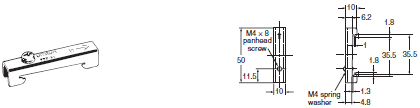

고정 브라켓(엔드 플레이트


형식

PFP-M





단자 커버 (별매)

단자대 커버 형식대상 형식 (적용 장소)
S82Y-JX-C4PS8JX-G-300W 24V, 48V 출력 측
S8JX-G-600W 24V, 48V 출력 측
S82Y-JX-C5PS8JX-G-300W 입력 측
S8JX-G-600W 입력 측
S82Y-JTC1S8JX-G-15W
S8JX-G-35W
S8JX-G-50W
S8JX-G-100W
S8JX-G-150W 12V, 24V, 48V

교환용 팬 (별매)

형식
S82Y-JXFAN


S8JX-P





본체



구조

입력 전압

용량

출력

전압
DC

출력

전류

내장팬

형식

오픈

타입

정면 설치

타입 *1

AC100~240V
프리 입력
DC80~370V
3

50W

5V

10A

없음

S8JX-P05005

12V

4.2A

S8JX-P05012

24V

2.1A

S8JX-P05024

48V

1.1A

S8JX-P05048

100W

5V

20A

S8JX-P10005

12V

8.5A

S8JX-P10012

24V

4.5A

S8JX-P10024

48V

2.1A

S8JX-P10048

150W

5V

30A

S8JX-P15005

12V

13A

S8JX-P15012

24V

6.5A

S8JX-P15024

48V

3.3A

S8JX-P15048

DIN레일

설치 타입

2

50W

5V

10A

S8JX-P05005D

12V

4.2A

S8JX-P05012D

24V

2.1A

S8JX-P05024D

48V

1.1A

S8JX-P05048D

100W

5V

20A

S8JX-P10005D

12V

8.5A

S8JX-P10012D

24V

4.5A

S8JX-P10024D

48V

2.1A

S8JX-P10048D

150W

5V

30A

S8JX-P15005D

12V

13A

S8JX-P15012D

24V

6.5A

S8JX-P15024D

48V

3.3A

S8JX-P15048D

커버 부착

타입

정면 부착

타입1

50W

5V

10A

S8JX-P05005C

12V

4.2A

S8JX-P05012C

24V

2.1A

S8JX-P05024C

48V

1.1A

S8JX-P05048C

100W

5V

20A

S8JX-P10005C

12V

8.5A

S8JX-P10012C

24V

4.5A

S8JX-P10024C

48V

2.1A

S8JX-P10048C

150W

5V

30A

S8JX-P15005C

12V

13A

S8JX-P15012C

24V

6.5A

S8JX-P15024C

48V

3.3A

S8JX-P15048C

DIN레일

설치 타입

2

50W

5V

10A

S8JX-P05005CD

12V

4.2A

S8JX-P05012CD

24V

2.1A

S8JX-P05024CD

48V

1.1A

S8JX-P05048CD

100W

5V

20A

S8JX-P10005CD

12V

8.5A

S8JX-P10012CD

24V

4.5A

S8JX-P10024CD

48V

2.1A

S8JX-P10048CD

150W

5V

30A

S8JX-P15005CD

12V

13A

S8JX-P15012CD

24V

6.5A

S8JX-P15024CD

48V

3.3A

S8JX-P15048CD

정면 부착

타입 1

300W

5V

60A

있음

S8JX-P30005C

12V

27A

S8JX-P30012C

24V

14A
돌입 전류 16.5A
AC200V

S8JX-P30024C

48V

7A

S8JX-P30048C

600W

5V

120A

S8JX-P60005C

12V

53A

S8JX-P60012C

24V

27A
돌입 전류 31A
AC200V

S8JX-P60024C

48V

13A

S8JX-P60048C

DIN레일

설치 타입


2

300W

5V

60A

S8JX-P30005CD

12V

27A

S8JX-P30012CD

24V

14A
돌입 전류 16.5A
AC200V

S8JX-P30024CD

48V

7A

S8JX-P30048CD

600W

5V

120A

S8JX-P60005CD

12V

53A

S8JX-P60012CD

24V

27A
돌입 전류 31A
AC200V

S8JX-P60024CD

48V

13A

S8JX-P60048CD

설치

브라켓

없는

타입

2

300W

5V

60A

S8JX-P30005N

12V

27A

S8JX-P30012N

24V

14A
돌입 전류 16.5A
AC200V

S8JX-P30024N

48V

7A

S8JX-P30048N

600W

5V

120A

S8JX-P60005N

12V

53A

S8JX-P60012N

24V

27A
돌입 전류31A
AC200V

S8JX-P60024N

48V

13A

S8JX-P60048N

*1. 정면 설치 브라켓이 표준 부착되어 있습니다.

*2. 정면 고정 쇠장식은 첨부되고 있지 않습니다.

*3. EC지령과 각종 안전 규격(UL, EN, )의 적용 범위는 AC100~240 V(AC85~264 V)입니다.

레일 설치용 별매품


지지 레일(알루미늄제)

형식

PFP-100N

PFP-50N




지지 레일(알루미늄제)

형식

PFP-100N2




고정 브라켓(엔드 플레이트)

형식

PFP-M






단자 커버 (별매)

단자대 커버 형식대상 형식 (적용 장소)
S82Y-JTC1S8JX-P50W
S8JX-P100W
S8JX-P150W 12V, 24V, 48V

교환용 팬 (별매)

상품 이름형식
300W 타입 교환용 팬 유니트S82Y-JXP30FAN
600W 타입 교환용 팬 유니트S82Y-JXP60FAN





Specifications


S8JX-G

입력 사양

100~240V 프리 입력

용량 *1

15W

35W

효율

68% 이상

73% 이상

입력

조건

전압 범위 *2

AC100~240V (허용 범위 AC85~264 V, DC80~370V *9)

주파수 *2

50/60Hz(47~450Hz)

전류 *3

AC100V 입력 시

0.4A이하

1A이하

AC200V 입력 시

0.25A이하

0.6A이하

고조파 전류 규제

−−

누설 전류*3

AC100V 입력 시

0.5mA이하

AC200V 입력 시

1mA이하

돌입 전류(25℃,
콜드 스타트)3

AC100V 입력 시

20A이하

AC200V 입력 시

40A이하

출력

특성
4

전압 가변 범위 *5

−10~+15%(V.ADJ에서)(48V타입은±10%)

리플 노이즈 전압 *3

2%(p-p)이하

입력 변동

0.4%이하(입력 전압은 AC에서)

부하 변동

0.8%이하(정격 입력,0~100% 부하에서)

온도 변동

0.05%/℃이하(정격 입출력에서)

기동 시간

500ms이하(정격 입출력에서 출력 전압90%까지의 기동)

출력 유지 시간 *3

20ms이상

부속

기능

과전류 보호 *6

105~175%, 수하·간헐 동작 형자동 복귀

과전압 보호 *7

있음

과열 보호

없음

병렬 운전

불가 (백업 운전 가능외부 부착 다이오드 필요)

직렬 운전

가능(2대까지외부부착 다이오드 필요)

보호 회로 동작 표시

없음

기타

사용 주위 온도

부하 전류 감쇠 곡선 참조(결로 및 결빙하지 않을 것)

보존 온도

25~65℃(결로 및 결빙되지 않을 것)

사용 주위 습도

25~85%RH(보존 습도25~90%)

내전압

AC3.0kV 1min(입력 전체와 (출력 전체사이(검출 전류 20mA)
AC2.0kV 1min(
입력 전체)와 )사이(검출 전류 20mA)
AC1.0kV 1min(
출력 전체와 ()사이(검출 전류 20mA)

절연 저항

100MΩ이상(출력 전체)(입력 전체)사이 DC500V에서

내진동

10~55 Hz, 편진폭 0.375mm 3 방향 각 2 h에서 이상이 없을 것

내충격

150m/s2  6 방향 각 3회에서 이상이 없을 것

출력 표시등

있음 (색:녹색)

잡음 단자 전압 *3

EN55011 Group 1 Class A 적합, FCC 클래스 A준거 *9

방사 방해 전계 강도

EN55011 Group 1 Class A적합 *9

안전 규격 *9

UL ListedUL508(Listing)
UL UR
UL60950-1(Recognition)
cUL Listed
CSA C22.2 No.107.1
cUR
CSA C22.2 No. 60950-1
EN/VDE
EN50178(=VDE0160)
 과전압 카테고리
EN60950-1(=VDE0805 Teil1)(
단자부 :DIN EN50274(VDE0660-514)
 준거)

SEMI 규격

SEMI F47-0200(AC200V입력 시)

무게 *8

250g이하

입력 사양

100~240V프리 입력

용량 *1

50W

100W

효율

5V 타입

76%이상

76%이상

12V 타입

81%이상

81%이상

24V 타입

83%이상

83%이상

48V 타입

82%이상

83%이상

입력

조건

전압 범위 *2

AC100~240V(허용 범위 AC85~264V,DC80~370V 9)

주파수 *2

50/60Hz(47~450Hz)

전류 *3

AC100V입력 시

1.4A이하

2.5A이하

AC200V입력 시

0.8A이하

1.5A이하

고조파 전류 규제

−−

누설 전류*3

AC100V입력 시

0.5mA이하

AC200V입력 시

1mA이하

돌입 전류(25℃,
콜드 스타트)3

AC100V입력 시

20A이하

AC200V입력 시

40A이하

출력

특성
4

전압 가변 범위 *5

−10~+15%(V. ADJ에서)(48 V타입은±10%)

리플 노이즈 전압 *3

2%(p-p)이하

입력 변동

0.4%이하(입력 전압은 AC에서)

부하 변동

0.8%이하(정격 입력,0~100% 부하에서)

온도 변동

0.05%/℃이하(정격 입출력에서)

기동 시간

500ms이하 (정격 입출력에서 출력전압90%까지의 기동)

출력 보관 유지 시간 *3

20ms이상

부속

기능

과전류 보호 *6

105~175%, 수하·간헐 동작형자동 복귀

과전압 보호 *7

있음

과열 보호

없음

병렬 운전

불가 (다만백업 운전 가능외부 부착 다이오드 필요)

직렬 운전

가능(2대까지외부부착 다이오드필요)

보호 회로 동작 표시

없음

기타

사용 주위 온도

부하 전류 감쇠 곡선 참조(결로 및 결빙되지 않을 것)

보존 온도

25~65℃ (결로 및 결빙되지 않을 것)

사용 주위 습도

25~85%RH (보존 습도25~90%)

내전압

AC3.0kV 1min(입력 전체)과 (출력 전체사이(검출 전류 20mA)

AC2.0kV 1min(입력 전체) ()사이(검출 전류 20mA)
AC1.0kV 1min
 (출력 전체) ()사이(검출 전류 20mA)

절연 저항

100MΩ이상(출력 전체)(입력 전체)사이 DC500V에서

내진동

10~55 Hz, 편진폭 0.375mm 3 방향 각 2 h에서 이상이 없을 것

내충격

150m/s2 6 방향 각 3회에서 이상이 없을 것

출력 표시등

(색:녹색)

잡음 단자 전압 *3

EN55011 Group 1 Class A적합, FCC 클래스 A준거 *9

방사 방해 전계 강도

EN55011 Group 1 Class A적합 *9

안전 규격 *9

UL ListedUL508(Listing)
UL UR
UL60950-1(Recognition)
cUL Listed
CSA C22.2 No.107.1
cUR
CSA C22.2 No. 60950-1
EN/VDE
EN50178(=VDE0160) 과전압 카테고리
EN60950-1(=VDE0805 Teil1)
 (단자부:DIN EN50274(VDE0660-514) 준거)

SEMI 규격

SEMI F47-0200(AC200V입력 시)

무게 *8

300g이하

550g이하



입력 사양

100/200V전환

100~240V 프리 입력

용량 *1

150W 5V

150W 12V

150W 24V, 48V

효율

5 V타입

78% 이상

−−

−−

12 V타입

−−

79% 이상

−−

24 V타입

−−

−−

86% 이상

48 V타입

−−

−−

85% 이상

입력

조건

전압 범위 *2

AC100~120V

(허용 범위 AC85~132V)/

AC200~240V

(허용 범위 AC170~264V)

전환식

AC100~240V
(
허용 범위 AC85~264V,DC80~370V 9)

주파수 *2

50/60Hz(47~450Hz)

전류 *3

AC100V입력 시

3.5A이하

3.6A이하

3.5A이하

AC200V입력 시

2.1A이하

2.2A이하

2.1A이하

고조파 전류 규제

−−

누설 전류*3

AC100V입력 시

0.5mA이하

AC200V입력 시

1mA이하

돌입 전류(25℃,
콜드 스타트)3

AC100V입력 시

20A이하

AC200V입력 시

40A이하

출력

특성
4

전압 가변 범위 *5

−10~+15%(V.ADJ에서)(48 V타입은±10%)

리플 노이즈 전압 *3

2%(p-p)이하

입력 변동

0.4%이하(입력 전압은 AC에서)

부하 변동

0.8%이하(정격 입력,0~100% 부하에서)

온도 변동

0.05%/℃이하(정격 입출력에서)

기동 시간

500ms이하(정격 입출력에서 출력전압90%까지의 기동)

출력 보관 유지 시간 *3

20ms이상

부속

기능

과전류 보호 *6

105~175%,
수하·간헐 동작형자동 복귀

105~175%,
수하·간헐 동작형자동 복귀

과전압 보호 *7

있음

과열 보호

없음

병렬 운전

불가 (다만백업 운전 가능외부부착 다이오드 필요)

직렬 운전

가능 (2대까지외부부착 다이오드 필요)

보호 회로 동작 표시

없음

기타

사용 주위 온도

부하 전류 감쇠 곡선 참조(결로 및 결빙하지 않을 것)

보존 온도

25~65℃(결로 및 빙결하지 않을 것)

사용 주위 습도

25~85%RH(보존 습도25~90%)

내전압

AC3.0kV 1min(입력 전체)(출력 전체사이(검출 전류 20mA)
AC2.0kV 1min(
입력 전체)과 ()사이(검출 전류 20mA)
AC1.0kV 1min(
출력 전체)과 ()사이(검출 전류 20mA)

절연 저항

100MΩ이상(출력 전체)(입력 전체)사이 DC500V에서

내진동

10~55Hz, 편진폭 0.375mm 3 방향 각 2 h에서 이상이 없을 것

내충격

150m/s2 6방향 각 3회에서 이상이 없을 것

출력 표시등

있음 (색:녹색)

잡음 단자 전압 *3

EN55011 Group 1 Class A적합, FCC 클래스 A준거 *9

방사 방해 전계 강도

EN55011 Group 1 Class A적합 *9

안전 규격 *9

UL ListedUL508(Listing)
UL UR
UL60950-1(Recognition)
cUL Listed
CSA C22.2 No.107.1
cUR
CSA C22.2 No. 60950-1
EN/VDE
EN50178(=VDE0160)
 과전압 카테고리
EN60950-1(=VDE0805 Teil1)(
 단자부:DIN EN50274(VDE0660-514) 준거)

SEMI 규격

−−

SEMI F47-0200(AC200V입력 시)

무게 *8

800g이하

700g이하

600g이하

*1. DC-DC컨버터를 내장한 부하를 접속한 경우기동 시에 과전류 보호가 작동해 전원이 기동하지 않는 경우가 있으므로 용량 선정에 주의해 주십시오.

   상세한 내용은 「과전류 보호 기능」을 참조해 주십시오.

*2. 인버터에 따라서는 출력 사양으로 출력 주파수를 50/60 Hz라고 표시하는 경우가 있지만 파워 서플라이의 내부 온도 상승으로 인해 발연·손상의 우려가 있으므로 인버터의 출력을 파워 서플라이의 전원으로 사용하지 마십시오.

*3. 정격 입력 전압(AC100V 또는 AC200V),100%부하에서 규정합니다.

*4. 출력 특성은 전원 출력 단자에서 규정합니다.

*5. V.ADJ의 볼륨을 조작하면 전압 가변 범위 이상으로 전압이 상승합니다.

   출력 전압을 변경하는 경우에는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의해 주십시오.

*6. 상세한 사항은 카탈로그의 「과전류 보호 기능」을 참조해 주십시오.

*7. 복귀 시에는 입력 전원을 OFF하고 7분 이상 방치한 뒤입력 전원을 재투입해 주세요.

*8. 무게는 정면 설치 오픈 타입의 경우입니다.

*9. EC지령과 각종 안전 규격(UL,EN,)의 적용 범위는 AC100~240V(AC85~264V)입니다.


입력 사양

100/200V전환

용량 *1

300W

600W

효율

5V 타입

71%이상

72%이상

12V 타입

75%이상

78%이상

24V 타입

82%이상

80%이상

48V 타입

82%이상

80%이상

입력

조건

전압 범위 *2

AC100~120V(허용 범위 AC85~132V)/

AC200~240V(허용 범위 AC170~264V) 전환식

주파수 *2

50/60Hz(47~450Hz)

전류 *3

AC100V입력 시

8A이하

16A이하(5V,12V,48V)
14A
이하(24V)

AC200V입력 시

4.5A이하

9A이하(5V,12V,48V)
8A
이하(24V)

고조파 전류 규제

−−

누설 전류*3

AC100V입력 시

0.5mA이하

AC200V입력 시

1mA이하

돌입 전류(25℃,
콜드 스타트)3

AC100V입력 시

25A이하

30A이하

AC200V입력 시

50A이하

60A이하

출력

특성
4

전압 가변 범위 *5

−10~15%(V.ADJ에서)(48 V타입은±10%)

리플 노이즈 전압 *3

2.8%(p-p)이하(5V)6
2%(p-p)
이하(12V,24V,48V)

3.8%(p-p)이하(5V)6
2%(p-p)
이하(12V)6
2%(p-p)
이하(24V,48V)

입력 변동

0.4%이하

부하 변동

0.8%이하(정격 입력,0~100% 부하에서)

온도 변동

0.05%/℃이하

기동 시간

650ms이하

500ms이하

출력 유지 시간 *3

20ms 이상

부속

기능

과전류 보호 *6

105~175%
L수하형 약5s로 차단(5 V, 12V)*10

수하·간헐 동작형자동 복귀(24 V, 48V)

105~175%
L수하형 약 5 s로 차단 *10

과전압 보호 *7

있음 (5V,12V)10
있음 (24V,48V)

있음 *10

과열 보호

있음 (5V,12V)10
없음(24V,48V)

있음 *10

병렬 운전

가능(5대까지)

직렬 운전

가능 (2대까지외부부착 다이오드 필요)

보호 회로 동작 표시

있음(색:적색)(5V,12V)

없음(24V,48V)

있음 (색: 적색)

기타

사용 주위 온도

부하 전류 감쇠 곡선 참조(결로 및 결빙하지 않을 것)

보존 온도

25~65℃(결로 및 결빙하지 않을 것)

사용 주위 습도

25~85%RH(보존 습도25~90%)

내전압

AC3.0kV 1min(입력 전체)(출력 전체사이(검출 전류 25mA)

AC2.0kV 1min(입력 전체)과 ()사이(검출 전류 25mA)
AC1.0kV 1min(
출력 전체)과 ()사이(검출 전류 25mA)

절연 저항

100MΩ이상(출력 전체)(입력 전체)사이 DC500V에서

내진동

10~55Hz, 편진폭 0.375mm 3 방향 각 2h에서 이상이 없는 것

내충격

150m/s2 6 방향 각 3회에서 이상이 없는 것

출력 표시등

있음(색:녹색)

잡음 단자 전압 *3

EN55011 Group 1 Class A적합, FCC 클래스 A준거 *11

방사 방해 전계 강도

EN55011 Group 1 Class A적합 *11,*12

안전 규격 *13

UL URUL508(Recognition)
UL UR
UL60950-1(Recognition)
cUR
CSA C22.2 No. 60950-1
EN/VDE
EN50178(=VDE0160) 과전압 카테고리
EN60950-1(=VDE0805 Teil1) (
단자부:DIN EN50274(VDE0660-514) 준거)

무게 *9

1,800g이하(5V,12V)
1,600g
이하(24,48V)

2,500g이하

*1. DC-DC컨버터를 내장한 부하를 접속한 경우기동 시에 과전류 보호가 작동해 전원이 기동하지 않는 경우가 있으므로 용량 선정에 주의해 주십시오.

   상세한 내용은 「과전류 보호 기능」을 참조해 주십시오.

*2. 인버터에 따라서는 출력 사양으로 출력 주파수를 50/60 Hz라고 표시하는 경우가 있지만 파워 서플라이의 내부 온도 상승으로 인해 발연손상의 우려가 있으므로 인버터의 출력을 파워 서플라이의 전원으로 사용하지 마십시오.

*3. 정격 입력 전압(AC100V 또는 AC200V),100%부하에서 규정합니다.

*4. 출력 특성은 전원 출력 단자에서 규정합니다.

*5. V.ADJ의 볼륨을 조작하면 전압 가변 범위 이상으로 전압이 상승합니다.

   출력 전압을 변경하는 경우에는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의해 주십시오.

*6. JEITA 규격 RC-9131 A에 준한 측정 방법입니다자세한 사항은 카탈로그의 「리플 노이즈 전압」을 참조해 주십시오.

*7. 상세한 사항은 카탈로그의 「과전류 보호 기능」을 참조해 주십시오.

*8. 복귀 시에는 입력 전원을 OFF하고3분 이상 방치한 뒤입력 전원을 재투입해 주세요.

*9. 무게는 정면 설치 오픈 타입의 경우입니다.

*10. 차단과 동시에 보호 회로 동작 표시등이 점등합니다.

    복귀는 입력 전원을 OFF , 3분 이상 방치 후입력 전원을 재투입해 주세요.

*11. 배선의 방법 등에 따라 노이즈값은 변화합니다.

    입·출력선에 노이즈 대책용의 필터코어를 삽입해 주세요.

     300W 5V:출력선에 E04SR401938(SEIWA) 2

     300W 12V:출력선에 E04SR401938(SEIWA) 1

     600W 5V,12V:입력선에 FN2450G-16-61(SCHAFFNER) 1

               출력선에 E04RC613620(SEIWA) 1

*12. 600W 5V,12 V타입은 제품아래에 알루미늄 플레이트를 깐 상태로 Class A에 적합하고 있습니다.

*13. EC지령과 각종 안전 규격(UL,EN,)의 적용 범위는 AC100~240V(AC85~264V)입니다.



S8JX-P



입력 사양

100~240V프리 입력

용량 *1

50W

100W

150W

효율

5 V타입

73% 이상

78% 이상

79% 이상

12 V타입

76% 이상

78% 이상

78% 이상

24 V타입

77% 이상

81% 이상

81% 이상

48 V타입

80% 이상

81% 이상

82% 이상

입력

조건

전압 범위 *2

AC100~240V(허용 범위 AC85~264V,DC80~370V 9)

주파수 *2

50/60Hz(47~63Hz)

전류 *3

AC100V입력 시

0.75A이하

1.4A이하

2.1A이하

AC200V입력 시

0.4A이하

0.75A이하

1.1A이하

역률

0.9이상



고조파 전류 규제

EN61000-3-2 적합

누설 전류*3

AC100V입력 시

0.5mA이하

AC200V입력 시

1mA이하

돌입 전류(25℃,
콜드 스타트)3

AC100V입력 시

17.5A이하

AC200V입력 시

35A이하

출력

특성
4

전압 가변 범위 *5

−10~+15%(V.ADJ에서)(48V타입은±10%)

리플 노이즈 전압 *3

2%(p-p)이하
주위 온도 0℃ 미만시는 3%(p-p) 이하로 함(5V타입만)

입력 변동

0.4%이하 (입력 전압은 AC에서)

부하 변동

0.8%이하 (정격 입력, 0~100% 부하에서)

온도 변동

0.05%/℃이하 (정격 입출력에서)

기동 시간

1,000 ms이하

출력 유지 시간 *3

20ms이상

부속

기능

과전류 보호 *6

105~160%,
수하·간헐 동작형자동 복귀

105~160%,수하형자동 복귀

과전압 보호 *7

있음

과열 보호

없음

병렬 운전

불가 (다만백업 운전 가능외부부착 다이오드 필요)

직렬 운전

가능(2대까지외부부착 다이오드 필요)

보호 회로 동작 표시

없음

기타

사용 주위 온도

부하 전류 감쇠 곡선 참조(결로 및 결빙하지 않을 것)

보존 온도

25~75℃(결로 및 결빙하지 않을 것)

사용 주위 습도

25~85%RH(보존 습도25~90%)

내전압

AC3.0kV 1min(입력 전체)과 (출력 전체사이(검출 전류 20mA)
AC2.0kV 1min(
입력 전체) ()사이(검출 전류 20mA)

AC1.0kV 1min(출력 전체) ()사이(검출 전류 20mA)

절연 저항

100MΩ이상(출력 전체)(입력 전체)사이 DC500V에서

내진동

10~55Hz,편진폭 0.375mm 3 방향 각 2h에서 이상이 없을 것

내충격

150m/ s2 6 방향 각 3회에서 이상이 없을 것

출력 표시등

있음(색:녹색)

잡음 단자 전압 *3

EN55011 Group 1 Class A적합, FCC 클래스 A준거 *9

방사 방해 전계 강도

EN55011 Group 1 Class A적합 *9

안전 규격 *9

UL ListedUL508(Listing)
UL UR
UL60950-1(Recognition)
cUL Listed
CSA C22.2 No.107.1
cUR
CSA C22.2 No. 60950-1
EN/VDE
EN50178(=VDE0160)
 과전압 카테고리
EN60950-1(=VDE0805 Teil1)((
단자부:DIN EN50274(VDE0660-514) 준거)

SEMI 규격

SEMI F47-0706(AC200V입력 시)

무게 *8

370g이하

550g이하

590g이하

*1. DC-DC컨버터를 내장한 부하를 접속한 경우기동 시에 과전류 보호가 작동해 전원이 기동하지 않는 경우가 있으므로 용량 선정에 주의해 주십시오.

   상세한 내용은 「과전류 보호 기능」을 참조해 주십시오.

*2. 인버터에 따라서는 출력 사양으로 출력 주파수를 50/60 Hz라고 표시하는 경우가 있지만 파워 서플라이의 내부 온도 상승으로 인해 발연손상의 우려가 있으므로 인버터의 출력을 파워 서플라이의 전원으로 사용하지 마십시오.

*3. 정격 입력 전압(AC100V 또는 AC200V),100%부하에서 규정합니다.

*4. 출력 특성은 전원 출력 단자에서 규정합니다.

*5. V.ADJ의 볼륨을 조작하면 전압 가변 범위 이상으로 전압이 상승합니다.

   출력 전압을 변경하는 경우에는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의해 주십시오.

*6. 상세한 사항은 카탈로그의 「과전류 보호 기능」을 참조해 주십시오.

*7. 복귀 시에는 입력 전원을 OFF하고3분 이상 방치한 뒤입력 전원을 재투입해 주세요.

*8. 무게는 정면 설치 오픈 타입입니다.

*9. EC지령과 각종 안전 규격(UL,EN,)의 적용 범위는 AC100~240V(AC85~264V)입니다.



입력 사양

100~240V프리 입력

용량 *1

300W

600W

효율

5V타입

75%이상

76%이상

12V타입

77%이상

76%이상

24V타입

79%이상

78%이상

48V타입

78%이상

79%이상

입력

조건

전압 범위 *2

AC100~240V(허용 범위 AC85~264V,DC80~370V *8)

주파수 *2

50/60Hz(47~63Hz)

전류 3

AC100V입력 시

4.5A

8.7A

AC200V입력 시

2.2A

4.3A

역률

0.9이상

고조파 전류 규제

EN61000-3-2 적합

누설 전류*3

AC100V입력 시

0.5mA이하

AC200V입력 시

1mA이하

돌입 전류(25℃,
콜드 스타트)3

AC100V입력 시

17.5A이하

AC200V입력 시

35A이하

출력

특성
4

전압 가변 범위 *5

−10~15%(V.ADJ에서)(5V,48V타입은 ±10%)

리플 노이즈 전압 *3

2%(p-p)이하
3%(p-p)
이하(5V타입만)*13

입력 변동

0.4%이하

부하 변동

0.8%이하(정격 입력,0~100% 부하에서)

온도 변동

0.05%/℃이하

기동 시간

1000ms이하

출력 보관 유지 시간 *3

20ms이상

부속

기능

과전류 보호 *6

105~160%,수하·간헐 동작형자동 복귀

과전압 보호 *7

있음

과열 보호

있음

병렬 운전

가능 (5대까지)

직렬 운전

가능(2대까지외부부착 다이오드 필요)

보호 회로 동작 표시

있음 (색:적색)

기타

사용 주위 온도

부하 전류 감쇠 곡선 참조(결로 및 결빙하지 않을 것)

보존 온도

25~75℃(결로 및 결빙하지 않을 것)

사용 주위 습도

25~85%RH(보존 습도25~90%)

내전압

AC3.0kV 1min(입력 전체)(출력 전체사이(검출 전류 20mA)

AC2.0kV 1min(입력 전체) ()사이(검출 전류 20mA)
AC1.0kV 1min(
출력 전체) ()사이(검출 전류 100mA)
AC100V 1min(
출력 전체) (RC)
 사이(검출 전류 100mA)
AC500V 1min(
출력 전체) (ALM)
 사이(검출 전류 20mA)

절연 저항

100MΩ 이상(출력 전체)과 (입력 전체 ) 사이 DC500V에서

내진동

10~55Hz,편진폭 0.375mm 3 방향 각 2 h에서 이상이 없을 것

내충격

150m/ s2 6 방향 각 3회에서 이상이 없을 것 *11

출력 표시등

있음(색:녹색)

잡음 단자 전압 *3

EN55011 Group 1 Class B적합, FCC 클래스 B준거 *12

방사 방해 전계 강도

EN55011 Group 1 Class B적합 *12

안전 규격 *8

UL URUL508(Recognition)
UL UR
UL60950-1(Recognition)
cUR
CSA C22.2 No.107.1
cUR
CSA C22.2 No. 60950-1
EN/VDE
EN50178(=VDE0160)
 과전압 카테고리Ⅲ 9
EN60950-1(=VDE0805 Teil1)
9
(
단자부:DIN EN50274(VDE0660-514) 준거)

SEMI 규격

SEMI F47-0706(AC200V입력 시)

무게

1,200g이하 *10

1,800g이하 *10

*1. DC-DC컨버터를 내장한 부하를 접속한 경우기동 시에 과전류 보호가 작동해 전원이 기동하지 않는 경우가 있으므로 용량 선정에 주의해 주십시오.

   상세한 내용은 「과전류 보호 기능」을 참조해 주십시오.

*2. 인버터에 따라서는 출력 사양으로 출력 주파수를 50/60 Hz라고 표시하는 경우가 있지만 파워 서플라이의 내부 온도 상승으로 인해 발연소손의 우려가 있으므로 인버터의 출력을 파워 서플라이의 전원으로 사용하지 마십시오.

*3. 정격 입력 전압(AC100V 또는 AC200V),100%부하에서 규정합니다.

*4. 출력 특성은 전원 출력 단자에서 규정합니다.

*5. V.ADJ의 볼륨을 조작하면 전압 가변 범위 이상으로 전압이 상승합니다.

   출력 전압을 변경하는 경우에는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의해 주십시오.

*6. 상세한 사항은 카탈로그의 「과전류 보호 기능」을 참조해 주십시오.

*7. 복귀 시에는 입력 전원을 OFF하고3분 이상 방치한 뒤입력 전원을 재투입해 주세요.

*8. EC지령과 각종 안전 규격(UL,EN,)의 적용 범위는 AC100~240V(AC85~264V)입니다.

*9. 300W 5V,12V,48V,600W 5V,12V,48V  2012 6월 취득 예정입니다.

*10. 무게는 고정 브라켓이 없는 타입의 경우입니다.

*11. S8JX-P600□□CD는 100 m/ s2입니다.

*12. 배선의 방법 등에 따라 노이즈값은 변화합니다.

   300W,600 W타입은 제품 아래에 알루미늄 플레이트를 깐 상태이며 ClassB에 적합합니다.

   300W 5V,600W 5 V의 경우 입력 선에 노이즈 대책용 필터(TDK-Lambda RSEN-2016)를 삽입해 주세요.

*13. JEITA 규격 RC-9131 A에 준한 측정 방법입니다자세한 사항은 카탈로그의 「리플 노이즈 전압」을 참조해 주십시오.




특성 데이터




S8JX-G


부하 전류 감쇠 곡선(표준 설치 상태)


15W/35W/50W/100W/150W 타입

   오픈 타입                                                    커버 부속 타입





 1. 내부 부품의 열화·파손이 일어날 우려가 있습니다.

   부하 전류 감쇠 범위를 초과하는 상태(부하 전류 감쇠 곡선의 부분)에서는 사용하지 마십시오.

 2. 부하 전류 감쇠에 문제가 있는 경우에는 강제 공냉으로 사용해 주십시오.

 3.(DC입력 사용 고객)
  입력 전압을 DC100V 미만으로 사용하는 경우에는 상기 부하 전류 감쇠 곡선에 다음과 같은 계수를 더 곱하여 부하를 경감시켜 주십시오.

    35W타입 및 100W(5, 12V출력타입: 0.8 이하
    50W/150W타입: 0.85 이하(S8JX-N15005□□ DC입력 불가)
    15W타입 및 100W(24, 48V출력타입:0.9 이하





300W/600W 24V,48V타입









단독 운전시

병렬 운전시



실선 정면 설치 바닥면 설치, DIN 레일 설치측면 설치 (300W 5V,12V/600W 24V,48V타입)

점선 측면 설치(300W 24V,48V타입)

 1. 내부 부품의 열화·파손이 일어날 우려가 있습니다.

  부하 전류 감쇠 범위를 초과하는 상태(부하 전류 감쇠 곡선의 부분)에서는 사용하지 마십시오.

  2. 부하 전류 감쇠에 문제가 있는 경우에는 강제 공냉으로 사용해 주십시오.





600W 5V,12V
타입



단독 운전시

병렬 운전시



 1. 내부 부품의 열화·파손이 일어날 우려가 있습니다.

   부하 부하 전류 감쇠 범위를 초과하는 상태(부하 전류 감쇠 곡선의 부분)에서는 사용하지 말아 주세요.



설치 방법에 대해

15W/35W/50W/100W/150W타입

설치 방법은 다음대로 각종 설치가 가능합니다.

(A) 정면 설치설치 브라켓 항을 참조해 주십시오.

(B) 바닥면 설치

(C) 측면 설치

이외에 DIN 레일 타입 설치 방법이 있습니다.









표준 설치 상태


15W/35W/50W/100W/150W

 1. 설치 상태에 따라 방열성이 악화되어 내부 부품이 열화·파손될 우려가 있습니다표준 설치 이외의 방법으로 사용하지 마십시오.

  2. 설치면은 금속판(*)을 사용해 주십시오.

  3. 자연 대류 방식이므로 전원 유니트 주위의 공기가 대류하도록 설치해 주십시오.



300W 5V,12V타입

 1. 설치 상태에 따라 방열성이 악화되어 내부 부품이 열화·파손될 우려가 있습니다표준 설치 이외의 방법으로 사용하지 마십시오.

  2. 설치면은 금속판(*)을 사용해 주십시오.

  3. 팬에 의한 강제 공냉 방식입니다냉각 효과가 저하하므로 통풍구(팬 설치면과 그 반대면)를 막지 마십시오.





300W 24V,48V타입

 1. 설치 상태에 따라 방열성이 악화되어 내부 부품이 열화·파손될 우려가 있습니다표준 설치 이외의 방법으로 사용하지 마십시오.

  2. 설치면은 금속판(*)을 사용해 주십시오.

  3. 자연 대류 방식이므로 전원 유니트 주위의 공기가 대류하도록 설치해 주십시오.



600W타입

 1. 설치 상태에 따라 방열성이 악화되어 내부 부품이 열화·파손될 우려가 있습니다표준 설치 이외의 방법으로 사용하지 마십시오.

  2. 설치면은 금속판(*)을 사용해 주십시오.

  3. 팬에 의한 강제 공냉 방식입니다냉각 효과가 저하하므로 통풍구(팬 설치면과 그 반대면)를 막지 마십시오.



 과전류 보호 기능

과전류 보호 회로(정격 전류의105~175%로 동작)를 이용해단락·과전류에 대해 자동으로 출력 전압을 저하시키고 단락 전류나 과전류로부터 전원 자신을 보호합니다과전류 상태가 해제되면 출력 전압은 자동으로 정상 상태로 복귀합니다.









(참고값)


15W/35W/50W/100W/150W (12/24/48V)
타입

300W 24V,48V타입



150W 5V
타입


300W 5V,12V/600W
타입



5초 이상 과전류 상태가 계속되면 출력을 차단해동시에 보호 회로 동작 표시등이 점등합니다복귀 시에는 입력 전압을 OFF 하고 3분 이상 방치한 뒤입력 전원을 재투입해 주십시오.



과전압 보호 기능

15W/35W/50W/100W/150W 타입

전원 내부의 귀환 회로 고장 등으로 부하에 과도한 전압이 걸리지 않도록 과전압을 검출합니다정격 출력 전압의 약 130% 이상의 과전압이 출력된 경우출력 전압을 차단합니다복귀 시에는 입력 전원을 OFF하고 7분 이상 방치한 뒤입력 전원을 재투입해 주십시오.




300W/600W
타입

정격 출력전압의 약 120%이상의 전압이 출력되었을 경우출력 전압을 차단합니다동시에 보호 회로 동작 표시등이 점등합니다(300W 24V,48V타입을 제외). 복귀 시에는 입력 전원을 OFF하고 3분 이상 방치한 뒤입력 전원을 재투입해 주십시오.



입력 전원의 재투입은 반드시 원인을 제거한 후 해주십시오.



 과열 보호 기능

300W 5V,12V/600W 타입

팬의 정지 등에 의해 전원 내부의 온도가 상승하면 과열 보호 회로가 동작해 출력 전압을 차단합니다.

동시에 보호 회로 동작 표시등이 점등합니다복귀 시에는 입력 전원을 OFF하고 3분 이상 방치한 뒤입력 전원을 재투입해 주십시오.






 돌입 전류기동 시간출력 유지 시간

기동 시간은 최대 500ms(300W타입은 최대 650ms)가 걸립니다다른 기기의 기동과의 관계를 고려해서 시스템을 구성해 주십시오.



S8JX-P





●부하 전류 감쇠 곡선 (표준 설치 상태)




50W/100W
타입

정면 설치/DIN 레일 설치/저면 설치/측면(옆쪽설치


 1. 내부 부품의 열화·파손이 일어날 우려가 있습니다.
   부하 전류 감쇠 범위를 초과하는 상태(부하 전류 감쇠 곡선의 부분)에서는 사용하지 마십시오.

 2. 부하 전류 감쇠에 문제가 있는 경우에는 강제 공냉으로 사용해 주십시오.

   3.(100 W타입을 DC입력으로 사용하는 경우)
   입력 전압을 DC100V 미만으로 사용되는 경우는상기 부하 전류 감쇠 곡선에 아래 그림의 계수를 곱하여 부하를 경감시켜 주십시오.

   또 DC340V이상의 전압으로 사용되는 경우에는 주위 온도 60℃이하로 사용해 주십시오.







150W
타입



정면 설치/DIN 레일 설치/바닥면 설치

측면(옆쪽설치



주 1. 내부 부품의 열화·파손이 일어날 우려가 있습니다.


         부하 전류 감쇠 범위를 초과하는 상태(부하 전류 감쇠 곡선의 부분)에서는 사용하지 마십시오.

 2. 부하 전류 감쇠에 문제가 있는 경우에는 강제 공냉으로 사용해 주십시오.

  3.(150 W타입을 DC입력 사용의 경우)
  입력 전압을 DC100V 미만으로 사용되는 경우는상기 부하 전류 감쇠 곡선에 아래 그림의 계수를 곱하여 부하를 경감시켜 주십시오.

  또 DC340V를 넘은 전압으로 사용되는 경우는주위 온도 60℃이하로 사용해 주십시오.





300W/600W타입

주 1. 내부 부품의 열화·파손이 일어날 우려가 있습니다.
   부하 전류 감쇠 범위를 초과하는 상태(부하 전류 감쇠 곡선의 부분)에서는 사용하지 마십시오.

 2. 주위 온도는 제품 정면 중앙보다 50 mm전방으로 규정하고 있습니다.

 3.(300W/600W타입을 DC입력으로 사용하는 경우)

   상기 부하 전류 감쇠 곡선에 아래 그림의 계수를 곱해 부하를 경감시켜 주십시오.








설치 방법에 대해


50W/100W/150W
타입


설치 방법은 다음대로 각종 설치가 가능합니다.

(A) 정면 설치설치 브라켓 항을 참조해 주십시오.

(B) 바닥면 설치
(C) 측면 설치

이외의 DIN 레일 설치 방법이 있습니다.



 표준 설치 상태

50W/100W/150W타입

 1. 설치 상태에 따라 방열성이 악화되어 내부 부품이 열화·파손될 우려가 있습니다표준 설치 이외의 방법으로 사용하지 마십시오.


     2. 설치해 면은 금속판(*)을 사용해 주세요.


  3. 자연 대류 방식이므로 전원 유니트 주위의 공기가 대류하도록 설치해 주십시오.

300W/600W타입

 1. 설치 상태에 따라 방열성이 악화되어 내부 부품이 열화·파손될 우려가 있습니다표준 설치 이외의 방법으로 사용하지 마십시오.

 2. 설치면은 금속판(*1)을 사용해 주십시오.

 3. 팬에 의한 강제 공냉 방식입니다냉각 효과가 저하하기 때문에 통풍구(팬 설치면과 그 반대면)를 막지 마십시오.





● 리모트 센싱 기능


부하선의 전압 강하를 자동적으로 보정하고 싶은 경우에 사용합니다.

S단자(CN 2pin)를 부하 단의+측에, S단자(CN 4pin)를 부하 단의 -측에 접속하여 리모트 센싱 기능을 동작합니다.

리모트 센싱 기능을 사용하지 않는 경우는 표준 첨부된 커넥터를 사용하면 +S와+V단자(CN 1pin) 간 및 -S와 -V단자(CN 3pin) 사이가 각각 접속됩니다.



 1. 접속선(*1)에는 2심 쉴드 선을 사용해 주십시오.

 2. 부하선(*2)에서의 전압 강하가 큰 경우전원의 출력전압이 전압 강하분 만큼 상승해 과전압 보호가 동작하는 경우가 있기 때문에극력 굵은 선을 사용해 주세요.

 3. 부하선의 전압 강하는 0.3 V이하로 사용해 주십시오.

 4. 부하선이 길어지는 경우부하 단자간에 전해 콘덴서를 접속해 주세요.
    사용하는 전해 콘덴서는 접속 부하로 인해리플 전류에 의한 발열 등이 있기 때문에사용 리플 전류 이상의 허용 리플 전류를 가지는 전해 컨덴서를 사용해 주세요.

 5. 및 -S단자가 개방 상태에서는 출력의 안정도정밀도가 악화됩니다및 -S단자의 접속을 반드시 가해 주십시오.

 6. 표준 첨부된 커넥터를 제외하고별도 안전 벨트를 준비해 주십시오.







리모트 콘트롤 기능

RC단자(CN 7pin)와 -RC단자(CN 8pin)를 사용해입력 전압을 인가한 채 외부 신호에 의해 출력을 ON/OFF 시키는 기능입니다사용할 경우 +RC와 -RC단자에 스위치 또는 트랜지스터 등을 접속해 주십시오.

리모트 콘트롤 기능을 사용하지 않는 경우는 표준 첨부된 커넥터를 사용함으로써+RC와 -RC단자가 쇼트 됩니다.

 1. 리모트 콘트롤 단자에 역전압을 인가했을 경우출력전압의 ON/OFF를 할 수 없게 됩니다.

    배선에 주의해 주세요.

 2. 접속선에는 트위스트선이나 2심 쉴드선을 사용해 주십시오.

 3. 리모트 콘트롤 회로는 입력 및 출력 회로로부터 절연 되어 있습니다.

 4. 표준 첨부된 커넥터를 제외하고별도 안전 벨트를 준비해 주십시오.




알람 검출 기능

과전류 보호과전압 보호과열 보호 등의 동작시나 입력 전압 저하시에 출력 전압이 저하했을 경우내장 팬이 정지했을 경우 및 리모트 콘트롤에 의한 스탠바이시에 알람 표시등(LED:빨강)이 점등해출력전압 이상을 알립니다또한 트랜지스터에서 외부로 출력합니다.

트랜지스터 출력:DC30V max.,50mA max.

ON시 잔류 전압:2 V이하, OFF시 누설 전류:0.1 mA이하

검출 전압:출력전압 설정치의 약80%

검출시 트랜지스터 출력 OFF(CN 11 pin-12 pin비도통),LED(빨강점등



 1. 알람 검출 기능은전원의 출력 단자부의 전압을 감시하고 있습니다정확한 전압 상태를 확인하는 경우는부하단의 전압을 측정해 주십시오.

 2. 표준 첨부된 커넥터를 제외하고별도 안전 벨트를 준비해 주십시오.




 과전류 보호 기능


과전류 보호 회로(정격 전류의105~160%로 동작를 이용해단락·과전류에 대해 자동으로 출력 전압을 저하시키고 단락 전류나 과전류로부터 전원 자신을 보호합니다과전류 상태가 해제되면 출력 전압은 자동으로 정상 상태로 복귀합니다.

 1. DC-DC컨버터를 내장한 부하를 접속했을 경우기동시에 과전류 보호가 작동하여 전원이 기동하지 않는 경우가 있습니다.

 2. 합선 및 과전류 상태로 계속 사용하면 간혹 내부 부품의 열화·파손이 되는 경우가 있습니다.
  3. 만일의 경우 내부 부품의 열화·파손일 수도 있기 때문에부하측의 돌입전류과부하 상태가 빈번히 발생하는 애플리케이션에는 사용하지 말아 주십시오.





(참고값)


50W
타입



100W/150W타입

300W/600W타입




 과전압 보호 기능


50W/100W/150W
타입


전원 내부의 귀환 회로의 고장 등으로 부하에 과대한 전압이 걸리지 않게 과전압을 검출합니다.

정격 출력전압의 약 130%이상의 과전압이 출력되었을 경우출력 전압을 차단합니다.

복귀 시에는 입력 전원을 OFF하고 3분 이상 방치한 뒤입력 전원을 재투입해 주십시오.


300W/600W
타입

정격 출력전압의 약 130%이상의 전압이 출력되었을 경우출력 전압을 차단합니다.

동시에 알람 표시등이 점등합니다복귀 시에는 입력 전원을 OFF하고 3분 이상 방치한 뒤입력 전원을 재투입해 주십시오.



입력 전원의 재투입은 반드시 원인을 없앤 뒤에 행해 주십시오.




 출력 피크 전류(300W 24V,600W 24V타입)


피크 전류 값에 대해서는 아래와 같은 조건을 만족하도록 해주십시오.

 1. 피크 부하 전류는 10초 이상 계속하지 말아 주십시오.
   또 duty cycle은 위의 조건을 넘겨 사용하지 말아 주십시오전원의 파손 우려가 있습니다.

 2. 주위 온도·설치 방향에 따라피크 부하 전류 값에 부하 경감을 실시해 주십시오.

 3. 피크 부하-주기의 평균 전류가 정격 값을 넘지 않게 해 주십시오
  전원의 고장 우려가 있습니다.





 과열 보호 기능


300W/600W
타입

팬의 정지등에 의해 전원 내부의 온도가 상승하면 과열 보호 회로가 동작해출력전압을 차단합니다.

동시에 보호 회로 동작 표시등이 점등합니다복귀 시에는 입력 전원을 OFF하고 3분 이상 방치한 뒤입력 전원을 재투입해 주십시오.



 돌입전류기동 시간출력 유지 시간

기동 시간은 최대 1,000 ms 걸립니다다른 기기의 기동과의 관계를 고려해서 시스템을 구성해 주십시오.

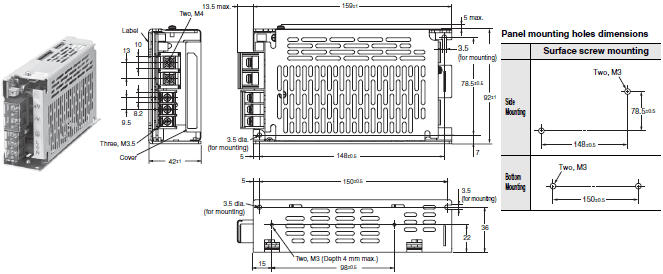

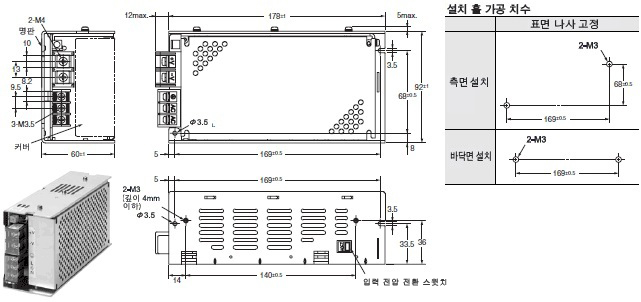

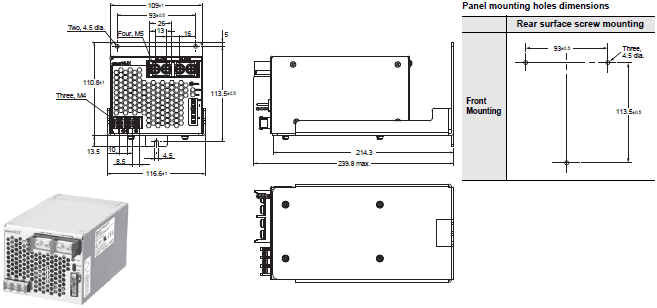

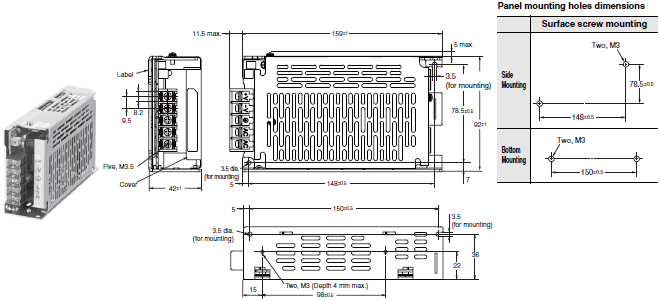

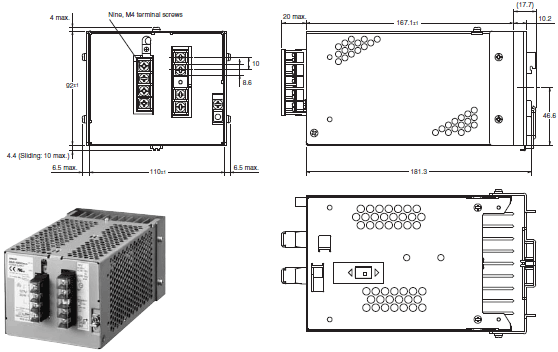

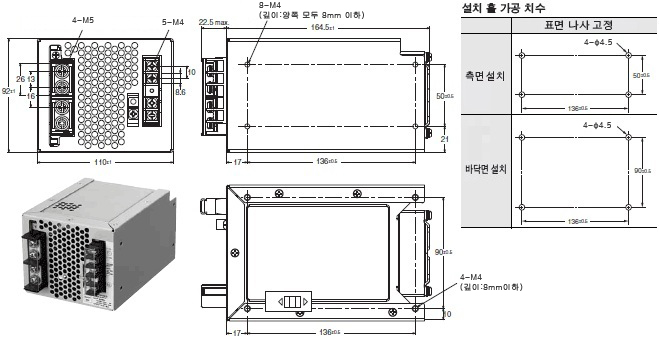

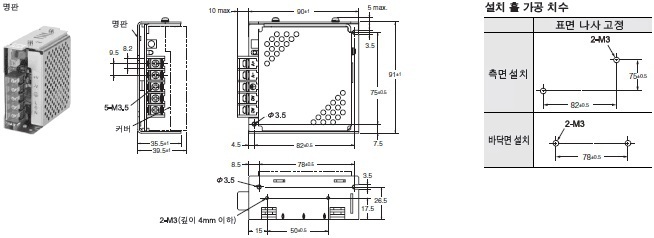

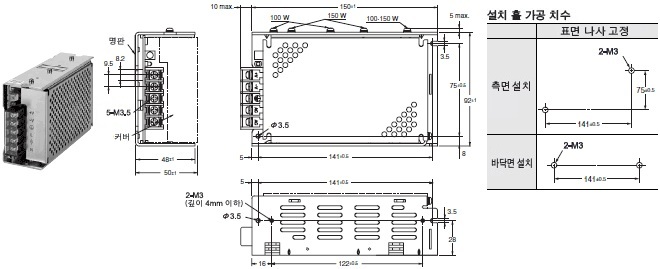

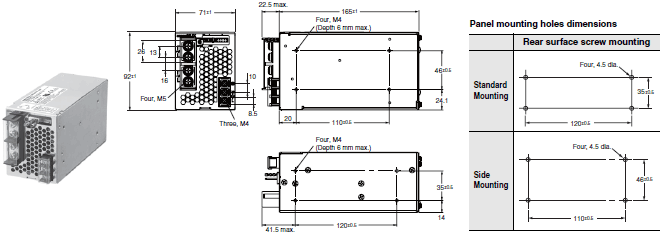

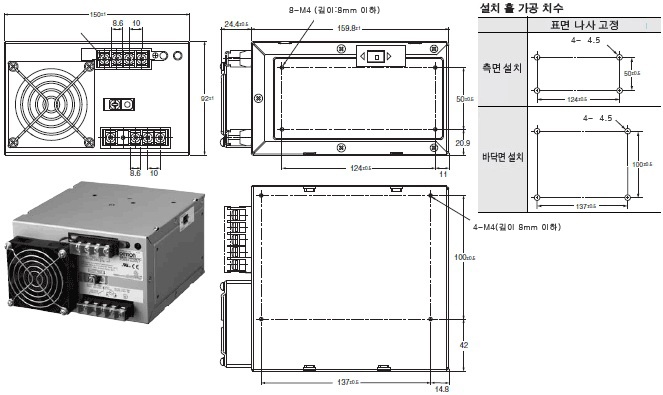

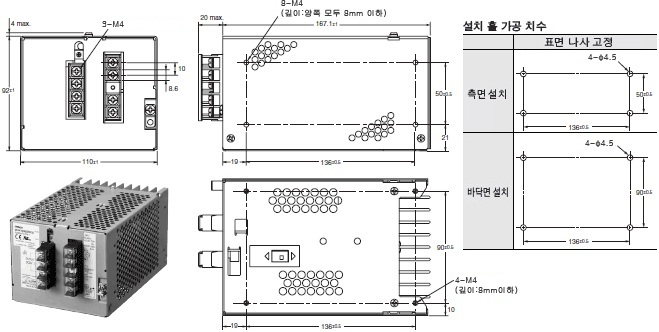

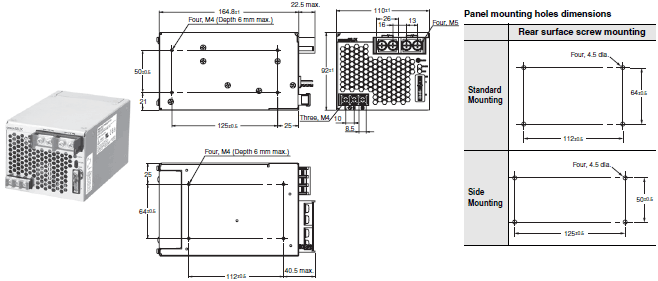

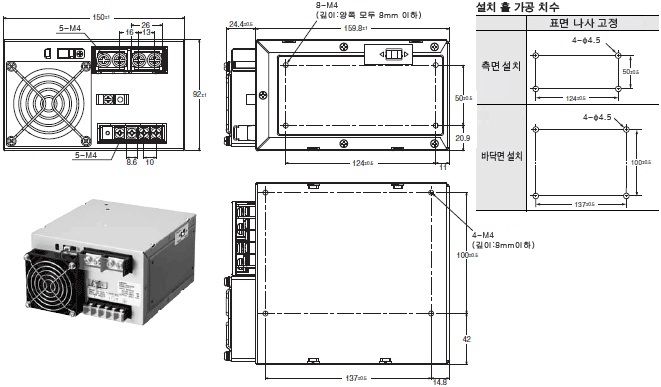

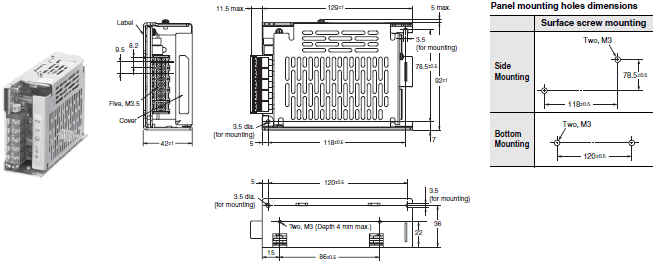

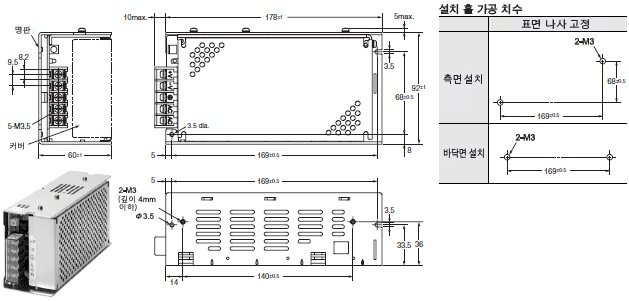

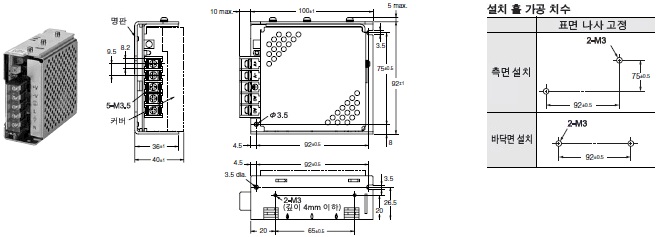

Dimensions

정면 설치 타입

S8JX-G015[][] (15 W)
S8JX-G015[][]C (15 W)
S8JX-G035[][] (35 W)
S8JX-G035[][]C (35 W)

S8JX-G050[][] (50 W)
S8JX-G050[][]C (50 W)

S8JX-G100[][] (100 W)
S8JX-G100[][]C (100 W)
S8JX-G15024 (150 W)
S8JX-G15024C (150 W)
S8JX-G15048 (150 W)
S8JX-G15048C (150 W)

S8JX-G15005 (150 W)
S8JX-G15005C (150 W)

S8JX-G15012 (150 W)
S8JX-G15012C (150 W)

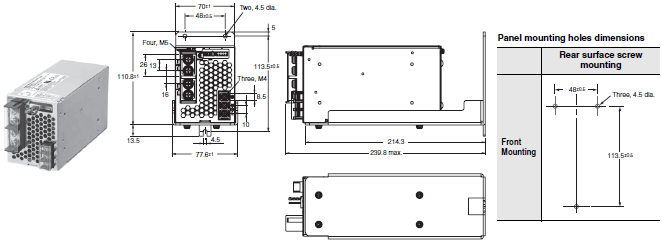

S8JX-G30005C (300 W)
S8JX-G30012C (300 W)

S8JX-G30024C (300 W)
S8JX-G30048C (300 W)

S8JX-G60005[] (600 W)
S8JX-G60012[] (600 W)

S8JX-G60024C (600 W)
S8JX-G60048C (600 W)

정면 설치 타입 부속 설치 브라켓 (A)

15-/35-/50-/100-/150-W 모델
S82Y-J00F 정면 설치 브라켓


정면 설치 방법
부속되는 설치 브라켓을 아래 그림과 같이 임시로 설치하고, 전원 (a:각형 홀부)을 브라켓(b:걸이부)에 걸은 뒤, 나사(설치 브라켓을 고정하고 있는 나사 2개)를 한번 더 조여 고정시켜 주십시오.

주:설치 나사는 부속되어 있지 않습니다.

300-/600-W 모델
정면 설치 브라켓 (S82Y-J30F)

Front-mounting Bracket (S82Y-J30F)_Dim

주: 설치 나사가 좌, 우 1세트로 부속되어 있습니다.

Mounting Brackets_Dim


설치 나사 별매품
(
대리점에 문의해 주시기 바랍니다.)
15-W/30-W/50-W/100-W/150-W/300-W/600-W 모델용 (별매)


설치 브라켓A
S82Y-JX05B

S82Y-JX05B_Dim

사용 나사
A:부속품(2군데)
  반드시 부속품의 나사를 사용해 주십시오.
  설치 나사 조임 토크(권장) 0.49 N·m
B:M3 (2군데)

설치 브라켓 B
S82Y-JX10B

S82Y-JX10B_Dim

사용 나사
A:부속품(2군데)
   반드시 부속품의 나사를 사용해 주십시오.
   설치 나사 조임 토크 (권장) 0.49 N·m
B:M4(2군데)


S82Y-JX15B

S82Y-JX15B_Dim

사용 나사
A: 부속품(2 군데)
     반드시 부속품의 나사를 사용해 주십시오.
     설치 나사 억압 토크(권장) 0.49 Nm
B: M4 (2 군데)



설치 브라켓 D
S82Y-JX15F

S82Y-JX15F_Dim

사용 나사
A:부속품(2군데)
  반드시 부속품의 나사를 사용해 주십시오.
  설치 나사 조임 토크 (권장) 0.49 N·m
B:M4(2군데)

설치 브라켓 E
S82Y-JX03B

S82Y-JX03B_Dim

사용 나사
A:부속품(2군데)
  반드시 부속품의 나사를 사용해 주십시오.
  설치 나사 조임 토크 (권장) 0.49 N·m
B:M3(2군데)


설치 브라켓 F
S82Y-JX30B

S82Y-JX30B_Dim

사용 나사
A:부속품(4군데)
  반드시 부속품의 나사를 사용해 주십시오.
B:M4(4군데)
      나사의 길이는 브라켓(두께:3.2mm)보다 크지 않은 것으로 선정해 주십시오.

설치 브라켓 G
S82Y-JX30F

S82Y-JX30F_Dim

나사 사용
A:부속품(4개소)
  반드시 부속품의 나사를 사용해 주십시오.
주. 배면의 통풍 때문에 본체는 설치 면으로부터 21.6 mm 전방으로 나옵니다.


설치 브라켓 H
S82Y-JX60B

S82Y-JX60B_Dim

나사 사용
A:부속품(4군데)
  반드시 부속품의 나사를 사용해 주십시오.
B:M4(4군데)
  나사의 길이는 브라켓(두께 3.2 mm)보다 작은 것을 선정해 주세요.
  (브라켓 본체에는 8군데 있습니다만, 사용하는 것은 4군데가 됩니다.)


설치 브라켓 I
S82Y-JX60F

S82Y-JX60F_Dim

나사 사용
A:부속품(4군데)
  반드시 부속품의 나사를 사용해 주십시오.

주. 배면의 통풍 때문에, 본체는 설치 면으로부터 23.6 mm전방으로 나옵니다.

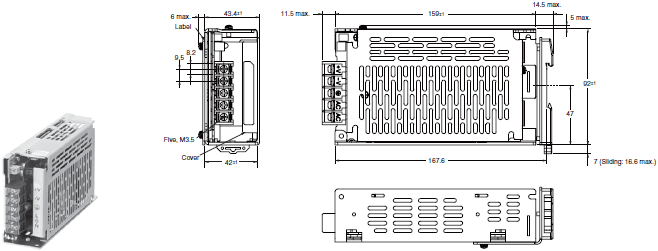

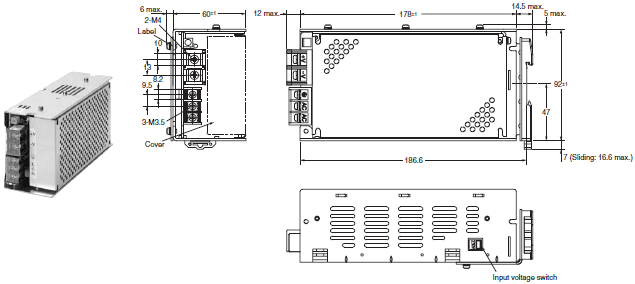

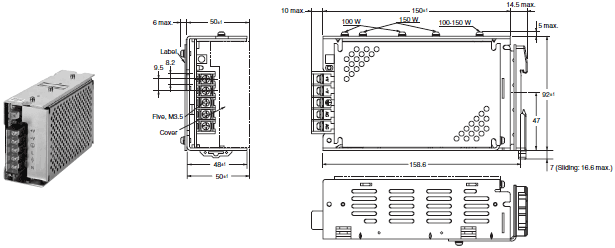

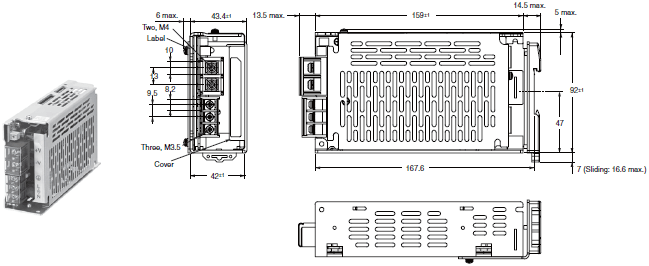

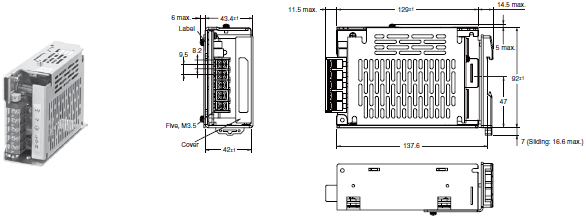

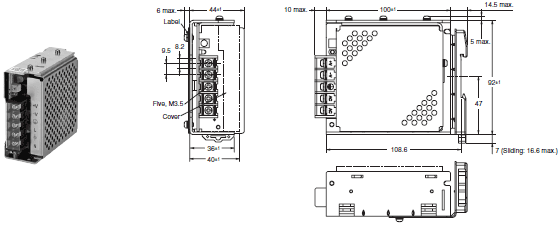

DIN 레일 설치 타입

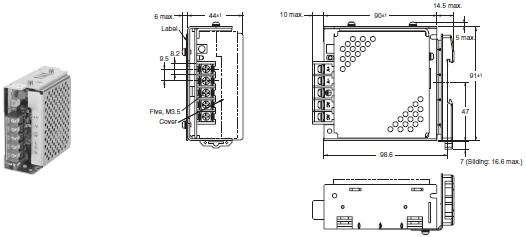

S8JX-G015[][]D (15 W)
S8JX-G015[][]CD (15 W)
S8JX-G030[][]D (35 W)
S8JX-G030[][]CD (35 W)

S8JX-G015[][]_Dim

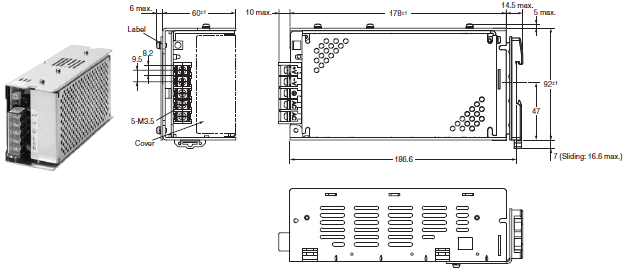

S8JX-G050[][]D (50 W)
S8JX-G050[][]CD (50 W)

S8JX-G050[][]D_Dim

S8JX-G100[][]D (100 W)
S8JX-G100[][]CD (100 W)
S8JX-G15024D (150 W)
S8JX-G15024CD (150 W)
S8JX-G15048D (150 W)
S8JX-G15048CD (150 W)

S8JX-G100[][]D_Dim

S8JX-G15005D (150 W)
S8JX-G15005CD (150 W)

S8JX-G15005D (150 W)_Dim

S8JX-G15012D (150 W)
S8JX-G15012CD (150 W)

S8JX-G15012D (150 W)_Dim

S8JX-G30005CD (300W)
S8JX-G30012CD (300W)

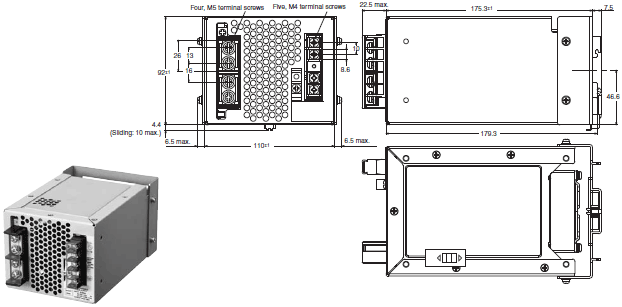

S8JX-G30005CD_Dim

주. 300W타입으로 DIN 레일 설치하는 경우는 철제 DIN 레일을 사용해 주세요.

S8JX-G30024CD (300 W)
S8JX-G30048CD (300 W)

S8JX-G30024CD_Dim

주. 300W타입으로 DIN 레일 설치하는 경우는 철제 DIN 레일을 사용해 주세요.

DIN 레일(별매)

지지 레일 (알루미늄제)
PFP-100N2

Mounting Rail_Dim1

*괄호 안의 값은 PFP-50N용 입니다.

지지 레일(알루미늄제)
PFP-100N2
Mounting Rail_Dim2

고정 브라켓(엔드 플레이트)

End Plate_Dim1


주 1. 진동·충격이 가해 질 가능성이 있는 경우에 알루미늄의 마모로 인한 금속 가루가 발생할 우려가 있으므로, 철제 DIN 레일을 사용해 주십시오.
주 2. 제품이 옆으로 미끄러지는 경우에는 엔드 플레이트(PFP-M)를 본체의 양 끝에 설치해 주십시오.

S8JX-P

정면 설치 타입

S8JX-P050[][] (50 W)
S8JX-P050[][]C (50 W)

S8JX-P050[][] (50 W)_Dim

S8JX-P100[][] (100 W)
S8JX-P100[][]C (100 W)
S8JX-P15012 (150 W)
S8JX-P15012C (150 W)
S8JX-P15024 (150 W)
S8JX-P15024C (150 W)
S8JX-P15048 (150 W)
S8JX-P15048C (150 W)

S8JX-P100[][] (100 W)_Dim

S8JX-P15005 (150 W)
S8JX-P15005C (150 W)

S8JX-P15005 (150 W)_Dim

S8JX-P300[][]C (300 W)

S8JX-P300[][]C (300 W)_Dim

S8JX-P300[][]N (300 W)

S8JX-P300[][]N (300 W)_Dim

S8JX-P600[][]C (600 W)

S8JX-P600[][]C (600 W)_Dim

S8JX-P600[][]N (600 W)

S8JX-P600[][]N (600 W)_Dim

DIN 레일 설치 타입

S8JX-P050[][]D (50 W)
S8JX-P050[][]CD (50 W)

S8JX-P050[][]D (50 W)_Dim

S8JX-P100[][]D (100 W)
S8JX-P100[][]CD (100 W)
S8JX-P15012D (150 W)
S8JX-P15012CD (150 W)
S8JX-P15024D (150 W)
S8JX-P15024CD (150 W)
S8JX-P15048D (150 W)
S8JX-P15048CD (150 W)

S8JX-P100[][]D (100 W)_Dim

S8JX-P15005D (150 W)
S8JX-P15005CD (150 W)

S8JX-P15005D (150 W)_Dim

S8JX-P300[][]CD (300 W)

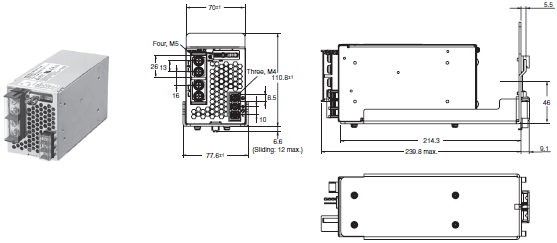

S8JX-P300[][]CD (300 W)_Dim


주.
300W타입으로 DIN 레일 설치하는 경우는 철제 DIN 레일을 사용해 주세요.

S8JX-P600[][]CD (600 W)

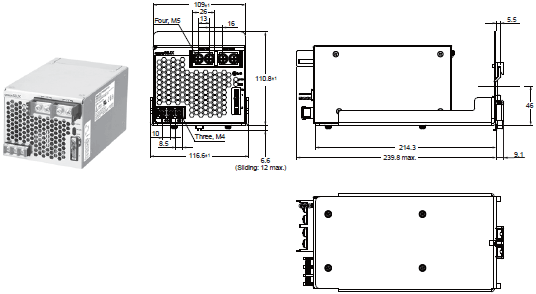

S8JX-P600[][]CD (600 W)_Dim


주. 600W타입으로 DIN 레일 설치하는 경우는 철제 DIN 레일을 사용해 주세요.

정면 설치 타입 부속 설치 브라켓 (A)

S82Y-J00F 정면 설치 브라켓

S82Y-J00F Front-mounting Bracket_Dim2


정면 설치 방법
부속되는 설치 브라켓을 아래 그림과 같이 임시로 설치하고, 전원 (a:각형 홀부)을 브라켓(b:걸이부)에 걸은 뒤, 나사(설치 브라켓을 고정하고 있는 나사 2개)를 한번 더 조여 고정시켜 주십시오.

Front-mounting Method_Fig2

:설치 나사는 부속되어 있지 않습니다

DIN 레일 설치용 (별매)

지지 레일(알루미늄제)
PFP-100N
PFP-50N

Mounting Rail_Dim3

* 괄호 안의 값은 PFP-50N용 입니다.

지지 레일(알루미늄제)
PFP-100N2

Mounting Rail_Dim4

엔드 플레이트

End Plate_Dim2

 1. 진동·충격이 가해  가능성이 있는 경우에 알루미늄의 마모로 인한 금속 가루가 발생할 우려가 있으므로철제 DIN 레일을사용해 주십시오.
 2. 제품이 옆으로 미끄러지는 경우에는 엔드 플레이트(PFP-M) 본체의  끝에 설치해 주십시오.

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
창원사무소. 경상남도 창원시 성산구 완암로 50 SK테크노파크 넥스트동 704호(성산동77-1)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
