안전 라이트 커튼

안전 라이트 커튼 요약정보 및 구매

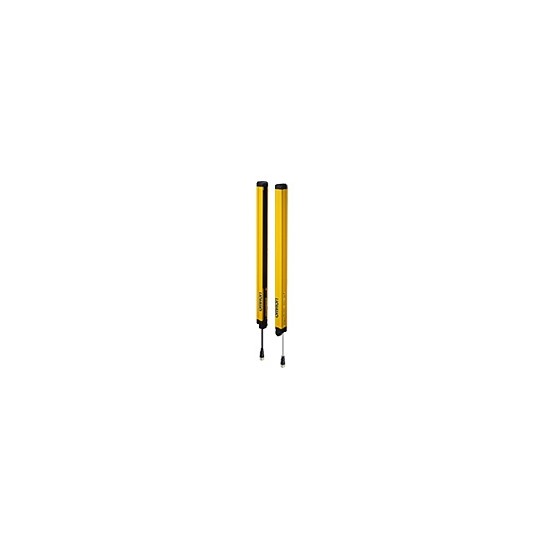

F3SG-R

▶ 견고함과 신뢰성을 겸비한 표준기에 어울리는 새로운 시리즈

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명





Features

안정성과 생산성의 양립에.

내 냉각수 타입 등 종류도 더욱 충실

빠른 설정과 환경 변화에 대한 높은 저항력

F3SG-R Series Features 2

다기능 Advanced F3SG-RA

[초간단 설치] 배선에서 광축 동작 확인까지 직관적이고 스마트하게 실현

빠른 광축 조정

TOP / BTM 표시 등 (LED)을 확인하여 광축의 주파수 조정에서 정렬까지 쉽게 실현.
레이저 포인터 및 램프 옵션과 함께, 라이트 커튼의 설치 시간 단축에 기여합니다.

F3SG-R Series Features 5

장착 브래킷

4 종류의 부착 금구에서 다양한 설치 환경을 지원합니다. 설치 후에도 상하 각도를 조절할 수 있기 때문에 광축 조정이 더 쉬워집니다.

F3SG-R Series Features 6

동기 선이 필요없는 "빛 동기화 "

빛 동기화 시스템은 투 · 수 광기의 동기 선이 필요 없습니다.
배선 레이아웃이 자유 로워지고, 단선 위험의 감소 및 노이즈 소스의 회피가 가능합니다.

빛 동기화 시스템

F3SG-R Series Features 8


1/8 회전의 빠른 감합 "스마트 클릭 커넥터"

케이블의 커넥터 부에 "스마트 클릭 커넥터"를 채용.
원형 방수 타입 M12 커넥터를 불과 1/8 회전 감합 수, 토크 관리도 필요하지 않습니다.
* 스마트 클릭은 오므론의 등록 상표입니다.

F3SG-R Series Features 9

간단한 케이블 부설 "배선 커넥터"

배선을 간단하게 할 수 있고, 케이블의 부설 공수를 줄일 수 있습니다.
케이블 갯수도 줄일 수 있기 때문에 단선이나 노이즈 문제의 위험을 줄일 수 있습니다.

F3SG-R Series Features 10

[안정 가동 · 전조 보전】 가시화 현장을 멈추지 않는다

광량 저하를 램프로 알려줍니다.

오염에 따른 광량 저하의 경향을 알려 갑자기 정지를 사전에 방지 할 수 있습니다.

F3SG-R Series Features 12

오류 복구 시간을 단축 "데이터 로깅"

전용 I / F 단위로 PC와 연결하여 본체에 기록 된 "오류 로그"를 얻을 수 있습니다. 설정 도구 "SD Manager2"으로 분석하면 원인과 대응책을 알 수 있으며, 광량 통전 시간 스위칭 주파수 등도 정기적으로 수집, 예방시기의 예측도 세워져 있습니다.

F3SG-R Series Features 13

운전을 멈추지 않고 상태 확인 "Bluetooth®"

라이트 커튼의 상태 확인 배선 레스로 실현. 컴퓨터 화면에서 페어링하면, "SD Manager2"무선 (Bluetooth®)를 통해 이용할 수있어 유지 보수 시간을 줄일 수 있습니다.

무선 연결
- 작동 중 모니터링
- 빔 차단 가능성 없음
- 점검 완료 후 작업 필요 없음
- 어디서나 모니터링
- 설치된 많은 온라인 라인에서 일련 번호를 사용하여 올바른 세이프티 라이트 커튼 선택

[글로벌 대응】 해외 공장에도 도입하기 쉽습니다.

PNP / NPN 출력 선택

사용 지역과 환경을 가리지 않는 디자인으로 국내에서도 해외에서도 안심하고 사용할 수 있습니다. 국제 규격에도 대응하고 있습니다.

F3SG-R Series Features 17

글로벌 생산 / 납품

일 · 중 · 미 · 유럽의 4 극 글로벌 생산과 현지 서비스 체제를 강화하고 빠르게 안정된 제품 제공을 실현. 40 개국 약 150 개 오므론 판매 거점에서 고객을 지원합니다.

F3SG-R 시리즈 특징 18

트러블 슈팅 8 언어 * 지원

운전 중에 발생한 오류의 원인 · 대책을 파악할 수 있게 8 언어의 문제 해결 Web을 준비. 사용자의 로컬 언어로 볼 수 있기 때문에 글로벌 표준 기계에 도입하실 경우에도 복구 시간 단축에 도움이됩니다.

* 일본어, 영어, 중국어, 이탈리아어, 한국어, 프랑스어, 독일어, 스페인어

F3SG-R Series Features 19

[쉬운 조정] 워크를 분별하고 생산성을 향상

뮤팅 기능

워크가 통과하는 부분과 기계 · 로봇 등의 위치를 감지하여 광축을 무효화하는 향상된 "뮤팅 기능"을 탑재. 장비를 정지시키지 않고 작업만을 통과시킬 수 있습니다.

[종래의 과제] 뮤팅을하면 안전성은 확보 할 수 있지만, 설치 조정이 매우 귀찮은 문제가 있었습니다.

 F3SG-R Series Features 21
이미지를 클릭하면 다른 창으로 확대됩니다

[전후의 흔들림을 측면에서 파악] 스마트 뮤팅 액츄에이터 F3W-MA

워크 통과를 측면에서 제대로 감지하고 흔들림 등으로 전후에 어긋나도 통과 완료 뮤팅 상태를 유지. 의도하지 않은 장치 정지를 방지하고 조정 공수를 대폭 줄일 수 있습니다.

F3SG-R Series Features 22

【높이 변화에 자동 대응】 동적 뮤팅

워크의 높이가 다양한 라인에서도 높이를 감지하여 자동으로 부분 뮤팅. 워크가 통과하지 않는 부분은 자동으로 보통의 검출 상태에 있습니다.

F3SG-R Series Features 23

* 부분 뮤팅 : 뮤팅 사용시에도 감지하는 광축을 남김. 예를 들어 워크 높이까지 비 감지 광축에 이상을 감지 광축에 설정합니다.

[간단 설정 · 유지 관리] 고기능을 더 쉽게 | 설정 도구 "SD Manager2"

설정 및 탐지 오류를 최소화

F3SG-R Series Features 26

설정 도구 "SD Manager2"절대로 F3SG-R 본체의 뮤팅 센서 작동 조건을 기록 할 수 센서의 설치 위치 및 설정 조건을 시각화. 시설에 따라보다 안전 · 최적의 설정을 쉽게 할 수 있습니다.

F3SG-R Series Features 27
이미지를 클릭하면 다른 창으로 확대됩니다

설치에서 기능 설정 · 유지 보수까지 유용

F3SG-R Series Features 28

그 밖에도 " SD Manager2 "절대로 번거로운 각종 설정 · 조정 항목을 쉽게 구현할 수 있습니다.

F3SG-R Series Features 29
F3SG-R 시리즈 특징 30

설정 도구 "SD Manager2"는 회사 WEB 사이트에서 다운로드하실 수 있습니다.
icon_01http://www.ia.omron.com/f3sg-r_tool

[NEW] 내 냉각수 Robust 유형 F3SG-RR

[IP67G] 냉각수 환경에서도 안심하고 사용할 수

내 냉각수 실력 값 4 배 이상 *

냉각수에 강한 기존 제품 대비 4 배 이상의 내 냉각수 성능 (IP67G)를 실현했습니다.



F3SG-R Series Features 34

* 당사 종래 비, 2017 년 3 월 현재


F3SG-R Series Features 35

단순 Easy 유형 F3SG-RE

[배선 · 가장 빠른 5ms] 광전 센서처럼 ON / OFF에 사용

간단한 기능으로 총 비용 절감

튼튼한 슬림 크기, 안전 기본 성능은 Advanced 유형을 계승하면서, ON / OFF에 특화 한 심플한 안전 기능을 제공합니다. 현장의 오류 발생을 억제 가동률 저하를 방지합니다.

F3SG-R Series Features 38

더 쉽게 안전 회로를 구축

최소 배선 구성시에는 4개의 배선만 필요하며 광전 센서를 배선하는 것 만큼 간단합니다. 안전 컨트롤러와 배선으로 연결하고 쉽게 안전 회로를 구축 할 수 있습니다.

F3SG-R Series Features 39

[업계 최고 클래스 *] 가장 빠른 5ms의 응답 시간

라이트 커튼과 위험 부까지의 거리를 짧게 할 수 있으므로, 소형 장치의 안전 대책에 최적입니다.
* 2017 년 3 월 현재 당사 조사

F3SG-R 시리즈 특징 40

[더] 범용 케이블 대응

연장 케이블은 라이트 커튼 전용이 아니라 쉽게 구할 수 있는 일반 M12 커넥터 케이블을 사용할 수 있습니다. 더 쉽게 부품을 조달 하여 안전 회로를 구축 할 수 있습니다.

F3SG-R 시리즈 특징 41





Lineup



※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는
    거래 대리점에 문의하십시오.

F3SG-RA Advance 유형

본체

안전 라이트 커튼

손가락 검출 용 (최소 검출 물체 φ14mm)



형식광축 수검출 폭 (mm)
◎F3SG-4RA0160-1415160
◎F3SG-4RA0240-1423240
◎F3SG-4RA0320-1431320
◎F3SG-4RA0400-1439400
◎F3SG-4RA0480-1447480
◎F3SG-4RA0560-1455560
◎F3SG-4RA0640-1463640
◎F3SG-4RA0720-1471720
◎F3SG-4RA0800-1479800
◎F3SG-4RA0880-1487880
◎F3SG-4RA0960-1495960
◎F3SG-4RA1040-141031,040
◎F3SG-4RA1120-141111,120
◎F3SG-4RA1200-141191,200
◎F3SG-4RA1280-141271,280
◎F3SG-4RA1360-141351,360
 F3SG-4RA1440-141431,440
 F3SG-4RA1520-141511,520
 F3SG-4RA1600-141591,600
 F3SG-4RA1680-141671,680
 F3SG-4RA1760-141751,760
 F3SG-4RA1840-141831,840
 F3SG-4RA1920-141911,920
 F3SG-4RA2000-141992,000
 F3SG-4RA2080-142072,080



손 · 팔 검출 용 (최소 검출 물체 φ30mm)

형식광축 수검출 폭 (mm)
◎F3SG-4RA0190-308190
◎F3SG-4RA0270-3012270
◎F3SG-4RA0350-3016350
◎F3SG-4RA0430-3020430
◎F3SG-4RA0510-3024510
◎F3SG-4RA0590-3028590
◎F3SG-4RA0670-3032670
◎F3SG-4RA0750-3036750
◎F3SG-4RA0830-3040830
◎F3SG-4RA0910-3044910
◎F3SG-4RA0990-3048990
◎F3SG-4RA1070-30521,070
◎F3SG-4RA1150-30561,150
◎F3SG-4RA1230-30601,230
◎F3SG-4RA1310-30641,310
◎F3SG-4RA1390-30681,390
◎F3SG-4RA1470-30721,470
◎F3SG-4RA1550-30761,550
◎F3SG-4RA1630-30801,630
◎F3SG-4RA1710-30841,710
◎F3SG-4RA1790-30881,790
◎F3SG-4RA1870-30921,870
◎F3SG-4RA1950-30961,950
 F3SG-4RA2030-301002,030
 F3SG-4RA2110-301042,110
 F3SG-4RA2190-301082,190
 F3SG-4RA2270-301122,270
 F3SG-4RA2350-301162,350
 F3SG-4RA2430-301202,430
 F3SG-4RA2510-301242,510



액세서리 (별매)
한쪽 커넥터 케이블
형상
종류케이블 사양형식
길이
3403_lu_3_1투광기 용 3m3403_lu_3_2◎ F39-JG3A-L
M12 커넥터 7m◎ F39-JG7A-L
(5 핀) 5 심 10m◎ F39-JG10A-L
색상 : 회색15m◎ F39-JG15A-L
　20m◎ F39-JG20A-L
수광 기용 3m3403_lu_3_3◎ F39-JG3A-D
M12 커넥터 7m◎ F39-JG7A-D
(8 핀) 8 심 10m◎ F39-JG10A-D
색상 : 검정15m◎ F39-JG15A-D
　20m◎ F39-JG20A-D

* 투광기 용 · 수광 기용 각 1 개 / 1 세트의 형식도 준비하고 있습니다. 형식 끝의 -L / -D를 제외한 형식으로 발주합니다.
주. 20m 이상의 길이가 필요한 경우 양쪽 커넥터 케이블 (F39-JG □ B)과 함께 사용하십시오.

양측 커넥터 케이블
케이블 연장 용 배선 용



형상
종류케이블 사양형식
길이
3403_lu_4_1투광기 용0.5m3403_lu_4_2◎ F39-JGR5B-L
양측 1m◎ F39-JG1B-L
M12 3m◎ F39-JG3B-L
커넥터 5m◎ F39-JG5B-L
(5 핀) 7m◎ F39-JG7B-L
색상 : 회색10m◎ F39-JG10B-L
　15m◎ F39-JG15B-L
　20m◎ F39-JG20B-L
수광 기용0.5m3403_lu_4_3◎ F39-JGR5B-D
측면 1m◎ F39-JG1B-D
M12 3m◎ F39-JG3B-D
커넥터 5m◎ F39-JG5B-D
(8 핀) 7m◎ F39-JG7B-D
색상 : 블랙10m◎ F39-JG10B-D
　15m◎ F39-JG15B-D
　20m◎ F39-JG20B-D

  * 투광기 용 · 수광 기용 각 1 개 / 1 세트의 형식도 준비하고 있습니다. 형식 끝의 -L / -D를 제외한 형식으로 발주합니다.



* 2 개의 이중 종단 케이블 세트 (이미 터용과 하나는 수신기 용)도 사용할 수 있습니다.
모델 : 끝에 -L / -D가없는 모델 번호 (F39-JG [] B)
참고 : 케이블 길이를 20m 이상으로 연장하려면 F39-JG [] B 양면 케이블을 함께 사용하십시오.
예 : 30m 케이블을 사용하는 경우, F39-JG10B 양단 케이블과 F39-JG20B 양단 케이블을 연결하십시오.


연결 예

F3SG-R 시리즈 ë¼ì¸ì—… 12


Y 자형 조인트 플러그 / 소켓 양측 커넥터





F3SG-4RA 용 Y- 조인트 플러그 / 소켓 커넥터 [] [] [] [] - 14 / -4RA [] [] [] [] - 30

배선 축소

형상
종류케이블사양형식
길이
3403_lu_12_1M12
커넥터
배선 절약용		0.5m3403_lu_12_2◎F39-GCNY2

* 케이블은 각각 ​​투광기 용 (케이블 형식 끝 : -L) / 수광 기용 (케이블 형식 끝에 :-D)를 발주합니다.



직렬 연결 케이블 (투광기 용 · 수광 기용 각 1 개 1 세트)

형상
종류케이블 길이 사양형식
3403_lu_5_1투광기 용 케이블 :
캡 (5 핀),
M12 커넥터 (5 핀)
수광 기용 케이블 :
캡 (8 핀),
M12 커넥터 (8 핀)		0.2m3403_lu_5_2◎F39-JGR2W



주. 직렬 연결시 연결된 센서 사이의 케이블 연장은 직렬 연결 케이블 양쪽 커넥터 케이블을 함께 사용하십시오.
연장시 양쪽 커넥터 케이블은 최대 10m 케이블 (F39-JG10B)을 사용하실 수 있습니다.
연결된 센서 사이의 케이블 길이 : 최대 10m (연결 케이블 (F39-JGR2W)과 본체의 케이블 제외)

F3SG-R 시리즈 ë¼ì¸ì—… 18




안전 라이트 커튼 장착 브래킷









안전 라이트 커튼 장착 브래킷




형상
사양용도형식
3403_lu_6_1표준 고정 브래킷F3SG-R을 장착하기위한 브래킷.
측면 설치, 후면 설치가 가능.
(본체 표준 부속품 2 개 1 세트.
함께 수는 * 1 참조)		◎ F39-LGF
3403_lu_6_2표준 조절 손잡이F3SG-R을 설치 한 상태에서 광축 조정이 가능하다.
각도 조정 범위는 ± 15 °.
측면 설치, 후면 설치가 가능.
(별매, 2 개 1 세트.
필요한 수는 * 1 참조)		◎ F39-LGA
3403_lu_6_3상하 조절 손잡이
* 2		F3SG-R의 상하단 위치에서 사용. F3SG-R을
설치 한 상태에서 광축 조정이 가능하다.
각도 조정 범위는 ± 22.5 °.
측면 설치, 후면 설치가 가능.
(별매 4 개 1 세트)		◎ F39-LGTB
3403_lu_6_4상하 조절 손잡이
* 2
(자작)		상하 조절 손잡이 (형태 F39-LGTB)에서
벽면 설치 부분의 손잡이를 제외한 브래킷 세트.
벽면 설치 부분은 장치에 따라 고객
에서 준비하십시오. (별매 4 개 1 세트)		◎ F39-LGTB-1

* 1. F3SG-4RA □□□□ -14 : 검출 폭 0160 ~ 1200 : 2 세트, 검출 폭 1280 ~ 2080 : 3 세트
　　 F3SG-4RA □□□□ -30 : 검출 폭 0190 ~ 1230 : 2 세트 검색 폭 1310 ~ 2270 : 3 세트,
　　　　　　　　　　　　　　검출 폭 2350 ~ 2510 : 4 세트
* 2. 상하 조절 손잡이는 표준 고정 브라켓과 함께 사용할 수 없습니다. 표준 조절 손잡이와 함께 사용하십시오.
　　 상하 조절 손잡이 + 표준 조정 손잡이로 사용하는 경우
　　 F3SG-4RA □□□□ -14 :
　　 검출 폭 1040 이하의 경우는 표준 조절 손잡이는 필요하지 않습니다. 상하 조절 손잡이 F39-LGTB (-1) × 1 세트를 구입 하십
　　 시오.
　　 검출 폭 1120 ~ 1920 :
　　 상하 조절 손잡이 F39-LGTB (-1) × 1 세트 / 표준 조절 손잡이 F39-LGA × 1 세트를 구입하십시오.
　　 검출 폭 2000 ~ 2080 :
　　 상하 조절 손잡이 F39-LGTB (-1) × 1 세트 / 표준 조절 손잡이 F39-LGA × 2 세트를 구입하십시오.
　　 F3SG-4RA □□□□ -30 :
　　 검출 폭 1070 이하의 경우는 표준 조절 손잡이는 필요하지 않습니다. 상하 조절 손잡이 F39-LGTB (-1) × 1 세트를 구입 하십
　　 시오.
　　 검출 폭 1150 ~ 1950 :
　　 상하 조절 손잡이 F39-LGTB (-1) × 1 세트 / 표준 조절 손잡이 F39-LGA × 1 세트를 구입하십시오.
　　 검출 폭 2030 ~ 2510 :
　　 상하 조절 손잡이 F39-LGTB (-1) × 1 세트 / 표준 조절 손잡이 F39-LGA × 2 세트를 구입하십시오.




인터페이스 유니트 설정 도구 SD Manager2



형상
종류사양형식
3403_lu_7_1SD Manager2설정 도구 SD Manager2는
아래의 당사 Web 사이트에서
다운로드하십시오. http://www.ia.omron.com/f3sg-r_tool SD Manager2를 사용하여 F3SG-RA 설정을 변경하기 위해서는, 수광기의 딥 스위치 No.8 를 ON으로 설정하십시오.		　-
3403_lu_7_2인터페이스 유니트
F3SG-RA 수광기와 PC의
USB 포트를 연결합니다.

부속품 :
전용 케이블 1 (0.3m) 1 개,
전용 케이블 2 (2m) 1 개,
취급 설명서
◎ F39-GIF
3403_lu_7_3Bluetooth 통신 장치F3SG-RA 수광기에 장착
Bluetooth 통신 할 수 있습니다.
IP67 등급		◎ F39-BT







램프



형상
종류사양형식
3403_lu_8_1램프수광기에 장착 F3SG-RA / RR의
동작 상태를 점등 상태로 표시됩니다.
　색상 : 레드 · 오렌지 · 그린
　상태 : 점등 점멸 소등
IP67 등급		◎F39-LP
램프
Bluetooth
통신 장치		◎F39-BTLP






종단 캡



형상
사양형식
3403_lu_9_1케이스 색상 : 검정
투광 / 수신기 겸용
(분실시 예비)
IP67 등급		F39-CNM






F3SG-R 용 레이저 포인터



형상
사양형식
3403_lu_21_1광축 조정의 조도 조절시 F3SG-R의 광학면에 설치하고
레이저 광축 조정을 지원합니다.		◎F39-PTG







스패 터 보호 커버 (투광기 · 수광 기용 2 개 1 세트)

장착 브래킷은 스퍼터 보호 커버에 포함되어 있습니다.
검출 폭 2000mm 이상은 길이가 다른 2 종의 스패 터 보호 커버를 함께 사용하십시오.









형상
준수 안전 라이트 커튼형식
손가락 검출용
(최소 검출 물체
φ14mm)		손 · 팔 검출용
(최소 검출 물체
φ30mm)
3403_lu_10_1 F3SG-4RA0160-14 F3SG-4RA0190-30 F39-HGA0200
 F3SG-4RA0240-14 F3SG-4RA0270-30 F39-HGA0280
 F3SG-4RA0320-14 F3SG-4RA0350-30 F39-HGA0360
 F3SG-4RA0400-14 F3SG-4RA0430-30 F39-HGA0440
 F3SG-4RA0480-14 F3SG-4RA0510-30 F39-HGA0520
 F3SG-4RA0560-14 F3SG-4RA0590-30 F39-HGA0600
 F3SG-4RA0640-14 F3SG-4RA0670-30 F39-HGA0680
 F3SG-4RA0720-14 F3SG-4RA0750-30 F39-HGA0760
 F3SG-4RA0800-14 F3SG-4RA0830-30 F39-HGA0840
 F3SG-4RA0880-14 F3SG-4RA0910-30 F39-HGA0920
 F3SG-4RA0960-14 F3SG-4RA0990-30 F39-HGA1000
 F3SG-4RA1040-14 F3SG-4RA1070-30 F39-HGA1080
 F3SG-4RA1120-14 F3SG-4RA1150-30 F39-HGA1160
 F3SG-4RA1200-14 F3SG-4RA1230-30 F39-HGA1240
 F3SG-4RA1280-14 F3SG-4RA1310-30 F39-HGA1320
 F3SG-4RA1360-14 F3SG-4RA1390-30 F39-HGA1400
 F3SG-4RA1440-14 F3SG-4RA1470-30 F39-HGA1480
 F3SG-4RA1520-14 F3SG-4RA1550-30 F39-HGA1560
 F3SG-4RA1600-14 F3SG-4RA1630-30 F39-HGA1640
 F3SG-4RA1680-14 F3SG-4RA1710-30 F39-HGA1720
 F3SG-4RA1760-14 F3SG-4RA1790-30 F39-HGA1800
 F3SG-4RA1840-14 F3SG-4RA1870-30 F39-HGA1880
 F3SG-4RA1920-14 F3SG-4RA1950-30 F39-HGA1960
 F3SG-4RA2000-14 F3SG-4RA2030-30 F39-HGA1480
 F39-HGA0550
 F3SG-4RA2080-14 F3SG-4RA2110-30 F39-HGA1560
 F39-HGA0550
- F3SG-4RA2190-30 F39-HGA1640
 F39-HGA0550
- F3SG-4RA2270-30 F39-HGA1720
 F39-HGA0550
- F3SG-4RA2350-30 F39-HGA1800
 F39-HGA0550
- F3SG-4RA2430-30 F39-HGA1880
 F39-HGA0550
- F3SG-4RA2510-30 F39-HGA1960
 F39-HGA0550


주 1. 스 팩터 보호 커버를 설치 한 경우, F3SG-R의 검출 거리는 약 10 % 저하됩니다.
     2. 스패 터 보호 커버를 설치 한 경우, DIP-SW 커버까지를 보호하기 위해 DIP-SW의 설정을 미리 완료시켜 사용하십시오.



테스트로드



직경형식
φ14mmF39-TRD14
φ30mmF39-TRD30



F3SG-RR Robust 유형

본체

안전 라이트 커튼

손가락 검출 용 (최소 검출 물체 φ14mm)



광축 수
검출 폭 (mm)형식
23240 F3SG-4RR0240-14
31320 F3SG-4RR0320-14
39400 F3SG-4RR0400-14
47480 F3SG-4RR0480-14
55560 F3SG-4RR0560-14
63640 F3SG-4RR0640-14
71720 F3SG-4RR0720-14
79800 F3SG-4RR0800-14
87880 F3SG-4RR0880-14
95960 F3SG-4RR0960-14
1031,040 F3SG-4RR1040-14
1111,120 F3SG-4RR1120-14
1191,200 F3SG-4RR1200-14
1271,280 F3SG-4RR1280-14
1351,360 F3SG-4RR1360-14
1431,440 F3SG-4RR1440-14
1511,520 F3SG-4RR1520-14
1591,600 F3SG-4RR1600-14
1671,680 F3SG-4RR1680-14
1751,760 F3SG-4RR1760-14
1831,840 F3SG-4RR1840-14
1911,920 F3SG-4RR1920-14




손 · 팔 검출 용 (최소 검출 물체 φ25mm)



광축 수검출 폭 (mm)형식
12240 F3SG-4RR0240-25
16320 F3SG-4RR0320-25
20400 F3SG-4RR0400-25
24480 F3SG-4RR0480-25
28560 F3SG-4RR0560-25
32640 F3SG-4RR0640-25
36720 F3SG-4RR0720-25
40800 F3SG-4RR0800-25
44880 F3SG-4RR0880-25
48960 F3SG-4RR0960-25
521,040 F3SG-4RR1040-25
561,120 F3SG-4RR1120-25
601,200 F3SG-4RR1200-25
641,280 F3SG-4RR1280-25
681,360 F3SG-4RR1360-25
721,440 F3SG-4RR1440-25
761,520 F3SG-4RR1520-25
801,600 F3SG-4RR1600-25
841,680 F3SG-4RR1680-25
881,760 F3SG-4RR1760-25
921,840 F3SG-4RR1840-25
961,920 F3SG-4RR1920-25



액세서리 (별매)

안전 라이트 커튼 연결 용 케이블

한쪽 커넥터 케이블 (내유 케이블)

형상
종류케이블 길이사양형식
3403_lu_34_1투광기 용
M12 커넥터
(8 핀), 5심
색상 : 회색		3m
3403_lu_34_2



















정합시 정격: IP67 등급, IP67G
(JIS C 0920 부속서 1) * *
안전 라이트 커튼 본체의
케이블 (전원 케이블)과 제대로
연결된 상태에서 보호 수준을 충족시킵니다. 케이블 심선이 나와있는 부분은 보호 수준을 충족하지 않습니다.		 F39-JD3RA-L
7m F39-JD7RA-L
수광 기용
M12 커넥터
(8 핀) 8심
색상 : 검정		3m F39-JD3RA-D
7m F39-JD7RA-D





주. 7m 이상의 길이가 필요한 경우 양쪽 커넥터 케이블 (F39-JD □ B)과 함께 사용하십시오.
양측 커넥터 케이블을 사용하는 경우에는 양쪽 커넥터 케이블 본체에 절삭유가 걸리지 않도록 보호하십시오.



한쪽 커넥터 케이블 (투광기 용 · 수광 기용 각 1 개 / 1 세트) *

형상
케이블 길이사양형식
3403_lu_35_13m
3403_lu_35_2
















정합시 정격: IP67 등급, IP67G
(JIS C 0920 부속서 1) * *
안전 라이트 커튼 본체의
케이블 (전원 케이블)과 제대로
연결된 상태에서 보호 수준을 충족시킵니다. 케이블 심선이 나와있는 부분은 보호 수준을 충족하지 않습니다.		◎ F39-JD3A
7m◎ F39-JD7A
10m◎ F39-JD10A
15m◎ F39-JD15A
20m◎ F39-JD20A


* 한쪽 (투광기 용 또는 수광 기용) 전용 형식도 준비하고 있습니다. 형식 끝에 투광기 용 : -L 수광 기용 :-D을 붙여 발주하십시오.
주 1. 내 냉각수 용도로는 F39-JD □ RA-L / -D를 사용하십시오.
　2. 20m 이상의 길이가 필요한 경우 양쪽 커넥터 케이블 (F39-JD □ B)과 함께 사용하십시오.



양측 커넥터 케이블 (투광기 용 · 수광 기용 각 1 개 / 1 세트) *



형상
케이블 길이사양형식
3403_lu_36_10.5m




3403_lu_36_2


















정합시 정격: IP67 등급 * *
본 액세서리를 사용할 때는 부속품 본체에 절삭유가 걸리지 않도록 보호하십시오.		◎ F39-JDR5B
1m◎ F39-JD1B
3m◎ F39-JD3B
5m◎ F39-JD5B
7m◎ F39-JD7B
10m◎ F39-JD10B
15m◎ F39-JD15B
20m◎ F39-JD20B



* 한쪽 (투광기 용 또는 수광 기용) 전용 형식도 준비하고 있습니다. 형식 끝에 투광기 용 : -L 수광 기용 :-D을 붙여 발주하십시오.
투광기 용 양쪽 커넥터 케이블 : F39-JD □ BL 수광 기용 양측 커넥터 케이블 : F39-JD □ BD
주. 20m 이상의 길이가 필요한 경우 양쪽 커넥터 케이블을 함께 사용하십시오.
예 : 30m 필요한 경우 양쪽 커넥터 케이블 F39-JD10B와 F39-JD20B를 연결하여 사용한다.

F3SG-R 시리즈 ë¼ì¸ì—… 41

배선 커넥터 시스템 (F39-CN5과 최적의 배선 케이블 형식을 주문하세요)

배선 커넥터



형상
사양형식
3403_lu_37_1IP67 * 정합시 정격.
* 액세서리를 사용할 때는 절삭유로부터 보호하십시오.		◎F39-CN5



주. 성 배선 커넥터 (F39-CN5)를 사용하면 다음 기능을 사용할 수 없습니다.
　· 수동 리셋
　· 외부 릴레이 모니터
　· 보조 출력
　해당 기능은 기본값보다 변경하지 않고 사용하십시오.

F3SG-R 시리즈 ë¼ì¸ì—… 44

배선 케이블 * (투광기 용 · 수광 기용 각 1 개 / 1 세트)



형상
케이블 길이사양내용형식
3403_lu_38_1투광 : 3m
수광 : 3m		* 정합시 정격: IP67 등급,
* 액세서리를 사용할 때는 절삭유로부터 보호하십시오.		양측 커넥터 케이블 : F39-JD3B-L
한쪽 커넥터 케이블 : F39-JD3A-D		 F39-JD0303BA
투광 : 3m
수광 : 7m		양측 커넥터 케이블 : F39-JD3B-L
한쪽 커넥터 케이블 : F39-JD7A-D		 F39-JD0307BA
투광 : 3m
수광 : 10m		양측 커넥터 케이블 : F39-JD3B-L
한쪽 커넥터 케이블 : F39-JD10A-D		 F39-JD0310BA
투광 : 5m
수광 : 3m		양측 커넥터 케이블 : F39-JD5B-L
한쪽 커넥터 케이블 : F39-JD3A-D		 F39-JD0503BA
투광 : 5m
수광 : 7m		양측 커넥터 케이블 : F39-JD5B-L
한쪽 커넥터 케이블 : F39-JD7A-D		 F39-JD0507BA
투광 : 5m
수광 : 10m		양측 커넥터 케이블 : F39-JD5B-L
한쪽 커넥터 케이블 : F39-JD10A-D		 F39-JD0510BA
투광 : 10m
수광 : 3m		양측 커넥터 케이블 : F39-JD10B-L
한쪽 커넥터 케이블 : F39-JD3A-D		 F39-JD1003BA
투광 : 10m
수광 : 7m		양측 커넥터 케이블 : F39-JD10B-L
한쪽 커넥터 케이블 : F39-JD7A-D		 F39-JD1007BA
투광 : 10m
수광 : 10m		양측 커넥터 케이블 : F39-JD10B-L
한쪽 커넥터 케이블 : F39-JD10A-D		 F39-JD1010BA



주. 상기 이외 케이블 길이의 투광기와 수 광기 케이블의 조합도 가능합니다. 그 때는 점원에게 문의하십시오.
* 투광기 용 양쪽 커넥터 케이블, 수광 기용이 한쪽 커넥터 케이블입니다.

직렬 연결 케이블 (투광기 용 · 수광 기용 각 1 개 / 1 세트)



형상
종류케이블 사양형식
길이
3403_lu_39_1캡
(8 핀),
M12 커넥터
(8 핀)		0.2m* 정합시 정격: IP67 등급,
* 액세서리를 사용할 때는 절삭유로부터 보호하십시오.		F39-JGR2WTS



주. 직렬 연결시 연결된 센서 사이의 케이블 연장은 직렬 연결 케이블 양쪽 커넥터 케이블을 함께 사용하십시오.
연장시 양쪽 커넥터 케이블은 최대 10m 케이블 (F39-JD10B)을 사용하실 수 있습니다.
연결된 센서 사이의 케이블 길이 : 최대 10m (연결 케이블 (F39-JGR2WTS)과 본체의 케이블 제외)

F3SG-R 시리즈 ë¼ì¸ì—… 49

안전 라이트 커튼 장착 브래킷



형상
사양용도형식
3403_lu_40_1프리 위치 브래킷
(중간 브래킷)		F3SG-RR을 설치한 상태에서
광축 조정이 가능.
각도 조정 범위는 ± 15 °.
측면 설치, 후면 설치가 가능.
(별매, 2 개 1 세트 필요한 수는 * 1 참조)		F39-LGRA
3403_lu_40_2상하 장착 브래킷 * 2F3SG-RR의 상하단 위치에서 사용.
F3SG-RR을 설치한 상태에서 광축 조정이 가능.
각도 조정 범위는 ± 22.5 °.
측면 설치, 후면 설치가 가능.
(별매 4 개 1 세트)		 F39-LGRTB
3403_lu_40_3상하 장착 브래킷 * 2상하 장착 브래킷 (F39-LGRTB)에서
벽면 설치 부분의 손잡이를 변경한 것.
기설의 안전 라이트 커튼  F3SG-RR에 치환 때의 피팅.
(별매 4 개 1 세트)
기설의 안전 라이트 커튼의 설치 구멍에 따라 선택하십시오.		 F39-LGRTB-2
3403_lu_40_4상하 장착 브래킷 * 2 F39-LGRTB-3





* 1. 검출 폭 0240 ~ 1200 : 2 세트, 검출 폭 1280 ~ 1920 : 3 세트
* 2. 상하 장착 브래킷은 중간 장착 브래킷과 함께 사용하십시오.
검출 폭 1040 이하의 경우는 중간 장착 브래킷은 필요하지 않습니다. 상하 장착 브래킷 F39-LGRTB (-2 / -3) × 1 세트를 구입하십시오.
검출 폭 1120 ~ 1920 : 상하 장착 브래킷 F39-LGRTB (-2 / -3) × 1 세트 / 중간 장착 브래킷 F39-LGRA × 1 세트를 구입하십시오.

인터페이스 유닛 설정 도구 SD Manager2



형상종류사양형식
3403_lu_41_1SD Manager2설정 도구 SD Manager2는
아래의 당사 Web 사이트에서
다운로드하십시오. http://www.ia.omron.com/f3sg-r_tool 		　-
3403_lu_41_2인터페이스 유니트
F3SG-RR 수광기와 PC의
USB 포트를 연결합니다.

부속품 :
분기 커넥터 (F39-CN1) 1 개,
커넥터 캡 1 개,
전용 케이블 (2m) 1 개,
취급 설명서
◎ F39-GIF-1
3403_lu_41_3Bluetooth 통신 장치F3SG-RR 수광기에 장착
Bluetooth 통신 할 수 있습니다.
IP67 등급		◎ F39-BT



* 본 액세서리를 사용할 때는 부속품 본체에 절삭유가 걸리지 않도록 보호하십시오.

램프 *



형상종류사양형식
3403_lu_42_1램프수광기에 장착 F3SG-RA / RR의
동작 상태를 점등 상태로 표시됩니다.
　색상 : 레드 · 오렌지 · 그린
　상태 : 점등 점멸 소등
IP67 등급		◎F39-LP
램프
Bluetooth
통신 장치		◎F39-BTLP



* 본 액세서리를 사용할 때는 부속품 본체에 절삭유가 걸리지 않도록 보호하십시오.

종단 캡 * 1 * 2



형상사양형식
3403_lu_43_1케이스 색상 : 검정
투광 / 수신기 겸용
(분실시 예비)
IP67 등급		F39-CNM



* 1 본 액세서리는 F3SG-RA 용 종단 캡과 공용입니다.
* 2 본 부속품을 사용하는 경우에는 액세서리 본체에 절삭유가 걸리지 않도록 보호하십시오.

F3SG-R 용 레이저 포인터 *



형상사양형식
3403_lu_44_1광축 조정의 조도 조절시 F3SG-R의 광학면에 설치하고
레이저 광축 조정을 지원합니다.		◎F39-PTG



* 본 액세서리를 사용할 때는 부속품 본체에 절삭유가 걸리지 않도록 보호하십시오.

테스트로드



직경형식
φ14mmF39-TRD14
φ30mmF39-TRD30








F3SG-RE Easy 유형

본체

안전 라이트 커튼

손가락 검출 용 (최소 검출 물체 φ14mm)



형식광축 수검출 폭 (mm)
PNP 출력NPN 출력
◎F3SG-4RE0160P14◎F3SG-4RE0160N1415160
◎F3SG-4RE0240P14◎F3SG-4RE0240N1423240
◎F3SG-4RE0320P14◎F3SG-4RE0320N1431320
◎F3SG-4RE0400P14◎F3SG-4RE0400N1439400
◎F3SG-4RE0480P14◎F3SG-4RE0480N1447480
◎F3SG-4RE0560P14◎F3SG-4RE0560N1455560
◎F3SG-4RE0640P14◎F3SG-4RE0640N1463640
◎F3SG-4RE0720P14◎F3SG-4RE0720N1471720
◎F3SG-4RE0800P14◎F3SG-4RE0800N1479800
◎F3SG-4RE0880P14◎F3SG-4RE0880N1487880
◎F3SG-4RE0960P14◎F3SG-4RE0960N1495960
◎F3SG-4RE1040P14◎F3SG-4RE1040N141031,040
◎F3SG-4RE1120P14◎F3SG-4RE1120N141111,120
◎F3SG-4RE1200P14◎F3SG-4RE1200N141191,200
◎F3SG-4RE1280P14◎F3SG-4RE1280N141271,280
◎F3SG-4RE1360P14◎F3SG-4RE1360N141351,360
 F3SG-4RE1440P14 F3SG-4RE1440N141431,440
 F3SG-4RE1520P14 F3SG-4RE1520N141511,520
 F3SG-4RE1600P14 F3SG-4RE1600N141591,600
 F3SG-4RE1680P14 F3SG-4RE1680N141671,680
 F3SG-4RE1760P14 F3SG-4RE1760N141751,760
 F3SG-4RE1840P14 F3SG-4RE1840N141831,840
 F3SG-4RE1920P14 F3SG-4RE1920N141911,920
 F3SG-4RE2000P14 F3SG-4RE2000N141992,000
 F3SG-4RE2080P14 F3SG-4RE2080N142072,080



손 · 팔 검출 용 (최소 검출 물체 φ30mm)



형식광축 수검출 폭 (mm)
PNP 출력NPN 출력
◎F3SG-4RE0190P30◎F3SG-4RE0190N308190
◎F3SG-4RE0270P30◎F3SG-4RE0270N3012270
◎F3SG-4RE0350P30◎F3SG-4RE0350N3016350
◎F3SG-4RE0430P30◎F3SG-4RE0430N3020430
◎F3SG-4RE0510P30◎F3SG-4RE0510N3024510
◎F3SG-4RE0590P30◎F3SG-4RE0590N3028590
◎F3SG-4RE0670P30◎F3SG-4RE0670N3032670
◎F3SG-4RE0750P30◎F3SG-4RE0750N3036750
◎F3SG-4RE0830P30◎F3SG-4RE0830N3040830
◎F3SG-4RE0910P30◎F3SG-4RE0910N3044910
◎F3SG-4RE0990P30◎F3SG-4RE0990N3048990
◎F3SG-4RE1070P30◎F3SG-4RE1070N30521,070
◎F3SG-4RE1150P30◎F3SG-4RE1150N30561,150
◎F3SG-4RE1230P30◎F3SG-4RE1230N30601,230
◎F3SG-4RE1310P30◎F3SG-4RE1310N30641,310
◎F3SG-4RE1390P30◎F3SG-4RE1390N30681,390
◎F3SG-4RE1470P30◎F3SG-4RE1470N30721,470
◎F3SG-4RE1550P30◎F3SG-4RE1550N30761,550
◎F3SG-4RE1630P30◎F3SG-4RE1630N30801,630
◎F3SG-4RE1710P30◎F3SG-4RE1710N30841,710
◎F3SG-4RE1790P30◎F3SG-4RE1790N30881,790
◎F3SG-4RE1870P30◎F3SG-4RE1870N30921,870
◎F3SG-4RE1950P30◎F3SG-4RE1950N30961,950
 F3SG-4RE2030P30 F3SG-4RE2030N301002,030
 F3SG-4RE2110P30 F3SG-4RE2110N301042,110
 F3SG-4RE2190P30 F3SG-4RE2190N301082,190
 F3SG-4RE2270P30 F3SG-4RE2270N301122,270
 F3SG-4RE2350P30 F3SG-4RE2350N301162,350
 F3SG-4RE2430P30 F3SG-4RE2430N301202,430
 F3SG-4RE2510P30 F3SG-4RE2510N301242,510



액세서리 (별매)

한쪽 커넥터 케이블 (원형 방수 커넥터 : 케이블 부착 커넥터 소켓 편측 커넥터)



형상케이블 길이형식사양
3403_lu_15_11m◎XS5F-D421-C80-FM12 커넥터 (4 핀), 4 심
2m◎XS5F-D421-D80-F
3m◎XS5F-D421-E80-F
5m◎XS5F-D421-G80-F
10m◎XS5F-D421-J80-F



양측 커넥터 케이블 (원형 방수 커넥터 : 케이블 부착 커넥터 소켓 / 플러그 양측 커넥터)
케이블 연장 용 배선 용



형상케이블 길이형식사양
3403_lu_16_11m◎XS5W-D421-C81-F양측 M12 커넥터 (4 핀)
2m◎XS5W-D421-D81-F
3m◎XS5W-D421-E81-F
5m◎XS5W-D421-G81-F
10m◎XS5W-D421-J81-F



Y 자형 조인트 플러그 / 소켓 양측 커넥터 (Easy 유형 F3SG-RE 전용)



형상케이블 길이형식사양배선도
3403_lu_17_10.5mF39-GCNY1M12 커넥터
배선 절약 용		3403_lu_17_2



안전 라이트 커튼 장착 브래킷



형상
사양용도형식
3403_lu_6_1표준 고정 브래킷F3SG-R을 장착하기위한 브래킷.
측면 설치, 후면 설치가 가능.
(본체 표준 부속품 2 개 1 세트.
함께 수는 * 1 참조)		◎ F39-LGF
3403_lu_6_2표준 조절 손잡이F3SG-R을 설치 한 상태에서 광축 조정이 가능하다.
각도 조정 범위는 ± 15 °.
측면 설치, 후면 설치가 가능.
(별매, 2 개 1 세트.
필요한 수는 * 1 참조)		◎ F39-LGA
3403_lu_6_3상하 조절 손잡이
* 2		F3SG-R의 상하단 위치에서 사용. F3SG-R을
설치 한 상태에서 광축 조정이 가능하다.
각도 조정 범위는 ± 22.5 °.
측면 설치, 후면 설치가 가능.
(별매 4 개 1 세트)		◎ F39-LGTB
3403_lu_6_4상하 조절 손잡이
* 2
(자작)		상하 조절 손잡이 (F39-LGTB)에서
벽면 설치 부분의 손잡이를 제외한 브래킷 세트.
벽면 설치 부분은 장치에 따라 고객
에서 준비하십시오. (별매 4 개 1 세트)		◎ F39-LGTB-1



* 1. F3SG-4RE □□□□□ 14 : 검출 폭 0160 ~ 1200 : 2 세트, 검출 폭 1280 ~ 2080 : 3 세트
　　 F3SG-4RE □□□□□ 30 : 검출 폭 0190 ~ 1230 : 2 세트 검색 폭 1310 ~ 2270 : 3 세트,
　　　　　　　　　　　　　　 검출 폭 2350 ~ 2510 : 4 세트
* 2. 상하 조절 손잡이는 표준 고정 브라켓과 함께 사용할 수 없습니다. 표준 조절 손잡이와 함께 사용하십시오.
　　 상하 조절 손잡이 + 표준 조정 손잡이로 사용하는 경우
　　 F3SG-4RE □□□□□ 14 :
　　 검출 폭 1040 이하의 경우는 표준 조절 손잡이는 필요하지 않습니다. 상하 조절 손잡이 F39-LGTB (-1) × 1 세트를 구입하십시오
　　 검출 폭 1120 ~ 1920 : 상하 조절 손잡이 F39-LGTB (-1) × 1 세트 / 표준 조절 손잡이 F39-LGA × 1 세트를 구입 하십시오.
　　 검출 폭 2000 ~ 2080 : 상하 조절 손잡이 F39-LGTB (-1) × 1 세트 / 표준 조절 손잡이 F39-LGA × 2 세트를 구입 하십시오.
　　 F3SG-4RE □□□□□ 30 :
　　 검출 폭 1070 이하의 경우는 표준 조절 손잡이는 필요하지 않습니다. 상하 조절 손잡이 F39-LGTB (-1) × 1 세트를 구입하십시오
　　 검출 폭 1150 ~ 1950 : 상하 조절 손잡이 F39-LGTB (-1) × 1 세트 / 표준 조절 손잡이 F39-LGA × 1 세트를 구입
　　 하십시오.
　　 검출 폭 2030 ~ 2510 : 상하 조절 손잡이 F39-LGTB (-1) × 1 세트 / 표준 조절 손잡이 F39-LGA × 2 세트를 구입 하십시오.

F3SG-R 용 레이저 포인터


형상
사양형식
3403_lu_21_1광축 조정의 조도 조절시 F3SG-R의 광학면에 설치하고
레이저 광축 조정을 지원합니다.		◎F39-PTG

스패 터 보호 커버 (투광기 · 수광 기용 2 개 1 세트)

장착 브래킷은 스퍼터 보호 커버에 포함되어 있습니다.
검출 폭 2000mm 이상은 길이가 다른 2 종의 스패 터 보호 커버를 함께 사용하십시오.



형상적합 세이프티 라이트 커튼형식
손가락 검출 용
(최소 검출 물체 φ14mm)		손 · 팔 검출 용
(최소 검출 물체 φ30mm)
3403_lu_19_1F3SG- □ RE0160 □ 14F3SG- □ RE0190 □ 30F39-HGB0180
F3SG- □ RE0240 □ 14F3SG- □ RE0270 □ 30F39-HGB0260
F3SG- □ RE0320 □ 14F3SG- □ RE0350 □ 30F39-HGB0340
F3SG- □ RE0400 □ 14F3SG- □ RE0430 □ 30F39-HGB0420
F3SG- □ RE0480 □ 14F3SG- □ RE0510 □ 30F39-HGB0500
F3SG- □ RE0560 □ 14F3SG- □ RE0590 □ 30F39-HGB0580
F3SG- □ RE0640 □ 14F3SG- □ RE0670 □ 30F39-HGB0660
F3SG- □ RE0720 □ 14F3SG- □ RE0750 □ 30F39-HGB0740
F3SG- □ RE0800 □ 14F3SG- □ RE0830 □ 30F39-HGB0820
F3SG- □ RE0880 □ 14F3SG- □ RE0910 □ 30F39-HGB0900
F3SG- □ RE0960 □ 14F3SG- □ RE0990 □ 30F39-HGB0980
F3SG- □ RE1040 □ 14F3SG- □ RE1070 □ 30F39-HGB1060
F3SG- □ RE1120 □ 14F3SG- □ RE1150 □ 30F39-HGB1140
F3SG- □ RE1200 □ 14F3SG- □ RE1230 □ 30F39-HGB1220
F3SG- □ RE1280 □ 14F3SG- □ RE1310 □ 30F39-HGB1300
F3SG- □ RE1360 □ 14F3SG- □ RE1390 □ 30F39-HGB1380
F3SG- □ RE1440 □ 14F3SG- □ RE1470 □ 30F39-HGB1460
F3SG- □ RE1520 □ 14F3SG- □ RE1550 □ 30F39-HGB1540
F3SG- □ RE1600 □ 14F3SG- □ RE1630 □ 30F39-HGB1620
F3SG- □ RE1680 □ 14F3SG- □ RE1710 □ 30F39-HGB1700
F3SG- □ RE1760 □ 14F3SG- □ RE1790 □ 30F39-HGB1780
F3SG- □ RE1840 □ 14F3SG- □ RE1870 □ 30F39-HGB1860
F3SG- □ RE1920 □ 14F3SG- □ RE1950 □ 30F39-HGB1940
F3SG- □ RE2000 □ 14F3SG- □ RE2030 □ 30F39-HGA1460
F39-HGA0550
F3SG- □ RE2080 □ 14F3SG- □ RE2110 □ 30F39-HGA1540
F39-HGA0550
-
F3SG- □ RE2190 □ 30		F39-HGA1620
F39-HGA0550
-F3SG- □ RE2270 □ 30F39-HGA1700
F39-HGA0550
-F3SG- □ RE2350 □ 30F39-HGA1780
F39-HGA0550
-F3SG- □ RE2430 □ 30F39-HGA1860
F39-HGA0550
-F3SG- □ RE2510 □ 30F39-HGA1940
F39-HGA0550



주. 스 팩터 보호 커버를 설치 한 경우, F3SG-R의 검출 거리는 약 10 % 저하됩니다.

테스트로드



직경형식
φ14mmF39-TRD14
φ30mmF39-TRD30














Specifications

F3SG-RA Advanced 유형

본체



형식 중 □□□□은 검출 폭 (mm)가 4 자리 숫자로 들어갑니다.

 F3SG-4RA □□□□ -14F3SG-4RA □□□□ -30
성
능		최소 검출 물체 직경불투명
φ14mmφ30mm
광축 피치10mm20mm
광축 수15 ~ 207 광축8 ~ 124 광축
렌즈 크기5.2 × 3.4 (W × H) mmφ7mm
검출 폭160 ~ 2,080mm190 ~ 2,510mm
검출 거리롱0.3 ~ 10.0m0.3 ~ 20.0m
쇼트0.3 ~ 3.0m0.3 ~ 7.0m
응답 시간ON → OFF표준 모드 : 8 ~ 18ms * 1
저속 모드 : 16 ~ 36ms * 1 * 2
OFF → ON40 ~ 90ms * 1
* 1. 단품 또는 연결시 응답 시간.
　　 단품시의 응답 시간은 아래 "형식 / 응답 시간 / 전류 / 질량"를 참조하십시오.
 icon_01연결시 응답 시간은 '안전 라이트 커튼 F3SG- □ R 시리즈
　　　사용 설명서 (카탈로그 번호 : SGFM-712) "를 참조하십시오.
* 2 설정 도구에서 선택 가능.
유효 개구 각 (EAA)
(IEC 61496-2)		투광기, 수 광기 모두 검출 거리 3m 이상일 때 ± 2.5 ° 이하
광원적외선 LED (파장 870nm)
전원 투입 후 상승 시간2s 이하
전기적
사양		전원 전압 (Vs)SELV / PELV 24 VDC ± 20 % (리플 p-p10 % 이하)
소비 전류자세한 내용은 아래 "형식 / 응답 시간 / 전류 / 질량"을 참조
제어 출력 (OSSD)PNP 또는 NPN 트랜지스터 2 출력 (DIP-SW에서 PNP 또는 NPN 선택)
부하 전류 300mA 이하, 잔류 전압 2V 이하 (케이블 연장에 의한 전압 강하 제외)
용량 부하 1μF 이하, 유도 성 부하 2.2H 이하. * 1
누설 전류 1mA 이하 (PNP), 2mA 이하 (NPN) * 2
* 1. 유도 성 부하의 값은 제어 출력이 빈번하게 ON / OFF를 반복하는 경우의 최대치입니다.
　　제어 출력을 4Hz 이하로 사용하는 경우 사용할 수있는 유도 성 부하의 값이 증가합니다.
* 2. 추가 콘덴서 등의 용량 성 부하를 포함한 소자를 연결하는 경우에 고려 해야 합니다.
보조 출력PNP 또는 NPN 트랜지스터 1 출력 (DIP-SW에서 PNP 또는 NPN 선택)
부하 전류 100mA 이하, 잔류 전압 2V 이하.
출력 동작
모드		제어 출력입 광시 ON
보조 출력제어 출력 정보 (출력 반전 : 활성화) (기본값) (설정 도구에서 선택 가능)
입력 전압ON 전압테스트 입력 :
　24V 현재 : 9V ~ Vs (싱크 전류 3mA 이하) *
　0V 활성화 : 0 ~ 3V (소스 전류 3mA 이하)
뮤팅 입력 A / B :
　PNP : Vs-3V ~ Vs (싱크 전류 3mA 이하) *
　NPN : 0 ~ 3V (소스 전류 3mA 이하)
리셋 입력 :
　PNP : Vs-3V ~ Vs (싱크 전류 5mA 이하) *
　NPN : 0 ~ 3V (소스 전류 5 mA 이하)
OFF 전압테스트 입력 :
　24V 현재 : 0 ~ 1.5V 또는 오픈
　0V 활성화 : 9V ~ Vs 또는 오픈
뮤팅 입력 A / B 리셋 입력 :
　PNP : 0V ~ 1 / 2Vs 또는 오픈 *
　NPN : 1 / 2Vs ~ Vs 또는 오픈 *
* 여기에서 Vs는 사용 환경에서의 전원 전압 값입니다.
과전압 카테고리
(IEC 60664-1)		II
표시 등자세한 내용은 아래 "표시 등"을 참조
보호 회로출력 부하 단락 보호, 전원 역 접속 보호
절연 저항20MΩ 이상 (DC500 V 메가에서)
내전압AC1,000V 50 / 60Hz 1 분
기
능
사
양		상호 간섭 방지 기능
(스캔 코드)		이 기능은 2 세트 간의 상호 간섭을 방지 할 수 있습니다.
직렬 연결 기능연결 수 : 3 세트까지
총 광축 수 : 255 광축까지
연결된 센서 사이의 케이블 길이 : 최대 10m (연결 케이블 (F39-JGR2W)과
본체의 케이블 제외)
테스트 기능자체 검사 (Power-On 및 통전시)
외부 테스트 (테스트 입력에 의한 투광 정지 기능)
안전 관련 기능인터록
외부 릴레이 모니터 (EDM)
프리 리셋
픽스 블랭킹 / 플로팅 블랭킹
리 듀스 드 레졸루션
뮤팅 / 오버라이드
스캔 코드 전환
PNP / NPN 선택
응답 시간 변경
환
경
사
양		주위 온도작동시-10 ~ 55 ℃ (단 결빙되지 않을 것)
저장시-25 ~ 70 ℃
주위 습도작동시35 ~ 85 % RH (단 결로가 없을 것)
저장시35 ~ 95 % RH
사용 주위 조도백열 램프 : 수광면 조도 3,000 lx 이하
태양 광 : 수광면 조도 10,000 lx 이하
보호 구조 (IEC 60529)IP65 및 IP67
진동 (IEC 61496-1)10 ~ 55Hz, 복 진폭 0.7mm 3 축 각 축 모두 20 청소
충격 : (IEC 61496-1)100m / s 2 , 3 축 각 축 모두 1000 회
오염도 (IEC 60664-1)오염도 3
연
결
사
양		전원 케이블연결 방식M12 커넥터 : 5 핀 (투광기), 8 핀 (수신기),かん合時IP67 등급,
프리 와이어 타입
심수투광기 측 : 5 심, 수 광기 측 : 8 심
케이블 길이0.3m
케이블 직경6mm
허용 굽힘 RR5mm
직렬 연결
케이블		연결 방식M12 커넥터 : 5 핀 (투광기), 8 핀 (수신기), かん合時 IP67 등급
심수투광기 측 : 5 심, 수 광기 측 : 8 심
케이블 길이0.2m
케이블 직경6mm
허용 굽힘 RR5mm
연장 케이블
- 한쪽 커넥터
데이터 케이블
- 양쪽 커넥터
데이터 케이블		연결 방식M12 커넥터 : 5 핀 (투광기), 8 핀 (수신기), かん合時 IP67 등급
심수투광기 측 : 5 심, 수 광기 측 : 8 심
케이블 길이 자세한 내용은 "종류 / 가격"을 참조
케이블 직경6.6mm
허용 굽힘 RR36mm
전원 케이블 연장최대 100m
재
질		재질케이스 : 알루미늄
캡 : PBT
광학 커버 : PMMA
케이블 : 내유성 PVC
장착 브래킷 : ZDC2
FE 플레이트 : SUS
질량자세한 내용은 아래 "형식 / 응답 시간 / 전류 / 질량"을 참조
부속품안전상의주의, 빠른 설치 구성 설명서 표준 고정 브래킷 * ,
문제 해결 가이드 스티커, 경고 영역 라벨
* 함께 제공되는 표준 고정 브라켓의 수량은 검출 폭에 따라 달라집니다.
[F3SG-4RA □□□□ -14]
- 검출 폭 0160 ~ 1200 : 2 세트
- 검출 폭 1280 ~ 2080 : 3 세트
[F3SG-4RA □□□□ -30]
- 검출 폭 0190 ~ 1230 : 2 세트
- 검출 폭 1310 ~ 2270 : 3 세트
- 검출 폭 2350 ~ 2510 : 4 세트
규
격
적
합		규정 준수자세한 내용은 아래 "법규 및 규격"참조
ESPE 타입
(IEC 61496-1)		유형 4
성능 수준
(PL) / 안전 카테고리		PLe / 안전 카테고리 4 (EN ISO 13849-1 : 2015)
PFH D1.1 × 10 -8 (IEC 61508)
보증 시험 간격 T M20 년 (IEC 61508)
SFF99 % (IEC 61508)
HFT1 (IEC 61508)
분류B 형 (IEC 61508-2)






형식 / 응답 시간 / 전류 / 질량

F3SG-4RA □□□□ -14

형식광축 수검출 폭
[mm]		반응 시간 [ms] * 1소비 전류 [mA]질량 [kg]
ON →
OFF * 2		OFF (동기화)
→ ON		OFF (비동기)
→ ON		투광기수광기단품
* 3		총
무게
* 4
F3SG-4RA0160-141516084014040750.72.0
F3SG-4RA0240-142324084014045750.92.3
F3SG-4RA0320-143132084014055751.12.6
F3SG-4RA0400-143940084014060801.32.9
F3SG-4RA0480-1447480136516550801.53.2
F3SG-4RA0560-1455560136516555801.73.5
F3SG-4RA0640-1463640136516560851.93.9
F3SG-4RA0720-1471720136516565852.14.2
F3SG-4RA0800-1479800136516565902.34.5
F3SG-4RA0880-1487880136516570902.64.8
F3SG-4RA0960-1495960136516575902.85.1
F3SG-4RA1040-141031040136516580953.05.4
F3SG-4RA1120-141111120136516585953.25.7
F3SG-4RA1200-1411912001365165901003.46.0
F3SG-4RA1280-1412712801365165951003.66.4
F3SG-4RA1360-1413513601365165951053.86.7
F3SG-4RA1440-1414314401890190851054.07.0
F3SG-4RA1520-1415115201890190901054.27.3
F3SG-4RA1600-1415916001890190901104.47.6
F3SG-4RA1680-1416716801890190951104.77.9
F3SG-4RA1760-14175176018901901001154.98.2
F3SG-4RA1840-14183184018901901001155.18.5
F3SG-4RA1920-14191192018901901051205.38.8
F3SG-4RA2000-14199200018901901051205.59.2
F3SG-4RA2080-14207208018901901101255.79.5

* 1 최소 검출 물체를 유지할 수있는 테스트로드의 최대 동작 속도는 2.0m / s입니다.
* 2 위의 응답 시간은 스캔 코드를 코드 B로 설정했을 때의 값입니다. 코드 A 설정시 응답 시간은 위의 값보다 1ms 짧아집니다.
* 3. 단품 질량은 투수광기 각 1 개의 질량입니다.
* 4. 총 무게는 투수광기 각 1 대 및 부속품 등을 포함한 포장 상태에서의 질량입니다.








F3SG-4RA □□□□ -30

형식광축 수검출 폭
[mm]		반응 시간 [ms] * 1소비 전류 [mA]질량 [kg]
ON →
OFF * 2		OFF (동기화)
→ ON		OFF (비동기)
→ ON		투광기수광기단품
* 3		총 무게
* 4
F3SG-4RA0190-30819084014035750.62.1
F3SG-4RA0270-301227084014035750.92.4
F3SG-4RA0350-301635084014040751.12.7
F3SG-4RA0430-302043084014045751.33.0
F3SG-4RA0510-302451084014050751.53.3
F3SG-4RA0590-302859084014050751.73.6
F3SG-4RA0670-303267084014055751.93.9
F3SG-4RA0750-303675084014060802.14.2
F3SG-4RA0830-304083084014065802.34.5
F3SG-4RA0910-3044910136516550802.54.8
F3SG-4RA0990-3048990136516550802.75.1
F3SG-4RA1070-30521070136516555802.95.4
F3SG-4RA1150-30561150136516555853.15.7
F3SG-4RA1230-30601230136516555853.36.0
F3SG-4RA1310-30641310136516560853.56.3
F3SG-4RA1390-30681390136516560853.86.6
F3SG-4RA1470-30721470136516565854.06.9
F3SG-4RA1550-30761550136516565904.27.2
F3SG-4RA1630-30801630136516570904.47.5
F3SG-4RA1710-30841710136516570904.67.8
F3SG-4RA1790-30881790136516570904.88.1
F3SG-4RA1870-30921870136516575905.08.4
F3SG-4RA1950-30961950136516575955.28.7
F3SG-4RA2030-301002030136516580955.49.0
F3SG-4RA2110-301042110136516580955.69.3
F3SG-4RA2190-301082190136516585955.89.6
F3SG-4RA2270-3011222701365165851006.09.9
F3SG-4RA2350-3011623501365165851006.210.2
F3SG-4RA2430-3012024301365165901006.410.5
F3SG-4RA2510-3012425101365165901006.710.8

* 1 최소 검출 물체를 유지할 수있는 테스트로드의 최대 동작 속도는 2.0m / s입니다.
* 2 위의 응답 시간은 스캔 코드를 코드 B로 설정했을 때의 값입니다. 코드 A 설정시 응답 시간은 위의 값보다 1ms 짧아집니다.
* 3. 단품 질량은 투수광기 각 1 개의 질량입니다.
* 4. 총 무게는 투수광기 각 1 대 및 부속품 등을 포함한 포장 상태에서의 질량입니다.









법규 및 규격1.　F3SG-R은 노동 안전 위생법 제44조의 2에 따른 「형식 검정」을 받지 않았습니다.
따라서 F3SJ-A를 일본 국내에서 동법 제42조에 규정된 「프레스 기계 또는 전단기의 안전 장비」로 사용할 경우에는 기계 제어 시스템으로 검증 받을 필요가 있 습니다.

2.　F3SG-R은 EU(유럽 연합) 기계 지령 부속서V 제2항에 지정된 전기 감지식 보호 장비(ESPE: Electro-Sensitive Protective Equipment)입니다.

3.　EC 적합 선언 오므론은 F3SG-R이 아래와 같은 EC 지령의 요구에 적합하고 있음을 선언합니다.
기계 지령 2006/42/EC
EMC 지령 2004/108/EC

4.　적합 규격

      (1) 유럽 규격
            EN61496-1(타입4 ESPE), EN 61496-2(타입4 AOPD),
            EN61508-1~4(SIL3), EN ISO 13849-1:2008(PL e, 카테고리4)
      (2) 국제 규격
            IEC61496-1(타입4 ESPE), IEC61496-2(타입4 AOPD),
            IEC61508~4(SIL 3), ISO 13849-1:2006(PL e, 카테고리4)
      (3) JIS 규격
            JIS B 9704-1(타입4 ESPE), JIS B 9704-2(타입4 AOPD)
      (4) 북미 규격
           UL61496-1(타입4 ESPE), UL61496-2(타입4 AOPD), UL508, UL1998,
           CAN/CSA C22.2 No.14, CAN/CSA C22.2 No.0.8
      (5) 중국 규격
           GB4584(프레스기용 광전 보호 장비 기술 조건)

5.　제3자 인증
      (1) TÜV SÜD
            ㆍEC 형식 시험 인증:
                 EU 기계 지령, 타입4 ESPE(EN61496-1), 타입4 AOPD(EN 61496-2)
            ㆍ인증:
                타입4 ESPE(EN61496-1), 타입4 AOPD(EN61496-2), EN 61508-1~4(SIL 3),
                EN ISO 13849-1:2008(PL e, 카테고리4)
      (2) UL
            ㆍUL 리스팅 타입4 ESPE(UL61496-1), 타입4 AOPD(UL61496-2), UL508, UL1998, CAN/CSA C22. 2 No.14,
                CAN/CSA C22.2 No.0.8
      (3) 중국 국가 주조 단조 기계 품질 감독 검사 중심
            ㆍ인증:
                GB4584(프레스기용 광전 보호 장비 기술 조건)

6.　기타 규격
       F3SG-R은 아래와 같은 규격을 고려해서 설계되었습니다. 또한 최종 시스템이 아래의 규격, 규제에 적합하기 위해서는 관련
       된 모든 규격, 법규, 규제에 따라 설계하고 사용해 주십시오. 불분명한 사항은 UL 등 전문 기관에 문의해 주십시오.
         ㆍ유럽 규격 EN415-4, EN691-1, EN692, EN693, IEC/TS 62046
         ㆍ미국 노동 안전 위생 규칙 OSHA 29 CFR 1910.212
         ㆍ미국 노동 안전 위생 규칙 OSHA 29 CFR 1910.217
         ㆍ미국 규격 ANSI B11.1 to B11.19
         ㆍ미국 규격 ANSI/RIA R15.06
         ㆍ캐나다 규격 협회 CSA Z142, Z432, Z434
         ㆍSEMI 스탠다드　SEMI S2
         ㆍ후생노동성 「기계의 포괄적인 안전 기준에 관한 지침」 2007년 7월 31일 기발 제0731001호
         ㆍ중국 규격 GB17120, GB27607

7. 한국 국내 규격에 대해서는 당사에 문의해 주십시오.


표시 등

투광기

표시 이름표시 색점등점멸
테스트TEST녹색-외부 테스트 중에 점멸
검출 거리LONG녹색검출 거리 변경 기능이 롱 모드일 때 점등DIP-SW 설정 에러 또는 검출 거리 변경 설정 에러가 락 아웃일 때 점멸
전원POWER녹색투광기의 전원이 투입되어있을 때 점등노이즈에 의한 이상시 점멸
락
아웃		LOCKOUT적색-투광기 측이 락 아웃일 때 점멸



수광기
표시 이름표시 색점등점멸
상단 입광TOP청색최상단의 광축이 입광되어있을 때 점등뮤팅/오버라이드 중 또는 캡 에러, 다른 센서 에러일 때 점멸
PNP / NPN
모드		NPN녹색DIP-SW의 PNP/NPN 선택이 NPN 모드일 때 점등-
응답 시간SLOW녹색응답 시간 변경 기능이 유효일 때 점등-
시퀀스 에러SEQ황색-뮤팅 기능 또는 프리 리셋 기능 사용 시, 시퀀스 에러가 발 생하면 점멸
블랭킹BLANK녹색블랭킹 기능, 경고 영역 기능, 리듀스드 레졸루션 기능 중 한쪽이 유효일 때 점등 티칭 모드 중 또는 블랭킹 모니터 에러가 락 아웃일 때 점멸
컨피그레이션CFG녹색-티칭 모드 중, 다이내믹 뮤팅 기능이 영역 측정 중 또는 설 정값 에러 혹은 조합 구성 에러로 인한 락 아웃일 때 점멸
인터
락		INT-LK황색인터락 상태일 때 점등프리 리셋 기능 사용 시에 점멸
외부 릴레이
모니터		EDM녹색리셋 입력에 입력이 있으면 점등 *외부 릴레이 모니터 에러가 락 아웃일 때 점멸
내부 에러INTERNAL적색-내부 에러가 락 아웃, 전원 전압 이상 또는 노이즈로 인한 이상일 때 점멸
락 아웃LOCKOUT적색-수광기 측이 락 아웃일 때 점멸
안정 입광STB녹색입광량이 출력 ON 검출값의 170 이상일 때 점등외란광이나 진동의 영향으로 제어 출력이 순간적으로 OFF 되었을 때 점멸
ON / OFF 출력ON / OFF녹색제어 출력이 ON 일 때 점등-
적색제어 출력이 OFF일 때 또는 센서가 설정 상태일 때 점등제어 출력 에러가 락 아웃, 전원 전압 이상 또는 노이즈로 인한 이상일 때 점멸
통신COM녹색투수광기 간의 통신이 성립되었을 때 점등통신 에러가 락 아웃, 전원 전압 이상 또는 노이즈로 인한 이상일 때 점멸
하단 입광BTM청색최하단의 광축이 입광되어있을 때 점등뮤팅/오버라이드 중 또는 DIP 스위치 설정 에러가 락 아웃 일 때 점멸

* 외부 릴레이 모니터 기능 사용시의 배선, 미사용시의 배선에 관계없이 리셋 입력에 입력하는 경우 켜집니다.





인터페이스 유닛 / 사양
연결 PCPC / AT 호환 기 (Microsoft Windows를 실행하는 컴퓨터)
운영
체제 (OS)		Windows 7 (32-bit / 64-bit), Windows 8,8.1 (32-bit / 64-bit),
Windows 10 (32-bit / 64-bit)
통신 포트USB 포트 × 1
주위 온도동작시 : -10 ~ 55 ℃, 보존시 : -30 ~ 70 ℃ (단 결빙, 결로하지 않을 것)
주위 습도동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단 결로가 없을 것)



램프 / 사양
항목F39-LP
적용 센서F3SG- □ RA / RR 시리즈 (수광기)
LED 발광 색상적색 / 황색 / 녹색
전원 전압DC24V ± 20 % 리플 (pp) 10 % 이하 (센서로부터 공급)
소비 전류25mA 이하 (센서로부터 공급)
주위 온도동작시 : -10 ~ 55 ℃, 보존시 : -25 ~ 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
진동10 ~ 55Hz, 복 진폭 0.7mm, XYZ 각 방향 20 스위프
충격100m / s 2 , XYZ 각 방향 1000 회
보호 구조IP65 및 IP67 (F3SG かん合時)
연결 방식F3SG- □ RA 종단 커넥터 연결 유형
재질폴리 카보네이트 (조광 부), PBT (기타 바디 부)
질량45g (포장 상태)



F3SG-RR Robust 유형

본체


형식 중 □□□□은 검출 폭 (mm)가 4 자리 숫자로 들어갑니다.

 F3SG-
4RR □□□□ -14		F3SG-
4RR □□□□ -25
성
능		최소 검출 물체 직경 (MOS)불투명
φ14mmφ25mm
광축 피치10mm20mm
광축 수23 ~ 191 광축12 ~ 96 광축
렌즈 크기5.2 × 3.4 (W × H) mm6.0 × 5.0 (W × H) mm
검출 폭240 ~ 1,920mm
검출 거리0.3 ~ 10.0m0.3 ~ 17.0m
응답 시간ON → OFF표준 모드 : 8 ~ 18ms * 1
저속 모드 : 16 ~ 36ms * 1 * 2
OFF → ON40 ~ 90ms (동기화) 140 ~ 190ms (비동기) * 1
* 1. 단체 또는 연결시 응답 시간.
　　 자세한 내용은 아래 "형식 / 응답 시간 / 전류 / 질량"을 참조
* 2 설정 도구에서 선택 가능.
유효 개구 각 (EAA)
(IEC61496-2)		투광기, 수 광기 모두 검출 거리 3m 이상일 때 ± 2.5 ° 이하
광원적외선 LED (파장 870nm)
전원 투입 후 상승 시간2s 이하
전
기적
사양		전원 전압 (Vs)SELV / PELV24VDC ± 20 % (리플 p-p10 % 이하)
소비 전류자세한 내용은 아래 "형식 / 응답 시간 / 전류 / 질량"을 참조
제어 출력 (OSSD)PNP 또는 NPN 트랜지스터 2 출력
(설정 도구에서 PNP / NPN 선택)
부하 전류 300mA 이하, 잔류 전압 2V 이하 (케이블 연장에 의한 전압 강하 제외)
용량 부하 1μF 이하, 유도 성 부하 2.2H 이하. * 1
누설 전류 1mA 이하 (PNP), 2mA 이하 (NPN) * 2
* 1. 유도 성 부하의 값은 제어 출력이 빈번하게 ON / OFF를 반복하는 경우의 최대치입니다.
　　 제어 출력을 4Hz 이하로 사용하는 경우 사용할 수있는 유도 성 부하의 값이 증가합니다.
* 2. 추가 콘덴서 등의 용량 성 부하를 포함한 소자를 연결하는 경우에 고려 해야 합니다.
보조 출력PNP 또는 NPN 트랜지스터 1 출력
(설정 도구에서 PNP / NPN 선택)
부하 전류 100mA 이하, 잔류 전압 2V 이하
출력 동작
모드		제어 출력입 광시 ON
보조 출력제어 출력 정보 (출력 반전 : 활성화) (기본값)
(설정 도구에서 선택 가능)
입력 전압외부
릴레이
모니터
입력
(락
아웃
리셋
입력)		PNP
ON 전압 : Vs-3V ~ Vs
(단락 전류 약 6.5mA) *
OFF 전압 : 0V ~ 1 / 2Vs 또는 오픈
(단락 전류 약 8.0mA) *
NPN
ON 전압 : 0V ~ 3V
(단락 전류 약 8.0mA)
OFF 전압 : 1 / 2Vs ~ Vs 또는 오픈
(단락 전류 약 6.5mA) *
뮤
팅
입력 A / B		PNP
ON 전압 : Vs-3V ~ Vs
(단락 전류 약 3.0mA) *
OFF 전압 : 0V ~ 1 / 2Vs 또는 오픈
(단락 전류 약 5.0mA) *
NPN
ON 전압 : 0V ~ 3V
(단락 전류 약 5.0mA)
OFF 전압 : 1 / 2Vs ~ Vs 또는 오픈
(단락 전류 약 3.0mA) *
테스트
입력		24V 활성 설정시
ON 전압 : 9V ~ Vs
(단락 전류 약 2.5mA) *
OFF 전압 : 0 ~ 1.5V 또는 오픈
(단락 전류 약 2.0mA)
0V 활성화 설정시
ON 전압 : 0 ~ 3V
(단락 전류 약 2.0mA )
OFF 전압 : 9V ~ Vs 또는 오픈
(단락 전류 약 2.5mA) *
* 여기에서 Vs는 사용 환경에서의 전원 전압 값입니다.
과전압 카테고리
(IEC60664-1)		II
표시 등자세한 내용은 아래 "표시 등"을 참조
보호 회로출력 부하 단락 보호, 전원 역 접속 보호
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,000V 50 / 60Hz 1 분
기
능
사
양		상호 간섭 방지 기능
(스캔 코드)		이 기능은 2 세트 간의 상호 간섭을 방지 할 수 있습니다.
직렬 연결 기능연결 수 : 3 세트까지
총 광축 수 : 255 광축까지
연결된 센서 사이의 케이블 총 길이 : 최대 10m
(연결 케이블 (F39-JGR2WTS)과 본체의 케이블 제외)
테스트 기능자체 검사 (Power-On 및 통전시)
외부 테스트 (테스트 입력에 의한 투광 정지 기능)
안전 관련 기능인터록
외부 릴레이 모니터 (EDM)
프리 리셋
픽스 블랭킹 /
플로팅 블랭킹
리 듀스 드 레졸루션
뮤팅 / 오버라이드
스캔 코드 전환
PNP / NPN 선택
응답 시간 변경
환
경
사
양		주위 온도동작시-10 ~ 55 ℃ (단 결빙되지 않을 것)
보관시-25 ~ 70 ℃
주위 습도동작시35 ~ 85 % RH (단 결로가 없을 것)
보관시35 ~ 95 % RH
사용 주위 조도백열 램프 : 수광면 조도 3,000lx 이하
태양 광 : 수광면 조도 10,000lx 다음
보호 구조 (IEC60529)IP65 / IP67 (IEC60529) IP67G (JIS C 0920 부속서 1)
진동 (IEC61496-1)10 ~ 55Hz, 복 진폭 0.7mm 3 축 각 축 모두 20 청소
충격 : (IEC61496-1)100m / s 2 , 3 축 각 축 모두 1000 회
오염도 (IEC60664-1)오염도 3
연
결
사
양		전원
케이블		연결 방식M12 커넥터 8 핀 (투광기 / 수 광기) 프리 와이어 타입
결합시 IP67 등급, IP67G (JIS C 0920 부속서 1) * *
내유 케이블 (F39-JD □□ RA- □)이 제대로 연결된 상태에서 보호 구조 성능입니다.
심수투광기 측 : 5 심, 수 광기 측 : 8 심
케이블 길이0.3m
케이블 직경6mm
허용 굽힘 RR36mm
직렬 연결
케이블		연결 방식M12 커넥터 8 핀 (투광기 / 수 광기) 결합시 IP67 등급
심수투광기 측 : 5 심, 수 광기 측 : 8 심
케이블 길이0.3m
케이블 직경6mm
허용 굽힘 RR5mm
내유
케이블
F39-JD □ RA- □
- 한쪽 커넥터
케이블		연결 방식M12 커넥터 8 핀 (투광기 / 수 광기) 프리 와이어 타입
결합시 IP67 등급, IP67G (JIS C 0920 부속서 1) * *
전원 케이블과 제대로 연결된 상태에서 보호 구조 성능입니다.
　케이블 심선이 나와있는 부분은 본 성능되지 않습니다.
심수투광기 측 : 5 심, 수 광기 측 : 8 심
케이블 길이 자세한 내용은 "종류 / 가격"을 참조
케이블 직경6mm
허용 굽힘 RR36mm
연장 케이블
F39-JD □ A
- 한쪽 커넥터
케이블
F39-JD □ B
- 양쪽 커넥터
케이블		연결 방식M12 커넥터 8 핀 (투광기 / 수 광기) 결합시 IP67 등급
심수투광기 측 / 수 광기 측 : 8 심
케이블 길이 자세한 내용은 "종류 / 가격"을 참조
케이블 직경6.6mm
허용 굽힘 RR36mm
전원 케이블 연장최대 100m (투광기 측 / 수 광기 측)
재
질		재질케이스 : 알루미늄
캡 : PBT
광학 커버 : PMMA
케이블 : 불소 수지 케이블
FE 플레이트 : SUS
질량자세한 내용은 아래 "형식 / 응답 시간 / 전류 / 질량"을 참조
부속품안전상의주의, 빠른 설치 가이드,
문제 해결 가이드 스티커, 경고 영역 라벨,
종단 캡 (외부 테스트 입력 기능 전환 용)
규
격
적
합		준수자세한 내용은 아래 "법규 및 규격"참조
성능 수준
(PL) / 안전 카테고리		PL e / 안전 카테고리 4 (EN ISO 13849-1 : 2015)
PFH D1.1 × 10 -8 (IEC 61508)
보증 시험 간격 T M20 년 (IEC 61508)
SFF99 % (IEC 61508)
HFT1 (IEC 61508)
분류B 형 (IEC 61508-2)



Bluetooth 사양



통신 방식Bluetooth Ver3.0
통신 프로필SPP (Serial Port Pro fi le)
통신 거리약 10m 이내 (출력 : Class2) *

* 사용 환경에 따라 달라집니다.



형식 / 응답 시간 / 전류 / 질량

F3SG-4RR □□□□ -14

형식광축 수검출 폭
[mm]
(= 길이)		반응 시간 [ms] * 1소비 전류 [mA]질량 [kg]
ON →
OFF
* 2		OFF
(동기화)
→ ON		OFF
(비동기)
→ ON		투광기광기단품
* 3		총
무게
* 4
F3SG-4RR0240-142324084014045750.71.5
F3SG-4RR0320-143132084014055750.91.7
F3SG-4RR0400-143940084014060801.12.0
F3SG-4RR0480-1447480136516550801.32.3
F3SG-4RR0560-1455560136516555801.52.5
F3SG-4RR0640-1463640136516560851.72.8
F3SG-4RR0720-1471720136516565851.93.1
F3SG-4RR0800-1479800136516565902.13.4
F3SG-4RR0880-1487880136516570902.43.6
F3SG-4RR0960-1495960136516575902.63.9
F3SG-4RR1040-141031040136516580952.84.2
F3SG-4RR1120-141111120136516585953.04.4
F3SG-4RR1200-1411912001365165901003.24.7
F3SG-4RR1280-1412712801365165951003.45.0
F3SG-4RR1360-1413513601365165951053.65.3
F3SG-4RR1440-1414314401890190851053.85.5
F3SG-4RR1520-1415115201890190901054.05.8
F3SG-4RR1600-1415916001890190901104.26.1
F3SG-4RR1680-1416716801890190951104.46.3
F3SG-4RR1760-14175176018901901001154.66.6
F3SG-4RR1840-14183184018901901001154.86.9
F3SG-4RR1920-14191192018901901051205.07.2

* 1 최소 검출 물체를 유지할 수있는 테스트로드의 최대 동작 속도는 2.0m / s입니다.
* 2 위의 응답 시간은 스캔 코드를 코드 B로 설정했을 때의 값입니다. 코드 A 설정시 응답 시간은 위의 값보다 1ms 짧아집니다.
* 3. 단품 질량은 투수광기 각 1 개의 질량입니다.
* 4. 총 무게는 투수광기 각 1 대 및 부속품 등을 포함한 포장 상태에서의 질량입니다.








F3SG-4RR □□□□ -25



형식광축 수검출 폭
[mm]
(= 길이)		반응 시간 [ms] * 1소비 전류 [mA]질량 [kg]
ON →
OFF
* 2		OFF
(동기화)
→ ON		OFF
(비동기)
→ ON		투광기광기단품
* 3		총
무게
* 4
F3SG-4RR0240-251224084014035750.71.6
F3SG-4RR0320-251632084014040750.91.9
F3SG-4RR0400-252040084014045751.12.1
F3SG-4RR0480-252448084014050751.32.4
F3SG-4RR0560-252856084014050751.52.7
F3SG-4RR0640-253264084014055751.73.0
F3SG-4RR0720-253672084014060801.93.2
F3SG-4RR0800-254080084014065802.13.5
F3SG-4RR0880-2544880136516550802.33.8
F3SG-4RR0960-2548960136516550802.54.0
F3SG-4RR1040-25521040136516555802.74.3
F3SG-4RR1120-25561120136516555852.94.6
F3SG-4RR1200-25601200136516555853.14.9
F3SG-4RR1280-25641280136516560853.35.1
F3SG-4RR1360-25681360136516560853.55.4
F3SG-4RR1440-25721440136516565853.75.7
F3SG-4RR1520-25761520136516565903.95.9
F3SG-4RR1600-25801600136516570904.16.2
F3SG-4RR1680-25841680136516570904.36.5
F3SG-4RR1760-25881760136516570904.56.7
F3SG-4RR1840-25921840136516575904.77.0
F3SG-4RR1920-25961920136516575954.97.3

* 1 최소 검출 물체를 유지할 수있는 테스트로드의 최대 동작 속도는 2.0m / s입니다.
* 2 위의 응답 시간은 스캔 코드를 코드 B로 설정했을 때의 값입니다. 코드 A 설정시 응답 시간은 위의 값보다 1ms 짧아집니다.
* 3. 단품 질량은 투수광기 각 1 개의 질량입니다.
* 4. 총 무게는 투수광기 각 1 대 및 부속품 등을 포함한 포장 상태에서의 질량입니다.









법규 및 규격

1. F3SG-RR은 노동 안전 위생법 제 44 조 두에 따르면 "형식 검정"을받지 않습니다. 따라서 F3SG-RR을 일본 국내에서 동법 제 42 조에서 정한 "프레스 기계 또는 셔의 안전 장치 "로 사용하는 경우에는 기계 제어 시스템에서 테스트를 받아 주셔야합니다.

2. F3SG-RR은 유럽 연합 (EU) 기계류 지침 부속서 V 제 2 항에 지정된 전기 감 지식 보호 장치 (ESPE : Electro-Sensitive Protective Equipment)입니다.

3. EC / EU 적합성 선언
　　오므론은 F3SG-RR은 다음 EC / EU 지침의 요구에 적합 함을 선언합니다.
　　기계류 지침 2006 / 42 / EC
　　EMC 지침 2014 / 30 / EU

4. 규정 준수
　　(1) 유럽 표준
　　　　　EN61496-1 (타입 4 ESPE), EN 61496-2 (타입 4 AOPD), EN61508-1 ~ 4 (SIL 3),
　　　　　EN ISO 13849-1 : 2015 (PL e 범주 4)
      (2) 국제 규격
　　　　　IEC61496-1 (타입 4 ESPE), IEC61496-2 (타입 4 AOPD), IEC61508-1 ~ 4 (SIL 3),
　　　　　ISO 13849-1 : 2015 (PL e 범주 4)
      (3) JIS 규격
　　　　　JIS B 9704-1 (유형 4 ESPE), JIS B 9704-2 (유형 4 AOPD)
      (4) 북미 규격
　　　　　UL61496-1 (타입 4 ESPE), UL61496-2 (타입 4 AOPD), UL508, UL1998 ,
　　　　　CAN / CSA C22.2 No.14, CAN / CSA C22.2 No.0.8

5. 제 3 자 인증
　　(1) TÜV SÜD
　　　　　· EC 형식 시험 인증 :
　　　　　　EU 기계류 지침 유형 4 ESPE (EN61496-1), 타입 4 AOPD (EN 61496-2)
　　　　　· 인증 :
　　　　　　유형 4 ESPE (EN61496-1) 유형 4 AOPD (EN61496-2),
　　　　　　EN 61508-1 ~ 4 (SIL 3), EN ISO 13849-1 : 2015 (PL e 범주 4) (2) UL
　　　　　· UL 등재
　　　　　　타입 4 ESPE (UL61496-1) 유형 4 AOPD (UL61496-2), UL508, UL1998,
　　　　　　CAN / CSA C22.2 No.14, CAN / CSA C22.2 No.0.8

6. 기타 규격
　　F3SG-RR은 다음의 규격을 고려한 설계가되어 있습니다. 또한, 최종 시스템을 아래의 표준, 규정을 준수하기 위해
　　에 관련된 모든 규격, 법규, 규정에 따라 설계, 사용하십시오. 문의 사항은 UL 등의 전문 기관에
　　상담하십시오.
　　· 유럽 규격 EN415-4, EN691-1, EN692, EN693 IEC / TS 62046
　　· 미국 노동 안전 위생 규칙 OSHA 29 CFR 1910.212
　　· 미국 노동 안전 위생 규칙 OSHA 29 CFR 1910.217
　　· 미국 표준 ANSI B11.1 to B11.19
　　· 미국 표준 ANSI / RIA R15.06
　　캐나다 표준 협회 CSA Z142, Z432, Z434
　　· SEMI 표준 SEMI S2
　　· 후생 노동성 「기계의 포괄적 인 안전 기준에 관한 지침」2007 년 7 월 31 일 기본 발 제 0731001 호

표시 등

투광기



표시 이름표시 색점등점멸
테스트TEST녹색-외부 테스트 중에 점멸
검출 거리LONG녹색상시 점등스캔 코드 설정 오류 잠금 때 점멸
전원POWER녹색투광기의 전원이 투입되어있을 때 점등노이즈에 의한 이상시 점멸
잠금LOCKOUT적색-투광기 측의 잠금 때 점멸



광기



표시 이름표시 색점등점멸
상단 입광TOP블루최상단의 광축이 입광 때
점등		뮤팅 / 오버라이드 중
또는 모자 오류, 다른 센서
오류 잠금 때 점멸
PNP / NPN
모드		NPN녹색PNP / NPN 선택 NPN 모드에있을 때
점등		-
응답 시간SLOW녹색응답 시간 변경 기능이 활성화 될 때 점등-
시퀀스
오류		SEQ황-뮤팅 기능 또는 프리 리셋
기능 사용시 시퀀스 오류가 발생할
하는 점멸
블랭킹BLANK녹색블랭킹 기능, 경고 영역 기능,
리 듀스 드 레졸루션 기능
중 하나가 활성화 될 때 점등		블랭킹 모니터 오류 락
아웃시에 점멸
구성
레이 션		CFG녹색-동적 뮤팅 기능의
영역 측정 중 또는 설정 오류
또는 조합 구성 오류에 의한
잠금시 점멸
인터
락		INT-LK황인터록 상태 일 때 점등프리 리셋 기능 사용시 점멸 (* 2)
외부 릴레이
모니터		EDM녹색리셋 입력에 입력이 있으면 점등
(* 1)		외부 릴레이 모니터 오류 락
아웃시에 점멸
내부 오류INTERNAL레드-내부 오류 잠금 전원 전압
이상 또는 노이즈에 의한 이상시 점멸
잠금LOCKOUT레드-수 광기 측의 잠금 때 점멸
안정 입광STB녹색입 광량이 출력 ON 임계 값의 170 % 이상
일 때 점등		외란 광이나 진동의 영향으로 제어 출력이
순간적으로 OFF했을 때 점멸
ON / OFF 출력ON / OFF녹색제어 출력이 ON 일 때 점등-
레드제어 출력이 OFF 일 때 점등제어 출력 오류 잠금,
전원 전압 이상 또는 노이즈에 의한
이상시 점멸
통신COM녹색투 광기 사이의 통신이 성립 할 때 점등통신 오류 잠금 전원 전압
이상 또는 노이즈에 의한 이상시 점멸
하단 입광BTM블루최하단의 광축이 입광되어있을 때 점등뮤팅 / 오버라이드 중
또는 스캔 코드 설정 오류의
잠금 때 점멸



주. F3SG-RR의 광기가 설정 상태에있는 경우, TOP, CFG, LOCKOUT, STB ON / OFF 표시등이 깜박입니다.
* 1. 외부 릴레이 모니터 기능 사용시의 배선, 미사용시의 배선에 관계없이 외부 릴레이 모니터 입력에 입력이있을 경우 점등합니다.
* 2 깜박임에 대한 자세한 내용은 "안전 라이트 커튼 F3SG- □ RR 시리즈 사용 설명서 (카탈로그 번호 : SGFM-721)"을 참조하십시오.
icon_01

인터페이스 유닛 / 사양



연결 PCPC / AT 호환 기 (Microsoft Windows를 실행하는 컴퓨터)
운영
체제 (OS)		Windows 7 (32-bit / 64-bit), Windows 8,8.1 (32-bit / 64-bit),
Windows 10 (32-bit / 64-bit)
통신 포트USB 포트 × 1
주위 온도동작시 : -10 ~ 55 ℃, 보존시 : -30 ~ 70 ℃ (단 결빙, 결로하지 않을 것)
주위 습도동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단 결로가 없을 것)



램프 / 사양



항목F39-LP
적용 센서F3SG- □ RA / RR 시리즈 (수광기)
LED 발광 색상적색 / 녹색 / 황색
전원 전압DC24V ± 20 % 리플 (pp) 10 % 이하 (센서로부터 공급)
소비 전류25mA 이하 (센서로부터 공급)
주위 온도동작시 : -10 ~ 55 ℃, 보존시 : -25 ~ 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
진동10 ~ 55Hz, 복 진폭 0.7mm, XYZ 각 방향 20 스위프
충격100m / s 2 , XYZ 각 방향 1000 회
보호 구조IP65 및 IP67 (F3SG  결합시)
연결 방식F3SG- □ RA / RR 종단 커넥터 연결 유형
재질폴리 카보네이트 (조광 부), PBT (기타 바디 부)
질량45g (포장 상태)



F3SG-RE Easy 유형

본체

형식 중 □□□□은 검출 폭 (mm)가 4 자리 숫자로 들어갑니다.



 F3SG-4RE □□□□□ 14F3SG-4RE □□□□□ 30
성
능		최소 검출 물체 직경불투명
φ14mmφ30mm
광축 피치10mm20mm
광축 수15 ~ 207 광축8 ~ 124 광축
렌즈 크기5.2 × 3.4 (W × H) mmφ7mm
검출 폭160 ~ 2,080mm190 ~ 2,510mm
검출 거리롱0.3 ~ 10.0m0.3 ~ 20.0m
쇼트0.3 ~ 3.0m0.3 ~ 7.0m
응답 시간ON → OFF5 ~ 15ms * 1
OFF → ON25 ~ 75ms * 1
* 1. 단품 또는 연결 시의 응답 시간.
　　 자세한 내용은 아래 "형식 / 응답 시간 / 전류 / 질량"을 참조
유효 개구 각 (EAA)
(IEC 61496-2)		투광기, 수 광기 모두 검출 거리 3m 이상일 때 ± 2.5 ° 이하
광원적외선 LED (파장 870nm)
전원 투입 후 상승 시간2s 이하
전기적
사양		전원 전압 (Vs)SELV / PELV 24 VDC ± 20 % (리플 p-p10 % 이하)
소비 전류자세한 내용은 아래 "형식 / 응답 시간 / 전류 / 질량"을 참조
제어 출력 (OSSD)F3SG-4RE □□□□ P □□ : PNP 트랜지스터 2 출력
F3SG-4RE □□□□ N □□ : NPN 트랜지스터 2 출력
부하 전류 300mA 이하, 잔류 전압 2V 이하 (케이블 연장에 의한 전압 강하 제외)
용량 부하 1μF 이하, 유도 성 부하 2.2H 이하. * 1
누설 전류 1mA 이하 (PNP), 2mA 이하 (NPN) * 2
* 1. 유도 성 부하의 값은 제어 출력이 빈번하게 ON / OFF를 반복하는 경우의 최대치입니다.
　　 제어 출력을 4Hz 이하로 사용하는 경우 사용할 수있는 유도 성 부하의 값이 증가합니다.
* 2. 추가 콘덴서 등의 용량 성 부하를 포함한 소자를 연결하는 경우에 고려 해야 합니다.
출력 동작
모드		제어 출력입 광시 ON
입력 전압ON 전압검출 거리 선택 입력 :
　롱 : 9V ~ Vs (싱크 전류 3mA 이하) *
　쇼트 : 0 ~ 3V (소스 전류 3mA 이하)
OFF 전압
* 여기에서 Vs는 사용 환경에서의 전원 전압 값입니다.
과전압 카테고리
(IEC 60664-1)		II
표시 등자세한 내용은 아래 "표시 등"을 참조
보호 회로출력 부하 단락 보호, 전원 역 접속 보호
절연 저항20MΩ 이상 (DC500 V 메가에서)
내전압AC1,000V 50 / 60Hz 1 분
기
능
사
양		테스트 기능자체 검사 (Power-On 및 통전시)
환
경
사
양		주위 온도동작시-10 ~ 55 ℃ (단 결빙되지 않을 것)
보존시-25 ~ 70 ℃
주위 습도동작시35 ~ 85 % RH (단 결로가 없을 것)
보존시35 ~ 95 % RH
사용 주위 조도백열 램프 : 수광면 조도 3,000 lx 이하
태양 광 : 수광면 조도 10,000 lx 이하
보호 구조 (IEC 60529)IP65 및 IP67
진동 (IEC 61496-1)10 ~ 55Hz, 복 진폭 0.7mm 3 축 각 축 모두 20 청소
충격 : (IEC 61496-1)100m / s 2 , 3 축 각 축 모두 1000 회
오염도 (IEC 60664-1)오염도 3
연
결
사
양		전원 케이블연결 방식M12 커넥터 : 4 심, 결합시 IP67 등급, 프리 와이어 타입
심수투광기 측 : 4 심, 수 광기 측 : 4 심
케이블 길이0.3m
케이블 직경6mm
허용 굽힘 RR5mm
연장 케이블
- 한쪽 커넥터
데이터 케이블
- 양쪽 커넥터
데이터 케이블		연결 방식XS5 □ -D42 □ 시리즈를 사용하십시오.
심수
케이블 길이
케이블 직경
허용 굽힘 R
전원 케이블 연장최대 100m
재
질		재질케이스 : 알루미늄
캡 : PBT
광학 커버 : PMMA
케이블 : 내유성 PVC
장착 브래킷 : ZDC2
FE 플레이트 : SUS
질량자세한 내용은 아래 "형식 / 응답 시간 / 전류 / 질량"을 참조
부속품안전상의주의, 빠른 설치 구성 설명서 표준 고정 브래킷 *
문제 해결 가이드 스티커
* 함께 제공되는 표준 고정 브라켓의 수량은 검출 폭에 따라 달라집니다.
[F3SG-4RE □□□□□ 14]
- 검출 폭 0160 ~ 1200 : 2 세트
- 검출 폭 1280 ~ 2080 : 3 세트
[F3SG-4RE □□□□□ 30]
- 검출 폭 0190 ~ 1230 : 2 세트
- 검출 폭 1310 ~ 2270 : 3 세트
- 검출 폭 2350 ~ 2510 : 4 세트
규
격
적
합		규정 준수자세한 내용은 위 "법규 및 규격"참조
ESPE 타입
(IEC 61496-1)		유형 4
성능 수준
(PL) / 안전 카테고리		PLe / 안전 카테고리 4 (EN ISO 13849-1 : 2015)
PFH D9.1 × 10 -9 (IEC 61508)
보증 시험 간격 T M20 년 (IEC 61508)
SFF99 % (IEC 61508)
HFT1 (IEC 61508)
분류B 형 (IEC 61508-2)



형식 / 응답 시간 / 전류 / 질량

F3SG-4RE □□□□□ -14



형식광축 수검출 폭
[mm]		반응 시간 [ms] * 1소비 전류 [mA]질량 [kg]
ON →
OFF		OFF (동기화)
→ ON		OFF (비동기)
→ ON		투광기수광기단품
* 2		총
무게
* 3
F3SG-4RE0160 □ 141516052512545500.61.9
F3SG-4RE0240 □ 142324052512555550.82.2
F3SG-4RE0320 □ 143132073513555551.02.5
F3SG-4RE0400 □ 143940073513565601.22.9
F3SG-4RE0480 □ 144748073513570601.43.2
F3SG-4RE0560 □ 145556073513580601.63.5
F3SG-4RE0640 □ 146364073513585651.93.8
F3SG-4RE0720 □ 147172094514580652.14.1
F3SG-4RE0800 □ 147980094514585702.34.4
F3SG-4RE0880 □ 148788094514590702.54.7
F3SG-4RE0960 □ 149596094514595752.75.0
F3SG-4RE1040 □ 141031040945145100752.95.4
F3SG-4RE1120 □ 141111120115515590753.15.7
F3SG-4RE1200 □ 141191200115515595803.36.0
F3SG-4RE1280 □ 1412712801155155100803.56.3
F3SG-4RE1360 □ 1413513601155155105853.76.6
F3SG-4RE1440 □ 1414314401155155110853.96.9
F3SG-4RE1520 □ 1415115201365165100904.17.2
F3SG-4RE1600 □ 1415916001365165105904.47.5
F3SG-4RE1680 □ 1416716801365165110954.67.9
F3SG-4RE1760 □ 1417517601365165115954.88.2
F3SG-4RE1840 □ 1418318401365165115955.08.5
F3SG-4RE1920 □ 14191192015751751101005.28.8
F3SG-4RE2000 □ 14199200015751751151005.49.1
F3SG-4RE2080 □ 14207208015751751151055.69.4



* 1 최소 검출 물체를 유지할 수있는 테스트로드의 최대 동작 속도는 2.0m / s입니다.
* 2. 단품 질량은 투수광기 각 1 개의 질량입니다.
* 3. 총 무게는 투수광기 각 1 대 및 부속품 등을 포함한 포장 상태에서의 질량입니다.

F3SG-4RE □□□□□ 30



형식광축 수검출 폭
[mm]		반응 시간 [ms] * 1소비 전류 [mA]질량 [kg]
ON →
OFF		OFF (동기화)
→ ON		OFF (비동기)
→ ON		투광기수광기단품
* 2		총
무게
* 3
F3SG-4RE0190 □ 30819052512540500.62.0
F3SG-4RE0270 □ 301227052512545500.82.3
F3SG-4RE0350 □ 301635052512550501.02.6
F3SG-4RE0430 □ 302043052512555551.22.9
F3SG-4RE0510 □ 302451052512560551.43.2
F3SG-4RE0590 □ 302859073513550551.63.5
F3SG-4RE0670 □ 303267073513555551.83.8
F3SG-4RE0750 □ 303675073513560602.04.1
F3SG-4RE0830 □ 304083073513565602.24.4
F3SG-4RE0910 □ 304491073513565602.44.7
F3SG-4RE0990 □ 304899073513570602.65.0
F3SG-4RE1070 □ 3052107073513575602.85.3
F3SG-4RE1150 □ 3056115073513580653.05.6
F3SG-4RE1230 □ 3060123073513585653.35.9
F3SG-4RE1310 □ 3064131073513585653.56.2
F3SG-4RE1390 □ 3068139094514575653.76.5
F3SG-4RE1470 □ 3072147094514580653.96.8
F3SG-4RE1550 □ 3076155094514580704.17.1
F3SG-4RE1630 □ 3080163094514585704.37.4
F3SG-4RE1710 □ 3084171094514585704.57.7
F3SG-4RE1790 □ 3088179094514590704.78.0
F3SG-4RE1870 □ 3092187094514595754.98.3
F3SG-4RE1950 □ 3096195094514595755.18.6
F3SG-4RE2030 □ 301002030945145100755.38.9
F3SG-4RE2110 □ 301042110945145100755.59.2
F3SG-4RE2190 □ 301082190115515590755.79.5
F3SG-4RE2270 □ 301122270115515595805.99.8
F3SG-4RE2350 □ 301162350115515595806.110.1
F3SG-4RE2430 □ 301202430115515595806.310.4
F3SG-4RE2510 □ 3012425101155155100806.510.7



* 1 최소 검출 물체를 유지할 수있는 테스트로드의 최대 동작 속도는 2.0m / s입니다.
* 2. 단품 질량은 투수광기 각 1 개의 질량입니다.
* 3. 총 무게는 투수광기 각 1 대 및 부속품 등을 포함한 포장 상태에서의 질량입니다.

표시 등

투광기



표시 이름표시 색점등점멸
검출 거리LONG녹색검출 거리 변경 기능이 롱 모드
에 점등		검출 거리 변경 설정 오류 잠금
때 점멸
전원POWER녹색투광기의 전원이 투입되어있을 때 점등노이즈에 의한 이상시 점멸
락
아웃		LOCKOUT적색-투광기 측의 잠금 때 점멸



수광기



표시 이름표시 색점등점멸
상단 입광TOP블루최상단의 광축이 입광되어있을 때 점등-
내부 오류INTERNAL레드-내부 오류 잠금 전원 전압
이상 또는 노이즈에 의한 이상시
점멸
잠금LOCKOUT레드-수 광기 측의 잠금 때 점멸
안정 입광STB녹색입 광량이 출력 ON 임계 값의 170 % 이상
일 때 점등		외란 광이나 진동의 영향으로 제어 출력이 순간적
으로 OFF 할 때 점멸
ON / OFF 출력ON / OFF녹색제어 출력이 ON 일 때 점등-
레드제어 출력이 OFF 일 때 점등제어 출력 오류 잠금 전원
전압 이상 또는 노이즈에 의한 이상
시 점멸
통신COM녹색투 광기 사이의 통신이 성립 할 때 점등통신 오류 잠금 전원 전압
이상 또는 노이즈에 의한 이상시
점멸
하단 입광BTM블루최하단의 광축이 입광되어있을 때 점등-

































Dimensions



(단위 : mm)

F3SG-RA Advanced 유형

표준 고정 브라켓 (F39-LGF)를 설치하는 경우

뒷면 설치시

F3SG-R 시리즈 치수 3
이미지를 클릭하면 다른 창으로 확대됩니다

측면 설치시
F3SG-R 시리즈 치수 4
이미지를 클릭하면 다른 창으로 확대됩니다
표준 조절 브래킷 (F39-LGA)를 설치하는 경우

뒷면 설치시
F3SG-R 시리즈 외형 치수 6
이미지를 클릭하면 다른 창으로 확대됩니다


측면 설치시
F3SG-R 시리즈 외형 치수 7
이미지를 클릭하면 다른 창으로 확대됩니다


상하 조절 브래킷 (F39-LGTB)과 표준 조절 브래킷 (F39-LGA)를 설치하는 경우


F3SG-4RA0190-30 및 F3SG-4RA0160-14 않은 경우의 외형도입니다.
F3SG-4RA0190-30 및 F3SG-4RA0160-14의 경우 "안전 라이트 커튼 F3SG-R 시리즈 사용자 매뉴얼"을 참조하십시오.


뒷면 설치시

F3SG-R 시리즈 외형 치수 9
이미지를 클릭하면 다른 창으로 확대됩니다


측면 설치시
F3SG-R 시리즈 외형 치수 10
이미지를 클릭하면 다른 창으로 확대됩니다
액세서리

안전 라이트 커튼 장착 브래킷


표준 고정 브라켓 (F39-LGF)

F3SG-R 시리즈 외형 치수 13


표준 조절 브래킷 (별매 : F39-LGA)

F3SG-R 시리즈 치수 14


상하 조절 브래킷 (별매 : F39-LGTB)

F3SG-R 시리즈 치수 15


안전 라이트 커튼 연결 용 케이블

투광기 용 한쪽 커넥터 케이블 (별매 : F39-JG □ AL)

F3SG-R 시리즈 치수 17



수광 기용 한쪽 커넥터 케이블 (별매 : F39-JG □ AD)

F3SG-R 시리즈 치수 18

F3SG-R 시리즈 외형 치수 19



투광기 용 양쪽 커넥터 케이블 : 케이블 연장시 연결 용 케이블 (별매 : F39-JG □ BL)

F3SG-R 시리즈 외형 ì¹˜ìˆ˜ë„ 20


수광 기용 양측 커넥터 케이블 : 케이블 연장시 연결 용 케이블 (별매 : F39-JG □ BD)

F3SG-R 시리즈 치수 21

F3SG-R 시리즈 외형 치수 22

투광기 용 직렬 연결 케이블 (별매 : F39-JGR2W-L)


F3SG-R 시리즈 치수 23
이미지를 클릭하면 다른 창으로 확대됩니다

수광 기용 직렬 연결 케이블 (별매 : F39-JGR2W-D)

F3SG-R 시리즈 치수 24
이미지를 클릭하면 다른 창으로 확대됩니다


Y 자형 조인트 플러그 / 소켓 양측 커넥터 (별매 : F39-GCNY2)


F3SG-R 시리즈 외형 치수 25


인터페이스 유닛 (별매 : F39-GIF)
F3SG-R 시리즈 외형 치수 26


스패 터 보호 커버 (별매 : F39-HGA)

F3SG-R 시리즈 치수 27



Bluetooth 통신 유닛 (별매 : F39-BT)

F3SG-R 시리즈 치수 28




램프 Bluetooth 통신 유닛 (별매 : F39-BTLP) 램프 (별매 : F39-LP)

F3SG-R 시리즈 치수 29







F3SG-RR Robust 유형

프리 위치 브래킷을 설치하는 경우

뒷면 설치시

F3SG-R 시리즈 외형 치수 32


측면 설치시

F3SG-R 시리즈 치수 33


상하 장착 브래킷 (F39-LGRTB)와 중간 장착 브래킷 (F39-LGRA)를 설치하는 경우

뒷면 설치시


F3SG-R 시리즈 외형 치수 35
이미지를 클릭하면 다른 창으로 확대됩니다

측면 설치시

F3SG-R 시리즈 치수 36
이미지를 클릭하면 다른 창으로 확대됩니다

상하 장착 브래킷 (F39-LGRTB-2)와 중간 장착 브래킷 (F39-LGRA)를 설치하는 경우

뒷면 설치시
F3SG-R 시리즈 치수 38
이미지를 클릭하면 다른 창으로 확대됩니다


측면 설치시

F3SG-R 시리즈 치수 39
이미지를 클릭하면 다른 창으로 확대됩니다






























상하 장착 브래킷 (F39-LGRTB-3)와 중간 장착 브래킷 (F39-LGRA)를 설치하는 경우

뒷면 설치시

F3SG-R 시리즈 치수 41

이미지를 클릭하면 다른 창으로 확대됩니다


측면 설치시

F3SG-R 시리즈 치수 42



이미지를 클릭하면 다른 창으로 확대됩니다






액세서리

안전 라이트 커튼 장착 브래킷

프리 위치 브래킷 중간 장착 브래킷 (별매 : F39-LGRA)

F3SG-R 시리즈 외형 치수 45


상하 장착 브래킷 (별매 : F39-LGRTB)

F3SG-R 시리즈 치수 46


상하 장착 브래킷 (별매 : F39-LGRTB-2)

F3SG-R 시리즈 치수 47


상하 장착 브래킷 (별매 : F39-LGRTB-3)

F3SG-R 시리즈 치수 48


안전 라이트 커튼 연결 용 케이블

투광기 용 한쪽 커넥터 케이블 (내유 케이블) (별매 : F39-JD □ RA-L)

F3SG-R 시리즈 외형 치수 50


수광 기용 한쪽 커넥터 케이블 (내유 케이블) (별매 : F39-JD □ RA-D)

F3SG-R 시리즈 외형 치수 51
F3SG-R 시리즈 외형 치수 52




투광기 용 한쪽 커넥터 케이블 (별매 : F39-JD □ AL)

F3SG-R 시리즈 외형 치수 53



수광 기용 한쪽 커넥터 케이블 (별매 : F39-JD □ AD)

F3SG-R 시리즈 치수 54
F3SG-R 시리즈 외형 치수 55



투광기 용 양쪽 커넥터 케이블 : 케이블 연장시 연결 용 케이블 (별매 : F39-JD □ BL)

F3SG-R 시리즈 치수 56


수광 기용 양측 커넥터 케이블 : 케이블 연장시 연결 용 케이블 (별매 : F39-JD □ BD)

F3SG-R 시리즈 외형 ì¹˜ìˆ˜ë„ 57
F3SG-R 시리즈 외형 치수 58



배선 커넥터 (별매 : F39-CN5)

F3SG-R 시리즈 치수 59



투광기 용 직렬 연결 케이블 (별매 : F39-JGR2WTS-L)

F3SG-R 시리즈 치수 60


수광 기용 직렬 연결 케이블 (별매 : F39-JGR2WTS-D)

F3SG-R 시리즈 외형 ì¹˜ìˆ˜ë„ 61
F3SG-R 시리즈 외형 치수 62



인터페이스 유닛 (별매 : F39-GIF-1)

F3SG-R 시리즈 외형 ì¹˜ìˆ˜ë„ 63



Bluetooth 통신 유닛 (별매 : F39-BT)

F3SG-R 시리즈 외형 치수 64



램프 Bluetooth 통신 유닛 (별매 : F39-BTLP) 램프 (별매 : F39-LP)

F3SG-R 시리즈 외형 치수 65



F3SG-RE Easy 유형

표준 고정 브라켓 (F39-LGF)를 설치하는 경우

뒷면 설치시

F3SG-R 시리즈 외형 치수 68
이미지를 클릭하면 다른 창으로 확대됩니다

측면 설치시

F3SG-R 시리즈 치수 69
이미지를 클릭하면 다른 창으로 확대됩니다

표준 조절 브래킷 (F39-LGA)를 설치하는 경우

뒷면 설치시

F3SG-R 시리즈 외형 치수 71
이미지를 클릭하면 다른 창으로 확대됩니다

측면 설치시

F3SG-R 시리즈 치수 72
이미지를 클릭하면 다른 창으로 확대됩니다

상하 조절 브래킷 (F39-LGTB)과 표준 조절 브래킷 (F39-LGA)를 설치하는 경우

 F3SG-4RE0190 □ 30 및 F3SG-4RE0160 □ 14 이외의 경우의 외형도입니다. F3SG-4RE0190 □ 30 및 F3SG-4RE0160 □ 14의 경우 "안전 라이트 커튼 형 F3SG-R 시리즈 사용자 매뉴얼"을 참조하십시오.

뒷면 설치시

F3SG-R 시리즈 치수 74
이미지를 클릭하면 다른 창으로 확대됩니다

측면 설치시

F3SG-R 시리즈 외형 치수 75
이미지를 클릭하면 다른 창으로 확대됩니다

액세서리

안전 라이트 커튼 장착 브래킷

표준 고정 브라켓 (별매 : F39-LGF)

F3SG-R 시리즈 외형 ì¹˜ìˆ˜ë„ 78



표준 조절 브래킷 (별매 : F39-LGA)

F3SG-R 시리즈 외형 치수 79



상하 조절 브래킷 (별매 : F39-LGTB)

F3SG-R 시리즈 외형 치수 80



안전 라이트 커튼 연결 용 케이블

원형 방수 커넥터 : 케이블 부착 커넥터 소켓 한쪽 커넥터 (별매 : XS5F-D421- □ 80-F)

F3SG-R 시리즈 외형 치수 82



원형 방수 커넥터 : 케이블 부착 커넥터 소켓 / 플러그 양측 커넥터 (별매 : XS5W-D421- □ 81-F)

F3SG-R 시리즈 외형 치수 83



Y 자형 조인트 플러그 / 소켓 양측 커넥터 (별매 : F39-GCNY1)

F3SG-R 시리즈 외형 치수 84



스패 터 보호 커버 (별매 : F39-HGA / HGB)

F3SG-R 시리즈 치수 85



F3SG-RA-01TS

표준 고정 브라켓 (F39-LGF)를 설치하는 경우

뒷면 설치시

F3SG-R 시리즈 외형 치수 88
이미지를 클릭하면 다른 창으로 확대됩니다

측면 설치시

F3SG-R 시리즈 외형 ì¹˜ìˆ˜ë„ 89
이미지를 클릭하면 다른 창으로 확대됩니다

표준 조절 손잡이 (F39-LGA)를 설치하는 경우

뒷면 설치시

F3SG-R 시리즈 외형 치수 91
이미지를 클릭하면 다른 창으로 확대됩니다

측면 설치시

F3SG-R 시리즈 외형 ì¹˜ìˆ˜ë„ 92
이미지를 클릭하면 다른 창으로 확대됩니다

상하 조절 브래킷 (F39-LGTB)과 표준 조절 브래킷 (F39-LGA)을 설치하는 경우

icon_01 F3SG-4RA0185-25-01TS 않은 경우의 외형도입니다. F3SG-4RA0185-25-01TS 경우 "안전 라이트 커튼 F3SG-4RA □□□□ -25-01TS 시리즈 사용자 매뉴얼"을 참조하십시오.

뒷면 설치시

F3SG-R 시리즈 치수 94
이미지를 클릭하면 다른 창으로 확대됩니다

측면 설치시

F3SG-R 시리즈 외형 치수 95
이미지를 클릭하면 다른 창으로 확대됩니다

액세서리

안전 라이트 커튼 장착 브래킷

표준 고정 브라켓 (별매 : F39-LGF)

F3SG-R 시리즈 치수 98



표준 조절 브래킷 (별매 : F39-LGA)

F3SG-R 시리즈 외형 ì¹˜ìˆ˜ë„ 99



상하 조절 브래킷 (별매 : F39-LGTB)

F3SG-R 시리즈 외형 ì¹˜ìˆ˜ë„ 100



안전 라이트 커튼 연결 용 케이블

투광기 용 한쪽 커넥터 케이블 (별매 : F39-JD □ AL)

F3SG-R 시리즈 외형 치수 102



수광 기용 한쪽 커넥터 케이블 (별매 : F39-JD □ AD)

F3SG-R 시리즈 외형 치수 103

F3SG-R 시리즈 치수 104



투광기 용 양쪽 커넥터 케이블 : 케이블 연장시 연결 용 케이블 (별매 : F39-JD □ BL)

F3SG-R 시리즈 외형 치수 105



수광 기용 양측 커넥터 케이블 : 케이블 연장시 연결 용 케이블 (별매 : F39-JD □ BD)

F3SG-R 시리즈 치수 106

F3SG-R 시리즈 치수 107



배선 커넥터 (별매 : F39-CN5)

F3SG-R 시리즈 치수 108



투광기 용 직렬 연결 케이블 (별매 : F39-JGR2WTS-L)

F3SG-R 시리즈 치수 109



수광 기용 직렬 연결 케이블 (별매 : F39-JGR2WTS-D)

F3SG-R 시리즈 외형 치수 110
F3SG-R 시리즈 외형 ì¹˜ìˆ˜ë„ 111



인터페이스 유닛 (별매 : F39-GIF)

F3SG-R 시리즈 외형 치수 112



스패 터 보호 커버 (별매 : F39-HGA)

F3SG-R 시리즈 외형 치수 113



Bluetooth 통신 유닛 (별매 : F39-BT)

F3SG-R 시리즈 외형 치수 114



램프 Bluetooth 통신 유닛 (별매 : F39-BTLP) 램프 (별매 : F39-LP)

F3SG-R 시리즈 외형 치수 115



F3SG-RA-02TS

프리 위치 브래킷을 설치하는 경우

뒷면 설치시

F3SG-R 시리즈 외형 치수 118



측면 설치시

F3SG-R 시리즈 치수 119



상하 장착 브래킷 (F39-LGRTB)와 중간 장착 브래킷 (F39-LGRA)를 설치하는 경우

뒷면 설치시

F3SG-R 시리즈 치수 121
이미지를 클릭하면 다른 창으로 확대됩니다

측면 설치시

F3SG-R 시리즈 외형 치수 122
이미지를 클릭하면 다른 창으로 확대됩니다

상하 장착 브래킷 (F39-LGRTB-2)와 중간 장착 브래킷 (F39-LGRA)를 설치하는 경우

뒷면 설치시

F3SG-R 시리즈 치수 124
이미지를 클릭하면 다른 창으로 확대됩니다

측면 설치시

F3SG-R 시리즈 치수 125
이미지를 클릭하면 다른 창으로 확대됩니다

상하 장착 브래킷 (F39-LGRTB-3)와 중간 장착 브래킷 (F39-LGRA)를 설치하는 경우

뒷면 설치시

F3SG-R 시리즈 치수 127
이미지를 클릭하면 다른 창으로 확대됩니다

측면 설치시

F3SG-R 시리즈 외형 치수 128
이미지를 클릭하면 다른 창으로 확대됩니다

액세서리

안전 라이트 커튼 장착 브래킷

프리 위치 브래킷 중간 장착 브래킷 (별매 : F39-LGRA)

F3SG-R 시리즈 외형 치수 131



상하 장착 브래킷 (별매 : F39-LGRTB)

F3SG-R 시리즈 치수 132



상하 장착 브래킷 (별매 : F39-LGRTB-2)

F3SG-R 시리즈 치수 133



상하 장착 브래킷 (별매 : F39-LGRTB-3)

F3SG-R 시리즈 외형 치수 134



안전 라이트 커튼 연결 용 케이블

투광기 용 한쪽 커넥터 케이블 (내유 케이블) (별매 : F39-JD □ RA-L)

F3SG-R 시리즈 외형 치수 136



수광 기용 한쪽 커넥터 케이블 (내유 케이블) (별매 : F39-JD □ RA-D)

F3SG-R 시리즈 외형 치수 137
F3SG-R 시리즈 치수 138




투광기 용 한쪽 커넥터 케이블 (별매 : 형 F39-JD □ AL)

F3SG-R 시리즈 외형 치수 139


수광 기용 한쪽 커넥터 케이블 (별매 : F39-JD □ AD)

F3SG-R 시리즈 외형 치수 140
F3SG-R 시리즈 외형 치수 141



투광기 용 양쪽 커넥터 케이블 : 케이블 연장시 연결 용 케이블 (별매 : F39-JD □ BL)

F3SG-R 시리즈 외형 치수 142



수광 기용 양측 커넥터 케이블 : 케이블 연장시 연결 용 케이블 (별매 : F39-JD □ BD)

F3SG-R 시리즈 외형 치수 143

F3SG-R 시리즈 치수 144



배선 커넥터 (별매 : F39-CN5)

F3SG-R 시리즈 치수 145



투광기 용 직렬 연결 케이블 (별매 : F39-JGR2WTS-L)

F3SG-R 시리즈 치수 146



수광 기용 직렬 연결 케이블 (별매 : F39-JGR2WTS-D)

F3SG-R 시리즈 외형 치수 147

F3SG-R 시리즈 치수 148



인터페이스 유닛 (별매 : F39-GIF-1)

F3SG-R 시리즈 치수 149



Bluetooth 통신 유닛 (별매 : F39-BT)

F3SG-R 시리즈 치수 150



램프 Bluetooth 통신 유닛 (별매 : F39-BTLP) 램프 (별매 : F39-LP)

F3SG-R 시리즈 외형 치수 151





sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.

Board
