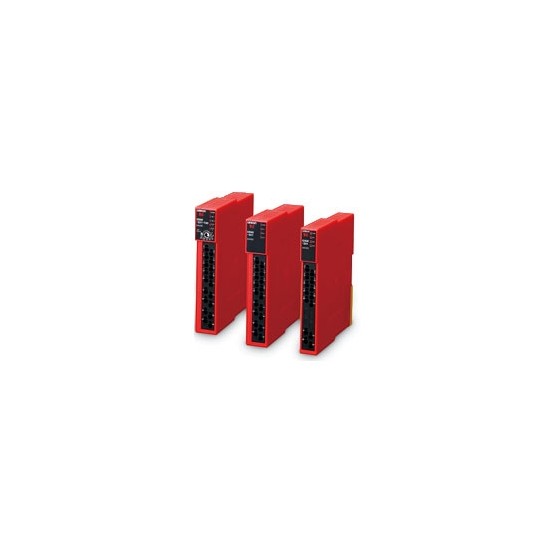

안전 릴레이 유닛

G9SE 시리즈는 다양한 소형 장치의 안전 관리에 딱 맞는 새로운 스타일의 안전 릴레이 유닛입니다. 공간 절약 설치 공정 · 보수 공수 삭감 등 모든 요소에서 고객의 비용 절감에 기여합니다.

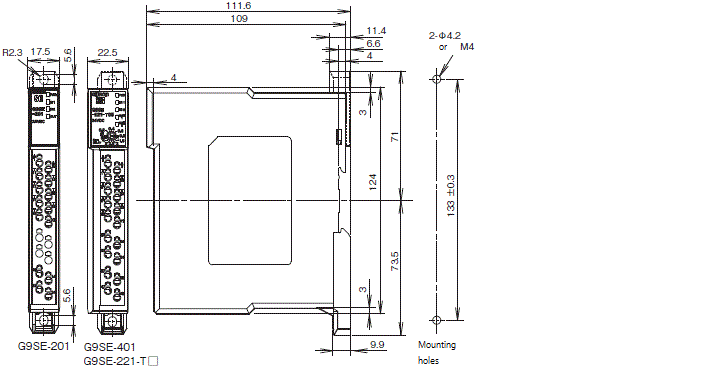

17.5mm와 22.5mm의 슬림 사이즈를 실현했습니다.
제어반 내에서 장소를 차지하지 않습니다.

EN ISO 13849-1 : PLe / 안전 범주 4
IEC 62061 : SIL3
EN81-1 / -2

전체 형식으로 비상 정지 스위치, 도어 스위치, 라이트 커튼 등의 안전 입력 기기에 대응합니다.
오프 딜레이 출력 타입도 구비했습니다.

종래는 배선 설치 방향이 상하 방향으로되어 있었기 때문에, 소형 제어반에서 충분한 작업 공간의 확보가 곤란하고, 작업 성이 저하 경향이었습니다. G9SE 시리즈는 전면에 스크류리스 클램프 단자대를 채용하여 설치하기 쉽고, 작업 시간을 크게 줄일 수 있습니다.

설비가 정지했을 때, 원인 규명에 시간을 할애하지 않겠습니까? 종래의 릴레이 유닛은 내부 릴레이 (K1 / K2) 동작 표시 기능만으로 안전 입력 기기의 작동 및 연결 상태 등을 쉽게 확인할 수없는 경우가 있었습니다. G9SE 시리즈는 직관적인 표시 기능에 일신. 안전 입력, 안전 출력 각각의 LED가 장치의 작동 상태를 표시하고 설치시 · 보수시의 공수 삭감에 공헌합니다.

* 1 오프 지연 시간은 16 단계로 조절합니다. 다음 시간을 설정할 수 있습니다.
　　　　T05 : 0 / 0.1 / 0.2 / 0.3 / 0.4 / 0.5 / 0.6 / 0.7 / 0.8 / 1 / 1.5 / 2 / 2.5 / 3 / 4 / 5 초
　　　　T30 : 0 / 1 / 2 / 4 / 5 / 6 / 7 / 8/9/10/12/14/16/20/25/30 초
* 2. OFF 딜레이 출력 지연 시간을 0 초로 설정하면 즉시 출력으로 사용이 가능합니다.
* 3. PNP 트랜지스터 출력

* 1 부하에 공급되는 전력은 포함되지 않습니다.
* 2. 작업 시간은 안전 입력 및 피드백 리셋 입력이 활성화 된 후 안전 출력이 활성화 될 때까지의 시간에서 접점 바운스 시간을 포함하지 않습니다.
* 3 : 정상적인 작동시 동작 시간을 나타냅니다. 부정 기적으로 실시하는 추가 안전 출력 부의 진단 시간을 포함하면 작동 시간은 최대 500ms입니다.
* 4. 응답 시간은 안전 입력이 꺼져 후 안전 순시 출력이 해제 될 때까지의 시간에서 접점 바운스 시간을 포함합니다.
* 5. 초기 값입니다. 측정 조건 : DC5V 1A 전압 강하 법에 의한 다.
* 6. 조건 : 단락 보호 장치 8A 휴즈 속단 형 (IEC60127)을 사용
* 7. 제품을 설치면에 나사로 고정 된 조건의 값입니다. DIN 레일 장착시 진동이 작은 환경 (기준 : 편 진폭 0.15mm (복 진폭 0.3mm) 이하)에서 사용하십시오.
