세이프티 라이트 커튼 요약정보 및 구매

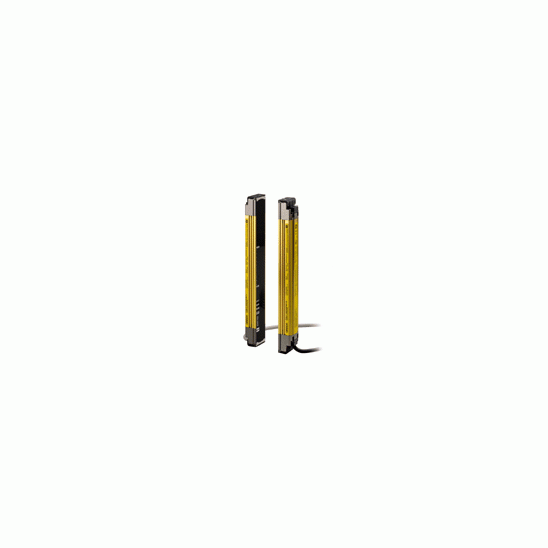

F3SJ 시리즈

▶ 3 가지 타입으로 낭비 없는 안전 대책을 실현 타입4 PLe / SIL3 대응

※ F39-JC□A 시리즈 / JC□B 시리즈/는 2015년 3월 , F39-TR 시리즈는
2018년 3월말에 생산 종료 예정

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 말굽형·반사형 커넥터타입 포토마이크로센서 다음 상품 안전 라이트 커튼

상품 상세설명

Features

SD-Manager (F39-GWUM) F3SJ-A 타입 전용 라이트커튼 설정 툴 다운받기

F3SJ Basic Circuit Diagrams 다운받기

취부 공수 약 1 / 2 *하고, 도입 비용을 절감할 수 있습니다. 우선 "EASY 유형"에서

* 당사 기존 제품과 비교

간단한 기능 검색 우선 기계를 안전하게

사람을 찾으면 기계 중지 등 간단하고 완벽한 기능을 제공합니다. 감지 범위와 센서 길이가 동일한 디자인이기 때문에 낭비가 없습니다.

취부 공수 약 1/2.
또한 응답 속도의 고정화에서 안전 거리 계산도 쉽게

적은 배선 수와 기존 알루미늄 프레임에 원터치 피팅 레이저 포인터에 의한 간단한 광축 조정 등으로 당사의 기존 제품에 비해 설치 공수 약 1/2을 실현. 응답 속도의 고정화에서 안전 거리 계산도 간단합니다.

글로벌 안심

오므론의 글로벌 네트워크에서 지원하기 때문에 안심하고 사용하실 수 있습니다.

내 노이즈 성 향상에 문제 감소

기계의 생산성에 영향을주는 노이즈 내성을 향상.
이렇게하면 노이즈로 인해 기계가 정지하는 트러블의 감소를 실현.

오류를 쉽게 표시

오류의 내용이 그 자리에서 직관적으로 알 수 있듯이 오류 유형 표시가 가능. 대응표를 보지 않아도 오류 내용을 파악할 수 있으므로 문제시 신속하게 대응할 수 있습니다.

직렬 연결 · 뮤팅 기능을 탑재, 다양한 현장에 맞는 "BASIC 유형"

3 열 직렬 연결

최대 3 열까지의 직렬 연결이 가능하다. ㄷ자이나 L 자형 등에도 장착 가능. 전선도 함께 할 수 있으므로 배선이 가능합니다.

통근 문제시에도 LED로 확인

워크 통과시 등에 일시적으로 라이트 빔을 무효화 할 수 뮤팅 기능을 탑재. 만일 문제도 LED 표시 패턴에서 오류를 한눈에 알 수 있으므로, 설치가 간단합니다

EASY 유형을 상속

폭 넓은 전원 전압 사양과 내 노이즈 성,보기 오류 표시, 응답 속도의 고정화 등의 기본 기능은 EASY 유형을 계승. 설계에서 설치, 운용 등 각 단계에서의 공정 수 삭감이 가능합니다.

손가락 감지 및 특수 용도에의 대응을 가능하게하는 강력한 "ADVANCED 유형"

설정 상태 확인이 가능한 도구

ADVANCED 유형 (F3SJ-A) 도구 "SD Manager"에서 모든 기능 설정 및 상태 확인을 PC에서 할 수 있습니다. 복잡한 설정이 가능합니다.

최소 검출 물체의 손가락 감지

위험 원까지의 거리가 짧은 곳에서도 사용할 수 있도록 최소 검출 물체 φ14mm의 손가락 감지 모델을 라인업하고 있습니다.

다채로운 뮤팅도 가능

워크가 통과하는 부분의 광축을 무효화하는 부분 뮤팅 및 기계 · 로봇 등의 위치를 검출하여 광축을 무효화하는 위치 검출 뮤팅 기능을 탑재.

부분 뮤팅

위치 검출 뮤팅

해당 광축을 무효화하는 블랭킹

라이트 커튼의 감지 영역에 기계 설비의 일부가있는 경우에 해당 광축을 무효화 할 수 있습니다. 고정 된 부분뿐만 아니라 가동하는 부분이있는 경우에도 대응할 수 있습니다.

픽스 블랭킹

플로팅 블랭킹

정지하기 전에 위험을 알리는 경고 영역 설정

정상적인 사용의 경우, 라이트 커튼의 설정 영역에 들어가면 기계가 즉시 중지되지만 기계가 정지하기 전에 작업자에게 위험을 알리는 기능입니다. 작업자의 부주의로 인한 가동 중단을 방지 할 수 있습니다.

직렬 연결 센서간에 분할

단독 센서의 2 분할도 가능

설치해 용이성, 사용의 용이성을위한 수많은 연구가되어 있습니다.

설치해 편의성을 추구 한 빠른 마운트 브래킷 *

* 별매입니다

오므론 자신의 손잡이로 알루미늄 프로파일의 설치 공수를 1/5 (당사 기존 제품 대비) 감소했다.
좌우의 움직임도 부드러운 때문에 광축 맞춤도 간단합니다.　　　　　　　　[특허 출원 중]

광축 조정을 한 눈에 볼 TOP-BTM 청색 LED

투광기와 수 광기에 (TOP)와 아래 (BTM)의 청색 LED에서 간단한 정렬이 가능합니다.
청색 LED 점등시 위치가 일치하는지 한눈에 알 수 있습니다.

더 사용하기 쉽고, 설정 가능한 안전 라이트 커튼에.

레이저 광으로 광축 맞춤이 쉽게 할 수있는 레이저 포인터 *

* 별매입니다

어느 방향으로 얼마나 어긋나 있는지, 특히 장거리 광축 조정이 용이합니다.
설치 시간을 약 60 % 줄일 수 있습니다.

에러 내용을 한눈에 알 에러 표시

본체에 포함 된 오류 내용별로 점등하기 때문에 오류 상황을 금방 알 수 있습니다.
설명서를 보지 않아도 오류 메시지를 해독 할 수 있습니다.

업계 최초! 뮤팅시 오류 표시

뮤팅시 오류 원인을 알 어렵고, 손으로 더듬어 원인을 찾고있었습니다.
뮤팅 에러 표시하여 LED의 점멸 회수에 오류가 나타납니다.

다양한 안전 요구에 대응 한 다양한 기능을 준비.

[NEW] "배선 커넥터"에서 배선 공수를 50 % 이상 * 절감

투 광기 사이를 커넥터에 쉽게 연결할 수 투 수 광기 각각에 연결하는 경우에 비해 배선 공수를 50 % 이상 * 줄일 수 있습니다. 또한 배선 수가 줄어들 것으로 단자대의 폭을 좁게 할 수 제어반에서 차지하는 공간도 줄일 수 있습니다.
주 .F3SJ-A / B에서만 사용됩니다. 　　
-F3SJ-E 비 대응입니다. 　
- 자동 리셋으로 만 사용됩니다. * 당사 종래 품과의 비교

설정 상태 확인이 가능한 선택할 도구

PC 툴 「SD Manager」(형태 F3SJ-A 만)

PC 툴 「SD Manager "이라면, 라이트 커튼의 설치 시간 및 문제 해결 시간 단축에 도움이됩니다.

내 환경 타입을 시리즈 추가 (F3SJ-B □□□□ P25-02TS)
내 냉각수 구조에서 엄격한 현장 환경에도 대응

냉각수 센서 본체에 직접 부착을 보호

알루미늄 프레임과 투명 플레이트에서 냉각수
센서 본체에 직접 부착을 보호. 또한 커버에 의해 워크 등의 충돌에서 센서 검출면을 보호합니다.

주 절삭 오일의 종류에 따라 영향을받을 수 있습니다. 사전 확인을 실시한 후 사용하십시오.

돌고 진입하는 냉각수에 대해서도 보호

커버 내부에 냉각수에 강한 H-NBR 스폰지를 사용합니다. 돌고 진입하는 냉각수에 대해서도 보호.

뮤팅 기능을 컨트롤러 레스로 실현

가공 작업 장치 내로 공급 등 라이트 커튼의 감지 영역 내에 물건을 통과시킬 필요가있는 경우 일시적으로 라이트 커튼을 비활성화하는 것이 "뮤팅 기능" 기존이 기능을 사용하려면 전용 "뮤팅 컨트롤러"를 병용해야했습니다.
형태 F3SJ에서는이 뮤팅 기능이 센서에 내장. 뮤팅 기능의 사용은 (별매 뮤팅 용 키 캡 (형태 F3SJ-B 용 : 형태 F39-CN10 모양 F3SJ-A 용 : 형태 F39-CN6))를 구입하십시오. 이 키 캡을 본체의 뚜껑 대신에 장착 만하면 뮤팅 기능을 사용할 수 있습니다.

형태 F3SJ-A 뮤팅 용 키 캡의 사용 예

2 개의 뮤팅 기능을 탑재

형태 F3SJ-A는 워크 통과시에 일시적으로 라이트 커튼을 비활성화하는 뮤팅 기능에보다 안전성을 높이는 '부분 뮤팅 "고 기계 (로봇 등)의 위치에 의해 안전 상태를 확정 할 수있는 경우 뮤팅을 가능하게하는 「위치 검출 뮤팅 "를 추가했습니다.

부분 뮤팅

워크가 통과하는 광축 이외에는 뮤팅을주지 않고 안전성을 높이고 싶다면 '부분 뮤팅 "

위치 검출 뮤팅

작업 세트를 매번 작업자가 수행 턴테이블이나 워크 이재 로봇에서 가공 영역까지 작업을 이동하는 응용 프로그램.
로봇이 안전한 위치에 있는지 리미트 스위치 등으로 감지하고 뮤팅을 건다 "위치 검출 뮤팅"

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

안전 라이트 커튼

응용 프로그램	최소 검출 물체	광축 피치	감지 거리	검출 폭 (mm)	형식
응용 프로그램	최소 검출 물체	광축 피치	감지 거리	검출 폭 (mm)	PNP 출력	NPN 출력
손 감지	Φ 25mm	20mm	0.2 ~ 7m	185 ~ 1105	*F3SJ-E □□□□ P25　　　 1**	F3SJ-E □□□□ N25

주. 프리 와이어는 3m 장미 선입니다.
* 1. S-mark 지원 모델은 형식 끝에 -S가 붙습니다.
　　　(예) F3SJ-E0185P25-S

안전 라이트 커튼 형식 목록

가격, 납기 등 주문시은 거래 대리점 또는 당사 영업에 문의하십시오.

F3SJ-E 시리즈 (20mm 피치)

형식				광축 수	*검출 폭 (mm) 2**
*PNP 출력 1**		NPN 출력		광축 수	*검출 폭 (mm) 2**
◎	F3SJ-E0185P25	◎	F3SJ-E0185N25	8	185
◎	F3SJ-E0225P25	◎	F3SJ-E0225N25	10	225
◎	F3SJ-E0305P25	◎	F3SJ-E0305N25	14	305
◎	F3SJ-E0385P25	◎	F3SJ-E0385N25	18	385
◎	F3SJ-E0465P25	◎	F3SJ-E0465N25	22	465
◎	F3SJ-E0545P25	◎	F3SJ-E0545N25	26	545
◎	F3SJ-E0625P25	◎	F3SJ-E0625N25	30	625
◎	F3SJ-E0705P25	◎	F3SJ-E0705N25	34	705
◎	F3SJ-E0785P25	◎	F3SJ-E0785N25	38	785
◎	F3SJ-E0865P25	◎	F3SJ-E0865N25	42	865
◎	F3SJ-E0945P25	◎	F3SJ-E0945N25	46	945
◎	F3SJ-E1025P25	◎	F3SJ-E1025N25	50	1025
◎	F3SJ-E1105P25	◎	F3SJ-E1105N25	54	1105

* 1. S-mark 지원 모델은 형식 끝에 -S가 붙습니다.
　　　(예) F3SJ-E0185P25-S
* 2 검출 폭 (mm) = 센서 길이

액세서리 (별매)

안전 릴레이

종류	형상	사양	형식
G7SA 안전 릴레이		극 수 : 4 극 · 접점 구성 : 2A2B · 개폐부 정격 부하 : 　　AC250V 6A, DC30V 6A	◎	G7SA-2A2B
G7SA 안전 릴레이		극 수 : 4 극 · 접점 구성 : 3A1B · 개폐부 정격 부하 : 　　AC250V 6A, DC30V 6A	◎	G7SA-3A1B
G7S- □ -E 안전 릴레이		극 수 : 6 극 · 접점 구성 : 4A2B · 개폐부 정격 부하 : 　　AC250V 10A, DC30V 10A	◎	G7S-4A2B-E
G7S- □ -E 안전 릴레이		극 수 : 6 극 · 접점 구성 : 3A3B · 개폐부 정격 부하 : 　　AC250V 10A, DC30V 10A	◎	G7S-3A3B-E

레이저 포인터

형상	출력	형식
	F3SJ 레이저 포인터	F39-PTJ

스패터 보호 커버 (투광기 · 수 광기 공용, 2 개 1 세트) (감지 거리 감쇠율 10 %)

형상	형식
	F39-HB □□□□ *

* 형식 중의 □□□□에는 센서의 검출 폭 (센서 형식 중의 □□□□)와 같은 4 자리 숫자가 들어갑니다.

보호 바

형상	형식	비고
	*F39-PB □□□□ 1**	본체 손잡이 2 개 · 설치용 브래킷 4 개 후면 설치용 중간 손잡이 0 ~ 4 개 (검출 폭에 따라 필요 수량) · 측면 장착 용 중간 손잡이 0 ~ 4 개 (검출 폭에 따라 필요 수량)
	*F39-PB □□□□ -S 1 * 2**	본체 손잡이 1 개 · 설치용 브래킷 2 개 후면 설치용 중간 손잡이 0 ~ 2 개 (검출 폭에 따라 필요 수량) · 측면 장착 용 중간 손잡이 0 ~ 2 개 (검출 폭에 따라 필요 수량)

테스트로드 (별매)

직경	형식
φ14mm	F39-TRD14
φ20mm	F39-TRD20
φ25mm	F39-TRD25
φ30mm	F39-TRD30

주 프로텍트 바는 다음이 포함되어 있지 않습니다.
　　　센서 본체
　　　센서 고정 용 상하 설치 금속
　　　벽 고정 나사와 너트
* 1. 형식 중의 □□□□에는 센서의 검출 폭 (센서 형식 중의 □□□□)와 같은 4 자리 숫자가 들어갑니다.
* 2 투광기, 수 광기 함께 사용하는 경우는 2 세트 들어 F39-PB □□□□를 구입하십시오.

반사 미러 (감지 거리 감쇠율 12 %)

미러 재질	폭 (mm)	두께 (mm)	길이 (mm)	형식	비고
유리 거울	145	32	406	F39-MLG0406	실린더 취부 금구 2 세트 나사 4 개가 포함
			610	F39-MLG0610
			711	F39-MLG0711
			914	F39-MLG0914
			1,067	F39-MLG1067
			1,219	F39-MLG1219
			1,422	F39-MLG1422
			1,626	F39-MLG1626
			1,830	F39-MLG1830
			2,134	F39-MLG2134

센서 장착 브래킷 (별매)

형상	사양	형식		용도	비고
	상하 손잡이	◎	F39-LJB1	F3SJ-E / B의 상하 설치 금속	투광기 용 2 개, 수광기용 2 개, 합계 4 개 1 세트
	중간 손잡이	◎	*F39-LJB2 1 * 2**	F3SJ-E / B의 상하 손잡이와 함께 무료 위치 손잡이로도 사용 가능	2 개 1 세트
	원터치 피팅	◎	*F39-LJB3-M6 1**	F3SJ-E / B의 원터치 피팅 알루미늄 프레임 M6 슬라이드 너트에 대응	2 개 1 세트
	원터치 피팅	◎	*F39-LJB3-M8 2**	F3SJ-E / B의 원터치 피팅 알루미늄 프레임 M8 슬라이드 너트에 대응	2 개 1 세트
	원터치 M6 피팅 원터치 M8 브래킷	◎	*F39-LJB3-M6K 1**	중간 손잡이를 알루미늄 프레임에 원터치로 제거 익히기위한 손잡이	저두 M6 육각 구멍 부착 볼트 (M6 × 10) 와 함께
	원터치 M6 피팅 원터치 M8 브래킷	◎	*F39-LJB3-M8K 2**	중간 손잡이를 알루미늄 프레임에 원터치로 제거 익히기위한 손잡이	저두 M8 육각 구멍 부착 볼트 (M8 × 14) 와 함께
	호환 설치 금속	◎	F39-LJB4	기설의 다양한 영역 센서 (F3SJ-A와 F3SN)를 F3SJ-E / B로 바꿀 때 장착 브래킷	투광기 용 2 개, 수광기용 2 개, 합계 4 개 1 세트
	밀착 취부 금구	◎	F39-LJB5	센서의 뒤쪽을 최대한 밀착시키는 손잡이	투광기 용 2 개, 수광기용 2 개, 합계 4 개 1 세트

주. F3SJ-E 센서 장착 브래킷은 모두 별매입니다.
* 1. F39-LJB2와 F39-LJB3-M6K을 결합 F39-LJB3-M6됩니다.
* 2. F39-LJB2와 F39-LJB3-M8K을 결합 F39-LJB3-M8됩니다.

F3SJ-B
