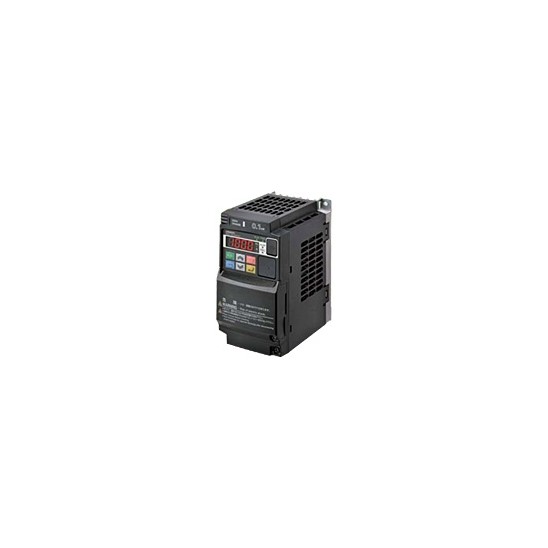

다기능 소형 인버터 MX2 시리즈 V1 타입

다기능 소형 인버터 MX2 시리즈 V1 타입 요약정보 및 구매

3G3MX2-V1

▶ 위치, 속도 제어에 강함
▶ 응답 시간을 고려한 머신 제어용 인버터

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 SYSDRIVE 옵션 다음 상품 NJ 시리즈 전원 유니트

상품 상세설명

Features

Amazing in Control

고시 동 토크, 고속 응답으로 컴퓨터의 성능에 기여.
또한 옵션 장치 장착으로 주요 오픈 네트워크에 대응하고 있습니다.

Torque master

MX2 시리즈 V1 유형은 정지에 가까운 (0.5Hz) 상황에서 200 %의 시동 토크를 제공하며, 개방 루프 모드에서 토크 제어로 작동 할 수 있습니다. 이는 부드럽고 빠른 부하 제어가 가능합니다.

Easy network integration

오픈 네트워크의 EtherCAT, CompoNet, DeviceNet에 대응 (통신 모듈 장착시). 빠른 EtherCAT에서는 오므론의 Sysmac 시리즈에서 입력에서 출력까지의 기계 전체 솔루션을 제공합니다.

Easy communications setting

RS-485 포트를 내장하고 있으며, Modbus-RTU 기능을 표준 탑재. CP1H / L 및 CJ 시리즈 PLC와면 Modbus-RTU를 통해 MX2 시리즈 V1 유형을 제어하는 데 유용한 FB도 준비하고 있습니다.

Safety in Control

ISO 13849-1 (안전 카테고리 3 / PLd)에 대응 한 MX2 시리즈 V1 유형에는 안전 입력 2 점과 EDM (안전 모니터) 출력 1 개 내장되어 있습니다.
모터 외부 접촉기가 필요 없기 때문에 배선이 간단합니다.

Safety embedded; ISO 13849-1, cat 3

모터 정지시키기위한 접촉기가 필요없고, 게다가 오므론의 세이프티 컨트롤러로 안심하고 조합 할 수 있습니다.
ISO 13849-1 (안전 카테고리 3 / PLd)와 IEC 60204-1 Stop Category 0에 대응.

MOTOR CONTROL Permanent magnet motors

고효율 모터 규제에 대응 한 PM 모터를 제어 할 수 있습니다. PM 모터를 사용하는 것으로, 새로운 에너지 절약 화를 추진하여 친환경 시스템 컨트롤을 제공합니다.

Position and run!

인버터 위치 제어 기능을 탑재. MX2 시리즈 V1 유형에서는 새롭게 '다시 포지셔닝 기능」, 「전원 차단시 위치 데이터 저장 기능 ","현재 위치 프리셋 기능 "을 추가하고 간단한 위치 제어가 필요한 시스템에 이상적입니다.

Speed synchronisation

펄스열 입력 기능을 표준 탑재하고 PG 신호를 피드백에 V / f 제어를 실현. 속도 피드백을 통해 정확하고 안정된 속도 제어가 가능합니다.

Positioning functionality

외부 컨트롤러없이 간단한 위치 제어를 할 수 있습니다. 8 포인트까지의 위치와 원점을 설정할 수 있습니다. 속도 제어 및 간이 위치 제어를 전환 할 수 있습니다.

Program and play!

MX2 시리즈 V1 타입이라면 표준 탑재되어있는 간이 시퀀스 기능을 사용하여 스마트 솔루션을 만들 수 있습니다. 1 작업 1000 행까지의 프로그램을 만들 수 있으며, 5 개의 작업의 병행 처리도 가능합니다.

Free to program

인버터 프로그래밍 시스템에 가장 적절한 프로그램을 만들 수 있습니다. 최대 1000 줄의 코드와 5 개의 작업을 동시에 실행할 수 있습니다. 프로그램 언어도 두 가지 제공함으로써 선택의 폭이 넓어집니다. (CX-Drive Ver.2.80 이후에 대응)

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

인버터 본체

정격 전압	보호 구조	최대 적용 모터 용량		형식
정격 전압	보호 구조	CT : 무거운 짐	VT : 경부	형식
삼상 AC200V	IP20	0.1kW	0.2kW	◎	3G3MX2-A2001-V1
		0.2kW	0.4kW	◎	3G3MX2-A2002-V1
		0.4kW	0.75kW	◎	3G3MX2-A2004-V1
		0.75kW	1.1kW	◎	3G3MX2-A2007-V1
		1.5kW	2.2kW	◎	3G3MX2-A2015-V1
		2.2kW	3.0kW	◎	3G3MX2-A2022-V1
		3.7kW	5.5kW	◎	3G3MX2-A2037-V1
		5.5kW	7.5kW	◎	3G3MX2-A2055-V1
		7.5kW	11kW	◎	3G3MX2-A2075-V1
		11kW	15kW	◎	3G3MX2-A2110-V1
		15kW	18.5kW	◎	3G3MX2-A2150-V1
삼상 AC400V	IP20	0.4kW	0.75kW	◎	3G3MX2-A4004-V1
		0.75kW	1.5kW	◎	3G3MX2-A4007-V1
		1.5kW	2.2kW	◎	3G3MX2-A4015-V1
		2.2kW	3.0kW	◎	3G3MX2-A4022-V1
		3.0kW	4.0kW	◎	3G3MX2-A4030-V1
		4.0kW	5.5kW	◎	3G3MX2-A4040-V1
		5.5kW	7.5kW	◎	3G3MX2-A4055-V1
		7.5kW	11kW	◎	3G3MX2-A4075-V1
		11kW	15kW	◎	3G3MX2-A4110-V1
		15kW	18.5kW	◎	3G3MX2-A4150-V1
단상 AC200V	IP20	0.1kW	0.2kW	◎	3G3MX2-AB001-V1
		0.2kW	0.4kW	◎	3G3MX2-AB002-V1
		0.4kW	0.55kW	◎	3G3MX2-AB004-V1
		0.75kW	1.1kW	◎	3G3MX2-AB007-V1
		1.5kW	2.2kW	◎	3G3MX2-AB015-V1
		2.2kW	3.0kW	◎	3G3MX2-AB022-V1

● 수출 무역 관리령

형태 3G3MX2- □□□□□ -V1 Rev. ACAC은 외환 및 외국 무역법의 규정에 따라 수출 허가 취득 대상화물 (또는 기술)에 해당합니다.
일본 국외에 반출시에는 일본 정부의 수출 허가 신청 등 필요한 절차를 미끼하십시오.
Rev. 내용은 제품 라벨 및 포장 라벨에서 확인하십시오.

통신 장치

이름	형식
EtherCAT 통신 장치	◎	3G3AX-MX2-ECT
CompoNet 통신 장치	◎	3G3AX-MX2-CRT-E
DeviceNet 통신 장치	◎	3G3AX-MX2-DRT-E

옵션 품

이름	사양		형식
회생 제동 장치	삼상 200V	일반용 (저항 내장)		3G3AX-RBU21
	삼상 200V	즉시 회생 력 대 (저항 내장)		3G3AX-RBU22
	삼상 400V	일반용 (저항 내장)		3G3AX-RBU41
제동 저항기	소형 타입	정격 용량 120W 저항치 180Ω	◎	3G3AX-RBA1201
		정격 용량 120W 저항치 100Ω		3G3AX-RBA1202
		정격 용량 120W 저항 값 50Ω		3G3AX-RBA1203
		정격 용량 120W 저항 값 35Ω		3G3AX-RBA1204
	표준 타입	정격 용량 200W 저항치 180Ω		3G3AX-RBB2001
		정격 용량 200W 저항치 100Ω		3G3AX-RBB2002
		정격 용량 300W 저항 값 50Ω		3G3AX-RBB3001
		정격 용량 400W 저항 값 35Ω		3G3AX-RBB4001
	중용량 유형	정격 용량 400W 저항 값 50Ω		3G3AX-RBC4001
		정격 용량 600W 저항 값 35Ω		3G3AX-RBC6001
		정격 용량 1200W, 저항 값 17Ω		3G3AX-RBC12001

● 회생 제동 유닛과 제동 저항기의 조합 목록

인버터			사용 조건		제동 장치		제동 저항기		연 결 형태 태	제한 사항
전 압 크 라 스	최대 적용 모드 데이터 용량 [kW]	형식	% ED * 1 [%]	대략적인 제동 토크 크 [% * 2]	형식	대 수	형식	대 수	연 결 형태 태	연속 허용 on 시간 [초]	최소 연결 저항 값 [Ω]
200 V 급	0.1	3G3MX2-A2001-V1 3G3MX2-AB001-V1	3.0 %	220 %	본체 내장		3G3AX-RBA1201	1	1	20	100
	0.1	3G3MX2-A2001-V1 3G3MX2-AB001-V1	10.0 %	220 %	본체 내장		3G3AX-RBB2001	1	1	30	100
	0.2	3G3MX2-A2002-V1 3G3MX2-AB002-V1	3.0 %	220 %	본체 내장		3G3AX-RBA1201	1	1	20	100
	0.2	3G3MX2-A2002-V1 3G3MX2-AB002-V1	10.0 %	220 %	본체 내장		3G3AX-RBB2001	1	1	30	100
	0.4	3G3MX2-A2004-V1 3G3MX2-AB004-V1	3.0 %	220 %	본체 내장		3G3AX-RBA1201	1	1	20	100
	0.4	3G3MX2-A2004-V1 3G3MX2-AB004-V1	10.0 %	220 %	본체 내장		3G3AX-RBB2001	1	1	30	100
	0.75	3G3MX2-A2007-V1 3G3MX2-AB007-V1	3.0 %	120 %	본체 내장		3G3AX-RBA1201	1	1	20	50
	0.75	3G3MX2-A2007-V1 3G3MX2-AB007-V1	10.0 %	120 %	본체 내장		3G3AX-RBB2001	1	1	30	50
	1.5	3G3MX2-A2015-V1 3G3MX2-AB015-V1	2.5 %	110 %	본체 내장		3G3AX-RBA1202	1	1	12	50
	1.5	3G3MX2-A2015-V1 3G3MX2-AB015-V1	10.0 %	215 %	본체 내장		3G3AX-RBC4001	1	1	10	50
	2.2	3G3MX2-A2022-V1 3G3MX2-AB022-V1	3.0 %	150 %	본체 내장		3G3AX-RBB3001	1	1	30	35
	2.2	3G3MX2-A2022-V1 3G3MX2-AB022-V1	10.0 %	150 %	본체 내장		3G3AX-RBC4001	1	1	10	35
	3.7	3G3MX2-A2037-V1	3.0 %	125 %	본체 내장		3G3AX-RBB4001	1	1	20	35
	3.7	3G3MX2-A2037-V1	10.0 %	125 %	본체 내장		3G3AX-RBC6001	1	1	10	35
	5.5	3G3MX2-A2055-V1	3.0 %	120 %	본체 내장		3G3AX-RBB3001	2	2	30	20
	5.5	3G3MX2-A2055-V1	10.0 %	120 %	본체 내장		3G3AX-RBC4001	2	2	10	20
	7.5	3G3MX2-A2075-V1	3.0 %	125 %	본체 내장		3G3AX-RBB4001	2	2	20	17
	7.5	3G3MX2-A2075-V1	10.0 %	125 %	본체 내장		3G3AX-RBC6001	2	2	10	17
	11	3G3MX2-A2110-V1	3.0 %	90 %	본체 내장		3G3AX-RBC12001	1	1	10	17
			10.0 %	90 %	본체 내장		3G3AX-RBC12001	1	1	10	17
			10.0 %	125 %	형태 3G3AX -RBU23 * 3	1	3G3AX-RBC6001	3	14	10	4
	15	3G3MX2-A2150-V1	3.0 %	110 %	본체 내장		3G3AX-RBB3001	5	7	30	10
	15	3G3MX2-A2150-V1	10.0 %	110 %	본체 내장		3G3AX-RBC4001	5	7	10	10
400 V 급	0.4	3G3MX2-A4004-V1	3.0 %	220 %	본체 내장		3G3AX-RBA1201	2	3	20	180
	0.4	3G3MX2-A4004-V1	10.0 %	220 %	본체 내장		3G3AX-RBB2001	2	3	30	180
	0.75	3G3MX2-A4007-V1	3.0 %	220 %	본체 내장		3G3AX-RBA1201	2	3	20	180
	0.75	3G3MX2-A4007-V1	10.0 %	220 %	본체 내장		3G3AX-RBB2001	2	3	30	180
	1.5	3G3MX2-A4015-V1	3.0 %	120 %	본체 내장		3G3AX-RBA1201	2	3	20	180
	1.5	3G3MX2-A4015-V1	10.0 %	120 %	본체 내장		3G3AX-RBB2001	2	3	30	180
	2.2	3G3MX2-A4022-V1	2.5 %	150 %	본체 내장		3G3AX-RBA1202	2	3	12	100
	2.2	3G3MX2-A4022-V1	10.0 %	220 %	본체 내장		3G3AX-RBC4001	2	3	10	100
	3.0	3G3MX2-A4030-V1	2.5 %	110 %	본체 내장		3G3AX-RBA1202	2	3	12	100
	3.0	3G3MX2-A4030-V1	10.0 %	215 %	본체 내장		3G3AX-RBC4001	2	3	10	100
	4.0	3G3MX2-A4040-V1	3.0 %	165 %	본체 내장		3G3AX-RBB3001	2	3	30	100
	4.0	3G3MX2-A4040-V1	10.0 %	165 %	본체 내장		3G3AX-RBC4001	2	3	10	100
	5.5	3G3MX2-A4055-V1	3.0 %	120 %	본체 내장		3G3AX-RBB3001	2	3	30	70
	5.5	3G3MX2-A4055-V1	10.0 %	120 %	본체 내장		3G3AX-RBC4001	2	3	10	70
	7.5	3G3MX2-A4075-V1	3.0 %	125 %	본체 내장		3G3AX-RBB4001	2	3	20	70
	7.5	3G3MX2-A4075-V1	10.0 %	125 %	본체 내장		3G3AX-RBC6001	2	3	10	70
	11	3G3MX2-A4110-V1	3.0 %	85 %	본체 내장		3G3AX-RBB4001	2	3	20	70
			10.0 %	85 %	본체 내장		3G3AX-RBC6001	2	3	10	70
			10.0 %	120 %	형태 3G3AX -RBU41 * 3	1	3G3AX-RBC4001	4	15	10	34
	15	3G3MX2-A4150-V1	3.0 %	125 %	본체 내장		3G3AX-RBB4001	4	5	20	35
	15	3G3MX2-A4150-V1	10.0 %	125 %	본체 내장		3G3AX-RBC6001	4	5	10	35

* 1 % ED는 1 사이클의 동작 시간 중 제동 (감속 시간)에 사용할 수있는 비율을 보여줍니다.
* 2. 모터 정격 토크를 100 %로하여 %로 보여줍니다.
* 3. 내장 저항기를 제거하십시오.

이름	인버터 사양			형식
이름	입력 전원	CT : 무거운 짐	VT : 경부	형식
라디오 노이즈 필터	삼상 200V	0.1kW	0.2kW	◎	3G3AX-ZCL2
		0.2kW	0.4kW
		0.4kW	0.75kW
		0.75kW	1.1kW
		1.5kW	2.2kW
		2.2kW	3.0kW
		3.7kW	5.5kW		3G3AX-ZCL1 (◎ 3G3AX-ZCL2)
		5.5kW	7.5kW		3G3AX-ZCL1 (◎ 3G3AX-ZCL2)
		7.5kW	11kW		3G3AX-ZCL1
		11kW	15kW
		15kW	18.5kW
	단상 200V	0.1kW	0.2kW	◎	3G3AX-ZCL2
		0.2kW	0.4kW
		0.4kW	0.55kW
		0.75kW	1.1kW
		1.5kW	2.2kW
		2.2kW	3.0kW
	삼상 400V	0.4kW	0.75kW	◎	3G3AX-ZCL2 ( 3G3AX-ZCL1)
		0.75kW	1.5kW
		1.5kW	2.2kW
		2.2kW	3.0kW
		3.0kW	4.0kW
		4.0kW	5.5kW
		5.5kW	7.5kW
		7.5kW	11kW		3G3AX-ZCL1
		11kW	15kW
		15kW	18.5kW
입력측 노이즈 필터	삼상 200V	0.1kW	0.2kW		3G3AX-NFI21
		0.2kW	0.4kW
		0.4kW	0.75kW
		0.75kW	1.1kW		3G3AX-NFI22
		1.5kW	2.2kW		3G3AX-NFI23
		2.2kW	3.0kW		3G3AX-NFI23
		3.7kW	5.5kW		3G3AX-NFI24
		5.5kW	7.5kW		3G3AX-NFI25
		7.5kW	11kW		3G3AX-NFI26
		11kW	15kW		3G3AX-NFI27
		15kW	18.5kW		3G3AX-NFI28
	단상 200V	0.1kW	0.2kW		3G3AX-NFI21
		0.2kW	0.4kW		3G3AX-NFI21
		0.4kW	0.55kW		3G3AX-NFI22
		0.75kW	1.1kW		3G3AX-NFI23
		1.5kW	2.2kW		3G3AX-NFI23 *
		2.2kW	3.0kW		3G3AX-NFI24
	삼상 400V	0.4kW	0.75kW		3G3AX-NFI41
		0.75kW	1.5kW
		1.5kW	2.2kW
		2.2kW	3.0kW		3G3AX-NFI42
		3.0kW	4.0kW		3G3AX-NFI42
		4.0kW	5.5kW		3G3AX-NFI43
		5.5kW	7.5kW		3G3AX-NFI43
		7.5kW	11kW		3G3AX-NFI44
		11kW	15kW		3G3AX-NFI45
		15kW	18.5kW		3G3AX-NFI46
출력측 노이즈 필터	삼상 200V	0.1kW	0.2kW		3G3AX-NFO01
		0.2kW	0.4kW
		0.4kW	0.75kW
		0.75kW	1.1kW		3G3AX-NFO02
		1.5kW	2.2kW		3G3AX-NFO02
		2.2kW	3.0kW		3G3AX-NFO03
		3.7kW	5.5kW		3G3AX-NFO03
		5.5kW	7.5kW		3G3AX-NFO04
		7.5kW	11kW		3G3AX-NFO04
		11kW	15kW		3G3AX-NFO05
		15kW	18.5kW		3G3AX-NFO06
	단상 200V	0.1kW	0.2kW		3G3AX-NFO01
		0.2kW	0.4kW		3G3AX-NFO01
		0.4kW	0.55kW		3G3AX-NFO02
		0.75kW	1.1kW		3G3AX-NFO02
		1.5kW	2.2kW		3G3AX-NFO03
		2.2kW	3.0kW		3G3AX-NFO03
	삼상 400V	0.4kW	0.75kW		3G3AX-NFO01
		0.75kW	1.5kW		3G3AX-NFO01
		1.5kW	2.2kW		3G3AX-NFO02
		2.2kW	3.0kW
		3.0kW	4.0kW
		4.0kW	5.5kW		3G3AX-NFO03
		5.5kW	7.5kW
		7.5kW	11kW
		11kW	15kW		3G3AX-NFO04
		15kW	18.5kW		3G3AX-NFO04
DC 리액터	삼상 200V	0.1kW	0.2kW		3G3AX-DL2002
		0.2kW	0.4kW		3G3AX-DL2004
		0.4kW	0.75kW	◎	3G3AX-DL2007
		0.75kW	1.1kW		3G3AX-DL2015
		1.5kW	2.2kW		3G3AX-DL2022
		2.2kW	3.0kW		3G3AX-DL2037
		3.7kW	5.5kW		3G3AX-DL2055
		5.5kW	7.5kW		3G3AX-DL2075
		7.5kW	11kW		3G3AX-DL2110
		11kW	15kW		3G3AX-DL2150
		15kW	18.5kW		3G3AX-DL2220
	단상 200V	0.1kW	0.2kW		3G3AX-DL2002
		0.2kW	0.4kW		3G3AX-DL2004
		0.4kW	0.55kW	◎	3G3AX-DL2007
		0.75kW	1.1kW		3G3AX-DL2015
		1.5kW	2.2kW		3G3AX-DL2022
		2.2kW	3.0kW		3G3AX-DL2037
	삼상 400V	0.4kW	0.75kW		3G3AX-DL4007
		0.75kW	1.5kW		3G3AX-DL4015 *
		1.5kW	2.2kW		3G3AX-DL4022
		2.2kW	3.0kW		3G3AX-DL4037
		3.0kW	4.0kW		3G3AX-DL4037
		4.0kW	5.5kW		3G3AX-DL4055
		5.5kW	7.5kW		3G3AX-DL4075 *
		7.5kW	11kW		3G3AX-DL4110 *
		11kW	15kW		3G3AX-DL4150
		15kW	18.5kW		3G3AX-DL4220
AC 리액터	삼상 200V	0.1kW	0.2kW		3G3AX-AL2025
		0.2kW	0.4kW
		0.4kW	0.75kW
		0.75kW	1.1kW
		1.5kW	2.2kW		3G3AX-AL2055
		2.2kW	3.0kW		3G3AX-AL2055
		3.7kW	5.5kW		3G3AX-AL2110
		5.5kW	7.5kW		3G3AX-AL2110 *
		7.5kW	11kW		3G3AX-AL2220
		11kW	15kW		3G3AX-AL2220 *
		15kW	18.5kW		3G3AX-AL2330
	단상 200V	0.1kW	0.2kW		3G3AX-AL2025
		0.2kW	0.4kW
		0.4kW	0.55kW
		0.75kW	1.1kW		3G3AX-AL2055
		1.5kW	2.2kW		3G3AX-AL2055 *
		2.2kW	3.0kW		3G3AX-AL2110
	삼상 400V	0.4kW	0.75kW		3G3AX-AL4025
		0.75kW	1.5kW		3G3AX-AL4025
		1.5kW	2.2kW		3G3AX-AL4055
		2.2kW	3.0kW
		3.0kW	4.0kW
		4.0kW	5.5kW		3G3AX-AL4110
		5.5kW	7.5kW		3G3AX-AL4110 *
		7.5kW	11kW		3G3AX-AL4220
		11kW	15kW		3G3AX-AL4220 *
		15kW	18.5kW		3G3AX-AL4330

* CT 정격 만 사용할 수 있습니다.
주. VT 평가로 사용하는 경우는 1 사이즈 큰 정격 (전류 정격)의 것을 사용하십시오.

이름	사양	형식		표준 가격 (¥)
디지털 통신	-	◎	형태 3G3AX-OP01	6,000
디지털 통신 케이블	케이블 길이 1m	◎	형태 3G3AX-OPCN1	5,550
디지털 통신 케이블	케이블 길이 3m	◎	형태 3G3AX-OPCN3	6,250

EtherCAT 통신 케이블 추천 품

EtherCAT은 카테고리 5 이상의 STP 케이블 (알루미늄 테이프와 편조 이중 차폐 실드 트위스트 페어 케이블)을 사용합니다.
스트레이트 배선으로 사용합니다.

커넥터 부착 케이블

상품 명칭	메이커	케이블 길이	형식
양쪽 커넥터 부착 케이블 (RJ45 / RJ45) RJ45 커넥터 소형 타입 * 1 사이즈 선심 수 (대수) : AWG26 × 4P 케이블 피복 재질 : LSZH * 2 케이블 색상 : 노랑 * 3	오므론 주식회사	0.3m	◎	XS6W-6LSZH8SS30CM-Y
		0.5m	◎	XS6W-6LSZH8SS50CM-Y
		1m	◎	XS6W-6LSZH8SS100CM-Y
		2m	◎	XS6W-6LSZH8SS200CM-Y
		3m	◎	XS6W-6LSZH8SS300CM-Y
		5m	◎	XS6W-6LSZH8SS500CM-Y
양쪽 커넥터 부착 케이블 (RJ45 / RJ45) RJ45 커넥터 견고한 타입 * 1 사이즈 선심 수 (대수) : AWG22 × 2P 케이블 색상 : 라이트 블루	오므론 주식회사	0.3m	◎	XS5W-T421-AMD-K
		0.5m	◎	XS5W-T421-BMD-K
		1m	◎	XS5W-T421-CMD-K
		2m	◎	XS5W-T421-DMD-K
		5m	◎	XS5W-T421-GMD-K
		10m	◎	XS5W-T421-JMD-K
플러그 양측 커넥터 부착 케이블 (M12 직선 / M12 스트레이트) 실드 강화 커넥터 케이블 사양 * 4 M12 스마트 클릭 커넥터 유형 사이즈 선심 수 (대수) : AWG22 × 2P 케이블 색상 : 검은 색	오므론 주식회사	0.5m	◎	XS5W-T421-BM2 - SS
		1m	◎	XS5W-T421-CM2-SS
		2m	◎	XS5W-T421-DM2 - SS
		3m	◎	XS5W-T421-EM2-SS
		5m	◎	XS5W-T421-GM2-SS
		10m	◎	XS5W-T421-JM2 - SS
플러그 양측 커넥터 부착 케이블 (M12 직선 / RJ45) 실드 강화 커넥터 케이블 사양 * 4 M12 스마트 클릭 커넥터 유형 RJ45 커넥터 강력한 타입 사이즈 선심 수 (대수) : AWG22 × 2P 케이블 색상 : 검은 색	오므론 주식회사	0.5m	◎	XS5W-T421-BMC-SS
		1m	◎	XS5W-T421-CMC-SS
		2m	◎	XS5W-T421-DMC-SS
		3m	◎	XS5W-T421-EMC-SS
		5m	◎	XS5W-T421-GMC-SS
		10m	◎	XS5W-T421-JMC-SS

* 1. 소형 타입의 케이블 길이는 0.2,0.3,0.5,1,1.5,2,3,5,7.5,10,15,20m을 준비하고 있습니다.
        강력한 타입 양쪽 커넥터 부착 케이블 (RJ45 / RJ45) 케이블의 길이는 0.3,0.5,1,2,3,5,10,15m을
       준비하고 있습니다.
        자세한 내용은 "산업용 이더넷 커넥터 카탈로그」(카탈로그 번호 : CDJC-006)를 참조하십시오.
* 2. 제어반 내의 배선의 Low Smoke Zero Halogen 케이블입니다.
        LSZH 유형 홑겹 차폐 실드 구조이지만, 통신 잡음 특성이 규격치를 만족하고 있는지 확인합니다.
        제어반 외부 케이블 부설에 적합한 소형 타입의 PUR 케이블도 준비하고 있습니다.
* 3. 케이블의 색상은 녹색과 파란색도 준비하고 있습니다.
* 4. 자세한 내용은 당사 영업 담당자에게 문의하십시오.

케이블 / 커넥터

사이즈 선심 수 (대수) : AWG24 x 4P

상품 명칭	형상	메이커	형식	연락처
케이블	-	히타치 금속 주식회사	NETSTAR-C5E SAB 0.5 × 4P *	종 통 주식회사 기획부 TEL : 075-662-0996
		倉茂 전공 주식회사	KETH-SB *	倉茂전공 주식회사　 TEL : 03-5644-7601 TEL : 06-6231-8151
		쇼와 전선 케이블 시스템 주식회사	FAE-5004 *	쇼와 전선 케이블 시스템 주식회사 TEL : 03-5404-6966
		JMACS 주식회사	IETP-SB *	JMACS 주식회사 TEL : 03-3239-5204 TEL : 06-4796-0080
RJ45 커넥터		판도 위트 코퍼레이션	MPS588-C *	판도 위트 코퍼레이션 일본 지사 오사카 지점

* 본 케이블 및 커넥터는 위 조합의 사용을 권장합니다.

사이즈 선심 수 (대수) : AWG22 x 2P

상품 명칭	형상	메이커	형식		연락처
케이블	-	倉茂 전공 주식회사		KETH-PSB - OMR *	倉茂전공 주식회사 TEL : 03-5644-7601 TEL : 06-6231-8151
		JMACS 주식회사		PNET / B *	-
	-	쇼와 전선 케이블 시스템 주식회사		FAE-5002 *	-
RJ45 조립식 커넥터		오므론 주식회사	◎	형태 XS6G-T421-1 *	오므론 주식회사 고객 지원 센터 TEL : 0120-919-066

* 본 케이블 및 커넥터는 위 조합의 사용을 권장합니다.

소프트웨어

연결하는 컨트롤러의 소프트웨어 선택 방법

연결 컨트롤러에 의해 소프트웨어가 다릅니다. 구입시에는 다음의 조합 목록을 확인하시기 바랍니다.

기기	오므론 PLC 시스템	오므론 기계 자동화 컨트롤러 시스템
컨트롤러	CS / CJ / CP 시리즈 등	NJ / NX 시리즈
인버터 통신 장치	인버터 본체 : MX2 시리즈 V1 유형 통신 장치 : EtherCAT 통신 유니트 3G3AX-MX2-ECT (CJ 시리즈 만 해당) CompoNet 통신 유니트 3G3AX-MX2-CRT-E DeviceNet 통신 유니트 3G3AX-MX2-DRT-E	인버터 본체 : MX2 시리즈 V1 유형 통신 장치 : EtherCAT 통신 유니트 3G3AX-MX2-ECT CompoNet 통신 유니트 3G3AX-MX2-CRT-E DeviceNet 통신 유니트 3G3AX-MX2-DRT-E
소프트웨어	FA 통합 툴 패키지 CX-One	자동화 소프트웨어 Sysmac Studio

FA 통합 툴 패키지 CX-One

상품 명칭	사양			형식		바다 외 규 격
상품 명칭		라이 스 수	미디어	형식		바다 외 규 격
FA 통합 툴 패키지 CX-One Ver.4. □	CX-One 오므론 PLC, 구성 요소의 주변 도구를 제공하는 통합 도구 패키지입니다. 다음의 환경에서 작동합니다. OS : Windows XP (Service Pack3 이후 32bit 버전) / Windows Vista (32bit 버전 / 64bit 버전) / Windows 7 (32bit 버전 / 64bit 버전) / Windows 8 (32bit 버전 / 64bit 버전) / Windows 8.1 (32bit 버전 / 64bit 버전) / Windows 10 (32bit 버전 / 64bit 버전) CX-One Ver.4. □에는 CX-Drive Ver.2. □이 포함됩니다. 자세한 내용은 CX-One 카탈로그 (SBCZ-006)를 참조하십시오.	1 라이센스 스 버전 *	DVD	◎	CXONE-AL01D-V4	-

* CX-One 멀티 라이센스 상품 (3,10,30,50 라이센스) 및 DVD 미디어 만의 상품을 제공하고 있습니다.

자동화 소프트웨어 Sysmac Studio

신규 구입시는 DVD와 라이센스를 구입하십시오. DVD와 라이센스의 단독 구매도 가능합니다. 라이센스 판에는 DVD 미디어는 포함되지 않습니다.

상품 명칭	사양			형식		바다 외 규 격
상품 명칭		라이센스 스 수	메디 아	형식		바다 외 규 격
Sysmac Studio 스탠다드 에디션 Ver.1. □□	Sysmac Studio는 NJ / NX 시리즈 CPU 유니트 및 NY 시리즈 산업용 PC를 비롯한 기계 자동화 컨트롤러, EtherCAT 슬레이브 및 HMI 등의 설정, 프로그래밍, 디버깅, 유지 보수를위한 통합 개발 환경을 제공하는 소프트웨어입니다. 다음의 환경에서 작동합니다. OS : Windows 7 (32bit 버전 / 64bit 버전) / Windows 8 (32bit 버전 / 64bit 버전) / Windows 8.1 (32bit 버전 / 64bit 버전) / Windows10 (32bit 버전 / 64bit 버전) Sysmac Studio 스탠다드 에디 션의 DVD 미디어에 , EtherNet / IP, DeviceNet, 시리얼 통신, 표시기의 작화 툴 (CX- Designer)가 포함되어 있습니다. 자세한 내용은 당사 Web 사이트의 제품 정보를 참조하십시오.	없음 (미디어 만)	◎	SYSMAC-SE200D	-
Sysmac Studio 스탠다드 에디션 Ver.1. □□		1 라이센스 스 버전 *	-	◎	-

* Sysmac Studio는 멀티 라이센스 상품 (3,10,30,50 라이센스)를 준비하고 있습니다.

Specifications

성능 사양

인버터 본체

● 3상 200V 급

항목			3상 200V
기종명 (3G3MX2-)			A2001-V1	A2002-V1	A2004-V1	A2007-V1	A2015-V1	A2022-V1
적용 모터 용량	kW	CT	0.1	0.2	0.4	0.75	1.5	2.2
	kW	VT	0.2	0.4	0.75	1.1	2.2	3.0
	HP	CT	1 / 8	1 / 4	1 / 2	1	2	3
	HP	VT	1 / 4	1 / 2	1	1 / 2	3	4
정격 출력 용량 (kVA)	200V	CT	0.2	0.5	1.0	1.7	2.7	3.8
	200V	VT	0.4	0.6	1.2	2.0	3.3	4.1
	240V	CT	0.3	0.6	1.2	2.0	3.3	4.5
	240V	VT	0.4	0.7	1.4	2.4	3.9	4.9
정격 입력 전압			3상 200V-15 % ~ 240V +10 %, 50/60Hz ± 5 %
정격 입력 전류 (A)		CT	1.0	1.6	3.3	6.0	9.0	12.7
정격 입력 전류 (A)		VT	1.2	1.9	3.9	7.2	10.8	13.9
정격 출력 전압			3상 200 ~ 240V (수전 전압 이상의 출력되지 않습니다)
정격 출력 전류 (A)		CT	1.0	1.6	3.0	5.0	8.0	11.0
정격 출력 전류 (A)		VT	1.2	1.9	3.5	6.0	9.6	12.0
단시간 감속 시 제동 토크 (%) (방전 저항 연결 안함)			50	50	50	50	50	20
제동 저항 회로 *	회생 제동		제동 저항 회로 내장 (방전 저항 별치)
제동 저항 회로 *	연결 가능한 최소 저항 값 (Ω)		100	100	100	50	50	35
질량 (kg)			1.0	1.0	1.1	1.2	1.6	1.8
치수 (폭 × 높이) (mm)			68 × 128				108 × 128
치수 (길이) (mm)			109		122.5	145.5	170.5

항목			3상 200V
기종명 (3G3MX2-)			A2037-V1	A2055-V1	A2075-V1	A2110-V1	A2150-V1
적용 모터 용량	kW	CT	3.7	5.5	7.5	11	15
	kW	VT	5.5	7.5	11	15	18.5
	HP	CT	5	7 1 / 2	10	15	20
	HP	VT	7 1 / 2	10	15	20	25
정격 출력 용량 (kVA)	200V	CT	6.0	8.6	11.4	16.2	20.7
	200V	VT	6.7	10.3	13.8	19.3	23.9
	240V	CT	7.2	10.3	13.7	19.5	24.9
	240V	VT	8.1	12.4	16.6	23.2	28.6
정격 입력 전압			3상 200V-15 % ~ 240V +10 %, 50/60Hz ± 5 %
정격 입력 전류 (A)		CT	20.5	30.8	39.6	57.1	62.6
정격 입력 전류 (A)		VT	23.0	37.0	48.0	68.0	72.0
정격 출력 전압			3상 200 ~ 240V (수전 전압 이상의 출력되지 않습니다)
정격 출력 전류 (A)		CT	17.5	25.0	33.0	47.0	60.0
정격 출력 전류 (A)		VT	19.6	30.0	40.0	56.0	69.0
단시간 감속 시 제동 토크 (%) (방전 저항 연결 안함)			20	20	20	10	10
제동 저항 회로 *	회생 제동		제동 저항 회로 내장 (방전 저항 별도 설치)
제동 저항 회로 *	연결 가능한 최소 저항 값 (Ω)		35	20	17	17	10
질량 (kg)			2.0	3.3	3.4	5.1	7.4
치수 (폭 × 높이) (mm)			140 × 128	140 × 260		180 × 296	220 × 350
치수 (길이) (mm)			170.5	155		175

* 회생 제동 사용 비율은 10% 입니다.

● 3 상 400V 급

항목			3상 400V
기종명 (3G3MX2-)			A4004-V1	A4007-V1	A4015-V1	A4022-V1	A4030-V1
적용 모터 용량	kW	CT	0.4	0.75	1.5	2.2	3.0
	kW	VT	0.75	1.5	2.2	3.0	4.0
	HP	CT	1 / 2	1	2	3	4
	HP	VT	1	2	3	4	5
정격 출력 용량 (kVA)	380V	CT	1.1	2.2	3.1	3.6	4.7
	380V	VT	1.3	2.6	3.5	4.5	5.7
	480V	CT	1.4	2.8	3.9	4.5	5.9
	480V	VT	1.7	3.4	4.4	5.7	7.3
정격 입력 전압			3상 380V-15 % ~ 480V +10 %, 50/60Hz ± 5 %
정격 입력 전류 (A)		CT	1.8	3.6	5.2	6.5	7.7
정격 입력 전류 (A)		VT	2.1	4.3	5.9	8.1	9.4
정격 출력 전압			3상 380 ~ 480V (수전 전압 이상의 출력되지 않습니다)
정격 출력 전류 (A)		CT	1.8	3.4	4.8	5.5	7.2
정격 출력 전류 (A)		VT	2.1	4.1	5.4	6.9	8.8
단시간 감속 시 제동 토크 (%) (방전 저항 연결 안함)			50	50	50	20	20
제동 저항 회로 *	회생 제동		제동 저항 회로 내장 (방전 저항 별도 설치)
제동 저항 회로 *	연결 가능한 최소 저항 값 (Ω)		180	180	180	100	100
질량 (kg)			1.5	1.6	1.8	1.9	1.9
치수 (폭 × 높이) (mm)			108 × 128
치수 (길이) (mm)			143.5	170.5

항목			3상 400V
기종명 (3G3MX2-)			A4040-V1	A4055-V1	A4075-V1	A4110-V1	A4150-V1
적용 모터 용량	kW	CT	4.0	5.5	7.5	11	15
	kW	VT	5.5	7.5	11	15	18.5
	HP	CT	5	7 1 / 2	10	15	20
	HP	VT	7 1 / 2	10	15	20	25
정격 출력 용량 (kVA)	380V	CT	6.0	9.7	11.8	15.7	20.4
	380V	VT	7.3	11.5	15.1	20.4	25.0
	480V	CT	7.6	12.3	14.9	19.9	25.7
	480V	VT	9.2	14.5	19.1	25.7	31.5
정격 입력 전압			3상 380V-15 % ~ 480V +10 %, 50/60Hz ± 5 %
정격 입력 전류 (A)		CT	11.0	16.9	18.8	29.4	35.9
정격 입력 전류 (A)		VT	13.3	20.0	24.0	38.0	44.0
정격 출력 전압			3상 380 ~ 480V (수전 전압 이상의 출력되지 않습니다)
정격 출력 전류 (A)		CT	9.2	14.8	18.0	24.0	31.0
정격 출력 전류 (A)		VT	11.1	17.5	23.0	31.0	38.0
단시간 감속 시 제동 토크 (%) (방전 저항 연결 안함)			20	20	20	10	10
제동 저항 회로 *	회생 제동		제동 저항 회로 내장 (방전 저항 별도 설치)
제동 저항 회로 *	연결 가능한 최소 저항 값 (Ω)		100	70	70	70	35
질량 (kg)			2.1	3.5	3.5	4.7	5.2
치수 (폭 × 높이) (mm)			140 × 128	140 × 260		180 × 296
치수 (길이) (mm)			170.5	155		175

* 회생 제동 사용 비율은 10%입니다.

● 단상 200V 급

항목			단상 200V
기종명 (3G3MX2-)			AB001-V1	AB002-V1	AB004-V1	AB007-V1	AB015-V1	AB022-V1
적용 모터 용량	kW	CT	0.1	0.2	0.4	0.75	1.5	2.2
	kW	VT	0.2	0.4	0.55	1.1	2.2	3.0
	HP	CT	1 / 8	1 / 4	1 / 2	1	2	3
	HP	VT	1 / 4	1 / 2	3 / 4	1 / 2	3	4
정격 출력 용량 (kVA)	200V	CT	0.2	0.5	1.0	1.7	2.7	3.8
	200V	VT	0.4	0.6	1.2	2.0	3.3	4.1
	240V	CT	0.3	0.6	1.2	2.0	3.3	4.5
	240V	VT	0.4	0.7	1.4	2.4	3.9	4.9
정격 입력 전압			단상 200V-15 % ~ 240V +10 %, 50/60Hz ± 5 %
정격 입력 전류 (A)		CT	1.3	3.0	6.3	11.5	16.8	22.0
정격 입력 전류 (A)		VT	2.0	3.6	7.3	13.8	20.2	24.0
정격 출력 전압			3상 200 ~ 240V (수전 전압 이상의 출력되지 않습니다)
정격 출력 전류 (A)		CT	1.0	1.6	3.0	5.0	8.0	11.0
정격 출력 전류 (A)		VT	1.2	1.9	3.5	6.0	9.6	12.0
단시간 감속 시 제동 토크 (%) (방전 저항 연결 안함)			50	50	50	50	50	20
제동 저항 회로 *	회생 제동		제동 저항 회로 내장 (방전 저항 별도 설치)
제동 저항 회로 *	연결 가능한 최소 저항 값 (Ω)		100	100	100	50	50	35
질량 (kg)			1.0	1.0	1.1	1.6	1.8	1.8
치수 (폭 × 높이) (mm)			68 × 128			108 × 128
치수 (길이) (mm)			109		122.5	170.5

* 회생 제동 사용 비율은 10 %입니다.

기능 사양

인버터 본체

항목			사양
*보호 구조 1**			개방형 (IP20)
제어	제어 방식		선간 사인파 변조 PWM 방식
	*출력 주파수 범위 2**		0.10 ~ 400Hz
	*주파수 정확도 3**		최고 주파수에 디지털 지령 ± 0.01 %, 아날로그 지령 ± 0.2 % (25 ± 10 ℃)
	주파수 설정 분해능		디지털 설정 : 0.01Hz, 아날로그 설정 : 최고 주파수의 1000 분의 1
	전압 / 주파수 특성		V / f 특성 (일정 토크, 감소 토크) 센서리스 벡터 제어, 속도 피드백 부착 V / f 제어
	과부하 전류 정격		과부하 정격시 (CT) : 150 % / 60 초 경부 정격시 (VT) : 120 % / 60 초
	순시 과전류 보호		과부하 정격 (CT) 값의 200 %
	가속, 감속 시간		0.01 ~ 3600 초 (직선, 곡선 임의 설정), 제 2 가감속 설정 가능
	캐리어 주파수 변경 범위		2 ~ 15kHz (디레이팅 있음)
	시동 토크		200 % / 0.5Hz (센서리스 벡터 제어)
	직류 제동		정지 지령에 의한 감속 시 동작 주파수 이하, 운전 중 설정 값 이하 또는 외부 입력으로 동작 (레벨, 시간 설정 가능)
보호 기능			과전류, 과전압, 부족 전압, 전자 서멀, 온도 이상, 전원 투입 시 지락 과전류, 돌입 전류 방지 회로, 과부하 제한, 수전 과전압, 외부 트립, 메모리 에러, CPU 에러, USP 에러, 통신 에러, 감속 시 과전압 억제, 순간 정전 방지, 긴급 차단, 기타
입력 신호	주파수 설정		디지털 오퍼레이터 외부 아날로그 입력 신호 : DC0 ~ 10V / 4 ~ 20mA, Modbus 통신 (Modbus-RTU)
	운전 / 정지 명령		디지털 오퍼레이터 외부 디지털 입력 신호 (3 와이어 입력 가능), Modbus 통신 (Modbus-RTU)
	다기능 입력		7 점 (59 기능 선택 가능)
	아날로그 입력		2 점 (전압 FV 단자 : 10 비트 / 0 ~ 10V, 전류 FI 단자 : 10 비트 / 4 ~ 20mA)
	펄스 입력		1 점 (RP 단자 : 최대 32kHz, DC5 ~ 24V)
출력 신호	다기능 출력		2 점 (P1/EDM, P2, 43 기능 선택 가능)
	릴레이 출력		1 점 (1c 접점 : MC, MA, MB, 43 기능 선택 가능)
	아날로그 출력 (주파수 모니터)		1 점 (AM 단자 전압 10 비트 / 0 ~ 10V) (주파수, 전류 선택 가능)
	펄스 출력		1 점 (MP 단자 : 최대 32kHz, 0 ~ 10V)
통신	RS-422		RJ45 커넥터 (오퍼레이터)
	RS-485		제어 회로 단자대, Modbus 통신 (Modbus-RTU)
	USB		USB1.1, mini-B 커넥터
*Drive Programming 4**			사칙 연산, 조건 분기, 외부 입출력 기타
기타 기능			AVR 기능, V / f 특성 전환, 상하한 리미트, 16단 다단 속도, 시동 주파수 조정, 조깅 운전, 캐리어 주파수 조정
기타 기능			PID 제어, 주파수 점프, 아날로그 게인·바이어스 조정, S자 가감속, 전자 서멀 특성·레벨 조정, 재시동 기능, 토크 부스트 기능, 이상 모니터, 소프트웨어 잠금 기능, 주파수 변환 표시, USP 기능, 제2 제어 기능, UP/DOWN, 과전류 억제 기능 외
사용 환경	사용 주위 온도		-10 ~ +50 ℃ (단, 경감 필요)
	보존 주위 온도		-20 ~ +65 ℃
	사용 주위 습도		20 ~ 90 % RH (결로가 없을 것)
	진동		5.9m / s ² (0.6G), 10 ~ 55Hz
	사용 장소		표고 1,000 m 이하, 실내 (부식 가스, 먼지가 없는 곳)
옵션 프로그램	EtherCAT 통신 유니트		3G3AX-MX2-ECT
	CompoNet 통신 유니트		3G3AX-MX2-CRT-E
	DeviceNet 통신 유니트		3G3AX-MX2-DRT-E
기타 옵션			DC 리액터, AC 리액터, 전파 노이즈 필터, 입력 측 노이즈 필터, 출력 측 노이즈 필터, 회생 제동 유니트, 제동 저항기, EMC용 노이즈 필터 외
해외 규격	EC 지령	EMC 지령	EN61800-3 : 2004
		저전압 지침	EN61800-5-1 : 2003
		기계 지령	IEC60204-1 정지 카테고리 -0, EN IEC61800-5-2 (STO), EN ISO13849-1 : 2008 (PLd), ISO13849-1 : 2006 (PLd)
	UL / cUL 규격		UL508C

＊1. 보호 방식은 JEM1030을 준수합니다.
＊2. 50/60Hz를 초과하여 모터를 운전하는 경우는 모터의 허용 최고 회전수 등을 모터 제조업체에 문의하십시오.
＊3. 모터의 안정화 제어를 위해 출력 주파수는 A004(A204)에서 설정한 최고 주파수를 최대 2Hz 초과하는 경우가
       있을 수 있습니다.
* 4. 자세한 내용은 "Drive Programming 사용 설명서 (SBCE-369)"을 참조하십시오.
주의 1. 적용 가능한 모터는 3상 표준 모터를 나타냅니다. 다른 모터를 사용하는 경우는 모터의 정격 전류가 인버터의
           정격 전류를 초과하지 않도록 하십시오.
주의 2. 출력 전압은 전원 전압이 저하하면 내려갑니다.
주의 3. 콘덴서 귀환 시의 제어 토크는 모터 단위에서 최단 감속(50Hz에서 정지한 경우)의 평균 감속 토크입니다.
           연속 회생 토크가 아닙니다.
           또한 평균 감속 토크는 모터의 손실에 따라 변화합니다. 50Hz를 초과하여 운전한 경우, 이 값은 감소합니다.

통신 유니트

MX2 시리즈 EtherCAT 통신 유니트 3G3AX-MX2-ECT

다기능 소형 인버터 3G3MX2를 EtherCAT에 연결하기위한 통신 유니트입니다.
본 제품은 적합성 테스트 받았습니다.
주. EtherCAT 통신 유니트 3G3AX-MX2-ECT는 인버터 3G3MX2 Ver.1.1 이상부터 지원합니다.

● 일반 사양

항목		사양
내부 전원		인버터에서 공급
보호 구조		개방형 (IP20)
사용 주위 온도		-10 ~ +50 ℃
보존 주위 온도		-20 ~ +65 ℃
사용 주위 습도		20 ~ 90 % RH (결로가 없을 것)
진동		5.9m / s ² (0.6G), 10 ~ 55Hz
사용 장소		표고 1,000 m 이하, 실내 (부식 가스, 먼지가 없는 곳)
질량		100g 이하
해외 규격	UL / cUL 규격	UL508C
해외 규격	EC 지령	EMC 지령 : EN61800-3 저전압 지령 : EN61800-5-1

● EtherCAT 통신 사양

항목	사양
통신 규격	IEC 61158 Type12, IEC 61800-7 CiA 402 드라이브 프로파일
물리층	100BASE-TX (IEEE802.3)
커넥터	RJ45 × 2 (실드 대응) ECAT IN : EtherCAT 입력 ECAT OUT : EtherCAT 출력
통신 매체	카테고리 5 이상 (알루미늄 테이프와 편조 이중 차폐 실드 케이블을 권장)
통신 거리	노드 간 거리 100m 이내
프로세스 데이터	고정 PDO 매핑 (Fixed PDO mapping) 할당 PDO 매핑
메알 박스 (CoE)	비상 메시지, SDO 요청, SDO 응답, SDO 정보
분산 클록 (DC)	프리 런 모드 (비동기)
LED 표시	L / A IN (Link / Activity IN) × 1 L / A OUT (Link / Activity OUT) × 1 RUN × 1 ERR × 1
CiA402 드라이브 프로파일	속도 제어 모드 (Velocity mode)

MX2 시리즈 CompoNet 통신 유니트 3G3AX-MX2-CRT-E

다기능 소형 인버터 3G3MX2을 CompoNet에 연결하기 위한 통신 유니트입니다.
주. CompoNet 통신 유니트 3G3AX-MX2-CRT-E는 인버터 3G3MX2 Ver.1.1 이상부터 지원합니다.

● 일반 사양

항목		사양
내부 전원		인버터에서 공급
보호 구조		IP20
사용 주위 온도		-10 ~ +50 ℃
보존 주위 온도		-20 ~ +65 ℃
사용 주위 습도		20 ~ 90 % RH (결로가 없을 것)
진동		5.9m/s2 (0.6G), 10 ~ 55Hz
사용 장소		표고 1,000 m 이하, 실내 (부식 가스, 먼지가 없는 곳)
내전압		AC500V (절연 도식)
질량		약 170g
해외 규격	UL / cUL 규격	UL508
해외 규격	EC 지령	EN61800-3 : 2004 (2004/108/EC) Second environment, Category C3 EN61800-5-1 : 2007 (2006/95/EC) SELV

● CompoNet 통신 사양

항목	사양
슬레이브 유형	Word Slave Unit (Mixed)
인증	CompoNet 적합성 테스트
CompoNet 프로필	AC 드라이브 (0x02)
통신 전원	- (외부 전원 불필요)
노드 주소	노드 주소 MAC ID 0 ~ 63, 인버터 파라메터 P190 또는 로터리 스위치로 설정
지원 전송 속도	4 Mbps, 3 Mbps, 1.5 Mbps, 93.75 kbps 마스터 유니트의 속도 자동 감지
기본 연결 경로	지원 인버터 파라메터 P046에 설정
지원하는 어셈블리	기본 원격 IO (출력 어셈블리 20, 입력 어셈블리 70) 표준 원격 IO (21,71) 표준 원격 토크 제어 IO (123,173) 특수 원격 IO (100,150) 제어 입출력 원격 IO (101,151) 제어 입출력 원격 IO + 다기능 입력 모니터 (101,153) 유연한 형식 (139,159) 표준 원격 가속도 제어 IO (110,111)
EDS 파일	MX2 시리즈 인버터의 형식에 따라 다름

MX2 시리즈 DeviceNet 통신 유니트 3G3AX-MX2-DRT-E

다기능 소형 인버터 3G3MX2를 DeviceNet에 접속하기 위한 통신 유니트입니다.
주. DeviceNet 통신 유니트 3G3AX-MX2-DRT-E는 인버터 3G3MX2 Ver.1.1 이상부터 지원합니다.

● 일반 사양

항목		사양
내부 전원		인버터에서 공급
보호 구조		IP20
사용 주위 온도		-10 ~ +50 ℃
보존 주위 온도		-20 ~ +65 ℃
사용 주위 습도		20 ~ 90 % RH (결로가 없을 것)
진동		5.9m / s ² (0.6G), 10 ~ 55Hz
사용 장소		표고 1,000 m 이하, 실내 (부식 가스, 먼지가 없는 곳)
내전압		AC500V (절연 도식)
질량		약 170g
해외 규격	UL / cUL 규격	UL508
해외 규격	EC 지령	EN61800-3 : 2004 (2004/108/EC) Second environment, Category C3 EN61800-5-1 : 2007 (2006/95/EC) SELV

● DeviceNet 통신 사양

항목	사양
인증	DeviceNet 적합성 테스트
DeviceNet 프로파일	AC 드라이브 (0x02)
지원하는 접속	리모트 I / O : 마스터 슬레이브 접속 Poll Bitstrobe Change of state Cyclic Explicit 메시지 DeviceNet 약관 준수
통신 전원	11 ~ 25VDC (MAX 50mA, typ 20mA)
유니트 넘버 주소 범위	노드 주소 MAC ID 0 ~ 63, 인버터 파라미터 P192에 설정
지원 전송 속도	125,250 또는 500kbps
기본 연결 경로	지원 인버터 파라메터 P046에 설정
지원하는 어셈블리	기본 원격 IO (출력 어셈블리 20 입력 어셈블리 70) 표준 원격 IO (21,71) 표준 원격 토크 제어 IO (123,173) 특수 원격 IO (100,150) 제어 입출력 원격 IO (101,151) 제어 입출력 원격 IO + 다기능 입력 모니터 (101, 153) 유연한 형식 (139,159) 표준 원격 가속도 제어 IO (110,111) DeviceNet 마스터 유니트가 사용자 지정을 사용하여 구성되어있는 경우, 입력 / 출력쌍 만 구성 할 수 있습니다
EDS 파일	MX2 시리즈 인버터의 형식에 따라 다름

옵션

회생 제동 유니트 3G3AX-RBU □ □

3G3MX2에서 모터의 감속 시간을 단축하고자 하는 경우에 제동 저항기와 조합하여 사용합니다.

● 사양 저항 내장 타입 (3G3AX-RBU21/-RBU22/-RBU41)

전압 클래스		3상 200V 급		3상 400V 급
형식 (3G3AX-)		RBU21	RBU22	*RBU41 1**
접속 가능 저항값		17Ω 이상	17Ω 이상	34Ω 이상
동작 전압 ON / OFF		ON : 362.5 ± 5V, OFF : 355 ± 5V (-5 %, -10 % 설정 가능)		ON : 725 ± 5V, OFF : 710 ± 5V (-5 %, -10 % 설정 가능)
동작 표시		LED 점등
*병렬 운전 최대 대수 2**		5 대
내장 저항	내부 저항 값	120W 180Ω	120W 20Ω	120W 180Ω 2 개 직렬
	허용 연속 ON 시간	10s max.	0.5s max.	10s max.
	허용 운전 사이클	사이클 1 / 10 (10s ON/90s OFF)	사이클 1 / 80 (0.5s ON/40s OFF)	사이클 1 / 10 (10s ON/90s OFF)
	전력	순간 : 0.73kW, 단시간 정격 : 120W	순간 : 6.6kW, 단시간 정격 : 120W	순간 : 1.46kW, 단시간 정격 : 240W
보호 기능	내부 저항 과열 보호	내장 릴레이 사양 · 내장 저항 온도 약 200 ℃ 이상에서 릴레이 동작, 약 170 ℃ 이하로 복귀 온도 퓨즈 내장 (복귀 불가) * 3 · 접점 정격 AC250V 200mA (R 부하), DC12V 500mA (R 부하), DC42V 200mA (R 부하) · 최소 부하 1mA
사용 환경	사용 주위 온도	-10 ~ +50 ℃
	보존 주위 온도	-20 ~ +65 ℃
	보존 주위 습도	20 ~ 90 % (결로되지 않을 것)
	진동	5.9m / s ² (0.6G) 10 ~ 55Hz
	사용 장소	표고 1,000 m 이하, 실내 (부식성 가스, 먼지가 없는 곳)
도장 색		Munsell 5Y7 / 1 (냉각 팬은 알루미늄 바탕색)

* 1. 400V 급 회생 제동 유니트에 제동 저항기(3G3AX-RAB/-RBB/-RBC)를 사용할 때는 내장된 저항기를 분리하고 반드시 동일 제동 저항기를 2대 직렬로 접속해 주십시오. 400V 급 회생 제동 유니트에 제동 저항기 1대만을 접속하여 운전하면 파손될 우려가 있습니다.
* 2. 딥 스위치로 설정해 주십시오.
* 3. 내장 저항기는 온도 퓨즈가 내장되어 있습니다. 알람을 접속하지 않은 경우, 과열 소손 방지를 위해 퓨즈가 끊어지는 경우가 있습니다. 퓨즈가 끊어진 경우 내장 저항기를 교환합니다.

제동 저항기 3G3AX-RB □ □ □ □ □

모터의 회생 에너지를 저항기로 소비시켜 감속 시간을 단축시킵니다.

● 사양

형식		소형 타입 ( 3G3AX-RBA □ □ □ □)				표준 타입 ( 3G3AX-RBB □ □ □ □)				중간 용량 타입 ( 3G3AX-RBC □ □ □ □)
항목		1201	1202	1203	1204	2001	2002	3001	4001	4001	6001	12001
저항	용량 타입	120W	120W	120W	120W	200W	200W	300W	400W	400W	600W	1200W
저항	저항값 (Ω)	180	100	50	35	180	100	50	35	50	35	17
허용 제동 빈도 (%)		5	2.5	1.5	1.0	10	7.5	7.5	7.5	10	10	10
연속 허용 제동 시간 (초)		20	12	5	3	30	30	30	20	10	10	10
질량 (kg)		0.27	0.27	0.27	0.27	0.97	0.97	1.68	2.85	2.5	3.6	6.5
이상 검출 기능		내장 서멀 (접점 용량 AC240V 2A MAX. 최소 전류 5mA), 정상 시 ON (b 접점) 온도 퓨즈 내장 (복귀하지 않음) *								온도 릴레이 내장, 정상 시 ON (b 접점) 접점 용량 : AC240V 3A (저항 부하), 0.2A (L 부하), DC36V 2A (저항 부하)
일반 사양	사용 주위 온도	-10 ~ +50 ℃
	보존 주위 온도	-20 ~ +65 ℃
	보존 주위 습도	20 ~ 90 % (결로되지 않을 것)
	진동	5.9m / s ² (0.6G) 10 ~ 55Hz
	사용 장소	표고 1000m 이하 실내 (부식성 가스, 먼지가없는 곳)
	냉각 방식	자동 공랭

* 내장 저항은 온도 퓨즈가 내장되어 있습니다. 알람을 접속하지 않은 경우, 과열 소손 방지를 위해 퓨즈가 끊어지는 경우가 있습니다. 퓨즈가 끊어진 경우 내장 저항기를 교환합니다.

라디오 노이즈 필터 3G3AX-ZCL □

인버터 입력 · 출력 케이블에 접속하여, 배선에서 나오는 노이즈를 저감시킵니다

● 사양 3G3AX-ZCL1

적용 모터 용량 (kW)	200V 급				400V 급
	입력 측		출력 측		입력 측		출력 측
	개수	관통 수	개수	관통 수	개수	관통 수	개수	관통 수
0.4	적용 외		적용 외		1	4	1	4
0.75					1	4	1	4
1.5					1	4	1	4
2.2					1	4	1	4
3.0					1	4	1	4
3.7	1	4	1	4	적용 외		적용 외
4.0	적용 외		적용 외		1	4	1	4
5.5	1	4	1	4	1	4	1	4
7.5	1	4	1	4	1	4	1	4
11	1	4	1	4	1	4	1	4
15	1	4	1	4	1	4	1	4

주. 옵션은 중부하 모드, 경부하 모드의 최대 적용 모터 용량 선정하십시오.

● 사양 3G3AX-ZCL2

적용 모터 용량 (kW)	200V 급				400V 급
	입력 측		출력 측		입력 측		출력 측
	개수	관통 수	개수	관통 수	개수	관통 수	개수	관통 수
0.1	1	4	1	4	적용 외		적용 외
0.2	1	4	1	4	적용 외		적용 외
0.4	1	4	1	4	1	4	1	4
0.75	1	4	1	4	1	4	1	4
1.5	1	4	1	4	1	4	1	4
2.2	1	4	1	4	1	4	1	4
3.0	적용 외		적용 외		1	4	1	4
4.0					1	4	1	4
5.5					1	4	1	4

입력측 노이즈 필터 3G3AX-NFI □ □

인버터 입력 전원 계통에 흘러들어 가거나 배선에서 나오는 으로 회전하거나 배선에서 나오는 노이즈를 저감시킵니다. 가능한 인버터에 접근시켜 삽입해 주십시오.

● 사양

전원	형식	인버터 형식	주위 온도 50 ℃ 시 정격 입력 전류 In (A)	전력 손실 (W)	누설 전류 (mA / 상) 60Hz 시
3상 AC200V	3G3AX-NFI21	3G3MX2-A2001-V1	3 × 6A	3	<1.5 (250V)
	3G3AX-NFI21	3G3MX2-A2002-V1	3 × 6A	3	<1.5 (250V)
	3G3AX-NFI21	3G3MX2-A2004-V1	3 × 6A	3	<1.5 (250V)
	3G3AX-NFI22	3G3MX2-A2007-V1	3 × 10A	4	<1.5 (250V)
	3G3AX-NFI23	3G3MX2-A2015-V1	3 × 20A	6	<1.5 (250V)
	3G3AX-NFI23	3G3MX2-A2022-V1	3 × 20A	6	<1.5 (250V)
	3G3AX-NFI24	3G3MX2-A2037-V1	3 × 30A	9	<1.5 (250V)
	3G3AX-NFI25	3G3MX2-A2055-V1	3 × 40A	12	<1.5 (250V)
	3G3AX-NFI26	3G3MX2-A2075-V1	3 × 60A	17	<1.5 (250V)
	3G3AX-NFI27	3G3MX2-A2110-V1	3 × 80A	21	<1.5 (250V)
	3G3AX-NFI28	3G3MX2-A2150-V1	3 × 100A	23	<1.5 (250V)
단상 AC200V	3G3AX-NFI21	3G3MX2-AB001-V1	3 × 6A	3	<1.5 (250V)
	3G3AX-NFI21	3G3MX2-AB002-V1	3 × 6A	3	<1.5 (250V)
	3G3AX-NFI22	3G3MX2-AB004-V1	3 × 10A	4	<1.5 (250V)
	3G3AX-NFI23	3G3MX2-AB007-V1	3 × 20A	6	<1.5 (250V)
	3G3AX-NFI24	3G3MX2-AB015-V1	3 × 30A 3 × 20A	9 6	<1.5 (250V)
	3G3AX-NFI23 *	3G3MX2-AB015-V1	3 × 30A 3 × 20A	9 6	<1.5 (250V)
	3G3AX-NFI24	3G3MX2-AB022-V1	3 × 30A	9	<1.5 (250V)
3상 AC400V	3G3AX-NFI41	3G3MX2-A4004-V1	3 × 7A	2	<7.5 (480V)
	3G3AX-NFI41	3G3MX2-A4007-V1	3 × 7A	2	<7.5 (480V)
	3G3AX-NFI41	3G3MX2-A4015-V1	3 × 7A	2	<7.5 (480V)
	3G3AX-NFI42	3G3MX2-A4022-V1	3 × 10A	4	<7.5 (480V)
	3G3AX-NFI42	3G3MX2-A4030-V1	3 × 10A	4	<7.5 (480V)
	3G3AX-NFI43	3G3MX2-A4040-V1	3 × 20A	6	<7.5 (480V)
	3G3AX-NFI43	3G3MX2-A4055-V1	3 × 20A	6	<7.5 (480V)
	3G3AX-NFI44	3G3MX2-A4075-V1	3 × 30A	9	<7.5 (480V)
	3G3AX-NFI45	3G3MX2-A4110-V1	3 × 40A	12	<7.5 (480V)
	3G3AX-NFI46	3G3MX2-A4150-V1	3 × 50A	15	<7.5 (480V)

* 3G3AX-NFI23는 CT 정격에만 사용할 수 있습니다.

형식	케이스 보호 구조	단자 사이즈	전선 지름	질량 (kg)
3G3AX-NFI21	플라스틱, IP00	M4	1.25mm ²	0.5
3G3AX-NFI22	플라스틱, IP00	M4	2mm ²	0.6
3G3AX-NFI23	플라스틱, IP00	M4	2mm ² , 3.5mm ²	0.7
3G3AX-NFI24	플라스틱, IP00	M4	5.5mm ²	0.8
3G3AX-NFI25	플라스틱, IP00	M5	8mm ²	1.4
3G3AX-NFI26	플라스틱, IP00	M5	14mm ²	1.8
3G3AX-NFI27	금속, IP00	M6	22mm ²	3.6
3G3AX-NFI28	금속, IP00	M8	30mm ²	4.6
3G3AX-NFI41	플라스틱, IP00	M4	1.25mm ² , 2mm ²	0.7
3G3AX-NFI42	플라스틱, IP00	M4	2mm ²	0.7
3G3AX-NFI43	플라스틱, IP00	M4	2mm ² , 3.5mm ²	0.7
3G3AX-NFI44	플라스틱, IP00	M4	5.5mm ²	0.8
3G3AX-NFI45	플라스틱, IP00	M5	8mm ²	1.4
3G3AX-NFI46	플라스틱, IP00	M5	14mm ²	1.6

주. 옵션은 중부하 모드, 경부하 모드의 최대 적용 모터 용량 선정하십시오.

출력측 노이즈 필터 3G3AX-NFO □ □

인버터 출력 측 배선에서 나오는 노이즈를 저감시킵니다. 가능한 인버터에 접근시켜 삽입해 주십시오.

● 사양

전원	형식	정격 전류 (A)	인버터 형식			질량 (kg)
전원	형식	정격 전류 (A)	3상 AC200V 급	단상 AC200V 급	3상 AC400V 급	질량 (kg)
3상 3선 정격 전압 AC500V	3G3AX-NFO01	6	3G3MX2-A2001-V1 / -A2002-V1 / -A2004-V1	3G3MX2-AB001-V1 / -AB002-V1	3G3MX2-A4004-V1 / -A4007-V1	0.7
	3G3AX-NFO02	12	3G3MX2-A2007-V1 / -A2015-V1	3G3MX2-AB004-V1 / -AB007-V1	3G3MX2-A4015-V1 / -A4022-V1 / -A4030-V1	0.9
	3G3AX-NFO03	25	3G3MX2-A2022-V1-A2037-V1	3G3MX2-AB015-V1 / -AB022-V1	3G3MX2-A4040-V1 / -A4055-V1 / -A4075-V1	2.1
	3G3AX-NFO04	50	3G3MX2-A2055-V1 / -A2075-V1	-	3G3MX2-A4110-V1 / -A4150-V1	3.7
	3G3AX-NFO05	75	3G3MX2-A2110-V1	-	-	5.7
	3G3AX-NFO06	100	3G3MX2-A2150-V1	-	-	8.4

주. 옵션은 중부하 모드, 경부하 모드의 최대 적용 모터 용량 선정하십시오.

DC 리액터 3G3AX-DL □ □ □ □

인버터가 발생하는 고조파 전류를 억제하기 위해 사용합니다.
AC 리액터보다 효과가 크고, AC 리액터와 병용할 수도 있습니다.

● 사양

인버터 입력 전원	형식	적용 인버터	질량 (kg)	표준 적용 전선
3상 / 단상 AC200V	3G3AX-DL2002	3G3MX2-A2001-V1, AB001-V1	0.8	1.25mm ² 이상
	3G3AX-DL2004	3G3MX2-A2002-V1, AB002-V1	1.0	1.25mm ²
	3G3AX-DL2007	3G3MX2-A2004-V1, AB004-V1	1.3	2mm ² 이상
	3G3AX-DL2015	3G3MX2-A2007-V1, AB007-V1	1.6	2mm ² 이상
	3G3AX-DL2022	3G3MX2-A2015-V1, AB015-V1	2.1	2mm ² 이상
	3G3AX-DL2037	3G3MX2-A2022-V1, AB022-V1	2.6	3.5mm ² 이상
	3G3AX-DL2055	3G3MX2-A2037-V1	3.6	8mm ² 이상
	3G3AX-DL2075	3G3MX2-A2055-V1	3.9	14mm ² 이상
	3G3AX-DL2110	3G3MX2-A2075-V1	6.5	22mm ² 이상
	3G3AX-DL2150	3G3MX2-A2110-V1	7.0	38mm ² 이상
	3G3AX-DL2220	3G3MX2-A2150-V1	9.0	60mm ² 이상
3상 AC400V	3G3AX-DL4007	3G3MX2-A4004-V1	1.1	1.25mm ² 이상
	3G3AX-DL4015	3G3MX2-A4007-V1 *	1.6	2mm ² 이상
	3G3AX-DL4022	3G3MX2-A4007-V1, A4015-V1	2.1	2mm ² 이상
	3G3AX-DL4037	3G3MX2-A4022-V1, A4030-V1	2.6	2mm ² 이상
	3G3AX-DL4055	3G3MX2-A4040-V1	3.6	3.5mm ² 이상
	3G3AX-DL4075	3G3MX2-A4055-V1 *	3.9	3.5mm ² 이상
	3G3AX-DL4110	3G3MX2-A4055-V1, A4075-V1 *	5.2	5.5mm ² 이상
	3G3AX-DL4150	3G3MX2-A4075-V1, A4110-V1	7.0	14mm ² 이상
	3G3AX-DL4220	3G3MX2-A4150-V1	9.5	22mm ² 이상

주. 옵션은 중부하 모드, 경부하 모드의 최대 적용 모터 용량 선정하십시오.

* CT 정격에만 사용할 수 있습니다.

AC 리액터 3G3AX-AL □ □ □ □

전원 용량이 인버터 용량에 비해 매우 큰 경우나 전원 역률을 개선하고자 하는 경우에 AC 리액터를 접속해 주십시오.

● 사양

형식	인버터 형식	모터 용량		질량 (kg)
형식	인버터 형식	VT	CT	질량 (kg)
3G3AX-AL2025	3G3MX2-A2001-V1	○	○	2.8
	3G3MX2-A2002-V1	○	○
	3G3MX2-A2004-V1	○	○
	3G3MX2-A2007-V1	○	○
	3G3MX2-AB001-V1	○	○
	3G3MX2-AB002-V1	○	○
	3G3MX2-AB004-V1	○	○
3G3AX-AL2055	3G3MX2-A2015-V1	○	○	4.0
	3G3MX2-A2022-V1	○	○
	3G3MX2-AB007-V1	○	○
	3G3MX2-AB015-V1 *	×	○
3G3AX-AL2110	3G3MX2-A2037-V1	○	○	5.0
	3G3MX2-A2055-V1 *	×	○
	3G3MX2-AB015-V1	○	○
	3G3MX2-AB022-V1	○	○
3G3AX-AL2220	3G3MX2-A2055-V1	○	○	10.0
	3G3MX2-A2075-V1	○	○
	3G3MX2-A2110-V1 *	×	○
3G3AX-AL2330	3G3MX2-A2110-V1	○	○	11.0
3G3AX-AL2330	3G3MX2-A2150-V1	○	○	11.0
3G3AX-AL4025	3G3MX2-A4004-V1	○	○	2.7
3G3AX-AL4025	3G3MX2-A4007-V1	○	○	2.7
3G3AX-AL4055	3G3MX2-A4015-V1	○	○	4.0
	3G3MX2-A4022-V1	○	○
	3G3MX2-A4030-V1	○	○
3G3AX-AL4110	3G3MX2-A4040-V1	○	○	6.0
3G3AX-AL4110	3G3MX2-A4055-V1 *	×	○	6.0
3G3AX-AL4220	3G3MX2-A4055-V1	○	○	10.0
	3G3MX2-A4075-V1	○	○
	3G3MX2-A4110-V1 *	×	○
3G3AX-AL4330	3G3MX2-A4110-V1	○	○	11.5
3G3AX-AL4330	3G3MX2-A4150-V1	○	○	11.5

주. 옵션은 중부하 모드, 경부하 모드의 최대 적용 모터 용량 선정하십시오.
* CT 정격에만 사용할 수 있습니다.

Dimensions

단위 : mm)

인버터 본체

3G3MX2-AB001-V1
3G3MX2-AB002-V1
3G3MX2-AB004-V1
3G3MX2-A2001-V1
3G3MX2-A2002-V1
3G3MX2-A2004-V1
3G3MX2-A2007-V1

3G3MX2-AB007-V1
3G3MX2-AB015-V1
3G3MX2-AB022-V1
3G3MX2-A2015-V1
3G3MX2-A2022-V1
3G3MX2-A4004-V1
3G3MX2-A4007-V1
3G3MX2-A4015-V1
3G3MX2 -A4022-V1
3G3MX2-A4030-V1
