| 항목
| 사양

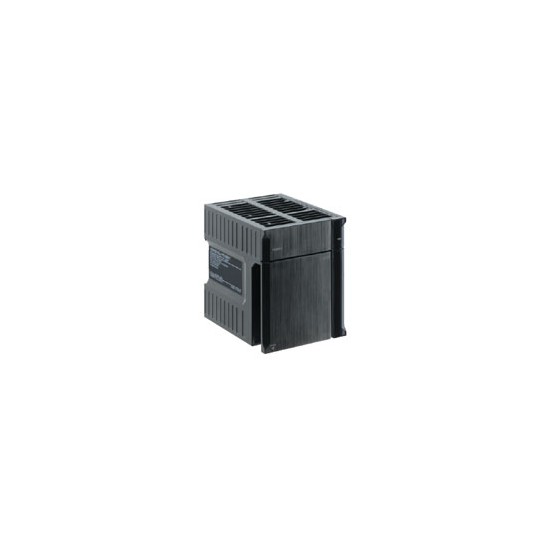

| 전원 유니트형식
| NJ-PA3001 | NJ-PD3001 | 전원 전압
| AC100V∼240V（광범위) 50/60Hz | DC24V | 허용 전원전압/
주파수 변동범위
| AC85∼264V 47～63Hz | DC19.2∼28.8V | 소비 전력
| 120VA이하 | 60W이하 | 돌입전류*1
| AC100V입력시
20A이하（상온에서 콜드 스타트 시）
8ms이하
AC200V입력시
40A이하（상온에서 콜드 스타트 시）
8ms이하 | DC24V입력시
30A이하（콜드 스타트 시)
20ms이하 | 전원 출력 용량＊2
| DC5V 6.0A（CPU랙 사용시로 CPU유니트로 공급 포함）
DC5V 6.0A（증설 랙 사용시）
DC24V 1.0A
합계30W까지 | 전원 출력 단자
| 없음 | 운전 중 출력＊3
| 접점구성：1a
개폐능력：
AC250V 2A（저항부하）
AC120V 0.5A（유도부하）
DC24V 2A（저항부하） | 교환 시기
알림 기능
| 없음 | 절연 저항*4
| AC외부 단자 일괄과 GR단자간
20MΩ이상 (DC500V 메가에서) | DC외부 단자 일괄과 GR단자간 20MΩ이상 (DC500V 메가에서) | 내전압*4, *5
| AC외부 단자 일괄과 GR단자간 AC2300V 50/60Hz 1분간 누설 전류 10 mA이하 | DC외부 단자 일괄과 GR단자간 AC1000V 50/60Hz 1분간 누설 전류 10mA이하 | 내노이즈성
| IEC61000-4-4에 준거 2 kV(전원 라인) | 내진동
| JIS C60068-2-6에 준거
5∼8.4Hz 진폭3.5mm, 8.4∼150Hz
가속도9.8m/s2 X,Y,Z각 방향100분（소인시간10분×소인회수10회=합계100분） | 내충격
| JIS C60068-2-27에 준거 147m/s2 X, Y, Z각 방향3회（릴레이 출력 유니트 100m/s2） | 사용 주위 온도
| 0∼55℃ | 사용 주위 습도
| 10∼90%RH（결로하지 않을 것） | 사용 주위 환경
| 부식성 가스가 없을 것 | 보존 주위 온도
| −20∼75℃ | 접지
| D종 접지（제3종 접지） | 구조
| 반내 내장형 | 외형
높이×깊이×폭
| 90mm×90mm×70mm | 질량
| 470g이하 | 490g이하 | NJ시리즈
CPU 장치
외형 치수(mm)
| 174.7～484.7（W）×90（H）×90（D）（단, 케이블 제외）
W＝70（전원 유니트）＋90（CPU 유니트）＋ 20×n＋31×m＋14.7（엔드 커버) （32점 기본I/O유니트 도는I/O컨트롤 유니트：n대, 그 외 유니트: m대） | 안전 규격
| cULus, EC지령 대응, NK, LR |
|
*1. 상기 값은 AC전원：상온•콜드 스타트 시의 조건, DC전원：콜드 스타트 시의 조건입니다.
본 AC전원의 돌입 전류 제한 회로에는 서미스터thermistor (저온 시 전류 억제 특성) 소자를 사용했습니다. 주위 온도가 높은 경우나 전원 OFF 시간이 짧은 핫 스타트 시에는 서미스터 소자가 충분히 식지 않기 때문에 돌입 전류 값이 상기 값을 초과하는(최대 상기 값의 약 2배) 경우가 있습니다.
본 DC전원의 돌입 전류 제한 회로는 콘덴서 충전형 지연 회로를 사용했습니다.
전원 OFF 시간이 짧은 핫 스타트 시에는 콘덴서가 방전되어있지 않기 때문에 돌입 전류값이 상기 값을 초과하는(최대 상기 값의 약 2배) 경우가 있습니다 또한 전원 재투입 후 1s간에 4A정도의 연속된 돌입전류가 발생하는 경우가 있습니다. 외부 회로의 휴즈나 브레이커 및 외부 DC전원 장치를 설정하실 때에는 용단•검지 특성이나 상기 내용을 고려 후 여유를 가진 설계를 실시해 주세요.
*2. 전원 출력 용량의 범위를 넘어 장시간 사용하거나 출력이 합선 되거나 하면, 전원 유니트의 내부 부품이 열화, 파손되는 일이 있습니다.
*3. CPU 장치에 접속된 경우에만 유효합니다.
*4. LG단자는 GR단자와 합선 된 채로 시험을 실시해도 문제 없습니다.
*5. 내전압 시험을 실시할 때 스위치로 모든 전압을 인가 또는 차단하면 발생하는 임펄스 전압의 영향으로 유니트가 파손 될 수 있습니
다. 인가 전압은 시험기의 볼륨으로 서서히 변화시켜 주십시오.
|
