Features

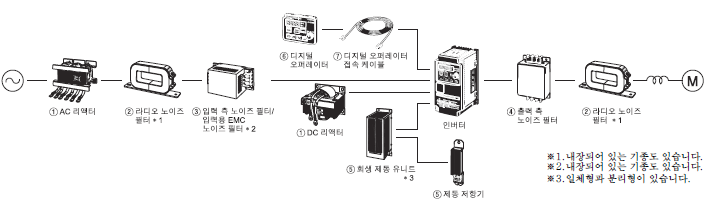

인버터에는 다음과 같은 옵션 · 주변 기기가 있습니다. 목적에 따라 선정 해주십시오.

인버터의 입력 역률 개선

DC 리액터 3G3AX-DL □ □ □ □
AC 리액터 3G3AX-AL □ □ □ □

인버터의 입력 역률 개선에 적용합니다.
또한 대전원 용량 (600kVA 이상)에서 사용하는 경우, DC 리액터 또는 AC 리액터를 설치해 주십시오.

노이즈에 의한 라디오나 제어기에 악영향 저감시키기

라디오 노이즈 필터 3G3AX-ZCL □

인버터 입력 · 출력 케이블에 접속하여 배선에서 나오는 노이즈를 저감시킵니다.

입력측 노이즈 필터 3G3AX-NFI □ □

인버터 입력 전원 계통으로 흘러들어 가거나 배선에서 나오는 노이즈를 저감시킵니다. 가능한 인버터에 접근시켜 삽입해 주십시오.

EMC 용 노이즈 필터 3G3AX-EFI □ □

EC 지령의 EMC 지령으로 하기 위해 사용하는 전용 노이즈 필터입니다.
인버터의 형식에 맞게 선정합니다.

출력측 노이즈 필터 3G3AX-NFO □ □

인버터 출력 측 배선에서 나오는 노이즈를 저감시킵니다. 가능한 인버터에 접근시켜 삽입해 주십시오.

기계를 설정 시간에 정지

제동 저항기 3G3AX-RB □ □ □ □ □

모터의 회생 에너지를 저항기에서 소비시켜 감속 시간을 단축시킵니다.

회생 제동 유니트 3G3AX-RBU □ □

3G3JX에서 회생 에너지가 발생한 때, 또는 3G3MX/3G3RX에서 모터의 감속 시간을 단축하려는 경우 제동 저항기와 조합하여 사용합니다.

인버터를 외부에서 운전

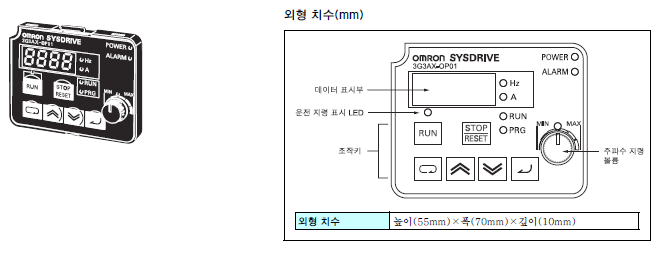

디지털 오퍼레이터 3G3AX-OP □ □

원격 조작하는 경우에 사용하는 디지털 오퍼레이터 (3G3MX, 3G3RX는 인버터의 디지털 오퍼레이터를 분리하여 사용)

디지털 오퍼레이터 접속 케이블 3G3AX-OPCN □

디지털 오퍼레이터를 원격 조작하는 경우에 사용하는 연장 케이블입니다.
케이블 길이 : 1m, 3m

*누전 브레이커를 적용하는 경우에는 오동작 방지를 위해 감도 전류 200mA 이상, 동작 시간이 0.1초 이상인 것, 또는 고주파 대책을 실시한 것을 선택해 주십시오.
(예)미쓰비시 전기(주) 제품 NV시리즈(1988년 이후 제작 제품)
후지 전기(주) 제품 EG, SG시리즈(1984년 이후 제작 제품)

Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

이름	형식		사양		적용 시리즈
이름	형식		사양		JX	MX	RX
회생 제동 유니트		3G3AX-RBU21	3상 200V	일반용 (저항 내장)	○	○	○
		3G3AX-RBU22		순간 회생력 큼 (저항기 내장)	○	○	○
		3G3AX-RBU23		30kW 상당, 일반용 * 1			○
		3G3AX-RBU24		55kW 상당, 일반용 * 1			○
		3G3AX-RBU41	3상 400V	일반용 (저항 내장)	○	○	○
		3G3AX-RBU42		30kW 상당, 일반용 * 1			○
		3G3AX-RBU43		55kW 상당, 일반용 * 1			○
제동 저항기	◎	3G3AX-RBA1201	소형 타입	저항값 120W, 180Ω		○	○
	◎	3G3AX-RBA1202		저항값 120W, 100Ω		○	○
	◎	3G3AX-RBA1203		저항값 120W, 50Ω		○	○
	◎	3G3AX-RBA1204		저항값 120W, 35Ω		○	○
	◎	3G3AX-RBB2001	표준 타입	저항값 200W, 180Ω		○	○
	◎	3G3AX-RBB2002		저항값 200W, 100Ω		○	○
	◎	3G3AX-RBB3001		저항값 300W, 50Ω		○	○
	◎	3G3AX-RBB4001		저항값400W, 35Ω		○	○
		3G3AX-RBC4001	중간 용량 타입	저항값400W, 50Ω			○
		3G3AX-RBC6001		저항값600W, 35Ω			○
		3G3AX-RBC12001		저항값 1,200 W, 17Ω			○
DC 리액터	◎	3G3AX-DL2002	3상 200V	0.2kW 용	○	○	○
	◎	3G3AX-DL2004		0.4kW 용	○	○	○
	◎	3G3AX-DL2007		0.7kW 용	○	○	○
	◎	3G3AX-DL2015		1.5kW 용	○	○	○
	◎	3G3AX-DL2022		2.2kW 용	○	○	○
	◎	3G3AX-DL2037		3.7kW 용	○	○	○
	◎	3G3AX-DL2055		5.5kW 용	○	○	○
	◎	3G3AX-DL2075		7.5kW 용	○	○	○
		3G3AX-DL2110		11kW 용			○
		3G3AX-DL2150		15kW 용			○
		3G3AX-DL2220		22kW 용			○
		3G3AX-DL2300		30kW 용			○
		3G3AX-DL2370		37kW 용			○
		3G3AX-DL2450		45kW 용			○
		3G3AX-DL2550		55kW 용			○
	◎	3G3AX-DL4004	3상 400V	0.4kW 용	○	○	○
	◎	3G3AX-DL4007		0.7kW 용	○	○	○
	◎	3G3AX-DL4015		1.5kW 용	○	○	○
		3G3AX-DL4022		2.2kW 용	○	○	○
		3G3AX-DL4037		3.7kW 용	○	○	○
		3G3AX-DL4055		5.5kW 용	○	○	○
		3G3AX-DL4075		7.5kW 용	○	○	○
		3G3AX-DL4110		11kW 용			○
		3G3AX-DL4150		15kW 용			○
		3G3AX-DL4220		22kW 용			○
		3G3AX-DL4300		30kW 용			○
		3G3AX-DL4370		37kW 용			○
		3G3AX-DL4450		45kW 용			○
		3G3AX-DL4550		55kW 용			○
출력측 노이즈 필터	◎	3G3AX-NFO01	단상 / 3상 200V 0.2 ~ 0.75kW 용, 3상 400V 0.4 ~ 2.2kW 용		○	○	○
	◎	3G3AX-NFO02	단상 / 3상 200V 1.5,2.2 kW 용, 3상 400V 3.7kW 용		○	○	○
	◎	3G3AX-NFO03	3상 200V 3.7,5.5 kW 용, 3상 400V 5.5 ~ 11kW 용		○	○	○
	◎	3G3AX-NFO04	3상 200V 7.5,11 kW 용, 3상 400V 15 ~ 22kW 용		○	○	○
		3G3AX-NFO05	3상 200V 15kW 용, 3상 400V 30,37 kW 용				○
		3G3AX-NFO06	3상 200V 18.5,22 kW 용, 3상 400V 45kW 용				○
		3G3AX-NFO07	3상 200V 30,37 kW 용, 3상 400V 55,75 kW 용				○
라디오 노이즈 필터	◎	3G3AX-ZCL1			○	○	○
라디오 노이즈 필터	◎	3G3AX-ZCL2			○	○	○

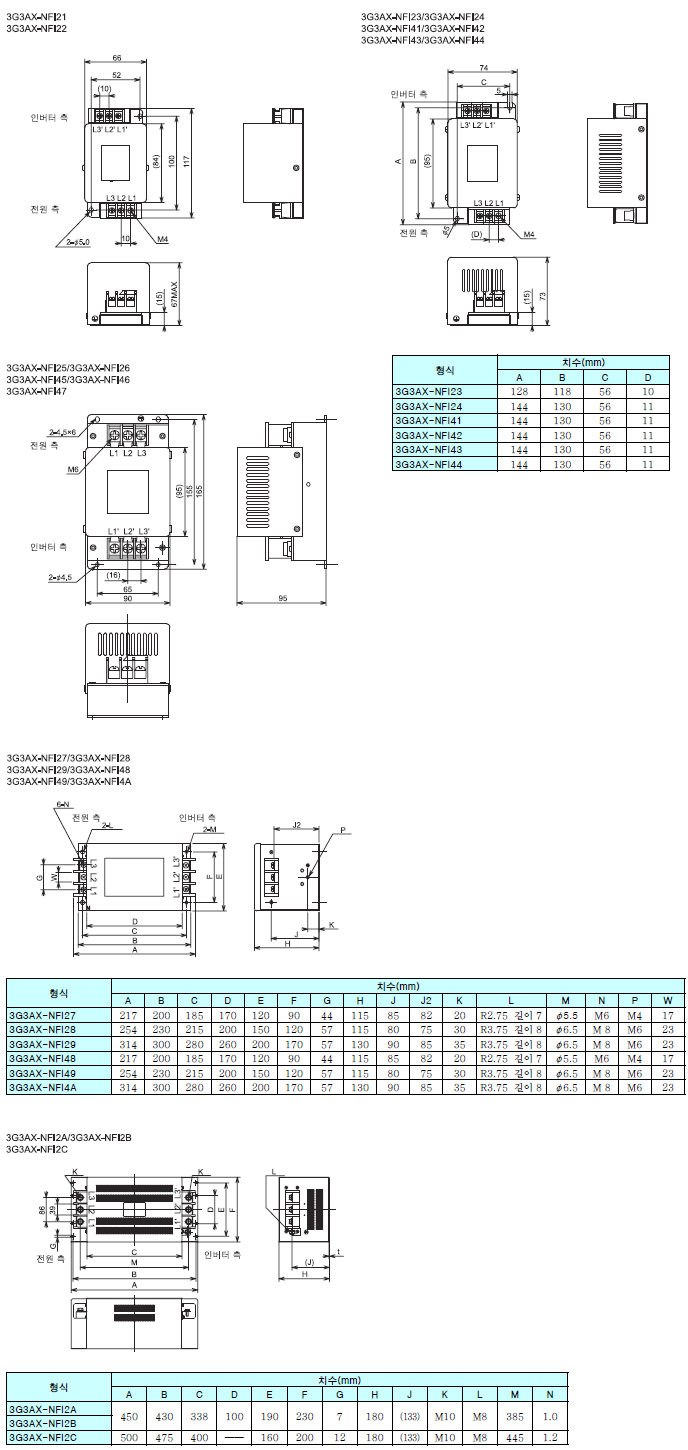

입력측 노이즈 필터	◎	3G3AX-NFI21	3상 200V	0.2 ~ 0.75kW 용	○	○	○
	◎	3G3AX-NFI22		1.5kW 용	○	○	○
	◎	3G3AX-NFI23		2.2,3.7 kW 용	○	○	○
	◎	3G3AX-NFI24		5.5kW 용	○	○	○
	◎	3G3AX-NFI25		7.5kW 용	○	○	○
		3G3AX-NFI26		11kW 용			○
		3G3AX-NFI27		15kW 용			○
		3G3AX-NFI28		18.5kW 용			○
		3G3AX-NFI29		22,30 kW 용			○
		3G3AX-NFI2A		37kW 용			○
		3G3AX-NFI2B		45kW 용			○
		3G3AX-NFI2C		55kW 용			○
	◎	3G3AX-NFI41	3상 400V	0.2 ~ 2.2kW 용	○	○	○
	◎	3G3AX-NFI42		3.7kW 용	○	○	○
	◎	3G3AX-NFI43		5.5,7.5 kW 용	○	○	○
		3G3AX-NFI44		11kW 용			○
		3G3AX-NFI45		15kW 용			○
		3G3AX-NFI46		18.5kW 용			○
		3G3AX-NFI47		22kW 용			○
		3G3AX-NFI48		30kW 용			○
		3G3AX-NFI49		37kW 용			○
		3G3AX-NFI4A		45,55 kW 용			○

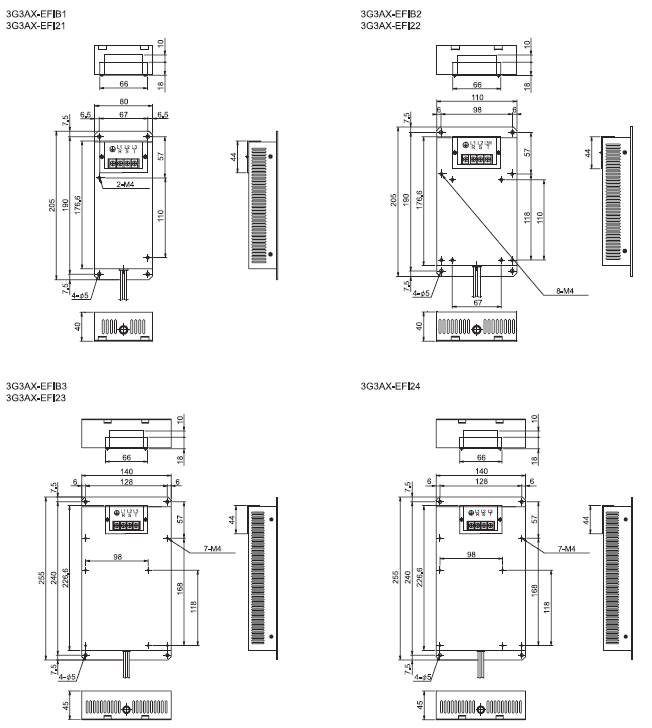

EMC 용 노이즈 필터		3G3AX-EFIB1	단상 200V 0.2,0.4 kW 용		○	○
		3G3AX-EFIB2	단상 200V 0.75kW 용		○	○
		3G3AX-EFIB3	단상 200V 1.5,2.2 kW 용		○	○
	◎	3G3AX-EFI21	3상 200V 0.2,0.4 kW 용		○	○
	◎	3G3AX-EFI22	3상 200V 0.75kW 용, 3상 400V 0.4 ~ 1.5kW 용		○	○
	◎	3G3AX-EFI23	3상 200V 1.5,2.2 kW 용 3상 400V 2.2,3.7 kW 용		○	○
		3G3AX-EFI24	3상 200V 3.7kW 용		○	○
		3G3AX-EFI25	3상 200V 5.5,7.5 kW 용 3상 400V 5.5,7.5 kW 용		○	○	○ * 2
	◎	3G3AX-EFI41	3상 200V 0.4,0.75 kW 용 3상 400V 0.4 ~ 2.2kW 용		○	○	○ * 2
	◎	3G3AX-EFI42	3상 200V 1.5kW 용 3상 400V 3.7kW 용		○	○	○ * 2
		3G3AX-EFI43	3상 200V 2.2,3.7 kW 용 3상 400V 5.5,7.5 kW 용		○	○	○ * 2
		3G3AX-EFI44	3상 200V 5.5kW 용 3상 400V 11kW 용		○	○	○ * 2
		3G3AX-EFI45	3상 200V 7.5kW 용 3상 400V 15kW 용		○	○	○ * 2
		3G3AX-EFI46	3상 400V 18.5kW 용				○ * 2
		3G3AX-EFI47	3상 200V 11kW 용 3상 400V 22kW 용				○ * 2
		3G3AX-EFI48	3상 200V 15kW 용 3상 400V 30kW 용				○ * 2
		3G3AX-EFI49	3상 200V 18.5kW 용 3상 400V 37kW 용				○ * 2
		3G3AX-EFI4A	3상 200V 22,30 kW 용 3상 400V 45,55 kW 용				○ * 2
		3G3AX-EFI4B	3상 200V 37kW 용 3상 400V 75,90 kW 용				○ * 2
AC 리액터	◎	3G3AX-AL2025	200V	0.2 ~ 1.5kW 용	○	○	○
	◎	3G3AX-AL2055		2.2 ~ 3.7kW 용	○	○	○
	◎	3G3AX-AL2110		5.5 ~ 7.5kW 용	○	○	○
		3G3AX-AL2220		11 ~ 15kW 용			○
		3G3AX-AL2330		18.5 ~ 22kW 용			○
		3G3AX-AL2500		30 ~ 37kW 용			○
		3G3AX-AL2750		45 ~ 55kW 용			○
	◎	3G3AX-AL4025	400V	0.4 ~ 1.5kW 용	○	○	○
	◎	3G3AX-AL4055		2.2 ~ 3.7kW 용	○	○	○
	◎	3G3AX-AL4110		5.5 ~ 7.5kW 용	○	○	○
		3G3AX-AL4220		11 ~ 15kW 용			○
		3G3AX-AL4330		18.5 ~ 22kW 용			○
		3G3AX-AL4500		30 ~ 37kW 용			○
		3G3AX-AL4750		45 ~ 55kW 용			○
모니터 소프트 연결 케이블		3G3AX-PCACN2	USB 케이블 (케이블 길이 2m)		○	○	○
인코더 피드백 보드		3G3AX-PG01	위치 · 속도 제어				○
DI 보드		3G3AX-DI01	DI에 의한 각종 데이터 설정용 (설정 주파수, 가감속 시간 등)				○
디지털 오퍼레이터	◎	3G3AX-OP01			○	○	○
디지털 오퍼레이터 케이블	◎	3G3AX-OPCN1	케이블 길이 1m		○	○	○
디지털 오퍼레이터 케이블	◎	3G3AX-OPCN3	케이블 길이 3m		○	○	○

* 1. 별도 제동 저항기가 필요합니다.
* 2. EMC 용 노이즈 필터는 RX 본체에 내장되어 있지만, 모터와 인버터 사이의 케이블이 긴 경우, EMC 용 노이즈 필터가 별도로 필요할 수 있습니다.

Specifications

【회생 제동 유니트】 적용 기종 : SYSDRIVE JX 시리즈 / MX 시리즈 / RX 시리즈

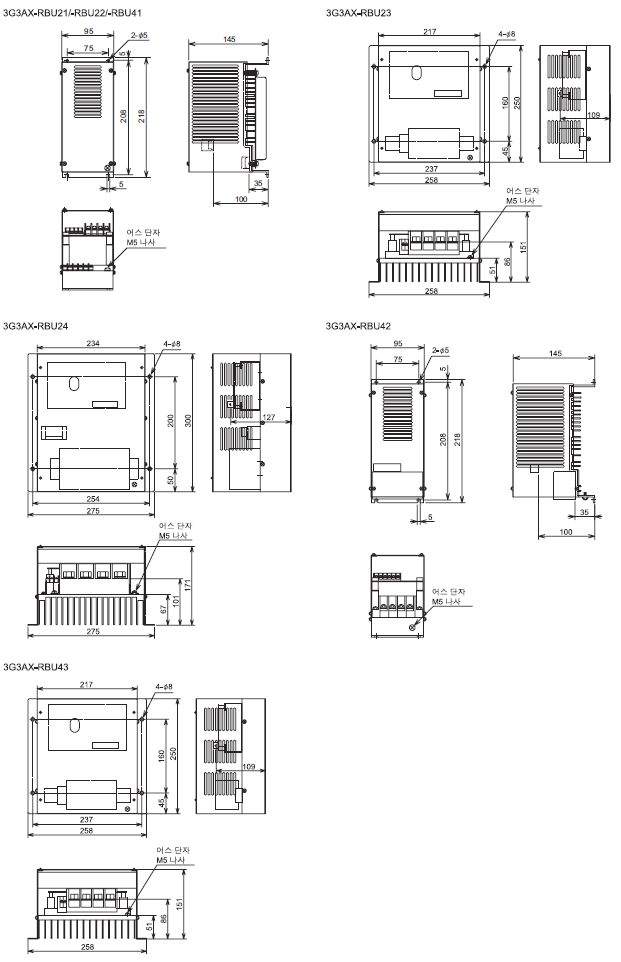

3G3AX-RBU □ □

저항 내장 타입 ( 3G3AX-RBU21/-RBU22/-RBU41)

전압 클래스		3상 200V 급		3상 400V 급
형식 ( 3G3AX-)		RBU21	RBU22	*RBU41 1**
접속 가능한 저항값		17Ω 이상	17Ω 이상	34Ω 이상
동작 전압 ON / OFF		ON : 362.5 ± 5V, OFF : 355 ± 5V (-5 %, -10 % 설정 가능)		ON : 725 ± 5V, OFF : 710 ± 5V (-5 %, -10 % 설정 가능)
동작 표시		LED 점등
*병렬 운전 최대 대수 2**		5 대
내장 저항	내부 저항값	120W 180Ω	120W 20Ω	120W 180Ω 2 개 직렬
	허용 연속 ON 시간	10s max.	0.5s max.	10s max.
	허용 운전 사이클	사이클 1 / 10 (10s ON/90s OFF)	사이클 1 / 80 (0.5s ON/40s OFF)	사이클 1 / 10 (10s ON/90s OFF)
	소비 전력	순간 : 0.73kW 단시간 정격 : 120W	순간 : 6.6kW 단시간 정격 : 120W	순간 : 1.46kW 단시간 정격 : 240W
보호 기능	내부 저항 과열 보호	내장 릴레이 사양 · 내장 저항기 온도 200 ℃ 이상에서 릴레이 동작 　　　　　　　　　　　약 170 ℃ 이하에서 복귀 온도 퓨즈 내장 (복귀 불가) * 3 · 접점 정격 AC250V 200mA (R 부하) 　　　　　 DC12V 500mA (R 부하) 　　　　　DC42V 200mA (R 부하) · 최소 부하 1mA
사용 환경	주위 온도	-10 ~ +50 ℃
	저장 온도	-20 ~ +65 ℃ (수송 중의 단시간 온도)
	습도	20 ~ 90 % (비 응축)
	진동	5.9m / s ² (0.6G) 10 ~ 55Hz
	사용 장소	표고 1,000 m 이하, 실내 (부식성 가스, 먼지가 없는장소)
도장색		Munsell 5Y7 / 1 (냉각 팬은 알루미늄 바탕색)

* 1. 400V 급 회생 제동 유니트에 제동 저항기 ( 3G3AX-RAB/-RBB/-RBC)를 사용할 때는 내장된 저항기를 분리하고 반드시 동일 제동 저항기를 2 대 직렬로 접속해 주십시오. 400V 급 회생 제동 유니트에 제동 저항기 1대만을 접속하여 운전하면 파손될 우려가 있습니다.
* 2. 딥 스위치로 설정하십시오.
* 3. 내장 저항은 온도 퓨즈가 내장되어 있습니다. 알람을 접속하지 않은 경우, 과열 소손 방지를 위해 퓨즈가 끊어지는 경우가 있습니다.
　　퓨즈가 끊어진 경우 내장 저항기를 교환합니다.

저항 외장 타입 ( 3G3AX-RBU23/-RBU24/-RBU42/-RBU43)

전압 클래스		3상 200V 급		3상 400V 급
형식 ( 3G3AX-)		RBU23	RBU24	*RBU42 1**	*RBU43 1**
접속 가능 저항값	연속 운전	6Ω 이상	4Ω 이상	24Ω 이상	12Ω 이상
접속 가능 저항값	단시간 운전 / 허용 운전 사이클 / 허용 연속 ON 시간	4Ω 이상 사이클 1 / 5 (2min ON/8min OFF) 2min	2Ω 이상 사이클 1 / 5 (2min ON/8min OFF) 2min	10Ω 이상 사이클 1 / 10 (10s ON/90s OFF) 10s	6Ω 이상 사이클 1 / 5 (2min ON/8min OFF) 2min
동작 전압 ON / OFF		ON : 362.5 ± 5V, OFF : 355 ± 5V (-5 %, -10 % 설정 가능)		ON : 725 ± 5V, OFF : 710 ± 5V (-5 %, -10 % 설정 가능)
동작 표시		LED 점등
*병렬 운전 최대 대수 2**		2 대
보호 기능	내장 파워 모듈 과열 보호	내장 릴레이 사양 · 냉각 핀 온도 약 100 ℃ 이상에서 릴레이 동작 · 접점 정격 AC240V 3 A (R 부하) 　　　　　　　 DC36V 2 A (R 부하) · 최소 부하 DC5V 50m A (R 부하)
사용 환경	주위 온도	-10 ~ +50 ℃
	저장 온도	-20 ~ +65 ℃ (수송 중의 단시간 온도)
	습도	20 ~ 90 % (결로되지 않을 것)
	진동	4.9m / s ² (0.5G) 10 ~ 55Hz
	사용 장소	표고 1,000 m 이하, 실내 (부식성 가스, 먼지가 없는 장소)
도장색		Munsell 5Y7 / 1 (냉각 팬은 알루미늄 바탕색)

* 1. 400V 급 회생 제동 유니트에 제동 저항기 (3G3AX-RAB/-RBB/-RBC)를 사용할 때는 내장된 저항기를 분리하고 반드시 동일 제동 저항기를 2 대 직렬로 접속해 주십시오. 400V 급 회생 제동 유니트에 제동 저항기 1대만을 접속하여 운전하면 파손될 우려가 있습니다.
* 2. 딥 스위치로 설정하십시오.

【제동 저항기】 적용 기종 : SYSDRIVE JX 시리즈 / MX 시리즈 / RX 시리즈

3G3AX-RB □ □ □ □ □

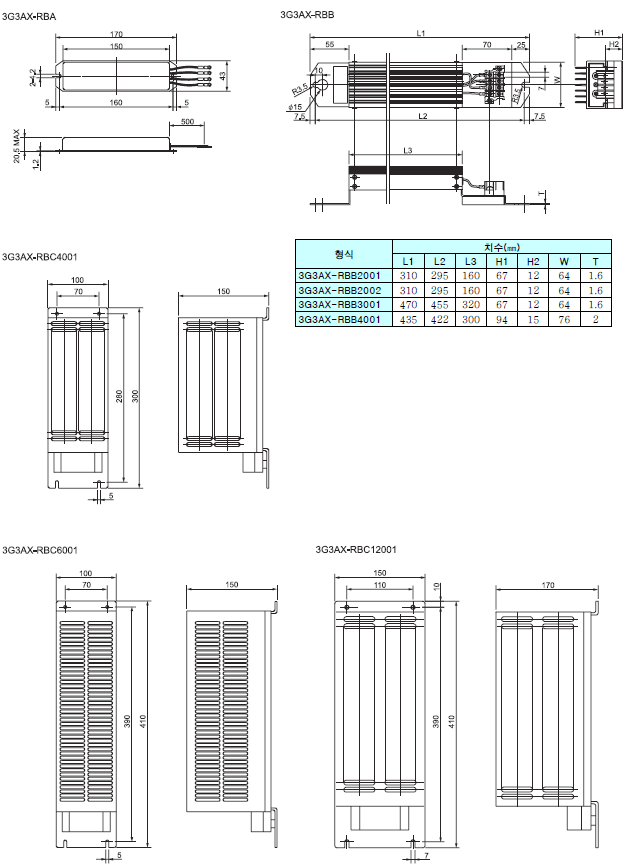

형식		소형 타입 ( 3G3AX-RBA □ □ □ □)				표준 타입 ( 3G3AX-RBB □ □ □ □)				중간 용량 타입 ( 3G3AX-RBC □ □ □ □)
형식		1201	1202	1203	1204	2001	2002	3001	4001	4001	6001	12001
저항	용량 타입	120W	120W	120W	120W	200W	200W	300W	400W	400W	600W	1200W
저항	저항값 (Ω)	180	100	50	35	180	100	50	35	50	35	17
허용 제동 빈도(%)		5	2.5	1.5	1.0	10	7.5	7.5	7.5	10	10	10
연속 허용 제동 시간 (초)		20	12	5	3	30	30	30	20	10	10	10
질량 (kg)		0.27	0.27	0.27	0.27	0.97	0.97	1.68	2.85	2.5	3.6	6.5
이상 검출 기능		내장 서멀 (접점 용량 AC240V 2A MAX 최소 전류 5mA), 정상 시 ON (b 접점) 내장 온도 퓨즈 (복귀하지 않음)								온도 릴레이 내장, 정상 시 ON (b 접점) 접점 용량 : AC240V 3A (저항 부하), 0.2A (L부하), DC36V 2A (저항 부하)
일반 사양	주위 온도	-10 ~ +50 ℃
	습도	20 ~ 90 % (RH) 결로되지 않을 것
	진동	5.9m / s ² (0.6G) 10 ~ 55Hz JIS C 0911 규격
	사용 장소	표고 1000m 이하, 실내 (부식성 가스, 먼지가 없는 장소)
	냉각 방식	자동 공랭

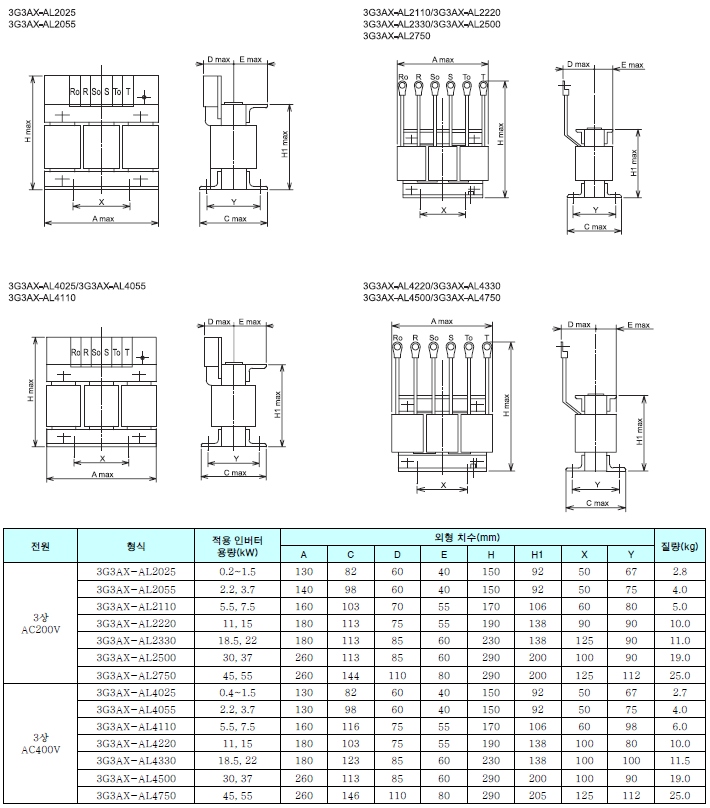

[DC 리액터】 적용 기종 : SYSDRIVE JX 시리즈 / MX 시리즈 / RX 시리즈

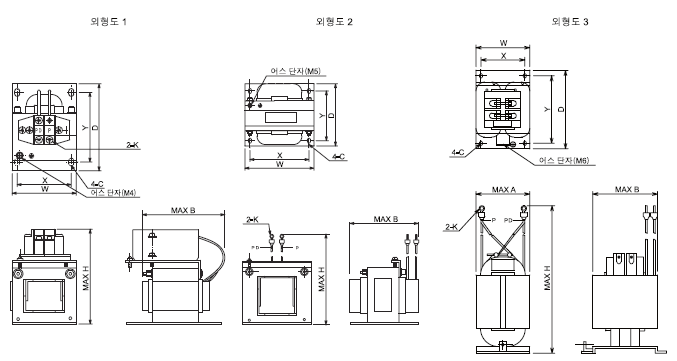

3G3AX-DL □ □ □ □

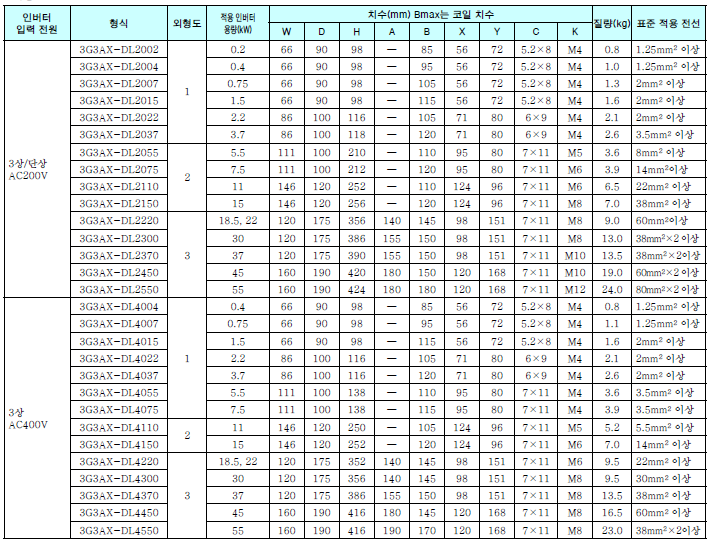

인버터 입력 전원	형식	적용 인버터 용량 (kW)	치수 (mm) Bmax는 코일 치수									질량 (kg)	표준 적용 전선
인버터 입력 전원	형식	적용 인버터 용량 (kW)	W	D	H	A	B	X	Y	C	K	질량 (kg)	표준 적용 전선
3상 / 단상 AC200V	3G3AX-DL2002	0.2	66	90	98	-	85	56	72	5.2 × 8	M4	0.8	1.25mm ² 이상
	3G3AX-DL2004	0.4	66	90	98	-	95	56	72	5.2 × 8	M4	1.0	1.25mm ² 이상
	3G3AX-DL2007	0.75	66	90	98	-	105	56	72	5.2 × 8	M4	1.3	2mm ² 이상
	3G3AX-DL2015	1.5	66	90	98	-	115	56	72	5.2 × 8	M4	1.6	2mm ² 이상
	3G3AX-DL2022	2.2	86	100	116	-	105	71	80	6 × 9	M4	2.1	2mm ² 이상
	3G3AX-DL2037	3.7	86	100	118	-	120	71	80	6 × 9	M4	2.6	3.5mm ² 이상
	3G3AX-DL2055	5.5	111	100	210	-	110	95	80	7 × 11	M5	3.6	8mm ² 이상
	3G3AX-DL2075	7.5	111	100	212	-	120	95	80	7 × 11	M6	3.9	14mm ² 이상
	3G3AX-DL2110	11	146	120	252	-	110	124	96	7 × 11	M6	6.5	22mm ² 이상
	3G3AX-DL2150	15	146	120	256	-	120	124	96	7 × 11	M8	7.0	38mm ² 이상
	3G3AX-DL2220	18.5,22	120	175	356	140	145	98	151	7 × 11	M8	9.0	60mm ² 이상
	3G3AX-DL2300	30	120	175	386	155	150	98	151	7 × 11	M8	13.0	38mm ² × 2 이상
	3G3AX-DL2370	37	120	175	390	155	150	98	151	7 × 11	M10	13.5	38mm ² × 2 이상
	3G3AX-DL2450	45	160	190	420	180	150	120	168	7 × 11	M10	19.0	60mm ² × 2 이상
	3G3AX-DL2550	55	160	190	424	180	180	120	168	7 × 11	M12	24.0	80mm ² × 2 이상
3상 AC400V	3G3AX-DL4004	0.4	66	90	98	-	85	56	72	5.2 × 8	M4	0.8	1.25mm ² 이상
	3G3AX-DL4007	0.75	66	90	98	-	95	56	72	5.2 × 8	M4	1.1	1.25mm ² 이상
	3G3AX-DL4015	1.5	66	90	98	-	115	56	72	5.2 × 8	M4	1.6	2mm ² 이상
	3G3AX-DL4022	2.2	86	100	116	-	105	71	80	6 × 9	M4	2.1	2mm ² 이상
	3G3AX-DL4037	3.7	86	100	116	-	120	71	80	6 × 9	M4	2.6	2mm ² 이상
	3G3AX-DL4055	5.5	111	100	138	-	110	95	80	7 × 11	M4	3.6	3.5mm ² 이상
	3G3AX-DL4075	7.5	111	100	138	-	115	95	80	7 × 11	M4	3.9	3.5mm ² 이상
	3G3AX-DL4110	11	146	120	250	-	105	124	96	7 × 11	M5	5.2	5.5mm ² 이상
	3G3AX-DL4150	15	146	120	252	-	120	124	96	7 × 11	M6	7.0	14mm ² 이상
	3G3AX-DL4220	18.5,22	120	175	352	140	145	98	151	7 × 11	M6	9.5	22mm ² 이상
	3G3AX-DL4300	30	120	175	356	140	145	98	151	7 × 11	M8	9.5	30mm ² 이상
	3G3AX-DL4370	37	120	175	386	155	150	98	151	7 × 11	M8	13.5	38mm ² 이상
	3G3AX-DL4450	45	160	190	416	180	145	120	168	7 × 11	M8	16.5	60mm ² 이상
	3G3AX-DL4550	55	160	190	416	190	170	120	168	7 × 11	M8	23.0	38mm ² × 2 이상

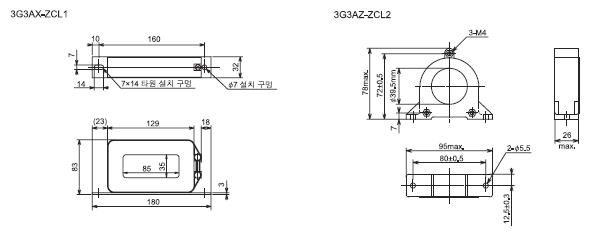

[라디오 노이즈 필터] 적용 기종 : SYSDRIVE JX 시리즈 / MX 시리즈 / RX 시리즈

3G3AX-ZCL □

3G3AX-ZCL1

적용 인버터 용량 (kW)	200V 급				400V 급
	입력측		출력측		입력측		출력측
	개수	관통 수	개수	관통 수	개수	관통 수	개수	관통 수
0.2	1	4	1	4	1	4	1	4
0.4	1	4	1	4	1	4	1	4
0.75	1	4	1	4	1	4	1	4
1.5	1	4	1	4	1	4	1	4
2.2	1	4	1	4	1	4	1	4
3.7	1	4	1	4	1	4	1	4
5.5	1	4	1	4	1	4	1	4
7.5	1	4	1	4	1	4	1	4

3G3AX-ZCL2

적용 인버터 용량 (kW)	200V 급				400V 급
	입력측		출력측		입력측		출력측
	개수	관통 수	개수	관통 수	개수	관통 수	개수	관통 수
0.2	1	4	1	4	1	4	1	4
0.4	1	4	1	4	1	4	1	4
0.75	1	4	1	4	1	4	1	4
1.5	1	4	1	4	1	4	1	4
2.2	1	4	1	4	1	4	1	4
3.7	1	4	1	4	1	4	1	4
5.5	적용 외		적용 외		1	4	1	4
7.5	적용 외		적용 외		1	4	1	4

【입력측 노이즈 필터] 적용 기종 : SYSDRIVE JX 시리즈 / MX 시리즈 / RX 시리즈

3G3AX-NFI □ □

전원	형식	적용 인버터 용량 (kW)	주위 온도 50 ℃ 시 정격 입력 전류 In (A)	전력 손실 (W)	누설 전류 (mA / 상) 60Hz 때	케이스 보호 구조	단자 사이즈	전선 지름	질량 (kg)
3상 250V +10 % 최대	3G3AX-NFI21	0.2 ~ 0.75	3 × 6A	3	<1.5 (250V)	플라스틱, IP00	M4	1.25mm ²	0.5
	3G3AX-NFI22	1.5	3 × 10A	4	<1.5 (250V)	플라스틱, IP00	M4	2mm ²	0.6
	3G3AX-NFI23	2.2,3.7	3 × 20A	6	<1.5 (250V)	플라스틱, IP00	M4	2mm ² , 3.5mm²	0.7
	3G3AX-NFI24	5.5	3 × 30A	9	<1.5 (250V)	플라스틱, IP00	M4	5.5mm ²	0.8
	3G3AX-NFI25	7.5	3 × 40A	12	<1.5 (250V)	플라스틱, IP00	M5	8mm ²	1.4
	3G3AX-NFI26	11	3 × 60A	17	<1.5 (250V)	플라스틱, IP00	M5	14mm ²	1.8
	3G3AX-NFI27	15	3 × 80A	21	<1.5 (250V)	금속, IP00	M6	22mm ²	3.6
	3G3AX-NFI28	18.5	3 × 100A	23	<1.5 (250V)	금속, IP00	M8	30mm ²	4.6
	3G3AX-NFI29	22,30	3 × 150A	45	<15 (250V)	금속, IP00	M8	38mm ² , 60mm²	9.0
	3G3AX-NFI2A	37	3 × 200A	50	<1.5 (250V)	금속, IP00	M10	100mm ² 또는 38mm ² 2 개 평행	16
	3G3AX-NFI2B	45	3 × 250A	68	<1.5 (250V)	금속, IP00	M10	100mm ² 또는 38mm ² 2 개 평행	16
	3G3AX-NFI2C	55	3 × 300A	56	<1.5 (250V)	금속, IP00	M10	150mm ² 또는 60mm ² 2 개 평행	23
3상 480V +10 % 최대	3G3AX-NFI41	0.4 ~ 2.2	3 × 7A	2	<7.5 (480V)	플라스틱, IP00	M4	1.25mm ² , 2mm²	0.7
	3G3AX-NFI42	3.7	3 × 10A	4	<7.5 (480V)	플라스틱, IP00	M4	2mm ²	0.7
	3G3AX-NFI43	5.5,7.5	3 × 20A	6	<7.5 (480V)	플라스틱, IP00	M4	2mm ² , 3.5mm²	0.7
	3G3AX-NFI44	11	3 × 30A	9	<7.5 (480V)	플라스틱, IP00	M4	5.5mm ²	0.8
	3G3AX-NFI45	15	3 × 40A	12	<7.5 (480V)	플라스틱, IP00	M5	8mm ²	1.4
	3G3AX-NFI46	18.5	3 × 50A	15	<7.5 (480V)	플라스틱, IP00	M5	14mm ²	1.6
	3G3AX-NFI47	22	3 × 60A	17	<7.5 (480V)	플라스틱, IP00	M5	14mm ²	1.8
	3G3AX-NFI48	30	3 × 80A	21	<7.5 (480V)	금속, IP00	M6	22mm ²	3.6
	3G3AX-NFI49	37	3 × 100A	23	<7.5 (480V)	금속, IP00	M8	38mm ²	4.6
	3G3AX-NFI4A	45,55	3 × 150A	45	<7.5 (480V)	금속, IP00	M8	38mm ² , 60mm²	9.0

【입력 용 EMC 노이즈 필터] 적용 기종 : SYSDRIVE JX 시리즈 / MX 시리즈 / RX 시리즈

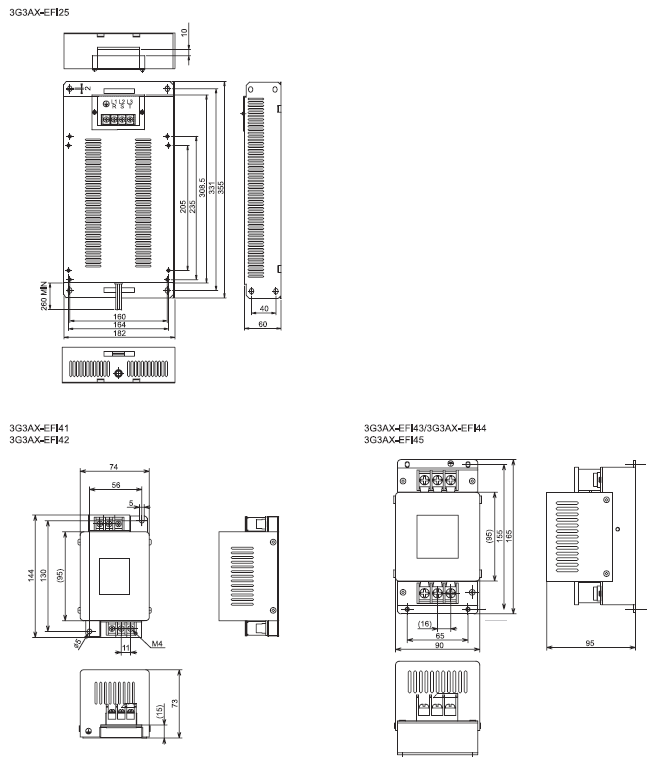

3G3AX-EFI □ □

전원	형식	적용 인버터 용량 (kW)			입력 전류 In (A)	누설 전류 (mA / 상 60Hz 시)	케이스 보호 구조	입력 단자 사이즈	전선 지름	질량 (kg)
전원	형식	단상 200V	3상 200V	3상 400V	입력 전류 In (A)	누설 전류 (mA / 상 60Hz 시)	케이스 보호 구조	입력 단자 사이즈	전선 지름	질량 (kg)
단상 AC200V	3G3AX-EFIB1	0.2,0.4	-	-	2 × 6A	15	알루미늄, IP20	M4	1.3mm ²	0.43
	3G3AX-EFIB2	0.75	-	-	2 × 10A	15			2.1mm ²	0.6
	3G3AX-EFIB3	1.5,2.2	-	-	2 × 21A	15			3.3 ~ 5.3mm ²	0.88
3상 AC200V	3G3AX-EFI21	-	0.2,0.4	-	3 × 4A	15	알루미늄, IP20	M4	1.3mm ²	0.56
	3G3AX-EFI22	-	0.75	0.4 ~ 1.5	3 × 5.2A	16			1.3mm ²	0.72
	3G3AX-EFI23	-	1.5,2.2	2.2,3.7	3 × 14A	16			2.1mm ²	1.2
	3G3AX-EFI24	-	3.7	-	3 × 22A	16			3.3mm ²	1.3
	3G3AX-EFI25	-	5.5,7.5	5.5,7.5	3 × 40A	90		M5	3.3 ~ 8.4mm ²	2.4
3상 AC200 / 400V	3G3AX-EFI41	-	0.4,0.75	0.4 ~ 2.2	3 × 7A	150	플라스틱, IP00	M4	1.25mm ² , 2mm ²	0.7
	3G3AX-EFI42	-	1.5	3.7	3 × 10A	150		M4	2mm ²	0.7
	3G3AX-EFI43	-	2.2,3.7	5.5,7.5	3 × 20A	170		M5	2mm ² , 3.5mm²	1.0
	3G3AX-EFI44	-	5.5	11	3 × 30A	170			5.5mm ²	1.3
	3G3AX-EFI45	-	7.5	15	3 × 40A	170			8mm ²	1.4
	3G3AX-EFI46	-	-	18.5	3 × 50A	250	금속, IP00	M6	14mm ²	2.9
	3G3AX-EFI47	-	11	22	3 × 60A	250			14mm ²	3.0
	3G3AX-EFI48	-	15	30	3 × 80A	250			22mm ²	3.6
	3G3AX-EFI49	-	18.5	37	3 × 100A	250		M8	30mm ² , 38mm ²	5.0
	3G3AX-EFI4A	-	22,30	45,55	3 × 150A	250		M8	38mm ² , 60mm ²	9.0
	3G3AX-EFI4B	-	37	75,90	3 × 200A	250		M10	100mm ² 또는 38mm ² 2 개 병렬	16.0

[출력측 노이즈 필터] 적용 기종 : SYSDRIVE JX 시리즈 / MX 시리즈 / RX 시리즈

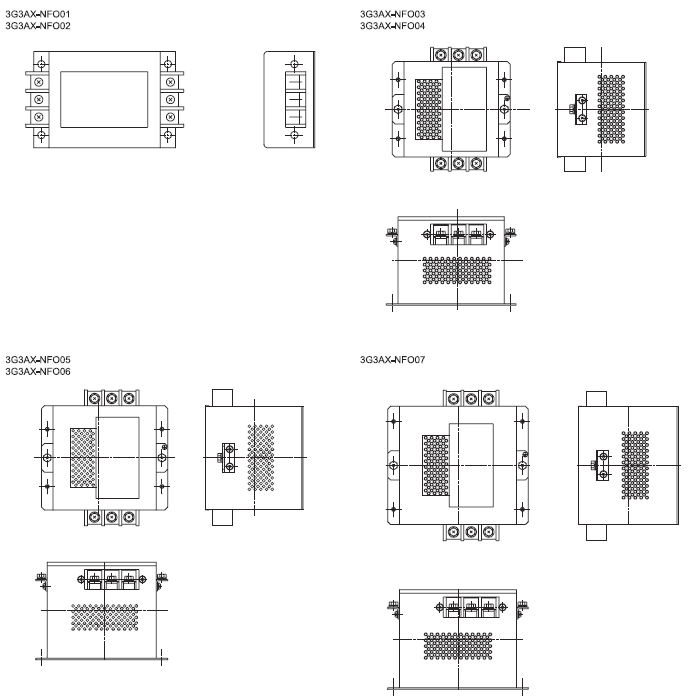

3G3AX-NFO □ □

전원	형식	정격 전류 (A)	적용 모터 (kW)		질량 (kg)
전원	형식	정격 전류 (A)	200V 급	400V 급	질량 (kg)
3상 3선 정격 전압 AC500V	3G3AX-NFOO1	6	~ 0.75	~ 2.2	0.7
	3G3AX-NFOO2	12	1.5,2.2	3.7	0.9
	3G3AX-NFOO3	25	3.7,5.5	5.5,7.5,11	2.1
	3G3AX-NFOO4	50	7.5,11	15,18.5,22	3.7
	3G3AX-NF005	75	15	30,37	5.7
	3G3AX-NF006	100	18.5,22	45	8.4
	3G3AX-NF007	150	30,37	55,75	9.0

[AC 리액터】 적용 기종 : SYSDRIVE JX 시리즈 / MX 시리즈 / RX 시리즈

3G3AX-AL □ □ □ □

전원	형식	적용 인버터 용량 (kW)	외형 치수 (mm)								질량 (kg)
전원	형식	적용 인버터 용량 (kW)	A	C	D	E	H	H1	X	Y	질량 (kg)
3상 AC200V	3G3AX-AL2025	0.2 ~ 1.5	130	82	60	40	150	92	50	67	2.8
	3G3AX-AL2055	2.2,3.7	140	98	60	40	150	92	50	75	4.0
	3G3AX-AL2110	5.5,7.5	160	103	70	55	170	106	60	80	5.0
	3G3AX-AL2220	11,15	180	113	75	55	190	138	90	90	10.0
	3G3AX-AL2330	18.5,22	180	113	85	60	230	138	125	90	11.0
	3G3AX-AL2500	30,37	260	113	85	60	290	200	100	90	19.0
	3G3AX-AL2750	45,55	260	144	110	80	290	200	125	112	25.0
3상 AC400V	3G3AX-AL4025	0.4 ~ 1.5	130	82	60	40	150	92	50	67	2.7
	3G3AX-AL4055	2.2,3.7	130	98	60	40	150	92	50	75	4.0
	3G3AX-AL4110	5.5,7.5	160	116	75	55	170	106	60	98	6.0
	3G3AX-AL4220	11,15	180	103	75	55	190	138	100	80	10.0
	3G3AX-AL4330	18.5,22	180	123	85	60	230	138	100	100	11.5
	3G3AX-AL4500	30,37	260	113	85	60	290	200	100	90	19.0
	3G3AX-AL4750	45,55	260	146	110	80	290	205	125	112	25.0

【인코더 피드백 보드] 적용 기종 : SYSDRIVE RX 시리즈

3G3AX-PG01

단자 기호		단자 명칭	기능 내용	전기적 사양
입력 단자	SAP SAN SBP SBN	펄스열 위치 지령 입력	펄스열 모드 선택 (P013) * 　모드 0:90 ° 위상차 펄스열 　모드 1 : 정 역전 지령 + 펄스열 　모드 2 : 정전 펄스열 + 역전 펄스열 · PG 보드 상의 딥 스위치로 내장 종단 저항의 　유효 / 무효 설정 가능 (내장 종단 저항값 : 150Ω)	DC5V 리시버 입력 (RS-422 규격 준거)
입력 단자	EAP EAN EBP EBN EZP EZN	엔코더 신호 입력	A, B, Z : 엔코더 신호 입력	포토 커플러 입력 (DC5V 라인 드라이버 출력 타입의 로터리 엔코더에 대응)
출력 단자	AP AN BP BN	인코더 신호 출력	엔코더 신호 입력 펄스 비율 (1:1)로 출력합니다.	DC5V 라인 드라이버 출력 (RS-422 규격 준거)
출력 단자	EP5 EG5 (커먼)	엔코더 용 전원	DC +5 V 전원	150mA max.

* 펄스열 모드 선택은 인버터 본체의 파라미터로 실시합니다.

【DI 보드] 적용 기종 : SYSDRIVE RX 시리즈

3G3AX-DI01

	단자 기호	단자 명칭	기능 내용	전기적 특성
입력 단자	D0 ~ D15	데이터 입력 단자	포토 커플러 입력 (1a 접점 신호) 싱크 소스 대응	[(D0 ~ 15 · STRB)-CM1 간] 입력 ON 전압 : DC18V 입력 임피던스 : 4.7kΩ 허용 최대 전압 : DC27V
입력 단자	STRB	스트로브 단자 (데이터 취득 지령 신호 단자)	포토 커플러 입력 (1a 접점 신호) 싱크 소스 대응
출력 단자	SEQ	시퀀스 에러 신호 출력 단자 (데이터 입력 에러 신호 출력 단자)	오픈 콜렉터 출력 싱크 소스 대응	[SEQ-CMB 간] ON시 전압 강하 : 4V 이하 최대 허용 전압 : DC27V 최대 허용 전류 : 50mA
출력 단자	CMB	시퀀스 에러 신호 출력 커먼 단자	시퀀스 오류 신호 출력 전용 커먼 단자 *	-
전원	P24B	인터페이스용 전원 단자	접점 입력 신호 DC24V 전원 (소스 논리를 선택한 경우에는 접점 입력 커먼)	최대 허용 전류 : 90mA
전원	CM1	인터페이스 용 전원 커먼 단자	인터페이스용 전원, 데이터 입력 단자, 스트로브 단자의 커먼 단자	-
