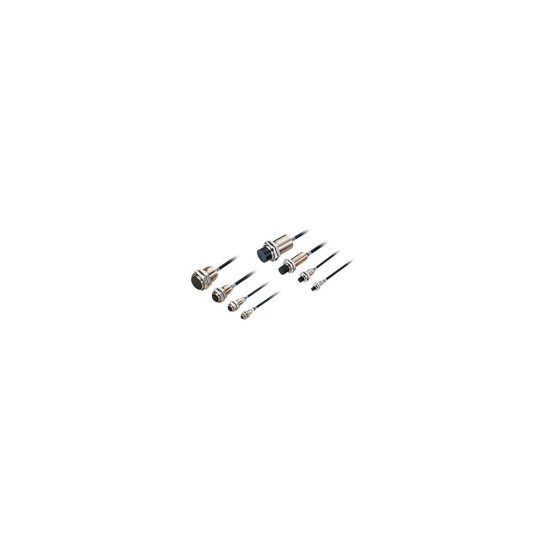

정격 / 성능E2E NEXT 시리즈 (장거리 타입)직류 2 선식 | 크기 | M8 | M12 |
|---|
| 방패 | 실드 | 비 실드 | 실드 | 비 실드 |
|---|
| 형식 | E2E-X3D □ | E2E-X6MD □ | E2E-X7D □ | E2E-X10MD □ |
|---|
| 검출 거리 | 3mm ± 10 % | 6mm ± 10 % | 7mm ± 10 % | 10mm ± 10 % |
|---|
| 설정 거리 * 1 | 0 ~ 2.4mm | 0 ~ 4.8mm | 0 ~ 5.6mm | 0 ~ 8mm |
|---|
| 응차 | 검출 거리의 15 % 이하 |
|---|
| 감지 물체 | 자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. 카탈로그의 "특성 데이터"참조) |
|---|
| 표준 검출 물체 | 철 9 × 9 × 1mm | 철 18 × 18 × 1mm | 철 21 × 21 × 1mm | 철 30 × 30 × 1mm |
|---|
| 응답 주파수 * 2 | 1,000Hz | 500Hz | 800Hz | 400Hz |
|---|
| 전원 전압 | DC 10 ~ 30V (리플 (pp) 10 % 포함) |
|---|
| 누설 전류 | 0.8mA 이하 |
|---|
| 제어 출력 | 개폐 용량 | 3 ~ 100mA |
|---|
| 잔류 전압 | 극성 유형 : 3V 이하 (부하 전류 100mA, 코드 길이 2m시)
무극성 타입 : 5V 이하 (부하 전류 100mA, 코드 길이 2m시) |
|---|
| 표시 등 | D1 타입 : 동작 표시 (주황색 LED), 설정 표시 (녹색 LED)
D2 타입 : 동작 표시 (주황색 LED) |
|---|
| 동작 모드 | D1 타입 : NO
D2 타입 : NC
자세한 내용은 카탈로그의 「입출력 단 회로도」의 타임 차트 참조 |
|---|
| 보호 회로 | 서지 흡수, 부하 단락 보호 |
|---|
| 주위 온도 범위 | 동작시 : -25 ~ + 70 ℃,
보존시 : -40 ~ + 85 ℃ (단, 결빙, 결로하지 않을 것) |
|---|
| 주위 습도 범위 | 동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것) |
|---|
| 온도의 영향 | -25 ~ + 70 ℃의 온도 범위에서 + 23 ℃ 일 때 검출 거리의 ± 10 % 이내 |
|---|
| 전압의 영향 | 정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내 |
|---|
| 절연 저항 | 50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이 |
|---|
| 내전압 | AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이 |
|---|
| 진동 (내구) | 10 ~ 55Hz 복 진폭 1.5mm X, Y, Z 각 방향 2h |
|---|
| 충격 (내구성) | 500m / s 2 X, Y, Z 각 방향 10 회 | 1,000m / s 2 X, Y, Z 각 방향 10 회 |
|---|
| 보호 구조 | 코드 인출 타입 / 커넥터 중계 타입 : IP67 (IEC60529),
IP67G (JIS C 0920 부속서 1),
오므론 내유 구성 요소 평가 기준 * 3 합격
(절삭유 종류 JIS K 2241 : 2000 규정의 절삭유 온도 35 ℃ 이하) ,
IEC 60529 (구 DIN 규격 40050 PART9) IP69K |
|---|
| 연결 방식 | 코드 인출 타입 (표준 코드 길이 2m),
커넥터 중계 타입 (표준 코드 길이 0.3m) |
|---|
질량
(포장 상태) | 코드 끌어
내고 유형 | 약 60g | 약 70g |
|---|
커넥터
중계 타입 | 약 30g | 약 40g |
|---|
| 재질 | 케이스 | 황동 니켈
도금 | 스테인레스
(SUS303) | 황동 니켈 도금 |
|---|
| 검출면 | 폴리 부틸 렌 테레 프탈레이트 (PBT) |
|---|
| 체결 너트 | 황동 니켈 도금 |
|---|
| 톱니 와셔 | 철 아연 도금 |
|---|
| 코드 | 염화 비닐 (PVC) |
|---|
| 부속품 | 설명서, 체결 너트, 톱니 와셔 |
|---|
| 크기 | M18 | M30 |
|---|
| 방패 | 실드 | 비 실드 | 실드 | 비 실드 |
|---|
| 형식 | E2E-X11D □ | E2E-X20MD □ | E2E-X20D □ | E2E-X40MD □ |
|---|
| 검출 거리 | 11mm ± 10 % | 20mm ± 10 % | 20mm ± 10 % | 40mm ± 10 % |
|---|
| 설정 거리 * 1 | 0 ~ 8.8mm | 0 ~ 16mm | 0 ~ 16mm | 0 ~ 32mm |
|---|
| 응차 | 검출 거리의 15 % 이하 |
|---|
| 감지 물체 | 자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. 카탈로그의 "특성 데이터"참조) |
|---|
| 표준 검출 물체 | 철 33 × 33 × 1mm | 철 60 × 60 × 1mm | 철 60 × 60 × 1mm | 철 120 × 120 × 1mm |
|---|
| 응답 주파수 * 2 | 500Hz | 200Hz | 200Hz | 100Hz |
|---|
| 전원 전압 | DC 10 ~ 30V (리플 (pp) 10 % 포함) |
|---|
| 누설 전류 | 0.8mA 이하 |
|---|
| 제어 출력 | 개폐 용량 | 3 ~ 100mA |
|---|
| 잔류 전압 | 극성 유형 : 3V 이하 (부하 전류 100mA, 코드 길이 2m시)
무극성 타입 : 5V 이하 (부하 전류 100mA, 코드 길이 2m시) |
|---|
| 표시 등 | D1 타입 : 동작 표시 (주황색 LED), 설정 표시 (녹색 LED)
D2 타입 : 동작 표시 (주황색 LED) |
|---|
| 동작 모드 | D1 타입 : NO
D2 타입 : NC
자세한 내용은 카탈로그의 「입출력 단 회로도」의 타임 차트 참조 |
|---|
| 보호 회로 | 서지 흡수, 부하 단락 보호 |
|---|
| 주위 온도 범위 | 동작시 : -25 ~ + 70 ℃, 보존시 : -40 ~ + 85 ℃ (단, 결빙, 결로하지 않을 것) |
|---|
| 주위 습도 범위 | 동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것) |
|---|
| 온도의 영향 | -25 ~ + 70 ℃
의 온도 범위 내
에서 + 23 ℃시,
검출 거리의
± 20 % 이내 | -25 ~ + 70 ℃
의 온도 범위 내
에서 + 23 ℃시,
검출 거리의
± 10 % 이내 | -25 ~ + 70 ℃의 온도 범위에서 + 23 ℃시,
검출 거리의 ± 20 % 이내 |
|---|
| 전압의 영향 | 정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내 |
|---|
| 절연 저항 | 50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이 |
|---|
| 내전압 | AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이 |
|---|
| 진동 (내구) | 10 ~ 55Hz 복 진폭 1.5mm X, Y, Z 각 방향 2h |
|---|
| 충격 (내구성) | 1,000m / s 2 X, Y, Z 각 방향 10 회 |
|---|
| 보호 구조 | 코드 인출 타입 / 커넥터 중계 타입 : IP67 (IEC60529),
IP67G (JIS C 0920 부속서 1),
오므론 내유 구성 요소 평가 기준 * 3 합격
(절삭유 종류 JIS K 2241 : 2000 규정의 절삭유 온도 35 ℃ 이하) ,
IEC 60529 (구 DIN 규격 40050 PART9) IP69K |
|---|
| 연결 방식 | 코드 인출 타입 (표준 코드 길이 2m),
커넥터 중계 타입 (표준 코드 길이 0.3m) |
|---|
질량
(포장 상태) | 코드 끌어
내고 유형 | 약 130g | 약 150g | 약 180g | 약 210g |
|---|
커넥터
중계 타입 | 약 70g | 약 90g | 약 110g | 약 140g |
|---|
| 재질 | 케이스 | 황동 니켈 도금 |
|---|
| 검출면 | 폴리 부틸 렌 테레 프탈레이트 (PBT) |
|---|
| 체결 너트 | 황동 니켈 도금 |
|---|
| 톱니 와셔 | 철 아연 도금 |
|---|
| 코드 | 염화 비닐 (PVC) |
|---|
| 부속품 | 설명서, 체결 너트, 톱니 와셔 |
|---|
* 1. 녹색 표시등이 점등하는 범위에서 사용해주십시오. (D2 타입 제외) *
2. 응답 주파수는 평균값입니다. 측정 조건은 표준 검출 물체를 가져있어 검출 물체의 간격은 표준 검출 물체의 2 배로하고 설정 거리는 검출 거리의 1/2로합니다.
* 3 ". 오므론 내유 구성 요소 평가 기준"이라 함은 오므론 자신의 내구성 평가 기준입니다.
본 카탈로그에 표시된 내유 실력 기간은 제품 설계 및 내유 성능 평가 결과의 중앙값 (= Typ 값)을 나타낸 실력입니다.
출하 제품은 2 년을 중심으로 실력에 차이가 발생합니다.
내유 실력 값 2 년을 실증하고있는 코드 인출 타입 (2m / 5m)입니다.
코드 심선이 나와있는 부분과 커넥터 중계 타입의 커넥터 부분에 대해서는 본 성능되지 않습니다. E2EQ NEXT 시리즈 (스퍼터 대책 장거리 타입)직류 2 선식 | 크기 | M8 | M12 | M18 | M30 |
|---|
| 방패 | 실드 |
|---|
| 형식 | E2EQ-X3D □ | E2EQ-X7D □ | E2EQ-X11D □ | E2EQ-X20D □ |
|---|
| 검출 거리 | 3mm ± 10 % | 7mm ± 10 % | 11mm ± 10 % | 20mm ± 10 % |
|---|
| 설정 거리 * 1 | 0 ~ 2.4mm | 0 ~ 5.6mm | 0 ~ 8.8mm | 0 ~ 16mm |
|---|
| 응차 | 검출 거리의 15 % 이하 |
|---|
| 감지 물체 | 자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. 카탈로그의 "특성 데이터"참조) |
|---|
| 표준 검출 물체 | 철 9 × 9 × 1mm | 철 21 × 21 × 1mm | 철 33 × 33 × 1mm | 철 60 × 60 × 1mm |
|---|
| 응답 주파수 * 2 | 1,000Hz | 800Hz | 500Hz | 200Hz |
|---|
| 전원 전압 | DC 10 ~ 30V (리플 (pp) 10 % 포함) |
|---|
| 누설 전류 | 0.8mA 이하 |
|---|
| 제어 출력 | 개폐 용량 | 3 ~ 100mA |
|---|
| 잔류 전압 | 극성 유형 : 3V 이하 (부하 전류 100mA, 코드 길이 2m시)
무극성 타입 : 5V 이하 (부하 전류 100mA, 코드 길이 2m시) |
|---|
| 표시 등 | D1 타입 : 동작 표시 (주황색 LED), 설정 표시 (녹색 LED)
D2 타입 : 동작 표시 (주황색 LED) |
|---|
| 동작 모드 | D1 타입 : NO
D2 타입 : NC
자세한 내용은 카탈로그의 「입출력 단 회로도」의 타임 차트 참조 |
|---|
| 보호 회로 | 서지 흡수, 부하 단락 보호 |
|---|
| 주위 온도 범위 | 동작시 : -25 ~ + 70 ℃, 보존시 : -40 ~ + 85 ℃ (단, 결빙, 결로하지 않을 것) |
|---|
| 주위 습도 범위 | 동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것) |
|---|
| 온도의 영향 | -25 ~ + 70 ℃의 온도 범위에서 + 23 ℃시,
검출 거리의 ± 10 % 이내 | -25 ~ + 70 ℃의 온도 범위에서 + 23 ℃시,
검출 거리의 ± 20 % 이내 |
|---|
| 전압의 영향 | 정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내 |
|---|
| 절연 저항 | 50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이 |
|---|
| 내전압 | AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이 |
|---|
| 진동 (내구) | 10 ~ 55Hz 복 진폭 1.5mm X, Y, Z 각 방향 2h |
|---|
| 충격 (내구성) | 500m / s 2
X, Y, Z 각 방향 10 회 | 1,000m / s 2 X, Y, Z 각 방향 10 회 |
|---|
| 보호 구조 | 코드 인출 타입 / 커넥터 중계 타입 :
IP67 (IEC60529), IP67G (JIS C 0920 부속서 1) |
|---|
| 연결 방식 | 코드 인출 타입 (표준 코드 길이 2m),
커넥터 중계 타입 (표준 코드 길이 0.3m) |
|---|
질량
(포장 상태) | 코드 끌어
내고 유형 | 약 60g | 약 70g | 약 150g | 약 210g |
|---|
커넥터 중계
타입 | 약 30g | 약 40g | 약 90g | 약 140g |
|---|
| 재질 | 케이스 | 불소 수지 코팅 (기재 : 황동) |
|---|
| 검출면 | 불소 수지 |
|---|
| 체결 너트 | 불소 수지 코팅 (기재 : 황동) |
|---|
| 톱니 와셔 | 철 아연 도금 |
|---|
| 코드 | 염화 비닐 (PVC) |
|---|
| 부속품 | 설명서, 체결 너트, 톱니 와셔 |
|---|
* 1. 녹색 표시등이 점등하는 범위에서 사용해주십시오. (D2 타입 제외) *
2. 응답 주파수는 평균값입니다. 측정 조건은 표준 검출 물체를 가져있어 검출 물체의 간격은 표준 검출 물체의 2 배로하고 설정 거리는 검출 거리의 1/2로합니다. E2E NEXT 시리즈 (표준 거리 타입)직류 2 선식 | 크기 | M8 | M12 | M18 |
|---|
| 방패 | 실드 |
|---|
| 형식 | E2E-X1R5D □ | E2E-X2R5D □ | E2E-X5D □ |
|---|
| 검출 거리 | 1.5mm ± 10 % | 2.5mm ± 10 % | 5mm ± 10 % |
|---|
| 설정 거리 * 1 | 0 ~ 1.2mm | 0 ~ 2mm | 0 ~ 4mm |
|---|
| 응차 | 검출 거리의 10 % 이하 |
|---|
| 감지 물체 | 자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. 카탈로그의 "특성 데이터"참조) |
|---|
| 표준 검출 물체 | 철 10 × 10 × 1mm | 철 12 × 12 × 1mm | 철 18 × 18 × 1mm |
|---|
| 응답 주파수 * 2 | 1,500Hz | 1,000Hz | 600Hz |
|---|
| 전원 전압 | DC 10 ~ 30V (리플 (pp) 10 % 포함) |
|---|
| 누설 전류 | 0.8mA 이하 |
|---|
| 제어 출력 | 개폐 용량 | 3 ~ 100mA |
|---|
| 잔류 전압 | 극성 유형 : 3V 이하 (부하 전류 100mA, 코드 길이 2m시)
무극성 타입 : 5V 이하 (부하 전류 100mA, 코드 길이 2m시) |
|---|
| 표시 등 | D1 타입 : 동작 표시 (주황색 LED), 설정 표시 (녹색 LED)
D2 타입 : 동작 표시 (주황색 LED) |
|---|
| 동작 모드 | D1 타입 : NO
D2 타입 : NC
자세한 내용은 카탈로그의 「입출력 단 회로도」의 타임 차트 참조 |
|---|
| 보호 회로 | 서지 흡수, 부하 단락 보호 |
|---|
| 주위 온도 범위 | 동작시 : -25 ~ + 70 ℃, 보존시 : -40 ~ + 85 ℃ (단, 결빙, 결로하지 않을 것) |
|---|
| 주위 습도 범위 | 동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것) |
|---|
| 온도의 영향 | -25 ~ + 70 ℃의 온도 범위에서 + 23 ℃ 일 때 검출 거리의 ± 10 % 이내 |
|---|
| 전압의 영향 | 정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내 |
|---|
| 절연 저항 | 50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이 |
|---|
| 내전압 | AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이 |
|---|
| 진동 (내구) | 10 ~ 55Hz 복 진폭 1.5mm X, Y, Z 각 방향 2h |
|---|
| 충격 (내구성) | 500m / s 2
X, Y, Z 각 방향 10 회 | 1,000m / s 2 X, Y, Z 각 방향 10 회 |
|---|
| 보호 구조 | 코드 인출 타입 / 커넥터 중계 타입 : IP67 (IEC60529),
IP67G (JIS C 0920 부속서 1),
오므론 내유 구성 요소 평가 기준 * 3 합격
(절삭유 종류 JIS K 2241 : 2000 규정의 절삭유 온도 35 ℃ 이하) ,
IEC 60529 (구 DIN 규격 40050 PART9) IP69K |
|---|
| 연결 방식 | 코드 인출 타입 (표준 코드 길이 2m) 커넥터 중계 타입 (표준 코드 길이 0.3m) |
|---|
질량
(포장 상태) | 코드 끌어
내고 유형 | 약 60g | 약 70g | 약 130g |
|---|
커넥터
중계 타입 | 약 30g | 약 40g | 약 70g |
|---|
| 재질 | 케이스 | 스테인레스 (SUS303) | 황동 니켈 도금 |
|---|
| 검출면 | 폴리 부틸 렌 테레 프탈레이트 (PBT) |
|---|
| 체결 너트 | 황동 니켈 도금 |
|---|
| 톱니 와셔 | 철 아연 도금 |
|---|
| 코드 | 염화 비닐 (PVC) |
|---|
| 부속품 | 설명서, 체결 너트, 톱니 와셔 |
|---|
* 1. 녹색 표시등이 점등하는 범위에서 사용해주십시오. (D2 타입 제외) *
2. 응답 주파수는 평균값입니다. 측정 조건은 표준 검출 물체를 가져있어 검출 물체의 간격은 표준 검출 물체의 2 배로하고 설정 거리는 검출 거리의 1/2로합니다.
* 3 ". 오므론 내유 구성 요소 평가 기준"이라 함은 오므론 자신의 내구성 평가 기준입니다.
본 카탈로그에 표시된 내유 실력 기간은 제품 설계 및 내유 성능 평가 결과의 중앙값 (= Typ 값)을 나타낸 실력입니다.
출하 제품은 2 년을 중심으로 실력에 차이가 발생합니다.
내유 실력 값 2 년을 실증하고있는 코드 인출 타입 (2m / 5m)입니다.
코드 심선이 나와있는 부분과 커넥터 중계 타입의 커넥터 부분에 대해서는 본 성능되지 않습니다. 액세서리 (별매)센서 I / O 커넥터 | 형식 | XS5F / XS5W |
|---|
| 정격 전류 | 4A |
|---|
| 정격 전압 | DC250V |
|---|
| 접촉 저항 (커넥터 부) | 40mΩ 이하 (20mV 이하, 100mA 이하에서) |
|---|
| 절연 저항 | 1,000MΩ 이상 (DC500V에서) |
|---|
| 내전압 (커넥터 부) | AC1,500V 1min (누설 전류 1mA 이하) |
|---|
| 보호 구조 | IP67 (IEC60529) |
|---|
| 탈착 내구성 | 50 회 |
|---|
| 잠금 강도 | 인장 : 100N / 15s 회전 : 1N · m / 15s |
|---|
| 케이블 유지력 | 인장 : 100N / 15s 회전 : 1N · m / 15s (케이블 직경 φ6mm의 경우) |
|---|
| 잠금 조작력 | 0.1 ~ 0.25N · m |
|---|
| 사용 온도 범위 | -25 ~ + 70 ℃ |
|---|
| 사용 습도 범위 | 20 ~ 85 % RH |
|---|
| 압접 수리 횟수 | 10 번 (동일한 외경 · 심 선경에 한함) |
|---|
재질 / 처리 | 형식 | XS5F / XS5W |
|---|
| 연락처 | 재질 | 인청동 |
|---|
| 처리 | Ni 금도금 0.4μm |
|---|
| 고정구 | 아연 합금 / Ni 도금 |
|---|
| 고정구 (손톱) | SUS |
|---|
| 연락처 차단 | PBT 수지 (UL94V-0) |
|---|
| O 링 | 고무 |
|---|
| 커버 | 소프트 PBT (UL94V-0) |
|---|
| 케이블 | 난연성 로봇 케이블 | UL AWM2464 CL3φ6
AWG20 (0.5mm 2 )
구성 : 0.08mm / 110 개 |
|---|
|
