내유 근접 센서

내유 근접 센서 요약정보 및 구매

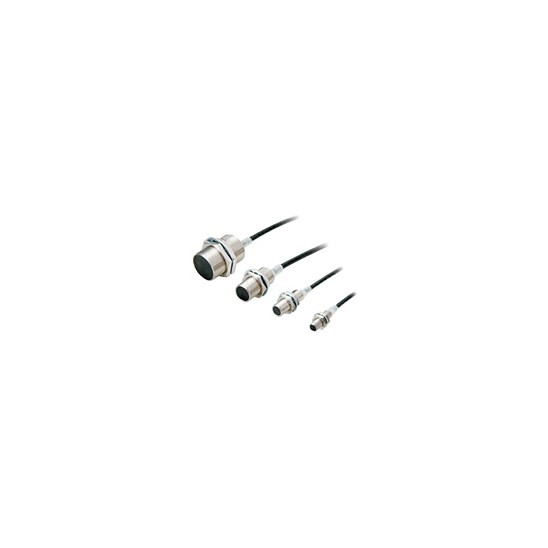

E2ER / E2ERZ

▶ 절삭유의 침입에 의한 고장을 억제, 절삭유에 강한 근접 센서

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명





Features

어떤 경로에서도 절삭유의 침입을 허락하지 않는 최강의 "재료"불소 수지 케이블

절삭유의 침입 경로를 철저히 분석 한 결과, 케이블 외피의 열화가 큰 요인이었습니다.
오므론의 오일 구성 요소는 소재에 불소 수지를 사용하여 지금까지 없었던 독특한 발상으로 케이블 외피의 열화를 철저히 방지. 공격성이 높은 절삭유에도 철벽의 내유성을 실현하고 있습니다.

케이블에서의 침입을 불소 수지 차단

[특허 출원] 불소 수지 케이블 외피

케이블 외피 재료를 내식성이 뛰어난 불소 수지함으로써 케이블의 팽윤이나 열화를 억제 기판에 절삭유의 침입을 방지합니다.

어떤 경로에서도 절삭유의 침입을 허락하지 않는 고급 "실링 공법 '

케이블 외피 접합부 · 가동부와 함께 절삭유가 침입하기 쉬운 것이 이물질 사이의 '틈'입니다.
오므론의 오일 구성 요소는 빈틈을 만들지 않는 고급 봉지 공법으로 절삭유의 침입을 철저히 차단합니다.

케이블 접합부에서의 침입을 고급 실링 공법에 의해 차단

[특허 출원] 열 용착 밀봉 공법

불소 수지 케이블과 융점이 근처 접합이 높은 불소 부품을 열 융착 접합.
접합 계면에서의 절삭유의 침입을 차단합니다.



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

표준 타입



형상검출
거리
연결 방식코 드

형식
동작 모드 : NO동작 모드 : NC
실드
3546_lu_1_​​1
M82mm코드 인출 타입 (2m)



E2ER-X2D1 2M * E2ER-X2D2 2M *
M12 스마트 클릭 커넥터 중계 타입 (0.3m) E2ER-X2D1-M1TGJ 0.3M E2ER-X2D2-M1TGJ 0.3M
M123mm코드 인출 타입 (2m) E2ER-X3D1 2M * E2ER-X3D2 2M *
M12 스마트 클릭 커넥터 중계 타입 (0.3m) E2ER-X3D1-M1TGJ 0.3M E2ER-X3D2-M1TGJ 0.3M
M187mm코드 인출 타입 (2m) E2ER-X7D1 2M * E2ER-X7D2 2M *
M12 스마트 클릭 커넥터 중계 타입 (0.3m) E2ER-X7D1-M1TGJ 0.3M E2ER-X7D2-M1TGJ 0.3M
M3010mm코드 인출 타입 (2m) E2ER-X10D1 2M * E2ER-X10D2 2M *
M12 스마트 클릭 커넥터 중계 타입 (0.3m) E2ER-X10D1-M1TGJ 0.3M E2ER-X10D2-M1TGJ 0.3M



* 코드 길이 5m 타입을 준비하고 있습니다. 형식은 끝이 5M입니다 (예 :  E2ER-X2D1 5M). 납기에 대해서는 거래 대리점에 문의하십시오.

알루미늄 절분 대책 타입



형상검출
거리
연결 방식코드

형식
동작 모드 : NO동작 모드 : NC
실드
3546_lu_2_1
M122mm코드 인출 타입 (2m)불소

 E2ERZ-X2D1 2M * E2ERZ-X2D2 2M *
M12 스마트 클릭 커넥터 중계 타입 (0.3m) E2ERZ-X2D1-M1TGJ 0.3M E2ERZ-X2D2-M1TGJ 0.3M
M184mm코드 인출 타입 (2m) E2ERZ-X4D1 2M * E2ERZ-X4D2 2M *
M12 스마트 클릭 커넥터
중계 타입 (0.3m)
 E2ERZ-X4D1-M1TGJ 0.3M E2ERZ-X4D2-M1TGJ 0.3M
M308mm코드 인출 타입 (2m) E2ERZ-X8D1 2M * E2ERZ-X8D2 2M *
M12 스마트 클릭 커넥터
중계 타입 (0.3m)
 E2ERZ-X8D1-M1TGJ 0.3M E2ERZ-X8D2-M1TGJ 0.3M



* 코드 길이 5m 타입을 준비하고 있습니다. 형식은 끝이 5M입니다 (예 :  E2ERZ-X2D1 5M). 납기에 대해서는 거래 대리점에 문의하십시오.

액세서리 (별매)

센서 I / O 커넥터 (M12 한쪽 커넥터)

(커넥터 중계 타입 필수) 센서에 포함되어 있지 않으므로 반드시 주문하십시오.



형상코드 외경
(mm)
코드 길이센서 I / O 커넥터 형식적용 근접 센서 형식
스마트
클릭
커넥터
직선
3546_lu_3_1
φ42m XS5FR-D423-D80-RB1 E2ER-X □ D □ -M1TGJ
  E2ERZ-X □ D □ -M1TGJ
5m XS5FR-D423-G80-RB1
10m  XS5FR-D423-J80-RB1





Specifications

표준 타입



크기M8M12M18M30
실드실드
형식 E2ER-X2D □ E2ER-X3D □ E2ER-X7D □ E2ER-X10D □
검출 거리2mm ± 10 %3mm ± 10 %7mm ± 10 %10mm ± 10 %
설정 거리 * 10 ~ 1.6mm0 ~ 2.4mm0 ~ 5.6mm0 ~ 8mm
응차검출 거리의 15 % 이하검출 거리의 10 % 이하
검출 가능 물체자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. icon_01카탈로그의 "특성 데이터"참조 )
표준 검출 물체철 8 × 8 × 1mm철 12 × 12 × 1mm철 18 × 18 × 1mm철 30 × 30 × 1mm
응답 주파수 * 21.5kHz1kHz0.5kHz0.4kHz
전원 전압DC10 ~ 30V 리플 (pp) 10 % 포함
누설 전류0.8mA 이하
제어
출력
개폐 용량3 ~ 100mA
잔류 전압3V 이하 (부하 전류 100mA, 코드 길이 2m시)
표시 등D1 타입 : 동작 표시 (적색), 설정 표시 (녹색)
D2 타입 : 동작 표시 (적색)
동작 모드
(검출 물체 접근시)
D1 타입 : NO
D2 타입 : NC 자세한 내용은 카탈로그의 「입출력 단 회로도」의 타임 차트 참조
icon_01
보호 회로서지 흡수, 부하 단락 보호
주위 온도 범위동작시 : -25 ~ + 70 ℃ 보존시 : -40 ~ + 85 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-25 ~ + 70 ℃의
온도 범위에서 + 23 ℃ 일 때,
검출 거리의 ± 15 % 이내
-25 ~ + 70 ℃의 온도 범위에서 + 23 ℃ 일 때 검출 거리의 ± 10 % 이내
전압의 영향정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)500m / s 2
X, Y, Z 각 방향 10 회
1,000m / s 2 X, Y, Z 각 방향 10 회
보호 구조IP67 (IEC60529) IP67G (JIS C 0920 부속서 1)
오므론 내유 구성 요소 평가 기준 * 3 합격
(절삭유 종류 JIS K 2241 : 2000 규정 절삭유 제 온도 35 ℃ 이하)
연결 방식코드 인출 타입 (표준 코드 길이 2m) 커넥터 중계 타입 (표준 코드 길이 300mm)
질량
(포장
상태)
코드
인출
타입
약 65g약 75g약 145g약 215g
커넥터
중계 타입
약 30g약 40g약 90g약 155g
재질케이스스테인레스 (SUS303)황동 니켈 도금
검출면폴리 부틸 렌 테레 프탈레이트 (PBT)
체결 너트황동 니켈 도금
톱니 와셔철 아연 도금
부속품설명서



* 1. 녹색 표시등이 점등하는 범위에서 사용하십시오. (D2 타입 제외)
* 2. 응답 주파수는 평균값입니다.
   측정 조건은 표준 검출 물체를 가져있어 검출 체의 간격은 표준 검출 물체의 2 배로하고 설정 거리는 검출 거리의 1/2로합니다.
* 3 "오므론 내유 구성 요소 평가 기준"이라 함은 오므론 자체의 내구성 평가 기준입니다.
   연결 방식에서 커넥터 중계 타입은 내유 커넥터 (XS5 □ R)가 제대로 씹어 합쳐진 상태에서 보호 구조 성능입니다.
   내유 커넥터 (XS5FR) 커넥터가없이 코드 심선이 나와있는 부분은 책 성능의 대상 외입니다.
   또한 코드 인출 타입에 대해서도 코드 심선이 나와있는 부분에 대해서는 본 성능되지 않습니다.

알루미늄 절분 대책 타입



크기M12M18M30
실드실드
형식 E2ERZ-X2D □ E2ERZ-X4D □ E2ERZ-X8D □
검출 거리2mm ± 10 %4mm ± 10 %8mm ± 10 %
설정 거리 * 10 ~ 1.6mm0 ~ 3.2mm0 ~ 6.4mm
응차검출 거리의 20 % 이하
검출 가능 물체자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. icon_01카탈로그의 "특성 데이터"참조 )
표준 검출 물체철 12 × 12 × 1mm철 30 × 30 × 1mm철 54 × 54 × 1mm
응답 주파수 * 2200Hz100Hz30Hz
전원 전압DC10 ~ 30V 리플 (pp) 10 % 포함
누설 전류0.8mA 이하
제어
출력
개폐 용량3 ~ 100mA
잔류 전압3V 이하 (부하 전류 100mA, 코드 길이 2m시)
표시 등D1 타입 : 동작 표시 (적색), 설정 표시 (녹색)
D2 타입 : 동작 표시 (적색)
동작 모드
(검출 물체 접근시)
D1 타입 : NO
D2 타입 : NC 자세한 내용은 카탈로그의 「입출력 단 회로도」의 타임 차트 참조
icon_01
보호 회로서지 흡수, 부하 단락 보호
주위 온도 범위동작시, 보존시 : 각 0 ~ 50 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향0 ~ 50 ℃의 온도 범위에서 + 23 ℃ 일 때 검출 거리의 ± 20 % 이하
전압의 영향정격 전원 전압 ± 10 %의 범위 내에서 정격 전원 전압시, 검출 거리의 ± 2.5 % 이하
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)1,000m / s 2 X, Y, Z 각 방향 10 회
보호 구조IEC 규격 IP67, IP67G (JIS C 0920 부속서 1)
오므론 내유 구성 요소 평가 기준 * 3 합격
(절삭유 종류 JIS K 2241 : 2000 규정 절삭유 제 온도 35 ℃ 이하)
연결 방식코드 인출 타입 (표준 코드 길이 2m) 커넥터 중계 타입 (표준 코드 길이 300mm)
질량
(포장
상태)
코드
인출
타입
약 75g약 145g약 215g
커넥터
중계 타입
약 40g약 90g약 155g
재질케이스황동 니켈 도금
검출면폴리 부틸 렌 테레 프탈레이트 (PBT)
체결 너트철 아연 도금
톱니 와셔철 아연 도금
부속품설명서



* 1. 녹색 표시등이 점등하는 범위에서 사용하십시오. (D2 타입 제외)
* 2. 응답 주파수는 평균값입니다. 측정 조건은 표준 검출 물체를 이용 검출 체의 간격은 표준 검출 물체의 2 배로하고 설정 거리는 검출 거리의 1/2로합니다.
* 3 "오므론 내유 구성 요소 평가 기준"이라 함은 오므론 자체의 내구성 평가 기준입니다.
   연결 방식에서 커넥터 중계 타입은 내유 커넥터 (XS5 □ R)가 제대로 씹어 합쳐진 상태에서 보호 구조 성능입니다.
   내유 커넥터 (XS5FR) 커넥터가없이 코드 심선이 나와있는 부분은 책 성능의 대상 외입니다.
   또한 코드 인출 타입에 대해서도 코드 심선이 나와있는 부분에 대해서는 본 성능되지 않습니다.
