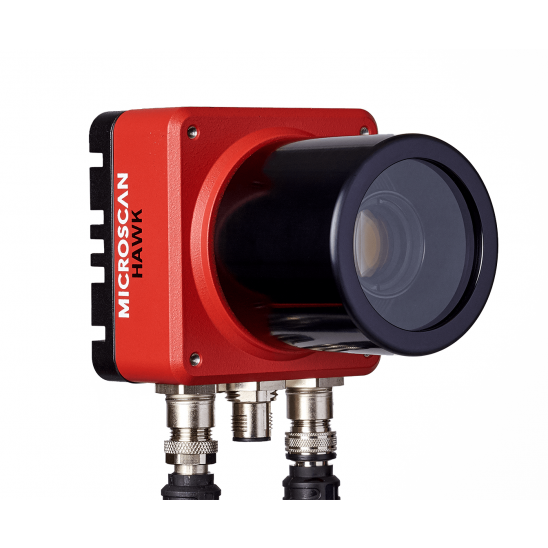

HAWK MV-4000

HAWK MV-4000 요약정보 및 구매

HAWK MV-4000

▶ 극도로 견고하고 강력하며 유연,
    고속 프레임 속도 센서,
    완벽한 비전, 코드 읽기, 코드 검증 툴 세트
    PC에 가까운 처리 속도
    렌즈, 조명, 케이블 및 마운트가 완벽하게 장착
    AutoVISION 또는 Visionscape를 사용하여 프로그래밍

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

경외감을 자아내는 힘과 우수한 유연성은 HAWK MV-4000의 윤곽이 그려진 케이스 안에 감춰져 있습니다. 이 스마트 카메라는 처리 능력을 4 배 향상시키고 FPGA를 사용하여 실시간 트리거 응답을 구현함으로써 이전 세대를 기반으로 합니다. 최첨단 알고리즘은 코드 판독, 코드 검증, 검사, 지침, 측정 또는 4 가지 모두의 조합 등 모든 산업 분야에서 탁월한 도구입니다.

Drag & Drop 프로그래밍 기능이있는 HAWK MV-4000의 이미지 중심 사용자 인터페이스를 사용하면 손쉽게 설치할 수 있습니다. 일반적인 조작자 또는 기술자는 읽기, 검증 및 비전 도구를 즉시 읽을 수 있는 직관적인 AutoVISION 사용자 인터페이스 (UI)에 높이 평가할 것입니다. 머신 비전의 전문가는 FrontRunner라고하는 다른 인터페이스에 액세스하여 모든 범위의 HAWK의 잠재력에 액세스 할 수 있습니다.

훨씬 더 복잡한 PC 기반 장치에서 기대할 수 있는 속도에 거의 도달한 이 스마트 카메라는 정말 그 자체입니다. 비전 엔지니어들은 이 카메라를 PC 기반 카메라와 일반 스마트 카메라의 "Golden Middle"이라고 부르고 있습니다. HAWK MV-4000을 사용하여 분당 4,000 ~ 14,000 개의 검사 비율을 달성하기 위해서는 외부 처리도 필요하지 않습니다.

HAWK MV-4000에는 렌즈, 조명, 케이블 및 마운트가 완벽하게 장착되어 있습니다.



HAWK MV-4000 INFOGRAPHIC 다운로드는 여기를 클릭하십시오.





Lineup
HAWK MV-4000 스마트 카메라 - (어댑터 케이블이 있는 모든 카메라)
부품 번호사양
8011-0000-0100HAWK MV-4000-03, 0.3 MP (640X480), MONO, AV SENSOR
8011-0000-0101HAWK MV-4000-03, 0.3 MP (640X480), MONO, AV
8011-0000-0102HAWK MV-4000-03, 0.3 MP (640X480), MONO, AV+VS
8011-0000-0103HAWK MV-4000-03, 0.3 MP (640X480), MONO, AV+VERIF/OCV
8011-0000-0104HAWK MV-4000-03, 0.3 MP (640X480), MONO, AV+VS+VERIF/OCV
1.3 MP Mono
8012-0000-0100HAWK MV-4000-13, 1.3 MP (1280X1024), MONO, AV SENSOR
8012-0000-0101HAWK MV-4000-13, 1.3 MP (1280X1024), MONO, AV
8012-0000-0102HAWK MV-4000-13, 1.3 MP (1280X1024), MONO, AV+VS
8012-0000-0103HAWK MV-4000-13, 1.3 MP (1280X1024), MONO, AV+VERIF/OCV
8012-0000-0104HAWK MV-4000-13, 1.3 MP (1280X1024), MONO, AV+VS+VERIF/OCV
2.0 MP Mono
8013-0000-0100HAWK MV-4000-20, 2.0 MP (1920X1200), MONO, AV SENSOR
8013-0000-0101HAWK MV-4000-20, 2.0 MP (1920X1200), MONO, AV
8013-0000-0102HAWK MV-4000-20, 2.0 MP (1920X1200), MONO, AV+VS
8013-0000-0103HAWK MV-4000-20, 2.0 MP (1920X1200), MONO, AV+VERIF/OCV
8013-0000-0104HAWK MV-4000-20, 2.0 MP (1920X1200), MONO, AV+VS+VERIF/OCV
5.0 MP Mono
8014-0000-0100HAWK MV-4000-50, 5.0 MP (2592X2048), MONO, AV SENSOR
8014-0000-0101HAWK MV-4000-50, 5.0 MP (2592X2048), MONO, AV
8014-0000-0102HAWK MV-4000-50, 5.0 MP (2592X2048), MONO, AV+VS
8014-0000-0103HAWK MV-4000-50, 5.0 MP (2592X2048), MONO, AV+VERIF/OCV
8014-0000-0104HAWK MV-4000-50, 5.0 MP (2592X2048), MONO, AV+VS+VERIF/OCV
0.3 MP Color
8015-0000-0100HAWK MV-4000-03C, 0.3 MP (640X480), COLOR, AV SENSOR
8015-0000-0101HAWK MV-4000-03C, 0.3 MP (640X480), COLOR, AV
8015-0000-0102HAWK MV-4000-03C, 0.3 MP (640X480), COLOR, AV+VS
8015-0000-0103HAWK MV-4000-03C, 0.3 MP (640X480), COLOR, AV+VERIF/OCV
8015-0000-0104HAWK MV-4000-03C, 0.3 MP (640X480), COLOR, AV+VS+VERIF/OCV
1.3 MP Color
8016-0000-0100HAWK MV-4000-13C, 1.3 MP (1280X1024), COLOR, AV SENSOR
8016-0000-0101HAWK MV-4000-13C, 1.3 MP (1280X1024), COLOR, AV
8016-0000-0102HAWK MV-4000-13C, 1.3 MP (1280X1024), COLOR, AV+VS
8016-0000-0103HAWK MV-4000-13C, 1.3 MP (1280X1024), COLOR, AV+VERIF/OCV
8016-0000-0104HAWK MV-4000-13C, 1.3 MP (1280X1024), COLOR, AV+VS+VERIF/OCV
2.0 MP Color
8017-0000-0100HAWK MV-4000-20C, 2.0 MP (1920X1200), COLOR, AV SENSOR
8017-0000-0101HAWK MV-4000-20C, 2.0 MP (1920X1200), COLOR, AV
8017-0000-0102HAWK MV-4000-20C, 2.0 MP (1920X1200), COLOR, AV+VS
8017-0000-0103HAWK MV-4000-20C, 2.0 MP (1920X1200), COLOR, AV+VERIF/OCV
8017-0000-0104HAWK MV-4000-20C, 2.0 MP (1920X1200), COLOR, AV+VS+VERIF/OCV
5.0 MP Color
8018-0000-0100HAWK MV-4000-50C, 5.0 MP (2592X2048), COLOR, AV SENSOR
8018-0000-0101HAWK MV-4000-50C, 5.0 MP (2592X2048), COLOR, AV
8018-0000-0102HAWK MV-4000-50C, 5.0 MP (2592X2048), COLOR, AV+VS
8018-0000-0103HAWK MV-4000-50C, 5.0 MP (2592X2048), COLOR, AV+VERIF/OCV
8018-0000-0104HAWK MV-4000-50C, 5.0 MP (2592X2048), COLOR, AV+VS+VERIF/OCV


HAWK 4000 렌즈 및 렌즈 캡
2/3" 센서용 표준 해상도 - (일반 검사, 읽기, 일부 검증)
98-9000167-01렌즈, C-MOUNT, 6MM, 표준 해상도, 2/3" SENSOR
98-9000168-01렌즈, C-MOUNT, 9MM, 표준 해상도, 2/3" SENSOR
98-9000169-01렌즈, C-MOUNT, 12.5MM, 표준 해상도, 2/3" SENSOR
98-9000170-01렌즈, C-MOUNT, 16MM, 표준 해상도, 2/3" SENSOR
98-9000171-01렌즈, C-MOUNT, 25MM, 표준 해상도, 2/3" SENSOR
98-9000172-01렌즈, C-MOUNT, 35MM, 표준 해상도, 2/3" SENSOR
2/3" 센서용 고 해상도 - (계측, 검증)
98-9000192-01렌즈, C-MOUNT, 6MM, 고 해상도, 2/3" SENSOR
98-9000165-01렌즈, C-MOUNT, 8MM, 고 해상도, 2/3" SENSOR
98-9000166-01렌즈, C-MOUNT, 12MM, 고 해상도, 2/3" SENSOR
98-9000154-01렌즈, C-MOUNT, 16MM, 고 해상도, 2/3" SENSOR
98-9000164-01렌즈, C-MOUNT, 25MM, 고 해상도, 2/3" SENSOR
98-9000163-01렌즈, C-MOUNT, 35MM, 고 해상도, 2/3" SENSOR
1" 센서용 고 해상도 (모든 어플리케이션. 1" 5 MP 센서용)
98-9000174-01렌즈, C-MOUNT, 12.5MM, 고 해상도 1" SENSOR
98-9000175-01렌즈, C-MOUNT, 16MM, 고 해상도, 1" SENSOR
98-9000176-01렌즈, C-MOUNT, 25MM, 고 해상도, 1" SENSOR
98-9000177-01렌즈, C-MOUNT, 35MM, 고 해상도, 1" SENSOR
C-Mount Liquid Lens
98-9000179-01렌즈, LIQUID, C-MOUNT, F2.8/16MM, 2/3" 센서, I2C 인터페이스
98-9000178-01렌즈, LIQUID, C-MOUNT, F4/25MM, 2/3" 센서, I2C 인터페이스
렌즈 액세서리
98-9000155-01HAWK 4000용 IP67 렌즈 커버, 50MM 길이
98-9000156-01HAWK 4000용 IP67 렌즈 커버, 70MM 길이
98-CO206 렌즈 연장 튜브 세트, 0.5 mm, 1 mm, 5 mm, 10 mm, 20 mm, 40 mm


HAWK 4000 케이블, Light 제어 케이블 및 전원 공급 장치
HAWK 4000 X-CODE Ethernet 포트 케이블
61-9000134-01케이블, HAWK 4000 ETHERNET, X-CODE/RJ45 CAT 6A, 1 미터
61-9000134-02케이블, HAWK 4000 ETHERNET, X-CODE/RJ45 CAT 6A, 3 미터
61-9000134-03케이블, HAWK 4000 ETHERNET, X-CODE/RJ45 CAT 6A, 5 미터
HAWK 4000 VGA/USB 포트 커넥터 케이블
61-9000143-01 케이블, HAWK 4000 M12 TO USB FEMALE, 1 미터
61-9000147-01 케이블, HAWK 4000 M12 TO VGA & USB, 1 미터
HAWK 4000 디지털 IO 포트 커넥터 케이블
61-9000132-01케이블, 어댑터, HAWK 4000용 액세서리 케이블/전원 공급 장치용(카메라와 함께 제공)
61-9000151-01케이블, HAWK 4000 M12 TO FLYING LEADS,
3 미터 (어댑터 필요 없음)
QX-1 인터페이스 케이블 및 액세서리
61-000162-02 QX CORDSET, HAWK 4000 ADAPTOR TO QX-1 M12 PLUG (SCREW-ON), 1 미터
61-000148-02 QX CORDSET, HAWK 4000 ADAPTOR TO QX-1 M12 PLUG (SCREW-ON), 3 미터
98-000103-02 QX-1 인터페이스 디바이스
99-000020-02 QX 포토 센서, M12 4-Pin Plug, NPN, Dark On, 2 미터
99-000020-01 QX 포토 센서, M12 4-Pin Plug, NPN, Dark Off, 2 미터
20-610024-01 트리거 커넥터, 4-Pin 플러그 (나사 고정 터미널, 필드 배선 가능)
(자체 배선)
SMART LIGHT 제어 케이블
61-9000135-01Y CABLE, HAWK 4000 ADAPTOR TO SMART LIGHT AND QX-1, POWER, 1 METER
61-9000136-01Y CABLE, HAWK 4000 ADAPTOR TO SMART LIGHT AND QX-1, ON/OFF, 1 METER
61-9000137-01Y CABLE, HAWK 4000 ADAPTOR TO SMART LIGHT AND QX-1, STROBE, 1 METER
61-000204-01 CABLE, QX-1 TO SMART LIGHT, CONTINUOUS POWER
61-000207-01CABLE, QX-1 TO SMART LIGHT, ON/OFF
61-000218-01* CABLE, QX-1 TO SMART LIGHT, STROBE
전원 공급 장치
97-000012-01 전원 공급 장치, 100-240VAC, +24VDC, M12 12-pin 소켓


HAWK 4000 및 Smart Light Mount
표준 Mounts
TBDUNIVERSAL MOUNT, HAWK 4000
98-9000054-01 APG MOUNT, HAWK 4000 (UNIVERSAL MOUNT 필요)
Smart Light/HAWK 4000 Mounting 키트
98-9000120-01키트, 브라켓, MAX 300 TO HAWK 4000
98-9000121-01키트, 브라켓, DOAL TO HAWK 4000
98-9000122-01키트, 브라켓, RING 60/70 TO HAWK 4000
98-9000123-01키트, 브라켓, RING 100 TO HAWK 4000
98-9000137-01키트, SMART SERIES PHARMALITE, ARCHERFISH


라이센스
HAWK 4000 라이센스 업그레이드
LIC-0700-003* 라이센스, 머신 비전, AUTOVISION
LIC-0700-006* 라이센스, 머신 비전, VISIONSCAPE
LIC-0700-009*라이센스, 머신 비전, VERIFICATION/OCV
LIC-0700-011* 라이센스, 머신 비전, AUTOVISION SENSOR
LIC-0700-325* 라이센스, 머신 비전, MACHINE VISION UNLOCK


카메라 키트-  라이센스, 렌즈, IP 커버 및 Mount 포함
0.3 MP, 표준 렌즈
8211-1090-0102HAWK MV-4000-03, AV+VS, 9MM 표준 렌즈, IP 커버, UNIVERSAL MOUNT
8111-1160-0102HAWK MV-4000-03, AV+VS, 16MM 표준 렌즈, IP 커버, UNIVERSAL MOUNT
1.3 MP, 표준 렌즈
8112-1120-0104HAWK MV-4000-13, AV+VS+VERIF/OCV, 12.5MM 표준 렌즈, IP 커버, UNIVERSAL MOUNT
8112-1250-0104HAWK MV-4000-13, AV+VS+VERIF/OCV, 25MM 표준 렌즈, IP 커버, UNIVERSAL MOUNT
1.3 MP, 고 해상도 렌즈
8212-2160-0104HAWK MV-4000-13, AV+VS+VERIF/OCV, 16MM 고 해상도 렌즈, IP 커버, UNIVERSAL MOUNT
8212-2250-0104HAWK MV-4000-13, AV+VS+VERIF/OCV, 25MM 고 해상도 렌즈, IP 커버, UNIVERSAL MOUNT
8212-2350-0104HAWK MV-4000-13, AV+VS+VERIF/OCV, 35MM 고 해상도 렌즈, IP 커버, UNIVERSAL MOUNT
2.0 MP, 표준 렌즈
8113-1160-0104HAWK MV-4000-20, AV+VS+VERIF/OCV, 16MM 표준 렌즈, IP 커버, UNIVERSAL MOUNT
8113-1350-0104HAWK MV-4000-20, AV+VS+VERIF/OCV, 35MM 표준 렌즈, IP 커버, UNIVERSAL MOUNT
2.0 MP, 고 해상도 렌즈
8213-2160-0104HAWK MV-4000-20, AV+VS+VERIF/OCV, 16MM 고 해상도 렌즈, IP 커버, UNIVERSAL MOUNT
8213-2250-0104HAWK MV-4000-20, AV+VS+VERIF/OCV, 25MM 고 해상도 렌즈, IP 커버, UNIVERSAL MOUNT
8213-2350-0104HAWK MV-4000-20, AV+VS+VERIF/OCV, 35MM 고 해상도 렌즈, IP 커버, UNIVERSAL MOUNT
2.0 컬러, 표준 렌즈
8117-1090-0102HAWK MV-4000-20C, AV+VS, 9MM 표준 렌즈, IP 커버, UNIVERSAL MOUNT
8117-1160-0102HAWK MV-4000-20C, AV+VS, 16MM 표준 렌즈, IP 커버, UNIVERSAL MOUNT
8117-1350-0102HAWK MV-4000-20C, AV+VS, 35MM 표준 렌즈, IP 커버, UNIVERSAL MOUNT
5.0 MP, 1" 렌즈
8014-3160-0104HAWK MV-4000-50, AV+VS+VERIF/OCV, 16MM 1" 렌즈, 커버 없음, UNIVERSAL MOUNT
8214-3250-0104HAWK MV-4000-50, AV+VS+VERIF/OCV, 25MM 1" 렌즈, IP 커버, UNIVERSAL MOUNT
8214-3350-0104HAWK MV-4000-50, AV+VS+VERIF/OCV, 35MM 1" 렌즈, IP 커버, UNIVERSAL MOUNT







Specifications

형식

HAWK
MV-4000-03

HAWK MV-4000-03C

HAWK
MV-4000-13

HAWK MV-4000-13C



센서

Make and Model

ON Semiconductor – Python 제품군 (NOIP1SN 또는 NOIP1SE)

타입

CMOS

Geometry

1/4”-Type

1/2”-Type

형태

흑백

컬러

흑백

컬러

해상도
(H x V)

640 x 480

1280 x 1024

프레임 속도 (유효)

최대 240 FPS

최대 120 FPS

최대 75 FPS

최대32 FPS

픽셀 크기
(H x V)

4.8 μm x 4.8 μm

게인 범위

0 - 19.4 dB

셔터 속도

50 μsec - 4 sec

트리거 반응

외부 트리거 strobe output delay = 10 µs.
Jitter = 1 - 2 µs.



프로세서, 메모리, 저장 장치

프로세서

듀얼 코어

메모리

2GB RAM

저장 장치

32GB



인터페이스

네트워크

Gigabit Ethernet

HMI

VGA 및 USB 2.0 (키보드, 마우스용)

디지털 I/O

3 optocoupled inputs, 1 전용 optocoupled trigger. 3 출력 (출력 3은 활성화되면 외부 Strobe용으로 사용됩니다).

그 외

Varioptic Caspian 자동 초점 렌즈 전용 인터페이스



Mechanical, Electrical, Environmental

렌즈 타입

C-Mount

커넥터

Ethernet용 M12 8-pin 소켓; 전원용 M12 12-pin 소켓, 디지털 I/O, VGA 및 USB용 M12 12-pin 플러그

무게

460 g

소비 전력

450 mA @ 24VDC 또는 10.8W (typical)



형식

HAWK
MV-4000-20

HAWK
MV-4000-20C

HAWK
MV-4000-50

HAWK
MV-4000-50C



센서

Make and Model

ON Semiconductor – Python 제품군 (NOIP1SN or NOIP1SE)

타입

CMOS

Geometry

2/3”-Type

1”-Type

형태

흑백

컬러

흑백

컬러

해상도
(H x V)

1920 x 1200

2592 x 2048

프레임 속도
(유효)

최대 42 FPS

최대 20 FPS

최대 21 FPS

최대 8.5 FPS

픽셀 크기
(H x V)

4.8 μm x 4.8 μm

게인 범위

0 - 19.4 dB

셔터 속도

50 μsec - 4 sec

트리거 반응

외부 트리거 strobe output delay = 10 µs.
Jitter = 1 - 2 µs.



프로세서, 메모리, 저장 장치

프로세서

듀얼 코어

메모리

2GB RAM

저장 장치

32GB



인터페이스

네트워크

Gigabit Ethernet

HMI

VGA 및 USB 2.0 (키보드 및 마우스용)

디지털 I/O

3 optocoupled inputs, 1 전용 optocoupled trigger. 3 출력 (출력 3은 활성화되면 외부 Strobe용으로 사용됩니다).

그 외

Varioptic Caspian 자동 초점 렌즈 전용 인터페이스



Mechanical, Electrical, Environmental

렌즈 타입

C-Mount

커넥터

Ethernet용 M12 8-pin 소켓; 전원용 M12 12-pin 소켓, 디지털 I/O,
VGA 및 USB용 M12 12-pin 플러그

무게

460 g

소비 전력

450 mA @ 24VDC 또는 10.8W (typical)
