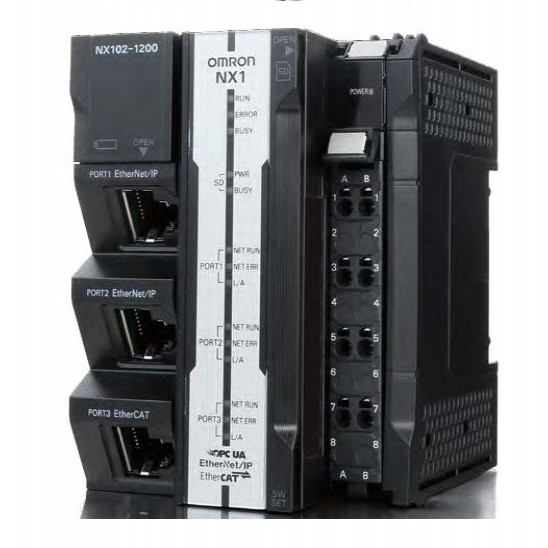

NX 시리즈 NX1 CPU 유니트

NX 시리즈 NX1 CPU 유니트 요약정보 및 구매

NX102- □□□□

▶ 컴팩트한 바디에 제어 정보를 융합하는 기능을 탑재한 머신 자동화 컨트롤러

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명

Features


NX1가 제공하는 정보 활용 · 안전 · 품질 관리와 생산 효율 향상의 양립

NX1은 고속 · 고정밀 제어에 의한 생산 효율 향상을 유지하면서 정보 활용이나 안전 · 품질 관리를 양립 할 수 있습니다.
이로 인해 생산성을 지속적으로 향상시킬 수 있습니다.

생산 전술 동기화 추적

NX1은 고속 제어 및 정보 활용을 양립합니다.
예를 들어, 1,000 개 / 분의 능력을 가진 포장 기계에서 모션 제어를 수행하면서 추적 데이터를

생산 전술 동기화 전수 수집 할 수 있습니다.

λ-LIGHT 특징 2

고속 택트 라인의 장비 제어 및 안전 제어를 통합

세계 최초 * 라인과 장비의 안전 관리에 적합한 2 가지 오픈 네트워크를 통합했습니다. 라인에는 EtherNet / IP ™에서 확장 가능한 안전 제어 장치 안은 EtherCAT®에서 빠른 안전 제어가 가능. 또한 빠른 전술이 필요한 라인에서도 장비 제어 및 안전 관리를 동시에 할 수 있습니다. 이로 인해 시스템의 표준화가 유연한 라인의 구축이 가능합니다.
* 2018 년 3 월 당사 조사

λ-LIGHT 특징 3

빠른 검사도 인라인 실현

고속이 요구되는 검사의 경우 PC 기반의 전용 검사기가 많이 이용되고 있습니다.
이 경우 보수는 특별한 기술이 필요하기 때문에 라인 중단의 위험을 고려하여 오프라인에서 임의 조사를 하고 있는 것이 많은 것이 아닐까요.
NX1 + 고속 아날로그 입력 장치라면, 5μs의 정주기에서 측정 데이터를 캡처 할 수 있으며, PC 탑재 전용기가 필요합니다. 또한 NX1은 범용 컨트롤러를 위해 현지에서 유지 보수 할 수 있습니다.
따라서 인라인을 실현하기 쉬워 전수 검사도 가능합니다.

λ-LIGHT 특징 4

제어 및 정보를 융합하는 컨트롤러에서 다양한 애플리케이션을 제공

제조업 현장에서 계속 추구하고 생산 효율 향상과 시장에서 요구되는 품질 리스크에 대한 대응과 안전 대책.
그들을 가속하기 위한 정보 활용. 제어 및 정보를 융합하는 컨트롤러 NX1 입력 · 제어 · 출력 · 안전 · 로봇의 다양한 상품과 결합하여 이를 해결하는 다양한 응용 프로그램을 제공합니다.

The solution in your hand- 컴팩트 한 바디에 제어 정보를 융합하는 기능을 가득 탑재

산업용 Ethernet 3 포트와 전원을 내장하고 있으면서, 폭 66mm의 컴팩트 사이즈를 실현.
그리고 제조업을 발전시키는 다양한 어플리케이션을 실현하기 위해 필수적인 제어 및 정보를 융합하는 기능을 탑재하고 있습니다.
The solution in your hand- 생산성 추구에 기여하는 새로운 컨트롤러의 등장입니다.

고속 정밀 제어 성능

I / O 모션 제어 : 1ms 동기화
주기의 흔들림 : 1μs
메모리 크기 (변수 용량) : 33.5MB * 1

보안 상위 연결

λ-LIGHT 특징 8

Industrie 4.0 및 PackML 권장되는 개방형 국제 표준 통신 프로토콜의 OPC UA를 전기종 표준 탑재. MES / ERP 등 IT 시스템에 안전하게 연결할 수 있습니다.

Ethernet 기능의 충실

Modbus / TCP * 2, FINS 통신 타사 PLC 연결 * 3 등 기존 기기와의 연결성 및 EtherNet / IP ™의 통신 성능을 향상 시켰습니다 (12,000pps * 4). 또한 패킷 필터링 기능 탑재에 의한 보안 강화와 EtherCAT® 슬레이브의 이상 상태 가시화에 의한 문제 해결의 용이 화를 실현했습니다.

멀티 코어 제어와 정보를 양립

멀티 코어 MPU를 탑재. 제어 성능을 떨어 뜨리는 일없이, 통신 추적 등의 정보 활용을 할 수 있습니다.

* 1. 보유 변수와 비 보유 변수의 합계
* 2 클라이언트 명령에 대응
* 3. SLMP 명령을 Sysmac Library에서 제공
* 4.2 포트 총

Lineup
 ※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

해외 규격에 대해

기호는 다음과 같습니다. U : UL, U1 : UL (Class I Div 2 위험 장소 인증 취득 품) C : CSA, UC : cULus, UC1 : cULus (Class I Div 2 위험 장소 인증 취득 품) CU : cUL, N : NK, L : 로이드, CE : EU 지침, RCM : RCM 마크, KC : 한국 전파법 등록.

NX 시리즈 NX102 CPU 유니트

상품 명칭사양형식해외 규격
프로그램
용량
변수 용량사용 중실 축 최대
모션 단축 위치
제어 제어
NX102 CPU 유니트
3705_lu_1_1
5MB1.5MB (전단 유지) / 32MB (전단  유지)12 축8 축4 축 NX102-1200UC,
CE,
RCM,
KC
8 축4 축4 축 NX102-1100
6 축2 축4 축 NX102-1000
4 축0 축4 축 NX102-9000

NX102
데이터베이스 연결

 CPU 유니트
[출시 예정]
3705_lu_1_2

12 축8 축4 축  NX102-1220
8 축4 축4 축  NX102-1120
6 축2 축4 축  NX102-1020
4 축0 축4 축  NX102-9020


주 1. NX102 CPU 유니트에는 엔드 커버 NX-END02 (1 개)가 포함되어 있습니다.
  2. 배터리는 공장 출하시에는 내장되어 있지 않습니다. 자세한 내용은 데이터 시트의 "배터리"페이지를 참조하십시오.



NX 장치

디지털 입력 장치

상품 명칭사양형식해외
규격
점수내부
I / O
커먼
처리
정격 입력 전압I / O 리프레쉬 방식ON / OFF 응답 시간
DC 입력
유니트
3705_lu_2_1
(스크류리스 클램프 단자대, 12mm )
NPNDC12 ~ 24V프리  재생또는 입출력 동기 리프레시 전환 20μs 이하 /
400μs
이하
 NX-ID3317UC1, N, L, CE, RCM, KC
DC24V100ns 이하/100ns 이하 NX-ID3343
변화 시간 입력 방식 전용* 1 NX-ID3344
PNPDC12 ~ 24V프리 런 재생, 또는 입출력 동기 리프레시 전환 20μs 이하 /
400μs
이하
  NX-ID3417
DC24V100ns 이하/100ns 이하 NX-ID3443
변화 시간 입력 방식 전용 * 1  NX-ID3444
8 점NPN프리  재생또는 입출력 동기 리프레시 전환 20μs 이하 /
400μs
이하
 NX-ID4342
PNP NX-ID4442
16 점NPN NX-ID5342
PNP NX-ID5442
DC 입력
유니트
3705_lu_2_2

(M3 나사 단자대, 30mm )
16 점NPN / PNP 공유DC24V프리  재생또는 입출력 동기 리프레시 전환 20μs 이하 /
400μs
이하
 NX-ID5142-1UC1, N, L, CE, RCM, KC
DC 입력
유니트

3705_lu_2_3
(MIL 커넥터, 30mm )
16 점NPN / PNP 공유 DC24V프리 런 재생, 또는 입출력 동기 리프레시 전환 20μs 이하 /
400μs
이하
 NX-ID5142-5UC1, N, L, CE, RCM, KC
32 점 NX-ID6142-5
DC 입력
유니트
3705_lu_2_4
(후지쯔 커넥터, 30mm )
32 점NPN / PNP 공유DC24V프리 런 재생, 또는 입출력 동기 리프레시 전환 20μs 이하 /
400μs
이하
 NX-ID6142-6UC1, N, L, CE, RCM, KC
AC 입력
장치

3705_lu_2_5
(
스크류리스 클램프 단자대, 12mm )
4 점AC200 ~ 240V, 50 / 60Hz (AC170 ~ 264V, ± 3Hz)프리  리프레쉬10ms 이하 /
40ms
이하
  NX-IA3117UC1, N, L, CE, RCM, KC



디지털 출력 장치

상품 명칭사양형식해외
규격
점수내부 I / O
커먼

처리
최대 부하 전류정격 전압I / O 리프레쉬 방식ON / OFF 응답 시간
트랜지스터
출력 유니트
3705_lu_3_1
(스크류리스 클램프 단자대, 12mm 폭)
2 점NPN0.5A /
1A /
유니트
DC24V시간 지정 출력 방식 전용 * 1300ns 이하/ 300ns 이하 NX-OD2154UC1,
N,
L,
CE,
RCM,
KC
PNP  NX-OD2258
4 점NPN0.5A /
2A /
유니트
DC12 ~ 24V프리  리프레쉬 또는 입출력 동기 리프레쉬 전환0.1ms 이하/ 0.8ms 이하 NX-OD3121
DC24V300ns 이하/ 300ns 이하 NX-OD3153
PNP0.5ms 이하/ 1.0ms 이하 NX-OD3256
300ns 이하/ 300ns 이하 NX-OD3257
2A /
8A /
유니트
0.5ms 이하/ 1.0ms 이하 NX-OD3268
8 점NPN0.5A /
4A /
유니트
DC12 ~ 24V0.1ms 이하/ 0.8ms 이하 NX-OD4121
PNPDC24V0.5ms 이하/ 1.0ms 이하 NX-OD4256
16 점NPNDC12 ~ 24V0.1ms 이하/ 0.8ms 이하 NX-OD5121
PNPDC24V0.5ms 이하/ 1.0ms 이하 NX-OD5256
트랜지스터 출력 유니트
3705_lu_3_2
(M3 나사 단자대, 30mm 폭)
16 점NPN0.5A / ,
5A /
유니트
DC12 ~ 24V프리  리프레쉬 또는 입출력 동기 리프레쉬 전환0.1ms 이하/ 0.8ms 이하 NX-OD5121-1UC1,
N,
L,
CE,
RCM,
KC
PNPDC24V0.5ms 이하/ 1.0ms 이하 NX-OD5256-1
트랜지스터 출력 유니트
3705_lu_3_3
(MIL 커넥터, 30mm 폭)
16 점NPN0.5A /
2A /
유니트
DC12 ~ 24V프리 런 리프레쉬 또는 입출력 동기 리프레쉬 전환0.1ms 이하/ 0.8ms 이하 NX-OD5121-5UC1,
N,
L,
CE,
RCM,
KC
PNPDC24V0.5ms 이하/ 1.0ms 이하  NX-OD5256-5
32 점NPN0.5A /
2A /
커먼
4A /
유니트
DC12 ~ 24V0.1ms 이하/ 0.8ms 이하 NX-OD6121-5
PNPDC24V0.5ms 이하 / 1.0ms 이하  NX-OD6256-5
트랜지스터 출력 유니트
3705_lu_3_4
(후지쯔 커넥터, 30mm 폭)
32 점NPN0.5A / , 2A /커먼, 4A / 유니트DC12 ~ 24V프리 런 리프레쉬 또는 입출력 동기 리프레쉬 전환0.1ms 이하/ 0.8ms 이하 NX-OD6121-6UC1,
N,
L,
CE,
RCM,
KC
릴레이 출력 유니트
3705_lu_3_5
(스크류리스 클램프 단자대, 12mm 폭 / 24mm 폭)
2 점릴레이 유형 : NO최대 개폐 능력 :
AC250V / 2A (cosφ = 1)
AC250V / 2A (cosφ = 0.4)
DC24V / 2A, 4A / 유니트
프리 런 리프레쉬 방식15ms 이하/ 15ms 이하  NX-OC2633UC1,
N,
L,
CE,
RCM,
KC
릴레이 유형: NO + NC NX-OC2733UC1,
N, CE,
RCM,
KC
8 점릴레이 유형: NO최대 개폐 능력 :
AC250V / 2A (cosφ = 1)
AC250V / 2A (cosφ = 0.4)
DC24V / 2A, 8A / 유니트
프리 런 리프레쉬 방식15ms 이하 /15ms 이하 NX-OC4633UC1,
N, L,
CE,
EAC,
RCM,
KC


디지털 입출력 혼합 유니트

상품 명칭사양형식해외 규격
점수내부 I / O 커먼선 처리 정격 전압I / O 리프레쉬 방식 ON / OFF 응답 시간
DC 입력 / 트랜지스터 출력
유니트
3705_lu_4_1
(MIL 커넥터, 30mm )
출력 : 16
입력
 : 16
출력 : NPN
입력 : NPN / PNP 공유
출력 : DC12 ~ 24V
입력 : DC24V
프리  리프레쉬 또는 입출력 동기 리프레쉬 전환출력 : 0.1ms 이하 /
0.8ms 이하
입력 : 20μs 이하 /
400μs 이하
 NX-MD6121-5UC1,
N,
L,
CE,
RCM,
KC
출력 : NPN
입력 : NPN / PNP 공유
출력 : DC24V
입력 : DC24V
출력 : 0.1ms 이하 /
0.8ms 이하
입력 : 20μs 이하 /
400μs 이하
  NX-MD6256-5
DC 입력 / 트랜지스터 출력
유니트
3705_lu_4_2
(후지쯔 커넥터, 30mm )
출력 : 16
입력
 : 16
출력 : NPN
입력 : NPN / PNP 공유
출력 : DC12 ~ 24V
입력 : DC24V
프리  리프레쉬 또는 입출력 동기 리프레쉬 전환출력 : 0.1ms 이하 /
0.8ms 이하
입력 : 20μs 이하 /
400μs 이하
  NX-MD6121-6UC1,
N,
L,
CE,
RCM,
KC


아날로그 입력 유니트

상품 명칭사양형식해외
규격
입력
점수
입력
범위
분해능변환
10
진수

(0 ~ 100 %)
정확도
(25 ℃)
입력 방식변환 시간입력
임피던스
I / O 리프레쉬 방식
전압 입력 유형
3705_lu_5_1
2 점 -10 ~ +10V1/8000 -4000 ~ 4000± 0.2 % (풀스케일싱글 엔드250μs / 1MΩ
이상
프리 런 NX-AD2603UC1,
N,
L,
CE,
RCM,
KC
차동 NX-AD2604
1/30000 -15000 ~ 15000± 0.1 % (풀스케일차동10μs / 프리  / 입출력 동기화 NX-AD2608
4 점1/8000 -4000 ~ 4000± 0.2 % (풀스케일싱글 엔드250μs / 프리 런 NX-AD3603
차동 NX-AD3604
1/30000 -15000 ~ 15000± 0.1 % (풀스케일)차동10μs / 프리  / 입출력 동기화 NX-AD3608
8 점1/8000 -4000 ~ 4000± 0.2 % (풀스케일)싱글 엔드250μs / 프리 런 NX-AD4603
차동 NX-AD4604
1/30000 -15000 ~ 15000± 0.1 % (풀스케일)차동10μs / 프리  /입출력 동기화 NX-AD4608
전류 입력 유형
3705_lu_5_2
2 점4 ~ 20mA1/80000 ~ 8000± 0.2 % (풀스케일)싱글 엔드250μs / 250Ω프리 런 NX-AD2203UC1,
N,
L,
CE,
RCM,
KC
차동 NX-AD2204
1/300000 ~ 30000± 0.1 % (풀스케일)차동10μs / 프리  / 입출력 동기화  NX-AD2208
4 점1/80000 ~ 8000± 0.2 % (풀스케일)싱글 엔드250μs / 프리 런 NX-AD3203
차동 NX-AD3204
1/300000 ~ 30000± 0.1 % (풀스케일)차동10μs / 프리  /입출력 동기화 NX-AD3208
8 점1/80000 ~ 8000± 0.2 % (풀스케일)싱글 엔드250μs / 85Ω프리 런 NX-AD4203
차동 NX-AD4204
1/300000 ~ 30000± 0.1 % (풀스케일)차동10μs / 프리  / 입출력 동기화 NX-AD4208


아날로그 출력 장치

상품 명칭사양형식해외 규격
출력
점수
출력 범위분해능출력 설정
10
진수
(0 ~ 100%)
정확도
(25 ℃)
변환 시간I / O 리프레쉬 방식
전압 출력 타입
3705_lu_6_1
2 점 -10 ~ + 10V1/8000-4000 ~ 4000± 0.3 % (풀스케일250μs / 프리 런 NX-DA2603UC1,
N,
L,
CE,
RCM,
KC
1/30000-15000 ~ 15000± 0.1 % (풀스케일)10μs / 점프리  / 입출력 동기화 NX-DA2605
4 점1/8000-4000 ~ 4000± 0.3 % (풀스케일250μs / 프리  NX-DA3603
1/30000-15000 ~ 15000± 0.1 % (풀스케일)10μs / 점프리 런 / 입출력 동기화 NX-DA3605
전류 출력 타입
3705_lu_6_2
2 점4 ~ 20mA1/80000 ~ 8000± 0.3 % (풀스케일250μs / 점프리 런 NX-DA2203UC1,
N,
L,
CE,
RCM,
KC
1/300000 ~ 30000± 0.1 % (풀스케일)10μs / 점프리 런 /입출력 동기화  NX-DA2205
4 점1/80000 ~ 8000± 0.3 % (풀스케일)250μs / 점프리 런  NX-DA3203
1/300000 ~ 30000± 0.1 % (풀스케일)10μs / 점프리  / 입출력 동기화  NX-DA3205


온도 조절 유니트

상품 명칭사양형식해외
규격
Ch 수입력 종별출력출력 점수CT
입력 점수
제어 유형변환
시간
I / O 리프레쉬 방식
온도 조절 유니트
2Ch 유형
3705_lu_7_1
2Ch멀티 입력(열전대측온 저항체)전압 출력 (SSR 구동용)2 점2 점표준 제어50ms프리  리프레쉬 NX-TC2405UC1,
CE,
RCM,
KC,
EAC
없음표준 제어 NX-TC2406
전압 출력(SSR 구동용)4 점없음가열
냉각 제어
 NX-TC2407
리니어
전류
 출력
2 점없음표준 제어 NX-TC2408
온도 조절 유니트
4Ch 유형
3705_lu_7_2
4Ch전압 출력(SSR 구동용)4 점4 점표준 제어 NX-TC3405UC1,
CE,
RCM,
KC,
EAC
없음표준 제어 NX-TC3406
전압 출력(SSR 구동용)8 점없음가열 냉각 제어 NX-TC3407
리니어
전류 출력
4 점없음표준 제어 NX-TC3408


온도 입력 유니트

상품 명칭
사양형식해외
규격
입력
점수
입력 종별분해능기준 정확도
(주위 온도 25 ℃)
변환 시간I / O 리프레쉬 방식단자대
열전대 입력 유형
3705_lu_8_1
2 점열전대0.1 ℃ 이하
* 1
자세한 내용은제품 정보를 참조하십시오.250ms / 유니트프리  리프레쉬 방식16 단자 NX-TS2101UC1,
N,
L,
CE,
RCM,
KC
4 점16 단자 × 2 NX-TS3101
2 점0.01 ℃ 이하10ms / 유니트16 단자 NX-TS2102
4 점16 단자 × 2 NX-TS3102
2 점0.001 ℃ 이하60ms / 유니트16 단자  NX-TS2104
4 점16 단자 × 2 NX-TS3104
측온
저항체
입력 유형
3705_lu_8_2
2 점측온 저항체
(Pt100 /
Pt1000,
선식) * 2
0.1 ℃ 이하250ms / 유니트16 단자 NX-TS2201UC1,
N,
L,
CE,
RCM,
KC
4 점16 단자 × 2 NX-TS3201
2 점0.01 ℃ 이하10ms / 유니트16 단자 NX-TS2202
4 점16 단자 × 2  NX-TS3202
2 점0.001 ℃ 이하60ms / 유니트16 단자  NX-TS2204
4 점16 단자 × 2 NX-TS3204


* 1. 입력 종별이 R, S, W의 경우 0.2 ℃ 이하입니다.

* 2. 모양 NX-TS2202 모양 NX-TS3202은 Pt100 3 선식 만 지원합니다.


히터 단선 감지 장치

상품 명칭사양형식해외
규격
CT 입력부제어 출력 부
점수최대
히터 전류
점수내부 I / O 커먼
처리
최대 부하 전류정격 전압I / O 리프레쉬 방식
히터 단선 감지 장치
3705_lu_9_1
AC 50A4 점NPN0.1A / ,
0.4A /
유니트
DC12 ~ 24V프리  리프레쉬 방식 NX-HB3101UC1,
N, L,
CE,
RCM,
KC
PNPDC24V NX-HB3201





로드셀 입력 장치

상품 명칭사양형식해외 규격
점수변환주기I / O 리프레쉬 방식 * 1로드셀 인가 전압입력 범위
로드셀
입력 장치
3705_lu_10_1
1 점125μs· 프리  리프레쉬 방식
입출력 동기 리프레쉬 방식
태스크주기 우선 재생 방식
DC5V ± 10 %-5.0 ~ + 5.0mV / VNX-RS1201UC1,
N, L,
CE,
RCM,
KC



* 1 통신 빈도는 "NX 시리즈 로드셀 입력 모듈 사용자 매뉴얼 (SBCA-439)"의 "I / O 리프레쉬 방식"을 참조하십시오.

위치 인터페이스 인크 리 멘탈 엔코더 입력 유니트

상품 명칭사양형식해외 규격
채널 수외부 입력 수최대 응답 주파수I / O 리프레쉬 방식I / O 항목 매핑
증분
엔코더 입력 유니트

3705_lu_11_1
1 (NPN)3 (NPN)500kHz프리  리프레쉬 방식입출력 동기 리프레쉬 방식1/1 NX-EC0112UC1,
N, CE,
RCM,
KC
1 (PNP)3 (PNP)  NX-EC0122UC1,
N, L,
CE,
RCM,
KC
13 (NPN)4MHz NX-EC0132UC1,
N, CE,
RCM,
KC
3 (PNP) NX-EC0142UC1,
N, L,
CE,
RCM,
KC
2 (NPN)없음500kHz2/2 NX-EC0212UC1,
N, CE,
RCM,
KC
2 (NPN)  NX-EC0222UC1,
N, L,
CE,
RCM,
KC


위치 인터페이스 SSI 입력 장치

상품 명칭사양형식해외
규격
SSI
채널
입출력 사양입출력 사양엔코더 전원 공급 장치단자대
SSI 입력
장치
3705_lu_12_1
1RS-422 라인 드라이버수신기32 비트DC24V, 0.3A / CH푸시  유형 NX-ECS112UC1,
N, L,
CE,
RCM,
KC
2RS-422 라인 드라이버수신기32 비트DC24V, 0.3A / CH푸시  유형NX-ECS212







위치 인터페이스 펄스 출력 유니트



상품 명칭사양형식해외 규격
채널 수외부 입력 수최대 응답 주파수I / O 리프레쉬 방식I / O 항목 매핑
증분
엔코더 입력 유니트

3705_lu_11_1
1 (NPN)3 (NPN)500kHz프리  리프레쉬 방식입출력 동기 리프레쉬 방식1/1 NX-EC0112UC1,
N, CE,
RCM,
KC
1 (PNP)3 (PNP)  NX-EC0122UC1,
N, L,
CE,
RCM,
KC
13 (NPN)4MHz NX-EC0132UC1,
N, CE,
RCM,
KC
3 (PNP) NX-EC0142UC1,
N, L,
CE,
RCM,
KC
2 (NPN)없음500kHz2/2 NX-EC0212UC1,
N, CE,
RCM,
KC
2 (NPN)  NX-EC0222UC1,
N, L,
CE,
RCM,
KC





* 1 펄스 출력 채널 수를 나타냅니다.

* 2 유닛 버전 Ver.1.2 이상과 EtherCAT 커플러 유니트 NX-ECC203 함께 사용 할 수 있습니다.

통신 인터페이스 유닛

상품 명칭시리얼 외부 연결 단자직렬 포트통신 기능형식해외 규격
인터페이스
커뮤니케이션
프로그램 인터페이스
유니트
3705_lu_14_1
RS-232C스크류리스 클램프 단자1 포트 단계
직렬
 라인 모니터
 NX-CIF101UC1,
N, L,
CE,
RCM,
KC
RS-422A / 485 NX-CIF105
RS-232CD-Sub 커넥터2 포트 NX-CIF210







IO-Link 마스터 유닛

상품 명칭사양형식해외 규격
IO-Link 포트I / O 리프레쉬 방식포트 연결 단자
IO-Link
마스터 유닛
3705_lu_15_1
4프리 런 재생 방식
(고정)
스크류리스
클램프 단자
형태 NX-ILM400UC1,
N, L,
CE,
RCM,
KC






시스템 장치

상품 명칭사양형식해외 규격
NX 장치
전원 추가 공급 장치
3705_lu_16_1
전원 전압 : DC24V (DC20.4 ~ 28.8V)
NX 유니트 전원 공급 전력 : 10W 이하
형태 NX-PD1000UC1, N,
L, CE,
RCM, KC
I / O 전원 추가 공급
장치
3705_lu_16_2
전원 전압 : DC5 ~ 24V (DC4.5 ~ 28.8V)
I / O 전원 최대 전류 : 4A
형태 NX-PF0630UC1, N, L,
CE, RCM,
KC
전원 전압 : DC5 ~ 24V (DC4.5 ~ 28.8V)
I / O 전원 최대 전류 : 10A
형태 NX-PF0730
I / O 전원 연결 장치
3705_lu_16_3
IO 전원 단자 : IOG : 16 핀
I / O 전원 단자 전류 용량 : 4A / 단자 이하
형태 NX-PC0010UC1, N, L,
CE, RCM,
KC
IO 전원 단자 : IOV : 16 핀
I / O 전원 단자 전류 용량 : 4A / 단자 이하
형태 NX-PC0020UC1, N, L,
CE, RCM,
KC
IO 전원 단자 : IOV : 8 단자, IOG : 8 단자
I / O 전원 단자 전류 용량 : 4A / 단자 이하
형태 NX-PC0030UC1, N, L,
CE, RCM,
KC
차폐 연결 장치
3705_lu_16_4
차폐 단자 : 14 단자 (아래 2 단자는 기능 접지 단자)형태 NX-TBX01UC1, N, L,
CE, RCM,
KC







IO-Link 마스터 유닛 상품 명칭 사양 형식 해외 규격 IO-Link 포트 I / O 리프레쉬 방식 포트 연결 단자 IO-Link  마스터 유닛  4 프리 런 재생 방식  (고정) 스크류리스  클램프 단자 ◎ 형태 NX-ILM400 UC1,  N, L,  CE,  RCM,  KC

EtherCAT 커플러

CPU 유니트 내장 EtherCAT 포트에서 EtherCAT 커플러에 연결하고 NX 유닛을 사용하실 수 있습니다.



상품 명칭통신주기NX 유니트 전원 소비 전력IO 전원 최대 전류형식해외 규격
EtherCAT 커플러
유니트 * 1
3705_lu_17_1
250 ~ 4000μs * 21.45W 이하4A형태 NX-ECC201UC1,
N, L,
CE,
RCM,
KC
250 ~ 4000μs * 210A형태 NX-ECC202
125 ~ 10000μs * 21.25W 이하형태 NX-ECC203





* 1. EtherCAT 커플러 장치에는 엔드 커버 형 NX-END01 (1 개)가 포함되어 있습니다.

* 2. EtherCAT 마스터의 사양에 따라 달라집니다. NJ / NX 시리즈 CPU 유니트 내장 EtherCAT 포트 NJ5 시리즈에

      연결 한 경우, 500μs, 1,000μs, 2,000μs, 4,000μs입니다. 최신 사양은 "NJ / NX 시리즈 CPU 유니트 내장 EtherCAT

      포트 사용 설명서 (SBCD-376)"을 참조하십시오. 유닛 구성에 따라 달라집니다.








안전 CPU 유니트

상품 명칭사양형식해외 규격
최대 안전
I/O
점수
프로그램 용량안전
마스터 연결
I / O 리프레쉬 방식유니트
버전
3705_lu_18_1
256 점512kB32프리 런
리프레쉬 방식
Ver.1.0NX-SL3300UC1,
N, L,
CE,
KC
1024 점2048kB128NX-SL3500





안전 입력 장치

상품
명칭
사양형식해외
규격
안전
입력
점수
테스트
출력
점수
내부 I / O 커먼
처리
정격
입력

전압
오므론 전용
안전
 입력 기기
안전
슬레이브
커넥션 수
I / O 리프레쉬 방식유니트 버전
3705_lu_19_14 점2 점싱크 입력 (PNP)DC24V연결 가능1프리  리프레쉬 방식Ver.1.1 NX-SIH400* 1
3705_lu_19_28 점2 점싱크 입력 (PNP)DC24V접속 불가1프리  리프레쉬 방식Ver.1.0 NX-SID800





*1. 자세한 내용은 가까운 오므론 웹 사이트를 참조하십시오.





안전 출력 장치

상품 명칭사양형식해외
규격
안전
출력 점수
내부 I / O 커먼 처리최대 부하 전류정격 입력
전압
안전
슬레이브

커넥션
I/O 리프레쉬방식유니트
버전
3705_lu_20_1소스 출력 (PNP)2.0 A/
4.0 A /
유니트 (40
),
2.5A /
유니트 (55

설치 방향과 주위 온도에 따라 달라집니다.
DC24V1프리  리프레쉬 방식Ver.1.0NX-SOH200*1
3705_lu_20_2소스 출력 (PNP)0.5 A/
2.0A /
유니트
DC24V1프리  리프레쉬 방식Ver.1.0NX-SOD400





* 1. 자세한 내용은 제품 정보를 참조하십시오.


자동화 소프트웨어 Sysmac Studio

신규 구입시는 DVD와 라이센스를 모두 구입하십시오. DVD와 라이센스의 단독 구매도 가능합니다. 라이센스 판에는 DVD 미디어는 포함되지 않습니다.

상품 명칭사양라이센스 수미디어형식
Sysmac Studio
스탠다드
에디션
Ver.1. □□
Sysmac Studio는 NJ / NX 시리즈 CPU 유니트와 NY시
리즈 산업용 PC를 비롯한 기계 자동화 제어
롤러, EtherCAT 슬레이브 및 HMI 등의 설정, 프로그래밍
링, 디버깅, 유지 보수를위한 통합 개발 환경을 제공
하는 소프트웨어입니다.
다음의 환경에서 작동합니다.
OS : Windows 7 (32bit 버전 / 64bit 버전) /
Windows 8 (32bit 버전 / 64bit 버전) /
Windows 8.1 (32bit 버전 / 64bit 버전) /
Windows 10 (32bit 버전 / 64bit 버전)
Sysmac Studio 스탠다드 에디션의 DVD 미디어에 ,
EtherNet / IP, DeviceNet, 시리얼 통신, 표시기 작화 (CX-
Designer)를위한 각 도구가 포함되어 있습니다.
자세한 내용은 제품 정보를 참조하십시오.
없음
(미디어 만)
DVD형태 SYSMAC-SE200D
1 라이센스 판 * 1-형태 SYSMAC-SE201L





대표 형식

상품 명칭사양형식
SLMP 통신 라이브러리

미쓰비시 사의 시퀀서에 SLMP 통신 프로토콜을 사용하여 통신 제어를

사용할 경 우에 사용합니다.

형태 SYSMAC-XR017
고속 아날로그 검사 라이브러리고속 아날로그 입력 장치로 취득한 아날로그 입력 값을 시계열로 기록합니다.형태 SYSMAC-XR016






소프트웨어 기능 부품 집 Sysmac Library

다음 URL에서 다운로드하여 Sysmac Studio에 설치하여 사용하시기 바랍니다.
icon_01http://www.fa.omron.co.jp/sysmac_library

대표 형식

* 1. Sysmac Studio는 멀티 라이센스 상품 (3,10,30,50 라이센스)를 준비하고 있습니다.

EtherCAT / EtherNet / IP 통신 케이블 추천 품

EtherCAT은 카테고리 5 이상의 STP 케이블 (알루미늄 테이프와 편조 이중 차폐 실드 트위스트 페어 케이블)을 사용합니다. 스트레이트 배선으로 사용합니다.
EtherNet / IP 100BASE-TX / 10BASE-T를 사용하는 경우, 카테고리 5 이상의 STP (차폐 연선) 케이블을 사용합니다.
아래 표에서 EtherNet / IP의 100BASE-TX 때 100BASE-TX와 10BASE-T 모두 사용 가능하다는 것을 보여줍니다.

커넥터 부착 케이블 (EtherCAT 전용 제품)

상품 명칭형상메이커케이블
길이
(m)
형식
양쪽 커넥터 부착 케이블
(RJ45 / RJ45)
RJ45
커넥터 소형 타입 * 1
사이즈 선심  (대수) : AWG26 ×4P
케이블 피복 재질 : LSZH) * 2
케이블 색깔 : 황색 * 3
3705_lu_23_1오므론
주식회사
0.3 XS6W-6LSZH8SS30CM-Y
0.5 XS6W-6LSZH8SS50CM-Y
1 XS6W-6LSZH8SS100CM-Y
2 XS6W-6LSZH8SS200CM-Y
3 XS6W-6LSZH8SS300CM-Y
5 XS6W-6LSZH8SS500CM-Y
양쪽 커넥터 부착 케이블
(RJ45 / RJ45)
RJ45
커넥터 견고한 타입 * 1
사이즈 선심  (대수) : AWG22 ×2P
케이블 색상 : 하늘색
3705_lu_23_2오므론
주식회사
0.3 XS5W-T421-AMD-K
0.5 XS5W-T421-BMD-K
1 XS5W-T421-CMD-K
2 XS5W-T421-DMD-K
5 XS5W-T421-GMD-K
10 XS5W-T421-JMD-K
플러그 양측 커넥터 부착 케이블
(M12
스트레이트 / M12 스트레이트
실드 강화 커넥터 케이블 사양 * 4
M12
스마트 클릭 커넥터 유형
사이즈 선심  (대수) :
AWG22
× 2P
케이블 색상 : 검은
3705_lu_23_3오므론
주식회사
0.5 XS5W-T421-BM2 - SS
1 XS5W-T421-CM2-SS
2 XS5W-T421-DM2 - SS
3 XS5W-T421-EM2-SS
5 XS5W-T421-GM2-SS
10 XS5W-T421-JM2 - SS
플러그 양측 커넥터 부착 케이블
(M12
스트레이트 / RJ45)
실드 강화 커넥터 케이블 사양 * 4
M12
스마트 클릭 커넥터 유형
RJ45
커넥터 강력한 타입
사이즈 선심  (대수) :
AWG22
× 2P
케이블 색상 : 검은
3705_lu_23_4오므론
주식회사
0.5 XS5W-T421-BMC-SS
1 XS5W-T421-CMC-SS
2 XS5W-T421-DMC-SS
3 XS5W-T421-EMC-SS
5 XS5W-T421-GMC-SS
10 XS5W-T421-JMC-SS
양쪽 커넥터 부착 케이블
(RJ45 / RJ45)
RJ45
커넥터 소형 견고한 타입 * 5
사이즈 선심  (대수) :
AWG22
× 2P
케이블 색상 : 노란색
3705_lu_23_5쓰리엠
재팬
주식회사
0.25  3RHS4-1100-0.25M
0.5  3RHS4-1100-0.5M
1  3RHS4-1100-1M
2  3RHS4-1100-2M
5  3RHS4-1100-5M
10  3RHS4-1100-10M





* 1. 소형 타입의 케이블 길이는 0.2,0.3,0.5,1,1.5,2,3,5,7.5,10,15,20m을 준비하고 있습니다.

      강력한 타입 양쪽 커넥터 부착 케이블 (RJ45 / RJ45) 케이블의 길이는 0.3,0.5,1,2,3,5,10,15m을 준비하고

      있습니다.

      자세한 내용은 "산업용 이더넷 커넥터 카탈로그」(카탈로그 번호 : CDJC-006)를 참조하십시오.
* 2. 제어반 내의 배선의 Low Smoke Zero Halogen 케이블입니다. LSZH 유형 홑겹 차폐 실드 구조이지만,

      통신 잡음 특성이 규격치를 만족하고 있는지 확인합니다. 제어반 외부 케이블 부설에 적합한 소형 타입의

      PUR 케이블도 준비하고 있습니다.
* 3. 케이블의 색상은 녹색과 파란색도 준비하고 있습니다.
* 4. 자세한 내용은 당사 영업 담당자에게 문의하십시오.
* 5. 케이블의 길이는 0.25 ~ 100m를 준비하고 있습니다.

       문의처에 문의하십시오.



케이블 / 커넥터 (EtherCAT, EtherNet / IP (100BASE-TX의) 공용 제품)

사이즈 선심 수 (대수) : AWG24 × 4P

부품 이름형상메이커형식
케이블-히타치 금속 주식회사NETSTAR-C5E SAB
0.5 x 4P * 1
-쿠라모 전공 주식회사KETH-SB * 1
-쇼와 전선 케이블 시스템 주식회사FAE-5004 * 1
-JMACS 주식회사IETP-SB * 1
RJ45 커넥터-판도위트 코퍼레이션MPS588-C * 1



* 1 본 케이블 및 커넥터는 위 조합의 사용을 권장합니다.

사이즈 선심 수 (대수) : AWG22 × 2P

부품 이름형상메이커형식
케이블-쿠라모 전공 주식회사 KETH-PSB - OMR * 1
-JMACS 주식회사
PNET / B * 1
-쇼와 전선 케이블 시스템 주식회사 FAE-5002 * 1
RJ45 조립식 커넥터3705_lu_25_1오므론 주식회사XS6G-T421-1 * 1
케이블-쓰리엠 재팬 주식회사 79100-IE4P-F1-YE * 2
RJ45 조립식 커넥터-쓰리엠 재팬 주식회사 3R104-1110-000AM * 2





* 1. 케이블과 RJ45 조립식 커넥터는 위 조합의 사용을 권장합니다.
* 2 케이블과 RJ45 조립식 커넥터는 위 조합의 사용을 권장합니다.
주 케이블 가공시, EtherCAT에서는 양쪽의 커넥터도 차폐 연결하는 필요가 있으므로주의하시기 바랍니다.

메모리 카드



상품 명칭사양형식
메모리 카드SD 메모리 카드, 2GBHMC-SD291
SDHC 메모리 카드 4GBHMC-SD491



Dimensions
 (단위 : mm)

NX 시리즈 NX102 CPU 유니트

NX102- □□□□

λ-LIGHT 외형 치수 2

* 1. DIN 레일 좌면에서 CPU 유니트 표면까지의 치수입니다.
* 2. 단자대의 잠금 레버에서 CPU 유니트 뒷면까지의 치수입니다.

통신 케이블을 장착 한 경우의 치수는 "NX 시리즈 NX102 CPU 모듈 사용자 매뉴얼 하드웨어 편

(SBCA-462)"을 참조하십시오.

엔드 커버

NX-END02

λ-LIGHT 외형 치수 4

* 1. DIN 레일 좌면에서 엔드 커버 표면까지의 치수입니다.


sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
창원사무소. 경상남도 창원시 성산구 완암로 50 SK테크노파크 넥스트동 704호(성산동77-1)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
