공통 일반 사양 | 항목 | 사양 |
|---|
| 구조 | 반내 내장형 |
|---|
| 접지 방법 | D 종 접지 (제 3 종 접지) |
|---|
| 사용 환경 | 사용 주위 온도 | 0 ~ 55 ℃ |
|---|
| 사용 주위 습도 | 10 ~ 95 % RH (결로 및 결빙되지 않을 것) |
|---|
| 사용 주위 환경 | 부식성 가스가 없을 것 |
|---|
| 저장 주위 온도 | -25 ~ +70 ℃ (결로 및 결빙되지 않을 것) |
|---|
| 사용 고도 | 2,000 m 이하 |
|---|
| 오염도 | 오염 등급 2 이하 : JIS B3502, IEC61131-2에 적합 |
|---|
| 내 노이즈 성 | IEC61000-4-4 준수, 2kV (전원 선) |
|---|
| 과전압 카테고리 | 카테고리 Ⅱ : JIS B3502, IEC61131-2에 적합 |
|---|
| EMC 내성 레벨 | 영역 B |
|---|
| 내진동 | IEC60068-2-6에 준거
5 ~ 8.4Hz 진폭 3.5mm,
8.4 ~ 150Hz 가속도 9.8m / s 2
X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분) |
|---|
| 내충격 | IEC60068-2-27에 준거, 147m / s 2 X, Y, Z 각 방향 3 회 |
|---|
| 적합 규격 | cULus Listed UL508, ANSI / ISA 12.12.01, EC : EN61131-2, C-Tick, KC : 한국 전파법 등록, NK, LR |
|---|

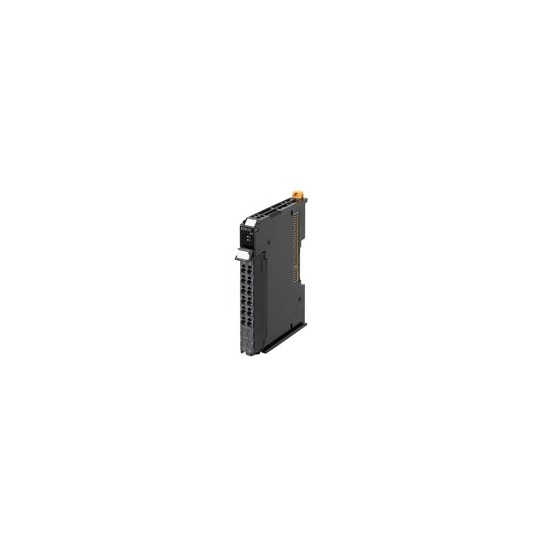

개별 사양SSI 입력 유니트 1CH NX-ECS112 | 유니트 명칭 | SSI 입력 유니트 | 형식 | NX-ECS112 |
|---|
| CH 수 | 1CH | 외부 접속 단자 | 스크류리스 클램프 단자대 (12 핀) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬, 입출력 동기 리프레쉬 * 1 |
|---|
| LED 표시 | | 입출력 신호 | 외부 입력 : 2 점. 데이터 입력 (D +, D-)
외부 출력 : 2 점. 클록 출력 (C +, C-) |
|---|
| 입출력 인터페이스 | 동기 시리얼 인터페이스 (SSI) |
|---|
| 클럭 출력 | EIA 표준 RS-422A 라인 드라이버 레벨 |
|---|
| 데이터 입력 | EIA 표준 RS-422A 라인 리시버 레 |
|---|
| 최대 데이터 길이 | 32 비트 (싱글턴 및 멀티 턴 상태의 데이터 길이를 설정 가능) |
|---|
| 코드 변환 기능 | 무 변환 / 바이너리 코드 / 그레이 코드 |
|---|
| 전송 속도 | 100kHz, 200kHz, 300kHz, 400kHz, 500kHz, 1.0MHz, 1.5MHz, 2.0MHz |
|---|
| 외형 치수 | 12 (W) × 100 (H) × 71 (D) | 절연 방식 | 디지털 아이솔레이터 절연 |
|---|
| 절연 저항 | 절연된 회로 간 20MΩ 이상
(DC100V에서) | 내전압 | 절연된 회로 간 AC510V, 1 분
동안 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급원 | NX 버스에서 공급
DC20.4 ~ 28.8V
DC24V +20 %, -15 %) | I / O 전원 공급용
단자 전류 용량 | IOV : 0.3A / 단자 이하
IOG : 0.3A / 단자 이하 |
|---|
NX 유니트
전원 소비 전력 | 0.85W | I / O 전원 소비 전류 | 20mA |
|---|
| 최대 전송 거리 * 2 | 전송 속도 | 최대 전송 거리 |
|---|
| 100kHz | 400m | | 200kHz | 190m | | 300kHz | 120m | | 400kHz | 80m | | 500kHz | 60m | | 1.0MHz | 25m | | 1.5MHz | 10m | | 2.0MHz | 5m | | 질량 | 65g |
|---|
| 회로 구성 | |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 없음 |
|---|
| 단자 접속도 | |
|---|
| 고장 감지 기능 | 무 | 보호 기능 | 무 |
|---|
* 1. 연결하는 통신 커플러 유니트와 CPU 유니트에 따라 자동으로 설정됩니다.
* 2. SSI 입력 유니트가 사용하는 케이블의 임피던스 및 연결하는 엔코더의 응답으로 인한 지연이 발생하기 때문에, 전송 속도에 따라 최대 전송 거리가 바뀝니다. 최대 전송 거리는 기준값입니다. 연결 인코더 케이블의 사양 및 실기에서 동작을 확인한 후 사용하십시오. SSI 입력 유니트 2CH NX-ECS212 | 유니트 명칭 | SSI 입력 유니트 | 형식 | NX-ECS212 |
|---|
| CH 수 | 2CH | 외부 접속 단자 | 스크류리스 클램프 단자대 (12 핀) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬, 입출력 동기 리프레쉬 * 1 |
|---|
| LED 표시 | | 입출력 신호 | 외부 입력 : 4 점.
데이터 입력 (D1 +, D1-, D2 +, D2-)
외부 출력 : 4 점.
클록 출력 (C1 +, C1-, C2 +, C2-) |
|---|
| 입출력 인터페이스 | 동기 시리얼 인터페이스 (SSI) |
|---|
| 클록 출력 | EIA 표준 RS-422A 라인 드라이버 레벨 |
|---|
| 데이터 입력 | EIA 표준 RS-422A 라인 리시버 레벨 |
|---|
| 최대 데이터 길이 | 32 비트 (싱글턴 및 멀티 턴, 데이터 길이를 설정 가능) |
|---|
| 코드 변환 기능 | 무변환 / 바이너리 코드 / 그레이 코드 |
|---|
| 전송 속도 | 100kHz, 200kHz, 300kHz, 400kHz, 500kHz, 1.0MHz, 1.5MHz, 2.0MHz |
|---|
| 외형 치수 | 12 (W) × 100 (H) × 71 (D) | 절연 방식 | 디지털 아이솔레이터 절연 |
|---|
| 절연 저항 | 절연된 회로 간 20MΩ 이상
(DC100V에서) | 내전압 | 절연된 회로 간 AC510V, 1 분
동안 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급원 | NX 버스에서 공급
DC20.4 ~ 28.8V
(DC24V +20 %, -15 %) | I / O 전원 공급용
단자 전류 용량 | IOV : 0.3A / 단자 이하
IOG : 0.3A / 단자 이하 |
|---|
NX 유니트
전원 소비 전력 | 0.9W | I / O 전원 소비 전류 | 30mA |
|---|
| 최대 전송 거리 * 2 | 전송 속도 | 최대 전송 거리 |
|---|
| 100kHz | 400m | | 200kHz | 190m | | 300kHz | 120m | | 400kHz | 80m | | 500kHz | 60m | | 1.0MHz | 25m | | 1.5MHz | 10m | | 2.0MHz | 5m | | 질량 | 65g |
|---|
| 회로 구성 | |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 없음 |
|---|
| 단자 접속도 | |
|---|
| 고장 감지 기능 | 무 | 보호 기능 | 무 |
|---|
* 1. 연결하는 통신 커플러 유니트와 CPU 유니트에 따라 자동으로 설정됩니다.
* 2. SSI 입력 장치가 사용하는 케이블의 임피던스 및 연결하는 엔코더의 응답으로 인한 지연이 발생하기 때문에, 전송 속도에 따라 최대 전송 거리가 바뀝니다. 최대 전송 거리는 기준값입니다. 연결 인코더 케이블의 사양 및 실기에서 동작을 확인한 후 사용하십시오. |
