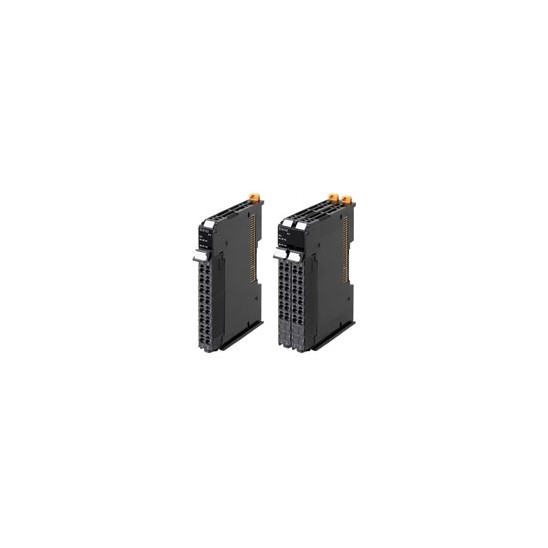

NX 시리즈 인크리멘탈 엔코더 입력 유니트

NX 시리즈 인크리멘탈 엔코더 입력 유니트 요약정보 및 구매

NX-EC0□□□

▶ 제어주기와 EtherCAT 분산 클럭이 동기화된 위치 정보를 읽는 엔코더

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 NX 시리즈 SSI 입력 유니트 다음 상품 NX 시리즈 시스템 유니트

상품 상세설명

Features

오픈 콜렉터 출력 타입, 라인 드라이버 출력 타입의 인크리멘탈 엔코더 접속 가능

EtherCAT 커플러 유니트 사용으로 프리 런 리프레쉬 방식, 입출력 동기 리프레쉬 방식 중 선택 가능

컨트롤러 NJ 시리즈의 MC 기능 모듈 사용으로 축으로 취급해 모션 제어 명령에서 사용 가능

래치 기능 탑재 (내부 신호 1 점, 외부 입력 신호 2 점)

펄스주기 측정 기능 탑재

32 비트 카운터 (80000000 ~ 7FFFFFFFHEX)

최대 계수 속도 4MHz (라인 리시버 : 4MHz, 오픈 콜렉터 : 500KHz)

변화 시각 취득 기능 탑재

카운터의 최대값, 최소값 설정 가능

Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

해외 규격 정보

· 기호는 다음과 같습니다. U : UL, U1 : UL (Class I Div 2 위험 장소 인증 취득 품), C : CSA, UC : cULus, UC1 : cULus (Class I Div 2 위험 장소 인증 취득 품) CU : cUL, N : NK, L : 로이드, CE : EC 지령, KC : 한국 전파법 등록.
· 사용 조건에 대해서는 문의하십시오.

인크 리 멘탈 엔코더 입력 장치

종류	제품 명칭	사양					형식		해외 규격
종류	제품 명칭	채널 수	외부 입력 수	최대 응답 주파수	I / O 리프레쉬 방식	I / O 항목 매핑수	형식		해외 규격
NX 시리즈 위치 인터 페이스 장치	인크리멘탈 엔코더 입력 장치	1 (NPN)	3 (NPN)	500kHz	프리 런 재생 방식, 입출력 동기화 재생 방식	1/1		NX-EC0112	UC1, CE, KC
		1 (PNP)	3 (PNP)	500kHz			◎	NX-EC0122	UC1, N, L, CE, KC
		1	3 (NPN)	4MHz				NX-EC0132	UC1, CE, KC
		1	3 (PNP)	4MHz			◎	NX-EC0142	UC1, N, L, CE, KC
		2 (NPN)	없음	500kHz		2/2		NX-EC0212	UC1, CE, KC
		1 (PNP)	없음	500kHz		2/2	◎	NX-EC0222	UC1, N, L, CE, KC

옵션 품

제품 명칭	사양	형식		해외 규격
오배선 삽입 방지 핀	10 대분 (단자대 용 30 개, 유니트 본체 용 30 개)	◎	NX-AUX02	-

제품 명칭	사양				형식		해외 규격
제품 명칭	단자	열 번호 인쇄	접지 단자	전류 용량	형식		해외 규격
단자대	12	A / B	없음	10A	◎	NX-TBA122
	16	A / B	없음	10A	◎	NX-TBA162
	12	C / D	없음	10A	◎	NX-TBB122

부속품

부속품은 없습니다.

Specifications

공통 일반 사양

항목		사양
구조		반내 내장형
접지 방법		D종 접지 (제 3종 접지)
사용 환경	사용 주위 온도	0 ~ 55 ℃
	사용 주위 습도	10 ~ 95 % RH (결로 및 결빙되지 않을 것)
	사용 주위 환경	부식성 가스가 없을 것
	저장 주위 온도	-25 ~ +70 ℃ (결로 및 결빙되지 않을 것)
	사용 고도	2,000 m 이하
	오염도	오염 등급 2 이하 : JIS B3502, IEC61131-2에 적합
	내 노이즈 성	IEC61000-4-4 준수, 2kV (전원선)
	과전압 카테고리	카테고리 Ⅱ : JIS B3502, IEC61131-2에 적합
	EMC 내성 레벨	영역 B
	내진동	IEC60068-2-6에 준거 5 ~ 8.4Hz 진폭 3.5mm, 8.4 ~ 150Hz 가속도 9.8m / s ² X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)
	내충격	IEC60068-2-27에 준거, 147m / s ² X, Y, Z 각 방향 3 회
적합 규격		cULus Listed UL508, ANSI / ISA 12.12.01, EC : EN61131-2, C-Tick, KC : 한국 전파법 등록, NK, LR

개별 사양

인크리멘탈 엔코더 입력 유니트 NX-EC0112

카운터 기능
장치 이름		인크리멘탈 엔코더 입력 장치	형식	NX-EC0112
CH 수		1CH	외부 연결 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레시 방식으로		프리 런 새로 고침 입출력 동기화 재생 *
LED 표시			입출력 신호	카운터 : A 상, B 상, Z 상 외부 입력 : 3 점
입력 형태		전압 입력 (24V)
계산 단위		펄스
펄스 입력 방식		위상차 펄스 (2/4 테이 배) 펄스 + 방향 입력 가감 펄스 입력
카운트 범위		-2147483648 ~ +2147483647 펄스
	카운터 종류	링 카운터 리니어 카운터
	카운터 제어 기능	게이트 제어, 카운터 리셋, 카운터 프리셋
	래치 기능	외부 입력 래치 2 점, 내부 래치 1 점
	측정 기능	펄스 속도 측정 펄스주기 측정
전압 입력 사양
	입력 전압	DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	ON 전압	DC19.6V 이상 / 3mA 이상
	입력 전류	4.2mA TYP (DC24V)	OFF 전압	DC4.0V 이하 / 1mA 이하
	최대 응답 주파수	A, B 상 : 단상 500kHz (위상차 펄스 입력 4 테이 배 125kHz), Z 상 : 125kHz
	내부 I / O 공통 처리	NPN
외부 입력부 사양
	입력 전압	DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	ON 전압 / ON 전류	DC15V 이상 / 3mA 이상
	입력 전류	4.6mA TYP (DC24V)	OFF 전압 / OFF 전류	DC4.0V 이하 / 1mA 이하
	ON / OFF 응답 시간	1μs 이하 / 2μs 이하
	내부 I / O 공통 처리	NPN
외형 치수		12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항		절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 사이 AC510V 1 분 동안 누설 전류 5mA 이하
I / O 전원 공급원		NX 버스에서 공급 DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	I / O 전원 공급 용 단자 전류 용량	IOV : 0.3A / 단자 이하 (엔코더 공급 급 부), 0.1A / 단자 이하 (인코더 공급부 제외) IOG : 0.3A / 단자 이하 (엔코더 공급 급 부), 0.1A / 단자 이하 (인코더 공급부 제외)
NX 유닛 전원 소비 전력		0.85W 이하	I / O 전원 전류	소비 없음
질량		70g 이하
회로 구성
설치 방향 및 제한		설치 방향 : 6 방향 수 제한 : 제한은 없습니다.
단자 접속도
고장 감지 기능		없음	보호 기능	없음

* 연결하는 통신 커플러 유닛과 CPU 유닛에 의해 자동으로 설정됩니다.

인크리멘탈 엔코더 입력 유니트 NX-EC0122

카운터 기능
장치 이름		인크 리 멘탈 엔코더 입력 장치	형식	NX-EC0122
CH 수		1CH	외부 연결 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레시 방식으로		프리 런 새로 고침 입출력 동기화 재생 *
LED 표시			입출력 신호	카운터 : A 상, B 상, Z 상 외부 입력 : 3 점
입력 형태		전압 입력 (24V)
계산 단위		펄스
펄스 입력 방식		위상차 펄스 (2/4 테이 배) 펄스 + 방향 입력 가감 펄스 입력
카운트 범위		-2147483648 ~ +2147483647 펄스
	카운터 종류	링 카운터 리니어 카운터
	카운터 제어 기능	게이트 제어, 카운터 리셋, 카운터 프리셋
	래치 기능	외부 입력 래치 2 점, 내부 래치 1 점
	측정 기능	펄스 속도 측정 펄스주기 측정
전압 입력 사양
	입력 전압	DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	ON 전압	DC19.6V 이상 / 3mA 이상
	입력 전류	4.2mA TYP (DC24V)	OFF 전압	DC4.0V 이하 / 1mA 이하
	최대 응답 주파수	A, B 상 : 단상 500kHz (위상차 펄스 입력 4 테이 배 125kHz), Z 상 : 125kHz
	내부 I / O 공통 처리	PNP
외부 입력부 사양
	입력 전압	DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	ON 전압 / ON 전류	DC15V 이상 / 3mA 이상
	입력 전류	4.6mA TYP (DC24V)	OFF 전압 / OFF 전류	DC4.0V 이하 / 1mA 이하
	ON / OFF 응답 시간	1μs 이하 / 2μs 이하
	내부 I / O 공통 처리	PNP
외형 치수		12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항		절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 사이 AC510V 1 분 동안 누설 전류 5mA 이하
I / O 전원 공급원		NX 버스에서 공급 DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	I / O 전원 공급 용 단자 전류 용량	IOV : 0.3A / 단자 이하 (엔코더 공급 급 부), 0.1A / 단자 이하 (인코더 공급부 제외) IOG : 0.3A / 단자 이하 (엔코더 공급 급 부), 0.1A / 단자 이하 (인코더 공급부 제외)
NX 유닛 전원 소비 전력		0.95W 이하	I / O 전원 전류	소비 없음
질량		70g 이하
회로 구성
설치 방향 및 제한		설치 방향 : 6 방향이 가능합니다. 제한 : 제한은 없습니다.
단자 접속도
고장 감지 기능		없음	보호 기능	없음

* 연결하는 통신 커플러 유닛과 CPU 유닛에 의해 자동으로 설정됩니다.

인크리멘탈 엔코더 입력 유니트 NX-EC0132

카운터 기능
장치 이름		인크 리 멘탈 엔코더 입력 장치	형식	NX-EC0132
CH 수		1CH	외부 연결 단자	스크류리스 클램프 단자대 (12 단자 × 2)
I / O 리프레시 방식으로		프리 런 새로 고침 입출력 동기화 재생 *
LED 표시			입력 신호	카운터 : A 상, B 상, Z 상 외부 입력 : 3 점
입력 형태		라인 리시버 입력
계산 단위		펄스
펄스 입력 방식		위상차 펄스 (2/4 테이 배) 펄스 + 방향 입력 가감 펄스 입력
카운트 범위		-2147483648 ~ +2147483647 펄스
	카운터 종류	링 카운터 리니어 카운터
	카운터 제어 기능	게이트 제어, 카운터 리셋, 카운터 프리셋
	래치 기능	외부 입력 래치 2 점, 내부 래치 1 점
	측정 기능	펄스 속도 측정 펄스주기 측정
전압 입력 사양
	입력 전압	EIA 표준 RS-422-A 라인 드라이버 레벨	"H"레벨 입력 전압	VIT + : 0.1V 이상
	입력 임피던스	120Ω ± 5 %	"L"레벨 입력 전압	VIT - : - 0.1V 이하
	히스테리시스 전압	Vhys (VIT + -VIT - :) 60mV
	최대 응답 주파수	A, B 상 : 단상 4MHz (위상차 펄스 입력 4 테이 배 1MHz), Z 상 : 1MHz
	엔코더 용 5V 전원	출력 전압 : DC5V ± 5 % 출력 전류 : 최대 500mA
외부 입력부 사양
	입력 전압	DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	ON 전압 / ON 전류	DC15V 이상 / 3mA 이상
	입력 전류	3.5mA TYP (DC24V)	OFF 전압 / OFF 전류	DC5.0V 이하 / 1mA 이하
	ON / OFF 응답 시간	1μs 이하 / 1μs 이하
	내부 I / O 공통 처리	NPN
외형 치수		24 (W) × 100 (H) × 71 (D)	절연 방식	디지털 아이솔레이터
절연 저항		절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 사이 AC510V 1 분 동안 누설 전류 5mA 이하
I / O 전원 공급 방법		NX 버스에서 공급 DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	I / O 전원 공급 용 단자 전류 용량	IOV : 0.1A / 단자 다음 IOG : 0.1A / 단자 다음
NX 유닛 전원 소비 전력		0.95W 이하	I / O 전원 전류	유닛의 소비 : 30mA 이하 엔코더 용 5V 전원에서 소비 : 엔코더의 소비 전류 * 0.28 mA
질량		130g 이하
회로 구성
설치 방향 및 제한		설치 방향 : 6 방향 수 제한 : 제한은 없습니다.
단자 접속도
고장 감지 기능		없음	보호 기능	없음

* 연결하는 통신 커플러 유닛과 CPU 유닛에 의해 자동으로 설정됩니다.

인크리멘탈 엔코더 입력 유니트 NX-EC0142

카운터 기능
장치 이름		인크 리 멘탈 엔코더 입력 장치	형식	NX-EC0142
CH 수		1CH	외부 연결 단자	스크류리스 클램프 단자대 (12 단자 × 2)
I / O 리프레시 방식으로		프리 런 새로 고침 입출력 동기화 재생 *
LED 표시			입출력 신호	카운터 : A 상, B 상, Z 상 외부 입력 : 3 점
입력 형태		라인 리시버 입력
계산 단위		펄스
펄스 입력 방식		위상차 펄스 (2/4 테이 배) 펄스 + 방향 입력 가감 펄스 입력
카운트 범위		-2147483648 ~ +2147483647 펄스
	카운터 종류	링 카운터 리니어 카운터
	카운터 제어 기능	게이트 제어, 카운터 리셋, 카운터 프리셋
	래치 기능	외부 입력 래치 2 점, 내부 래치 1 점
	측정 기능	펄스 속도 측정 펄스주기 측정
라인 드라이버 사양
	입력 전압	EIA 표준 RS-422-A 라인 드라이버 레벨	"H"레벨 입력 전압	VIT + : 0.1V 이상
	입력 임피던스	120Ω ± 5 %	"L"레벨 입력 전압	VIT- : -0.1V 다음
	히스테리시스 전압	Vhys (VIT + -VIT-) : 60mV
	최대 응답 주파수	A, B 상 : 단상 4MHz (위상차 펄스 입력 4 테이 배 1MHz), Z 상 : 1MHz
	엔코더 용 5V 전원	출력 전압 : DC5V ± 5 % 출력 전류 : 최대 500mA
외부 입력부 사양
	입력 전압	DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	ON 전압 / ON 전류	DC15V 이상 / 3mA 이상
	입력 전류	3.5mA TYP (DC24V)	OFF 전압 / OFF 전류	DC5.0V 이하 / 1mA 이하
	ON / OFF 응답 시간	1μs 이하 / 1μs 이하
	내부 I / O 공통 처리	PNP
외형 치수		24 (W) × 100 (H) × 71 (D)	절연 방식	디지털 아이솔레이터 절연
절연 저항		절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 사이 AC510V 1 분 동안 누설 전류 5mA 이하
I / O 전원 공급원		NX 버스에서 공급 DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	I / O 전원 공급 용 단자 전류 용량	IOV : 0.1A / 단자 다음 IOG : 0.1A / 단자 다음
NX 유닛 전원 소비 전력		1.05W 이하	I / O 전원 전류	유닛의 소비 : 30mA 이하 엔코더 용 5V 전원에서 소비 : 엔코더의 소비 전류 * 0.28 mA
질량		130g 이하
회로 구성
설치 방향 및 제한		설치 방향 : 6 방향이 가능합니다. 제한 : 제한은 없습니다.
단자 접속도
고장 감지 기능		없음	보호 기능	없음

* 연결하는 통신 커플러 유닛과 CPU 유닛에 의해 자동으로 설정됩니다.

인크리멘탈 엔코더 입력 유니트 NX-EC0212

카운터 기능
장치 이름		인크 리 멘탈 엔코더 입력 장치	형식	NX-EC0212
CH 수		2CH	외부 연결 단자	스크류리스 클램프 단자대 (12 핀)
I / O 리프레시 방식으로		프리 런 새로 고침 입출력 동기화 재생 *
LED 표시			입출력 신호	카운터 : A 상, B 상, Z 상 외부 입력 : 없음
입력 형태		전압 입력 (24V)
계산 단위		펄스
펄스 입력 방식		위상차 펄스 (2/4 테이 배) 펄스 + 방향 입력 가감 펄스 입력
카운트 범위		-2147483648 ~ +2147483647 펄스
	카운터 종류	링 카운터 리니어 카운터
	카운터 제어 기능	게이트 제어, 카운터 리셋, 카운터 프리셋
	래치 기능	외부 입력 래치 2 점, 내부 래치 1 점
	측정 기능	펄스 속도 측정 펄스주기 측정
전압 입력 사양
	입력 전압	DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	ON 전압	DC19.6V 이상 / 3mA 이상
	입력 전류	120 ± 5 %	OFF 전압	DC4.0V 이하 / 1mA 이하
	최대 응답 주파수	A, B 상 : 단상 500kHz (위상차 펄스 입력 4 테이 배 125kHz), Z 상 : 125kHz
	내부 I / O 공통 처리	NPN
외부 입력부 사양
	입력 전압	-	ON 전압 / ON 전류	-
	입력 전류	-	OFF 전압 / OFF 전류	-
	ON / OFF 응답 시간	-
	내부 I / O 공통 처리	-
외형 치수		12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항		절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 사이 AC510V 1 분 동안 누설 전류 5mA 이하
I / O 전원 공급원		NX 버스에서 공급 DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	I / O 전원 공급 용 단자 전류 용량	IOV : 0.3A / 단자 다음 IOG : 0.3A / 단자 다음
NX 유닛 전원 소비 전력		0.85W 이하	I / O 전원 전류	소비 없음
질량		70g 이하
회로 구성
설치 방향 및 제한		설치 방향 : 6 방향이 가능합니다. 제한 : 제한은 없습니다.
단자 접속도
고장 감지 기능		없음	보호 기능	없음

* 연결하는 통신 커플러 유닛과 CPU 유닛에 의해 자동으로 설정됩니다.

인크리멘탈 엔코더 입력 유니트 NX-EC0222

카운터 기능
장치 이름		인크 리 멘탈 엔코더 입력 장치	형식	NX-EC0222
CH 수		2CH	외부 연결 단자	스크류리스 클램프 단자대 (12 핀)
I / O 리프레시 방식으로		프리 런 새로 고침 입출력 동기화 재생 *
LED 표시			입출력 신호	카운터 : A 상, B 상, Z 상 외부 입력 : 없음
입력 형태		전압 입력 (24V)
계산 단위		펄스
펄스 입력 방식		위상차 펄스 (2/4 테이 배) 펄스 + 방향 입력 가감 펄스 입력
카운트 범위		-2147483648 ~ +2147483647 펄스
	카운터 종류	링 카운터 리니어 카운터
	카운터 제어 기능	게이트 제어, 카운터 리셋, 카운터 프리셋
	래치 기능	외부 입력 래치 2 점, 내부 래치 1 점
	측정 기능	펄스 속도 측정 펄스주기 측정
전압 입력 사양
	입력 전압	DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	ON 전압	DC19.6V 이상 / 3mA 이상
	입력 전류	4.2mA TYP (DC24V)	OFF 전압	DC4.0V 이하 / 1mA 이하
	최대 응답 주파수	A, B 상 : 단상 500kHz (위상차 펄스 입력 4 테이 배 125kHz), Z 상 : 125kHz
	내부 I / O 공통 처리	PNP
외부 입력부 사양
	입력 전압	-	ON 전압 / ON 전류	-
	입력 전류	-	OFF 전압 / OFF 전류	-
	ON / OFF 응답 시간	-
	내부 I / O 공통 처리	-
외형 치수		12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항		절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 사이 AC510V 1 분 동안 누설 전류 5mA 이하
I / O 전원 공급원		NX 버스에서 공급 DC20.4 ~ 28.8V (DC24V +20 % - 15 %)	I / O 전원 공급 용 단자 전류 용량	IOV : 0.3A / 단자 다음 IOG : 0.3A / 단자 다음
NX 유닛 전원 소비 전력		0.95W 이하	I / O 전원 전류	소비 없음
질량		70g 이하
회로 구성
설치 방향 및 제한		설치 방향 : 6 방향이 가능합니다. 제한 : 제한은 없습니다.
단자 접속도
고장 감지 기능		없음	보호 기능	없음

* 연결하는 통신 커플러 유닛과 CPU 유닛에 의해 자동으로 설정됩니다.

버전 정보

NX 유닛		지원 버전
형식	유닛 버전	EtherCAT 커플러 유닛 NX-ECC201 / ECC202 * 1	NJ 시리즈 CPU 유니트 NJ501- □□□□ / NJ301- □□□□	Sysmac Studio
NX-EC0112	Ver.1.1	Ver.1.1 이후	Ver.1.06 이상 * 2	Ver.1.10 이후
NX-EC0122	Ver.1.0			Ver.1.07 이후
NX-EC0122	Ver.1.1			Ver.1.08 이후
NX-EC0132	Ver.1.1			Ver.1.10 이후
NX-EC0142	Ver.1.0			Ver.1.07 이후
NX-EC0142	Ver.1.1			Ver.1.08 이후
NX-EC0212	Ver.1.1			Ver.1.10 이후
NX-EC0222	Ver.1.0			Ver.1.07 이후
NX-EC0222	Ver.1.1			Ver.1.08 이후

* 1. NX-ECC202는 Ver.1.1 이전의 유닛 버전은 존재하지 않습니다.
* 2. 타임 스탬프 방식의 기능을 사용하지 않으면 다음 버전도 사용할 수 있습니다.
　　　　EtherCAT 커플러 단위 : Ver.1.0
　　　　NJ 시리즈 CPU 단위 : Ver.1.05

Dimensions

(단위 : mm)

NX-EC0112 / -EC0122 / -EC0212 / -EC0222

NX-EC0132 / -EC0142
