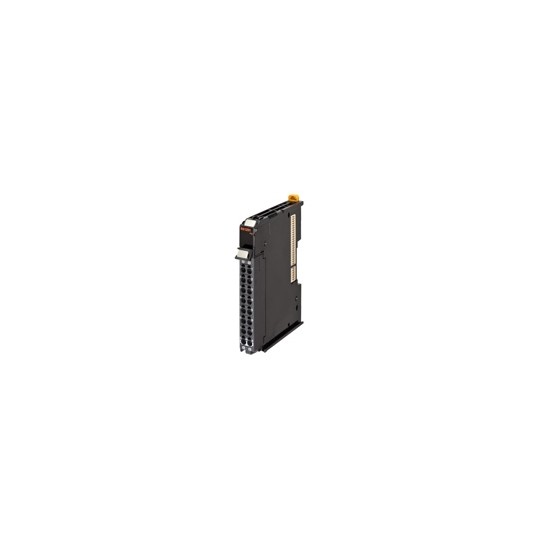

NX 시리즈 로드셀 입력 장치 요약정보 및 구매

NX-RS □□□□

▶ 로드셀을 사용하여 저렴한 계량 · 계측 시스템의 구축이 가능

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 NX 시리즈 IO-Link 마스터 유닛 다음 상품 NJ 시리즈 NJ101 CPU 유니트

상품 상세설명

Features

125μs의 고속 샘플링을 실현

고정밀 로드셀에 적용 가능한 정밀도 (비선형 성 : ± 0.01 % (풀 스케일) 제로 드리프트 : ± 0.1μV / ℃ RTI 게인 드리프트 : ± 10ppm / ℃)

스크류리스 클램프 단자대하여 봉 단자를 꽂으면 배선 수, 나사로 고정이 필요 없습니다. 배선 공수를 대폭 줄일 수 있습니다.

디지털 필터링 (디지털 로우 패스 필터, 이동 평균 필터 1, 이동 평균 필터 2)에 의해 안정된 측정이 가능

데이터 추적 기능을 사용한 최적의 디지털 필터 설계가 가능

센서 단선 진단 기능에 의해 케이블 단선의 유무를 확인 가능

Sysmac는 오므론 주식회사 FA 기기 제품의 일본 및 기타 국가에서 상표 또는 등록 상표입니다.
EtherCAT®은 독일 Beckhoff Automation GmbH에 의해 허가 된 특허 기술이며 등록 상표입니다. 기타 기재되어있는 회사 명 및 제품명 등에 대해서는 각사의 등록 상표 또는 상표입니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

해외 규격 대해

· 기호는 다음과 같습니다. U : UL, U1 : UL (Class I Div 2 위험 장소 인증 취득 품) C : CSA, UC : cULus,
UC1 : cULus (Class I Div 2 위험 장소 인증 취득 품) CU : cUL, N : NK, L : 로이드, CE : EU 지령,
KC : 한국 전파법 등록.
· 사용 조건에 대해서는 문의 해주십시오.

로드셀 입력 장치

종류 : NX 시리즈 로드셀 입력 장치

상품 명칭	사양					형식		해외 규격
상품 명칭	점수	변환 주기	I / O 리프레쉬 방식 *	로드셀 인가 전압	입력 범위	형식		해외 규격
로드 셀 입력 장치	1 점	125μs	프리 런 　리프레쉬 방식 입출력 동기 　리프레쉬 방식 · 작업주기 우선 　재생 방식	DC5V ± 10 %	-5.0 ~ + 5.0mV / V	◎	NX-RS1201	UC1, CE, KC

* 통신 빈도는 "NX 시리즈 로드셀 입력 모듈 사용자 매뉴얼 (SBCA-439)"의 "I / O 리프레쉬
메시 방식"을 참조하십시오.

옵션 품

상품 명칭	사양	형식	해외 규격
오 삽입 방지 핀	10 대분 (단자 대용 30 개, 유니트 본체 용 30 개)	NX-AUX02	-

상품 명칭	사양				형식	해외 규격
상품 명칭	단자	열 번호 인쇄	접지 단자	전류 용량	형식	해외 규격
단자대	16	A / B	수	10A	NX-TBC162	-

부속품

부속품은 없습니다.

Specifications

일반 사양

항목		사양
구조		반내 내장형
접지 방법		D 종 접지 (제 3 종 접지)
사용 환경	사용 주위 온도	0 ~ 55 ℃
	사용 주위 습도	10 ~ 95 % RH (결로 · 결빙 없을 것)
	사용 주위 환경	부식성 가스가 없을 것
	저장 주위 온도	-25 ~ + 70 ℃ (단, 결로 · 결빙 없을 것)
	사용 고도	2,000m 이하
	오염도	오염 등급 2 이하 : JIS B3502, IEC 61131-2에 적합
	내 노이즈 성	IEC 61000-4-4 규격을 준수 2kV (전원 선)
	과전압 카테고리	카테고리 Ⅱ : JIS B3502, IEC 61131-2에 적합
	EMC 내성 수준	지역 B
	진동	IEC 60068-2-6에 따라 5 ~ 8.4Hz 진폭 3.5mm, 8.4 ~ 150Hz 가속도 9.8m / s ² X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)
	충격	IEC 60068-2-27에 준거 147m / s ² X, Y, Z 각 방향 3 회
적합 규격 *		cULus Listed (UL61010-2-201) ANSI / ISA 12.12.01, EU : EN 61131-2, RCM, KC : 한국 전파법 등록

* 최신 규정 준수 정보는 "규격 인증 / 준수"를 참조하십시오. 또는 당사 영업 담당자에게 확인하십시오.

기능 사양

〇 : 대상의 용도로 사용하는 기능
× : 대상의 용도로 사용하지 않는 기능

기능		용도		내용
기능		무게 측정 * 1	하중 측정 * 2	내용
I / O 리프레쉬 방식의 설정 * 3		○	○	I / O 리프레쉬 * 4 방식을 "프리 런 재생 방식" "입출력 동기 리프레쉬 방식 * 5", "작업주기 우선 리후렛 슈 방식 * 6"에서 선택할 수 있습니다.
실 부하 교정		○	○	로드셀에 실제 하중을 싣고 할 사용자 교정 기능입니다.
등가 입력 교정		○	○	로드셀의 정격 출력, 정격 용량 및 제로 밸런스 수치를 입력 할 사용자 교정 기능입니다.
중력 가속도의 보정 기능		○	×	장치의 실 부하 교정을 실행 한 장소와 설치 장소가 다른 경우, 그것은 각각의 장소의 중력 가속도의 차이에 의한 총 중량 값의 오차를 보정하는 기능입니다.
디지털 필터링 기능		○	○	입력 신호에 포함 된 잡음 성분을 디지털 필터로 제거하고 측정 정치의 변동을 억제하는 기능입니다. 디지털 저역 통과 필터와 이동 평균 필터를 사용할 수 있습니다.
제로 세트 / 제로 리셋 기능		○	○	제로 세트 기능은 설정 한 범위 내에서 임의의 타이밍의 총 무게 량 값 / 하중 측정 값을 영점으로 보정하는 기능입니다. 제로 리셋 기능은 제로 세트에 의한 영점 보정을 해제하는 기능입니다.
제로 추적 기능		○	×	설정 한 범위 내에서 영점을 자동으로 보정하는 기능입니다.
영점 범위 초과 감지 기능		○	○	총 중량 값 / 하중 측정 값이 설정 한 영점 범위를 초과하는 것을 감지하는 기능입니다.
용기 기능		○	×	총 중량 값 / 하중 측정 값에서 용기 무게 값을 빼서 순중량 값을 얻고 있는 기능입니다. 원터치 용기 기능과 디지털 용기 기능의 2 종류가 있습니다.
	원터치 용기 기능	○	×	지정한 타이밍의 총 중량 값을 용기 값으로 기억하고 총중량 값 에서 용기 값을 감산하여 순 중량 값을 얻는 기능입니다.
	디지털 용기 기능	○	×	미리 설정 한 디지털 용기 값을 총 중량 값에서 뺀 순 중량 값을 얻는 기능입니다.
안정 검출 기능		○	×	총 중량 값이 안정되어 있는지 여부를 감지하는 기능입니다.
오버 레인지 / 언더 레인지 감지 기능		○	○	입력 신호가 입력 변환 범위를 넘은 것을 감지하는 기능입니다.
센서 단선 진단 기능		○	○	로드셀 입력 장치와 로드셀을 연결하는 케이블의 단선 유무를 진단하는 기능입니다. 센서 단선 진단을 실행하는 동안 무게 및 아름다움 하중 측정 할 수 없습니다.
입력 값의 갱신 정지 기능		○	○	지정된 기간 입력 값을 업데이트하지 않는 기능입니다.
피크 홀드 / 하한 고정 기능		×	○	지정된 기간 하중 측정 값의 최대 값과 하한값을 유지하고 계속 기능입니다.
데이터 추적 기능		○	○	지정한 기간의 디지털 필터 처리 전후의 총 중량 값 / 하중 측정 값을 REAL 유형에 로드셀 입력 모듈의 버퍼에 기록하고 CSV 파일로 내보내기 기능입니다.
소수점 위치 설정 기능		○	○	DINT 형의 각 데이터에 대해 소수점 이하의 표시 자리수를 설정하는 계기 기능입니다.

* 1 단위가 kg과 t 등의 무게를 측정하는 용도입니다.
* 2 단위가 N 또는 kN 등의 하중을 측정하는 용도입니다.
* 3 통신 커플러 유니트의 설정에서 선택할 수 있습니다. 설정 방법에 대한 자세한 내용은 "NX 시리즈 로드셀 입력 장치
사용 설명서 (SBCA-439)"을 참조하십시오.
* 4. 컨트롤러와의 데이터 교환을 나타냅니다.
* 5. EtherCAT 커플러 유니트와 함께 EtherCAT 통신을 DC 모드에서 사용하는 경우에 설정 가능합니다.
* 6. EtherCAT 커플러 유니트 NX-ECC203 함께 EtherCAT 통신을 DC 모드에서 사용하는 경우에 설정 가능
합니다.

개별 사양

로드셀 입력 장치

NX-RS1201

장치 이름	로드셀 입력 장치	형식		NX-RS1201
점수	1 점	외부 연결 단자		스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식, 입출력 동기 리프레쉬 방식, 작업주기 우선 재생 방식
LED 디스플레이	[TS] LED	입력 범위		-5.0 ~ + 5.0mV / V
		입력 변환 범위		-5.5 ~ + 5.5mV / V
		로드셀인가 전압		DC5V ± 10 %, 출력 전류 60mA 이하
		영점 조정 범위		-5.0 ~ + 5.0mV / V
		게인 조정 범위		-5.0 ~ + 5.0mV / V
		정밀도 * 1	비선형 성	± 0.01 % (풀 스케일) * 2
			제로 드리프트	± 0.1μV / ° C RTI
			게인 드리프트	± 10ppm / ° C
		AD 컨버터 분해능		24bit
워밍업 시간	30 분	변환주기		125μs
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압		절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급없이	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	1.70W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도	6 선식 로드셀 연결 그림 4 선식 로드셀 연결 그림

* 1 로드셀 및 로드셀 입력 장치를 6 선식으로 연결하여 사용하는 경우의 정밀도입니다.
* 2. 다음 조건에서 사용하는 경우의 값입니다.
       풀 스케일 : 0.0 ~ 5.0mV / V 또는 -5.0 ~ 0.0mV / V
       주위 온도 : 25 ℃
       디지털 필터링 기능 설정 : 초기 값

정보

NX 유닛		*지원 버전 1**
NX 유닛		EtherCAT				EtherNet / IP
형식	유닛 버전	EtherCAT 커플러 유니트 형 NX-ECC20 □	CPU 유니트		Sysmac Studio	EtherNet / IP 통신 커플러 유니트 형 NX-EIC202	Sysmac Studio
형식	유닛 버전	EtherCAT 커플러 유니트 형 NX-ECC20 □	NJ 시리즈	NX 시리즈	Sysmac Studio	EtherNet / IP 통신 커플러 유니트 형 NX-EIC202	Sysmac Studio
NX-RS1201	Ver.1.0	Ver.1.0 이후	Ver.1.05 이후	Ver.1.10 이후	Ver.1.16 이후 * 2	Ver.1.0 이후	Ver.1.16 이후 * 2

* 1. 장치의 종류에 따라서는 위 표에 기재 한 버전이 존재하지 않는 형식이 있습니다. 그 경우에는 표에 나와있는
지원 버전 이후의 가장 오래된 버전이 지원됩니다. 형식과 버전 관계는 각 단위의 사용자
즈마뉴아루를 참조하십시오.
* 2. Sysmac Studio Ver.1.15에서 사용하는 경우는 당사 영업 담당자에게 문의하십시오.

Dimensions

(단위 : mm)

NX-RS1201

NX 시리즈 로드셀 입력 장치
