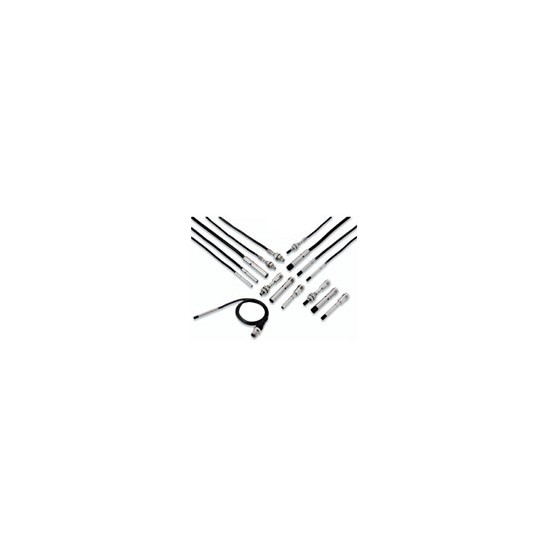

E2E (소경 타입)

▶ 설치가 편한 초소형 타입 근접 센서

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

글로벌형 소경(작은 직경) 타입 구비 (φ3, φ4, φ5.4, φ6.5, M4, M5)

장거리 검출용 비실드 타입도 라인 업.​ 안정 검출이 가능한 장거리 성능으로 안심하고 사용할 수 있습니다.

E2E (Small-diameter) Features 1

밝은 동작 표시등으로 작동 상태 확인도 쉽게 할 수 있습니다

360도로 배치된 4개의 표시등으로 상태확인이 쉬워졌습니다.

E2E (Small-diameter) Features 2

검출 타이밍을 정교하게 하는 고속 응답성

Max.5kHz 응답 주파수

배선 실수로 인한 고장 방지 보호 회로

부하 단락 보호 및 출력 역접속 보호 회로가 장착되었습니다.

환경에 공헌, 기존 대비 2 / 3 배의 저소비 전류

모두 10mA 이하 소비 전류

내단선 용 보호 스테인레스 스파이럴 튜브 준비




M4, M5 사이즈에 보호 튜브를 라인 업. 결점이나 충격에 의한 단선을 줄일 수 있습니다.

E2E (Small-diameter) Features 6



Lineup
※◎표시 또는 회색배경표기의 기종은 표준 재고 기종입니다.무표시 (주문생산기종)의 납기에 대해서는 거래대리점에 문의 하십시오.

본체

실드타입
E2E (Small-diameter) Lineup 2
형태
상		검출
거리		연결
방식		코드
사양		작동
모
드		배선 색상
/ 핀
배치		형식
NPN 출력PNP 출력
φ
3		0.8
mm		코드
인출
타입
(2m)		PVC
(내유)		NO갈색 :-V
검정 : 출력　
청색 : 0V		◎E2E-C03SR8-WC-C1 2M * 1◎E2E-C03SR8-WC-B1 2M * 1
NC 형태 E2E-C03SR8-WC-C2 2M * 1 형태 E2E-C03SR8-WC-B2 2M * 1
M8
커넥터
중계
타입
(0.3m)		PVC
(내유)		NO① :-V,
③ : 0V,
④ : 제어
출력		◎E2E-C03SR8-CJ-C1 0.3M E2E-C03SR8-CJ-B1 0.3M
NC E2E-C03SR8-CJ-C2 0.3M E2E-C03SR8-CJ-B2 0.3M
φ
4		1.2
mm		코드
인출
타입
(2m)		PVC
(내유)		NO갈색 :-V
검정 : 출력　
청색 : 0V		◎E2E-C04S12-WC-C1 2M * 1 * 2 * 3◎E2E-C04S12-WC-B1 2M * 1 * 2 * 3
NC◎E2E-C04S12-WC-C2 2M * 1 * 2 * 3 E2E-C04S12-WC-B2 2M * 1 * 2 * 3
M8
커넥터
중계
타입
(0.3m)		PVC
(내유)		NO① :-V,
③ : 0V,
④ : 제어
출력		◎E2E-C04S12-CJ-C1 0.3M◎E2E-C04S12-CJ-B1 0.3M
NC E2E-C04S12-CJ-C2 0.3M E2E-C04S12-CJ-B2 0.3M
M8
커넥터
타입		-NO◎E2E-C04S12-MC-C1◎E2E-C04S12-MC-B1
NC E2E-C04S12-MC-C2 E2E-C04S12-MC-B2
φ
5.4		1
mm		코드
인출
타입
(2m)		PVC
(내유)		NO갈색 :-V
검정 : 출력　
청색 : 0V		◎E2E-C05S01-WC-C1 2M
* 1 * 2 * 3		◎E2E-C05S01-WC-B1 2M
* 1 * 2 * 3
NC◎E2E-C05S01-WC-CM
* 1 * 2		 E2E-C05S01-WC-B2 2M
* 1 * 2
φ
6.5		2
mm		코드
인출
타입
(2m)		PVC
(내유)		NO갈색 :-V
검정 : 출력　
청색 : 0V		◎E2E-C06S02-WC-C1 2M * 1 * 2 * 3◎E2E-C06S02-WC-B1 2M * 1 * 2 * 3
NC◎E2E-C06S02-WC-C2 2M * 1 * 2 * 3 E2E-C06S02-WC-B2 2M * 1 * 2 * 3
M8
커넥터
중계
타입
(0.3m)		PVC
(내유)		NO① :-V,
③ : 0V,
④ : 제어
출력		◎E2E-C06S02-CJ-C1 0.3M◎E2E-C06S02-CJ-B1 0.3M
NC E2E-C06S02-CJ-C2 0.3M E2E-C06S02-CJ-B2 0.3M
M8
커넥터
타입		-NO◎E2E-C06S02-MC-C1◎E2E-C06S02-MC-B1
NC E2E-C06S02-MC-C2 E2E-C06S02-MC-B2
M40.8
mm		코드
인수
내밀기
타입
(2m)		PVC
(내유)		NO차 :-V
검정 : 출력　
파랑 : 0V		◎E2E-S04SR8-WC- 2M * 1◎E2E-S04SR8-WC-B1 2M * 1
NC◎E2E-S04SR8-WC-C2 2M * 1◎E2E-S04SR8-WC-B2 2M * 1
M8
커넥터
중계
타입
(0.3m)		PVC
(내유)		NO① :-V,
③ : 0V,
④ : 제어
출력		◎E2E-S04SR8-CJ-C1 0.3M◎E2E-S04SR8-CJ-B1 0.3M
NC E2E-S04SR8-CJ-C2 0.3M E2E-S04SR8-CJ-B2 0.3M
M51.2
mm		코드
인출
타입
(2m)		PVC
(내유)		NO갈색 :-V
검정 : 출력　
청색 : 0V		◎E2E-S05S12-WC-C1 2M * 1 * 2 * 3◎E2E-S05S12-WC-B1 2M * 1 * 2 * 3
NC◎E2E-S05S12-WC-C2 2M * 1 * 2 * 3◎E2E-S05S12-WC-B2 2M * 1 * 2 * 3
M8
커넥터
중계
타입
(0.3m)		PVC
(내유)		NO① :-V,
③ : 0V,
④ : 제어
출력		◎E2E-S05S12-CJ-C1 0.3M◎E2E-S05S12-CJ-B1 0.3M
NC E2E-S05S12-CJ-C2 0.3M E2E-S05S12-CJ-B2 0.3M
M8
커넥터
타입		-NO◎E2E-S05S12-MC-C1◎E2E-S05S12-MC-B1
NC E2E-S05S12-MC-C2 E2E-S05S12-MC-B2



* 1. 코드 길이 5m 타입을 준비하고 있습니다. 형식은 끝이 5M입니다. (예 : E2E-C04S12-WC-C1 5M)
* 2. 로봇 (굴곡) 코드 타입을 준비하고 있습니다. 형식에-R이 붙습니다. (예 : E2E-C04S12-WC-C1-R 2M)
* 3. 로봇 (굴곡) 코드, 코드 길이 5m 타입을 준비하고 있습니다. 형식에-R이 끝나는 5M입니다.
      (예 : E2E-C04S12-WC-C1-R 5M)
* 1 ~ 3의 납기에 대해서는 거래 대리점에 문의하십시오.











비실드타입
E2E (Small-diameter) Lineup 3

형태
상		검출
거리		연결
방식		코드
사양		작동
모
드		배선 색상
/ 핀
배치		형식
NPN 출력PNP 출력
φ
3		2
mm		코드
인출
타입
(2m)		PVC
(내유)		NO갈색 :-V
검정 : 출력　
청색 : 0V		◎E2E-C03N02-WC-C1 2M * 1◎E2E-C03N02-WC-B1 2M * 1
NC E2E-C03N02-WC-C2 2M * 1 E2E-C03N02-WC-B2 2M * 1
M8
커넥터
중계
타입
(0.3m)		PVC
(내유)		NO① :-V,
③ : 0V,
④ : 제어
출력		 E2E-C03N02-CJ-C1 0.3M E2E-C03N02-CJ-B1 0.3M
NC E2E-C03N02-CJ-C2 0.3M E2E-C03N02-CJ-B2 0.3M
φ
4		3
mm		코드
인출
타입
(2m)		PVC
(내유)		NO갈색 :-V
검정 : 출력　
청색 : 0V		◎E2E-C04N03-WC-C1 2M * 1 * 2◎E2E-C04N03-WC-B1 2M * 1 * 2
NC E2E-C04N03-WC-C2 2M * 1 * 2 E2E-C04N03-WC-B2 2M * 1 * 2
M8
커넥터
중계
타입
(0.3m)		PVC
(내유)		NO① :-V,
③ : 0V,
④ : 제어
출력		 E2E-C04N03-CJ-C1 0.3M E2E-C04N03-CJ-B1 0.3M
NC E2E-C04N03-CJ-C2 0.3M E2E-C04N03-CJ-B2 0.3M
M8
커넥터
타입		-NO E2E-C04N03-MC-C1 E2E-C04N03-MC-B1
NC E2E-C04N03-MC-C2 E2E-C04N03-MC-B2
φ
6.5		4
mm		코드
인출
타입
(2m)		PVC
(내유)		NO갈색 :-V
검정 : 출력　
청색 : 0V		◎E2E-C06N04-WC-C1 2M * 1 * 2◎E2E-C06N04-WC-B1 2M * 1 * 2
NC E2E-C06N04-WC-C2 2M * 1 * 2 E2E-C06N04-WC-B2 2M * 1 * 2
M8
커넥터
중계
타입
(0.3m)		PVC
(내유)		NO① :-V,
③ : 0V,
④ : 제어
출력		 E2E-C06N04-CJ-C1 0.3M E2E-C06N04-CJ-B1 0.3M
NC E2E-C06N04-CJ-C2 0.3M E2E-C06N04-CJ-B2 0.3M
M8
커넥터
타입		-NO E2E-C06N04-MC-C1 E2E-C06N04-MC-B1
NC E2E-C06N04-MC-C2 E2E-C06N04-MC-B2
M42
mm		코드
인출
타입
(2m)		PVC
(내유)		NO갈색 :-V
검정 : 출력　
청색 : 0V		◎E2E-S04N02-WC-C1 2M * 1◎E2E-S04N02-WC-B1 2M * 1
NC E2E-S04N02-WC-C2 2M * 1 E2E-S04N02-WC-B2 2M * 1
M8
커넥터
중계
타입
(0.3m)		PVC
(내유)		NO① :-V,
③ : 0V,
④ : 제어
출력		 E2E-S04N02-CJ-C1 0.3M E2E-S04N02-CJ-B1 0.3M
NC E2E-S04N02-CJ-C2 0.3M E2E-S04N02-CJ-B2 0.3M
M53
mm		코드
인출
타입
(2m)		PVC
(내유)		NO갈색 :-V
검정 : 출력　
청색 : 0V		◎E2E-S05N03-WC-C1 2M * 1 * 2◎E2E-S05N03-WC-B1 2M * 1 * 2
NC E2E-S05N03-WC-C2 2M * 1 * 2 E2E-S05N03-WC-B2 2M * 1 * 2
M8
커넥터
중계
타입
(0.3m)		PVC
(내유)		NO① :-V,
③ : 0V,
④ : 제어
출력		 E2E-S05N03-CJ-C1 0.3M E2E-S05N03-CJ-B1 0.3M
NC E2E-S05N03-CJ-C2 0.3M E2E-S05N03-CJ-B2 0.3M
M8
커넥터
타입		-NO E2E-S05N03-MC-C1 E2E-S05N03-MC-B1
NC E2E-S05N03-MC-C2 E2E-S05N03-MC-B2



* 1. 코드 길이 5m 타입을 준비하고 있습니다. 형식은 끝이 5M입니다. (예 : E2E-C04N03-WC-C1 5M)
* 2. 로봇 (굴곡) 코드 타입을 준비하고 있습니다. 형식에-R이 붙습니다. (예 : E2E-C04N03-WC-C1-R 2M)
* 1,2의 납기에 대해서는 거래 대리점에 문의하십시오.






액세서리 (별매)

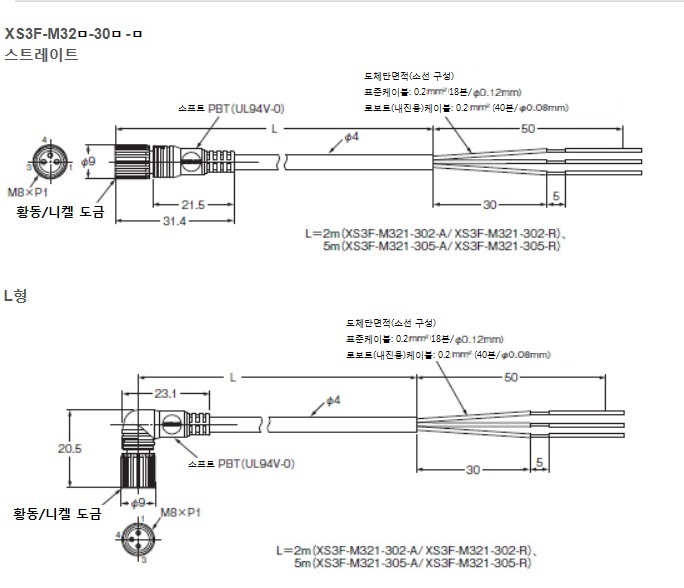

센서 I / O 커넥터 (한쪽 커넥터)

(커넥터 타입 커넥터 중계 타입 필수) 센서에 부속되어 있지 않으므로 필요에 따라 주문하십시오.



크기코드 사양코드
심선 수
(심)		코드
길이
L (m)		스트레이트L 형 타입
형식 형식
M8표준 코드32◎XS3F-M321-302-A ◎XS3F-M322-302-A
5◎XS3F-M321-305-A ◎XS3F-M322-305-A
로봇
(굴곡)
코드		2◎XS3F-M321-302-R ◎XS3F-M322-302-R
5◎XS3F-M321-305-R ◎XS3F-M322-305-R

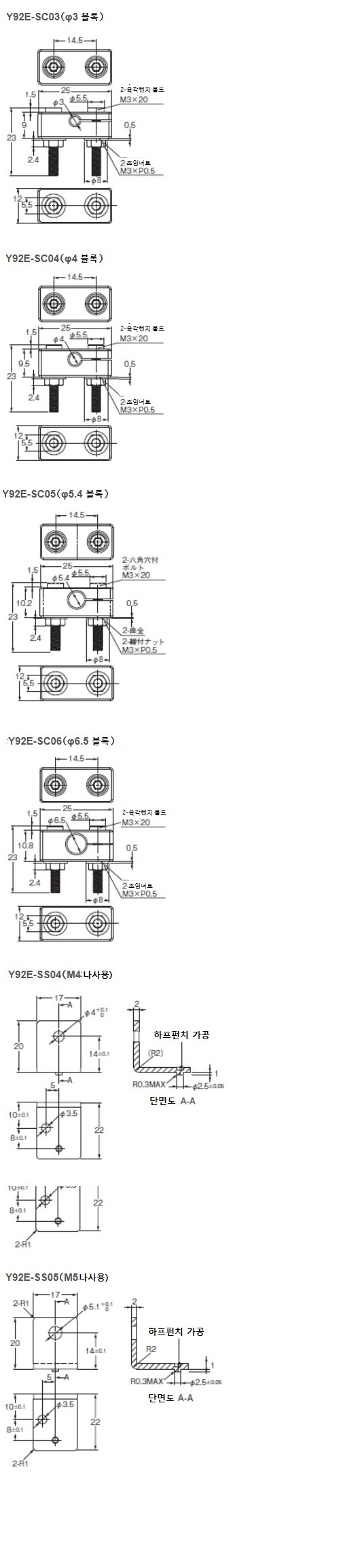

설치 금속 구

센서에 포함되어 있지 않으므로 필요에 따라 주문하십시오.



적합 센서형상형식수량비고
E2E-C03 □3181_lu_3_1Y92E-SC031 개φ3 용 설치 블록,
M3 × 20 육각 홀 붙이 볼트 2 개,
체결 너트 2 개, 와셔 2 개
E2E-C04 □3181_lu_3_2Y92E-SC041 개φ4 용 설치 블록,
M3 × 20 육각 홀 붙이 볼트 2 개,
체결 너트 2 개, 와셔 2 개
E2E-C05 □3181_lu_3_3Y92E-SC051개φ5.4 용 설치 블록,
M3 × 20 육각 홀 붙이 볼트 2 개,
체결 너트 2 개, 와셔 2 개
E2E-C06 □3181_lu_3_4Y92E-SC061개φ6.5 용 설치 블록,
M3 × 20 육각 홀 붙이 볼트 2 개
체결 너트 2 개, 와셔 2 개
E2E-S04 □3181_lu_3_5Y92E-SS041 개M4 나사 용 L 형 금구
E2E-S05 □3181_lu_3_6Y92E-SS051 개M5 나사 용 L 형 금구



너트 세트

센서에 포함되어 있습니다. 분실시 등 주문하십시오.



적합 센서형식적용 센서 외경내용물
E2E-S04 □Y92E-NWS04M4체결 너트 2 개, 톱니 와셔 1 개
E2E-S05 □Y92E-NWS05M5

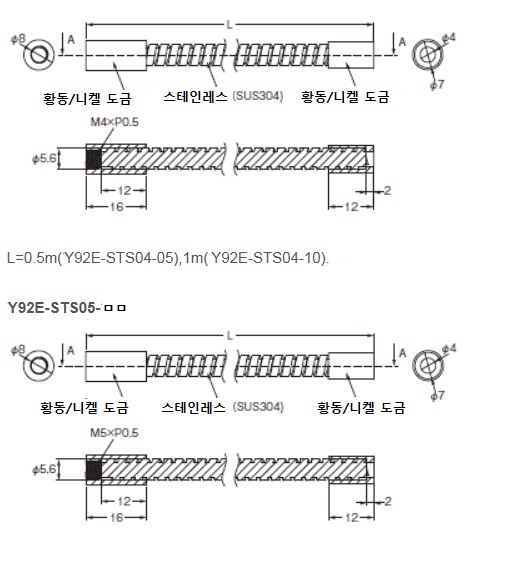

단선용 보호 스테인레스 스파이럴 튜브

센서에 포함되어 있지 않으므로 필요에 따라 주문하십시오.



적합 센서형식적용 센서 외경길이
E2E-S04 □Y92E-STS04-05M40.5m
Y92E-STS04-101m
E2E-S05 □Y92E-STS05-05M50.5m
Y92E-STS05-101m



Specifications
사이즈
φ3
φ4
φ6.5
실드
실드
비실드
실드
비실드
실드
비실드
형식
E2E-
C03SR8 □
E2E-C03N02 □
E2E-C04S12 □
E2E-C04N03 □
E2E-C06S02 □
E2E-C06N04 □
검출 거리 (23 ℃에서)
0.8mm ± 10 %
2mm ± 10 %
1.2mm ± 10 %
3mm ± 10 %
2mm ± 10 %
4mm ± 10 %
설정 거리 * 1
(검출거리 × 0.7)
0 ~ 0.56mm
0 ~ 1.4mm
0 ~ 0.84mm
0 ~ 2.1mm
0 ~ 1.4mm
0 ~ 2.8mm
응차
검출거리의 15 % 이하
검출 가능 물체
자성금속 (비자성 금속은 검출 거리가 저하됩니다. 카탈로그의 "특성데이터"참조)
표준 검출 물체
철 3 × 3 ×
1mm
철 6 × 6 ×
1mm
철 4 × 4 ×
1mm
철 9 × 9 ×
1mm
철 6.5 × 6.5
× 1mm
철 12 × 12
× 1mm
응답 주파수
5kHz
3.5kHz
4kHz
2kHz
3kHz
3kHz
전원 전압
(사용전압범위) * 2
DC10 ~ 30V (리플 (pp) 10 % 포함)
소비 전류
10mA 이하
제어
출력
* 3
개폐 용량
오픈 컬렉터
50mA 이하
오픈 컬렉터
100mA 이하
오픈 컬렉터
200mA 이하
(60 ~ 70 ℃ : 100mA)
잔류 전압
2V 이하 * 5
표시등
동작표시 : 황색 (유럽규격 EN60947-5-2 준거) 출력시 점등합니다.
동작 모드
(검출물체접근시)
C1/C2 : NPN 타입 (-Common) B1/B2 : PNP 타입 (+ Common)
C1/B1 타입 : NO (접근 ON) C2/B2 타입 : NC (비접근 ON)
보호 회로
전원 역접속 보호, 서지 흡수, 부하 단락보호, 출력 역접보호
주위 온도 범위
동작시, 보존시 : 각 -25 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위
동작시, 보존시 : 각 35 ~ 95 % RH (단결로가없을것)
온도 영향
-25 ~ +70 ℃의온도범위에서 +23 ℃일때의검출거리의 ± 15 % 이내
전압 영향
정격 전원 전압 ± 15 % 범위 내에서 정격전원전압시의 검출거 리의 ± 2.5 % 이내
절연 저항
50MΩ 이상 (DC500V 메가에서) 충전부와 케이스사이
내전압
AC500V 50/60Hz 1min 충전부와 케이스사이
진동 (내구)
10 ~ 55Hz ​​복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성)
500m / s 2　X, Y, Z 각방향 10 회
보호 구조
IEC 규격 IP67, 사내규격내유 * 6
연결
방식
코드 인출 타입
있음
있음
있음
M8 커넥터 중계 타입
있음
있음
있음
M8 커넥터 타입
없음
있음
있음
무게
코드 인출 타입
25g
26g
32g
33g
52g
53g
M8 커넥터 중계 타입
16g
17g
15g
16g
20g
21g
M8  커넥터 타입
-
-
8g
9g
10g
11g
재질
케이스
SUS303 (EN1.4305) * 7
검출면
내열 ABS
고정 너트 * 4
없음
톱니 와셔 * 4
없음
코드
PVC
부속품
설명서
있음
형식 라벨
있음
설치 브라켓
별매
사이즈
M4
M5
실드
실드
비실드
실드
비실드
형식
E2E-S04SR8 □
E2E-S04N02 □
E2E-S05S12 □
E2E-S05N03 □
검출 거리 (23 ℃에서)
0.8mm ± 10 %
2mm ± 10 %
1.2mm ± 10 %
3mm ± 10 %
설정 거리 * 1
(검출거리 × 0.7)
0 ~ 0.56mm
0 ~ 1.4mm
0 ~ 0.84mm
0 ~ 2.1mm
응차
검출 거리의 15 % 이하
검출 물체
자성금속 (비자성 금속은 검출거리가 저하 됩니다. 카탈로그의 "특성데이터" 참조)
검출 가능 물체
철 3 × 3 × 1mm
철 6 × 6 × 1mm
철 4 × 4 × 1mm
9 × 9 × 1mm
응답 주파수
5kHz
3.5kHz
4kHz
2kHz
전원 전압 (사용 전압 범위) * 2
DC10 ~ 30V (리플 (pp) 10 % 포함)
소비 전류
10mA 이하
제어 출력
* 3
개폐 용량
오픈 컬렉터 50mA 이하
오픈 컬렉터 100mA 이하
잔류 전압
2V 이하 * 5
표시등
동작표시 : 황색 (유럽 규격 EN60947-5-2 준거) 출력시 점등합니다.
동작 모드
(검출물체 접근 시)
C1/C2 : NPN 타입 (-Common) B1/B2 : PNP 타입 (+ Common)
C1/B1 타입 : NO (접근 ON) C2/B2 타입 : NC (비접근 ON)
보호 회로
전원 역접속 보호, 서지 흡수, 부하 단락 보호, 출력 역접속 보호
주위 온도 범위
동작시, 보존시 : 각 -25 ~ +70 ℃ (단, 결빙, 결로하지않을것)
주위 습도 범위
동작시, 보존시 : 각 35 ~ 95 % RH (단결로가없을것)
온도 영향
-25 ~ +70 ℃의온도범위에서 +23 ℃일때의검출거리의 ± 15 % 이내
전압 영향
정격 전원전압 ± 15 % 범위 내에서 정격전원 전압시의 검출 거리의 ± 2.5 % 이내
절연 저항
50MΩ 이상 (DC500V 메가에서) 충전부와 케이스간
내전압
AC500V 50/60Hz 1min 충전부와 케이스간
진동 (내구)
10 ~ 55Hz ​​복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성)
500m / s 2　X, Y, Z 각방향 10 회
보호 구조
IEC 규격 IP67, 사내 규격 내유 * 6
연결 방식
코드 인출 타입
있음
있음
M8  커넥터 중계타입
있음
있음
M8  커넥터 타입
없음
있음
무게
코드 인출 타입
27g
28g
35g
36g
M8  커넥터 중계타입
18g
19g
18g
19g
M8 커넥터 타입
-
-
11g
12g
재질
케이스
SUS303 (EN1.4305) * 7
검출면
내열 ABS
고정 너트 * 4
SUS430 (EN1.4016 * 7)
톱니 와셔 * 4
SUS303 (EN1.4305 * 7)
코드
PVC
부속품
설명서
있음
형식 라벨
있음
설치 브라켓
별매
* 1. 설정 거리이내에서 사용시의 사양으로, 고속 응답성 및 보다안정된 반복정밀도를 얻으실 수 있습니다.
* 2. 전원을 12V로 사용하시면 내부자기발열영향을 적게받으므로, 보다 안정된반복정밀도를 얻으실 수 있습니다.
* 3. 제어 출력을 20mA 이하로 하시면, 내부 자기발열영향을 적게받으므로, 보다 안정된 반복정밀도를 얻으실 수 있습니다.
* 4. 너트 2 개, 톱니와셔 1 매.
* 5. φ3, M4 부하 전류 50mA, 코드 길이 2m시
　　　 φ4, M5 부하 전류 100mA, 코드 길이 2m시
　　　 φ6.5 부하 전류 200mA 코드 길이 2m시
* 6. 사내 규격 내유 : 불수용성 오일에대한 성능입니다. (테스트 상태는 아래그림)
* 7. EN 규격의 재료이름입니다.



내유 시험 상태
테스트 시간경과 후에 다음의특성에 문제가 없음을 확인하였습니다.
(1) 외관 (제품특성에 영향을 미치는 손상이 없을것)
(2) 동작 확인 (ON / OFF)
(3) 절연 저항 (50MΩ 이상 500VDC 메가)
(4) 내전압 (AC500V 1 분간)
(5) 내수성 (IP67)



Dimensions

본체

코드 인출 타입 (실드 타입)




E2E-C04S12-WC-□ □













E2E-C04S12-WC-ㅁㅁ


* 비닐 절연 원형 코드 φ2.9 3 심 (도체 단면적 : 0.14mm 2 절연체 지름 φ0.8) 표준 2m
　　로봇 (굴곡) 코드 유형은
　　비닐 절연 원형 코드 φ2.9 3 심 (도체 단면적 크기 : 0.15mm 2 절연체 지름 φ1.05) 표준 2m







E2E-C05S01-WC-ㅁㅁ




* 비닐 절연 원형 코드 φ2.9 3 심 (도체 단면적 : 0.14mm 2 절연체 지름 φ0.8) 표준 2m
　　로봇 (굴곡) 코드 유형은
　　비닐 절연 원형 코드 φ2.9 3 심 (도체 단면적 크기 : 0.15mm 2 절연체 지름 φ1.05) 표준 2m

E2E-C06S02-WC-□ □

* 비닐 절연 원형 코드 φ4 3 심 (도체 단면적 : 0.14mm 2 절연체 지름 φ0.85) 표준 2m
　　로봇 (굴곡) 코드 유형은
　　비닐 절연 원형 코드 φ4 3 심 (도체 단면적 : 0.3mm 2 절연체 지름 φ1.2) 표준 2m

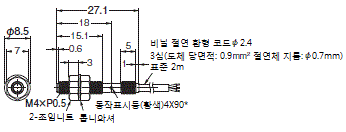

E2E-S04SR8-WC-□ □

E2E-S05S12-WC-□ □

* 비닐 절연 원형 코드 φ2.9 3 심 (도체 단면적 : 0.09mm 2 절연체 지름 φ0.7) 표준 2m
　　로봇 (굴곡) 코드 유형은
　　비닐 절연 원형 코드 φ2.9 3 심 (도체 단면적 크기 : 0.15mm 2 절연체 지름 φ1.0) 표준 2m

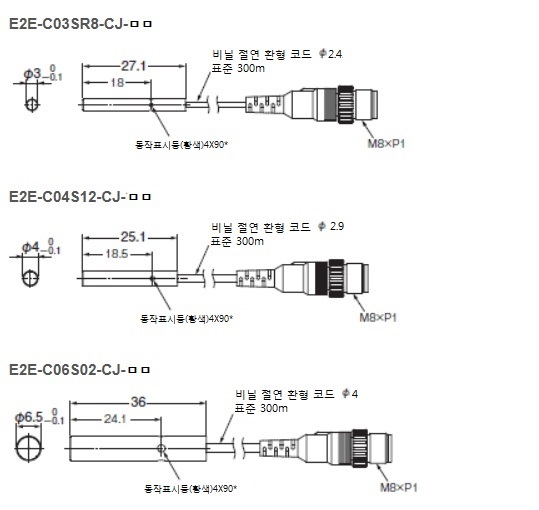

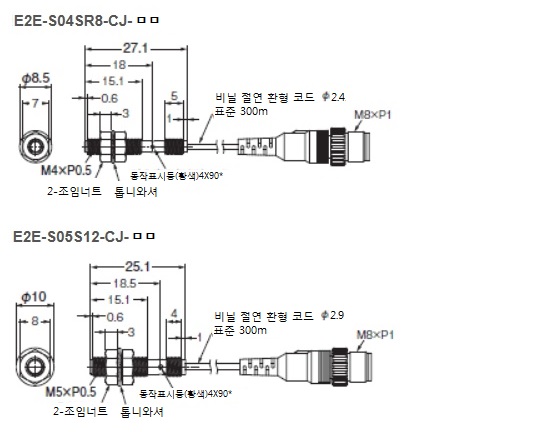

M8 커넥터 중계 타입 (0.3m) (실드 타입)



형태 E2E-C06S02-CJ-□ □

E2E (소경 타입) 외형 치수 16

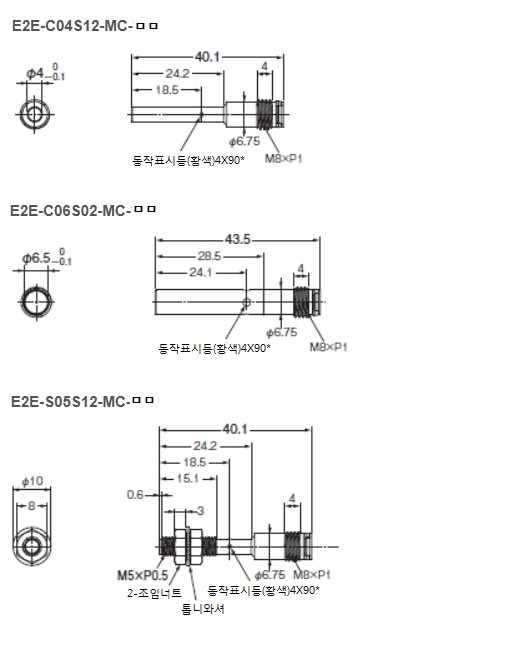

M8 커넥터 타입 (실드 타입)

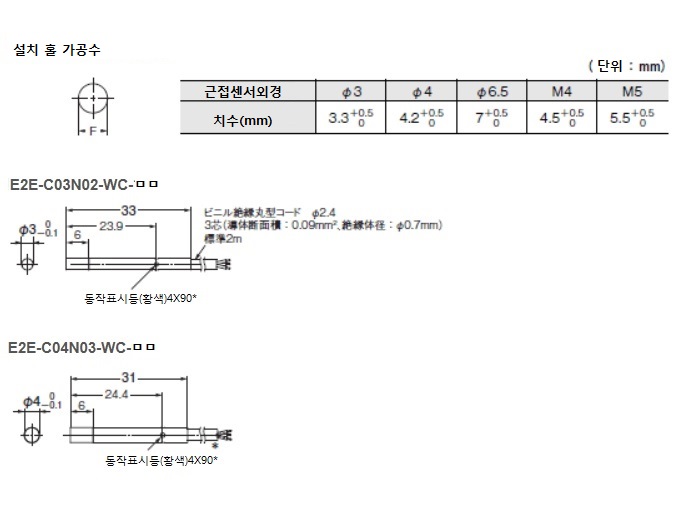

코드 인출 타입 (비 실드 타입)

* 비닐 절연 원형 코드 φ2.9 3 심 (도체 단면적 : 0.14mm 2 절연체 지름 φ0.8) 표준 2m
　　로봇 (굴곡) 코드 유형은
　　비닐 절연 원형 코드 φ2.9 3 심 (도체 단면적 크기 : 0.15mm 2 절연체 지름 φ1.05) 표준 2m

E2E-C06N04-WC-□ □

* 비닐 절연 원형 코드 φ4 3 심 (도체 단면적 : 0.14mm 2 절연체 지름 φ0.85) 표준 2m
　　로봇 (굴곡) 코드 유형은
　　비닐 절연 원형 코드 φ4 3 심 (도체 단면적 : 0.3mm 2 절연체 지름 φ1.2) 표준 2m

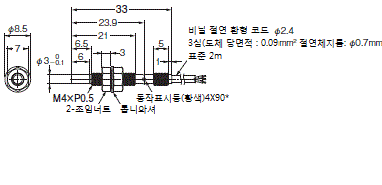

E2E-S04N02-WC-□ □

E2E-S05N03-WC-□ □

* 비닐 절연 원형 코드 φ2.9 3 심 (도체 단면적 : 0.14mm 2 절연체 지름 φ0.8) 표준 2m
　　로봇 (굴곡) 코드 유형은
　　비닐 절연 원형 코드 φ2.9 3 심 (도체 단면적 크기 : 0.15mm 2 절연체 지름 φ1.05) 표준 2m

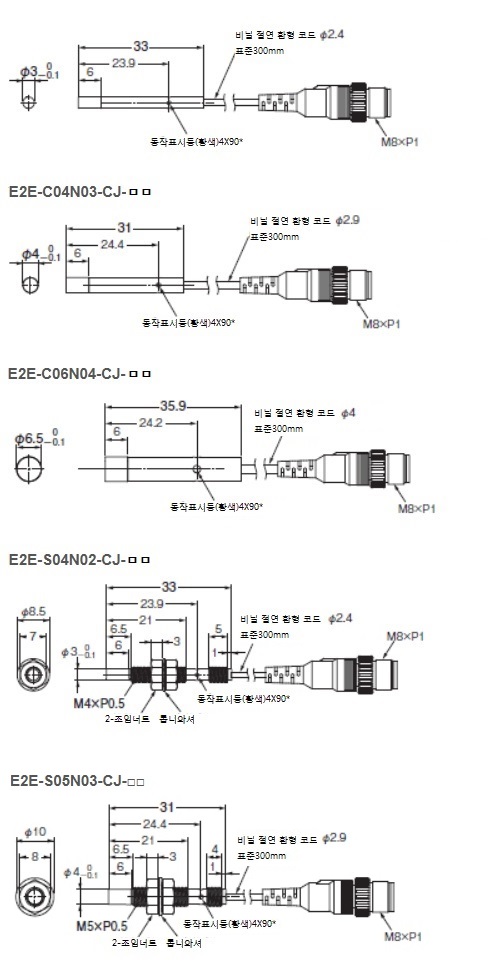

M8 커넥터 중계 타입 (0.3mm) (비 실드 타입)

E2E-C03N02-CJ-□ □

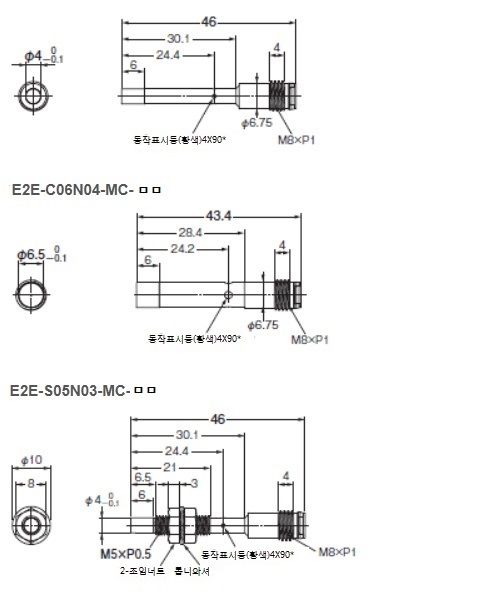

M8 커넥터 타입 (비 실드 타입)

E2E-C04N03-MC-□ □

액세서리

설치 금속 구



단선용 보호 스테인레스 스파이럴 튜브 (별매)

Y92E-STS04-□

L = 0.5m (모양 Y92E-STS04-05), 1m (모양 Y92E-STS04-10)

센서 I / O 커넥터

형태 XS3F-M32 □ -30 □ - □
스트레이트

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.

Board
