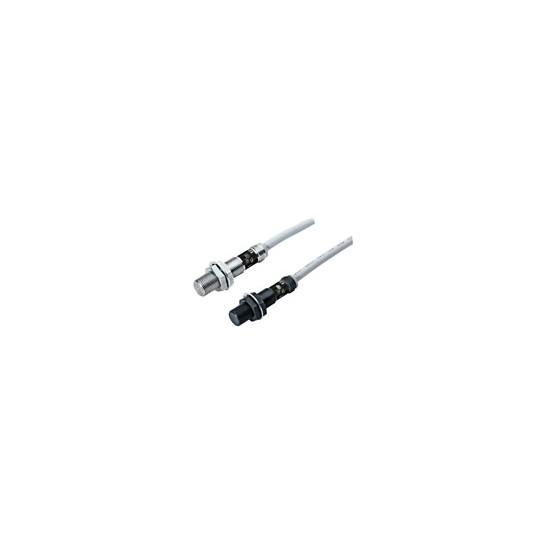

올 스테인리스 본체의 근접 센서

올 스테인리스 본체의 근접 센서 요약정보 및 구매

E2EF

▶ 워크가 스치는 가혹한 현장에서도 견디는 "장거리" 메탈 헤드

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 소경 타입 근접 센서 (φ3, φ4, φ5.4, φ6.5, M4, M5) 다음 상품 롱사이즈 근접스위치

상품 상세설명

Features

수지 헤드 근접 센서와 동등 또는 그 이상의 "장거리 검출"

수지 헤드 근접 센서와 같은 거리에서 설치 가능

메탈제 헤드로, 수지제 헤드 근접 센서인 E2E와 같은 직경 사이즈로, 동등 수준의 검출 거리를 실현합니다. 크게 설치 브라켓의 사양 변경할 필요 없이 워크와의 마찰에 강한 근접 센서를 사용할 수 있습니다.

수지 헤드 근접 센서 대비 20 배 ^{※ 1} 의 "내마모성"

워크와의 마찰에도 강한 메탈 헤드

워크와의 마찰이나 금속 브러쉬에 의한 청소 시에도 거의 마모되지 않는 0.4mm ^{※ 2} 메탈 헤드로, 센서 고장으로 인한 설비 정지를 방지하며 교환 빈도를 절감시킵니다.

※ 1 M12의 스테인리스 브러쉬 테스트
※ 2 M12의 경우

스패터에 강하고 뛰어난 견고성으로 환경의 영향을 받지 않고 안정 검출

헤드 부분을 불소 수지 코팅한 스패터 대책 타입도 준비. 스패터의 부착을 억제하여 안정적인 검출을 실현합니다.
또한 올 스테인리스 & 난연성 코드로된 본체가, 스패터가 많이 발생하는 용접기 주변에서도 안심하고 사용할 수 있습니다.

절삭 대책으로 청소 빈도도 감소

절삭분 대책으로, 금속 조각이나 스패터 증착등에 의한 오동작 위험을 감소. 금속 브러시등으로 청소를 할 필요가 없습니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

표준 타입 (올 스테인리스 본체)

접속 방식	형상		검출 거리	출력 형식	동작 모드	형식
코드 인출 타입 (2m)	실드	M8	2mm	직류 2 선식 (극성)	NO	◎	E2EF-X2D1 2M
		M12	3mm			◎	E2EF-X3D1 2M
		M18	7mm			◎	E2EF-X7D1 2M
		M30	12mm			◎	E2EF-X12D1 2M
스마트 클릭 커넥터 중계 타입 (M12)	실드	M8	2mm			◎	E2EF-X2D1-M1TGJ 0.3M
		M12	3mm			◎	E2EF-X3D1-M1TGJ 0.3M
		M18	7mm			◎	E2EF-X7D1-M1TGJ 0.3M
		M30	12mm			◎	E2EF-X12D1-M1TGJ 0.3M

스패터 대책 타입
(올 스테인리스 본체 + 불소 수지 코팅)

접속 방식	형상		검출 거리	출력 형식	동작 모드	형식
코드 인출 타입 (2m)	실드	M8	2mm	직류 2 선식 (극성)	NO		E2EF-QX2D1 2M
		M12	3mm				E2EF-QX3D1 2M
		M18	7mm				E2EF-QX7D1 2M
		M30	12mm				E2EF-QX12D1 2M
스마트 클릭 커넥터 중계 타입 (M12)	실드	M8	2mm			◎	E2EF-QX2D1-M1TGJ 0.3M
		M12	3mm			◎	E2EF-QX3D1-M1TGJ 0.3M
		M18	7mm			◎	E2EF-QX7D1-M1TGJ 0.3M
		M30	12mm			◎	E2EF-QX12D1-M1TGJ 0.3M

* 코드 재질은 염화 비닐이며 별도의 보호가 필요합니다.

액세서리 (별매)

접속 커넥터 목록
스마트 클릭

코드 인출 방향	코드 사양	코드 길이 (m)	코드 심선 수 (심)	형식		적용 근접 센서 형식
스트레이트형	난연성, 로봇 코드 제품	2	4	◎	XS5F-D421-D80-F	E2EF-X □ D1-M1TGJ
스트레이트형	난연성, 로봇 코드 제품	5	4	◎	XS5F-D421-G80-F	E2EF-QX □ D1-M1TGJ

Specifications

크기		M8		M12
실드		실드
항목	외장	올 스테인리스 본체	불소 수지 코팅	올 스테인리스 본체	불소 수지 코팅
항목	형식	E2EF-X2D1 (-M1TGJ)	E2EF-QX2D1 (-M1TGJ)	E2EF-X3D1 (-M1TGJ)	E2EF-QX3D1 (-M1TGJ)
검출 거리		2mm ± 10 %		3mm ± 10 %
설정 거리		0 ~ 1.4mm		0 ~ 2.1mm
응차		검출 거리의 15 % 이하
검출 물체		자성 금속 (비자성 금속은 검출 거리가 저하됩니다. "특성 데이터"참조)
표준 검출 물체		철 12 × 12 × 1mm		철 21 × 21 × 1mm
*응답 주파수 1**		200Hz		80Hz
전원 전압		DC10 ~ 30V (리플 (pp) 10 % 포함)
누설 전류		0.8mA 이하
출력 형식		유극
제어 출력	개폐 용량	3 ~ 100mA
제어 출력	잔류 전압	3V 이하 (부하 전류 100mA 이하, 코드 길이 2m시)
표시등		동작 표시 (적색 LED), 설정 표시 (녹색 LED)
동작 모드 (검출 물체 접근 시)		NO
보호 회로		서지 흡수, 부하 단락 보호
주위 온도 범위		동작 시 : -10 ~ +70 ℃, 보존 시 : -25 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작 시, 보존 시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향		-10 ~ +70 ℃의 온도 범위에서의 검출 거리의 변화가 ± 20 % 이내 (+23 ℃ 일 때의 검출 거리 기준)
전압의 영향		정격 전압 ± 15 %의 범위 내에서 검출 거리의 변화가 ± 1 % 이내 (정격 전압 시의 검출 거리 기준)
절연 저항		50MΩ 이상 (DC500V 메가에서) 충전부와 케이스간
내전압		AC1, 000V 50/60Hz 1min 충전부와 케이스간
진동 (내구)		10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)		500m / s ² X, Y, Z 각 방향 10 회		1,000 m / s ² X, Y, Z 각 방향 10 회
보호 구조		IEC60529 규격 IP67
접속 방식		무인 : 코드 인출 타입 (표준 코드 길이 2m) -M1TGJ 타입 : 커넥터 중계 타입 (표준 코드 길이 300mm)
질량 ※ 포장 상태	코드 인출 타입 2m	약 105g		약 190g
질량 ※ 포장 상태	커넥터 중계 타입	약 65g		약 85g
재질	케이스	스테인리스 (SUS303) (E2EF-QX □ : 불소 수지 코팅)
	검출면 (두께)	스테인리스 (SUS303) (E2EF-QX □ : 불소 수지 코팅)
	검출면 (두께)	0.2mm		0.4mm
	조임 너트	스테인리스 (SUS303) (E2EF-QX □ : 불소 수지 코팅)
	톱니 와셔	철 아연 도금
	코드	PVC (난연형)
부속품		설명서

크기		M18		M30
실드		실드
항목	외장	올 스테인리스 본체	불소 수지 코팅	올 스테인리스 본체	불소 수지 코팅
항목	형식	E2EF-X7D1 (-M1TGJ)	E2EF-QX7D1 (-M1TGJ)	E2EF-X12D1 (-M1TGJ)	E2EF-QX12D1 (-M1TGJ)
검출 거리		7mm ± 10 %		12mm ± 10 %
설정 거리		0 ~ 4.9mm		0 ~ 8.4mm
응차		검출 거리의 15 % 이하
검출 물체		자성 금속 (비자성 금속은 검출 거리가 저하됩니다. "특성 데이터"참조)
표준 검출 물체		철 30 × 30 × 1mm		철 54 × 54 × 1mm
*응답 주파수 1**		100Hz		50Hz
전원 전압		DC10 ~ 30V (리플 (pp) 10 % 포함)
누설 전류		0.8mA 이하
출력 형식		유극
제어 출력	개폐 용량	3 ~ 100mA
제어 출력	잔류 전압	3V 이하 (부하 전류 100mA 이하, 코드 길이 2m 시)
표시등		동작 표시 (적색 LED), 설정 표시 (녹색 LED)
동작 모드 (검출 물체 접근 시)		NO
보호 회로		서지 흡수, 부하 단락 보호
주위 온도 범위		동작 시 : -10 ~ +70 ℃, 보존 시 : -25 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작 시, 보존 시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향		-10 ~ +70 ℃의 온도 범위에서의 검출 거리의 변화가 ± 20 % 이내 (+23 ℃ 일 때의 검출 거리 기준)
전압의 영향		정격 전압 ± 15 %의 범위 내에서 검출 거리의 변화가 ± 1 % 이내 (정격 전압시의 검출 거리 기준)
절연 저항		50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 간
내전압		AC1, 000V 50/60Hz 1min 충전부와 케이스 간
진동 (내구)		10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)		1,000 m / s ² X, Y, Z 각 방향 10 회
보호 구조		IEC60529 규격 IP67
접속 방식		무인 : 코드 인출 타입 (표준 코드 길이 2m) -M1TGJ 타입 : 커넥터 중계 타입 (표준 코드 길이 300mm)
질량 ※ 포장 상태	코드 인출 타입 2m	약 215g		약 295g
질량 ※ 포장 상태	커넥터 중계 타입	약 110g		약 190g
재질	케이스	스테인리스 (SUS303) (E2EF-QX □ : 불소 수지 코팅)
	검출면 (두께)	스테인리스 (SUS303) (E2EF-QX □ : 불소 수지 코팅)
	검출면 (두께)	0.4mm		0.5mm
	조임 너트	스테인리스 (SUS303) (E2EF-QX □ : 불소 수지 코팅)
	톱니 와셔	철 아연 도금
	코드	PVC (난연형)
부속품		설명서

* 1. 직류 개폐부의 응답 주파수는 평균입니다. 측정 조건은 다음과 같습니다: 검출 물체의 간격은 표준 검출 물체의 2 배, 설정 거리는 검출 거리의 1 / 2.

Dimensions

(단위 : mm)
지정없는 치수 공차 : 공차 등급 IT16

본체

코드 인출 타입

E2EF-X2D1
　　　　-QX2D1

E2EF-X3D1
　　　　-QX3D1

E2EF-X7D1
　　　　-QX7D1

E2EF-X12D1
　　　　-QX12D1

스마트 클릭 커넥터 중계 타입

E2EF-X2D1-M1TGJ
　　　　-QX2D1-M1TGJ

E2EF-X3D1-M1TGJ
　　　　-QX3D1-M1TGJ

E2EF-X7D1-M1TGJ
　　　　-QX7D1-M1TGJ

E2EF-X12D1-M1TGJ
　　　　-QX12D1-M1TGJ
