절연 저항 감시 장비

절연 저항 감시 장비 요약정보 및 구매

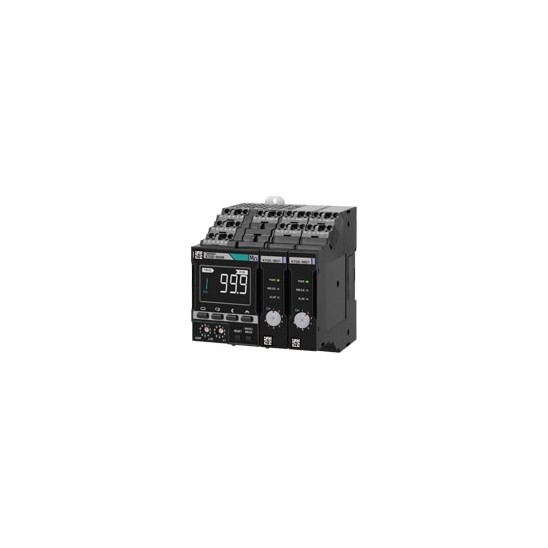

K7GE-MG

▶ 절연 저항의 자동 계측에서 열악화 경향을 파악.설비의 돌발 정지를 미연에 방지

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명

Features

"절연 열화"로 인한 돌발적인 설비 정지나 감전 사고를 막고 싶다

설비 정지나 감전 사고를 막기는 설비의 절연 저항의 열악화 경향을 파악하는 것은 중요하지만 숙련 보전원의 부족이나, 수동 계측에 시간을 할애하기 힘든 상황은 아니죠?
그동안 절연 저항을 측정하려면 현장에 가서 생산을 멈추고 전원을 지우고 측정 대상에 맞춘 전압으로 측정할 필요가 있으며, 측정시에는 실수가 발생할 가능성도 있었습니다.
시간이 걸린 절연 저항 측정을 개선하지 않겠습니까?

절연 열화와

절연 열화는 전기가 새지 않도록 케이스와 전기 회로를 차단하고 있는 절연물이 퇴화하는 전기가 샌 상태가 되는 것을 나타냅니다.절연 열화가 진행되면 설비의 돌발 정지나 감전, 화재 사고가 발생하는 위험이 있습니다.

K7GE-MG 特長 2

K7GE가 장인의 기술을 탑재한다"안전·효율적"에 절연 열화 감시의 과제를 해결

절연 저항 감시 장비 K7GE이라면, 절연 저항을 매번 똑같은 조건으로 재연성 높게 계측.
측정 대상의 가동 상황을 감시함으로써 안심·안전한 측정을 실현합니다.
또 측정 자동화에 의한 계측 빈도를 올리는 것으로 그동안 어려운 절연 열화 현상 파악이 가능.
절연 감시의 새로운 스타일을 제안합니다.

장인의 보전 노하우를 반영하고 재현성이 높은 계측

수동 계측에서 번거로움에서 경향 감시에 필요한 빈도로 계측이 못하고 유지 지연에 따른 돌발 정지가 발생하는 것이 있었지만 K7GE의 계측 빈도를 높이는 것에서 경향 감시에 의한 상태 감시 보전을 실현합니다.

숙련 보전원의 기술을 매개 변수화함으로써 장인의 보전을 재현 가능

절연 저항 측정시의 노하우가 없을 경우 측정자에 의한 편차가 발생하는 경향 감시가 곤란했다.
K7GE에서는 측정 편차가 발생하는 작업을 파라미터로 설정 가능한 때문, 재현성이 높은 계측에서 경향 감시에 공헌할 수 있습니다.

계측 빈도를 높이고 설비의 예쁜 이상 징후도 정확히 파악

절연 저항 측정에 설비의 전원 중단과 배선의 철거 작업이 필요하기 때문에 생산 조정을 자행하거나 현장에서 측정하는 자원·공정 수 확보 등 측정 빈도를 높이기 위한 과제가 있었습니다.K7GE라면 짧은 시간의 설비 정지 시에 자동 계측이 가능하며 필요한 빈도로 계측을 실시할 수 있어 기존의 간격이 뚫린 점검에서는 간과한 절연 열화로 인한 돌발 정지의 방지에 공헌할 수 있습니다.

설비 상태에 따른 자동 계측에서 안전하게 계측

사람에게도 설비에도 안전한 절연 저항의 계측이 가능한 작업 시의 사고 리스크도 줄입니다.

대상 설비의 전원 상태에 따라서 자동 계측하는 설비 고장 리스크를 저감

자동 계측시에는 계측 개시 후에 설비 전원이 복귀할 경우 계측을 중단하기 때문에 설비 고장을 발생시키는 리스크를 저감 합니다.

*1. 계기 입력의 상세한 것은 "자동 계측은 임의의 방아쇠 입력에서 실시 가능"를 확인하십시요.
주. 윗 그림은 통신에 의한 트리거를 입력한 경우의 동작의 예가 됩니다.

사람을 거치지 않고 계측할 수 있으니까 안전

인력에 의한 작업이 필요 없는 자동 계측을 위한 작업 시에 감전 등의 사고를 낼 리스크를 저감 할 수 있습니다.

DC50V고정으로 계측하는 설비 고장의 리스크를 저감

기존의 일반적인 메가ー테스타의 계측에서는 측정 대상에 맞추어 전압 범위를 선택할 필요가 있다, 레인지 선택을 잘못하면 측정 대상 설비를 고장 내는 것이 있었습니다.K7GE는 측정 대상에 대한 인가 전압이 DC50V에 고정되어 있어 측정 대상에 잘못된 전압 범위에서 계측할 수는 없습니다. 또한 DC50V계측에서도 메가ー테스타으로 DC500V/DC1000V인가 계측한 측정치와 동등한 결과를 얻을 수 있습니다.

현장에 나가지 않고 절연 저항을 쉽게 자동 계측

K7GE는 전용 툴에 의한 원격으로 데이터 수집이 가능하기 때문에 계측 데이터의 분석·가공이 용이합니다.

네트워크 접속으로 원격지에서도 데이터를 파악 가능

K7GE는 터치 스크린과 PLC통신 변환기를 사용한 네트워크 접속으로 사무실에서 원격 감시가 가능합니다.
또 본체 표시에 의한 현장 계측 결과의 확인 및 설정 파라미터의 변경도 있습니다.

전용 툴로 쉽게 계측 데이터의 수집·경향 감시가 가능

K7GE데이터 취집 수단은 Excel상에서 동작하기 위해그대로 분석·가공이 가능합니다.
[곧 공개 예정]

K7GE-MG 特長 14

자동 계측은 임의의 방아쇠 입력에서 실시 가능

외부 접점 입력과 통신, 전면 스위치 등 설비의 상황에 맞춘 최적의 방법으로 자동 계측을 개시할 수 있습니다.

경향 감시를 지탱 하기 편리함

절연 저항"안전·효율적"인 경향 감시를 지탱하는 다양한 기능을 준비하고 있습니다.

측정 대상 수에 맞추어 프로브 유닛을 증설 가능

프로브 유닛은 이 계통의 측정 대상에 대해서 최대 8대까지 증설 가능.측정 대상 수에 맞추어 프로브 유닛을 설치할 수 있어 공간 효율이 높은 설치가 가능합니다.

K7GE-MG 特長 17

*1. 메인 유닛과 프로브 유닛은 개별적으로 구입하고, 조합시켜서 사용할 필요가 있습니다.
주. 2대 이상의 프로브 유닛을 증설한 경우, 절연 저항 측정은 복수 채널 동시에 계측할 수 없습니다.순차적으로 계측합니다.

부록·설치가 간편

기존 설비에 쉽게 후부 수 있습니다.

K7GE-MG 特長 19

주의 위험의 2단계 경보로 수리 시기를 알려

열화 상태의 진행에 따른 문턱 값을 2단계에서 설정할 수 있으며 이상 상태는 통신 데이터로도 확인할 수 있어 자주 현장에 가지 않고도 최적의 수리 시기를 파악할 수 있습니다.또 경보 출력은 트랜지스터 출력에 이상 검출 표시등 등의 부하를 직접 접속 가능합니다.

K7GE-MG 特長 20

*2. 공장 출하 시 설정 값

K7GE을 설치한 상태에서 메가ー테스타에 의한 정기 점검이 가능(특허 출원 중]*3

K7GE는 계측 중 이외는 내부 드라이 접점에서 측정 대상 기기와 차단하고 있으므로, K7GE가 메가ー테스타의 측정 결과에 영향을 주는 일은 없습니다.교정된 계측 기기로 측정이 필요한 경우에도 쉽게 대응할 수 있습니다.

K7GE-MG 特長 22

*3."특허 출원 중"의 표기는 일본에서 특허 출원 중임을 나타내고 있습니다.(2020년 12월 현재)



Lineup

※◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다.무인(수주 생산 기종)의 납기에 대해서는 거래 상사에 문의 주세요.



유닛전원 전압형식
메인 유닛3811_lu_1_1AC100~240V형태 K7GE-MGMA
AC/DC24V형태 K7GE-MGMD
프로브 유닛3811_lu_1_2-형태 K7GE-MG1



옵션(별매)



지지 레일형식
3811_lu_2_1형태 PFP-100N
형태 PFP-50N





말단판형식
3811_lu_3_1형태 PFP-M



K7GE-MG 種類/価格 4





Specifications

정격/성능



사양 항목사양
전원 전압과 주파수형태 K7GE-MGMA AC100-240V 50/60Hz
형태 K7GE-MGMD AC24V 50/60Hz, DC24V
허용 전원 전압 변동 범위정격 전원 전압의 85~110%
허용 전원 주파수 변동 범위45~65Hz
소비 전력최대 구성(프로브 유닛 8대 구성)때
12.9VA이하(AC100-240V)/7.8VA이하(AC24V)/4.7W이하(DC24V)
최소 구성(프로브 유닛 1대 구성)때
8.4VA이하(AC100-240V)/4.6VA이하(AC24V)/2.5W이하(DC24V)
사용 주위 온도-10~55℃(단, 결로 또는 동결의 없음)
사용 주변 습도25~85%RH(단, 결로의 없음)
보관 온도-20~65℃
고도2000m이하
권장 퓨즈T2A타임 러그액 차단 용량(메인 유닛 조작 전원)
차단 전류 7A이하, 속단형(프로브 유닛 전압 입력)
절연 저항20MΩ 이상
(외부 단자 일괄)과(사례)간(전원 단자 일괄)과(기타 단자 일괄)동안
(PE단자)과(트리거 입력 단자+통신 단자+트랜지스터 출력 단자 일괄)사이
1000MΩ 이상
(프로브 유닛의 전압 감시 단자)과(PE단자)사이
내전압AC2000V 1분간
(외부 단자 일괄)과(사례)간(전원 단자 일괄)과(기타 단자 일괄)동안
(PE단자)과(트리거 입력 단자+통신 단자+트랜지스터 출력 단자 일괄)사이
DC1000V 1분간
(프로브 유닛의 전압 감시 단자)과(PE단자)사이
내 진동진동수 10~55Hz, 편진폭 0.35mm, 가속도 50m/s2, X/Y/Z각 방향 5min×10스위프
내충격100m/s23축 6방향 각 3회
보호 구조IP20
단자 사다리꼴장푸쉬인 Plus
케이스 외장 색검은 색(문셀 N1.5)
설치DIN레일
질량메인 유닛:약 156g
프로브 유닛:약 63g
설치 환경조작 전원:EN/IEC61010-1과전압 카테고리 Ⅱ 오염도 2
측정 회로:EN/IEC61010-2-030오염도 2
측정 카테고리는 카탈로그"안전 규격 대응에 대해서"을 참조하십시오.
전자 환경EN/IEC61326-1 Industrial electromagnetic environment
안전 규격한국 전파 법(KN61000-6-2, KN11)
RCM
배선재선수단선/보다 선
선재구리
권장 전선0.25~1.5mm2
AWG24~AWG16
피복 벗기다
헬 룰 단자 미사용 시
8mm



계측사



사양 항목사양
계측 레인지0.1~99.9MΩ(0.1MΩ 미만은 0.0MΩ)
측정 정밀도±5%rdg±1digi(t주위 온도-10~55℃, 주변 습도 25~65%RH)
메일 가 전압DC50V
계측 동작트리거 1회에 1회 계측 동작을 실행.원숏 트리거.
평균 횟수없음(1회)/사랑(8회)
계측 대상단상/삼상 교류 유도 전동기
인버터 구동 모터는 인버터 이차 측에 콤탁타이 필요.
서보 모터 역시 서보 드라이버 두차 측에 콤탁타이 필요.
스타 델타 기동의 모터에서는 계측을 위해서 델타 결선이 필요.
DC모터도 대응 가능.



계기 입력 단자 입력 사양



사양 항목사양
입력형무전압 아리 접점, 오픈 콜렉터 모두 가능.
단락시 잔류 전압1.5V이하
개방 때 누락 전류0.1mA이하
단락시 통전 전류약 7mA
최소 검출 시간ON/OFF모두 최저 50ms이상 계속 유효한 입력으로서 접수.



트랜지스터 출력 단자의 출력 사양



사양 항목사양
접점 구성NPN문 콜렉터
정격 전압DC24V(최대 전압 26.4V)
최대 전류50mA
OFF때 누락 전류0.1mA이하
ON시 잔류 전압1.5V이하



전압 입력 단자 입력 사양



사양 항목사양
계통 전압
(모두 선간 전압으로 기재)
AC파형:
<단상 2선 N장관 접지>
사인파 파형:AC100V~600V-15%~+10%50/60Hz±5Hz
사이리스터 파형:AC100V~600V-15%~+10%50/60Hz±5Hz(φ:0~150°)
인버터 파형:AC100V~600V-15%~+10%20~85Hz
<삼상 3선 S상 접지>
사인파 파형:AC100V~480V-15%~+10%50/60Hz±5Hz
사이리스터 파형:AC100V~480V-15%~+10%50/60Hz±5Hz(φ:0~150°)
인버터 파형:AC100V~480V-15%~+10%20~85Hz
<삼상 4선 N장관 접지>
사인파 파형:AC100V~600V-15%~+10%50/60Hz±5Hz
사이리스터 파형:AC100V~600V-15%~+10%50/60Hz±5Hz(φ:0~150°)
인버터 파형:AC100V~600V-15%~+10%20~85Hz
DC파형:DC24V~480V-15%~+10%



통신 사양



사양 항목사양
물리층RS-485
전송로 접속RS-485:멀티 드롭
통신 방식RS-485(2선식 반이중)
동기 방식조보 동기
접속 형태마스터:슬레이브 1:1또는 1:N
최대 접속 대수32대(상위 기기 1대 포함)
케이블 길이합계 최대 500m(트위스트 페어 케이블)
통신 속도9.6/19.2/38.4/57.6kbps
통신 데이터 길이7/8비트
통신 스톱 비트1/2비트
착오 검출수직 패리티( 없음/짝수/홀수)
BCC(CompoWay/F선택 시)CRC-16(Modbus RTU선택 시)
흐름 제어없음
접속 기능없음
통신 버퍼97바이트
송신 대기 시간0~99ms
통신 프로토콜CompoWay/F、Modbus RTU







Dimensions



(단위:mm)

메인 유닛
형태 K7GE-MGM

K7GE-MG 外形寸法 1

프로브 유닛
형태 K7GE-MG1

K7GE-MG 外形寸法 2

DIN레일 설치용품(별매품)

지지 레일
형태 PFP-100N
형태 PFP-50N

K7GE-MG 外形寸法 4

말단판
형태 PFP-M

K7GE-MG 外形寸法 5
