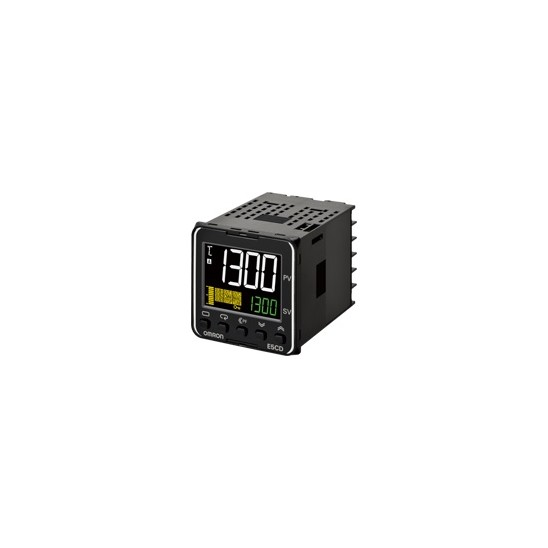

E5CD / E5CD-B

▶ 48 × 48mm 사이즈
▶ 상태 변화를 스스로 파악하여 제어를 최적화하고 생산성과 품질을 쉽게 양립
▶ 푸시 인 Plus 단자대 타입의 라인업을 추가

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features

숙련자의 조정을 AI 자동화. 생산 현장의 혁신, 시작된다.

사람의 개입없이 최적의 온도 제어를 자동으로 실현하여 생산성과 품질을 쉽게 달성 할 수 있습니다.

지금까지의 온도 조절기는 시운전 설정 및 변동 조정에 많은 시간이 걸릴뿐만 아니라 경험과 직감이 없으면 최적의 조정이 어렵고, 품질에 미치는 영향도 적지 않게있었습니다.
그래서 오므론는 숙련자와 같이 품질에 영향을 미치는 상태 변화를 파악하여 항상 최적의 상태로 자동으로 온도 제어가있는 "적응 제어 기술"탑재의 E5 □ D 시리즈를 개발.
시운전 조정의 번거 로움에서 현장을 자유롭게합니다.

생산 라인의 온도 변동 요인

E5CD 기능 3

그대답은 업계 최초 *의 "적응 제어 기술"탑재

본 제품에 탑재 된 '적응 제어 "이면 시운전시 · 안정시 각각 최적의 PID 값을 자동으로 산출.
또한 장치의 온도 제어 상태를 모니터링하고 워크 변화와 장비 변화 등에 대해 최적의 온도 제어가되도록 PID 값을 자동으로 조절할 수 있습니다.

E5CD 기능 4

* FA 용 범용 온도 조절기로 2017 년 3 월 현재 당사 조사.

[포장 기계의 진화를 지원 새로운 가치] 실 온도를 정확하게 파악 자동 제어, 속도도 품질을 유지할 포장 기계에.

현장 과제

· 신흥국의 인구 증가에 따른 식품 수요에 포장의 고속화에 대응
· 다양한 포장재를 사용 다품종 생산도 가속화
고속화하면 Seal면 및 제어 온도에 온도차가 넓어 불량률이 증가합니다.

E5CD 기능 7

온도 조절기 E5 □ D 시리즈가 해결

씰링 표면의 온도 측정과 진동을 억제 알고리즘 씰링 표면의 온도를 안정적으로 자동 제어

포장 공정 속도도 실 온도 제어 온도의 오차를 최소화하고 안정적으로 자동 제어함으로써 제품 품질을 유지하면서 생산의 고속화를 실현.
포장재의 슬림화 및 추적 대응에도 공헌합니다.

설정 변경이 필요한 다품종 생산에서도 자동 제어에서 공수 삭감

포장재 변경에서 설정 변경에 시간이 걸리고 빠른속도를 저해 하였습니다..
다품종 생산에도 실 온도와 오차가 작은 자동 제어에 의해 신속하게 현장 대응할 수 있습니다.

새로운 가치를 실현하는 제어 성능

포장 기계 용 온도 센서 + 포장 기용 알고리즘 [자동 필터 조정 기능]에서 온도 오차를 최소화

* 별매

씰링 표면의 온도를 측정하는 "포장 기계 용 온도 센서 "

포장 기계의 속도 · 포장재 변화 등의 온도 변동 요인에 영향을받지 않고, 온도를 정확하게 측정합니다.

E5CD 기능 13

표면 온도 측정에서의 흔들림을 억제하는 "자동 필터 조정 기능"

포장 기계 용 온도 센서와 자동 필터 조정 기능을 사용하여 밀봉 온도에서 품질을 관리하면서 사람의 조정에 관계없이 온도 조절기만으로 온도 흔들림을 줄일 수 있습니다.

E5CD 기능 14

[성형기의 발전을 지원하는 새로운 가치] 고속화에 따른 온도 변화를 자동으로 안정 제어하고 생산 능력을 극대화 할 수있는 성형기에.

현장 과제

· 신흥국의 경제 발전, 생산 거점의 해외 이관에 따른 인프라 관련 수요 확대로 생산성을 향상.
· 고속화하면 재료 배합이나 냉각수 등으로 인한 온도 흔들림에 현장 조정이 필요합니다.
·  품질을 유지하면서 고속 생산을 달성하기 어렵습니다.

E5CD 기능 16

온도 조절기 E5 □ D 시리즈가 해결

속도 변경과 장비의 상태 변화에 따른 온도 흔들림을 현장 조정없이 억제

압출 성형기의 속도가 가속화함으로써 일어나는 재료 발열 부의 온도 흔들림이나 냉각수의 변동에 의한 온도 흔들림을 감지하여 자동으로 안정 제어.
설정 공수도 크게 줄일 수 있습니다.

장치의 에너지 절약에도 기여

안정 제어하여 쓸데없는 히터 사용 에너지를 기존 대비 최대 40 % 줄일 수 있습니다.
※ 수냉 2 축 압출기 우리 실측치 데이터

새로운 가치를 실현하는 제어 성능

성형 기용 알고리즘 [수냉 출력 조정 기능]에서 온도 흔들림을 최소화

수냉식 압출기는 고속화함으로써 다양한 원인으로 온도 흔들림이 발생하여 품질을 안정시키기 위해 현장에서 반복 밸브 조정이 필요했습니다.
E5 □ D는 수냉 출력 조정 기능으로 온도 흔들림을 최소화하고 품질을 유지하면서 생산 능력을 향상시킵니다.

E5CD 기능 21

온도 흔들림 요인을 동시에 억제해서 안정된 성능을 유지한다 "수냉 출력 조정 기능"

E5CD 기능 22

Push - In Plus 단자대 쉽게 배선

[New] E5 □ DB 시리즈

공구 필요없이 끼워 넣기만. 배선 작업 부하와 공수를 줄일 Push - In Plus 터미널 블록을 시리즈 추가.

크게 배선 공수를 절감

참고 Push - In Plus 단자대 나사 단자대 모두 우리 실측치 데이터.

삽입하기

오므론 Push - In Plus 단자대는 마치 이어폰 잭을 꽂는듯한 느낌.
작업 부하의 저감 및 배선 품질 향상에 기여.

E5CD / E5CD-B 특징 26
E5CD / E5CD-B 특징 27

Value Design for Panel은 제어반 내의 제품 사양에 대한 오므론의 일반적인 생각이며,이를 바탕으로 제품을 함께 사용함으로써 고객의 제어반에 새로운 가치를 보라고 드리겠습니다.



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 기준

나사 단자대 타입

가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 할당에 대한
보조 출력을 제어 출력 (냉각 측)으로 사용합니다.
② 제어에 대한
PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정하실 수 있습니다.
가열 및 냉각 측에서 응답 특성이 다른 제어계에도 대응 가능합니다.

형식 목록

형식
 E5CD-RX2A6M-000
 E5CD-RX2D6M-000
 E5CD-RX2A6M-001
 E5CD-RX2D6M-001
 E5CD-RX2A6M-002
 E5CD-RX2D6M-002
 E5CD-QX2A6M-000
 E5CD-QX2D6M-000
 E5CD-QX2A6M-001
 E5CD-QX2D6M-001
 E5CD-QX2A6M-002
 E5CD-QX2D6M-002
 E5CD-CX2A6M-000 *
 E5CD-CX2D6M-000 *
 E5CD-CX2A6M-004 *
 E5CD-CX2D6M-004 *
 E5CD-CX2A6M-006 *
 E5CD-CX2D6M-006 *

형식 기준

Push - In Plus 단자대 타입



가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 할당에 대한
보조 출력을 제어 출력 (냉각 측)으로 사용합니다.
② 제어에 대한
PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정하실 수 있습니다.
가열 및 냉각 측에서 응답 특성이 다른 제어계에도 대응 가능합니다.

형식 목록



형식
 E5CD-RX2ABM-000
 E5CD-RX2DBM-000
 E5CD-RX2ABM-001
 E5CD-RX2DBM-001
 E5CD-RX2ABM-002
 E5CD-RX2DBM-002
 E5CD-QX2ABM-000
 E5CD-QX2DBM-000
 E5CD-QX2ABM-001
 E5CD-QX2DBM-001
 E5CD-QX2ABM-002
 E5CD-QX2DBM-002
 E5CD-CX2ABM-000
 E5CD-CX2DBM-000
 E5CD-CX2ABM-004
  E5CD-CX2DBM-004
  E5CD-CX2ABM-006
  E5CD-CX2DBM-006

























옵션 (별매)

USB- 시리얼 변환 케이블



형식
 E58-CIFQ2



단자 커버



형식
 E53-COV17
 E53-COV23 *



* E53-COV23은 본체에 포함되어 있습니다.
주.E53-COV10는 사용할 수 없으므로주의하시기 바랍니다.
icon_01설치 후 외형 치수는 "외형 치수"를 참조하십시오.

방수 패킹



형식
 Y92S-P8



주 본 방수 패킹은 본체에 포함되어 있습니다.

전류 검출기 (CT)



구멍형식
φ5.8 E54-CT1
φ5.8 E54-CT1L *
φ12.0 E54-CT3
φ12.0 E54-CT3L *



* 리드선있는 사양입니다. UL 인증이 필요한 경우는, 이쪽의 CT를 사용하십시오

어댑터



형식
 Y92F-45



참고 . E5B □ 용 패널 가공되는 경우에 사용하십시오.

방수 커버



형식
Y92A-48N



장착 어댑터



형식
 Y92F-49



주 본 장착 어댑터는 본체에 포함되어 있습니다.

DIN 레일 설치 어댑터



형식
 Y92F-52



표지



종류형식
경질 타입
표지
 Y92A-48H
연질 타입
표지
 Y92A-48D



자본 아웃 지그



형식
Y92F-58



지원 소프트웨어 CX-Thermo



형식
EST2-2C-MV4



주.  E5CD는 CX-Thermo Ver.4.66 이상으로 대응하고 있습니다.
   E5CD-B는 CX-Thermo Ver.4.67 이상으로 대응하고 있습니다.
icon_01CX-Thermo의 사용 환경에 대해서는 "EST2-2C-MV4"를 참조하십시오.



Specifications

정격

전원 전압전원 전압 A 타입 : AC100 ~ 240V 50 / 60Hz
전원 전압 D 타입 : AC24V 50 / 60Hz / DC24V
허용 전압 변동 범위전원 전압의 85 ~ 110 %
소비 전력옵션 -000 유형 : 5.2VA 이하 (AC100 ~ 240V), 3.1VA 이하 (AC24V) / 1.6W 이하 (DC24V)
상기 이외 : 6.5VA 이하 (AC100 ~ 240V), 4.1VA 이하 (AC24V) / 2.3W 이하 ( DC24V)
센서 입력온도 입력
 열전대 : K, J, T, E, L, U, N, R, S, B, C / W, PLⅡ
 백금 측온 저항체 : Pt100, JPt100
 비접촉 온도 센서 (형태 ES1B) : 10 ~ 70 ℃, 60 ~ 120 ℃, 115 ~ 165 ℃, 140 ~ 260 ℃
아날로그 입력
 전류 입력 : 4 ~ 20mA, 0 ~ 20mA
 전압 입력 : 1 ~ 5V, 0 ~ 5V, 0 ~ 10V
입력 임피던스전류 입력 150Ω 이하, 전압 입력 1MΩ 이상
(형태 ES2-HB / THB를 접속할 때는 1 : 1 연결을 사용하십시오)
제어 방식ON / OFF 또는 2 자유도 PID (오토 튜닝 포함)
제어
출력
릴레이 출력1a AC250V 3A (저항 부하) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
전압 출력
(SSR 구동 용)
출력 전압 DC12V ± 20 % (PNP) 최대 부하 전류 21mA, 단락 보호 회로 부착
리니어 전류
출력
DC4 ~ 20mA / DC0 ~ 20mA 부하 : 500Ω 이하 분해능 : 약 10,000
보조
출력
점수2 점
출력 사양릴레이 출력 1a AC250V 모양 E5CD 3A (저항 부하) 모양 E5CD-B 2A (저항 부하)
전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
이벤트
입력
점수2 점
외부 접점
입력 사양
유 접점 입력시 : ON : 1kΩ 이하 OFF : 100kΩ 이상
무 접점 입력시 : ON : 잔류 전압 1.5V 이하 OFF : 누설 전류 0.1mA 이하
유출 전류 : 약 7mA (1 접점 당)
전송
출력
점수1 점 (기종에 따른) : 전송 출력 있고 유형
출력 사양전류 출력 : DC4 ~ 20mA 부하 : 500Ω 분해능 : 약 10,000
선형 전압 출력 : DC1 ~ 5V 부하 : 1kΩ 이상 해상도 : 약 10,000
설정 방식전면 키에 의한 디지털 설정
지시 방식11 세그먼트 디지털 표시 단일 발광 표시 막대 표시
문자 높이 PV : 14.9mm, SV : 7.1mm
멀티 SP 기능 *최대 8 개의 목표 값 (SP0 ~ SP7)을 기억하고 이벤트 입력, 키 조작
또는 시리얼 통신에 의해 선택 가능
뱅크 전환 기능없음
기타 기능적응 제어, 자동 필터 조정 기능, 수냉 출력 조정 기능, 전조 데이터 (통전 시간 모니터,
주위 온도 모니터, 제어 출력 ON / OFF 횟수 모니터) 매개 변수 마스크 기능, 전원 투입시
의 동작 지정 기능, 수동 출력, 가열 냉각 제어 루프 단선 경보 기능, SP 램프,
경보 기능, 히터 단선 검출 기능 (SSR 고장 포함) 40 % AT 100 % AT, 조작량 리미트,
입력 디지털 필터, 강력한 튜닝 PV 입력 보정, 런 / 스톱, 보호,
개평 연산 기능 조작량 변화율 리미트 단순 연산 온도 상태 표시 기능,
간이 프로그램 기능 입력 이동 평균, 표시 휘도 설정
사용 주위 온도-10 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것) /
3 년 보증시 : 표준 단독 설치로 -10 ~ + 50 ℃
(단, 결로 또는 결빙되지 않을 것)
사용 주위 습도상대 습도 25 ~ 85 %
보관 온도-25 ~ + 65 ℃ (단, 결로 또는 결빙되지 않을 것)
고급2,000m 이하
권장 퓨즈T2A, AC250V 지연 낮은 차단 용량
설치 환경과전압 카테고리 Ⅱ, 오염도 2 (EN / IEC / UL 61010-1)



* 이벤트 입력에서 선택하는 경우 목표치는 최대 4 개입니다.

입력 범위

온도 입력



아날로그 입력



입력 종별전류전압
입력 사양4 ~ 20mA0 ~ 20mA1 ~ 5V0 ~ 5V0 ~ 10V
설정 범위스케일링을 통해 다음과 같은 범위에서 사용
-1999 ~ 9999, -199.9 ~ 999.9,
-19.99 ~ 99.99, -1.999 ~ 9.999
설정2526272829



경보 종별

경보의 종류를 다음의 17 종류에서 경보마다 독립적으로 설정할 수 있습니다. 초기 값은 "2 : 상한」입니다. (주)
출력으로 보조 출력에 할당합니다. 또한, ON 딜레이, OFF 딜레이 (0 ~ 999s)도 지정할 수 있습니다.

주. 히터 단선 · SSR 고장 검출 기능 있음 기종은 "경보 1"은 "히터 경보 (HA)"로되어 있으며, 공장 출하 상태에서는 "경보 종별 1"이 표시되지 않습니다.
경보 1 기능을 활성화하려면 출력 할당에서 경보 1을 할당합니다.



설정경보 종별경보 출력 기능기능 설명
경보 값 (X)가 올 Y경보 값 (X)가 부
0경보 기능 없음출력 OFF경보 기능 없음.
1상하 * 13668_sp_4_1* 2목표치 (SP)에 대한 상향 편차를
경보 상한값 (H), 하향 편차를
경보 하한값 (L) 설정합니다.
편차 외부에서 ON됩니다.
2
(초기 값)
상한3668_sp_4_23668_sp_4_18목표치 (SP)에 대한 상향 편차를
경보 값 (X)로 설정합니다.
편차 이상으로 ON됩니다.
3하한3668_sp_4_33668_sp_4_19목표치 (SP)에 대한 하향 편차를
경보 값 (X)로 설정합니다.
편차 이하에서 ON됩니다.
4상하 범위 * 13668_sp_4_4* 3목표치 (SP)에 대한 상향 편차
를 경보 상한값 (H), 하향 편차를
경보 하한값 (L) 설정합니다.
편차에서 ON됩니다.
5상하 대기
시퀀스 부 * 1
3668_sp_4_5
* 5
* 4"1 : 상하"의 경보 동작에
대기 시퀀스가 표시됩니다. * 6
6상한 대기
시퀀스 부
3668_sp_4_63668_sp_4_20"2 : 상한"의 경보 동작에
대기 시퀀스가 표시됩니다. * 6
7하한 대기
시퀀스 부
3668_sp_4_73668_sp_4_21"3 : 하한"의 경보 동작에
대기 시퀀스가 표시됩니다. * 6
8절대 값 상한3668_sp_4_83668_sp_4_22목표치 (SP)에 관계없이
현재 값 (PV)이 경보 값 (X)보다
큰 경우 경보가 ON됩니다.
9절대 값 하한3668_sp_4_93668_sp_4_23목표치 (SP)에 관계없이
현재 값 (PV)이 경보 값 (X)보다
작을 때 경보가 ON됩니다.
10절대 값 상한 대기
시퀀스 부
3668_sp_4_103668_sp_4_24"8 : 절대 값 상한"의 경보 동작에
대기 시퀀스가 표시됩니다. * 6
11절대 값 하한 대기
시퀀스 부
3668_sp_4_113668_sp_4_25"9 : 절대치 하한"의 경보 동작에
대기 시퀀스가 표시됩니다. * 6
12LBA
(경보 1 종류 만)
-* 7
13PV 속도 경보-* 8
14SP 절대 값 상한3668_sp_4_123668_sp_4_26목표치 (SP)이 경보 값 (X)보다
큰 경우 경보가 ON됩니다.
15SP 절대 값 하한3668_sp_4_133668_sp_4_27목표치 (SP)이 경보 값 (X)보다
작을 때 경보가 ON됩니다.
16MV 절대 값 상한
* 9
표준 제어시
3668_sp_4_14
표준 제어시
3668_sp_4_28
조작량 (MV)이 경보 값 (X)보다
큰 경우 경보가 ON됩니다.
가열 냉각 제어
(가열 측 조작량)
3668_sp_4_15
가열 냉각 제어
(가열 측 조작량)
상시 ON
17MV 절대 값 하한
* 9
표준 제어시
3668_sp_4_16
표준 제어시
3668_sp_4_29
조작량 (MV)이 경보 값 (X)보다
작을 때 경보가 ON됩니다.
가열 냉각 제어시
(냉각 측 조작량)
3668_sp_4_17
가열 냉각 제어시
(냉각 측 조작량)
상시 ON



* 1 설정 값 1,4,5는 경보 종별의 상 · 하한 값을 개별적으로 설정할 수 있으며, L, H로 표시합니다.
* 2 설정 값 : 1 상하 한 경보

E5CD 사양 8

* 3 설정 값 : 4 상하 범위

E5CD 명세 9

* 4 설정 값 : 5 상하한 대기 시퀀스 부 경보
  "* 2"의 상하 한 경보에서
  케이스 1,2의 경우,
   히스테리시스가 상한 · 하한으로 겹치는 경우는 상시 OFF
  케이스 3의 경우 상시 OFF
* 5 설정 값 : 5 상하한 대기 시퀀스 부 경보
   히스테리시스가 상한 · 하한으로 겹치는 경우는 상시 OFF
icon_01* 6 " E5 □ D 디지털 조절계 사용자 매뉴얼」(Man. No.:SGTD-746)" 4-11 항 경보 히스테리시스」의 「대기 순서 "를 참조하십시오.
icon_01* 7 " E5 □ D 디지털 조절계 사용자 매뉴얼」(Man. No.:SGTD-746)「5-15 항 루프 단선 경보」의 「루프 단선 경보 (LBA)"를 참조하십시오.
icon_01* 8 " E5 □ D 디지털 조절계 사용자 매뉴얼」(Man. No.:SGTD-746)「4-10 항 경보 출력을 낸다"의 "● PV 변화율 경보"를 참조하십시오.
* 9 가열 냉각 제어시, MV 절대 값 상한 경보는 가열 측 조작량 만에 또 MV 절대 값 하한 경보 냉각 측 조작량에만 작동합니다.

성능



지시 정도
(주위 온도 23 ℃)
열전대 : (지시 값의 ± 0.3 % 또는 ± 1 ℃의 큰 쪽) ± 1 디지트 이하 * 1
백금 측온 저항체 : (지시 값의 ± 0.2 % 또는 ± 0.8 ℃의 큰 쪽) ± 1 디지트 이하
아날로그 입력 : ± 0.2 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
전송 출력 정밀도± 0.3 % FS 이하
온도의 영향 * 2열전대 입력 (R, S, B, C / W, PLⅡ) :
(지시 값의 ± 1 % 또는 ± 10 ℃의 큰 쪽) ± 1 디지트 이하
기타 열전대 입력 :( 지시치의 ± 1 % 또는 ± 4 ℃의 큰 쪽) ± 1 디지트 이하 * 3
백금 측온 저항체 입력 :( 지시치의 ± 1 % 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하
아날로그 입력 : ± 1 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
전압의 영향 * 2
전자파의 영향
(EN 61326-1에 따라)
입력 샘플링주기50ms
조절 감도온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.01 ~ 99.99 % FS (0.01 % FS 단위)
비례 대 (P)온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
적분 시간 (I)0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
미분 시간 (D)0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
냉각 비례 대 (P)온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
냉각 적분 시간 (I)0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
냉각 미분 시간 (D)0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
적응
제어
전용
목표치 응답에
비례 (P)
온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
목표치 응답 용
적분 시간 (I)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
목표치 응답 용
미분 시간 (D)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
외란에
비례 (P)
온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
외란에 대한
적분 시간 (I)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
외란 용
미분 시간 (D)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
제어주기0.1, 0.2, 0.5, 1 ~ 99s (1s 단위)
수동 리셋 값0.0 ~ 100.0 % (0.1 % 단위)
경보 설정 범위-1999 ~ 9999 (소수점 위치는 입력 종류에 따라 다름)
신호 소스 저항의 영향열전대 : 0.1 ℃ / Ω 이하 (100Ω 이하), 백금 측온 저항체 : 0.1 ℃ / Ω 이하 (10Ω 이하)
절연 저항20MΩ 이상 (DC500V인가)
내전압AC3,000V 50 또는 60Hz 1min (극성 충전부 단자)
진동오동작10 ~ 55Hz 20m / s 2 3 축 방향 10min
내구성10 ~ 55Hz 20m / s 2 3 축 방향 2h
충격오동작100m / s 2 3 축 방향 각 3 회
내구성300m / s 2 3 축 방향 각 3 회
질량본체 : 약 120g 설치 어댑터 : 약 10g
보호 구조전면 : IP66, 리어 케이스 : IP20, 단자부 : IP00
메모리 보호비 휘발성 메모리 (쓰기 횟수 : 100 만회)
설정 도구 E5CD : CX-Thermo Ver.4.66 이상
E5CD-B : CX-Thermo Ver.4.67 이상
설정 도구 포트 E5CD /태 E5CD-B 상단 : USB- 시리얼 변환 케이블 형 E58-CIFQ2를 사용하여
PC 쪽 USB 포트와 연결 * 5
규격인증 규격cULus : UL 61010-1 / CSA C22.2 No.61010-1 한국 무선 규칙 (전파법 : KC 마크)
규정 준수EN 61010-1 (IEC 61010-1), RCM 규격
EMC 지침EMI EN 61326-1 * 6
방사 전계 강도 EN 55011 Group1 classA
잡음 단자 전압 EN 55011 Group1 classA
EMS EN 61326-1 * 6
정전기 방전 내성 EN 61000-4-2
전자계 강도 내성 EN 61000-4-3
버스트 노이즈 내성 EN 61000-4-4
전도성 내성 EN 61000-4-6
서지 내성 EN 61000-4-5
전압 강하 /電断내성 EN 61000-4-11



* 1 : K (-200 ~ 1300 ℃ 범위), T, N -100 ℃ 이하 및 U, L은 ± 2 ℃ ± 1 디지트 이하. B의 400 ℃ 이하는 규정 없음. B의 400 ~ 800 ℃는 ± 3 ℃ 이하.
   R, S의 200 ℃ 이하는 ± 3 ℃ ± 1 디지트 이하. C / W는 (± 0.3 % PV 또는 ± 3 ℃의 큰 쪽) ± 1 디지트 이하.
   PLⅡ는 (± 0.3 % PV 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하.
* 2. 조건 : 주위 온도 : -10 ℃ ~ 23 ℃ ~ 55 ℃ 범위 : 정격 전압의 -15 ~ + 10 %
* 3 : K 센서 -100 ℃ 이하는 ± 10 ℃ 이내
* 4. 단위는 "적분 / 미분 시간 단위」의 설정에 따릅니다.
* 5. 외부 시리얼 통신 (RS-485)와 USB- 시리얼 변환 케이블 통신을 동시 사용 가능
* 6. 산업용 전자 환경 (EN / IEC 61326-1 제 2 표)

USB- 시리얼 변환 케이블 사양



대응 OSWindows XP / Vista / 7 / 8 / 10 * 1
지원 소프트웨어CX-Thermo Ver.4.66 이상
대응 기종형태 E5 □ CT 시리즈, 모양 E5 □ C 시리즈, 모양 E5CB 시리즈, 모양 E5 □ D 시리즈
USB I / F 규격USB Specification 2.0 호환
DTE 속도38,400bps
커넥터 사양PC 측 : USB (A 타입 플러그)
온도 조절기 측 : 전용 직렬 커넥터
전원버스 파워 (USB 호스트 컨트롤러 - 라에서 공급) * 2
전원 전압DC5V
소비 전류최대 450mA
출력 전압DC4.7 ± 0.2V (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
출력 전류최대 250mA (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
사용 주위 온도0 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것)
사용 주위 습도상대 습도 10 ~ 80 %
보관 온도-20 ~ + 60 ℃ (단, 결로 또는 결빙되지 않을 것)
습도상대 습도 10 ~ 80 %
고급2,000m 이하
질량약 120g



Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에서 등록 상표입니다.
* 1 : Windows 10는 CX-Thermo Ver.4.65 이상으로 대응하고 있습니다.
* 2. USB 포트는 High-Power 포트를 사용하십시오.
주. 컴퓨터에 드라이버를 설치해야합니다. 설치 방법은 케이블과 설명서를 참조하십시오.

통신 성능



전송로 연결RS-485 : 멀티 드롭
통신 방식RS-485 (2 선식 반이중)
동기 방식비동기
프로토콜CompoWay / F, Modbus
통신 속도 *9,600,19,200,38,400,57,600,115,200bps
전송 코드ASCII
데이터 비트 길이 *7,8 비트
스톱 비트 길이 *1,2 비트
오류 검출수직 패리티 (없음, 짝수, 홀수)
BCC (블록 체크 캐릭터)
CompoWay / F시
CRC-16 Modbus시
흐름 제어없음
인터페이스RS-485
재시도 기능없음
통신 버퍼217 바이트
통신 응답
송신 대기 시간
0 ~ 99ms
초기 값 : 20ms



* 통신 속도, 데이터 비트 길이, 스톱 비트 길이, 수직 패리티 설정은 "통신 설정 수준 '에서 각각 독립적으로 설정할 수 있습니다.

통신 기능



프로그램 레스
통신 기능
PLC의 메모리를 통해 모양 E5CD 매개 변수를 읽거나, 런 / 스톱 할 수있는 기능.
PLC와의 통신은 형태 E5CD 자동으로 수행하므로 통신 프로그램의 작성이 필요 없습니다.
연결 가능 대수 : 32 대 (FX3는 최대 16 개)
대상 PLC :
오므론 PLC : CS / CJ / CP / NJ 시리즈, NX1P
미쓰비시 전기 PLC : MELSEC-Q / L / FX3 / iQ-R 시리즈
키엔스 PLC : KEYENCE KV 시리즈
복사 기능 *연결된 온도 조절기 사이에서 마스터에 설정된 온도 조절기에서 구성 매개 변수를
슬레이브로 복사 할 수 있습니다.



MELSEC은 미쓰비시 전기 주식회사의 등록 상표입니다.
KEYENCE는 주식회사 키엔스의 등록 상표입니다.
* 프로그램 레스 통신 기능을 지원하고 있습니다.

전류 검출기 (CT) (별매) 정격



  E54-CT1
E54-CT3
 E54-CT1L
E54-CT3L
내전압AC1,000V (1min)AC1,500V (1min)
진동50Hz, 98m / s 2
질량약 11.5g (형태 54-CT1)
약 50g (형태 54-CT3)
약 14g (형태 54-CT1L)
약 57g (형태 54-CT3L)
부속품 E54-CT3 만
접촉자 (2 개)
플러그 (2 개)
없음



히터 단선 · SSR 고장



CT 입력 (히터 전류 검출 용)단상 히터 용 감지 기능 유형 : 1 점
최대 히터 전류AC50A
입력 전류 값 지시 정도± 5 % FS ± 1 디지트 이하
히터 단선 경보 설정 범위 * 10.1 ~ 49.9A (0.1A 단위)
검출 최소 ON 시간 : 100ms * 3
SSR 고장 경보 설정 범위 * 20.1 ~ 49.9A (0.1A 단위)
검출 최소 OFF 시간 : 100ms * 4



* 1. 히터 단선 경보는 제어 출력이 ON 일 때의 히터 전류를 측정하고 설정 값 (히터 단선 검출 전류 값)보다 작을 때 출력이 ON됩니다.
* 2. SSR 고장 경보 제어 출력이 OFF 일 때의 히터 전류를 측정하고 설정 값 (SSR 고장 검출 전류 값)보다 크면 출력이 ON됩니다.
* 3. 제어주기 0.1s, 0.2s시는 30ms
* 4. 제어주기 0.1s, 0.2s시는 38ms

제어 출력 릴레이의 전기적 수명 곡선 (참고 값)

E5CD 사양 22



Dimensions

(단위 : mm)

본체

 E5CD

E5CD 크기 2

설정 도구 포트는 제품의 표면 부에 있습니다.
설정 도구를 사용할 때 PC와 온도 조절기를 연결하는 데 사용합니다.
연결은 전용 USB- 시리얼 변환 케이블 (형 E58-CIFQ2)가 필요합니다.
연결 방법에 대한 자세한 내용은 USB- 시리얼 변환 케이블의 사용 설명서를 참조하십시오.

주. USB- 시리얼 변환 케이블을 연결 한 상태에서 본 제품을 사용하지 마십시오.

E5CD 크기 3

· 설치 판넬 두께는 1 ~ 5mm입니다.
상하 방향은 밀착 설치가 불가능하므로주의하십시오. (설치 간격을 지켜주십시오)
· 방수가되도록 설치하려면 본체에 방수 패킹을 삽입하십시오.
· 여러 대를 설치하여 사용하는 경우 온도 조절기의 주위 온도가 사양을 초과하지 않도록주의하시기 바랍니다.
Y92A-48N과 USB- 시리얼 변환 케이블을 함께 사용하는 경우에는 제어반의 두께는 1 ~ 3mm로하십시오.
Y92S-P8과 USB- 시리얼 변환 케이블을 함께 사용하는 경우에는 제어반의 두께는 1 ~ 3mm로하십시오.

옵션 (별매)

USB- 시리얼 변환 케이블

E58-CIFQ2

E5CD 크기 6

단자 커버

E53-COV17

E5CD 외형 치수 6

단자 커버

E53-COV23 (3 개 포장)

E5CD 크기 8

제품에 동봉되어 있습니다.
단자 커버를 분실, 파손 한 경우는 별도 주문하십시오.

방수 패킹

 Y92S-P8 [DIN48 × 48 용]

E5CD 외형 치수 9

제품에 동봉되어 있습니다.
방수 패킹을 분실, 파손 한 경우는 별도 주문하십시오.
방수 패킹을 사용할 경우 보호 구조는 IP66입니다.
(IP66의 방수 레벨을 확보하기 위해, 사용 환경에 따라 열화, 수축 또는 경화하기 위해 정기적 인 교환을 추천합니다.
정기적 인 교환시기는 사용 환경에 따라 다릅니다. 고객 확인하시기 바랍니다. 3 년 이하를 기준으로합니다.)

전류 검출기

E54-CT1

E5CD 크기 13

 E54-CT1L

E5CD 크기 14

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)
E54-CT1 E54-CT1L

연속 최고 히터 전류 : 50A (50 / 60Hz)
권수 : 400 ± 2 턴
권선 저항 : 18 ± 2Ω

E5CD 크기 16

 E54-CT3

E5CD 크기 17

E54-CT3 부속품

E5CD 크기 18

 E54-CT3L

E5CD 크기 19

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)
E54-CT3  E54-CT3L

연속 최고 히터 전류 : 120A (50 / 60Hz)
(단, 오므론 온도 조절기의 연속 최고 히터 전류 값은 50A입니다.)
권수 : 400 ± 2 턴
권선 저항 : 8 ± 0.8Ω

E5CD 크기 21

어댑터

 Y92F-45

주 1. 이미  E5B □ 용 패널 가공되는 경우에 사용하십시오.
 2. 어댑터의 색상은 검정색입니다.
 3. Y92F-45를 사용하는 경우, USB- 시리얼 변환 케이블 형 E58-CIFQ2는 사용할 수 없습니다.
   USB- 시리얼 변환 케이블로 구성 할 경우, 패널 설치 전에 수행해야합니다.
 4. 본체에 부속되어있는 형태 Y92F-49의 조합은 사용할 수 없습니다.

E5CD 크기 23

<설치 예>

E5CD 크기 24

DIN 레일 설치 어댑터

 Y92F-52

주 단자 커버와 함께 사용할 수 없습니다.
  단자 커버를 분리하여 사용하십시오.

E5CD 외형 치수 26

 E5CD를 DIN 레일에 장착하기위한 어댑터입니다.
반내 설치에 대한 판금 및 끝머리에 대한 반면 구멍 가공이 필요합니다.

<설치 예>

E5CD 외형 치수 27

방수 커버

 Y92A-48N

E5CD 외형 치수 28

장착 어댑터

 Y92F-49

E5CD 외형 치수 29

제품에 동봉되어 있습니다.
분실, 파손 한 경우는 별도 주문하십시오.

표지

 Y92A-48D

참고 방수 패킹을 장착 한 상태에서는 사용하실 수 없습니다.

E5CD 외형 치수 33

연질 타입의 표지입니다.
커버를 장비 한 채 제품을 조작 할 수 있습니다.

표지

 Y92A-48H

E5CD 외형 치수 34

하드 타입의 표지입니다.
오 조작 방지 등에 사용하십시오.

자본 아웃 지그

 Y92F-58

유지 보수시 단자 배선을 분리하지 않고 본체 만 뽑아 때 사용합니다.

E5CD 외형 치수 37

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
창원사무소. 경상남도 창원시 성산구 완암로 50 SK테크노파크 넥스트동 704호(성산동77-1)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
