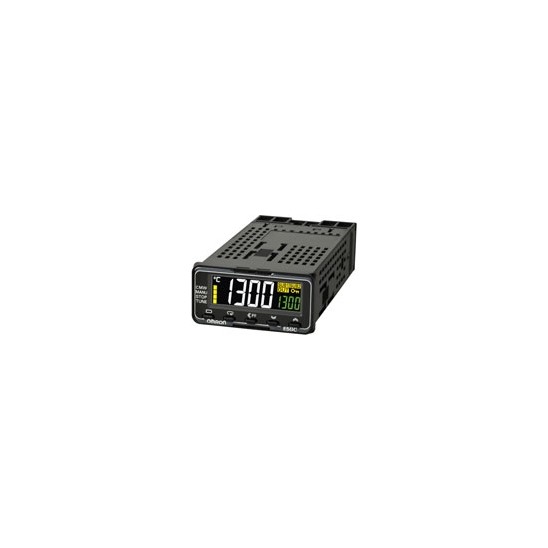

E5GC

▶ 48mm × 24mm 사이즈의 소형 바디에 E5 □ C 시리즈의 조작성,
    고성능을 채용

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features


온도 제어의 차세대 표준



디자인 · 시인성 · 조작성 · 제어성 · 외부 입출력 · 공간 효율.
온도 조절기에 필요한 모든 것을 업그레이드.




디자인 · 시인성 · 조작성 · 제어성 · 외부 입출력 · 공간 효율
온도 조절기에 필요한 모든 것을 업그레이드.

E5GC/E5CC/E5CC-U/E5EC/E5AC/E5DC는 오므론의 오랜 온도 제어 노하우를 응축 시킨 차세대 온도조절기(디지털 조절계)입니다. 한층 더 시선을 끄는 백색 PV표시와 세련된 본체 디자인 뿐 아니라, 조작성 · 제어성 · 외부 입출력 · 공간 효율 등 「온도조절기에 필요한 요소」 전부를 업그레이드 했습니다. 고객의 상품 부가가치를 모든 면에서 확실하게 향상 시킬 수 있습니다. Thermac NEO 시리즈의 신뢰성은 유지하고, 보다 높은 제어 성능과 유용성의 양립을 실현했습니다. 또한 해외 규격 대응(UL, KC, CE), 3년 보증, 안심할 수 있는 글로벌 서비스가 강력하게 지원됩니다.



고객 장비의 부가가치 향상에 기여! 온도 조절기 E5GC / E5CC / E5CC-U / E5EC / E5AC / E5DC

장치 디자인의 선진성, 사용자 인터페이스 향상

· 하이 콘트라스트의 백색 PV 표시
· 세련된 전면 디자인

장치 기동 속도 향상에 공헌

· USB 버스 파워 케이블로 전원 공급 대응
· 별매의 CX-Thermo 절대로 파라미터 설정도 기기 조정도 간단 편리하게
· 오토 튜닝으로 설치 및 셋업 시간 단축

장치 성능 향상에 공헌

고속 샘플링주기 50ms
· 제어주기 0.1s, 0.2s에 대응
전기종 풀 멀티 입력
이벤트 입력 점수 :
 E5GC : 최대 2 점
    E5CC : 최대 4 점

 E5EC / E5AC : 최대 6 점
 E5DC : 최대 1 점
· 보조 출력 점수 :
 E5GC : 최대 2 점
    E5CC : 최대 3 점

    E5CC-U : 최대 2 점
 E5EC / E5AC : 최대 4 점
 E5DC : 최대 2 점
· 리모트 SP 입력 타입을 준비 (E5GC / E5CC-U / E5DC 제외)
· 위치 비례 제어 타입을 추가 (E5EC / E5AC의 경우만)

투명도와 컴팩트성을 양립한 48 × 24mm의 세련된 표면 설치 타입의 새로운 등장!

업계 최대 클래스의 문자 높이*1와 2 단계 표시기능

E5 □ C 시리즈의 크고 보기 쉬운 백색 PV 표시를 48 × 24mm 크기로 실현. 목표값(SV / 녹색)과 PV값의 2 단계 표시이므로 표시 전환이 필요하지 않습니다.
*1 2014 년 3 월 현재 당사 조사.

스크류리스 클램프 단자대 타입으로 간단 배선

나사 단자대 타입뿐만 아니라, 스크류리스 클램프 단자대 타입을 준비. 간단한 배선방식이 가능하여, 배선 공수를 줄일 수 있습니다.

세로 · 가로 밀착 설치 장비를 더욱 소형화

E5GC이라면 가로 밀착 설치뿐만 아니라 세로 밀착 설치도 가능. *2
여러대를 사용하는 경우, 장치의 소형화에 기여합니다.
*2 가로 밀착은 주위 온도 55 ℃ 이내, 세로 밀착은 2 대까지 주위 온도 45 ℃ 이내, 3대 이상은 주위 온도 40 ℃ 이내에서 사용하십시오.
*3 세로 밀착 설치 시에는 스크류리스 클램프 단자대 타입을 사용하십시오.



Lineup


※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다.
무표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 기준




가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 부착에 대해 보조 출력을 제어 출력 (냉각측)으로 사용합니다.
② 제어에 대해 PID 제어를 실시하는 경우, 가열측 PID, 냉각측 PID를 독립적으로 설정하실 수 있습니다. 가열측과 냉각측에서 응답 특성이 다른 제어계에도 대응 가능합니다.






옵션 (별매)

USB- 시리얼 변환 케이블



형식
E58-CIFQ2



변환 케이블



형식
E58-CIFQ2-E





참고. 반드시 E58-CIFQ2와 세트로 사용하십시오. 전면 설정 도구 포트를 사용하는 경우에 사용합니다.



전류 검출기 (CT)



구멍형식
φ5.8E54-CT1
φ12.0E54-CT3



설치 어댑터



형식
Y92F-53



주. 본 장착 어댑터는 본체에 부속되어 있습니다.

방수 패킹



형식
Y92S-P12



주. 본 방수 패킹은 본체에 포함되어 있습니다.

드로우 아웃 지그



형식
Y92F-55



지원 소프트웨어 CX-Thermo



형식
EST2-2C-MV4





주. E5GC는 CX-Thermo Ver.4.62 이상으로 대응하고 있습니다.
     CX-Thermo의 사용 환경에 대해서는 "EST2-2C-MV4"을 참조하십시오.



Specifications


정격 / 성능

평가



전원 전압전원 전압 A 타입 : AC100 ~ 240V 50 / 60Hz
전원 전압 D 타입 : AC24V 50 / 60Hz / DC24V
허용 전압 변동 범위전원 전압의 85 ~ 110 %
소비 전력5.9VA 이하 (AC100 ~ 240V), 3.2VA 이하 (AC24V) /1.8W 이하 (DC24V)
센서 입력온도 입력
 열전대 : K, J, T, E, L, U, N, R, S, B, W, PLⅡ
 백금 측온 저항체 : Pt100, JPt100
 비접촉 온도 센서 (ES1B) : 10 ~ 70 ℃ 60 ~ 120 ℃, 115 ~ 165 ℃, 140 ~ 260 ℃
아날로그 입력
 전류 입력 : 4 ~ 20mA, 0 ~ 20mA
 전압 입력 : 1 ~ 5V, 0 ~ 5V, 0 ~ 10V
입력 임피던스전류 입력 150Ω 이하, 전압 입력 1MΩ 이상 (ES2-HB / THB을 연결할 때는 1 : 1 연결에서 사용 하십시오)
제어 방식ON / OFF 또는 2 자유도 PID (오토 튜닝 장착)
제어
출력
릴레이 출력1a AC250V 2A (저항 부하) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
전압 출력
(SSR 구동용)
출력 전압 DC12V ± 20 % (PNP) 최대 부하 전류 21mA 단락 보호 회로 부착
선형 전류
출력
DC4 ~ 20mA / DC0 ~ 20mA 부하 500Ω 이하, 분해능: 약 10,000
보조
출력
점수1 점 또는 2 점 (기종에 따른)
출력 사양릴레이 출력 1a AC250V, 2A (저항 부하)
전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
이벤트
입력
점수1 점 또는 2 점 (기종에 따른)
외부 접점
입력 사양
유 접점 입력시 : ON : 1kΩ 이하 OFF : 100kΩ 이상
무 접점 입력시 : ON : 잔류 전압 1.5V 이하 OFF : 누설 전류 0.1mA 이하
유출 전류 : 약 7mA (1 접점 당)
설정 방식전면 키를 이용한 디지털 설정
지시 방식11 세그먼트 디지털 표시 및 단발광 표시
문자 높이 PV : 10.5mm, SV : 5.0mm
멀티 SP 기능최대 8 개의 목표치 (SP0 ~ SP7)을 기억하고 이벤트 입력, 키 조작 또는 시리얼 통신에 따라
선택 가능 *
뱅크 전환 기능없음
기타 기능메뉴얼 출력, 가열 냉각 제어 루프 단선 경보 기능, SP 램프, 경보 기능, 히터 단선 검출 기능
(SSR 고장 포함) 40 % AT 100 % AT 조작량 리미트 입력 디지털 필터, 셀프 튜닝,
견고한 튜닝, PV 입력 보정, RUN/STOP, 프로텍트, 제곱근 연산 기능, 조작량 변화율 리미트,
간이 연산 온도 상태 표시 기능, 간이 프로그램 기능, 입력 이동 평균, 표시 밝기 설정,
간이 전송 출력, 내부 보조 릴레이 연동 메시지 기능
사용 주위 온도-10 ~ +55 ℃ (단, 결로 또는 결빙되지 않을 것) /
3 년 보증시 : 표준 단체 설치해에서 -10 ~ +50 ℃ (단, 결로 또는 결빙되지 않을 것)
사용 주위 습도상대 습도 25 ~ 85 %
보관 온도-25 ~ +65 ℃ (단, 결로 또는 결빙되지 않을 것)
고급2,000m 이하
권장 퓨즈T2A, AC250V 지연 낮은 차단 용량
설치 환경설치 카테고리 Ⅱ 오염도 2 (IEC61010-1에 따라)



* 이벤트 입력은 4 개입니다.

입력 범위

온도 입력



아날로그 입력



입력 유형전류전압
입력 사양4 ~ 20mA0 ~ 20mA1 ~ 5V0 ~ 5V0 ~ 10V
설정 범위스케일링에 따라 다음 범위에서 사용 가능
-1999 ~ 9999, -199.9 ~ 999.9,
-19.99 ~ 99.99, -1.999 ~ 9.999
설정 번호2526272829
경보 종별



경보의 유형을 다음의 19 종류에서 경보마다 독립적으로 설정할 수 있습니다. 초기 값은 「2 : 상한」입니다.
주. 출력으로 보조 출력에 할당합니다. 또한 ON 딜레이, OFF 딜레이 (0 ~ 999s)도 지정할 수 있습니다.
참고. 히터 단선 · SSR 고장 검출 기능이 있는 모델의 경우, "경보 1"은 "히터 경보 (HA)"이며, 공장 출하 상태에서는 "경보 종별 1"이 표시되지 않습니다.
경보 1 기능을 사용하려면 출력 할당에서 경보 1을 할당하십시오.





설정경보 종별경보 출력 기능기능 설명
경보값(X)이 +경보값(X)이 -
0경보 기능 없음출력 OFF경보 기능 없음.
1상하한 * 1
e5_c_sp_4_1
* 2목표값 (SP)에 대한 상향 편차를 경보 상한 (H),
하향 편차를 경보 하한값(L)으로 설정합니다. 편차 이외에는 ON이 됩니다.
2
(기본값)
상한
e5_c_sp_4_2
e5_c_sp_4_13
목표값 (SP)에 대한 상향 편차를 경보값 (X)으로 설정
합니다. 편차 이상에서 ON이 됩니다.
3하한
e5_c_sp_4_3
e5_c_sp_4_14
목표값 (SP)에 대한 하향 편차를 경보값 (X)으로 설정
합니다. 편차 이하에서 ON이 됩니다.
4상하한 범위 * 1
e5_c_sp_4_4
* 3목표값 (SP)에 대한 상향 편차를 경보 상한값 (H),
하향 편차를 경보 하한값 (L)에서 설정합니다. 편차 내에서ON이 됩니다.
5상하한 대기
시퀀스 장착 * 1
e5_c_sp_4_1
* 5
* 4"1 : 상하값" 경보 동작에 대기 시퀀스가 장착됩니다.
* 6
6상한 대기
시퀀스 장착
e5_c_sp_4_2
e5_c_sp_4_13
"2 : 상한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
7하한 대기
시퀀스 장착
e5_c_sp_4_3
e5_c_sp_4_14
"3 : 하한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
8절대값 상한
e5_c_sp_4_5
e5_c_sp_4_15
목표값 (SP)에 관계없이 현재값 (PV)이 경보값 (X)보다 클 때 경보가 ON이됩니다.
9절대값 하한
e5_c_sp_4_6
e5_c_sp_4_16
목표값 (SP)에 관계없이 현재값 (PV)이 경보값 (X)보다 작을 때 경보가 ON이됩니다
10절대값 상한 대기
시퀀스 장착
e5_c_sp_4_5
e5_c_sp_4_15
"8 : 절대값 상한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
11절대값 하한 대기
시퀀스 장착
e5_c_sp_4_6
e5_c_sp_4_16
"9 : 절대값 하한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
12LBA
(경보 1종별만)
-* 7
13PV 변화율 경보-* 8
14SP 절대값 상한
e5_c_sp_4_7
e5_c_sp_4_17
목표값 (SP)이 경보값 (X)보다 클 때 경보가 ON
이 됩니다.
15SP 절대값 하한
e5_c_sp_4_8
e5_c_sp_4_18
목표값 (SP)이 경보값 (X)보다 작을 때 경보가 ON
이 됩니다.
16MV 절대값 상한
* 9
표준 제어시
e5_c_sp_4_9
표준 제어시
e5_c_sp_4_19
조작량 (MV)이 경보 값 (X)보다 클 때 경보가 ON
이 됩니다.
가열 냉각 제어시
(가열측 조작량)
e5_c_sp_4_9
가열 냉각 제어시
(가열측 조작량)
상시 ON
17MV 절대값 하한
* 9
표준 제어시
e5_c_sp_4_10
표준 제어시
e5_c_sp_4_20
조작량 (MV)이 경보값 (X)보다 작을 때 경보가 ON
이 됩니다.
가열 냉각 제어시
(냉각측 조작량)
e5_c_sp_4_9
가열 냉각 제어시
(냉각측 조작량)
상시 ON
18RSP 절대값 상한
* 10
e5_c_sp_4_11
e5_c_sp_4_21
리모트 SP (RSP)가 경보값 (X)보다 클 때 경보가
ON이 됩니다.
19RSP 절대값 하한
* 10
e5_c_sp_4_12
e5_c_sp_4_22
리모트 SP (RSP)가 경보값 (X)보다 작을 때 경보가
ON이 됩니다.
* 1 설정 값 1,4,5는 경보 종별의 상 · 하한값을 개별적으로 설정할 수 있고, L, H로 표시됩니다.
* 2 설정값 : 1  상하한 경보


* 3. 설정값 : 4 상하한 범위


* 4. 설정값 : 5 상하한 대기 시퀀스 경보
      「* 2」의 상하한 경보에서
         케이스 2의 경우 히스테리시스가 상한 · 하한으로 중복될 경우 상시 OFF
         케이스 3의 경우 상시 OFF
* 5. 설정값 : 5 상하한 대기 시퀀스 경보
        히스테리시스가 상한 · 하한으로 중복될 경우 상시 OFF
* 6 「E5 □ C 디지털 조절계 사용 메뉴얼」(Man.No. : SGTD-740)
    「4-11 항 경보 히스테리시스」의 「대기 시퀀스」를 참조하십시오.
* 7 「E5 □ C 디지털 조절계 사용 메뉴얼」(Man.No. : SGTD-740)
    「5-11 항 루프 단선 경보」의 「루프 단선 경보 (LBA)」을 참조하십시오.
* 8 「E5 □ C 디지털 조절계 사용 메뉴얼」(Man.No. : SGTD-740)
    「4-10 항 경보 출력」의 「● PV 변화율 경보」를 참조하십시오.
* 9. 가열 냉각 제어시, MV 절대값 상한 경보는 가열측 조작량에만, MV 절대값 하한 경보는 냉각측 조작량에만 유효합니다.
* 10. 리모트 SP 입력있음 일 때 표시됩니다. SP모드가 로컬 SP/리모트 SP 어느 것이든 유효합니다. 리모트 SP입력은 E5CC에만 대응합니다.



성능



지시 정밀도
(주위 온도 23 ℃)
열전대 :( 지시 값의 ± 0.3 % 또는 ± 1 ℃의 큰 쪽) ± 1 디지트 이하 * 1
백금 측온 저항체 :( 지시값의 ± 0.2 % 또는 ± 0.8 ℃ 중 큰 쪽) ± 1 디지트 이하
아날로그 입력 : ± 0.2 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
간이 전송 출력 정확도± 0.3 % FS 이하 * 2
온도의 영향 * 3열전대 입력 (R, S, B, W, PLⅡ) : ± 1 % 또는 ± 10 ℃의 큰 쪽) ± 1 디지트 이하
기타 열전대 입력 :( 지시치의 ± 1 % 또는 ± 4 ℃의 큰) ± 1 디지트 이하 * 4
백금 측온 저항체 입력 :( 지시치의 ± 1 % 또는 ± 2 ℃ 중 큰) ± 1 디지트 이하
아날로그 입력 : ± 1 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
전압의 영향 * 3
입력 샘플링주기50ms
조절 감도온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.01 ~ 99.99 % FS (0.01 % FS 단위)
비례대 (P)온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
적분 시간 (I)0 ~ 9999s (1s 단위), 0.0 ~ 999.9s (0.1s 단위) * 5
미분 시간 (D)0 ~ 9999s (1s 단위), 0.0 ~ 999.9s (0.1s 단위) * 5
냉각 비례 대 (P)온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
냉각 적분 시간 (I)0 ~ 9999s (1s 단위), 0.0 ~ 999.9s (0.1s 단위) * 5
냉각 미분 시간 (D)0 ~ 9999s (1s 단위), 0.0 ~ 999.9s (0.1s 단위) * 5
제어주기0.1,0.2,0.5,1 ~ 99s (1s 단위)
매뉴얼 리셋값0.0 ~ 100.0 % (0.1 % 단위)
경보 설정 범위-1999 ~ 9999 (소수점 위치는 입력 종류에 따라 다름)
신호 소스 저항의 영향열전대 : 0.1 ℃ / Ω 이하 (100Ω 이하), 백금 측온 저항체 : 0.1 ℃ / Ω 이하 (10Ω 이하)
절연 저항20MΩ 이상 (DC500V인가)
내전압AC100 ~ 240V : AC3,000V 50 또는 60Hz 1min (이극 충전부 단자)
AC / DC 24V : AC2,300V 50 또는 60Hz 1min (이극 충전부 단자)
진동오작동10 ~ 55Hz 20m / s 2 3 축 방향 10min
내구성10 ~ 55Hz 20m / s 2 3 축 방향 2h
충격오작동100m / s 2 3 축 방향 각 3 회
내구성300m / s 2 3 축 방향 각 3 회
질량본체 : 약 80g 어댑터 : 약 4g × 2 개
보호 구조전면 : IP66, 리어 케이스 : IP20, 단자부 : IP00
메모리 보호비휘발성 메모리 (쓰기 횟수 : 100 만회)
설정 툴CX-Thermo Ver.4.62 이상
설정 툴용 포트E5GC 측면 : USB- 시리얼 변환 케이블 E58-CIFQ2를 사용하여 PC 측 USB 포트와 연결
* 6
E5GC 밑면 : USB- 시리얼 변환 케이블 E58-CIFQ2 + 변환 케이블 E58-CIFQ2-E를 사용
하여 PC 측 USB 포트와 연결 * 6
표준인증 규격UL61010-1 한국 전파법 (법률 제 10564 호)
규정 준수EN61010-1 (IEC61010-1) : 오염도 2, 과전압 카테고리 Ⅱ
EMC 지령EMI EN61326
방사 전계 강도 EN55011 Group1 classA
잡음 단자 전압 EN55011 Group1 classA
EMS EN61326
정전기 방전 내성 EN61000-4-2
전계 강도 내성 EN61000-4-3
버스트 노이즈 내성 EN61000-4-4
전도성 내성 EN61000-4- 6
서지 내성 EN61000-4-5
전압 강하 /전원 차단 내성 EN61000-4-11





* 1. K (-200 ~ 1300 ℃ 범위), T, N -100 ℃ 이하로 U, L은 ± 2 ℃ ± 1 디지트 이하. B의 400 ℃ 이하는 규제되지 않음. B의 400 ~
       800 ℃는 ± 3 ℃ 이하.
       R, S의 200 ℃ 이하는 ± 3 ℃ ± 1 디지트 이하. W는 (± 0.3 % PV 또는 ± 3 ℃ 중 큰) ± 1 디지트 이하.
       PLⅡ는 (± 0.3 % PV 또는 ± 2 ℃ 중 큰) ± 1 디지트 이하.
* 2.  0 ~ 20mA 출력 사양의 0 ~ 4mA 사이는 ± 1 % FS 이하.
* 3. 조건 : 주위 온도 : -10 ℃ ~ 23 ℃ ~ 55 ℃ 전압 범위 : 정격 전압의 -15 ~ +10 %
* 4. K 센서 -100 ℃ 이하는 ± 10 ℃ 이내
* 5 단위는 '적분 / 미분 시간 단위 "의 설정에 따라 다릅니다.
* 6 외부 시리얼 통신 (RS-485)와 USB- 시리얼 변환 케이블 통신을 동시 사용 가능



USB- 시리얼 변환 케이블 사양



지원 OSWindows XP / Vista / 7 / 8
지원 소프트웨어CX-Thermo Ver.4.62 이상
대응 기종E5 □ CT 시리즈, E5 □ C 시리즈, E5CB 시리즈
USB I / F 규격USB Specification 2.0 호환
DTE 속도38400bps
커넥터 사양PC 측 : USB (타입 A 플러그)
온도 조절기 측 : 전용 직렬 커넥터
전원버스 파워 (USB 호스트 컨트롤러에서 공급) *
전원 전압DC 5V
소비 전류최대 450mA
출력 전압DC4.7 ± 0.2V (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
출력 전류최대 250mA (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
사용 주위 온도0 ~ +55 ℃ (단, 결로 또는 결빙되지 않을 것)
사용 주위 습도상대 습도 10 ~ 80 %
보관 온도-20 ~ +60 ℃ (단, 결로 또는 결빙되지 않을 것)
보관 습도상대 습도 10 ~ 80 %
고급2,000m 다음
질량약 120g



Windows는 미국 Microsoft Corporation의 미국 및 기타 국가의 등록 상표입니다.
* USB 포트는 High-Power 포트를 사용하십시오.
주. 컴퓨터에 드라이버를 설치해야합니다. 설치 방법은 케이블과 설명서를 참조하십시오.

통신 성능



전송로 연결RS-485 : 멀티 드롭
통신 방식RS-485 (2 선식 반이중)
동기 방식비동기식
프로토콜CompoWay / F, Modbus
통신 속도 *9600,19200,38400,57600bps
전송 코드ASCII
데이터 비트 길이 *7,8 비트
스톱 비트 길이 *1,2 비트
오류 검출수직 패리티 (없음, 짝수, 홀수)
BCC (블록 체크 캐릭터)
CompoWay / F시
CRC-16 Modbus시
흐름 제어없음
인터페이스RS-485
재송신 기능없음
통신 버퍼217 바이트
통신 응답 송신 대기 시간0 ~ 99ms
초기 값 : 20ms



* 통신 속도, 데이터 비트 길이, 스톱 비트 길이, 수직 패리티 설정은 "통신 설정 수준"에서 각각 독립적으로 설정할 수 있습니다.

통신 기능



Programaless
통신 기능
PLC의 메모리를 통해 E5 □ C 매개 변수를 읽거나, RUN/STOP 하는 기능.
PLC와 통신 E5 □ C가 자동으로 수행하므로 통신 프로그램의 작성이 필요 없습니다.
연결 가능 대수 : 32 대 (FX 시리즈는 최대 16 개)
대상 PLC : 오므론 PLC CS, CJ, CP 시리즈
미쓰비시 전기 PLC MELSEC Q 시리즈, L 시리즈, FX 시리즈 (FX2, FX3에 대응 (FX1S 제외) )
키엔스 PLC KEYENCE KV 시리즈
컴포넌트 통신 기능연결된 온도 조절기 사이에서 마스터에 설정된 온도 조절기 목표치 및 RUN / STOP 지시를 슬레이브
로 전송 가능.
목표값은 경사 및 오프셋을 설정 가능.
연결 가능 대수 : 32 대 (마스터 포함)
복사 기능 *연결된 온도 조절기 사이에서 마스터에 설정된 온도 조절기에서 파라메터를 슬레이브에 전송 가능.



MELSEC는 미쓰비시 전기 주식회사의 등록 상표입니다.
KEYENCE는 주식회사 키엔스의 등록 상표입니다.
* Programaless 통신 기능과 컴포넌트 통신 기능에 대응하고 있습니다.

전류 검출기 (CT) (별매) 정격



내전압AC1,000V (1min)
내진동50Hz, 98m / s 2
질량약 11.5g (E54-CT1) 약 50g (E54-CT3)
부속품 (E54-CT3 만)단자대 (2 개)
플러그 (2 개)



히터 단선 · SSR 고장



CT 입력 (히터 전류 검출용)단상 히터 용 감지 기능 타입 : 1 점
최대 히터 전류AC50A
입력 전류값 지시 정밀도± 5 % FS ± 1 디지트 이하
히터 단선 경보 설정 범위 * 10.1 ~ 49.9A (0.1A 단위)
검출 최소 ON 시간 : 100ms * 3
SSR 고장 경보 설정 범위 * 20.1 ~ 49.9A (0.1A 단위)
검출 최소 OFF 시간 : 100ms * 4





* 1. 히터 단선 경보 제어 출력이 ON 일 때의 히터 전류를 측정하고 설정값 (히터 단선 검출 전류값)보다 작을 때, 출력이 ON 됩니다.
* 2. SSR 고장 경보 제어 출력이 OFF 때의 히터 전류를 측정하고 설정값 (SSR 고장 검출 전류값)보다 큰 경우, 출력이 ON 됩니다.
* 3. 제어주기 0.1s, 0.2s시는 30ms
* 4. 제어주기 0.1s, 0.2s시는 35ms



Dimensions


(단위 : mm)

본체

E5GC- □ 6
나사 단자대 타입

E5GC- □ C
스크류리스 클램프 단자대 타입

옵션 (별매)

USB- 시리얼 변환 케이블
E58-CIFQ2

E5GC Dimensions 5

변환 케이블
E58-CIFQ2-E



전류 검출기

E54-CT1

E5GC 외형 치수 9

E54-CT3

E5GC 외형 치수 10

E54-CT3 부속품

E5GC Dimensions 10

관통 전류 (Io)대 출력 전압 (Eo) 특성 (참고치)
E54-CT1

 E5GC Dimensions 11

연속 최고 히터 전류 : 50A (50 / 60Hz)
권수 : 400 ± 2 턴
권선 저항 : 18 ± 2Ω

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고치)
E54-CT3

E5GC Dimensions 12

연속 최고 히터 전류 : 120A (50 / 60Hz)
(단, 오므론 온도 조절기의 연속 최고 히터 전류 값은 50A입니다.)
권수 : 400 ± 2 턴
권선 저항 : 8 ± 0.8Ω

설치 어댑터
Y92F-53 (2 개 포장)

E5GC 외형 치수 14

제품에 동봉되어 있습니다.
분실, 파손한 경우는 별도 주문하십시오.

방수 패킹
Y92S-P12

E5GC 외형 치수 15

제품에 동봉되어 있습니다.
방수 패킹을 분실, 파손한 경우는 별도 주문하십시오.
방수 패킹을 사용하는 경우, 보호 구조는 IP66입니다. (IP66의 방수 레벨을 확보하기 위해, 사용 환경에 따라 열화, 수축 또는 경화하기 위해 정기적인 교환을 권장합니다. 정기적인 교환시기는 사용 환경에 따라 다릅니다. 고객 확인하시기 바랍니다. 3 년 이하를 기준으로합니다.)
방수 구조가 불필요한 경우 방수 패킹을 설치할 필요가 없습니다.

드로우 아웃 지그
Y92F-55

E5GC 외형 치수 16

유지 보수시에 단자 배선을 분리하지 않고 본체만 분리하여 사용 시 이용합니다.

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
