1. 제품 소개

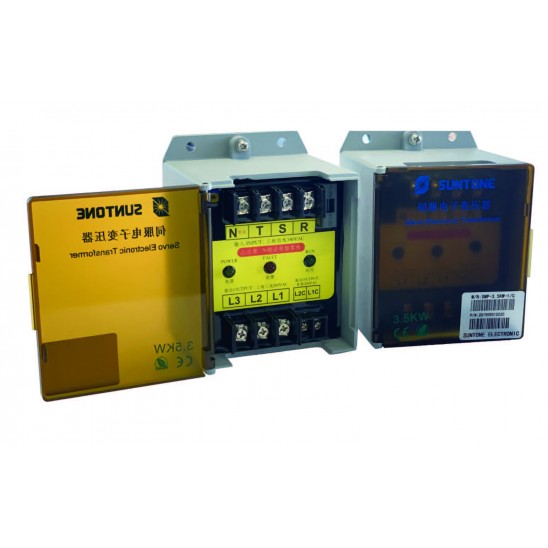

본 제품은 SUNTONE에서 3년간 투자를 거쳐 개발한 건식 3상 복권 디지털 변압기입니다.
| 기존 건식 변압기 | 디지털 변압기 |
반응 시간 | 20ms | 3,3ms |
▶ 반응 시간 단축으로 장비 보호에 유리
2. 주요기능
2-1 전압 보호 기능
입력 전압 범위 | 가용 주파수 |
360 ~ 420V | 50Hz, 60Hz |
▶ 입력 전압이 저전압 및 과전압으로 인한 연결 기기 보호
2-2 지능형 보호 시스템
▶ R, S, T, N 중 임의의 선 연결 유실시 자동 출력 제한
2-3 전압 범위 조정
▶ 420±5V, 420V 초과시 출력 중단 (특수 제작시 435V 설정 가능)
2-4 단상 과전압 보호 휴즈
▶ 단상 220V 6A 초과시 안정 장치로 퓨즈 사용 (장비 보호)
2-5 고효율, 고성능 (효율적인 전력 소비)
기존 건식 변압기 | 디지털 변압기 |
80% | 99.9% |
2-6 사용 안전성
사용 환경 온도 | -40℃ ~ +40℃ |
해발고도 | < 4500M |
설계 사용 수명 | 10년 |
▶ 1500V에 달하는 절연등급
▶ 200~500% 초과시에도 장시간 안정적인 작업 가능
3. 제품 모델
▶ ex) SMP - 5.5kw - 1/C는 5.5kw 서보 시스템에 연결할 수 있는 단일 5.5kw 출력
SMP - 5.5kw - 2/C는 각각 2.75kw(총 5.5kw) 출력이며 두개의 서보 시스템에 연결 가능
4. 제품 규격
제품 모델 | 제품크기(mm) | 무게(kg) | 출력용량(kW) | 채널 수 |
SMP-3.5kw-1/C | 138.8*96.5*91 | 1.6 | 3.5 | 1 |
SMP-5.5kw-1/C | 138.8*96.5*91 | 1.6 | 5.5 | 1 |
SMP-10kw-1/C | 138.8*96.5*91 | 1.6 | 10 | 1 |
SMP-12kw-1/C | 138.8*96.5*91 | 1.6 | 12 | 1 |
SMP-15kw-1/C | 202*123*128 | 4.5 | 15 | 1 |
SMP-20kw-1/C | 202*123*128 | 4.5 | 20 | 1 |
SMP-25kw-1/C | 202*123*128 | 4.5 | 25 | 1 |
SMP-30kw-1/C | 202*123*128 | 4.5 | 30 | 1 |
SMP-5.5kw-2/C | 159.5*123*91 | 2.3 | 5.5 | 2 |
SMP-10kw-2/C | 159.5*123*91 | 2.3 | 10 | 2 |
SMP-12kw-2/C | 159.5*123*91 | 2.3 | 12 | 2 |
5. 오류 표시등
변압기 상태 | 표시기 상태 | 전원 출력 상 태 |
전원표시등(황색) | 오류표시등(적색) | 주행등(녹색) |
정상 작동 | ON | OFF | ON | ○ |
입력 과전압 보호 | ON | ON | ON | X |
R 또는 S 상 입력에서 위상 손실 | ON | ON | OFF | X |
T에서의 위상 손실 | OFF | OFF | OFF | X |
제로 라인이 비연결 | OFF | ON | OFF | X |
제로선과 위상선이 잘못 연결 | ON | ON | OFF | X |
변압기 손상 | ON | ON | ON | X |
