거리 설정형 광전 센서

거리 설정형 광전 센서 요약정보 및 구매

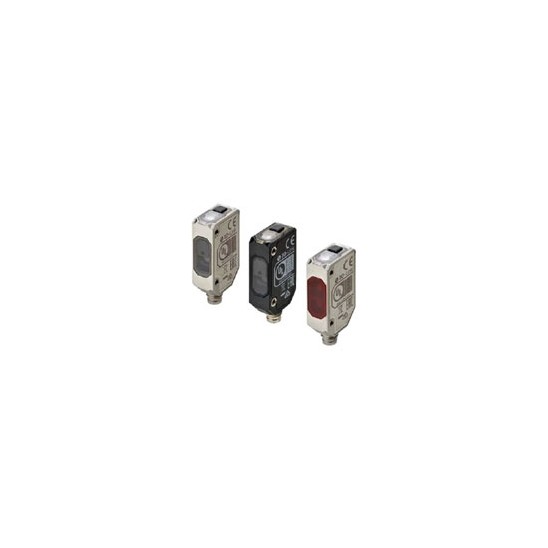

E3AS 시리즈

▶ 반송 라인에 최적 50-1,500mm의 검출 범위, TOF 방식을 탑재 한 워크를
     가리지 않고 안정 검출 할 수 있는 광전 센서

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

반사형 광전 센서의 사용 방법이 바뀝니다.

기존의 반사형 광전 센서는 「짧은 검출 거리」, 「워크 색의 영향으로 인한 오검출 발생」, 「큰 센서 사이즈」와 같은 과제가 있어, 사용 용도가 제한되었습니다. TOF 방식을 채택한 E3AS-F는 이러한 과제를 해결하고 「반송물의 색이나 형태가 다른 다품종 반송 라인」 및 「센서의 설치 공간에 제약이 있는 조립 라인」 등 반사형 광전 센서의 사용 용도를 확대했습니다.


E3AS 시리즈 기능 1

워크를 가리지 않고 안정 검출할 수 있는 TOF 방식

E3AS 시리즈 기능 2

1기종으로 분기, 합류 반송 라인을 설계

E3AS-F는 색, 재질의 영향을 받지 않고 설정 거리로 검출하기 때문에 워크별 평가 및 조정 시간을 절감합니다. 또한 투과형, 회귀 반사형에 비해 설치 공수를 1/2로 줄일 수 있으므로 기동 기간을 단축할 수 있습니다.


E3AS 시리즈 기능 3

조립 라인의 설치 제약을 해결

조립 영역에 센서가 설치되어 있으면 공구 및 워크와의 충돌로, 센서 고장이나 광축 이탈로 인해 오검출이 발생했습니다. E3AS-F는 장거리 검출을 통해 조립 영역 밖에서 검출할 수 있으므로 불필요한 트러블로 인한 라인 정지 빈도를 절감합니다. 또한, 소형 사이즈이므로 장소를 가리지 않고 설치가 가능합니다.


E3AS 시리즈 기능 4

선정ㆍ설정 시간을 단축

E3AS 시리즈 기능 6
E3AS 시리즈 기능 7

센서 청소 시간과 교환 빈도를 절감

E3AS 시리즈 기능 9
E3AS 시리즈 기능 10

기동ㆍ작업 변경 시간을 단축

E3AS 시리즈 기능 12





Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다.무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.



E3AS-F 시리즈

본체

금속 본체 타입

접속 방식검출 범위
(백지)
 형식
출력NPN 출력PNP 출력PNP 출력
IO-Link
전송 속도
---COM2 (38.4kbps)COM3 (230.4kbps)
코드 인출
(2m) * 1
3779_lu_1_1E3AS-F1500IMN 2ME3AS-F1500IMD 2ME3AS-F1500IMT 2M
M8
커넥터
E3AS-F1500IMN M3E3AS-F1500IMD M3E3AS-F1500IMT M3
M8
커넥터 중계
E3AS-F1500IMN-M3J 0.3ME3AS-F1500IMD-M3J 0.3ME3AS-F1500IMT-M3J 0.3M
M12
커넥터 중계
 * 2
E3AS-F1500IMN-M1TJ 0.3ME3AS-F1500IMD-M1TJ 0.3ME3AS-F1500IMT-M1TJ 0.3M
코드 인출
(2m) * 1
3779_lu_1_2E3AS-F1000IMN 2ME3AS-F1000IMD 2ME3AS-F1000IMT 2M
M8
커넥터
E3AS-F1000IMN M3E3AS-F1000IMD M3E3AS-F1000IMT M3
M8
커넥터 중계
E3AS-F1000IMN-M3J 0.3ME3AS-F1000IMD-M3J 0.3ME3AS-F1000IMT-M3J 0.3M
M12
커넥터 중계
 * 2
E3AS-F1000IMN-M1TJ 0.3ME3AS-F1000IMD-M1TJ 0.3ME3AS-F1000IMT-M1TJ 0.3M




수지 본체 타입

접속 방식검출 범위
(백지)
 형식
출력NPN 출력PNP 출력PNP 출력
IO-Link
전송 속도
---COM2 (38.4kbps)COM3 (230.4kbps)
코드 인출
(2m) * 1
3779_lu_1_1E3AS-F1500IPN 2ME3AS-F1500IPD 2ME3AS-F1500IPT 2M
M8
커넥터
E3AS-F1500IPN M3E3AS-F1500IPD M3E3AS-F1500IPT M3
M8
커넥터 중계
E3AS-F1500IPN-M3J 0.3ME3AS-F1500IPD-M3J 0.3ME3AS-F1500IPT-M3J 0.3M
M12
커넥터 중계 * 2
E3AS-F1500IPN-M1TJ 0.3ME3AS-F1500IPD-M1TJ 0.3ME3AS-F1500IPT-M1TJ 0.3M
코드 인출
(2m) * 1
3779_lu_1_2E3AS-F1000IPN 2ME3AS-F1000IPD 2ME3AS-F1000IPT 2M
M8
커넥터
E3AS-F1000IPN M3E3AS-F1000IPD M3E3AS-F1000IPT M3
M8
커넥터 중계
E3AS-F1000IPN-M3J 0.3ME3AS-F1000IPD-M3J 0.3ME3AS-F1000IPT-M3J 0.3M
M12
커넥터 중계 * 2
E3AS-F1000IPN-M1TJ 0.3ME3AS-F1000IPD-M1TJ 0.3ME3AS-F1000IPT-M1TJ 0.3M

*1. 코드 길이 5m 타입을 준비했습니다. 형식은 끝이 5M입니다. (예: E3AS-F1500IMN 5M/E3AS-F1500IPN 5M)
*2. M12 커넥터 중계 타입은 스마트 클릭 커넥터입니다.




액세서리 (별매)

센서 I / O 커넥터 (한쪽 커넥터)

(커넥터 타입ㆍ커넥터 중계 타입 필수) 센서에 부속되어 있지 않으므로 반드시 주문해 주십시오.


원형 방수 커넥터 XS3F-M8 시리즈

외형케이블 사양케이블 외경
(mm)
케이블 인출 방향케이블 길이
(m)
센서 I/O 커넥터 형식
M8 커넥터
3779_lu_3_1
PVC 케이블φ5스트레이트 형2XS3F-M8PVC4S2M
5XS3F-M8PVC4S5M
L 형2XS3F-M8PVC4A2M
5XS3F-M8PVC4A5M
주1. XS3W(양쪽 커넥터)도 준비했습니다.
       상세한 내용은 XS3W-M8/XS3F-M8 시리즈 데이터 시트를 참조해 주십시오. (카탈로그 번호: SDCA-012)
    2. 커넥터는 결합한 뒤 회전하지 않습니다.
    3. 코드 인출 방향은 센서 투ㆍ수광면의 180도 반대 방향에서 고정됩니다.

원형 방수 커넥터 XS5 시리즈


외형케이블 사양케이블 외경
(mm)
케이블 인출 방케이블 길이
(m)
센서 I/O 커넥터 형식
M12 스마트 클릭 커넥터
3779_lu_8_1
PVC 로봇 케이블φ6스트레이트 형2XS5F-D421-D80-F
5XS5F-D421-G80-F
L 형2XS5F-D422-D80-F
5XS5F-D422-G80-F
주1. XS5W(양쪽 커넥터)도 준비했습니다.
     상세한 내용은 당사 Web 사이트(www.ia.omron.co.kr)의 「XS5」를 참조해 주십시오.
   2. 커넥터는 결합한 뒤 회전하지 않습니다.
   3. 코드 인출 방향은 센서 투ㆍ수광면의 180도 반대 방향에서 고정됩니다.



설치 브라켓

센서에 부속되어 있지 않으므로 필요에 따라 주문해 주십시오.


외형형식
(재질)
적용 가능한 E3AS 시리즈
코드 인출 타입M8
커넥터
중계 타입
M12
스마트 클릭
커넥터 타입
M8
커넥터 타입
L형 설치 브라켓3779_lu_4_1E39-L201
(SUS304)
---
가로형 보호 커버 설치 브라켓3779_lu_4_2E39-L202
(SUS304)
---
뒷면 설치 브라켓3779_lu_4_3E39-L203
(SUS304)
 * 2
견고한 설치 브라켓3779_lu_4_4E39-L204
(SUS304)
---
L형 설치 브라켓3779_lu_4_5E39-L211
(SUS304)
--- *1--- *1--- *1 * 3
가로형 보호 커버 설치 브라켓3779_lu_4_6E39-L212
(SUS304)
--- *1--- *1--- *1 * 3
견고한 설치 브라켓3779_lu_4_7E39-L214
(SUS304)
--- *1--- *1--- *1 * 3
*1. 코드 인출 타입, M8 커넥터 중계 타입, M12 스마트 클릭 커넥터 중계 타입에도 사용할 수 있지만
      브라켓 형상을 확인한 후 사용해 주십시오.
*2. 접속할 센서 I/O 커넥터는 설치 환경 및 브라켓 형상을 확인한 후 사용해 주십시오.
*3. 접속할 센서 I/O 커넥터는 L형을 사용해 주십시오. 스트레이트형은 설치할 수 없습니다.



E3AS-L 시리즈

본체

접속 방식검출 범위
(백지)
 형식
출력NPN 출력PNP 출력PNP 출력
IO-Link
전송 속도
---COM2 (38.4kbps)COM3 (230.4kbps)
코드 인출
(m) * 1
3779_lu_5_1E3AS-L200MN 2ME3AS-L200MD 2ME3AS-L200MT 2M
M8
커넥터
E3AS-L200MN M3E3AS-L200MD M3E3AS-L200MT M3
M8
커넥터 중계
E3AS-L200MN-M3J 0.3ME3AS-L200MD-M3J 0.3ME3AS-L200MT-M3J 0.3M
M12
커넥터 중계 *
2
E3AS-L200MN-M1TJ 0.3ME3AS-L200MD-M1TJ 0.3ME3AS-L200MT-M1TJ 0.3M
코드 인출
(m) * 1
3779_lu_5_2E3AS-L80MN 2ME3AS-L80MD 2ME3AS-L80MT 2M
M8
커넥터
E3AS-L80MN M3E3AS-L80MD M3E3AS-L80MT M3
M8
커넥터 중계
E3AS-L80MN-M3J 0.3ME3AS-L80MD-M3J 0.3ME3AS-L80MT-M3J 0.3M
M12
커넥터 중계
* 2
E3AS-L80MN-M1TJ 0.3ME3AS-L80MD-M1TJ 0.3ME3AS-L80MT-M1TJ 0.3M
*1. 코드 길이 5m 타입을 준비했습니다. 형식은 끝이 5M입니다. (예: E3AS-L200MN 5M)
*2. M12 커넥터 중계 타입은 스마트 클릭 커넥터입니다.


액세서리 (별매)

센서 I / O 커넥터 (한쪽 커넥터)

(커넥터 타입・커넥터 중계 타입 필수) 센서에 부속되어 있지 않으므로 반드시 주문해 주십시오.


원형 방수 커넥터 XS3F-M8 시리즈

외형케이블 사양케이블 직경
(mm)
케이블 인출 방향케이블 길이
(m)
센서 I / O 커넥터 형식
M8 커넥터
3779_lu_3_1
PVC 케이블φ5스트레이트 형2XS3F-M8PVC4S2M
5XS3F-M8PVC4S5M
L 형2XS3F-M8PVC4A2M
5XS3F-M8PVC4A5M
주1. XS3W(양쪽 커넥터)도 준비했습니다.
      상세한 내용은 XS3W-M8/XS3F-M8 시리즈 데이터 시트를 참조해 주십시오. (카탈로그 번호: SDCA-012)
   2. 커넥터는 결합한 뒤 회전하지 않습니다.
   3. 코드 인출 방향은 센서 투ㆍ수광면의 180도 반대 방향에서 고정됩니다.

원형 방수 커넥터 XS5 시리즈


외형케이블 사양케이블 직경
(mm)
케이블 인출 방향케이블 길이
(m)
센서 I / O 커넥터 형식
M12 스마트 클릭 커넥터
커넥터
3779_lu_8_1
PVC 로봇
케이블
φ6스트레이트 형2XS5F-D421-D80-F
5XS5F-D421-G80-F
L 형2XS5F-D422-D80-F
5XS5F-D422-G80-F
주1. XS5W(양쪽 커넥터)도 준비했습니다.
      상세한 내용은 당사 Web 사이트(www.ia.omron.co.kr)의 「XS5」를 참조해 주십시오.
   2. 커넥터는 결합한 뒤 회전하지 않습니다.
   3. 코드 인출 방향은 센서 투ㆍ수광면의 180도 반대 방향에서 고정됩니다.


설치 브라켓

센서에 부속되어 있지 않으므로 필요에 따라 주문해 주십시오.


외관모델
(소재)
적용 가능한 센서 E3AS 시리즈
코드 인출 타입M8
커넥터
중계 타입
M12
스마트 클릭
커넥터 중계 타입
M8
커넥터 타입
L형 설치 브라켓3779_lu_4_1E39-L201
(SUS304)
---
가로형 보호 커버 설치 브라켓3779_lu_4_2E39-L202
(SUS304)
---
뒷면 설치 브라켓3779_lu_4_3E39-L203
(SUS304)
 * 2
견고한 설치 브라켓3779_lu_4_4E39-L204
(SUS304)
---
L형 설치 브라켓3779_lu_4_5E39-L211
(SUS304)
--- *1--- *1--- *1 * 3
가로형 보호 커버 설치 브라켓3779_lu_4_6E39-L212
(SUS304)
--- *1--- *1--- *1 * 3
견고한 설치 브라켓3779_lu_4_7E39-L214
(SUS304)
--- *1--- *1--- *1 * 3

*1. 코드 인출 타입, M8 커넥터 중계 타입, M12 스마트 클릭 커넥터 중계 타입에도 사용할 수 있지만
      브라켓 형상을 확인한 후 사용해 주십시오.
 * 2. 접속할 센서 I/O 커넥터는 설치 환경 및 브라켓 형상을 확인한 후 사용해 주십시오.
 * 3. 접속할 센서 I/O 커넥터는 L형을 사용해 주십시오. 스트레이트형은 설치할 수 없습니다.



Specifications

E3AS-F 시리즈

검출 방식TOF (Time of fl ight)
유형금속 케이스 ([] : M), 플라스틱 케이스 ([] : P)
형식NPN 출력E3AS-F1500I [] NE3AS-F1000I [] N
PNP 출력 / COM2E3AS-F1500I [] DE3AS-F1000I [] D
PNP 출력 / COM3E3AS-F1500I [] TE3AS-F1000I [] T
검출 거리 범위50~설정 거리
(백지, 흑지 200×200mm)
50~설정 거리
(백지, 흑지 200×200mm)
설정 범위100~1,500mm(백지 200×200mm) 100~1,000mm(흑지 200×200mm)100~1,000mm(백지 200×200mm) 100~500mm(흑지 200×200mm)
투광 스폿 지름 (참고치)Φ95mm(거리 1,000mm일 때)
응차설정 거리의 15% 이하(설정 거리 200mm 이상)
반사율 특성 (흑백 오차)설정 거리의 10% 이하(설정 거리 200mm 이상)
광원 (발광 파장)적외 레이저(940nm) Class1(IEC/EN60825-1: 2014
전원 전압DC10~30V(리플 (p-p) 10% 포함) Class2
소비 전류30mA 이하
입력 / 출력제어 출력부하 전원 전압 DC30V 이하 Class2, 부하 전류 100mA 이하
(잔류 전압 부하 전류 10mA 미만: 1V 이하,
부하 전류10~100mA 미만: 2V 이하)
오픈 컬렉터 출력형(NPN/PNP 출력 형식에 따라 다릅니다)
NPN출력1: NO(노멀 오픈), 출력2: NC(노멀 클로즈)
PNP / COM2
PNP / COM3
출력1: NO(노멀 오픈)/COM□, 출력2: NC(노멀 클로즈)
보호 회로전원 역접속 보호, 출력 단락 보호, 출력 역접속 보호
응답 시간동작・복귀: 각 150ms 이하동작・복귀: 각 90ms 이하
거리 설정티칭 방식/IO-Link 통신을 통한 설정
사용 주위 조도수광면 조도 백열등: 3,000lx 이하, 태양광: 10,000lx 이하
주변 온도 범위동작 시: -20~+55℃, 보존 시: -40~+70℃(단, 결빙 및 결로되지 않을 것)
주변 습도 범위동작 시: 35~85%RH, 보존 시: 35~95%RH(단, 결로되지 않을 것)
절연 저항20MΩ 이상(DC500V 메가에서)
내전압AC1000V 50/60Hz 1min
진동(내성)10~55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격(내구)500m/s2 X, Y, Z 각 방향 3회
보호 구조IP67(IEC60529), IP69K(ISO20653), IP67G(JIS C 0920 부속서1)
표시등동작 표시(주황색), 안정・통신 표시(녹색*) * IO-Link 통신 모드(COM 모드)일 때: 점멸
접속 방식코드 인출 타입(표준 코드 길이 2m),
M8 커넥터 타입,
M8 커넥터 중계 타입(표준 코드 길이 0.3m),
M12 스마트 클릭 커넥터 중계 타입(표준 코드 길이 0.3m)
무게
(포장 상태 / 본체만)
코드 인출 (2m)금속 본체 타입: 약 135g/약 90g
수지 본체 타입: 약 115g/약 70g
M8 커넥터 타입금속 본체 타입: 약 75g/약 30g
수지 본체 타입: 약 60g/약 15g
M8 커넥터 중계금속 본체 타입: 약 85g/약 40g
수지 본체 타입: 약 70g/약 25g
M12 스마트 클릭
커넥터 중계
금속 본체 타입: 약 95g/약 50g
수지 본체 타입: 약 75g/약 30g
재질케이스금속 본체 타입: 본체/설치부/커넥터부 스테인리스(SUS316L)
도금수지 본체 타입: 본체 폴리부틸렌 테레프탈레이트(PBT)/폴리카보네이트(PC),
                          설치부/커넥터부 황동 Ni
렌즈부메타크릴 수지(PMMA)
표시부금속 본체 타입: 폴리아미드 11(PA11)
수지 본체 타입: 폴리에테르설폰 수지(PES)
주요 IO-Link 기능・ NO(노멀 오픈)/NC(노멀 클로즈)의 동작 모드 변환
・ 티칭 실행(2점 티칭, 배경 티칭)
・ 검출값 설정 ・ 제어 출력의 타이머 기능 및 타이머 시간 선택
・ 모니터 출력(검출량, 수광량의 출력)
・ 설정 초기화
・ 키 잠금 기능 설정(무효/유효(버튼으로 해제 가능)/유효(버튼으로 해제 불가))
IO-Link
통신 사양
IO-Link 사양Ver. 1.1
전송 속도COM2(38.4kbps), COM3(230.4kbps)
데이터 길이PD 사이즈: 4byte,
OD 사이즈: 1byte(M-sequence type: TYPE_2_V)
최소 사이클 시간COM2 : 3.5ms, COM3 : 1.2ms
부속품취급 설명서, 컴플라이언스 시트, 인덱스 리스트(IO-Link 타입만 부속),FDA 증명 라벨
주. 설치 브라켓은 별매





E3AS-L 시리즈

검출 방식거리 설정형
형식NPN 출력E3AS-L200MNE3AS-L80MN
PNP 출력 / COM2E3AS-L200MDE3AS-L80MD
PNP 출력 / COM3E3AS-L200MTE3AS-L80MT
검출 거리 범위10mm~설정 거리(백지, 흑지 100×100mm)
설정 범위40~200mm(백지, 흑지 100×100mm)20~80mm(백지, 흑지 100×100mm)
투광 스폿 지름 (참고치)□25mm(거리 200mm일 때) Φ4mm(거리 80mm일 때)
응차설정 거리의 15% 이하(설정 거리 200mm 이상)백지: 설정 거리의 2% 이하
흑지: 설정 거리의 5% 이하
반사율 특성 (흑백 오차)설정 거리의 10% 이하설정 거리의 5% 이하
광원 (발광 파장)적색 발광 다이오드(624nm)적색 발광 다이오드(650nm)
전원 전압DC10~30V(리플(p-p) 10% 포함) Class2
소비 전류35mA 이하
입력 / 출력제어 출력부하 전원 전압 DC30V 이하 Class2, 부하 전류 100mA 이하
(잔류 전압 부하 전류 10mA 미만: 1V 이하, 부하 전류 10~100mA 미만: 2V 이하)
오픈 컬렉터 출력형(NPN/PNP 출력 형식에 따라 다릅니다)
NPN출력1: NO(노멀 오픈), 출력2: NC(노멀 클로즈
PNP / COM2
PNP / COM3
출력1: NO(노멀 오픈)/COM□, 출력2: NC(노멀 클로즈)
보호 회로전원 역접속 보호, 출력 단락 보호, 출력 역접속 보호
응답 시간동작・복귀: 각 1ms 이하
거리 설정티칭 방식/IO-Link 통신을 통한 설정
사용 주위 조도수광면 조도 백열등: 3,000lx 이하, 태양광: 10,000lx 이하
주변 온도 범위동작 시: -20~+55℃, 보존 시: -40~+70℃(단, 결빙 및 결로되지 않을 것)
주변 습도 범위동작 시: 35~85%RH, 보존 시: 35~95%RH(단, 결로되지 않을 것)
절연 저항20MΩ 이상(DC500V 메가에서)
내전압AC1000V 50/60Hz 1min
진동(내성)10~55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격(내구)500m/s2 X, Y, Z 각 방향 3회
보호 구조IP67(IEC60529), IP69K(ISO20653), IP67G(JIS C 0920 부속서1)
표시등동작 표시(주황색), 안정・통신 표시(녹색*) * IO-Link 통신 모드(COM 모드)일 때: 점멸
접속 방식코드 인출 타입(표준 코드 길이 2m),
M8 커넥터 타입,
M8 커넥터 중계 타입(표준 코드 길이 0.3m),
M12 스마트 클릭 커넥터 중계 타입(표준 코드 길이 0.3m)
무게
(포장 상태 /
본체만)
코드 인출 (2m)약 135g/약 90g
M8 커넥터 타입약 75g/약 30g
M8 커넥터 중계약 85g/약 40g
M12 스마트 클릭
커넥터 중계
약 95g/약 50g
재질케이스스테인리스(SUS316L)
렌즈부메타크릴 수지(PMMA)
표시부폴리아미드 11(PA11)
주요 IO-Link 기능・ NO(노멀 오픈)/NC(노멀 클로즈)의 동작 모드 변환
・ 티칭 실행(2점 티칭, 배경 티칭)
・ 검출값 설정 ・ 제어 출력의 타이머 기능 및 타이머 시간 선택
・ 모니터 출력(검출량, 수광량의 출력)
・ 설정 초기화
・ 키 잠금 기능 설정(무효/유효(버튼으로 해제 가능)/유효(버튼으로 해제 불가))
IO-Link
통신 사양
IO-Link 사양Ver. 1.1
전송 속도COM2(38.4kbps), COM3(230.4kbps)
데이터 길이PD 사이즈: 4byte, OD 사이즈: 1byte(M-sequence type: TYPE_2_V)
최소 사이클 시간COM2 : 3.5ms, COM3 : 1.2ms
부속품취급 설명서, 컴플라이언스 시트, 인덱스 리스트(IO-Link 타입만 부속)
주. 설치 브라켓은 별매



Dimensions

(단위 : mm)

지정없는 치수 공차 : 공차 등급 IT16




E3AS-F 시리즈

본체

코드 인출 타입 / 커넥터 중계 타입

E3AS-F1500 □ (-M1TJ / -M3J)
E3AS-F1000 □ (-M1TJ / -M3J)


E3AS 시리즈 치수 4

커넥터 유형

E3AS-F1500 □ M3
E3AS-F1000 □ M3
E3AS 시리즈 치수 5

액세서리 (별매)

설치 브라켓

E39-L201

E3AS 시리즈 치수 8

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)



E39-L202

E3AS 시리즈 치수 9

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)



E39-L203

E3AS 시리즈 치수 10

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)



E39-L204

E3AS 시리즈 치수 11

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)


E39-L211

E3AS 시리즈 치수 12

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)


E39-L212

E3AS 시리즈 치수 13

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)


E39-L214

E3AS 시리즈 치수 14

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)




E3AS-L 시리즈

본체

코드 인출 타입 / 커넥터 중계 타입

E3AS-L200 □ (-M1TJ / -M3J)
E3AS-L80 □ (-M1TJ / -M3J
E3AS 시리즈 치수 17

커넥터 유형

E3AS-L200 □ M3
E3AS-L80 □ M3


E3AS 시리즈 치수 18

액세서리 (별매)

설치 브라켓

E39-L201

E3AS 시리즈 치수 8

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)


E39-L202

E3AS 시리즈 치수 9

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)


E39-L203

E3AS 시리즈 치수 10

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)


E39-L204

E3AS 시리즈 치수 11

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)


E39-L211

E3AS 시리즈 치수 12

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)


E39-L212

E3AS 시리즈 치수 13

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)


E39-L214

E3AS 시리즈 치수 14

재질: 스테인리스(SUS304)
*부속품: 2-M3-L12 십자 렌치 둥근 소나사(SW+JIS W 내장)

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
