(주)다성에프에이

고기능 범용 인버터 요약정보 및 구매

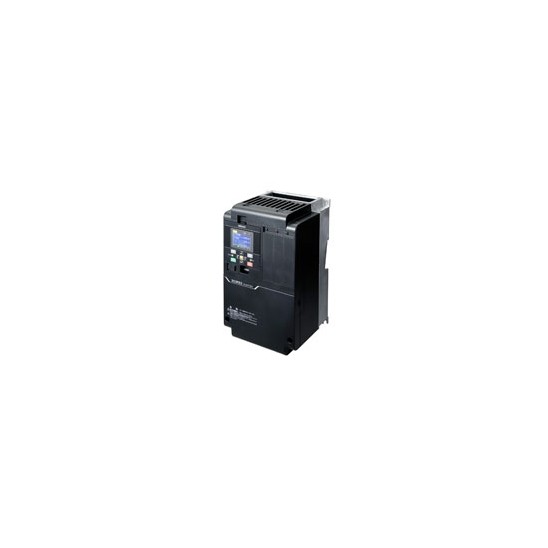

3G3RX2

▶ 풍부한 응용 프로그램을 지원
▶ 다기능 인버터로 에너지 절감 및 성능 극대화

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 컬러 마크 광전 센서 다음 상품 소형 비접촉식 도어 스위치

상품 상세설명

Features

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

인버터 본체

정격 전압	보호 구조	최대 적용 모터 용량		형식
정격 전압	보호 구조	표준 정격 (ND)	경부 하 정격 (LD) / 초 경부 하 정격 (VLD)	형식
삼상 AC200V	IP20	0.4kW	0.75kW	3G3RX2-A2004
		0.75kW	1.5kW	3G3RX2-A2007
		1.5kW	2.2kW	3G3RX2-A2015
		2.2kW	3.7kW	3G3RX2-A2022
		3.7kW	5.5kW	3G3RX2-A2037
		5.5kW	7.5kW	3G3RX2-A2055
		7.5kW	11kW	3G3RX2-A2075
		11kW	15kW	3G3RX2-A2110
		15kW	18.5kW	3G3RX2-A2150
		18.5kW	22kW	3G3RX2-A2185
		22kW	30kW	3G3RX2-A2220
		30kW	37kW	3G3RX2-A2300
		37kW	45kW	3G3RX2-A2370
		45kW	55kW	3G3RX2-A2450
		55kW	75kW	3G3RX2-A2550
삼상 AC400V	IP20	0.75kW	1.5kW	3G3RX2-A4007
		1.5kW	2.2kW	3G3RX2-A4015
		2.2kW	3.7kW	3G3RX2-A4022
		3.7kW	5.5kW	3G3RX2-A4037
		5.5kW	7.5kW	3G3RX2-A4055
		7.5kW	11kW	3G3RX2-A4075
		11kW	15kW	3G3RX2-A4110
		15kW	18.5kW	3G3RX2-A4150
		18.5kW	22kW	3G3RX2-A4185
		22kW	30kW	3G3RX2-A4220
		30kW	37kW	3G3RX2-A4300
		37kW	45kW	3G3RX2-A4370
		45kW	55kW	3G3RX2-A4450
		55kW	75kW	3G3RX2-A4550
	IP00	75kW	90kW	3G3RX2-B4750
		90kW	110kW	3G3RX2-B4900
		110kW	132kW	3G3RX2-B411K
		132kW	160kW	3G3RX2-B413K

옵션 품

이름	사양		형식
회생 제동 장치	삼상 200V	일반용 (저항 내장)	3G3AX-RBU21
		즉시 회생 력 대 (저항 내장)	3G3AX-RBU22
		30kW 상당 일반용 *	3G3AX-RBU23
		55kW 상당 일반용 *	3G3AX-RBU24
	삼상 400V	일반용 (저항 내장)	3G3AX-RBU41
		30kW 상당 일반용 *	3G3AX-RBU42
		55kW 상당 일반용 *	3G3AX-RBU43
제동 저항기	소형 타입	정격 용량 120W, 저항 값 180Ω	3G3AX-RBA1201
		정격 용량 120W, 저항 값 100Ω	3G3AX-RBA1202
		정격 용량 120W, 저항 값 50Ω	3G3AX-RBA1203
		정격 용량 120W, 저항 값 35Ω	3G3AX-RBA1204
	표준 타입	정격 용량 200W, 저항 값 180Ω	3G3AX-RBB2001
		정격 용량 200W, 저항 값 100Ω	3G3AX-RBB2002
		정격 용량 300W, 저항 값 50Ω	3G3AX-RBB3001
		정격 용량 400W, 저항 값 35Ω	3G3AX-RBB4001
	중용량 유형	정격 용량 400W, 저항 값 50Ω	3G3AX-RBC4001
		정격 용량 600W, 저항 값 35Ω	3G3AX-RBC6001
		정격 용량 1200W, 저항 값 17Ω	3G3AX-RBC12001

* 별도 제동 저항기가 필요

회생 제동 유닛과 제동 저항 조합

인버터에 따라 다음과 같이 회생 제동 장치와 제동 저항의 조합을 선택하십시오. 사용률이 10 % ED를 초과하거나 대략적인 제동 토크보다 큰 토크가 필요한 경우 제동 저항 선택에 제공된 지시 사항을 따라야합니다.
• 인버터 : 인버터 모델을 선택하십시오. 아래 표는 귀하의 인버터가 부하가 큰 모드에서 사용되고 동일한 용량의 단일 모터에 연결된 것으로 가정합니다 . 표에서 대략적인 제동 토크가 ND 모드에서 동일한 용량을 가진 모터 당 가정 된 값을 나타내는지 확인하십시오 . LD 또는 VLD 모드에서 인버터를 사용할 때 VLD를 ND로 나누어 토크 값을 계산해야합니다.
• 운전 조건 : 감속 중 토크를 표시하고 감속 시간 (% ED)은 정지 시간을 포함한 1 사이클의 사이클 시간에 대한 백분율 로 계산됩니다 .
• 제동 장치 / 차단기 : 필요한 모델과 장치의 수를 표시하십시오.
• 결선 형식 : 아래 의 결선 형태 표 에 나온 회생 제동 장치 및 제동 저항의 구성을 표시하십시오 .
• 제한 사항 : 여기에 표시된 조합에 허용되는 최대 감속 시간과 인버터의 내장 회생 제동 회로 또는 외부 회생 제동 유닛에 연결할 수있는 최소 저항을 보여줍니다 .

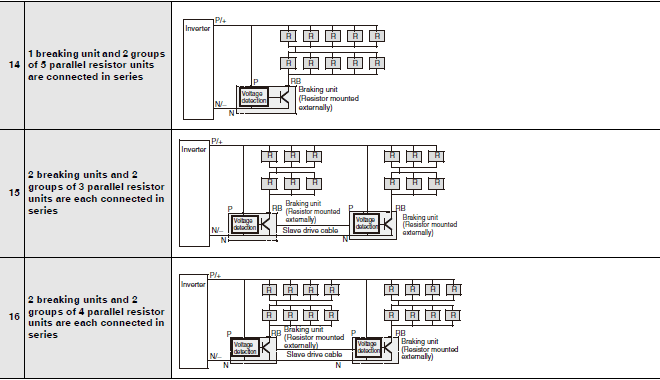

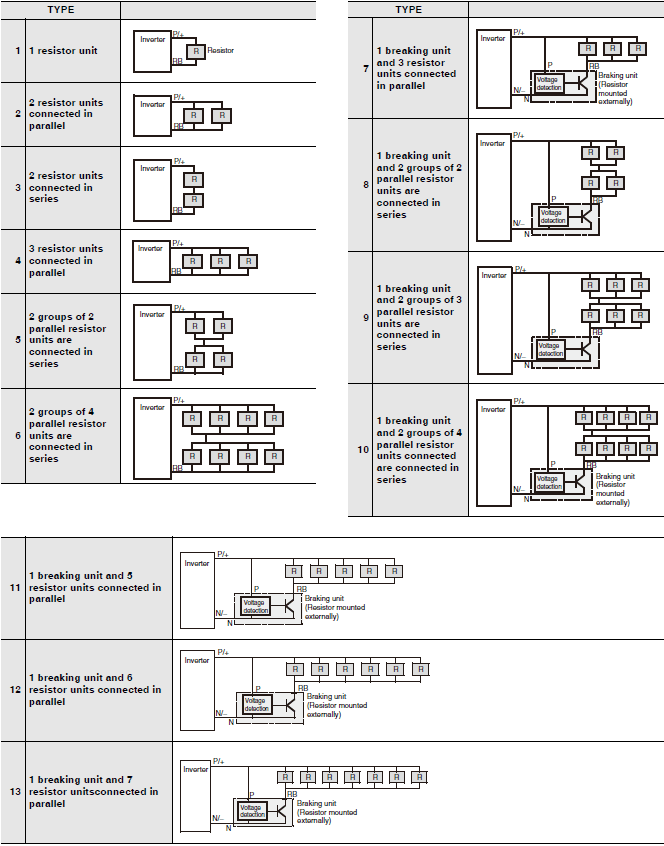

연결 구성

이름	형식
라디오 노이즈 필터	3G3AX-ZCL2
라디오 노이즈 필터	3G3AX-ZCL1

이름	인버터 사양						모델
이름	입력 전압	최대 적용 모터 용량 [kW]	형식	부하 사양 선택	최대 적용 모터 용량 [kW]	정격 입력 전류 [A]	모델
입력측 노이즈 필터	200V급	0.4	3G3RX2-A2004	ND	0.4	3.3	3G3AX-NFI21
				LD	0.75	3.9
				VLD	0.75	3.9
		0.75	3G3RX2-A2007	ND	0.75	5.5
				LD	1.5	7.2	3G3AX-NFI22
				VLD	1.5	7.2
		1.5	3G3RX2-A2015	ND	1.5	8.3
				LD	2.2	10.8	3G3AX-NFI23
				VLD	2.2	10.8
		2.2	3G3RX2-A2022	ND	2.2	12
				LD	3.7	13.9
				VLD	3.7	13.9
		3.7	3G3RX2-A2037	ND	3.7	18
				LD	5.5	23	3G3AX-NFI24
				VLD	5.5	23
		5.5	3G3RX2-A2055	D	5.5	26
				LD	7.5	37	3G3AX-NFI25
				VLD	7.5	37
		7.5	3G3RX2-A2075	ND	7.5	35
				LD	11	48	3G3AX-NFI26
				VLD	11	48
		11	3G3RX2-A2110	D	11	51
				LD	15	64	3G3AX-NFI27
				VLD	15	64
		15 명	3G3RX2-A2150	D	15	70
				LD	18.5	80	3G3AX-NFI28
				VLD	18.5	80
		18.5	3G3RX2-A2185	ND	18.5	84
				LD	22	94	3G3AX-NFI29
				VLD	22	94
		22	3G3RX2-A2220	D	22	105
				LD	30	120
				VLD	30	120
		30	3G3RX2-A2300	ND	30	133
				LD	37	150	3G3AX-NFI2A
				VLD	37	150
		37	3G3RX2-A2370	ND	37	160
				LD	45	186	3G3AX-NFI2B
				VLD	45	186
		45	3G3RX2-A2450	ND	45	200
				LD	55	240	3G3AX-NFI2C
				VLD	55	240
		55	3G3RX2-A2550	ND	55	242
				LD	75	280	---
				VLD	75	280	---
	400V급	0.75	3G3RX2-A4007	ND	0.75	2.8	3G3AX-NFI41
				LD	1.5	4.3
				VLD	1.5	4.3
		1.5	3G3RX2-A4015	ND	1.5	4.2
				LD	2.2	5.9
				VLD	2.2	5.9
		2.2	3G3RX2-A4022	ND	2.2	5.8
				LD	3.7	8.1	3G3AX-NFI42
				VLD	3.7	8.1
		3.7	3G3RX2-A4037	ND	3.7	9.8
				LD	5.5	13.3	3G3AX-NFI43
				VLD	5.5	13.3
		5.5	3G3RX2-A4055	ND	5.5	15
				LD	7.5	20
				VLD	7.5	20
		7.5	3G3RX2-A4075	ND	7.5	21
				LD	11	24	3G3AX-NFI44
				VLD	11	24
		11	3G3RX2-A4110	ND	11	28
LD				15	32	3G3AX-NFI45
VLD				15	32
15		3G3RX2-A4150	ND	15	35
			LD	18.5	41	3G3AX-NFI46
			VLD	18.5	41
18.5		3G3RX2-A4185	ND	18.5	42
			LD	22	47	3G3AX-NFI47
			VLD	22	47
22		3G3RX2-A4220	ND	22	53
			LD	30	63	3G3AX-NFI48
			VLD	30	63
30		3G3RX2-A4300	ND	30	64
			LD	37	77	3G3AX-NFI49
			VLD	37	77
37		3G3RX2-A4370	ND	37	83
			LD	45	94	3G3AX-NFI4A
			VLD	45	94
45		3G3RX2-A4450	ND	45	100
			LD	55	116
			VLD	55	116
55		3G3RX2-A4550	ND	55	121
			LD	75	149	---
			VLD	75	149	---

이름	인버터 사양						형식
이름	입력 전원	최대 적용 모터 용량 [kW]	형식	부하 사양 선택	최대 적용 모터 용량 [kW]	정격 입력 전류 [A]	형식
EMC용 노이즈 필터 *	200V급	0.4	3G3RX2-A2004	ND	0.4	3.3	3G3AX-EFI41
				LD	0.75	3.9
				VLD	0.75	3.9
		0.75	3G3RX2-A2007	ND	0.75	5.5
				LD	1.5	7.2	3G3AX-EFI42
				VLD	1.5	7.2
		1.5	3G3RX2-A2015	ND	1.5	8.3
				LD	2.2	10.8	3G3AX-EFI43
				VLD	2.2	10.8
		2.2	3G3RX2-A2022	ND	2.2	12
				LD	3.7	13.9
				VLD	3.7	13.9
		3.7	3G3RX2-A2037	ND	3.7	18
				LD	5.5	23	3G3AX-EFI44
				VLD	5.5	23
		5.5	3G3RX2-A2055	ND	5.5	26
				LD	7.5	37	3G3AX-EFI45
				VLD	7.5	37
		7.5	3G3RX2-A2075	ND	7.5	35
				LD	11	48	3G3AX-EFI47
				VLD	11	48
		11	3G3RX2-A2110	ND	11	51
				LD	15	64	3G3AX-EFI48
				VLD	15	64
		15	3G3RX2-A2150	ND	15	70
				LD	18.5	80	3G3AX-EFI49
				VLD	18.5	80
		18.5	3G3RX2-A2185	ND	18.5	84
				LD	22	94	3G3AX-EFI4A
				VLD	22	94
		22	3G3RX2-A2220	ND	22	105
				LD	30	120
				VLD	30	120
		30	3G3RX2-A2300	ND	30	133
				LD	37	150	3G3AX-EFI4B
				VLD	37	150
		37	3G3RX2-A2370	ND	37	160
				LD	45	186	---
				VLD	45	186	---
	400V급	0.75	3G3RX2-A4007	ND	0.75	2.8	3G3AX-EFI41
				LD	1.5	4.3
				VLD	1.5	4.3
		1.5	3G3RX2-A4015	ND	1.5	4.2
				LD	2.2	5.9
				VLD	2.2	5.9
		2.2	3G3RX2-A4022	ND	2.2	5.8
				LD	3.7	8.1	3G3AX-EFI42
				VLD	3.7	8.1
		3.7	3G3RX2-A4037	ND	3.7	9.8
				LD	5.5	13.3	3G3AX-EFI43
				VLD	5.5	13.3
		5.5	3G3RX2-A4055	ND	5.5	15
				LD	7.5	20
				VLD	7.5	20
		7.5	3G3RX2-A4075	ND	7.5	21
				LD	11	24	3G3AX-EFI44
				VLD	11	24
		11	3G3RX2-A4110	ND	11	28
				LD	15	32	3G3AX-EFI45
				VLD	15	32
		15	3G3RX2-A4150	ND	15	35
				LD	18.5	41	3G3AX-EFI46
				VLD	18.5	41
		18.5	3G3RX2-A4185	ND	18.5	42
LD				22	47	3G3AX-EFI47
VLD				22	47
22		3G3RX2-A4220	ND	22	53
			LD	30	63	3G3AX-EFI48
			VLD	30	63
30		3G3RX2-A4300	ND	30	64
			LD	37	77	3G3AX-EFI49
			VLD	37	77
37		3G3RX2-A4370	ND	37	83
			LD	45	94	3G3AX-EFI4A
			VLD	45	94
45		3G3RX2-A4450	ND	45	100
			LD	55	116
			VLD	55	116
55		3G3RX2-A4550	ND	55	121
			LD	75	149	3G3AX-EFI4B
			VLD	75	149
75		3G3RX2-B4750	ND	75	164
			LD	90	176
			VLD	90	176
90		3G3RX2-B4900	ND	90	194
			LD	110	199	---
			VLD	110	199	---

* EMC용 노이즈 필터는 RX2 본체에 내장되어 있습니다만, 모터와 인버터 사이의 케이블이 긴 경우, EMC 용 노이즈 필터가 별도로 필요할 수 있습니다.

이름	인버터 사양						형식
이름	입력 전원	최대 적용 모터 용량 [kW]	형식	부하 사양 선택	최대 적용 모터 용량 [kW]	정격 입력 전류 [A]	형식
출력측 노이즈 필터	200V급	0.4	3G3RX2-A2004	ND	0.4	3.3	3G3AX-NFO01
				LD	0.75	3.7
				VLD	0.75	3.7
		0.75	3G3RX2-A2007	ND	0.75	5
				LD	1.5	6.3	3G3AX-NFO02
				VLD	1.5	6.3
		1.5	3G3RX2-A2015	ND	1.5	7.5
				LD	2.2	9.4
				VLD	2.2	9.4
		2.2	3G3RX2-A2022	ND	2.2	10.5
				LD	3.7	12	3G3AX-NFO03
				VLD	3.7	12
		3.7	3G3RX2-A2037	ND	3.7	16.5
				LD	5.5	19.6
				VLD	5.5	19.6
		5.5	3G3RX2-A2055	ND	5.5	24
				LD	7.5	30	3G3AX-NFO04
				VLD	7.5	30
		7.5	3G3RX2-A2075	ND	7.5	32
				LD	11	44
				VLD	11	44
		11	3G3RX2-A2110	ND	11	46
				LD	15	58	3G3AX-NFO05
				VLD	15	58
		15	3G3RX2-A2150	ND	15	64
				LD	18.5	73	3G3AX-NFO06
				VLD	18.5	73
		18.5	3G3RX2-A2185	ND	18.5	76
				LD	22	85
				VLD	22	85
		22	3G3RX2-A2220	ND	22	95
				LD	30	113	3G3AX-NFO07
				VLD	30	113
		30	3G3RX2-A2300	ND	30	121
				LD	37	140
				VLD	37	140
		37	3G3RX2-A2370	ND	37	145
				LD	45	169	---
				VLD	45	169	---
	400V급	0.75	3G3RX2-A4007	ND	0.75	2.5	3G3AX-NFO01
				LD	1.5	3.1
				VLD	1.5	3.1
		1.5	3G3RX2-A4015	ND	1.5	3.8
				LD	2.2	4.8
				VLD	2.2	4.8
		2.2	3G3RX2-A4022	ND	2.2	5.3
				LD	3.7	6.7	3G3AX-NFO02
				VLD	3.7	6.7
		3.7	3G3RX2-A4037	ND	3.7	9
				LD	5.5	11.1	3G3AX-NFO03
				VLD	5.5	11.1
		5.5	3G3RX2-A4055	ND	5.5	14
				LD	7.5	16
				VLD	7.5	16
		7.5	3G3RX2-A4075	ND	7.5	19
				LD	11	22
				VLD	11	22
		11	3G3RX2-A4110	ND	11	25
				LD	15	29	3G3AX-NFO04
				VLD	15	29
		15	3G3RX2-A4150	ND	15	32
				LD	18.5	37
				VLD	18.5	37
		18.5	3G3RX2-A4185	ND	18.5	38
LD				22	43
VLD				22	43
22		3G3RX2-A4220	ND	22	48
			LD	30	57	3G3AX-NFO05
			VLD	30	57
30		3G3RX2-A4300	ND	30	58
			LD	37	70
			VLD	37	70
37		3G3RX2-A4370	ND	37	75
			LD	45	85	3G3AX-NFO06
			VLD	45	85
45		3G3RX2-A4450	ND	45	91
			LD	55	105	3G3AX-NFO07
			VLD	55	105
55		3G3RX2-A4550	ND	55	112
			LD	75	135
			VLD	75	135
75		3G3RX2-B4750	ND	75	149
			LD	90	160	---
			VLD	90	160	---

이름	인버터 사양						형식
이름	입력 전원	최대 적용 모터 용량 [kW]	형식	부하 사양 선택	최대 적용 모터 용량 [kW]	정격 입력 전류 [A]	형식
DC 리액터	200V급	0.4	3G3RX2-A2004	ND	0.4	3.3	3G3AX-DL2004
				LD	0.75	3.9	3G3AX-DL2007
				VLD	0.75	3.9
		0.75	3G3RX2-A2007	ND	0.75	5.5
				LD	1.5	7.2	3G3AX-DL2015
				VLD	1.5	7.2
		1.5	3G3RX2-A2015	ND	1.5	8.3
				LD	2.2	10.8	3G3AX-DL2022
				VLD	2.2	10.8
		2.2	3G3RX2-A2022	ND	2.2	12
				LD	3.7	13.9	3G3AX-DL2037
				VLD	3.7	13.9
		3.7	3G3RX2-A2037	ND	3.7	18
				LD	5.5	23	3G3AX-DL2055
				VLD	5.5	23
		5.5	3G3RX2-A2055	ND	5.5	26
				LD	7.5	37	3G3AX-DL2075
				VLD	7.5	37
		7.5	3G3RX2-A2075	ND	7.5	35
				LD	11	48	3G3AX-DL2110
				VLD	11	48
		11	3G3RX2-A2110	ND	11	51
				LD	15	64	3G3AX-DL2150
				VLD	15	64
		15	3G3RX2-A2150	ND	15	70
				LD	18.5	80	3G3AX-DL2220
				VLD	18.5	80
		18.5	3G3RX2-A2185	ND	18.5	84
				LD	22	94
				VLD	22	94
		22	3G3RX2-A2220	ND	22	105
				LD	30	120	3G3AX-DL2300
				VLD	30	120
		30	3G3RX2-A2300	ND	30	133
				LD	37	150	3G3AX-DL2370
				VLD	37	150
		37	3G3RX2-A2370	ND	37	160
				LD	45	186	3G3AX-DL2450
				VLD	45	186
		45	3G3RX2-A2450	ND	45	200
				LD	55	240	3G3AX-DL2550
				VLD	55	240
		55	3G3RX2-A2550	ND	55	242
				LD	75	280	---
				VLD	75	280	---
	400V급	0.75	3G3RX2-A4007	D	0.75	2.8	3G3AX-DL4007
				LD	1.5	4.3	3G3AX-DL4015
				VLD	1.5	4.3
		1.5	3G3RX2-A4015	D	1.5	4.2
				LD	2.2	5.9	3G3AX-DL4022
				VLD	2.2	5.9
		2.2	3G3RX2-A4022	ND	2.2	5.8
				LD	3.7	8.1	3G3AX-DL4037
				VLD	3.7	8.1
		3.7	3G3RX2-A4037	ND	3.7	9.8
				LD	5.5	13.3	3G3AX-DL4055
				VLD	5.5	13.3
		5.5	3G3RX2-A4055	ND	5.5	15
				LD	7.5	20	3G3AX-DL4075
				VLD	7.5	20
		7.5	3G3RX2-A4075	ND	7.5	21
				LD	11	24	3G3AX-DL4110
				VLD	11	24
		11	3G3RX2-A4110	ND	11	28
LD				15	32	3G3AX-DL4150
VLD				15	32
15		3G3RX2-A4150	ND	15	35
			LD	18.5	41	3G3AX-DL4220
			VLD	18.5	41
18.5		3G3RX2-A4185	ND	18.5	42
			LD	22	47
			VLD	22	47
22		3G3RX2-A4220	ND	22	53
			LD	30	63	3G3AX-DL4300
			VLD	30	63
30		3G3RX2-A4300	ND	30	64
			LD	37	77	3G3AX-DL4370
			VLD	37	77
37		3G3RX2-A4370	ND	37	83
			LD	45	94	3G3AX-DL4450
			VLD	45	94
45		3G3RX2-A4450	ND	45	100
			LD	55	116	3G3AX-DL4550
			VLD	55	116
55		3G3RX2-A4550	ND	55	121
			LD	75	149	---
			VLD	75	149	---

이름	인버터						모델
이름	입력 전원	최대 적용 모터 용량 [kW]	형식	부하 사양 선택	최대 적용 모터 용량 [kW]	정격 입력 전류 [A]	모델
AC 리액터	200V급	0.4	3G3RX2-A2004	ND	0.4	3.3	3G3AX-AL2025
				LD	0.75	3.9
				VLD	0.75	3.9
		0.75	3G3RX2-A2007	ND	0.75	5.5
				LD	1.5	7.2
				VLD	1.5	7.2
		1.5	3G3RX2-A2015	ND	1.5	8.3
				LD	2.2	10.8	3G3AX-AL2055
				VLD	2.2	10.8
		2.2	3G3RX2-A2022	ND	2.2	12
				LD	3.7	13.9
				VLD	3.7	13.9
		3.7	3G3RX2-A2037	ND	3.7	18
				LD	5.5	23	3G3AX-AL2110
				VLD	5.5	23
		5.5	3G3RX2-A2055	ND	5.5	26
				LD	7.5	37
				VLD	7.5	37
		7.5	3G3RX2-A2075	ND	7.5	35
				LD	11	48	3G3AX-AL2220
				VLD	11	48
		11	3G3RX2-A2110	ND	11	51
				LD	15	64
				VLD	15	64
		15	3G3RX2-A2150	ND	15	70
				LD	18.5	80	3G3AX-AL2330
				VLD	18.5	80
		18.5	3G3RX2-A2185	ND	18.5	84
				LD	22	94
				VLD	22	94
		22	3G3RX2-A2220	ND	22	105
				LD	30	120	3G3AX-AL2500
				VLD	30	120
		30	3G3RX2-A2300	ND	30	133
				LD	37	150
				VLD	37	150
		37	3G3RX2-A2370	ND	37	160
				LD	45	186	3G3AX-AL2750
				VLD	45	186
		45	3G3RX2-A2450	ND	45	200
				LD	55	240
				VLD	55	240
		55	3G3RX2-A2550	ND	55	242
				LD	75	280	---
				VLD	75	280	---
	400V급	0.75	3G3RX2-A4007	ND	0.75	2.8	3G3AX-AL4025
				LD	1.5	4.3
				VLD	1.5	4.3
		1.5	3G3RX2-A4015	ND	1.5	4.2
				LD	2.2	5.9	3G3AX-AL4055
				VLD	2.2	5.9
		2.2	3G3RX2-A4022	ND	2.2	5.8
				LD	3.7	8.1
				VLD	3.7	8.1
		3.7	3G3RX2-A4037	ND	3.7	9.8
				LD	5.5	13.3	3G3AX-AL4110
				VLD	5.5	13.3
		5.5	3G3RX2-A4055	ND	5.5	15
				LD	7.5	20
				VLD	7.5	20
		7.5	3G3RX2-A4075	ND	7.5	21
				LD	11	24	3G3AX-AL4220
				VLD	11	24
		11	3G3RX2-A4110	ND	11	28
LD				15	32
VLD				15	32
15		3G3RX2-A4150	ND	15	35
			LD	18.5	41	3G3AX-AL4330
			VLD	18.5	41
18.5		3G3RX2-A4185	ND	18.5	42
			LD	22	47
			VLD	22	47
22		3G3RX2-A4220	ND	22	53
			LD	30	63	3G3AX-AL4500
			VLD	30	63
30		3G3RX2-A4300	ND	30	64
			LD	37	77
			VLD	37	77
37		3G3RX2-A4370	ND	37	83
			LD	45	94	3G3AX-AL4750
			VLD	45	94
45		3G3RX2-A4450	ND	45	100
			LD	55	116
			VLD	55	116
55		3G3RX2-A4550	ND	55	121
			LD	75	149	---
			VLD	75	149	---

이름	사양	형식
PG 옵션 유닛	위치 또는 주파수 제어	3G3AX-RX2-PG01
디지털 오퍼레이터 연결 케이블	RJ45 커넥터, EIA568 호환 케이블 (UTP 카테고리 5), 케이블 길이 1m	3G3AX-OPCN1
디지털 오퍼레이터 연결 케이블	RJ45 커넥터, EIA568 호환 케이블 (UTP 카테고리 5), 케이블 길이 3m	3G3AX-OPCN3

소프트웨어

FA 통합 툴 패키지 CX-One

제품 명칭	사양서			형식
제품 명칭		라이센스 수	미디어	형식
FA 통합 툴 패키지 CX-One Ver.4. []	CX-One은 OMRON PLC 및 컴포넌트용 지원 소프트웨어를 통합한 소프트웨어 패키지입니다. 다음의 OS에서 작동합니다. - Windows XP (Service Pack3 이후 32bit 버전) - Windows Vista (32bit 버전 / 64bit 버전) - Windows 7 (32bit 버전 / 64bit 버전) - Windows 8 (32bit 버전 / 64bit 버전) - Windows 8.1 (32bit 버전 / 64bit 버전) - Windows 10 (32bit버전 / 64bit 버전) CX-One Ver.4. □에는 CX-Drive Ver.3. □이 포함됩니다. 자세한 내용은 CX-One 카탈로그를 참조하십시오.	1 라이센스 *	DVD	CXONE-AL01D-V4

* 라이센스가없는 다중 라이센스 (3, 10, 30 또는 50 라이센스) 및 라이센스가없는 DVD 미디어는 CX-One에서도 사용할 수 있습니다.
참고 : RX2 시리즈는 CX-Drive 버전 3.0 이상에서 지원됩니다.

Specifications

성능 사양

인버터 3G3RX2

3 상 200V 클래스

초 경부하 정격 (VLD) / 경부하 정격 (LD) / 표준 정격 (ND)
　

3G3RX2-A2 [] [] [] [] []				A2004	A2007	A2015	A2022	A2037
적용 모터(4 극) 용량 (kW)			VLD	0.75	1.5	2.2	3.7	5.5
			LD	0.75	1.5	2.2	3.7	5.5
			ND	0.4	0.75	1.5	2.2	3.7
출력	정격 출력 전류 (A)		VLD	4.4	8.0	10.4	15.6	22.8
			LD	3.7	6.3	9.4	12.0	19.6
			ND	3.2	5.0	8.0	11.0	17.5
	과부하 전류 정격		VLD	110 % 60 초 / 120 % 3 초
			LD	120 % 60 초 / 150 % 3 초
			ND	150 % 60 초 / 200 % 3 초
	정격 출력 전압			3 상 (3 선식) 200 ~ 240V (수신 전압에 따라 다름)
	정격 용량 (kVA)	200V	VLD	1.5	2.8	3.6	5.4	7.9
			LD	1.3	2.2	3.3	4.2	6.8
			ND	1.1	1.7	2.8	3.8	6.1
		240V	VLD	1.8	3.3	4.3	6.5	9.5
			LD	1.5	2.6	3.9	5.0	8.1
			ND	1.3	2.1	3.3	4.6	7.3
입력	*정격 입력 전류 (A) 1**		VLD	5.2	9.5	12.4	18.6	27.1
			LD	4.4	7.5	11.2	14.3	23.3
			ND	3.8	6.0	9.5	13.1	20.8
	정격 입력 교류 전압			제어 전원 : 전원 단상 200 ~ 240 V / 허용 변동폭 170 ~ 264 V, 50 Hz (허용 변동폭 : 47.5 ~ 52.5 Hz) / 60 Hz (허용 변동폭 : 57 ~ 3Hz)
	정격 입력 교류 전압			주회로 전원 : 3 상 (3 선식) 200 ~ 240V / 허용 변동폭 170 ~ 264V, 50Hz (허용 변동폭 : 47.5 ~ 52.5Hz) / 60Hz (허용 변동폭 : 57 ~ 63Hz )
	*전원 공급 장치 용량 (kVA) 2**		VLD	2.0	3.6	4.7	7.1	10.3
			LD	1.7	2.9	4.3	5.4	8.9
			ND	1.5	2.3	3.6	5.0	7.9
*캐리어 주파수 작동 범위 3**			VLD	0.5 ~ 10.0 kHz
			LD	0.5 ~ 12.0 kHz
			ND	0.5 ~ 16.0 kHz
*모터 시동 토크 4**				200 % / 0.3 Hz
제동	회생 제동			BRD 회로 내장 (방전 저항 별도 설치)
제동	연결 가능한 최소 저항 값 (Ω)			50	50	35	35	35
치수	높이 (mm)			255	255	255	255	255
	너비 (mm)			150	150	150	150	150
	깊이 (mm)			140	140	140	140	140
보호 구조				IP20 * 5 / UL 개방형
대략 질량 (kg)				3	3	3	3	3

3G3RX2-A2 [] [] [] [] []				A2055	A2075	A2110	A2150	A2185
적용 모터 (4 극) 용량 (kW)			VLD	7.5	11	15	18.5	22
			LD	7.5	11	15	18.5	22
			ND	5.5	7.5	11	15	18.5
출력	정격 출력 전류 (A)		VLD	33.0	46.0	60.0	80.0	93.0
			LD	30.0	40.0	56.0	73.0	85.0
			ND	25.0	32.0	46.0	64.0	76.0
	과부하 전류 정격		VLD	110 % 60 초 / 120 % 3 초
			LD	120 % 60 초 / 150 % 3 초
			ND	150 % 60 초 / 200 % 3 초
	정격 출력 전압			3 상 (3 선식) 200 ~ 240V (수신 전압에 따라 다름)
	정격 용량 (kVA)	200V	VLD	11.4	15.9	20.8	27.7	32.2
			LD	10.4	13.9	19.4	25.3	29.4
			ND	8.7	11.1	15.9	22.2	26.3
		240V	VLD	13.7	19.1	24.9	33.3	38.7
			LD	12.5	16.6	23.3	30.3	35.3
			ND	10.4	13.3	19.1	26.6	31.6
입력	*정격 입력 전류 (A) 1**		VLD	39.3	54.8	71.4	95.2	110.7
			LD	35.7	47.6	66.7	86.9	101.2
			ND	29.8	38.1	54.8	76.2	90.5
	정격 입력 교류 전압			제어 전원 : 전원 단상 200 ~ 240 V / 허용 변동폭 170 ~ 264 V, 50 Hz (허용 변동폭 : 47.5 ~ 52.5 Hz) / 60 Hz (허용 변동폭 : 57 ~ 63 Hz)
	정격 입력 교류 전압			주회로 전원 : 3 상 (3 선식) 200 ~ 240V / 허용 변동폭 170 ~ 264V, 50Hz (허용 변동폭 : 47.5 ~ 52.5Hz) / 60Hz (허용 변동폭 : 57 ~ 63Hz )
	전원 공급 장치 용량 (kVA) * 2		VLD	15.0	20.9	27.2	36.3	42.2
			LD	13.6	18.1	25.4	33.1	38.6
			ND	11.3	14.5	20.9	29.0	34.5
*캐리어 주파수 작동 범위 3**			VLD	0.5 ~ 10.0 kHz
			LD	0.5 ~ 12.0 kHz
			ND	0.5 ~ 16.0 kHz
*모터 시동 토크 4**				200 % / 0.3 Hz
제동	회생 제동			BRD 회로 부착 (방전 저항 별도 설치)
제동	연결할 수있는 최소 저항 값(Ω)			16	10	10	7.5	7.5
치수	높이 (mm)			260	260	260	390	390
	너비 (mm)			210	210	210	245	245
	깊이 (mm)			170	170	170	190	190
보호 구조				IP20 * 5 / UL 개방형
대략 질량 (kg)				6	6	6	10	10

3G3RX2-A2 [] [] [] [] []				A2220	A2300	A2370	A2450	A2550
적용 모터 (4 극) 용량 (kW)			VLD	30	37	45	55	75
			LD	30	37	45	55	75
			ND	22	30	37	45	55
출력	정격 출력 전류 (A)		VLD	124	153	185	229	295
			LD	113	140	169	210	270
			ND	95.0	122	146	182	220
	과부하 전류 정격		VLD	110 % 60 초 / 120 % 3 초
			LD	120 % 60 초 / 150 % 3 초
			ND	150 % 60 초 / 200 % 3 초
	정격 출력 전압			3 상 (3 선식) 200 ~ 240V (수신 전압에 따라 다름)
	정격 용량 (kVA)	200V	VLD	43.0	53.0	64.1	79.3	102.2
			LD	39.1	48.5	58.5	72.7	93.5
			ND	32.9	42.3	50.6	63.0	76.2
		240V	VLD	51.5	63.6	76.9	95.2	122.6
			LD	47.0	58.2	70.3	87.3	112.2
			ND	39.5	50.7	60.7	75.7	91.5
입력	*정격 입력 전류 (A) 1**		VLD	147.6	182.1	220.2	272.6	351.2
			LD	134.5	166.7	201.2	250.0	321.4
			ND	113.1	145.2	173.8	216.7	261.9
	정격 입력 교류 전압			제어 전원 : 전원 단상 200 ~ 240 V / 허용 변동폭 170 ~ 264 V, 50 Hz (허용 변동폭 : 47.5 ~ 52.5 Hz) / 60 Hz (허용 변동폭 57 ~ 63 Hz)
	정격 입력 교류 전압			주회로 전원 : 3 상 (3 선식) 200 ~ 240V / 허용 변동폭 170 ~ 264V, 50Hz (허용 변동폭 : 47.5 ~ 52.5Hz) / 60Hz (허용 변동폭 : 57 ~ 63Hz )
	*전원 공급 장치 용량 (kVA) 2**		VLD	56.3	69.4	83.9	103.9	133.8
			LD	51.3	63.5	76.7	95.3	122.5
			ND	43.1	55.3	66.2	82.6	99.8
*캐리어 주파수 작동 범위 3**			VLD	0.5 ~ 10.0 kHz
			LD	0.5 ~ 12.0 kHz
			ND	0.5 ~ 16.0 kHz
*모터 시동 토크 4**				200 % / 0.3 Hz
제동	회생 제동			BRD 회로 부착 (방전 저항 별도 설치)	회생 제동 유니트 별도 설치
제동	연결할 수있는 최소 저항 값(Ω)			5	---	---	---	---
치수	높이 (mm)			390	540	550	550	700
	너비 (mm)			245	300	390	390	480
	깊이 (mm)			190	195	250	250	250
보호 구조				IP20 * 5 / UL 개방형
대략 질량 (kg)				10	22	33	33	47

* 1 정격 입력 전류는 정격 전류 출력시의 값입니다. 전원측의 임피던스(배선 차단기 입력 리액터 옵션 등)에 따라 값이 달라집니다.
* 2. 전원 설비 용량은 220V 출력 전류 정격 출력시의 값입니다. 전원측의 임피던스(배선 차단기 입력 리액터 옵션 등)에 따라 값이 달라집니다.
* 3 캐리어 주파수 [bb101] / [bb201] 정격 값 설정은 설명에 따라 내부적으로 제한됩니다.
또한 캐리어 주파수 [bb101] / [bb201] 설정은 (구동하는 최대 출력 주파수 × 10) Hz 이상을 권장합니다. 또한 유도 전동기 (IM) 제어의 경우, V / f 제어 이외의 항목은 캐리어 주파수를 2kHz 이상으로 설정하는 것이 좋습니다. 동기 모터 (SM) / 영구 자석 모터 (PMM) 제어의 경우 캐리어 주파수를 8kHz 이상으로 설정하는 것이 좋습니다.
* 4 표준 모터 ND 정격의 센서리스 벡터 제어 적용시의 값입니다. 토크 특성은 제어 방식과 사용의 모터에 따라 다를 수 있습니다.
* 5. 사내 시험에 의한 자기 선언입니다.

3 상 400V 클래스

초 경부하 정격 (VLD) / 경부하 정격 (LD) / 표준 정격 (ND)　
　

3G3RX2 - [] [] [] [] []				A4007	A4015	A4022	A4037	A4055	A4075
적용 모터 (4 극) 용량 (kW)			VLD	1.5	2.2	3.7	5.5	7.5	11
			LD	1.5	2.2	3.7	5.5	7.5	11
			ND	0.75	1.5	2.2	3.7	5.5	7.5
출력	정격 출력 전류 (A)		VLD	4.1	5.4	8.3	12.6	17.5	25.0
			LD	3.1	4.8	6.7	11.1	16.0	22.0
			ND	2.5	4.0	5.5	9.2	14.8	19.0
	과부하 전류 정격		VLD	110 % 60 초 / 120 % 3 초
			LD	120 % 60 초 / 150 % 3 초
			ND	150 % 60 초 / 200 % 3 초
	정격 출력 전압			3 상 (3 선식) 380 ~ 500V (수신 전압에 따라 다름)
	정격 용량 (kVA)	400V	VLD	2.8	3.7	5.8	8.7	12.1	17.3
			LD	2.1	3.3	4.6	7.7	11.1	15.2
			ND	1.7	2.8	3.8	6.4	10.3	13.2
		500V	VLD	3.6	4.7	7.2	10.9	15.2	21.7
			LD	2.7	4.2	5.8	9.6	13.9	19.1
			ND	2.2	3.5	4.8	8.0	12.8	16.5
입력	*정격 입력 전류 (A) 1**		VLD	4.9	6.4	9.9	15.0	20.8	29.8
			LD	3.7	5.7	8.0	13.2	19.0	26.2
			ND	3.0	4.8	6.5	11.0	17.6	22.6
	정격 입력 교류 전압			제어 전원 : 전원 단상 380 ~ 500V (허용 변동폭 323 ~ 550V), 50Hz (허용 변동폭 : 47.5 ~ 52.5Hz) / 60Hz (허용 변동폭 : 57 ~ 63Hz)
	정격 입력 교류 전압			주회로 전원 : 3 상 (3 선식) 380 ~ 500V (허용 변동폭) 323 ~ 550V, 50Hz (허용 변동폭 : 47.5 ~ 52.5Hz) / 60Hz (허용 변동폭 : 57 ~ 63 Hz)
	*전원 공급 장치 용량 (kVA) 2**		VLD	3.7	4.9	7.5	11.4	15.9	22.7
			LD	2.8	4.4	6.1	10.1	14.5	20.0
			ND	2.3	3.6	5.0	8.3	13.4	17.2
*캐리어 주파수 범위 3**			VLD	0.5 ~ 10.0 kHz
			LD	0.5 ~ 12.0 kHz
			ND	0.5 ~ 16.0 kHz
*모터 시동 토크 4**				200 % / 0.3 Hz
제동	회생 제동			제동 저항 회로 내장 (방전 저항 별도 설치)
제동	연결할 수있는 최소 저항 (Ω)			100	100	100	70	70	35
치수	높이 (mm)			255	255	255	255	260	260
	너비 (mm)			150	150	150	150	210	210
	깊이 (mm)			140	140	140	140	170	170
보호 구조				IP20 * 5 / UL 개방형
대략 질량 (kg)				3	3	3	3	6	6

3G3RX2 - [] [] [] [] []				A4110	A4150	A4185	A4220	A4300	A4370
적용 모터 (4 극) 용량 (kW)			VLD	15	18.5	22	30	37	45
			LD	15	18.5	22	30	37	45
			ND	11	15	18.5	22	30	37
출력	정격 출력 전류 (A)		VLD	31.0	40.0	47.0	62.0	77.0	93.0
			LD	29.0	37.0	43.0	57.0	70.0	85.0
			ND	25.0	32.0	39.0	48.0	61.0	75.0
	과부하 전류 정격		VLD	110 % 60 초 / 120 % 3 초
			LD	120 % 60 초 / 150 % 3 초
			ND	150 % 60 초 / 200 % 3 초
	정격 출력 전압			3 상 (3 선식) 380 ~ 500V (수신 전압에 따라 다름)
	정격 용량 (kVA)	400V	VLD	21.5	27.7	32.6	43.0	53.3	64.4
			LD	20.1	25.6	29.8	39.5	48.5	58.9
			ND	17.3	22.2	27.0	33.3	42.3	52.0
		500V	VLD	26.8	34.6	40.7	53.7	66.7	80.5
			LD	25.1	32.0	37.2	49.4	60.6	73.6
			ND	21.7	27.7	33.8	41.6	52.8	65.0
입력	*정격 입력 전류 (A) 1**		VLD	36.9	47.6	56.0	73.8	91.7	110.7
			LD	34.5	44.0	51.2	67.9	83.3	101.2
			ND	29.8	38.1	46.4	57.1	72.6	89.3
	정격 입력 교류 전압			제어 전원 : 전원 단상 380 ~ 500V (허용 변동폭 323 ~ 550V), 50Hz (허용 변동폭 : 47.5 ~ 52.5Hz) / 60Hz (허용 변동폭 : 57 ~ 63Hz)
	정격 입력 교류 전압			주회로 전원 : 3 상 (3 선식) 380 ~ 500V (허용 변동폭) 323 ~ 550V, 50Hz (허용 변동폭 : 47.5 ~ 52.5Hz) / 60Hz (허용 변동폭 : 57 ~ 63 Hz)
	*전원 공급 장치 용량 (kVA) 2**		VLD	28.1	36.3	42.6	56.3	69.9	84.4
			LD	26.3	33.6	39.0	51.7	63.5	77.1
			ND	22.7	29.0	35.4	43.5	55.3	68.0
*캐리어 주파수 범위 3**			VLD	0.5 ~ 10.0 kHz
			LD	0.5 ~ 12.0 kHz
			ND	0.5 ~ 16.0 kHz
*모터 시동 토크 4**				200 % / 0.3 Hz
제동	회생 제동			제동 저항 회로 내장 (방전 저항 별도 설치)
제동	연결 가능한 최소 저항 값 (Ω)			35	24	24	20	15	15
치수	높이 (mm)			260	390	390	390	540	550
	너비 (mm)			210	245	245	245	300	390
	깊이 (mm)			170	190	190	190	195	250
보호 구조				IP20 * 5 / UL 개방형
대략 질량 (kg)				6	8.5	8.5	8.5	22	31

3G3RX2 - [] [] [] [] []				A4450	A4550	B4750	B4900	B411K	B413K
적용 모터 (4 극) 용량 (kW)			VLD	55	75	90	110	132	160
			LD	55	75	90	110	132	160
			ND	45	55	75	90	110	132
산출	정격 출력 전류 (A)		VLD	116	147	176	213	252	316
			LD	105	135	160	195	230	290
			ND	91.0	112	150	180	217	260
	과부하 전류 정격		VLD	110 % 60 초 / 120 % 3 초
			LD	120 % 60 초 / 150 % 3 초
			ND	150 % 60 초 / 200 % 3 초
	정격 출력 전압			3 상 (3 선식) 380 ~ 500V (수신 전압에 따라 다름)
	정격 용량 (kVA)	400V	VLD	80.4	101.8	121.9	147.6	174.6	218.9
			LD	72.7	93.5	110.9	135.1	159.3	200.9
			ND	63.0	77.6	103.9	124.7	150.3	180.1
		500V	VLD	100.5	127.3	152.4	184.5	218.2	273.7
			LD	90.9	116.9	138.6	168.9	199.2	251.1
			ND	78.8	97.0	129.9	155.9	187.9	225.2
입력	*정격 입력 전류 (A) 1**		VLD	138.1	175.0	209.5	253.6	300.0	376.2
			LD	125.0	160.7	190.5	232.1	273.8	345.2
			ND	108.3	133.3	178.6	214.3	258.3	309.5
	정격 입력 교류 전압			제어 전원 : 전원 단상 380 ~ 500V (허용 변동폭 323 ~ 550V), 50Hz (허용 변동폭 : 47.5 ~ 52.5Hz) / 60Hz (허용 변동폭 : 57 ~ 63Hz)
	정격 입력 교류 전압			주회로 전원 : 3 상 (3 선식) 380 ~ 500V (허용 변동폭) 323 ~ 550V, 50Hz (허용 변동폭 : 47.5 ~ 52.5Hz) / 60Hz (허용 변동폭 : 57 ~ 63 Hz)
	*전원 공급 장치 용량 (kVA) 2**		VLD	105.2	133.4	159.7	193.2	228.6	286.7
			LD	95.3	122.5	145.2	176.9	208.7	263.1
			ND	82.6	101.6	136.1	163.3	196.9	235.9
*캐리어 주파수 범위 3**			VLD	0.5 ~ 10.0 kHz		0.5 내지 8.0 ㎑
			LD	0.5 ~ 12.0 kHz		0.5 내지 8.0 ㎑
			ND	0.5 ~ 16.0 kHz		0.5 ~ 10.0 kHz
*모터 시동 토크 4**				200 % / 0.3 Hz		180 % / 0.3 Hz
제동	회생 제동			회생 제동 유니트 별도 설치
제동	연결할 수있는 최소 저항 (Ω)			10	10	---	---	---	---
치수	높이 (mm)			550	550	700	700	740	740
	너비 (mm)			390	390	390	390	480	480
	깊이 (mm)			250	250	270	270	270	270
보호 구조				IP20 * 5 / UL 개방형		IP00 / UL 개방형
대략 질량 (kg)				31	31	41	41	53	53

*1. 표에 표시된 정격 입력 전류는 정격 전류가 출력 될 때의 값입니다. 값은
전원 공급 장치 (배선, 차단기, 입력 리액터 옵션 등)
* 2의 임피던스에 따라 다릅니다 . 아래 표의 전원 공급 장치 용량은 220V 정격 전류가 출력 될 때의 값입니다. 값
은 전원 공급 장치의 임피던스 (배선, 차단기, 입력 리액터 옵션 등)에 따라 달라집니다
* 3. 반송파 주파수 [bb101] / [bb201]의 정격 값 설정은
설명 에 따라 내부적으로 제한됩니다 . 또한 동등 이상의 값을 설정하는 것이 좋습니다 (주행시 최대 출력 주파수 × 10)
Hz]로 반송파 주파수 [bb101] / [bb201] 설정에 사용됩니다. 또한 유도 전동기 (IM) 제어의 경우,
V / f 제어 대상 이외의 항목에 대해서는 캐리어 주파수를 2kHz 이상으로 설정하는 것이 좋습니다. 의 경우에는
동기 모터 (SM) / 영구 자석 모터 (PMM) 제어 결과 8 kHz에서 반송 주파수를 설정하는 것을 권장
이상이다.
* 4. 센서없는 벡터 제어 값은 표준 모터의 ND 정격에 적용됩니다. 토크 특성은
제어 방법 및 사용 된 모터에 따라 달라질 수 있습니다.
* 5. 자기 선언에 기초.

기능 사양

인버터 본체

항목			사양
제어 방식 (모터 출력)			정현파 PWM 제어 전압 출력 (선간 정현파 변조)
*출력 주파수 범위 1**			0.00 ~ 590.00 Hz
주파수 분해능			최대 주파수에 대한 디지털 지령 ± 0.01 %, 아날로그 지령 ± 0.2 % (25 ° C ± 10 ° C)
주파수 해상도			디지털 설정 : 0.01 Hz 아날로그 설정 : 최대 주파수 / 4000 (Ai1 단자 / Ai2 단자 : 12 bit / 0 ~ +10 V 또는 0 ~ +20 mA, Ai3 단자 12 bit / -10 ~ +10 V)
제어 모드 (주파수 / 전압 계산) * 2			IM	V/f 제어(고정 토크 / 감속 토크 / 자유), 자동 부스트 제어, 캐스케이드 센서리스 벡터 제어, 0 Hz 영역 센서리스 벡터 제어, 센서 부착 벡터 제어
제어 모드 (주파수 / 전압 계산) * 2			SM / PMM	동기화 시작형 스마트 센서리스 벡터 제어, IVMS 시작형 스마트 센서리스 벡터 제어
*속도 변동 3**			± 0.5 % (센서리스 벡터 제어시)
가속 또는 감속 시간			0.00 ~ 3600.00 초 (직선형, S 자형, U 자형, 역 U 자형, ELS형)
디스플레이 모니터			출력 주파수, 출력 전류, 출력 토크, 트립 내력, I / O 단자 상태, I / O 전원 * 4, P-N 전압.
시작 기능			DC 제동, 주파수 수집 시작, 주파수 인입 시작, 전압 감소 시작, 재설정 시작
정지 기능			프리 런 정지, 감속 정지 후 직류 제동 또는 단자 직류 제동 (제동력, 운전 속도 조정)
스톨 방지 기능			과부하 억제 기능, 과전류 억제 기능, 과전압 억제 기능
*보호 기능 5**			과전류 이상, 모터 과부하 이상, 제동 저항기 과부하 이상, 과전압 이상, 메모리 이상, 저전압 이상, 전류 검출 이상, CPU 이상, 외부 트립 이상, USP 이상, 지락 이상, 입전 과전압 이상 , 순시 정전 이상, 온도 검출기 이상, 냉각 팬 회전 수 감속 온도 이상, 온도 이상, 입력 단상 이상, IGBT 이상, 출력 단상 이상, 서미스터 이상, 제동 이상, 저속 측 과부하 이상, 제어기 과부하 이상, RS485 통신 이상 , 조작자 키패드 연결 해제 오류 등
기타 기능			V / f 프리 설정 (7 점), 상한 / 하한 주파수 리미터, 주파수 점프, 곡선 가감 속, 수동 토크 부스트, 절전 운전, 아날로그 출력 조정 기능, 최저 주파수, 캐리어 주파수 조정, 모터 전자 써멀 기능 (자유 설정 가능), 인버터 전자 써멀 기능, 외부 기동 / 종료 (볼륨 / 비율), 주파수 입력 선택, 트립 재시동, 순간 정지 후 재시동, 신호 출력, 초기화 설정, PID 제어, 전원 차단시 자동 감속 오프, 브레이크 제어 기능, 상용 스위칭 기능 (온라인 / 오프라인)을 위한 오토 튜닝.
입력	주파수	LCD 오퍼레이터	화살표 키를 사용하여 파라미터 설정
		*외부 신호 6**	Ai1 / Ai2 단자 (전압 변경시)	0 ~ 10 VDC 전압 입력에 의한 설정 (입력 임피던스 : 10 kΩ)
			Ai1 / Ai2 단자 (전류 변경시)	0 ~ 20 mA 전류 입력에 의한 설정 (입력 임피던스 : 100 Ω)
			Ai3 단자	-10 ~ + 10Vdc 전압 입력에 의한 설정 (입력 임피던스 : 10kΩ)
			다단 속도 단자 (입력 단자 기능 사용)	15 단속
			펄스열 입력 (A / B 단자, 입력 단자 기능 사용)	최대 32kHz × 2
		외부 포트	RS485 시리얼 통신에 의한 설정 (프로토콜 : Modbus-RTU)
	정/역회전 운전/정지	LCD 오퍼레이터	RUN / STOP 키로 실행 (파라미터 설정에 의해 정 회전 / 역 회전이 전환 가능)
		외부 신호	정회전 운전(FW) / 역회전 운전(RV)(입력 단자 기능 할당시) 3와이어 입력 가능(입력 단자 기능 할당시)
		외부 포트	RS485 시리얼 통신에 의한 설정 (프로토콜 : Modbus-RTU (최대 : 115.2kbps)
	입력 단자 기능		11 개의 터미널 (펄스 스트링의 입력은 터미널 A와 B에서 사용 가능)
	입력 단자 기능		FW (정회전) / RV (역회전), CF1-4 (다단속 1-4), SF1-7 (다단속 비트 1-7), ADD (주파수 적립), SCHG (주파수 지령 전환), STA (3선식 시작) / STOP (3선식 정지) / STP (3선식 정지) / F_R (3선식 정/역), AHD (아날로그 지령 유지), FUP (원격 조작 증속) / FDN (원격 조작 감속) /UDC (원격 조작 데이터 클리어), RS (리셋), JG (조깅), DB (외부 전류 제동), 2CH (2단 가/감속), FRS (프리 런 정지), EXT (외부 이상), USP (전원 복구 후 재시동 방지), CS (상용 스위칭), SFT (Soft-lock), BOK (브레이크 체크), OLR (과부하 제한 스위치), KHC (적산 입력 전력 클리어), OKHC (적산 출력 전력 클리어), PID (PID1 사용안함), PIDC (PID1 적분 리셋), PID2 (PID2 사용안함), PIDC2 (PID2 적분 리셋), PIO (PID 출력 전환), SVC1-4 (PID1 다단 목표 값 1-4), PRO (PID 게인 전환)SLEP (SLEEP 조건 성립) / WAKE (WAKE 조건 성립), PRO TRQ1, 2 (토크 제한 1, 2 전환), PPI (P / PI 제어 전환 ), CAS (제어 게인 전환), FOC (예비 여자), ATR (토크 제어 유효), TBS (토크 바이어스 가능), LAC (가속 / 감속도), Mi1-11 (범용 입력 1-11), PCC (펄스 카운터 클리어), ECOM (EzCOM 시작), PRG (프로그램 실행), HLD (가속 / 감속 정지), REN (운전 허가 신호), PLA (펄스열 입력 A), PLB (펄스열 입력 B)
	백업 전원 단자		P + / P- : DC24V 입력 (입력 허용 전압 : 24V ± 10 %)
	STO 입력 단자		2 단자 (동시 입력)
	서미스터 입력 단자		1 단자 (정 온도 계수 / 부 온도 계수 저항 소자 변환 가능)
출력	출력 단자 기능		트랜지스터 출력 5 단자, 1a 접점 릴레이 1 점, 1c 접점 릴레이 1 점
	출력 단자 기능		RUN (운전 중), FA1 ~ 5 (도달 신호), IRDY (운전 준비 완료), FWR (정 회전 운전 중), RVR (역전 운전 중), FREF (주파수 지령 LCD 오퍼레이터), REF (운전 지령 LCD 오퍼레이터 ) SETM (제 2 제어 선택시), AL (알람 신호), MJA (무게 고장 신호) OTQ (오버 토크) * 7 (IP 순간 정전시), UV (부족 전압 중), TRQ (토크 제한 중), IPS (정전 감속 중) RNT (RUN 시간 초과), ONT (전원 ON 시간 초과), THM (전자 서멀 경고), THC (전자 서멀 경고), WAC (콘덴서 수명 예고) WAF (팬 수명 예고), FR (운전 지령 신호), OHF (냉각 핀 가열 예고), LOC / LOC2 (저 전류 신호), OL / OL2 (과부하 예고), BRK (브레이크 해제) 및 BER (브레이크 이상), ZS ( 제로 속도 검출 신호), OD / OD2 (PID 편차 과대), FBV / FBV2 (PID 피드백 비교) NDc (통신 단선), Ai 1Dc / Ai2Dc / Ai3Dc (아날로그 단선 Ai1 / Ai2 / Ai3), WCAi1 / WCAi2 / WCAi3 (윈도우 비교기 Ai1 / Ai2 / Ai3) LOG1 ~ 7 (논리 연산 결과 1 ~ 7), MO1 ~ 7 (범용 출력 1 ~ 7), OVS (수전 전압) 등
	계전기 및 알람 릴레이 (16, AL)
	EDM 출력 단자		STO 진단 출력
	*모니터 출력 단자 8**		파라메타의 모니터 데이터를 선택하여 출력 가능
*EMC 필터 스위칭 9**			EMC 노이즈 필터 사용 가능 (기종에 따라 전환 방법은 다름)
PC 외부 액세스			USB Micro-B
사용 환경	*주위 온도 10**		ND (표준 부하)	-10 ~ 50 ° C
			LD (경부하)	-10 ~ 45 ° C
			VLD (초 경부하)	-10 ~ 40 ° C
	*보관 온도 11**		-20 ~ 65 ° C
	습도		20-90 % RH (결로가 없는 곳)
	*진동 12**		5.9 m / s ⁽²⁾ (0.6 G) 10 Hz~55 : A4220~A2220 / A4007~A2004 2.94 m / s ⁽²⁾ (0.3 G) 10 Hz~55 : A2300~A2550 / A4300~A413K
	*사용 장소 13**		1000m 이하 (부식 가스, 오일 미스트, 먼지가 없는 곳)
부품 수명			주회로 평활 커패시터 설계 수명 10 년
			냉각 팬 설계 수명 10 년 (냉각 팬 탑재 기종) - 먼지가 없을 것
			제어 회로 보드의 기억 소자
*규정 준수 14**			UL, cUL, CE 규격 준수, RCM, 기능 안전 SIL3 / PLe
색			블랙 (Black)
작업 표시			LCD 오퍼레이터 * 15
옵션 슬롯 수			3 포트
기타 옵션			제동 저항, AC 리액터, DC 리액터, 노이즈 필터

* 1 출력 주파수 범위는 제어 방식과 사용하는 모터에 의존합니다. 60Hz를 초과하여 운전하는 경우는 허용 최고 주파수를 모터 메이커에 확인해주십시오.
* 2 제어 모드를 변경하는 경우, 모터 정수의 설정이 적절하지 않으면 원하는 시동 토크를 얻을 수없는, 혹은 여행 할 수 있습니다.
* 3 모터 속도의 가변 영역에 대한 가변 영역은 고객의 시스템 모터의 사용 환경에 따라 달라집니다.
* 4. 입력 전원 · 출력 전력도 참고치 표시이며, 효율 값의 계산 등에는 적합하지 않습니다. 정확한 값을 구하기 위해서는 외부 기기를 사용하십시오.
* 5. 보호 기능 IGBT 오류 [E030]이 발생한 경우, 단락 보호뿐만 아니라 IGBT가 손상된 경우에도 발생합니다. 인버터의 동작 상황에서는 IGBT 오류 대신 과전류 오류 [E001]가 발생하는 경우도 있습니다.
* 6 공장 출하 설정은 Ai1 / Ai2 단자를 전압 및 전류를 스위치로 전환 할 때 입력되는 전압 입력이 9.8V, 전류 입력이 19.8mA를 입력하여 최대 주파수 지령됩니다 . 특성을 변경하고자하는 경우에는 아날로그 시작 엔드 기능을 조정합니다.
* 7 신호 출력 임계 값 조합 모터 파라미터 조정 등에 따라 달라집니다.
* 8 아날로그 전압 모니터, 아날로그 전류 모니터는 아날로그 미터 연결 기준 출력합니다. 연결되는 미터, 아날로그 출력 회로의 편차에 따라 최대 출력 값이 10V 또는 20mA보다 약간 어긋나는 경우가 있습니다. 특성을 변경하려는 경우 Ao1 조정 Ao2 조정 기능으로 조정합니다. 일부 출력 할 수없는 모니터 데이터가 있습니다.
* 9. EMC 필터를 사용하는 경우에는 중성점 접지 전원에 연결하십시오. 누설 전류 증가의 원인이됩니다.
* 10.400V 급 인버터는 500Vac 이하의 입력 전압에서 사용하십시오. 전원 변동에 의해 입력 전압이 500Vac를 초과 할 경우에는 40 ℃ 이하의 주위 온도에서 사용하십시오.
* 11. 저장 온도는 수송 중 온도입니다.
* 12.JIS C 60068-2-6 : 2010 (IEC 60068-2-6 : 2007)의 시험 방법에 따라
* 13. 고도 1000m 이상에서 사용하는 경우, 100m 고도가 올라갈 때마다 기압이 약 1 % 감소합니다. 고도가 100m 상승마다 정격 전류에 대하여 1 %의 전류 디 레이팅을 실시하여 평가를 실시합니다.
* 14. 절연 거리는 UL, CE 규격을 준수
* 15. 시간 기능을 사용하려면 별도의 전지 (CR2032,3V)가 필요합니다. 구입시 LCD 오퍼레이터에는 전지는 들어 있지 않습니다.
