엔코더입력터미널 3단 단자대타입

엔코더입력터미널 3단 단자대타입 요약정보 및 구매

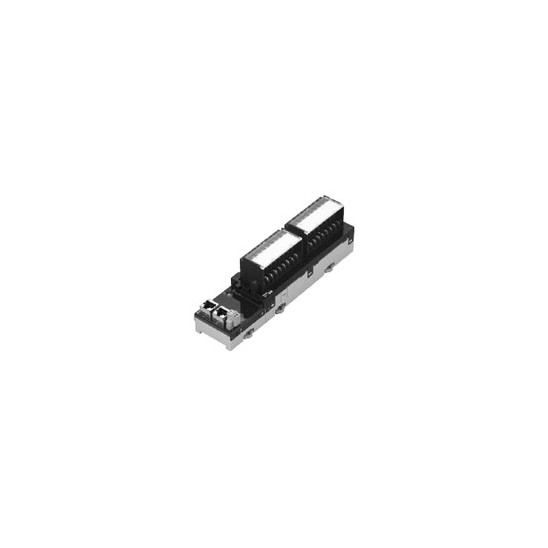

GX-EC0211 / EC0241

▶ 고속으로 정확한 제어를 실현하는 Ether CAT 대응의 엔코더 입력 터미널

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

2개의 카운터를 탑재. 32비트의 범위에서 펄스를 카운트.

입력 펄스 주파수는 최대 4 MHz(라인 드라이버 입력, 4체배).
초고속 네트워크의 EtherCAT 접속에 의해 고속으로  정확한 제어가 가능.

오픈 연결기 입력, 라인 드라이버 입력의 2 종류를 다양한 상품.

외부 래치 입력 2점, 리셋트 입력 1점을 탑재.

노드 어드레스는 로터리 스윗치 설정과 툴 설정 선택 가능.
로터리 스위치 설정의 경우, 간단하게 설정할 수 있어 보수시의 노드 식별도 용이함.

탈착식의 나사 단자대 탑재에 따라 유지보수성이 향상.



Lineup

사양

형식

해외규격

엔코더 입력 터미널

3단 단자대 타입

오픈 컬렉터 입력

2

GX-EC0211

CE

라인 드라이버 입력

2

GX-EC0241

CE

Specifications

 일반 사양

항목

성능

유니트 전원 전압

DC20.4~26.4VDC24V−15~+10%)

I/O전원 전압

DC20.4~26.4VDC24V−15~+10%)

내노이즈성

IEC61000-4-4에 준거 2kV(전원 라인)

내진동

오동작 10~60Hz 진폭폭 0.7mm, 60~150Hz 50m/s2 X,Y,Z 각 방향 80
<릴레이 출력 유니트형  GX-OC1601만>
10~55Hz
복진폭0.7mm

내충격

150m/s2 복진폭 0.7mm
<릴레이 출력 유니트형 GX-OC1601만>
100m/s(3
 6 방향 각 3)

내전압

AC600V (절연 되고 있는 회로 사이)

절연 저항

20MΩ이상(절연 되고 있는 회로 사이)

사용 주위 온도

−10~55

사용 주위 습도

25~85 (결로하지 않을 것)

사용 환경

부식성 가스가 없을 것

보관 온도

−25~65

보관 습도

25~85 (결로하지 않을 것)

단자대 나사 조임토크*

M3(결선용 나사):0.5Nm
M3
(단자대 설치용 나사):0.5Nm

설치 방식

DIN35mm 레일 설치

2단 단자대 및 3단 단자대 타입의 I/O터미널만 해당합니다.






오픈 컬렉터 입력 타입



터미널 사양

항목

사양성능

카운터수

2

입력 신호

카운터 A

카운터 B

카운터 Z

래치 입력 (A/B)

카운터 리셋 입력

카운트 가능 상태 표시

LED표시 (녹)

입력 표시

LED표시(황색

유니트 전원 소비 전류

130mA이하(전원전압DC20.4~26.4V일 때

질량

390g이하



펄스 입력 사양

항목

사양

카운터 A/B

카운터 Z

입력 전압

DC20.4~26.4V
DC24V−15~10%

DC4.5~5.5V
DC5V±5%

DC20.4~26.4V
DC24V−15~10%

DC4.5~5.5V
DC5V±5%

입력 전류

8.4mADC24V시)

8.6mADC5V시)

8.4mADC24V시)

8.6mADC5V시)

ON 전압

19.6V이상

4.5V이상

18.6V이상

4.5V이상

OFF 전압

4V이하

1.5V이하

4V이하

1.5V이하

입력 제한 저항

2.7kΩ

430Ω

2.7kΩ

430Ω

최대 응답 주파수

단상500kHz(위상차이4체배 125kHz

125kHz

필터 변환

없음

없음



래치/리셋 입력 사양

항목

사양

래치 입력(A/B

리셋 입력

내부 I/O커먼선처리

NPN

입력 전압

DC20.4~26.4V

DC20.4~26.4V

입력 임피던스

4.0kΩ

3.3kΩ

입력 전류

5.5mADC24V시)

7mADC24V시)

ON전압/ON전류

DC17.4V이상/3mA이상

DC14.4V이상/3mA이상

OFF 전압/ OFF 전류

DC5V이하/1mA이하

DC5V이하/1mA이하

ON 응답 시간

이하

15μs이하

OFF 응답 시간

이하

90μs이하







라인 드라이버 입력 타입



터미널 사양

항목

사양성능

카운터수

2

입력 신호

카운터  A
카운터   B
카운터   Z
래치 입력(A/B
카운터 리셋 입력

카운트 가능 상태 표시

LED표시(녹

입력 표시

LED표시(황색

유니트 전원 소비 전류

100mA이하(전원 전압 DC20.4~26.4V시)

질량

390g이하



펄스 입력 사양

항목

사양

카운터 A/B

카운터 Z

입력 전압

EIA규격 RS-422-A라인 드라이버 레벨

입력 임피던스

120Ω±5%

“H” 레벨 입력 전압

0.1V

“L” 레벨 입력 전압

−0.1V

히스테리시스 전압

60mV

최대 응답 주파수

단상 4MHz
(위상차이 4체배 1MHz

1MHz

필터 변환

없음



래치/리셋 입력 사항

항목

사양

래치 입력(A/B

리셋 입력

내부 I/O커먼선처리

PNP

입력 전압

DC20.4~26.4V

DC20.4~26.4V

입력 임피던스

4.0kΩ

3.3kΩ

입력 전류

5.5mADC24V일 때

7mADC24V일 때

ON 전압/ON전류

DC17.4V이상/3mA이상

DC14.4V이상/3mA이상

OFF전압/ OFF전류

DC5V이하/1mA이하

DC5V이하/1mA이하

ON응답 시간

이하

15μs이하

OFF응답 시간

이하

90μs이하

Dimensions
GX-EC0211/EC0241
