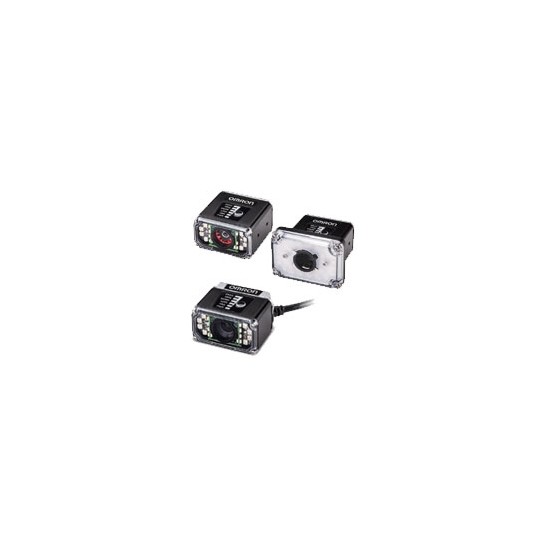

MicroHAWK V430-F | V430-F | V430-F[][][][]03M-[][][] | V430-F[][][][]12M-[][][] | V430-F[][][][]50C-[][][] |
|---|
| 적용 코드 *1 | 바코드 | Code 39, Code 128, BC412, Interleaved 2 of 5, UPC / EAN, Codabar, Code93, Pharmacode, PLANET, Postnet, Japanese Post, Australian Post, Royal Mail, Intelligent Mail, KIX |
|---|
| 2차원 코드 | 데이터 매트릭스 (ECC 0-200), QR 코드, 마이크로 QR 코드, 아즈텍 코드, 도트 코드 |
|---|
| 스택형 코드 | PDF417, MicroPDF417, GS1 데이터바 (복합, 스택) |
|---|
| 읽기 성능*2 | 판독 자릿수 | 상한 없음 (바 너비 및 판독 거리에 따라 다름) |
|---|
| 에이밍 광원 | 2 개의 청색 LED |
|---|
| 조명 | 내부 LED : 화이트 x 4, 적색 x 4 (파장 : 625m) |
|---|
외부 LED :
적색 또는 백색 x 8 | 외부 LED :
적색 또는 백색 x 8
(V430-F[][][][]12M-R[][]의 경우
적색 또는 백색 x 24) | 외부 LED :
백색 x 8 | | 시야·설치 거리 | 자세한 내용은 카탈로그의 판독 범위 섹션을 참조하십시오. |
|---|
| 피치 각도 (α) * 3 | ± 30 ° |
|---|
| 기울기 각도 (β) * 3 | ± 30 ° |
|---|
| 틸트 각도 (γ) * 3 | ± 180 ° |
|---|
이미지

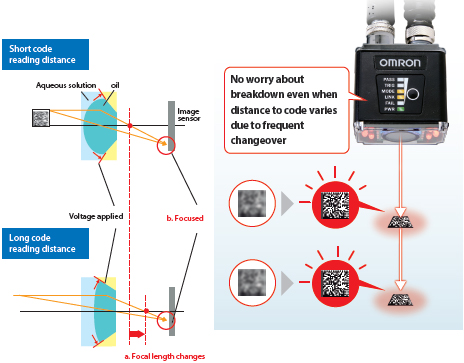

캡처 | 초점 | 자동 렌즈 초점 또는 고정 초점 액체 렌즈
(광 시야 = 5.2mm, 중 시야 = 7.7mm, 좁은 시야 = 16mm, L = 16mm) |
|---|
| 해상도 | 752 (H) x 480 (V) | 1280 (H) x 960 (V) | 2592 (H) x 1944 (V) |
|---|
| 컬러 / 흑백 | 흑백 CMOS | 흑백 CMOS | 컬러 CMOS |
|---|
| 셔터 | 글로벌 셔터 | 글로벌 셔터 | 롤링 셔터 |
|---|
| 초당 프레임 | 52fps | 40fps | 5fps |
|---|
| 노출 시간 | 50 ~ 66,667 μs | 50 ~ 58,825 μs | 50 ~ 66,667 μs |
|---|
| 이미지 로깅 | FTP |
|---|
| 트리거 | 외부 트리거 (에지 또는 레벨), 통신 트리거 (이더넷, RS-232C) |
|---|
| I / O 사양 | 입력 신호 | 트리거 입력; 새로운 마스터 : 양방향, 광 절연, 5-28V 정격 (10VDC @ 28VDC ) |
|---|
| 출력 신호 | 3 개 신호 : 양방향, 광 절연, 1-28V 정격,
(24VDC 에서 ICE <100mA , 사용자에 의해 제한되는 전류) |
|---|
| 통신 | 연결 | RS-232C, 고속, 이더넷 TCP / IP, EtherNet / IP |
|---|
| 이더넷 사양 | 100BASE-TX / 10BASE-T |
|---|
| 표시기 LED | PASS (녹색), TRIG (황색), MODE (황색), LINK (황색), FAIL (적색), PWR (녹색) |
|---|
| 전원 전압 | 5 ~ 30.0VDC, 200mV pp 최대 리플 |
|---|
| 소비 전류 | DC24V에서 0.18A (최대) |
|---|
환경
내성 * 4 | 주변 온도 범위 | 작동 : 0 ~ 45 ° C 보관 : -50 ~ 75 ° C (결빙 또는 결로되지 않을 것) |
|---|
| 주변 습도 범위 | 작동 및 보관 : 5 % ~ 95 % (비 응결) |
|---|
| 주변 환경 | 부식성 가스 없음 |
|---|
| 진동 (내구성) | 단진동 : 10Hz ~ 55Hz, 0.35mm 변위, 20 사이클 / 축.
랜덤 진동 : 20Hz ~ 2000Hz, 6.295Grms, 30 분 / 축 |
|---|
| 충격 (내구성) | 50G, 11ms, 톱니 프로파일. 각 X, Y, Z 축에서 3X |
|---|
| 보호 수준 | IEC 60529 IP65 / IP67 |
|---|
| 무게 | 본체 만 | 약. 68g |
|---|
| 포장 무게 | 약. 174g (포장 포함) |
|---|
| 치수 | 본체 치수 | 44.5 (W) × 44.5 (D) × 25.4 (H) mm |
|---|
| 포장 치수 | 170 (W) × 117 (D) × 86 (H) mm |
|---|
| 부속품 | ReadMeFirst, CE 규정 준수 시트 |
|---|
| LED 안전 표준 | IEC 62471-1 : 2006 위험 면제 그룹 |
|---|
| 안전 기준 | EN 61326-1 : 2013
FCC Part 15, Subpart B (Class B) UL60950-1
RCM, KC, EAC 보류 중 |
|---|
| 재질 | 케이스 | 알루미늄 다이 캐스트, 알루마이트 (검정) |
|---|
| 읽기 창 | 아크릴 |
|---|

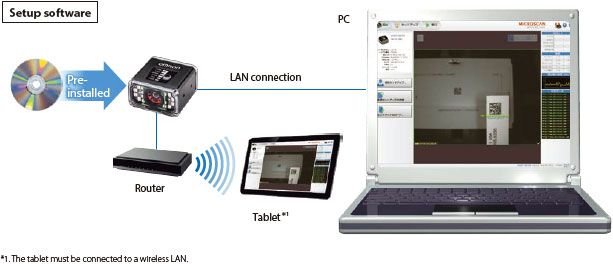

| 소프트웨어 | 웹 링크 |
|---|
*1. 이러한 기호는 Omron의 읽기 기능 검증 표준에 따라 지원됩니다.
Omron 은 각 응용 프로그램에 대해 유효성 검사를 수행 할 것을 권장합니다 .
* 2. 읽기 성능은 특별한 지정 없는 경우 시야의 중앙, 각도 R = ∞로 정의됩니다.
* 3.  * 4. 전기적으로 노이즈가 많은 환경에서는 V430-F 만 노이즈 필터 케이블 (V430-W [] F-[] M)과 함께 사용하여 올바르게 작동하십시오. MicroHAWK V420-F | V420-F | V420-F[][][][]03M-[][][] | V420-F[][][][]12M-[][][] | V420-F[][][][]50C-[][][] |
|---|
| 적용 코드 *1 | 바코드 | Code 39, Code 128, BC412, Interleaved 2 of 5, UPC / EAN, Codabar, Code93, Pharmacode, PLANET, Postnet, Japanese Post, Australian Post, Royal Mail, Intelligent Mail, KIX |
|---|
| 2차원 코드 | 데이터 매트릭스 (ECC 0-200), QR 코드, 마이크로 QR 코드, 아즈텍 코드, 도트 코드 |
|---|
| 스택형 코드 | PDF417, MicroPDF417, GS1 데이터바 (복합, 스택) |
|---|
| 읽기 성능*2 | 판독 자릿수 | 상한 없음 (바 너비 및 판독 거리에 따라 다름) |
|---|
| 에이밍 광원 | 2 개의 청색 LED |
|---|
| 조명 | 내부 LED : 화이트 x 4, 적색 x 4 (파장 : 625m) |
|---|
외부 LED :
적색 또는 백색 x 8 | 외부 LED :
적색 또는 백색 x 8 | 외부 LED :
백색 x 8 | | 시야·설치 거리 | 자세한 내용은 카탈로그의 판독 범위 섹션을 참조하십시오. |
|---|
| 피치 각도 (α) * 3 | ± 30 ° |
|---|
| 기울기 각도 (β) * 3 | ± 30 ° |
|---|
| 틸트 각도 (γ) * 3 | ± 180 ° |
|---|
이미지
캡처 | 초점 | 자동 렌즈 초점 또는 고정 초점 액체 렌즈
(광 시야 = 5.2mm, 중 시야 = 7.7mm, 좁은 시야 = 16mm, L = 16mm) |
|---|
| 해상도 | 752 (H) x 480 (V) | 1280 (H) x 960 (V) | 2592 (H) x 1944 (V) |
|---|
| 컬러 / 흑백 | 흑백 CMOS | 흑백 CMOS | 컬러 CMOS |
|---|
| 셔터 | 글로벌 셔터 | 글로벌 셔터 | 롤링 셔터 |
|---|
| 초당 프레임 | 60fps | 42fps | 5fps |
|---|
| 노출 시간 | 50 ~ 66,667 μs | 50 ~ 58,825 μs | 50 ~ 66,667 μs |
|---|
| 이미지 로깅 | FTP |
|---|
| 트리거 | 외부 트리거 (에지 또는 레벨), 통신 트리거 (이더넷, RS-232C) |
|---|
| I / O 사양 | 입력 신호 | 트리거 입력 : 5-28V 정격 (0.16mA @ 5vdc), 새 마스터 : 5 ~ 28V 정격 (5VDC에서 0.16mA), 기본값 : 3.3V 정격 (0mA @ 3,3V) |
|---|
| 출력 신호 | 3개 신호 : 5V TTL 호환, 10mA 싱크 및 10mA 소스 가능 |
|---|
| 통신 | 연결 | RS-232C, USB 2.0, 이더넷 TCP / IP, EtherNet / IP |
|---|
| 이더넷 사양 | 100BASE-TX / 10BASE-T |
|---|
| 표시기 LED | PASS (녹색), PWR (녹색) |
|---|
| 전원 전압 | 5VDC +/- 5 % |
|---|
| 소비 전류 | 5VDC에서 650mA (최대) |
|---|
환경
내성 * 4 | 주변 온도 범위 | 작동 : 0 ~ 45 ° C 보관 : -50 ~ 75 ° C (결빙 또는 결로되지 않을 것) |
|---|
| 주변 습도 범위 | 작동 및 보관 : 5 % ~ 95 % (비 응결) |
|---|
| 주변 환경 | 부식성 가스 없음 |
|---|
| 진동 (내구성) | 단진동 : 10Hz ~ 55Hz, 0.35mm 변위, 20 사이클 / 축.
랜덤 진동 : 20Hz ~ 2000Hz, 6.295Grms, 30 분 / 축 |
|---|
| 충격 (내구성) | 충격력 150 m / s 2 , 테스트 방향 : 6 방향, 각 3 회 (위 / 아래, 앞 / 뒤, 왼쪽 / 오른쪽) |
|---|
| 보호 수준 | IEC 60529 IP54 |
|---|
| 무게 | 본체 만 | 120g |
|---|
| 포장 무게 | 약. 230g (포장 포함) |
|---|
| 치수 | 본체 치수 | 44.5 (W) × 38.1 (D) × 25.4 (H) mm |
|---|
| 포장 치수 | 170 (W) × 117 (D) × 86 (H) mm |
|---|
| 부속품 | ReadMeFirst, CE 규정 준수 시트 |
|---|
| LED 안전 표준 | IEC 62471-1 : 2006 위험 면제 그룹 |
|---|
| 안전 기준 | EN 61326-1 : 2013
FCC Part 15, Subpart B (Class B) UL60950-1
RCM, KC, EAC 보류 중 |
|---|
| 재질 | 케이스 | 알루미늄 다이 캐스트, 알루마이트 (검정) |
|---|
| 읽기 창 | 아크릴 |
|---|
| 소프트웨어 | 웹 링크 |
|---|
*1. 이러한 기호는 Omron의 읽기 기능 검증 표준에 따라 지원됩니다.
Omron 은 각 응용 프로그램에 대해 유효성 검사를 수행 할 것을 권장합니다 .
* 2. 읽기 성능은 특별한 지정 없는 경우 시야의 중앙, 각도 R = ∞로 정의됩니다.
* 3. * 4. 전기적으로 노이즈가 많은 환경에서는 F430-F 만 노이즈 필터 케이블 (V430-W [] F-[] M)과 함께 사용하여 올바르게 작동하십시오. MicroHAWK V330-F | V330-F | V330-F[][][][]03M-[][][] | V330-F[][][][]12M-[][][] | V330-F[][][][]50C-[][][] |
|---|
| 적용 코드 *1 | 바코드 | Code 39, Code 128, BC412, Interleaved 2 of 5, UPC / EAN, Codabar, Code93, Pharmacode, PLANET, Postnet, Japanese Post, Australian Post, Royal Mail, Intelligent Mail, KIX |
|---|
| 2차원 코드 | 데이터 매트릭스 (ECC 0-200), QR 코드, 마이크로 QR 코드, 아즈텍 코드, 도트 코드 |
|---|
| 스택형 코드 | PDF417, MicroPDF417, GS1 데이터바 (복합, 스택) |
|---|
| 읽기 성능*2 | 판독 자릿수 | 상한 없음 (바 너비 및 판독 거리에 따라 다름) |
|---|
| 에이밍 광원 | 2 개의 청색 LED |
|---|
| 조명 | 내부 LED : 화이트 x 4, 적색 x 4 (파장 : 625m) |
|---|
| 외부 LED : 없음 | 외부 LED : 없음 | 외부 LED : 없음 | | 시야·설치 거리 | 자세한 내용은 카탈로그의 판독 범위 섹션을 참조하십시오. |
|---|
| 피치 각도 (α) * 3 | ± 30 ° |
|---|
| 기울기 각도 (β) * 3 | ± 30 ° |
|---|
| 틸트 각도 (γ) * 3 | ± 180 ° |
|---|
이미지
캡처 | 초점 | 자동 렌즈 초점 또는 고정 초점 액체 렌즈
(광 시야 = 5.2mm, 중 시야 = 7.7mm, 좁은 시야 = 16mm) |
|---|
| 해상도 | 752 (H) x 480 (V) | 1280 (H) x 960 (V) | 2592 (H) x 1944 (V) |
|---|
| 컬러 / 흑백 | 흑백 CMOS | 흑백 CMOS | 컬러 CMOS |
|---|
| 셔터 | 글로벌 셔터 | 글로벌 셔터 | 롤링 셔터 |
|---|
| 초당 프레임 | 60fps | 42fps | 5fps |
|---|
| 노출 시간 | 50 ~ 66,667 μs | 50 ~ 58,825 μs | 50 ~ 66,667 μs |
|---|
| 이미지 로깅 | FTP |
|---|
| 트리거 | 통신 트리거 (이더넷) |
|---|
| I / O 사양 | 입력 신호 | 이더넷 |
|---|
| 출력 신호 | 이더넷 |
|---|
| 통신 | 연결 | 이더넷 TCP / IP |
|---|
| 이더넷 사양 | 100BASE-TX / 10BASE-T |
|---|
| 표시기 LED | PASS (녹색), PWR (녹색) |
|---|
| 전원 전압 | 출처 : 44-57 VDC IEEE802.3af POE |
|---|
| 소비 전류 | 최대 전류 : 0.10A |
|---|
환경
내성 * 4 | 주변 온도 범위 | 작동 : 0 ~ 45 ° C 보관 : -50 ~ 75 ° C (결빙 또는 결로되지 않을 것) |
|---|
| 주변 습도 범위 | 작동 및 보관 : 5 % ~ 95 % (비 응결) |
|---|
| 주변 환경 | 부식성 가스 없음 |
|---|
| 진동 (내구성) | 단진동 : 10Hz ~ 55Hz, 0.35mm 변위, 20 사이클 / 축.
랜덤 진동 : 20Hz ~ 2000Hz, 6.295Grms, 30 분 / 축 |
|---|
| 충격 (내구성) | 50G, 11ms, 톱니 프로파일. 각 X, Y, Z 축에서 3X |
|---|
| 보호 수준 | IEC 60529 IP40 |
|---|
| 무게 | 본체 만 | 72g |
|---|
| 포장 무게 | 약. 180g (포장 포함) |
|---|
| 치수 | 본체 치수 | 40 (W) × 63 (D) × 24 (H) mm |
|---|
| 포장 치수 | 170 (W) × 117 (D) × 86 (H) mm |
|---|
| 부속품 | ReadMeFirst, CE 규정 준수 시트 |
|---|
| LED 안전 표준 | IEC 62471-1 : 2006 위험 면제 그룹 |
|---|
| 안전 기준 | EN 61326-1 : 2013
FCC Part 15, Subpart B (Class B) UL60950-1
RCM, KC, EAC 보류 중 |
|---|
| 재질 | 케이스 | 알루미늄 다이 캐스트, 알루마이트 (검정) |
|---|
| 읽기 창 | 아크릴 |
|---|
| 소프트웨어 | 웹 링크 |
|---|
*1. 이러한 기호는 Omron의 읽기 기능 검증 표준에 따라 지원됩니다.
Omron 은 각 응용 프로그램에 대해 유효성 검사를 수행 할 것을 권장합니다 .
* 2. 읽기 성능은 특별한 지정 없는 경우 시야의 중앙, 각도 R = ∞로 정의됩니다.
* 3. * 4. 전기적으로 노이즈가 많은 환경에서는 F430-F 만 노이즈 필터 케이블 (V430-W [] F-[] M)과 함께 사용하여 올바르게 작동하십시오. *1. 이러한 기호는 Omron의 읽기 기능 검증 표준에 따라 지원됩니다. Omron
은 각 응용 프로그램에 대해 유효성 검사를 수행 할 것을 권장합니다 .
* 2. 달리 명시되지 않는 한 판독 성능은 시야각, 각도 R = ∞로 정의됩니다.
*삼. * 4. 전기적으로 노이즈가 많은 환경에서는 F430-F 만 노이즈 필터 케이블 (V430-W [] F-[] M)과 함께 사용
하여 올바르게 작동하십시오. MicroHAWK V320-F| V320-F | V320-F[][][][]03M-[][][] | V320-F[][][][]12M-[][][] | V320-F[][][][]50C-[][][] |
|---|
| 적용 코드 *1 | 바코드 | Code 39, Code 128, BC412, Interleaved 2 of 5, UPC / EAN, Codabar, Code93, Pharmacode, PLANET, Postnet, Japanese Post, Australian Post, Royal Mail, Intelligent Mail, KIX |
|---|
| 2차원 코드 | 데이터 매트릭스 (ECC 0-200), QR 코드, 마이크로 QR 코드, 아즈텍 코드, 도트 코드 |
|---|
| 스택형 코드 | PDF417, MicroPDF417, GS1 데이터바 (복합, 스택) |
|---|
| 읽기 성능*2 | 판독 자릿수 | 상한 없음 (바 너비 및 판독 거리에 따라 다름) |
|---|
| 에이밍 광원 | 2 개의 청색 LED |
|---|
| 조명 | 내부 LED : 화이트 x 4, 적색 x 4 (파장 : 625m) |
|---|
| 외부 LED : 없음 | 외부 LED : 없음 | 외부 LED : 없음 | | 시야·설치 거리 | 자세한 내용은 카탈로그의 판독 범위 섹션을 참조하십시오. |
|---|
| 피치 각도 (α) * 3 | ± 30 ° |
|---|
| 기울기 각도 (β) * 3 | ± 30 ° |
|---|
| 틸트 각도 (γ) * 3 | ± 180 ° |
|---|
이미지
캡처 | 초점 | 자동 렌즈 초점 또는 고정 초점 액체 렌즈
(광 시야 = 5.2mm, 중 시야 = 7.7mm, 좁은 시야 = 16mm) |
|---|
| 해상도 | 752 (H) x 480 (V) | 1280 (H) x 960 (V) | 2592 (H) x 1944 (V) |
|---|
| 컬러 / 흑백 | 흑백 CMOS | 흑백 CMOS | 컬러 CMOS |
|---|
| 셔터 | 글로벌 셔터 | 글로벌 셔터 | 롤링 셔터 |
|---|
| 초당 프레임 | 60fps | 42fps | 5fps |
|---|
| 노출 시간 | 50 ~ 66,667 μs | 50 ~ 58,825 μs | 50 ~ 66,667 μs |
|---|
| 이미지 로깅 | FTP |
|---|
| 트리거 | 외부 트리거 (에지 또는 레벨), 통신 트리거 (이더넷, RS-232C) |
|---|
| I / O 사양 | 입력 신호 | 트리거 입력 : 5-28V 정격 (0.16mA @ 5vdc), 기본값 : 3.3V 정격 (0mA @ 3,3V) |
|---|
| 출력 신호 | 단일 신호 (스트로브) : 5V TTL 호환, 10mA 싱크 및 10mA 소스 가능 |
|---|
| 통신 | 연결 | USB 2.0 최고 속도 (Ethernet over USB 및 HID), RS-232herNet / IP |
|---|
| 이더넷 사양 | 100BASE-TX / 10BASE-T |
|---|
| 표시기 LED | PASS (녹색), PWR (녹색) |
|---|
| 전원 전압 | 5VDC +/- 5 % |
|---|
| 소비 전류 | 5VDC에서 450mA (최대) |
|---|
환경
내성 * 4 | 주변 온도 범위 | 작동 : 0 ~ 45 ° C 보관 : -50 ~ 75 ° C (결빙 또는 결로되지 않을 것) |
|---|
| 주변 습도 범위 | 작동 및 보관 : 5 % ~ 95 % (비 응결) |
|---|
| 주변 환경 | 부식성 가스 없음 |
|---|
| 진동 (내구성) | 진동 주파수 : 10 ~ 150Hz, 반진폭 : 0.35mm, 진동 방향: X / Y / Z, 스위프 시간 : 8 분 / 카운트, 스위프 카운트 : 10 회 |
|---|
| 충격 (내구성) | 충격력 150 m / s 2, 테스트 방향 : 6 방향, 각 3 회 (위 / 아래, 앞 / 뒤, 왼쪽 / 오른쪽) |
|---|
| 보호 수준 | IEC 60529 IP40 |
|---|
| 무게 | 본체 만 | 59g |
|---|
| 포장 무게 | 약. 166g (포장 포함) |
|---|
| 치수 | 본체 치수 | 52 (W) × 39 (D) × 24 (H) mm |
|---|
| 포장 치수 | 170 (W) × 117 (D) × 86 (H) mm |
|---|
| 부속품 | ReadMeFirst, CE 규정 준수 시트 |
|---|
| LED 안전 표준 | IEC 62471-1 : 2006 위험 면제 그룹 |
|---|
| 안전 기준 | EN 61326-1 : 2013
FCC Part 15, Subpart B (Class B) UL60950-1
RCM, KC, EAC 보류 중 |
|---|
| 재질 | 케이스 | 알루미늄 다이 캐스트, 알루마이트 (검정) |
|---|
| 읽기 창 | 아크릴 |
|---|
| 소프트웨어 | 웹링크 |
|---|
*1. 이러한 기호는 Omron의 읽기 기능 검증 표준에 따라 지원됩니다.
Omron 은 각 응용 프로그램에 대해 유효성 검사를 수행 할 것을 권장합니다 .
* 2. 읽기 성능은 특별한 지정 없는 경우 시야의 중앙, 각도 R = ∞로 정의됩니다.
* 3. * 4. 전기적으로 노이즈가 많은 환경에서는 F430-F 만 노이즈 필터 케이블 (V430-W [] F-[] M)과 함께 사용하여 올바르게 작동하십시오. |
