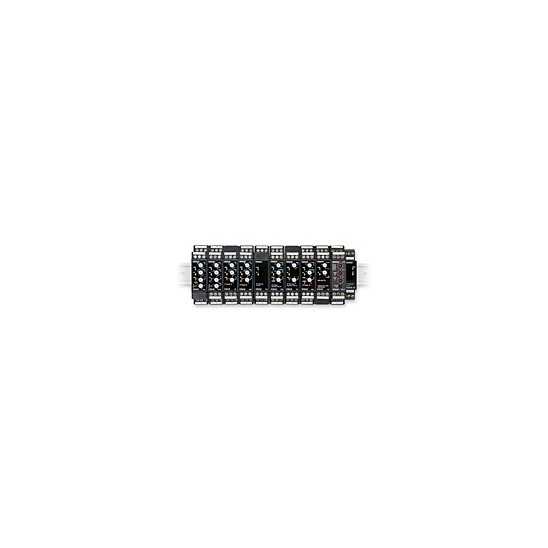

▶ 전원 회로 및 온도 감지, 수위 제어를 실시하는 각종 모니터링 릴레이
▶ DIN 22.5mm/17.5mm 구비

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 전압센서 다음 상품 NX시리즈 EtherCAT 커플러 유니트

상품 상세설명

Features

단상 전류 릴레이 K8AK-AS

과전류 또는 부족 전류 모니터링 가능.

시판 CT (CT 2차측 전류 0 ~ 1A, 0 ~ 5A) 세트로 사용 가능.

수동 복귀, 자동 복귀를 1대로 대응.

기동 잠금 동작 시간을 개별적으로 정정 가능.

출력 접점 1c × 1, AC250V 5A (저항 부하).

출력 접점 / NC 전환 가능.　

LED로 출력 상태 파악 가능.

입력 - 전원 간 절연.

단상 과부족 전류 릴레이 K8AK-AW

과전류 및 부족 전류의 동시 모니터링 가능.

과전류, 부족 전류의 개별 설정 및 개별 출력 가능.

시판 CT (CT 2 차측 전류 0 ~ 1A, 0 ~ 5A)와 세트로 사용 가능.

수동 복귀, 자동 복귀를 1대로 대응.

기동 잠금 동작 시간을 개별적으로 정정 가능.

출력 접점 1c × 2, AC250V 5A (저항 부하).　

LED로 출력 상태를 파악 가능.

입력 - 전원 간 절연.

단상 전압 릴레이 K8AK-VS

과전압 또는 저전압 모니터링 가능.

수동 복귀, 자동 복귀 1대로 대응.

출력 접점 1c × 1, AC250V 5A (저항 부하).

출력 접점 / NC 전환 가능.　

계장용 신호 (0 ~ 10V), 분류기 입력 대응.

LED로 출력 상태 파악 가능.

입력 주파수 40 ~ 500Hz에 대응.

입력 - 전원 간 절연.

단상 과부족 전압 릴레이 K8AK-VW

과전압 및 부족 전압의 동시 모니터링 가능.

과전압, 부족 전압 별도 설정 및 개별 출력 가능.

수동 복귀, 자동 복귀 1대로 대응.

사전 경보 및 감시 모드 탑재.

출력 접점 1c × 2, AC250V 5A (저항 부하).

계장용 신호 (0 ~ 10V), 분류기 입력에 대응.

LED로 출력 상태를 파악 가능.

입력 주파수 40 ~ 500Hz에 대응.

입력 - 전원 간 절연.

역상 결상 릴레이 K8DS-PH

17.5mm 슬림 소형 타입 구비.

인버터 노이즈 내성을 강화.

전원 투입과 동시에, 정상, 역상, 결상을 판별.

모터 운전중 결상 검출 가능.

LED로 출력 상태를 파악 가능.

모터의 역회전 방지 릴레이로 최적.

역상 결상 릴레이 K8AK-PH

인버터 노이즈 내성을 강화.

전원 투입과 동시에, 정상, 역상, 결상을 판별.

모터 운전 중 결상 검출 가능.

AC250V 5A (저항 부하) 2c × 1.

LED로 출력 상태를 파악 가능.

모터의 역전 방지 릴레이로 최적.

삼상 전압 릴레이 K8AK-PW

인버터 노이즈 내성을 강화.

삼상 3 선 · 4 선식 회로의 과 · 부족 전압 모니터링이 가능.

삼상 3 선 · 4 선식 회로에 대한 대응은 딥 스위치에 의한 전환 방식.

출력 접점 1c × 2, AC250V 5A (저항 부하).

과전압 · 저전압을 개별 접점으로 출력 가능.

다양한 국가의 전원 사양에 1대로 대응. (딥 스위치 전환)

LED로 접점 상태를 파악할 수 있습니다.

삼상 전압 + 역상 결상 릴레이 K8AK-PM

인버터 노이즈 내성을 강화.

삼상 3 선 · 4 선식 회로의과 · 부족 전압과 역상 결상 감시를 1대로 가능.

삼상 3 선 · 4 선식 회로에 대한 대응은 딥 스위치에 의한 전환 방식.

출력 접점 1c × 2, AC250V 5A (저항 부하).

과전압 · 저전압을 개별 접점으로 출력 가능.

다양한 국가의 전원 사양에 1대로 대응. (딥 스위치 전환)

LED로 접점 상태를 파악할 수 있습니다.

삼상 불균형 + 역상 결상 릴레이 K8AK-PA

인버터 노이즈 내성을 강화.

삼상 3 선 · 4 선식 회로의 전압 불평형과 역상 결상 감시를 1대로 가능.

삼상 3 선 · 4 선식 회로에 대한 대응은 딥 스위치에 의한 전환 방식.

출력 접점 1c × 1, AC250V 5A (저항 부하).

다양한 국가의 전원 사양에 1대로 대응. (딥 스위치 전환)

LED에서 접점 상태를 파악할 수 있습니다.

온도 경보 K8AK-TH

온도 상승 방지, 이상 온도의 모니터링 가능.

슬림 바디 (22.5mm 폭) 온도 경보 기능을 탑재.

온도 설정은 로터리 딥 스위치로 간단히 설정.

열전대 · 백금 측온 저항체의 멀티 입력 대응.

출력 릴레이 / NC 전환 가능.

LED 표시로 경보 상태 확인 가능.

자기 유지 출력 기능을 탑재.

도전 식 레벨 스위치 K8AK-LS

회로 처리에 의한 자기 유지에서 출력 ON 또는 OFF의 자기 유지 선택이 가능.

동작 저항 10k ~ 100kΩ의 감도 가변형을위한 다양한 액체에 대응 가능.

요동에 의한 릴레이 접점 채터링을 방지.

막대기 압착 단자의 단자 배선.

단선 2.5mm ² × 2 개 또는 1.5mm ² , 전선 막대기 압착 단자 × 2 개 배선 가능.

플로트없이 스위치로 사용할 수 있습니다.

Lineup

※ ◎ 표시 또는 회색배경표기의 기종은 표준재고기종 입니다.무표시 (주문생산기종)의 납기에 대해서는 거래대리점에 문의하십시오.

단상 전류 릴레이 K8AK-AS

단상 전류 릴레이

정정범위	제어 전원 전압	형식 사양
AC/DC2 ~ 20mA AC/DC10 ~ 100mA AC/DC50 ~ 500mA	AC/DC24V	-	K8AK-AS1 24VAC/DC
AC/DC2 ~ 20mA AC/DC10 ~ 100mA AC/DC50 ~ 500mA	AC100-240V	-	K8AK-AS1 100-240VAC
AC/DC0.1 ~ 1A AC/DC0.5 ~ 5A AC/DC0.8 ~ 8A	AC/DC24V	◎	K8AK-AS2 24VAC/DC
AC/DC0.1 ~ 1A AC/DC0.5 ~ 5A AC/DC0.8 ~ 8A	AC100-240V	◎	K8AK-AS2 100-240VAC
AC10 ~ 100A * AC20 ~ 200A *	AC/DC24V	◎	K8AK-AS3 24VAC/DC
AC10 ~ 100A * AC20 ~ 200A *	AC100-240V	◎	K8AK-AS3 100-240VAC

* K8AK-AS3 전용 CT ( K8AC-CT200L 오므론)와 함께 사용하는 전용 제품입니다.(직접 입력은 불가능)

전용 CT

외형	입력 범위	적용 형식	형식 사양
	AC10 ~ 100A AC20 ~ 200A	K8AK-AS3	K8AC-CT200L

시판 CT도 사용 가능 *

외형	CT 2 차 측전류	적용 형식
	AC0 ~ 1A AC0 ~ 5A	K8AK-AS2

* 시판 CT와 함께 사용하는 경우 K8AK-AS2의 과부하 내량에 주의해주십시오.

단상과부족 전류 릴레이 K8AK-AW

단상 전류 릴레이

정정 범위	제어 전원 전압	형식 사양
AC/DC2 ~ 20mA AC/DC10 ~ 100mA AC/DC50 ~ 500mA	AC/DC24V	-	K8AK-AW1 24VAC/DC
AC/DC2 ~ 20mA AC/DC10 ~ 100mA AC/DC50 ~ 500mA	AC100-240V	-	K8AK-AW1 100-240VAC
AC/DC0.1 ~ 1A AC/DC0.5 ~ 5A	AC/DC24V	◎	K8AK-AW2 24VAC/DC
AC/DC0.1 ~ 1A AC/DC0.5 ~ 5A	AC100-240V	◎	K8AK-AW2 100-240VAC
AC10 ~ 100A * AC20 ~ 200A *	AC/DC24V	-	K8AK-AW3 24VAC/DC
AC10 ~ 100A * AC20 ~ 200A *	AC100-240V	◎	K8AK-AW3 100-240VAC

* K8AK-AW3은 전용 CT ( K8AC-CT200L 오므론)와 함께 사용하는 전용 제품입니다.(직접 입력은 불가능)

전용 CT

외형	입력 범위	적용 형식	형식 사양
	AC10 ~ 100A AC20 ~ 200A	K8AK-AW3	K8AC-CT200L

시판 CT도 사용가능 *

외형	CT 2 차 측전류	적용 형식
	AC0 ~ 1A AC0 ~ 5A	K8AK-AW2

* 시판 CT와 함께 사용하면 K8AK-AW2의 과부하 내량에 주의해주십시오.

단상 전압 릴레이 K8AK-VS

단상 전압 릴레이

정정 범위	제어 전원 전압	형식 사양
AC/DC1 ~ 10V AC/DC3 ~ 30V AC/DC15 ~ 150V	AC/DC24V	◎	K8AK-VS2 24VAC/DC
AC/DC1 ~ 10V AC/DC3 ~ 30V AC/DC15 ~ 150V	AC100-240V	-	K8AK-VS2 100-240VAC
AC/DC20 ~ 200V AC/DC30 ~ 300V AC/DC60 ~ 600V	AC/DC24V	-	K8AK-VS3 24VAC/DC
AC/DC20 ~ 200V AC/DC30 ~ 300V AC/DC60 ~ 600V	AC100-240V	◎	K8AK-VS3 100-240VAC

단상과부족 전압 릴레이 K8AK-VW

단상 전압 릴레이

정정 범위	제어 전원 전압	형식 사양
AC/DC1 ~ 10V AC/DC3 ~ 30V AC/DC15 ~ 150V	AC/DC24V	K8AK-VW2 24VAC/DC
AC/DC1 ~ 10V AC/DC3 ~ 30V AC/DC15 ~ 150V	AC100-240V	K8AK-VW2 100-240VAC
AC/DC20 ~ 200V AC/DC30 ~ 300V AC/DC60 ~ 600V	AC/DC24V	K8AK-VW3 24VAC/DC
AC/DC20 ~ 200V AC/DC30 ~ 300V AC/DC60 ~ 600V	AC100-240V	K8AK-VW3 100-240VAC

역상 결상 릴레이 K8DS-PH

기능	정격 입력 전압 *	릴레이 출력	형식
역상 + 결상감시	삼상 3 선 AC200 ~ 480V	1C × 1	◎	K8DS-PH1

* 제어 전원 전압은 정격 입력 전압과 공용입니다.

역상 결상 릴레이 K8AK-PH

기능	정격 입력 전압 *	릴레이 출력	형식
역상 + 결상감시	삼상 3 선 AC200 ~ 480V	2C × 1	◎	K8AK-PH1

* 제어 전원 전압은 정격 입력 전압과 공용입니다.

삼상 전압 릴레이 K8AK-PW

정격 입력 전압 *		형식
삼상 3 선모드	AC200, 220, 230, 240V	◎	K8AK-PW1
삼상 4 선모드	AC115, 127, 133, 138V
삼상 3 선모드	AC380, 400, 415, 480V	◎	K8AK-PW2
삼상 4 선모드	AC220, 230, 240, 277V

참고: 삼상 3 선 · 4 선식 전환, 입력 레인지 전환은 딥스위치로 합니다.
* 제어 전원 전압은 정격 입력 전압과 공용입니다.

삼상 전압 + 역상 결상 릴레이 K8AK-PM

정격입력전압 *		형식
삼상 3 선모드	AC200, 220, 230, 240V	◎	K8AK-PM1
삼상 4 선모드	AC115, 127, 133, 138V
삼상 3 선모드	AC380, 400, 415, 480V	◎	K8AK-PM2
삼상 4 선모드	AC220, 230, 240, 277V

참고삼상 3 선 · 4 선식 전환, 입력 레인지 전환은 딥스위치로 합니다.
* 제어 전원 전압은 정격 입력 전압과 공용입니다.

삼상 불균형 + 역상 결상 릴레이 K8AK-PA

정격 입력 전압 *		형식
삼상 3 선모드	AC200, 220, 230, 240V	K8AK-PA1
삼상 4 선모드	AC115, 127, 133, 138V	K8AK-PA1
삼상 3 선모드	AC380, 400, 415, 480V	K8AK-PA2
삼상 4 선모드	AC220, 230, 240, 277V	K8AK-PA2

참고: 삼상 3 선 · 4 선식 전환, 입력 레인지 전환은 딥스위치로 합니다.
* 제어 전원 전압은 정격 입력 전압과 공용입니다.

온도 경보 K8AK-TH

K8AK-TH (온도 입력 타입)

전원	유형	출력 점수	입력 유형	설정 단위 (설정 범위)	형식
AC100 ~ 240V	온도 입력	1 점 (릴레이)	열전대 / 백금 측온저항체	1 ℃ /゜F 단위설정 (0 ~ 999 ℃ /゜F)	◎	K8AK-TH11S 100-240VAC
AC100 ~ 240V			열전대	10 ℃ / ゜ F 단위설정 *	◎	K8AK-TH12S 100-240VAC
AC/DC24V			열전대 / 백금 측온저항체	1 ℃ /゜F 단위설정 (0 ~ 999 ℃ /゜F)	◎	K8AK-TH11S 240VAC/DC
AC/DC24V			열전대	10 ℃ / ゜ F 단위설정 *	◎	K8AK-TH12S 240VAC/DC

* 설정 범위는 카탈로그를 참조 하십시오.
참고: 주문시 전원 사양을 지정해 주십시오.AC100 ~ 240V 사양과 AC/DC24V 사양은 다른 기종으로 되어 있습니다.

도전식레벨스위치 K8AK-LS

전원전압	형식사양
AC/DC24V	-	K8AK-LS 24VAC/DC
AC100 ~ 240V	◎	K8AK-LS 100-240VAC

옵션 (별매)

전극리테이너

용도	급수라인 등의 일반용도		공간에 제한 있는 경우		고유저항이 낮은 액체		설치가 요구될 때
형식	PS-3S/-4S/-5S (2 선식도사용할수있습니다)		PS-31 SUS304, 300mm		BF-1		BF-3/-5
외관
용도		고온 · 고압 조건이 어려운때		내부식성이 요구될 때		수면까지의 거리가 긴 경우
형식		BS-1		BS-1T		PH-1/-2
외관

전극봉

전극 봉 연결견과, 로크 너트 및 체결 나사 세트는 사용할 수 있습니다.

용도	정화된물, 공업용수, 하수도	정화된물, 공업용수, 하수도, 얇은 알칼리성 용기
형식	F03-60-SUS304	F03-60-SUS316

기타

항목	형식
보호커버 ( PS 또는 BF 용 전극리테이너)	F03-11
부착부 ( PS 용 전극리테이너)	F03-12
세퍼레이터 (전극의 접촉을 방지하기)	F03-14 1P (1 극) F03-14 3P (3 극) F03-14 5P (5 극)

레일 설치용 별매품

지지레일

형식
◎	PFP-100N
◎	PFP-50N

Specifications

단상전류릴레이 K8AK-AS

입력범위

형식사양	레인지 * 1	연결 단자	정정범위	입력 임피던스	입력종별	과부하내량
K8AK-AS1	AC/DC0 ~ 20mA	I1-COM	AC/DC2 ~ 20mA AC/DC10 ~ 100mA AC/DC50 ~ 500mA	약 5Ω	직접입력	최대입력 120 % 연속 150 % 1 초
	AC/DC0 ~ 100mA	I2-COM		약 1Ω	직접입력
	AC/DC0 ~ 500mA	I3-COM		약 0.2Ω	직접입력
K8AK-AS2	AC/DC0 ~ 1A	I1-COM	AC/DC0.1 ~ 1A AC/DC0.5 ~ 5A AC/DC0.8 ~ 8A	약 0.12Ω (소비 : 0.5VA)	직접입력 / 시판 CT
	AC/DC0 ~ 5A	I2-COM		약 0.02Ω (소비 : 1.5VA)	직접입력 / 시판 CT
	AC/DC0 ~ 8A	I3-COM		약 0.02Ω (소비 : 3VA)	-
K8AK-AS3	AC0 ~ 100A	I2-COM	AC10 ~ 100A * 2 AC20 ~ 200A * 2	-	전용 CT 사용	전용 CT ( K8AC-CT200L) 와 조합하여 120 % 연속 200 % 30 초 600 % 1 초 ※ CT1 차측내량
K8AK-AS3	AC0 ~ 200A	I3-COM	AC10 ~ 100A * 2 AC20 ~ 200A * 2	-	전용 CT 사용

* 1. 레인지 연결 단자로 선정합니다.
* 2. K8AK-AS3 전용 CT (K8AC-CT200L)와 조합하여 사용하는 전용제품입니다.(직접 입력 불가)

정격

제어전원전압	절연전원	AC/DC24V AC100-240V
소비전력		AC/DC24V : 2.0VA/1.1W 이하 AC100-240V : 4.6VA 이하
동작값의정정범위 (SV)		정정범위의최대값의 10 ~ 100 % K8AK-AS1 : AC/DC2 ~ 20mA AC/DC10 ~ 100mA AC/DC50 ~ 500mA K8AK-AS2 : AC/DC0.1 ~ 1A (시판 CT 사용가능) AC/DC0.5 ~ 5A (시판 CT 사용가능) AC/DC0.8 ~ 8A K8AK-AS3 : 전용 CT (K8AC-CT200L)와 조합하여 AC10 ~ 100A AC20 ~ 200A
동작값		정정값의 100 % 작동
복귀값정정범위 (HYS.)		동작값의 5 ~ 50 %
복귀방식		수동복귀 / 자동복귀 (전환) ※수동복귀방법 : 전원을 1 초이상 OFF 함
동작시간정정범위 (T)		0.1 ~ 30 초
기동 잠금 시간 정정 범위 (LOCK) ※과전류동작시만유효		0 ~ 30 초 (기동 잠금 타이머는 입력이 정정값의 약 30 % 이상이 된 시점부터 시작) ※과전류 동작시만 유효
LED 표시		PWR : 녹 RY : 황 ALM : 적
입력임피던스		위의 "입력범위"참조
출력형태		1c 접점출력 (NO / NO 딥스위치 전환)
출력접점정격		정격 부하 　저항 부하 　AC250V 5A 　DC30V 5A 접점 전압의 최대값 AC250V, DC30V 접점 전류의 최대값 5A 개폐 용량의 최대값 1250VA, 150W 기계적 수명 1,000 만회 이상 전기적 수명 (AC250V/DC30V 5A) 5 만회 ( AC250V/DC30V 3A) 10 만회
사용주위온도		-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을것)
저장온도		-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을것)
사용주위습도		상대습도 25 ~ 85 % (단, 결로하지 않을것)
보존 습도		상대습도 25 ~ 85 % (단, 결로하지 않을것)
고도		2,000 m 이하
단자나사조임토크		0.49N · m
단자배선방법		추천 전선 　단선 : 2.5mm² 　연선 : AWG # 16, AWG # 18 　　※연선은 절연 슬리브와 봉단자필요 　　※ 2 개 동시 고정가능 추천 봉 단자 　Al 1,5-8BK (AWG # 16 용) 피닉스 컨택트 제품 　Al 1-8RD (AWG # 18 용) 피닉스 컨택트 제품 　Al 0,75-8GY (AWG # 18 용) 피닉스 컨택트 제품
케이스외장컬러		N1.5
케이스재질		PC + ABS
질량		약 150g
설치		DIN 레일 설치
외형치수		22.5 (W) × 90 (H) × 100 (D) mm

성능

허용전압변동범위		정격 전원 전압의 85 ~ 110 %
허용주파수변동범위		50/60Hz ± 5Hz
입력주파수범위		K8AK-AS1-AS2 : DC 입력 또는 AC 입력 (45 ~ 65Hz) K8AK-AS3 : AC 입력 (45 ~ 65Hz)
과부하내량		K8AK-AS1-AS2 : 최대 입력 120 % 연속 150 % 1s K8AK-AS3 : 전용 CT (K8AC-CT200L)와 함께에서 120 % 연속 200 % 30s, 600 % 1s ※ CT1 다음측 내량
반복정밀도	동작값	± 0.5 % FS (at 25 ℃ 65 % RH 정격 전원, DC 및 50/60Hz 사인파 입력시)
	작동시간	± 50ms (at 25 ℃ 65 % RH 정격 전원)
대응규격	규정준수	EN60947-5-1 설치환경 (오염정도 2, 설치 카테고리Ⅲ)
	EMC	EN60947-5-1
	안전규격	UL508 (Recognition), 한국 전파법 (법률제 10564 호), CSA, CCC 신청중.2013 년 9 월 취득예정.
절연저항		20MΩ 이상 　외부단자와 케이스 간 　전원단자와 입력 단자 간 　전원단자와 출력 단자 간 　입력단자와 출력 단자 간
내전압		AC2, 000V 1 분간 　외부단자와 케이스 간 　전원단자와 입력 단자 간 　전원단자와 출력 단자 간 　입력단자와 출력 단자 간
노이즈		1,500 V 전원 단자 공통 / 일반 기동 1ns 구형파 정부 펄스폭 1μs/100ns
내진동		진동수 10 ~ 55Hz 가속도 50m / s² X, Y, Z 각방향 : 5min × 10 스윕
충격		150m / s², 3 축 6 방향 3 회 그러나 릴레이 접점에서는 100m / s²
보호구조		단자부 : IP20

K8AK-AS 2 대 이상의 설치 간격 입력 전류와의 관계 (참고값)

설치 간격 및 입력 전류의 관계는 아래 그림을 참조하십시오.
이 이상의 입력 전류로 사용되면 K8AK의 온도 상승의 관계로 내부 부품의 수명이 단축될 수 있으므로 주의 하시기 바랍니다.

단상 과부족 전류 릴레이 K8AK-AW

입력범위

형식사양	레인지 * 1	연결 단자	정정범위	입력 임피던스	입력종별	과부하내량
K8AK-AW1	AC/DC0 ~ 20mA	I1-COM	AC/DC2 ~ 20mA AC/DC10 ~ 100mA AC/DC50 ~ 500mA	약 5Ω	직접입력	최대입력 120 % 연속 150 % 1 초
	AC/DC0 ~ 100mA	I2-COM		약 1Ω	직접입력
	AC/DC0 ~ 500mA	I3-COM		약 0.2Ω	직접입력
K8AK-AW2	AC/DC0 ~ 1A	I1-COM	AC/DC0.1 ~ 1A AC/DC0.5 ~ 5A	약 0.12Ω (소비 : 0.5VA)	직접입력 / 시판 CT
K8AK-AW2	AC/DC0 ~ 5A	I2-COM	AC/DC0.1 ~ 1A AC/DC0.5 ~ 5A	약 0.02Ω (소비 : 1.5VA)	직접입력 / 시판 CT
K8AK-AW3	AC0 ~ 100A	I2-COM	AC10 ~ 100A * 2 AC20 ~ 200A * 2	-	전용 CT 사용	전용 CT (K8AC-CT200L) 와 조합으로 120 % 연속 200 % 30 초 600 % 1 초 ※ CT1 차측내량
K8AK-AW3	AC0 ~ 200A	I3-COM	AC10 ~ 100A * 2 AC20 ~ 200A * 2	-	전용 CT 사용

* 1. 레인지 연결 단자로 선정합니다.
* 2. K8AK-AW3은 전용 CT (K8AC-CT200L)와 함께 사용하는 전용제품입니다.(직접 입력 불가능)

정격

제어 전원 전압	절연 전원	AC/DC24V AC100-240V
소비 전력		AC/DC24V : 2.0VA/1.1W 이하 AC100-240V : 4.6VA 이하
동작값의 정정 범위 (SV)		정정 범위의 최대값의 10 ~ 100 % K8AK-AW1 : AC/DC2 ~ 20mA AC/DC10 ~ 100mA AC/DC50 ~ 500mA K8AK-AW2 : AC/DC0.1 ~ 1A (시판 CT 사용 가능) AC/DC0.5 ~ 5A (시판 CT 사용 가능) K8AK-AW3 : 전용 CT (K8AC-CT200L)와 조합하여 AC10 ~ 100A AC20 ~ 200A
동작값		정정값의 100 % 작동
복귀값		동작값의 5 % 고정
복귀 방식		수동복귀 / 자동복귀 (전환) ※수동복귀방법 : 전원을 1 초이상 OFF함
동작 시간 정정범위 (T)		0.1 ~ 30 초
기동 잠금 시간 정정 범위 (LOCK) ※과전류 동작시만 유효		0 ~ 30 초 (기동 잠금 타이머는 입력이 정정 값의 약 30 % 이상이 된 시점부터 시작) ※과전류 동작시에만 유효
LED 표시		PWR : 녹 RY : 황 ALM : 적
입력임피던스		위의 "입력범위"참조
출력 형태		1c × 2 접점 출력 (NC 동작)
출력 접점 정격		정격 부하 　저항 부하 　AC250V 5A 　DC30V 5A 접점 전압의 최대값 AC250V, DC30V 접점 전류의 최대값 5A 개폐 용량의 최대값 1250VA, 150W 기계적 수명 1,000 만회이상 전기적 수명 (AC250V/DC30V 5A) 5 만회 ( AC250V/DC30V 3A) 10 만회
사용 주위 온도		-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것)
보존 온도		-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)
사용 주위 습도		상대습도 25 ~ 85 % (단, 결로 하지 않을 것)
보존 습도		상대습도 25 ~ 85 % (단, 결로 하지 않을 것)
고도		2,000 m 이하
단자 나사조임 토크		0.49N · m
단자배선방법		추천전선 　단선 : 2.5mm² 　연선 : AWG # 16, AWG # 18 　　※연선은 절연 슬리브와 봉단자필요 　　※ 2 개 동시 고정가능 추천 봉 단자 　Al 1,5-8BK (AWG # 16 용) 피닉스 컨택트 제품 　Al 1-8RD (AWG # 18 용) 피닉스 컨택트 제품 　Al 0,75-8GY (AWG # 18 용) 피닉스 컨택트 제품
케이스외장컬러		N1.5
케이스재질		PC + ABS
질량		약 150g
설치		DIN 레일설치
외형치수		22.5 (W) × 90 (H) × 100 (D) mm

성능

허용 전압 변동 범위		정격전원전압의 85 ~ 110 %
허용 주파수 변동 범위		50/60Hz ± 5Hz
입력 주파수 범위		K8AK-AW1-AW2 : DC 입력또는 AC 입력 (45 ~ 65Hz) K8AK-AW3 : AC 입력 (45 ~ 65Hz)
과부하 내량		K8AK-AW1-AW2 : 최대입력 120 % 연속 150 % 1s K8AK-AW3 : 전용 CT (K8AC-CT200L)와 함께에서 120 % 연속 200 % 30s, 600 % 1s ※ CT1 다음측 내량
반복 정밀도	동작값	± 0.5 % FS (at 25 ℃ 65 % RH 정격전원, DC 및 50/60Hz 사인파 입력시)
	작동시간	± 50ms (at 25 ℃ 65 % RH 정격전원)
대응 규격	규정준수	EN60947-5-1 설치환경 (오염정도 2, 설치카테고리Ⅲ)
	EMC	EN60947-5-1
	안전규격	UL508 (Recognition), 한국전파법 (법률제 10564 호), CSA, CCC 신청중.2013 년 9 월 취득 예정.
절연 저항		20MΩ 이상 　외부단자와 케이스 간 　전원단자와 입력단자 간 　전원단자와 출력단자 간 　입력단자와 출력단자 간
내전압		AC2, 000V 1 분간 　외부단자와 케이스 간 　전원단자와 입력단자 간 　전원단자와 출력단자 간 　입력단자와 출력단자 간
노이즈		1,500 V 전원 단자 공통 / 일반 기동 1ns 구형파 정부펄스폭 1μs/100ns
내진동		진동수 10 ~ 55Hz 가속도 50m / s² X, Y, Z 각방향 : 5min × 10 스윕
충격		150m / s², 3 축 6 방향 3 회 그러나 릴레이접점은 100m / s²
보호구조		단자부 : IP20

K8AK-AW 2대 이상의 설치 간격 입력전류와의 관계 (참고값)

설치간격 및 입력전류의 관계는 아래 그림을 참조하십시오.
이 이상의 입력 전류로 사용되면 K8AK의 온도상승의 관계로 내부부품의 수명이 단축될 수 있으므로 주의하시기 바랍니다.

단상전압릴레이 K8AK-VS

입력범위

형식사양	레인지 * 1	연결 단자	정정범위	입력 임피던스	과부하내량
K8AK-VS2	AC/DC 0 ~ 10V	V1-COM	AC/DC 1 ~ 10V AC/DC 3 ~ 30V AC/DC 15 ~ 150V	약 120kΩ	레인지의 최대 입력 115 % 연속 125 % 10 초 (AC600V를 넘지 않는 범위에서)
	AC/DC 0 ~ 30V	V2-COM		약 320kΩ
	AC/DC 0 ~ 150V	V3-COM		약 1.6MΩ
K8AK-VS3	AC/DC 0 ~ 200V	V1-COM	AC/DC 20 ~ 200V AC/DC 30 ~ 300V AC/DC 60 ~ 600V	약 1.2MΩ
	AC/DC 0 ~ 300V	V2-COM		약 1.7MΩ
	AC/DC 0 ~ 600V	V3-COM		약 3.1MΩ

* 범위는 연결단자로 선정합니다.

정격

제어전원전압	절연전원	AC/DC24V AC100-240V
소비전력		AC/DC24V : 2.0VA/1.1W 이하 AC100-240V : 4.6VA 이하
동작값의정정범위 (SV)		정정범위의최대값의 10 ~ 100 % K8AK-VS2 : AC/DC1 ~ 10V AC/DC3 ~ 30V AC/DC15 ~ 150V K8AK-VS3 : AC/DC20 ~ 200V AC/DC30 ~ 300V AC/DC60 ~ 600V
동작값		정정값의 100 % 작동
복귀값정정범위 (HYS.)		동작값의 5 ~ 50 %
복귀방식		수동복귀 / 자동복귀 (전환) ※수동복귀방법 : 전원을 1 초이상 OFF
동작시간정정범위 (T)		0.1 ~ 30 초
전원을켤때잠금시간 (LOCK)		1 초 / 5 초딥스위치로전환
LED 표시		PWR : 녹색 RY : 황 ALM : 빨강
입력임피던스		위의 "입력범위"참조
출력형태		1c 접점출력 (NO / 일반 밀폐 딥스위치전환)
출력접점정격		정격부하 　저항부하 　AC250V 5A 　DC30V 5A 접점전압의 최대값 AC250V, DC30V 접점전류의 최대값 5A 개폐용량의 최대 1250VA, 150W 기계적 수명 1,000 만회이상 전기적 수명 (AC250V/DC30V 5A) 5 만번 (AC250V/DC30V 3A) 10 만회
사용주위온도		-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것)
보존온도		-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)
사용주위습도		상대습도 25 ~ 85 % (단, 결로하지 않을 것)
보존습도		상대습도 25 ~ 85 % (단, 결로하지 않을 것)
고도		2,000 m 이하
단자나사조임토크		0.49N · m
단자배선방법		추천전선 　단선 : 2.5mm² 　연선 : AWG # 16, AWG # 18 　　※연선은절연슬리브와봉단자필요 　　※ 2 개동시고정가능 권장봉단자 　Al 1,5-8BK (AWG # 16 용) 피닉스 컨택트 제품 　Al 1-8RD (AWG # 18 용) 피닉스 컨택트 제품 　Al 0,75-8GY (AWG # 18 용) 피닉스 컨택트 제품
케이스외장컬러		N1.5
케이스재질		PC + ABS
질량		약 150g
설치		DIN 레일설치
외형치수		22.5 (W) × 90 (H) × 100 (D) mm

성능

허용전압변동범위		정격전원전압의 85 ~ 110 %
허용주파수변동범위		50/60Hz ± 5Hz
입력주파수범위		40 ~ 500Hz
과부하내량		레인지의최대입력 115 % 연속 125 % 10 초 (AC600V를 넘지 않는 범위에서)
반복정밀도	동작값	± 0.5 % FS (at 25 ℃ 65 % RH 정격전원, DC 및 50/60Hz 사인파 입력시)
	작동시간	± 50ms (at 25 ℃ 65 % RH 정격전원)
대응규격	규정준수	EN60947-5-1 설치환경 (오염정도 2, 설치카테고리Ⅲ)
	EMC	EN60947-5-1
	안전규격	UL508 (Recognition), 한국전파법 (법률제 10564 호), CSA, CCC 신청중.2013 년 9 월 취득 예정.
절연저항		20MΩ 이상 　외부단자와 케이스 간 　전원단자와 입력단자 간 　전원단자와 출력단자 간　 입력단자와 출력단자 간
내전압		AC2, 000V 1 분간 　외부단자와 케이스 간 　전원단자와 입력단자 간 　전원단자와 출력단자 간 　입력단자와 출력단자 간
노이즈		1,500 V 전원단자공통 / 일반 기동 1ns 구형파 정부 펄스폭 1μs/100ns
내진동		진동수 10 ~ 55Hz 가속도 50m / s² X, Y, Z 각방향 : 5min × 10 스윕
충격		150m / s², 3 축 6 방향 3 회 그러나 릴레이 접점은 100m / s²
보호구조		단자부 : IP20

단상과부족전압릴레이 K8AK-VW

입력범위

형식사양	레인지 * 1	연결 단자	정정범위	입력 임피던스	과부하내량
K8AK-VW2	AC/DC0 ~ 10V	V1-COM	AC/DC1 ~ 10V AC/DC3 ~ 30V AC/DC15 ~ 150V	약 120kΩ	레인지의 최대입력 115 % 연속 125 % 10 초 (AC600V를 넘지 않는 범위에서)
	AC/DC0 ~ 30V	V2-COM		약 320kΩ
	AC/DC0 ~ 150V	V3-COM		약 1.6MΩ
K8AK-VW3	AC/DC0 ~ 200V	V1-COM	AC/DC20 ~ 200V AC/DC30 ~ 300V AC/DC60 ~ 600V	약 1.2MΩ
	AC/DC0 ~ 300V	V2-COM		약 1.7MΩ
	AC/DC0 ~ 600V	V3-COM		약 3.1MΩ

* 범위는 연결단자로 선정

정격

제어전원전압	절연전원	AC/DC24V AC100-240V
소비전력		AC/DC24V : 2.0VA/1.1W 이하 AC100-240V : 4.6VA 이하
동작값의 정정 범위 (AL1, AL2)		정정범위의최대값의 10 ~ 100 % K8AK-VW2 : AC/DC1 ~ 10V AC/DC3 ~ 30V AC/DC15 ~ 150V K8AK-VW3 : AC/DC20 ~ 200V AC/DC30 ~ 300V AC/DC60 ~ 600V
동작값		정정값의 100 % 작동
복귀값		동작값의 5 % 고정
복귀방식		수동복귀 / 자동복귀 (전환) ※수동복귀방법 : 전원을 1 초이상 OFF
동작 시간 정정 범위 (T)		0.1 ~ 30 초
전원을 켤때 잠금시간(LOCK)		1 초 / 5 초 (딥스위치로 전환)
LED 표시		PWR : 녹 RY : 황 AL1 : 적 AL2 : 적
입력임피던스		위의 "입력범위"참조
출력형태		1c × 2 접점출력 (NC 동작)
출력접점정격		정격부하 　저항부하 　AC250V 5A 　DC30V 5A 접점전압의 최대값 AC250V, DC30V 접점전류의 최대값 5A 개폐용량의 최대 1250VA, 150W 기계적 수명 1,000 만회이상 전기적 수명 (AC250V/DC30V 5A) 5 만번 (AC250V/DC30V 3A) 10 만회
사용주위온도		-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것)
보존온도		-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)
사용주위습도		상대습도 25 ~ 85 % (단, 결로하지 않을 것)
보존습도		상대습도 25 ~ 85 % (단, 결로하지 않을 것)
고도		2,000 m 이하
단자나사조임토크		0.49N · m
단자배선방법		추천전선 　단선 : 2.5mm² 　연선 : AWG # 16, AWG # 18 　　※연선은 절연 슬리브와 봉단자 필요 　　※ 2 개 동시고정 가능 권장봉단자 　Al 1,5-8BK (AWG # 16 용) 피닉스 컨택트 제품 　Al 1-8RD (AWG # 18 용) 피닉스 컨택트 제품 　Al 0,75-8GY (AWG # 18 용) 피닉스 컨택트 제품
케이스외장컬러		N1.5
케이스재질		PC + ABS
질량		약 150g
설치		DIN 레일설치
외형치수		22.5 (W) × 90 (H) × 100 (D) mm

성능

허용전압변동범위		정격전원전압의 85 ~ 110 %
허용주파수변동범위		50/60Hz ± 5Hz
입력주파수범위		40 ~ 500Hz
과부하내량		레인지의최대입력 115 % 연속 125 % 10 초 (AC600V를 넘지 않는 범위)
반복정밀도	동작값	± 0.5 % FS (at 25 ℃ 65 % RH 정격전원, DC 및 50/60Hz 사인파 입력 시)
	작동시간	± 50ms (at 25 ℃ 65 % RH 정격전원)
대응규격	규정준수	EN60947-5-1 설치환경 (오염정도 2, 설치 카테고리Ⅲ)
	EMC	EN60947-5-1
	안전규격	UL508 (Recognition), 한국 전파법 (법률제 10564 호), CSA, CCC 신청중.2013 년 9 월 취득 예정.
절연저항		20MΩ 이상 　외부단자와 케이스 간 　전원단자와 입력단자 간 　전원단자와 출력단자 간 　입력단자와 출력단자 간
내전압		AC2, 000V 1 분간 　외부단자와 케이스 간 　전원단자와 입력단자 간 　전원단자와 출력단자 간 　입력단자와 출력단자 간
노이즈		1,500 V 전원 단자 공통 / 일반 기동 1ns 구형파 정부 펄스폭 1μs/100ns
내진동		진동수 10 ~ 55Hz 가속도 50m / s² X, Y, Z 각방향 : 5min × 10 스윕
충격		150m / s², 3 축 6 방향 3 회 그러나 릴레이 접점은 100m / s²
보호구조		단자부 : IP20

역상결상릴레이 K8DS-PH

정격

.	K8DS-PH1
정격입력전압	3φ-AC200 ~ 480V (삼상 3 선)
입력소비	약 2.7VA
역상결상동작시간	0.1 초이하
복귀방식	자동복귀
LED 표시	PWR : 녹 RY : 황
출력형태	1c 접점출력 (NC 동작)
출력접점정격	정격부하 　저항부하 　AC250V 5A 　DC30V 5A 접점전압의 최대값 　AC250V DC30V 접점전류의 최대치 5A 개폐용량의 최대 1,250 VA, 150W 기계적수명 1,000 만회 이상 전기적수명 (AC250V/DC30V 5A) 5 만회 ( AC250V/DC30V 3A) 10 만회
사용주위온도	-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것)
보존온도	-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)
사용주위습도	상대습도 25 ~ 85 % (단, 결로하지 않을 것)
보존습도	상대습도 25 ~ 85 % (단, 결로하지 않을 것)
고도	2,000 m 이하
단자나사조임토크	0.49N · m
단자배선방법	추천전선 　단선 : 2.5mm² 　연선 : AWG # 16, AWG # 18 　　※연선은 절연 슬리브와 봉단자 필요 　　※ 2 개동시고정가능 권장봉단자 　Al 1,5-8BK (AWG # 16 용) 피닉스 컨택트 제품 　Al 1-8RD (AWG # 18 용) 피닉스 컨택트 제품 　Al 0,75-8GY (AWG # 18 용) 피닉스 컨택트 제품
케이스외장컬러	N1.5
케이스재질	PC + ABS
질량	약 60g
설치	DIN 레일설치
외형치수	17.5 (W) × 80 (H) × 73 (D) mm

성능

.		K8DS-PH1
입력전압범위		AC200 ~ 480V
입력주파수		50/60Hz
과부하내량		500V 연속
대응규격	규정준수	EN60947-5-1 설치환경 (오염정도 2, 설치카테고리Ⅲ)
	EMC	EN60947-5-1
	안전규격	UL508 (Recognition), 한국전파법 (법률제 10564 호), CSA, CCC 신청중.2013 년 9 월 취득 예정.
절연저항		20MΩ 이상 　외부단자와 케이스 간 　입력단자와 출력단자 간
내전압		AC2, 000V 1 분간 　외부단자와 케이스 간 　입력단자와 출력단자 간
노이즈		1,500 V 전원단자공통 / 일반 기동 1ns 구형파정부펄스폭 1μs/100ns
내진동		진동수 10 ~ 55Hz 가속도 50m / s² X, Y, Z 각방향 : 5min × 10 스윕
충격		150m / s², 3 축 6 방향 3 회 그러나릴레이접점은 100m / s²
보호구조		단자부 : IP20

K8DS-PH를 2 대이상 설치 시 간격 및 주위온도의 관계 (참고값)

설치 간격 및 주위온도의 관계는 아래 그림을 참조하십시오.
이 이상의 주위온도에서 사용 하시면 K8DS의 온도 상승의 관계로 내부 부품의 수명이 단축될 수 있으므로 주의하시기 바랍니다.

역상결상릴레이 K8AK-PH

정격

.	K8AK-PH1
정격입력전압	3φ-AC200 ~ 480V (삼상 3 선)
입력소비	약 4.1VA
역상결상동작시간	0.1 초이하
복귀방식	자동복귀
LED 표시	PWR : 녹 RY : 황
출력형태	2c 접점출력 (NC동작)
출력접점정격	정격부하 　저항부하 　AC250V 5A 　DC30V 5A 접점전압의 최대값 　AC250V DC30V 접점전류의 최대값 5A 최소 적용 부하 DC24V, 40mA 기계적수명 1,000 만회이상 전기적수명 (AC250V/DC30V 5A) 5 만회 (AC250V/DC30V 3A) 10 만회
사용주위온도	-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것)
보존온도	-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)
사용주위습도	상대습도 25 ~ 85 % (단, 결로하지 않을 것)
보존습도	상대습도 25 ~ 85 % (단, 결로하지 않을 것)
고도	2,000 m 이하
단자나사조임토크	0.49N · m
단자배선방법	추천전선 　단선 : 2.5mm² 　연선 : AWG # 16, AWG # 18 　　※연선은 절연 슬리브와 봉단자 필요 　　※ 2 개 동시 고정 가능 권장 봉단자 　Al 1,5-8BK (AWG # 16 용) 피닉스 컨택트 제품 　Al 1-8RD (AWG # 18 용) 피닉스 컨택트 제품 　Al 0,75-8GY (AWG # 18 용) 피닉스 컨택트 제품
케이스외장컬러	N1.5
케이스재질	PC + ABS
질량	약 130g
설치	DIN 레일설치
외형치수	22.5 (W) × 90 (H) × 100 (D) mm

성능

.		K8AK-PH1
입력전압범위		AC200 ~ 480V
입력주파수		50/60Hz
과부하내량		528V 연속
대응규격	규정준수	EN60947-5-1 설치환경 (오염정도 2, 설치카테고리Ⅲ)
	EMC	EN60947-5-1
	안전규격	UL508 (Recognition), 한국전파법 (법률제 10564 호), CSA, CCC 신청중.2013 년 9 월취득예정.
절연저항		20MΩ 이상 　외부단자와 케이스 간 　입력단자와 출력단자 간
내전압		AC2, 000V 1 분간 　외부단자와 케이스 간 　입력단자와 출력단자 간
노이즈		1,500 V 전원 단자 공통 / 일반 기동 1ns 구형파 정부 펄스폭 1μs/100ns
내진동		진동수 10 ~ 55Hz 가속도 50m / s² X, Y, Z 각방향 : 5min × 10 스윕
충격		150m / s², 3 축 6 방향 3 회 그러나 릴레이 접점은 100m / s²
보호구조		단자부 : IP20

K8AK-PH를 2 대이상 설치시 간격 및 주위온도의 관계 (참고값)

설치 간격 및 주위온도의 관계는 아래 그림을 참조하십시오.
이 이상 주위온도에서 사용하시면 K8AK의 온도 상승의 관계로 내부부품의 수명이 단축될 수 있으므로 주의하시기 바랍니다.

삼상전압릴레이 K8AK-PW

정격

정격입력전압	K8AK-PW1	삼상 3 선모드 : AC200, 220,230,240 V 삼상 4 선모드 : AC115, 127,133,138 V
	K8AK-PW2	삼상 3 선모드 : AC380, 400,415,480 V 삼상 4 선모드 : AC220, 230,240,277 V
입력소비		K8AK-PW1 : 약 4.4VA K8AK-PW2 : 약 4.4VA
동작값의 정정범위 (OVER, UNDER)		과전압 　정격 입력 전압에 -30 ~ +25 % 부족전압 　정격 입력 전압에 -30 ~ +25 % ※정격 입력 전압 딥SW로전환가능
동작값		정정값의 100 % 작동
복귀값		동작값의 5 % 고정
복귀방식		자동복귀
동작시간 정정범위 (T)		과부족전압 : 0.1 ~ 30 초
전원을 켤때 잠금시간 (LOCK)		1 초 / 5 초 (딥스위치로전환)
LED 표시		PWR : 녹색 RY : 황 OVER / UNDER : 빨강
출력형태		1c × 2 접점출력 (NC 동작)
출력접점정격		정격부하 　저항부하 　AC250V 5A 　DC30V 5A 접점전압의 최대값 AC250V, DC30V 접점전류의 최대값 5A 개폐용량의 최대 1250VA, 150W 기계적수명 1,000 만회이상 전기적수명 (AC250V/DC30V 5A) 5 만회 ( AC250V/DC30V 3A) 10 만회
사용주위온도		-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것)
보존온도		-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)
사용주위습도		상대습도 25 ~ 85 % (단, 결로하지 않을 것)
보존습도		상대습도 25 ~ 85 % (단, 결로하지 않을 것)
고도		2,000 m 이하
단자나사조임토크		0.49N · m
단자 배선 방법		추천전선 　단선 : 2.5mm² 　연선 : AWG # 16, AWG # 18 　　※연선은 절연 슬리브와 봉단자 필요 　　※ 2 개 동시 고정 가능 권장봉단자 　Al 1,5-8BK (AWG # 16 용) 피닉스 컨택트 제품 　Al 1-8RD (AWG # 18 용) 피닉스 컨택트 제품 　Al 0,75-8GY (AWG # 18 용) 피닉스 컨택트 제품
케이스외장컬러		N1.5
케이스재질		PC + ABS
질량		약 150g
설치		DIN 레일설치
외형치수		22.5 (W) × 90 (H) × 100 (D) mm

성능

입력주파수		50/60Hz
과부하내량		레인지의 최대입력 115 % 연속 125 % 10 초 (AC600V를 넘지 않는 범위에서)
반복정밀도	동작값	± 0.5 % FS (at 25 ℃ 65 % RH 정격전원, DC 및 50/60Hz 사인파 입력시)
	작동시간	± 50ms (at 25 ℃ 65 % RH 정격전원)
대응규격	규정준수	EN60947-5-1 설치환경 (오염정도 2, 설치카테고리Ⅲ)
	EMC	EN60947-5-1
	안전규격	UL508 (Recognition), 한국전파법 (법률제 10564 호), CSA, CCC 신청중.2013 년 9 월 취득 예정.
절연저항		20MΩ 　외부단자와 케이스 간 　입력단자와 출력단자 간
내전압		AC2, 000V 1 분간 　외부단자와 케이스 간 　입력단자와 출력단자 간
노이즈		1,500 V 전원 단자 공통 / 일반 기동 1ns 구형파 정부 펄스폭 1μs/100ns
내진동		진동수 10 ~ 55Hz 가속도 50m / s² X, Y, Z 각방향 : 5min × 10 스윕
충격		150m / s², 3 축 6 방향 3 회 그러나릴레이접점은 100m / s²
보호구조		단자부 : IP20

K8AK-PW를 2 대 이상 설치시 간격 및 주위온도의 관계 (참고값)

설치 간격 및 주위온도의 관계는 아래그림을 참조하십시오.
이 이상 주위온도에서 사용하시면 K8AK의 온도 상승의 관계로 내부부품의 수명이 단축될 수 있으므로 주의하시기 바랍니다.

삼상전압 + 역상결상릴레이 K8AK-PM

정격

정격입력전압	K8AK-PM1	삼상 3 선모드 : AC200, 220,230,240 V 삼상 4 선모드 : AC115, 127,133,138 V
	K8AK-PM2	삼상 3 선모드 : AC380, 400,415,480 V 삼상 4 선모드 : AC220, 230,240,277 V
입력소비		K8AK-PM1 : 약 4.4VA K8AK-PM2 : 약 4.4VA
동작값의 정정범위 (OVER, UNDER)		과전압 　정격 입력 전압에 -30 ~ +25 % 부족전압 　정격 입력 전압에 -30 ~ +25 % ※정격 입력 전압은 딥스위치로 전환가능
동작값		정정값의 100 % 작동
복귀값		동작값의 5 % 고정
복귀방식		자동복귀
동작시간 정정범위 (T)	카부족전압	0.1 ~ 30 초
	역상 / 결상	0.1 초
전원을켤때잠금시간 (LOCK)		1 초 / 5 초 (딥스위치로전 환)
LED 표시		PWR : 녹색 RY : 황 OVER / UNDER : 적
출력형태		1c × 2 접점출력 (NC 동작)
출력접점정격		정격부하 　저항부하 　AC250V 5A　　DC30V 5A 접점전압의 최대값 AC250V, DC30V 접점전류의 최대값 5A 개폐용량의 최대 1250VA, 150W 기계적 수명 1,000 만회이상 전기적 수명 (AC250V/DC30V 5A) 5 만회 ( AC250V/DC30V 3A) 10 만회
사용주위온도		-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것)
보존온도		-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)
사용주위습도		상대습도 25 ~ 85 % (단, 결로하지 않을 것)
보존습도		상대습도 25 ~ 85 % (단, 결로하지 않을 것)
고도		2,000 m 이하
단자나사조임토크		0.49N · m
단자배선방법		추천전선 　단선 : 2.5mm² 　연선 : AWG # 16, AWG # 18　　　※연선은 절연슬리브와 봉단자 필요 　　※ 2 개 동시 고정 가능 권장봉단자 　Al 1,5-8BK (AWG # 16 용) 피닉스 컨택트 제품 　Al 1-8RD (AWG # 18 용) 피닉스 컨택트 제품 　Al 0,75-8GY (AWG # 18 용) 피닉스 컨택트 제품
케이스외장컬러		N1.5
케이스재질		PC + ABS
질량		약 150g
설치		DIN 레일 설치
외형치수		22.5 (W) × 90 (H) × 100 (D) mm

성능

입력주파수		50/60Hz
과부하내량		레인지의 최대 입력 115 % 연속 125 % 10 초 (AC600V를 넘지 않는 범위에서)
반복정밀도	동작값	± 0.5 % FS (at 25 ℃ 65 % RH 정격전원, DC 및 50/60Hz 사인파 입력시)
	작동시간	± 50ms (at 25 ℃ 65 % RH 정격전원)
대응규격	규정준수	EN60947-5-1 설치환경 (오염정도 2, 설치카테고리Ⅲ)
	EMC	EN60947-5-1
	안전규격	UL508 (Recognition), 한국전파법 (법률제 10564 호), CSA, CCC 신청중.2013 년 9 월 취득예정.
절연저항		20MΩ 　외부단자와 케이스 간 　입력단자와 출력단자 간
내전압		AC2, 000V 1 분간 　외부단자와 케이스 간 　입력단자와 출력단자 간
노이즈		1,500 V 전원 단자 공통 / 일반 기동 1ns 구형파 정부 펄스폭 1μs/100ns
내진동		진동수 10 ~ 55Hz 가속도 50m / s² X, Y, Z 각방향 : 5min × 10 스윕
충격		150m / s², 3 축 6 방향 3 회 그러나릴레이접점은 100m / s²
보호구조		단자부 : IP20

K8AK-PM을 2 대 이상 설치 시 간격 및 주위온도의 관계 (참고값)

설치간격 및 주위온도의 관계는 아래그림을 참조하십시오.
이 이상 주위온도에서 사용하시면 K8AK의 온도상승의 관계로 내부부품의 수명이 단축될 수 있으므로 주의하시기 바랍니다.

삼상불균형 + 역상결상릴레이 K8AK-PA

정격

정격입력전압	K8AK-PA1	삼상 3 선모드 : AC200, 220,230,240 V 삼상 4 선모드 : AC115, 127,133,138 V
	K8AK-PA2	삼상 3 선모드 : AC380, 400,415,480 V 삼상 4 선모드 : AC220, 230,240,277 V
입력소비		K8AK-PA1 : 약 4.4VA K8AK-PA2 : 약 4.4VA
동작값의정정범위 (ASY.)		불균형 정정값 (%) = 2 ~ 22 %
동작값		불평형 동작값 = 정격입력전압 × 불균형정정값 (%) 최대전압상 - 최소 전압 위상이 불균형 동작값이상의 전위차 때 작동
복귀값		동작값의 5 % 고정
복귀방식		자동복귀
동작시간 정정범위 (T)	불균형	0.1 ~ 30 초
	역상 / 결상	0.1 초
전원을켤때 잠금시간 (LOCK)		1 초 / 5 초 (딥스위치로 전환)
LED 표시		PWR : 녹색 RY : 황 ALM : 적
출력형태		1c 접점출력 (NC 동작)
출력접점정격		정격부하 　저항부하 　AC250V 5A 　DC30V 5A 접점전압의 최대값 AC250V, DC30V 접점전류의 최대값 5A 개폐용량의 최대 1250VA, 150W 기계적 수명 1,000 만회이상 전기적 수명 (AC250V/DC30V 5A) 5 만회 ( AC250V/DC30V 3A) 10 만회
사용주위온도		-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것)
보존온도		-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)
사용주위습도		상대습도 25 ~ 85 % (단, 결로하지 않을 것)
보존습도		상대습도 25 ~ 85 % (단, 결로하지 않을 것)
고도		2,000 m 이하
단자나사조임토크		0.49N · m
단자배선방법		추천전선 　단선 : 2.5mm² 　연선 : AWG # 16, AWG # 18 　　※연선은 절연 슬리브와 봉단자 필요 　　※ 2 개 동시 고정가능 권장봉단자 　Al 1,5-8BK (AWG # 16 용) 피닉스 컨택트 제품 　Al 1-8RD (AWG # 18 용) 피닉스 컨택트 제품 　Al 0,75-8GY (AWG # 18 용) 피닉스 컨택트 제품
케이스외장컬러		N1.5
케이스재질		PC + ABS
질량		약 130g
설치		DIN 레일설치
외형치수		22.5 (W) × 90 (H) × 100 (D) mm

성능

입력주파수		50/60Hz
과부하내량		레인지의 최대입력 115 % 연속 125 % 10 초 (AC600V를 넘지 않는 범위에서)
반복정밀도	동작값	± 0.5 % FS (at 25 ℃ 65 % RH 정격 전원, 50/60Hz 사인파 입력시)
	작동시간	± 50ms (at 25 ℃ 65 % RH 정격 전원)
대응규격	규정준수	EN60947-5-1 설치 환경 (오염 정도 2, 설치 카테고리Ⅲ)
	EMC	EN60947-5-1
	안전규격	UL508 (Recognition), 한국전파법 (법률제 10564 호), CSA, CCC 신청중.2013 년 9 월 취득 예정.
절연저항		20MΩ 이상 　외부단자와 케이스 간 　입력단자와 출력단자 간
내전압		AC2, 000V 1 분간 　외부단자와 케이스 간 　입력단자와 출력단자 간
노이즈		1500V 전원 단자 공통 / 일반 기동 1ns 구형파 정부 펄스폭 1μs/100ns
내진동		진동수 10 ~ 55Hz 가속도 50m / s² X, Y, Z 각방향 : 5min × 10 스윕
충격		150m / s², 3 축 6 방향 3 회 그러나릴레이접점은 100m / s²
보호구조		단자부 : IP20

K8AK-PA를 2 대 이상 설치 시 간격 및 주위온도의 관계 (참고치)

온도경보 K8AK-TH

정격

항목	전원전압	AC100 ~ 240V 50/60Hz	AC24V 50/60Hz/DC24V
허용전압변동범위		정격전압의 85 ~ 110 %
소비전력		5VA 이하	2W 이하 (DC24V) 4VA 이하(AC24V)
센서입력	K8AK-TH11S	열전대 : K, J, T, E 백금측온저항체 : Pt100, Pt1000
	K8AK-TH12S	열전대 : K, J, T, E, B, R, S, PL Ⅱ
출력릴레이		1c 릴레이 × 1 (AC250V 5A 저항부하)
외부입력 (래치 재설정용)	유접점입력	ON : 1kΩ 이하 OFF : 100kΩ 이상
	무접점입력	ON : 잔류전압 1.5V 이하 OFF : 누설전류 0.1mA 이하
	유출전류 : 약 10mA
설정방법		로터리타입딥스위치설정 (3 연)
LED 표시		전원 (PWR) : 녹색 LED, 릴레이출력 (ALM) : 적색 LED
기타기능		경보모드 (상한 / 하한경보) 출력의기본적인 ON / OFF 전환해 출력래치기능설정보호기능 온도단위℃ /゜F
사용주위온도		-20 ~ +55 ℃ (단, 결로 또는 결빙하지 않을 것)
사용주위습도		상대습도 25 ~ 85 %
보존온도		-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)

성능

측정정확도		설정범위의 ± 1 %
히스테리시스폭		2 ℃
출력릴레이		1C 접점출력 AC250V/DC30V 5A (저항 부하) 전기적 수명 5 만 시간 AC250V/DC30V 3A (저항 부하) 전기적 수명 10 만 회
샘플링주기		100ms
절연저항		충전부단자와 노출된 비충전부 사이 : 20MΩ (500V) 충전부단자 상호 간 (입력 - 출력 - 전원단자 간) : 20MΩ (500V) 접점사이 (개방) : 20MΩ (500V)
내전압		AC2, 300V 50 또는 60Hz 1min (다른극충전 부단자)
내진동		10 ~ 55Hz 50mm / s²3 축방향 5min × 10 스윕
충격		150m / s²(단, 릴레이 접점은 100m / s²) 3 축 6 방향각 3 회
질량		약 160g
보호구조		단자부 : IP20
메모리보호		비휘발성 메모리 (쓰기횟수 : 100 만회)
대응규격	규정준수	EN61010-1　 설치환경 (오염정도 2, 설치카테고리Ⅱ)
	EMC	EN61326-1
	안전규격	UL61010-1, 한국전파법 (법률제 10564 호), CSA 신청중.2013 년 9 월 취득 예정.
단자나사조임토크		0.49N · m
압착단자		단선 2.5mm²× 2 개, 절연 슬리브 부착 압착 단자 1.5mm²× 2, 동시 고정 가능
케이스외장컬러		N1.5
케이스재질		PC + ABS
설치		DIN 레일설치
외형치수		22.5 (W) × 90 (H) × 100 (D) mm

설정범위

K8AK-TH11S

℃선택시

° F 선택시

K8AK-TH12S

℃선택시

° F 선택시

온도입력범위

TH11S	℃		° F
입력종별	하한	상한	하한	상한
K	-20	1019	-40	1039
J	-20	870	-40	1039
T	-20	420	-40	740
E	-20	620	-40	1039
Pt100	-20	870	-40	1039
Pt1000	-20	870	-40	1039
-	-	-	-	-
-	-	-	-	-
TH12S	℃		° F
입력종별	하한	상한	하한	상한
K	-20	1320	-40	2340
J	-20	870	-40	1540
T	-20	420	-40	740
E	-20	620	-40	1140
B	0	1820	0	3240
R	-20	1720	-40	3040
S	-20	1720	-40	3040
PL Ⅱ	-20	1320	-40	2340

도전식레벨스위치 K8AK-LS

정격

정격전압	AC24V 또는 DC24V 50/60Hz　 AC100 ~ 240V 50/60Hz
전극사이의전압	5V pp (약 20Hz)
소비전력	AC/DC24V : 2.0VA/1.1W 이하 AC100-240V : 4.6VA 이하
동작저항값	10kΩ ~ 100kΩ (가변)
복귀저항값	250kΩ 이하
응답시간	약 0.1 ~ 10s (가변)
사용케이블의길이	100m 이하 (완전 절연 처리된 600V 0.75mm²3 심 캡타이어 케이블)
LED 표시	PWR : 녹 RY : 황
출력접점정격	정격부하 　저항부하 　AC250V 5A 　DC30V 5A 접점전압의 최대값 AC250V, DC30V 접점전류의 최대값 5A 개폐용량의 최대 1250VA, 150W 기계적 수명 1,000 만회이상 전기적 수명 (AC250V/DC30V 5A) 5 만회 ( AC250V/DC30V 3A) 10 만회
사용주위온도	-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것)
보존온도	-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)
사용주위습도	상대습도 25 ~ 85 % (단, 결로하지 않을 것)
보존습도	상대습도 25 ~ 85 % (단, 결로하지 않을 것)
정면도	2,000 m 이하
단자나사조임토크	0.49N · m
케이스외장컬러	N1.5
케이스재질	PC + ABS
질량	약 150g
설치	DIN 레일설치
외형치수	22.5 (W) × 90 (H) × 100 (D) mm

성능

허용전압변동범위	정격전압의 85 % ~ 110 %
설치환경	설치카테고리Ⅱ오염도 : 2
적용규격	EN61010-1
안전규격	EN60664-1, UL508 (Recognition), 한국전파법 (법률제 10564 호), CSA, CCC 신청중.2013 년 9 월 취득 예정.
EMC	EN61326-1
절연저항	20MΩ 이상 　외부단자와 케이스 간 　전원단자와 입력단자 간 　전원단자와 출력단자 간 　입력단자와 출력단자 간
내전압	AC2, 000V 1 분간 　외부단자와 케이스 간 　전원단자와 입력단자 간 　전원단자와 출력단자 간　 입력단자와 출력단자 간
노이즈	1,500 V 전원 단자 공통 / 일반 기동 1ns 구형파 정부 펄스 폭 1μs/100ns
내진동	진동수 10 ~ 55Hz 가속도 50m / s² X, Y, Z 각방향 : 5min × 10 스윕
충격	150m / s²　3 축 6 방향각 3 회 그러나릴레이접점은 100m / s²
보호구조	단자부 : IP20

Dimensions

(단위 : mm)

단상 전류 릴레이 K8AK-AS

단상 전류 릴레이
K8AK-AS1
K8AK-AS2
K8AK-AS3

전용 CT
K8AC-CT200L

참고 전용 CT는 K8AK-AS3와 함께 사용하는 전용 제품입니다.
　　결선에서는 단자 k 및 단자 l을 배선하십시오. (단자 kt 및 단자 lt는 사용하지 않습니다.)

단상 과부족 전류 릴레이 K8AK-AW

단상 전류 릴레이
K8AK-AW1
K8AK-AW2
K8AK-AW3

전용 CT
K8AC-CT200L

참고 전용 CT는 K8AK-AW3와 함께 사용하는 전용 제품입니다.
결선에서는 단자 k 및 단자 l을 배선하십시오. (단자 kt 및 단자 lt는 사용하지 않습니다.)

단상 전압 릴레이 K8AK-VS

단상 전압 릴레이
K8AK-VS2
K8AK-VS3

단상 과부족 전압 릴레이 K8AK-VW

단상 전압 릴레이
K8AK-VW2
K8AK-VW3

역상 결상 릴레이 K8DS-PH

역상 결상 릴레이
K8DS-PH1

역상 결상 릴레이 K8AK-PH

역상 결상 릴레이
K8AK-PH1

삼상 전압 릴레이 K8AK-PW

삼상 전압 릴레이
K8AK-PW1
K8AK-PW2

삼상 전압 + 역상 결상 릴레이 K8AK-PM

삼상 전압 + 역상 결상 릴레이
K8AK-PM1
K8AK-PM2

삼상 불균형 + 역상 결상 릴레이 K8AK-PA

삼상 불균형 + 역상 결상 릴레이
K8AK-PA1
K8AK-PA2

온도 경보 K8AK-TH

본체
K8AK-TH

도전 식 레벨 스위치 K8AK-LS

K8AK-LS

레일 설치용 별매 품

지지 레일
PFP-100N
PFP-50N

* ()는 PFP-50N의 치수입니다.

모니터링 릴레이

회원메뉴

쇼핑몰 검색

모니터링 릴레이 요약정보 및 구매

상품 상세설명

단상 전류 릴레이 K8AK-AS

과전류 또는 부족 전류 모니터링 가능.

시판 CT (CT 2차측 전류 0 ~ 1A, 0 ~ 5A) 세트로 사용 가능.

수동 복귀, 자동 복귀를 1대로 대응.

기동 잠금 동작 시간을 개별적으로 정정 가능.

출력 접점 1c × 1, AC250V 5A (저항 부하).

출력 접점 / NC 전환 가능.

LED로 출력 상태 파악 가능.

입력 - 전원 간 절연.

단상 과부족 전류 릴레이 K8AK-AW

과전류 및 부족 전류의 동시 모니터링 가능.

과전류, 부족 전류의 개별 설정 및 개별 출력 가능.

시판 CT (CT 2 차측 전류 0 ~ 1A, 0 ~ 5A)와 세트로 사용 가능.

수동 복귀, 자동 복귀를 1대로 대응.

기동 잠금 동작 시간을 개별적으로 정정 가능.

출력 접점 1c × 2, AC250V 5A (저항 부하).

LED로 출력 상태를 파악 가능.

입력 - 전원 간 절연.

단상 전압 릴레이 K8AK-VS

과전압 또는 저전압 모니터링 가능.

수동 복귀, 자동 복귀 1대로 대응.

출력 접점 1c × 1, AC250V 5A (저항 부하).

출력 접점 / NC 전환 가능.

계장용 신호 (0 ~ 10V), 분류기 입력 대응.

LED로 출력 상태 파악 가능.

입력 주파수 40 ~ 500Hz에 대응.

입력 - 전원 간 절연.

단상 과부족 전압 릴레이 K8AK-VW

과전압 및 부족 전압의 동시 모니터링 가능.

과전압, 부족 전압 별도 설정 및 개별 출력 가능.

수동 복귀, 자동 복귀 1대로 대응.

사전 경보 및 감시 모드 탑재.

출력 접점 1c × 2, AC250V 5A (저항 부하).

계장용 신호 (0 ~ 10V), 분류기 입력에 대응.

LED로 출력 상태를 파악 가능.

입력 주파수 40 ~ 500Hz에 대응.

입력 - 전원 간 절연.

역상 결상 릴레이 K8DS-PH

17.5mm 슬림 소형 타입 구비.

인버터 노이즈 내성을 강화.

전원 투입과 동시에, 정상, 역상, 결상을 판별.

모터 운전중 결상 검출 가능.

LED로 출력 상태를 파악 가능.

모터의 역회전 방지 릴레이로 최적.

역상 결상 릴레이 K8AK-PH

인버터 노이즈 내성을 강화.

전원 투입과 동시에, 정상, 역상, 결상을 판별.

모터 운전 중 결상 검출 가능.

AC250V 5A (저항 부하) 2c × 1.

LED로 출력 상태를 파악 가능.

모터의 역전 방지 릴레이로 최적.

삼상 전압 릴레이 K8AK-PW

인버터 노이즈 내성을 강화.

삼상 3 선 · 4 선식 회로의 과 · 부족 전압 모니터링이 가능.

삼상 3 선 · 4 선식 회로에 대한 대응은 딥 스위치에 의한 전환 방식.

출력 접점 1c × 2, AC250V 5A (저항 부하).

과전압 · 저전압을 개별 접점으로 출력 가능.

다양한 국가의 전원 사양에 1대로 대응. (딥 스위치 전환)

LED로 접점 상태를 파악할 수 있습니다.

삼상 전압 + 역상 결상 릴레이 K8AK-PM

인버터 노이즈 내성을 강화.

삼상 3 선 · 4 선식 회로의과 · 부족 전압과 역상 결상 감시를 1대로 가능.

삼상 3 선 · 4 선식 회로에 대한 대응은 딥 스위치에 의한 전환 방식.

출력 접점 1c × 2, AC250V 5A (저항 부하).

과전압 · 저전압을 개별 접점으로 출력 가능.

다양한 국가의 전원 사양에 1대로 대응. (딥 스위치 전환)

LED로 접점 상태를 파악할 수 있습니다.

삼상 불균형 + 역상 결상 릴레이 K8AK-PA

인버터 노이즈 내성을 강화.

삼상 3 선 · 4 선식 회로의 전압 불평형과 역상 결상 감시를 1대로 가능.

삼상 3 선 · 4 선식 회로에 대한 대응은 딥 스위치에 의한 전환 방식.

출력 접점 1c × 1, AC250V 5A (저항 부하).

다양한 국가의 전원 사양에 1대로 대응. (딥 스위치 전환)

LED에서 접점 상태를 파악할 수 있습니다.

온도 경보 K8AK-TH

출력 접점 / NC 전환 가능.　

출력 접점 1c × 2, AC250V 5A (저항 부하).　

출력 접점 / NC 전환 가능.　

단선 2.5mm ² × 2 개 또는 1.5mm ² , 전선 막대기 압착 단자 × 2 개 배선 가능.
