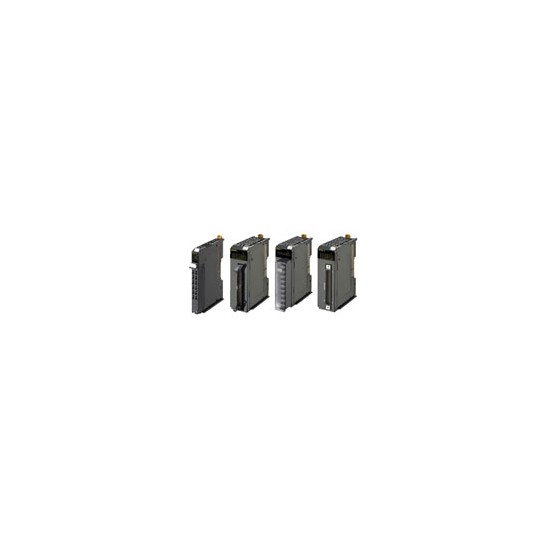

NX 시리즈 디지털 출력 장치 요약정보 및 구매

NX-OD / OC

▶ 고속 동기 제어를 가능하게 하는 고속 타입에서 범용형까지 풍부한 변화를 갖춘 디지털 출력 장치

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 NX시리즈 EtherCAT 커플러 유니트 다음 상품 NX 시리즈 디지털 입출력 혼합 유니트

상품 상세설명

Features

EtherCAT 커플러에 장착하여 고속 I / O 리프레쉬 가능

컨트롤러의 제어주기에 동기화 된 I / O 리프레쉬가 가능 (동기화 재생)

고속 타입의 ON / OFF 응답 시간은 300ns 이하로 고속 정밀 제어를 실현

탈착 가능한 단자대를 채용하여 유지 보수성을 향상

스크류리스 클램프 단자대와 커넥터 타입 (MIL 커넥터 / 후지쯔 커넥터)하여 배선 공수를 대폭 절감

단위 폭은 12mm로 공간 절약 화를 실현 (커넥터 타입 30mm)

2 점, 4 점, 8 점, 16 점, 32 점 타입이 장치에 적합한 I / O 구성이 가능

타임 스탬프 시간 지정 출력은 프로그램에서 지정된 시간에 출력 장치가 출력을 업데이트하고 컨트롤러의 제어주기에 의존하지 않는 정확한 출력 제어가 가능

EtherNet / IP ^TM 커플러에 장착하여 CJ와 연결이 가능

Sysmac는 오므론 주식회사 FA 기기 제품의 일본 및 기타 국가에서 상표 또는 등록 상표입니다.
EtherCAT®은 독일 Beckhoff Automation GmbH에 의해 허가 된 특허 기술이며 등록 상표입니다. EtherNet / IP ™은 ODVA의 상표입니다.
기타 기재되어있는 회사 명 및 제품명 등에 대해서는 각사의 등록 상표 또는 상표입니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

해외 규격 대해

· 기호는 다음과 같습니다. U : UL, U1 : UL (Class I Div 2 위험 장소 인증 취득 품) C : CSA, UC : cULus, UC1 : cULus (Class I Div 2 위험 장소 인증 취득 품) CU : cUL, N : NK, L : 로이드, CE : EU 지침, RCM : RCM 마크, KC : 한국 전파법 등록.
· 사용 조건에 대해서는 문의 해주십시오.

디지털 출력 장치

트랜지스터 출력 유닛 (스크류리스 클램프 단자대, 12mm 폭)

종류	상품 명칭	사양						형식		해외 규격
종류	상품 명칭	점 수	내부 I / O 커먼 선 처리	최대 부하 전류	정격 전압	I / O 리프 레시 방식	ON / OFF 응답 시간	형식		해외 규격
NX 시리즈 디지털 출력 장치	트란 지스터 출력 유니트	2 점	NPN	0.5A / 점, 1A / 유닛	DC 24V	시간 지정 출력 방식 전용 *	300ns 이하 / 300ns 이하	◎	NX-OD2154	UC1, N, L, CE, RCM, KC
		2 점	PNP	0.5A / 점, 1A / 유닛	DC 24V	시간 지정 출력 방식 전용 *	300ns 이하 / 300ns 이하		NX-OD2258
		4 점	NPN	0.5A / 점, 2A / 유니트	DC12 ~ 24V	프리 런 리후렛 슈, 또는 입출력 동기 리후렛 슈 자르 기준	0.1ms 이하 / 0.8ms 이하	◎	NX-OD3121
			NPN		DC 24V		300ns 이하 / 300ns 이하	◎	NX-OD3153
			PNP				0.5ms 이하 / 1.0ms 이하	◎	NX-OD3256
							300ns 이하 / 300ns 이하	◎	NX-OD3257
				2A / 점, 8A / 유닛			0.5ms 이하 / 1.0ms 이하	◎	NX-OD3268	UC1, CE, RCM, KC
		8 점	NPN	0.5A / 점, 4A / 유닛	DC12 ~ 24V		0.1ms 이하 / 0.8ms 이하	◎	NX-OD4121	UC1, N, L, CE, RCM, KC
		8 점	PNP		DC 24V		0.5ms 이하 / 1.0ms 이하	◎	NX-OD4256
		16 점	NPN		DC12 ~ 24V		0.1ms 이하 / 0.8ms 이하	◎	NX-OD5121
		16 점	PNP		DC 24V		0.5ms 이하 / 1.0ms 이하	◎	NX-OD5256

* 타임 스탬프 시간 지정 출력 방식을 사용하는 경우, NJ CPU 유니트 Ver.1.06 이후 EtherCAT 커플러 유니트 Ver.1.1 이후 Sysmac Studio Ver.1.07 이상이 필요합니다.

트랜지스터 출력 유니트 (M3 나사 단자대, 30mm 폭)

종류	상품 명칭	사양						형식		해외 규격
종류	상품 명칭	점수	내부 I / O 커먼 선 처리	정격 입력 전압	정격 전압	I / O 리프 레시 방식	ON / OFF 응답 시간	형식		해외 규격
NX 시리즈 디지털 출력 장치	트란 지스터 출력 유니트	16 점	NPN	0.5A / 점, 5A / 유닛	DC12 ~ 24V	후리란리 신선 또는 입출력 동기 리프레쉬 전환	0.1ms 이하 / 0.8ms 이하	◎	NX-OD5121-1	UC1, CE, RCM, KC
NX 시리즈 디지털 출력 장치	트란 지스터 출력 유니트	16 점	PNP	0.5A / 점, 5A / 유닛	DC 24V	후리란리 신선 또는 입출력 동기 리프레쉬 전환	0.5ms 이하 / 1.0ms 이하	◎	NX-OD5256-1	UC1, CE, RCM, KC

트랜지스터 출력 유니트 (MIL 커넥터, 30mm 폭)

종류	상품 명칭	사양					형식		해외 규격
종류	상품 명칭	점수	내부 I / O 커먼 선 처리	정격 입력 전압	I / O 리후렛 슈 방식	ON / OFF 응답 시간	형식		해외 규격
NX 시리즈 디지털 출력 장치	랜지 스터 출력 장치	16 점	NPN	DC12 ~ 24V	프리 런 리프 고침 또는 입출력 동기 리프레쉬 전환	0.1ms 이하 / 0.8ms 이하	◎	NX-OD5121-5	UC1, CE, RCM, KC
		16 점	PNP	DC24V		0.5ms 이하 / 1.0ms 이하		NX-OD5256-5
		32 점	NPN	DC12 ~ 24V		0.1ms 이하 / 0.8ms 이하	◎	NX-OD6121-5
		32 점	PNP	DC24V		0.5ms 이하 / 1.0ms 이하	◎	NX-OD6256-5

트랜지스터 출력 유니트 (후지쯔 커넥터, 30mm 폭)

종류	상품 명칭	사양						형식		해외 규격
종류	상품 명칭	점 수	내부 I / O 커먼 선 처리	정격 입력 전압	정격 전압	I / O 리후렛 슈 방식	ON / OFF 응답 시간	형식		해외 규격
NX 시리즈 디지털 출력 장치	트란 지스터 출력 유니트	32 점	NPN	0.5A / 점, 2A / 커먼 4A / 유닛	DC12 ~ 24V	후리란리 신선 또는 입출력 동기 리프레쉬 전환	0.1ms 이하 / 0.8ms 이하	◎	NX-OD6121-6	UC1, CE, RCM, KC

릴레이 출력 유닛 (스크류리스 클램프 단자대, 12mm 폭)

종류	상품 명칭	사양					형식		해외 규격
종류	상품 명칭	출력 점수	릴레이 유형	최대 개폐 능력	I / O 리후렛 슈 방식	ON / OFF 응답 시간	형식		해외 규격
NX 시리즈 디지털 출력 장치	릴레이 출력 유닛	2 점	NO	AC250V / 2A (cosφ = 1) AC250V / 2A (cosφ = 0.4) DC24V / 2A, 4A / 유닛	프리 런 리프레쉬 방식	15ms 이하 / 15ms 이하		NX-OC2633	UC1, N, L, CE, RCM, KC
NX 시리즈 디지털 출력 장치	릴레이 출력 유닛	2 점	NO + NC		프리 런 리프레쉬 방식	15ms 이하 / 15ms 이하	◎	NX-OC2733	UC1, N, CE, RCM, KC

릴레이 출력 유닛 (스크류리스 클램프 단자대, 24mm 폭)

종류	상품 명칭	사양					형식		해외 규격
종류	상품 명칭	출력 점수	릴레이 유형	최대 개폐 능력	I / O 리후렛 슈 방식	ON / OFF 응답 시간	형식		해외 규격
NX 시리즈 디지털 출력 장치	릴레이 출력 유닛	8 점	NO	AC250V / 2A (cosφ = 1) AC250V / 2A (cosφ = 0.4) DC24V / 2A, 8A / 유닛	프리 런 리프레쉬 방식	15ms 이하 / 15ms 이하	◎	NX-OC4633	UC1, CE, RCM, KC

옵션 품

상품 명칭	사양	형식	해외 규격
오 삽입 방지 핀	10 대분 (단자 대용 30 개, 유니트 본체 용 30 개)	NX-AUX02	-

상품 명칭	사양				형식		해외 규격
상품 명칭	단자	열 번호 인쇄	접지 단자	전류 용량	형식		해외 규격
단자대	8	A / B	없음	10A	◎	NX-TBA082	-
	12				◎	NX-TBA122
	16				◎	NX-TBA162

부속품

부속품은 없습니다.

커넥터 단자대 변환 유닛과의 연결 형태 패턴

무늬	구성	커넥터의 수	분기
A		1	없음
B		1	2 분기

커넥터 단자대 변환 유닛과의 연결

단위 형식	입력 / 출력 점수	커넥터 수	극성	연결 형태 패턴 테인	분기 수	연결 케이블	커넥터 단자대 변환 유닛	공통 단자
NX-OD5121-5	출력 16 점	MIL 커넥터 × 1 개	NPN	A	없음	XW2Z- □□□ X	XW2B-20G4	없음
				A	없음	XW2Z- □□□ X	XW2B-20G5	없음
				A	없음	XW2Z- □□□ X	XW2D-20G6	없음
				A	없음	XW2Z- □□□ X	XW2R-J20G-T	없음
NX-OD5256-5	출력 16 점	MIL 커넥터 × 1 개	PNP	A	없음	XW2Z- □□□ X	XW2B-20G4	없음
				A	없음	XW2Z- □□□ X	XW2B-20G5	없음
				A	없음	XW2Z- □□□ X	XW2D-20G6	없음
				A	없음	XW2Z- □□□ X	XW2R-J20G-T	없음
NX-OD6121-5	출력 32 점	MIL 커넥터 × 1 개	NPN	A	없음	XW2Z- □□□ K	XW2B-40G4	없음
				A	없음	XW2Z- □□□ K	XW2B-40G5	없음
				A	없음	XW2Z- □□□ K	XW2D-40G6	없음
				A	없음	XW2Z- □□□ K	XW2R-J40G-T	없음
				B	2	XW2Z- □□□ N	XW2B-20G4 (2 개)	없음
				B	2	XW2Z- □□□ N	XW2B-20G5 (2 개)	없음
				B	2	XW2Z- □□□ N	XW2C-20G6-IO16 (2 개)	수
				B	2	XW2Z- □□□ N	XW2D-20G6 (2 개)	없음
				B	2	XW2Z- □□□ N	XW2F-20G7-OUT16 (2 개)	수
				B	2	XW2Z- □□□ N	XW2R-J20G-T (2 개)	없음
NX-OD6121-6	출력 32 점	후지쯔 커넥터 × 1 개	NPN	A	없음	XW2Z- □□□ B	XW2B-40G4	없음
				A	없음	XW2Z- □□□ B	XW2B-40G5	없음
				A	없음	XW2Z- □□□ B	XW2D-40G6	없음
				A	없음	XW2Z- □□□ B	XW2R-J40G-T	없음
				A	없음	XW2Z- □□□ BU	XW2D-40C6	없음
				B	2	XW2Z- □□□ L	XW2B-20G4 (2 개)	없음
				B	2	XW2Z- □□□ L	XW2B-20G5 (2 개)	없음
				B	2	XW2Z- □□□ L	XW2C-20G6-IO16 (2 개)	수
				B	2	XW2Z- □□□ L	XW2D-20G6 (2 개)	없음
				B	2	XW2Z- □□□ L	XW2F-20G7-OUT16 (2 개)	수
				B	2	XW2Z- □□□ L	XW2R-J20G-T (2 개)	없음
NX-OD6256-5	출력 32 점	MIL 커넥터 × 1 개	PNP	A	없음	XW2Z- □□□ K	XW2B-40G4	없음
				A	없음	XW2Z- □□□ K	XW2B-40G5	없음
				A	없음	XW2Z- □□□ K	XW2D-40G6	없음
				A	없음	XW2Z- □□□ K	XW2R-J40G-T	없음
				B	2	XW2Z- □□□ N	XW2B-20G4 (2 개)	없음
				B	2	XW2Z- □□□ N	XW2B-20G5 (2 개)	없음
				B	2	XW2Z- □□□ N	XW2C-20G6-IO16 (2 개)	수
				B	2	XW2Z- □□□ N	XW2D-20G6 (2 개)	없음
				B	2	XW2Z- □□□ N	XW2F-20G7-OUT16 (2 개)	수
				B	2	XW2Z- □□□ N	XW2R-J20G-T (2 개)	없음

주 : I / O 릴레이 터미널과 연결 형태 패턴의 자세한 내용은 "NX 시리즈 디지털 IO 모듈 사용자 매뉴얼 (SBCA-407)"을 참조하십시오.

Specifications

공통 일반 사양

항목		사양
구조		반내 내장형
접지 방법		D 종 접지 (제 3 종 접지)
사용 환경	사용 주위 온도	0 ~ 55 ℃
	사용 주위 습도	10 ~ 95 % RH (결로 · 결빙 없을 것)
	사용 주위 환경	부식성 가스가 없을 것
	저장 주위 온도	-25 ~ + 70 ℃ (단, 결로 · 결빙 없을 것)
	사용 고도	2,000m 이하
	오염도	오염 등급 2 이하 : JIS B3502, IEC61131-2에 적합
	내 노이즈 성	IEC61000-4-4 규격을 준수 2kV (전원 선)
	과전압 카테고리	카테고리 Ⅱ : JIS B3502, IEC61131-2에 적합
	EMC 내성 수준	지역 B
	*진동 1**	IEC60068-2-6에 따라 5 ~ 8.4Hz 진폭 3.5mm, 8.4 ~ 150Hz 가속도 9.8m / s ² X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)
	*충격 1**	IEC60068-2-27에 준거 147m / s ² X, Y, Z 각 방향 3 회
*적합 규격 2**		cULus : Listed (UL508) 또는 Listed (UL 61010-2-201), ANSI / ISA 12.12.01, EU : EN 61131-2 또는 EN 61010-2-201, C-Tick 한국 전파법 등록, NK, LR

* 1 릴레이 출력 유니트에 대해서는 개별 사양 란을 참조하십시오.
* 2. 형식 별 최신 규정 준수는 당사 홈페이지 (http://www.fa.omron.co.jp/product/certification/ 또는 http : //www.ia.omron.com/support/models /index.html) 또는 당사 영업 담당자에게 확인하십시오.

개별 사양

트랜지스터 출력 유닛 (스크류리스 클램프 단자대, 12mm 폭)

NX-OD2154

장치 이름	트랜지스터 출력 유니트	형식	NX-OD2154
점수	2 점	외부 연결 단자	스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식	시간 지정 출력 방식
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	NPN
		정격 전압	DC24V
		사용 부하 전압 범위	DC15 ~ 28.8V
		최대 부하 전류	0.5A / 점, 1A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	300ns 이하 / 300ns 이하
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	디지털 아이솔레이터 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOV : 0.5A / 1pin 이하, IOG : 0.5A / 1pin 다음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　0.85W 이하 · 통신 커플러 장치에 연결 　0.45W 이하	I / O 전원 소비 전류	30mA 이하
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	없음

NX-OD2258

장치 이름	트랜지스터 출력 유니트	형식	NX-OD2258
점수	2 점	외부 연결 단자	스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식	시간 지정 출력 방식
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	PNP
		정격 전압	DC24V
		사용 부하 전압 범위	DC15 ~ 28.8V
		최대 부하 전류	0.5A / 점, 1A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	300ns 이하 / 300ns 이하
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	디지털 아이솔레이터 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOV : 0.5A / 1pin 이하, IOG : 0.5A / 1pin 다음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　0.85W 이하 · 통신 커플러 장치에 연결 　0.50W 이하	I / O 전원 소비 전류	40mA 이하
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	부하 단락 보호 기능 있음

NX-OD3121

장치 이름	트랜지스터 출력 유니트	형식	NX-OD3121
점수	4 점	외부 연결 단자	스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	NPN
		정격 전압	DC12 ~ 24V
		사용 부하 전압 범위	DC10.2 ~ 28.8V
		최대 부하 전류	0.5A / 점, 2A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.1ms 이하 /0.8ms 다음
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOV : 0.5A / 1pin 이하, IOG : 0.5A / 1pin 다음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　0.90W 이하 · 통신 커플러 장치에 연결 　0.55W 이하	I / O 전원 소비 전류	10mA 이하
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	없음

NX-OD3153

장치 이름	트랜지스터 출력 유니트	형식	NX-OD3153
점수	4 점	외부 연결 단자	스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	NPN
		정격 전압	DC24V
		사용 부하 전압 범위	DC15 ~ 28.8V
		최대 부하 전류	0.5A / 점, 2A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	300ns 이하 / 300ns 이하
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	디지털 아이솔레이터 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOV : 0.5A / 단자 이하, IOG : 0.5A / 단자 이하
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　0.90W 이하 · 통신 커플러 장치에 연결 　0.50W 이하	I / O 전원 소비 전류	30mA 이하
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	없음

NX-OD3256

장치 이름	트랜지스터 출력 유니트	형식	NX-OD3256
점수	4 점	외부 연결 단자	스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	PNP
		정격 전압	DC24V
		사용 부하 전압 범위	DC15 ~ 28.8V
		최대 부하 전류	0.5A / 점, 2A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.5ms 이하 /1.0ms 다음
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOV : 0.5A / 단자 이하, IOG : 0.5A / 단자 이하
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　0.90W 이하 · 통신 커플러 장치에 연결 　0.55W 이하	I / O 전원 소비 전류	20mA 이하
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	부하 단락 보호 기능 있음

NX-OD3257

장치 이름	트랜지스터 출력 유니트	형식	NX-OD3257
점수	4 점	외부 연결 단자	스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	PNP
		정격 전압	DC24V
		사용 부하 전압 범위	DC15 ~ 28.8V
		최대 부하 전류	0.5A / 점, 2A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	300ns 이하 / 300ns 이하
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	디지털 아이솔레이터 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOV : 0.5A / 단자 이하, IOG : 0.5A / 단자 이하
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　0.85W 이하 · 통신 커플러 장치에 연결 　0.50W 이하	I / O 전원 소비 전류	40mA 이하
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	부하 단락 보호 기능 있음

NX-OD3268

장치 이름	트랜지스터 출력 유니트	형식	NX-OD3268
점수	4 점	외부 연결 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	PNP
		정격 전압	DC24V
		사용 부하 전압 범위	DC15 ~ 28.8V
		최대 부하 전류	2A / 점, 8A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.5ms 이하 /1.0ms 다음
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	외부에서 공급	I / O 전원 단자 전류 용량	IOV : 2A / 단자 이하, IOG : 2A / 단자 이하 (COM + V) : 4A / 단자 이하 0V : 4A / 끝 자가 다음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　0.85W 이하 · 통신 커플러 장치에 연결 　0.50W 이하	I / O 전원 소비 전류	20mA 이하
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도	· 0V 2 단자 있지만 반드시 2 단자도 연결하십시오. · (COM + V)는 2 단자 있지만 반드시 2 단자도 연결하십시오.
단선 / 단락 감지 기능	없음	보호 기능	부하 단락 보호 기능 있음

NX-OD4121

장치 이름	트랜지스터 출력 유니트	형식	NX-OD4121
점수	8 점	외부 연결 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	NPN
		정격 전압	DC12 ~ 24V
		사용 부하 전압 범위	DC10.2 ~ 28.8V
		최대 부하 전류	0.5A / 점, 4A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.1ms 이하 /0.8ms 다음
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOV : 0.5A / 단자 이하
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　0.90W 이하 · 통신 커플러 장치에 연결 　0.55W 이하	I / O 전원 소비 전류	10mA 이하
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	없음

NX-OD4256

장치 이름	트랜지스터 출력 유니트	형식	NX-OD4256
점수	8 점	외부 연결 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	PNP
		정격 전압	DC24V
		사용 부하 전압 범위	DC15 ~ 28.8V
		최대 부하 전류	0.5A / 점, 4A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.5ms 이하 /1.0ms 다음
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	IOG : 0.5A / 단자 이하
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　1.00W 이하 · 통신 커플러 장치에 연결 　0.65W 이하	I / O 전원 소비 전류	30mA 이하
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	부하 단락 보호 기능 있음

X-OD5121

장치 이름	트랜지스터 출력 유니트	형식	NX-OD5121
점수	16 점	외부 연결 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	NPN
		정격 전압	DC12 ~ 24V
		사용 부하 전압 범위	DC10.2 ~ 28.8V
		최대 부하 전류	0.5A / 점, 4A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.1ms 이하 /0.8ms 다음
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　1.00W 이하 · 통신 커플러 장치에 연결 　0.65W 이하	I / O 전원 소비 전류	20mA 이하
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	없음

NX-OD5256

장치 이름	트랜지스터 출력 유니트	형식	NX-OD5256
점수	16 점	외부 연결 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	PNP
		정격 전압	DC24V
		사용 부하 전압 범위	DC15 ~ 28.8V
		최대 부하 전류	0.5A / 점, 4A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.5ms 이하 /1.0ms 다음
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　1.10W 이하 · 통신 커플러 장치에 연결 　0.70W 이하	I / O 전원 소비 전류	40mA 이하
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	부하 단락 보호 기능 있음

트랜지스터 출력 유니트 (M3 나사 단자대, 30mm 폭)

NX-OD5121-1

장치 이름	트랜지스터 출력 유니트	형식	NX-OD5121-1
점수	16 점	외부 연결 단자	M3 나사 단자대 (18 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	NPN
		정격 전압	DC12 ~ 24V
		사용 부하 전압 범위	DC10.2 ~ 28.8V
		최대 부하 전류	0.5A / 점, 5A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.1ms 이하 /0.8ms 다음
외형 치수	30 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	외부에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　0.90W 이하 · 통신 커플러 장치에 연결 　0.60W 이하	I / O 전원 소비 전류	30mA 이하
질량	125g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	없음

NX-OD5256-1

장치 이름	트랜지스터 출력 유니트	형식	NX-OD5256-1
점수	16 점	외부 연결 단자	M3 나사 단자대 (18 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	PNP
		정격 전압	DC24V
		사용 부하 전압 범위	DC20.4 ~ 28.8V
		최대 부하 전류	0.5A / 점, 5A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.5ms 이하 /1.0ms 다음
외형 치수	30 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	외부에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　0.95W 이하 · 통신 커플러 장치에 연결 　0.65W 이하	I / O 전원 소비 전류	30mA 이하
질량	125g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	부하 단락 보호 기능 있음

트랜지스터 출력 유니트 (MIL 커넥터, 30mm 폭)

NX-OD5121-5

장치 이름	트랜지스터 출력 유니트	형식	NX-OD5121-5
점수	16 점	외부 연결 단자	MIL 커넥터 (20 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	NPN
		정격 전압	DC12 ~ 24V
		사용 부하 전압 범위	DC10.2 ~ 28.8V
		최대 부하 전류	0.5A / 점, 2A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.1ms 이하 /0.8ms 다음
외형 치수	30 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	외부에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　0.95W 이하 · 통신 커플러 장치에 연결 　0.60W 이하	I / O 전원 소비 전류	30mA 이하
질량	80g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도	· 3-4 (COM)는 반드시 양 단자와도 배선하십시오. · 1과 2 (+ V)는 반드시 양 단자와도 배선하십시오.
단선 / 단락 감지 기능	없음	보호 기능	없음

NX-OD5256-5

장치 이름	트랜지스터 출력 유니트	형식	NX-OD5256-5
점수	16 점	외부 연결 단자	MIL 커넥터 (20 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	PNP
		정격 전압	DC24V
		사용 부하 전압 범위	DC20.4 ~ 28.8V
		최대 부하 전류	0.5A / 점, 2A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.5ms 이하 /1.0ms 다음
외형 치수	30 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	외부에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　1.00W 이하 · 통신 커플러 장치에 연결 　0.70W 이하	I / O 전원 소비 전류	40mA 이하
질량	85g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도	· 1과 2 (COM (+ V))는 반드시 양 단자와도 배선하십시오. · 3-4 (0V)는 반드시 양 단자와도 배선하십시오.
단선 / 단락 감지 기능	없음	보호 기능	부하 단락 보호 기능 있음

NX-OD6121-5

장치 이름	트랜지스터 출력 유니트	형식	NX-OD6121-5
점수	32 점	외부 연결 단자	MIL 커넥터 (40 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	NPN
		정격 전압	DC12 ~ 24V
		사용 부하 전압 범위	DC10.2 ~ 28.8V
		최대 부하 전류	0.5A / 점, 2A / 커먼 4A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.1ms 이하 /0.8ms 다음
외형 치수	30 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	외부에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　1.00W 이하 · 통신 커플러 장치에 연결 　0.80W 이하	I / O 전원 소비 전류	50mA 이하
질량	90g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도	• 21와 22 (+ V0)는 반드시 양 단자와도 배선하십시오. • 23와 24 (COM0)는 반드시 양 단자와도 배선하십시오. • 1과 2 (+ V1)는 반드시 양 단자와도 배선하십시오. • 3과 4 (COM1)는 반드시 양 단자와도 배선하십시오.
단선 / 단락 감지 기능	없음	보호 기능	없음

NX-OD6256-5

장치 이름	트랜지스터 출력 유니트	형식	NX-OD6256-5
점수	32 점	외부 연결 단자	MIL 커넥터 (40 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	PNP
		정격 전압	DC24V
		사용 부하 전압 범위	DC20.4 ~ 28.8V
		최대 부하 전류	0.5A / 점, 2A / 커먼 4A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.5ms 이하 /1.0ms 다음
외형 치수	30 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	외부에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　1.30W 이하 · 통신 커플러 장치에 연결 　1.00W 이하	I / O 전원 소비 전류	80mA 이하
질량	95g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도	• 21와 22 (COM0 (+ V))는 반드시 양 단자와도 배선하십시오. • 1과 2 (COM1 (+ V))는 반드시 양 단자와도 배선하십시오. • 23와 24 (0V0)는 반드시 양 단자와도 배선하십시오. • 3-4 (0V1)는 반드시 양 단자와도 배선하십시오.
단선 / 단락 감지 기능	없음	보호 기능	부하 단락 보호 기능 있음

트랜지스터 출력 유니트 (후지쯔 커넥터, 30mm 폭)

NX-OD6121-6

장치 이름	트랜지스터 출력 유니트	형식	NX-OD6121-6
점수	32 점	외부 연결 단자	후지쯔 커넥터 (40 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 디스플레이	[TS] LED 출력 표시 LED	내부 I / O 커먼 선 처리	NPN
		정격 전압	DC12 ~ 24V
		사용 부하 전압 범위	DC10.2 ~ 28.8V
		최대 부하 전류	0.5A / 점, 2A / 커먼 4A / NX 유닛
		최대 돌입 전류	4.0A / 점, 10ms 이하
		누설 전류	0.1mA 이하
		잔류 전압	1.5V 이하
		ON / OFF 응답 시간	0.1ms 이하 /0.8ms 다음
외형 치수	30 (W) × 100 (H) × 71 (D)	절연 방식	포토 커플러 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)	내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	외부에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　1.10W 이하 · 통신 커플러 장치에 연결 　0.80W 이하	I / O 전원 소비 전류	50mA 이하
질량	90g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도	· A9와 A19 (COM0)는 반드시 양 단자와도 배선하십시오. · B9와 B19 (COM1)는 반드시 양 단자와도 배선하십시오. · A10과 A20 (+ V0)는 반드시 양 단자와도 배선하십시오. · B10과 B20 (+ V1)는 반드시 양 단자와도 배선하십시오.
단선 / 단락 감지 기능	없음	보호 기능	없음

릴레이 출력 유닛 (스크류리스 클램프 단자대, 12mm 폭)

NX-OC2633

장치 이름	릴레이 출력 유니트	형식	NX-OC2633
점수	2 점 독립 접점	외부 연결 단자	스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 디스플레이	[TS] LED 출력 표시 LED	릴레이 유형	NO 접점
		최대 개폐 능력	AC250V / 2A (cosφ = 1), AC250V / 2A (cosφ = 0.4) DC24V / 2A, 4A / 유닛
		최소 개폐 능력	DC5V, 1mA
릴레이 수명	전기적 : 10 만회 * 기계적 : 2,000 만회	ON / OFF 응답 시간	15ms 이하 / 15ms 이하
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	릴레이 절연
절연 저항	A1 / B1 단자와 A3 / B3 단자 일괄 간 : 20MΩ 이상 (DC500V에서) 외부 단자와 내부 회로 간 : 20MΩ 이상 (DC500V에서) 내부 회로와 GR 간 : 20MΩ 이상 (DC100V에서) 외부 단자 일괄과 GR 간 : 20MΩ 이상 (DC500V에서)	내전압	A1 / B1 단자와 A3 / B3 단자 일괄 간 : AC2300V 1 분간 누설 전류 5mA 이하 외부 단자와 GR 간 : AC2300V, 1 분간 누설 전류 5mA 이하 외부 단자와 내부 회로 간 : AC2300V 1 분간 누설 전류 5mA 이하 내부 회로와 GR 간 : AC510V 1 분간 누설 전류 5mA 이하
진동	IEC60068-2-6에 따라 5 ~ 8.4Hz 진폭 3.5mm 8.4 ~ 150Hz　 가속도 9.8m / s ² X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)	충격	100m / s ² X, Y, Z 각 방향 3 회
I / O 전원 공급 방법	외부에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　1.20W 이하 · 통신 커플러 장치에 연결 　0.80W 이하	I / O 전원 소비 전류	소비 없음
질량	65g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	없음

* 전기적 수명은 전류 값에 따라 다릅니다.
자세한 내용은 "NX 시리즈 디지털 I / O 모듈 사용자 매뉴얼"을 참조하십시오.

NX-OC2733

장치 이름	릴레이 출력 유니트	형식	NX-OC2733
점수	2 점 독립 접점	외부 연결 단자	스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 디스플레이	[TS] LED 출력 표시 LED	최대 개폐 능력	AC250V / 2A (cosφ = 1), AC250V / 2A (cosφ = 0.4) DC24V / 2A 4A / NX 유닛
LED 디스플레이	[TS] LED 출력 표시 LED	최소 개폐 능력	DC5V, 10mA
릴레이 수명	전기적 : 10 만회 * 기계적 : 2,000 만회	ON / OFF 응답 시간	15ms 이하 / 15ms 이하
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식	릴레이 절연
절연 저항	A1 / 3, B1 / 3 단자와 A5 / 7, B5 / 7 단자 일괄 간 : 20MΩ 이상 (DC500V에서) 외부 단자와 기능 접지 단자 간 : 20MΩ 이상 (DC500V에서) 외부 단자와 내부 회로 사이 : 20MΩ 이상 (DC500V에서) 내부 회로 및 기능 접지 단자 간 : 20MΩ 이상 (DC100V에서)	내전압	A1 / 3, B1 / 3 단자와 A5 / 7, B5 / 7 단자 일괄 간 : AC2300V 1 분간 누설 전류 5mA 이하 외부 단자와 기능 접지 단자 간 : AC2300V 1 분간 누설 전류 5mA 이하 외부 단자 일괄과 내부 회로 간 : AC2300V 1 분간 누설 전류 5mA 이하 내부 회로와 기능 접지 단자 간 : AC510V 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	외부에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　1.30W 이하 · 통신 커플러 장치에 연결 　0.95W 이하	I / O 전원 소비 전류	소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 없음
단자 접속도
단선 / 단락 감지 기능	없음	보호 기능	없음

* 전기적 수명은 전류 값에 따라 다릅니다.
자세한 내용은 "NX 시리즈 디지털 I / O 모듈 사용자 매뉴얼"을 참조하십시오.

릴레이 출력 유닛 (스크류리스 클램프 단자대, 24mm 폭)

NX-OC4633

장치 이름	릴레이 출력 유니트	형식	NX-OC4633
점수	8 점 독립 접점	외부 연결 단자	스크류리스 클램프 단자대 (8 핀 × 2)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 디스플레이	[TS] LED 출력 표시 LED	릴레이 유형	NO 접점
		최대 개폐 능력	AC250V / 2A (cosφ = 1), AC250V / 2A (cosφ = 0.4) DC24V / 2A, 8A / 유닛
		최소 개폐 능력	DC5V, 1mA
릴레이 수명	전기적 : 10 만회 * 기계적 : 2,000 만회	ON / OFF 응답 시간	15ms 이하 / 15ms 이하
외형 치수	24 (W) × 100 (H) × 71 (D)	절연 방식	릴레이 절연
절연 저항	출력 접점 간 : 20MΩ 이상 (DC500V에서) 외부 단자와 기능 접지 단자 간 : 20MΩ 이상 (DC500V에서) 외부 단자와 내부 회로 간 : 20MΩ 이상 (DC500V에서) 내부 회로 및 기능 접지 단자 간 : 20MΩ 이상 (DC100V에서)	내전압	출력 접점 간 : AC2300V 1 분간 누설 전류 5mA 이하 외부 단자와 기능 접지 단자 간 : AC2300V 1 분간 누설 전류 5mA 이하 외부 단자와 내부 회로 간 : AC2300V 1 분간 누설 전류 5mA 이하 내부 회로 및 기능 접지 단자 간 : AC510V 1 분간 누설 전류 5mA 이하
진동	IEC60068-2-6에 따라 5 ~ 8.4Hz 진폭 3.5mm 8.4 ~ 150Hz　 가속도 9.8m / s ² X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)	충격	100m / s ² X, Y, Z 각 방향 3 회
I / O 전원 공급 방법	외부에서 공급	I / O 전원 단자 전류 용량	I / O 전원 단자 없음
NX 유니트 전원 소비 전력	· CPU 유니트에 연결 　2.00W 이하 · 통신 커플러 장치에 연결 　1.65W 이하	I / O 전원 소비 전류	소비 없음
질량	140g 이하
회로 구성
설치 방향 및 제한	설치 방향 : · CPU 유니트에 연결 : 전면 장착 방향이 가능한 통신 커플러 장치에 연결 : 6 방향 가능 제한 : 다음과
단자 접속도

* 전기적 수명은 전류 값에 따라 다릅니다.
자세한 내용은 "NX 시리즈 디지털 I / O 모듈 사용자 매뉴얼"을 참조하십시오.

정보

CPU 유니트에 연결시

NX 장치를 연결할 수있는 CPU 유니트의 형식은 CPU 유니트의 사용 설명서를 참조하십시오.

NX 유닛		지원 버전 *
형식	유닛 버전	CPU 유니트	Sysmac Studio
NX-OD2154	Ver.1.0	Ver.1.13 이후	Ver.1.17 이후
NX-OD2258
NX-OD3121
NX-OD3153
NX-OD3256
NX-OD3257
NX-OD3268
NX-OD4121
NX-OD4256
NX-OD5121
NX-OD5121-1
NX-OD5121-5
NX-OD5256
NX-OD5256-1
NX-OD5256-5
NX-OD6121-5
NX-OD6121-6
NX-OD6256-5
NX-OC2633
NX-OC2733
NX-OC4633

* 유닛의 종류에 따라서는 위 표에 기재 한 버전이 존재하지 않는 형식이 있습니다. 그 경우에는 표에 나와있는 지원 버전 이후의 가장 오래된 버전이 지원됩니다. 형식과 버전 관계는 각 장치의 사용 설명서를 참조하십시오.

커플러 장치에 연결시

NX 유닛		*지원 버전 1**
형식	유닛 버전	EtherCAT			EtherNet / IP
형식	유닛 버전	통신 커플러 유니트	NJ / NX 시리즈 CPU 유니트 또는 NY 시리즈 산업용 PC	Sysmac Studio	통신 커플러 유니트	Sysmac Studio
NX-OD2154	Ver.1.0	Ver.1.1 이후	Ver.1.06 이후 * 2	Ver.1.07 이후	---	---
NX-OD2258		Ver.1.1 이후	Ver.1.06 이후 * 2	Ver.1.07 이후	---	---
NX-OD3121		Ver.1.0 이후	Ver.1.05 이후	Ver.1.06 이후	Ver.1.0 이후	Ver.1.10 이후
NX-OD3153
NX-OD3256
NX-OD3257
NX-OD3268				Ver.1.13 이후		Ver.1.13 이후
NX-OD4121				Ver.1.06 이후		Ver.1.10 이후
NX-OD4256
NX-OD5121
NX-OD5121-1				Ver.1.13 이후		Ver.1.13 이후
NX-OD5121-5				Ver.1.10 이후		Ver.1.10 이후
NX-OD5256				Ver.1.06 이후		Ver.1.10 이후
NX-OD5256-1				Ver.1.13 이후		Ver.1.13 이후
NX-OD5256-5				Ver.1.10 이후		Ver.1.10 이후
NX-OD6121-5				Ver.1.10 이후		Ver.1.10 이후
NX-OD6121-6				Ver.1.13 이후		Ver.1.13 이후
NX-OD6256-5				Ver.1.10 이후		Ver.1.10 이후
NX-OC2633				Ver.1.06 이후
NX-OC2733				Ver.1.08 이후
NX-OC4633				Ver.1.17 이후		Ver.1.17 이후

* 1. 장치의 종류에 따라서는 위 표에 기재된 버전이 존재하지 않는 형식이 있습니다. 그 경우에는 표에 나와있는 지원 버전 이후의 가장 오래된 버전이 지원됩니다. 형식 및 버전의 관계에 대해서는 각 장치의 사용 설명서를 참조하십시오.
* 2. CPU 유니트를 사용하는 경우, 타임 스탬프 방식의 명령은 CPU 유니트의 유닛 버전 Ver.1.06 이상에서 지원하고 있습니다. 타임 스탬프 방식의 명령을 사용하지 않는 경우는 Ver.1.05에서도 사용할 수 있습니다. 타임 스탬프 방식의 명령은 연결 CPU 모듈 또는 산업용 PC의 명령 참조 설명서 : 기본 설치를 참조하십시오.

Dimensions

(단위 : mm)

스크류리스 클램프 단자대 타입

12mm 폭

* 로트 번호가 2014 년 12 월까지의 것은 1.35mm입니다.

24mm 폭

M3 나사 단자대 타입

30mm 폭

MIL 커넥터 타입 (20 극 커넥터 × 1)

30mm 폭

MIL 커넥터 타입 (40 극 커넥터 × 1)

30mm 폭

후지쯔 커넥터 타입 (40 극 커넥터 × 1)

30mm 폭

NX 시리즈 디지털 출력 장치

회원메뉴

쇼핑몰 검색

NX 시리즈 디지털 출력 장치 요약정보 및 구매

상품 상세설명

EtherCAT 커플러에 장착하여 고속 I / O 리프레쉬 가능

컨트롤러의 제어주기에 동기화 된 I / O 리프레쉬가 가능 (동기화 재생)

고속 타입의 ON / OFF 응답 시간은 300ns 이하로 고속 정밀 제어를 실현

탈착 가능한 단자대를 채용하여 유지 보수성을 향상

스크류리스 클램프 단자대와 커넥터 타입 (MIL 커넥터 / 후지쯔 커넥터)하여 배선 공수를 대폭 절감

단위 폭은 12mm로 공간 절약 화를 실현 (커넥터 타입 30mm)

2 점, 4 점, 8 점, 16 점, 32 점 타입이 장치에 적합한 I / O 구성이 가능

타임 스탬프 시간 지정 출력은 프로그램에서 지정된 시간에 출력 장치가 출력을 업데이트하고 컨트롤러의 제어주기에 의존하지 않는 정확한 출력 제어가 가능

EtherNet / IP TM 커플러에 장착하여 CJ와 연결이 가능

해외 규격 대해

디지털 출력 장치

트랜지스터 출력 유닛 (스크류리스 클램프 단자대, 12mm 폭)

트랜지스터 출력 유니트 (M3 나사 단자대, 30mm 폭)

트랜지스터 출력 유니트 (MIL 커넥터, 30mm 폭)

트랜지스터 출력 유니트 (후지쯔 커넥터, 30mm 폭)

릴레이 출력 유닛 (스크류리스 클램프 단자대, 12mm 폭)

릴레이 출력 유닛 (스크류리스 클램프 단자대, 24mm 폭)

옵션 품

부속품

커넥터 단자대 변환 유닛과의 연결 형태 패턴

공통 일반 사양

개별 사양

트랜지스터 출력 유닛 (스크류리스 클램프 단자대, 12mm 폭)

NX-OD2154

NX-OD2258

NX-OD3121

NX-OD3153

NX-OD3256

NX-OD3257

NX-OD3268

NX-OD4121

NX-OD4256

X-OD5121

NX-OD5256

트랜지스터 출력 유니트 (M3 나사 단자대, 30mm 폭)

NX-OD5121-1

NX-OD5256-1

트랜지스터 출력 유니트 (MIL 커넥터, 30mm 폭)

NX-OD5121-5

NX-OD5256-5

NX-OD6121-5

NX-OD6256-5

트랜지스터 출력 유니트 (후지쯔 커넥터, 30mm 폭)

NX-OD6121-6

릴레이 출력 유닛 (스크류리스 클램프 단자대, 12mm 폭)

NX-OC2633

NX-OC2733

릴레이 출력 유닛 (스크류리스 클램프 단자대, 24mm 폭)

NX-OC4633

정보

CPU 유니트에 연결시

커플러 장치에 연결시

스크류리스 클램프 단자대 타입

12mm 폭

24mm 폭

M3 나사 단자대 타입

30mm 폭

MIL 커넥터 타입 (20 극 커넥터 × 1)

30mm 폭

MIL 커넥터 타입 (40 극 커넥터 × 1)

30mm 폭

후지쯔 커넥터 타입 (40 극 커넥터 × 1)

30mm 폭

sns 링크

Info

Board

EtherNet / IP ^TM 커플러에 장착하여 CJ와 연결이 가능
