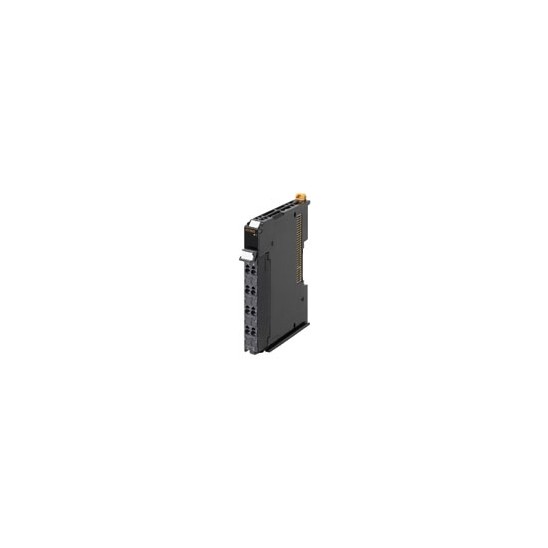

NX 시리즈 아날로그 입력 유니트

NX 시리즈 아날로그 입력 유니트 요약정보 및 구매

NX-AD

▶ 고속 동기 제어를 가능하게 하는 고속종류의 범용타입 등 다양한 종류를 갖춘 아날로그 입력 유니트

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 NX 시리즈 아날로그 출력 유니트 다음 상품 NX 시리즈 히터 단선 감지 장치

상품 상세설명

Features

하나의 유니트로 최대 8 점의 아날로그 신호 입력 가능

EtherCAT 커플러 유니트는 프리 런 재생 방식, 입출력 동기 리프레쉬 방식 중 선택 가능

고속 계측, 고속·고정밀한 제어에 적합한 변환 시간: 10μs, 30000 해상도

차동 입력 타입과 싱글 엔드 입력 유형을 전압, 전류 각각 구비

사용 채널 선택 기능, 이동 평균 처리 기능, 입력 단선 검출 기능, 오버 레인지 / 언더 레인지 감지 기능, 사용자 교정 기능

탈착 가능한 단자대를 채용하여 유지 보수성 향상

스크류리스 클램프 단자대로 배선 공수 절감

단위 폭은 12mm로 공간 절약

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

해외 규격 정보

· 기호는 다음과 같습니다.
U : UL, U1 : UL (Class I Div 2 위험 장소 인증 취득품), C : CSA, UC : cULus, UC1 : cULus (Class I Div 2 위험 장소 인증 취득품)
CU : cUL, N : NK, L : 로이드, CE : EC 지령, KC : 한국 전파법 등록.
· 사용 조건에 대해서는 문의하십시오.

아날로그 입력 유니트

종류 : NX 시리즈 아날로그 입력 유니트
해외 규격 : UC1, CE, KC

상품 명칭	사양									NX유니트 전원 소비 전력	형식
상품 명칭	입력 점수	입력 범위	분해능	변환값 10진수 (0 ~ 100 %)	정밀도 (25℃)	입력방식	변환 시간	입력 임피던스	I / O 리프레쉬 방식	NX유니트 전원 소비 전력	형식
전압 입력 타입	2 점	-10 ~ +10 V	1 / 8000	-4000 ~ 4000	± 0.2 % (풀 스케일)	싱글 엔드	250μs / 점	1MΩ 이상	프리 런	1.05W 이하	◎	NX-AD2603
			1 / 8000	-4000 ~ 4000	± 0.2 % (풀 스케일)	차동	250μs / 점		프리 런	1.05W 이하	◎	NX-AD2604
			1 / 30000	-15000 ~ 15000	± 0.1 % (풀 스케일)	차동	10μs / 점		프리 런 / 입출력 동기	1.05W 이하	◎	NX-AD2608
	4 점		1 / 8000	-4000 ~ 4000	± 0.2 % (풀 스케일)	싱글 엔드	250μs / 점		프리 런	1.10W 이하	◎	NX-AD3603
			1 / 8000	-4000 ~ 4000	± 0.2 % (풀 스케일)	차동	250μs / 점		프리 런	1.10W 이하	◎	NX-AD3604
			1 / 30000	-15000 ~ 15000	± 0.1 % (풀 스케일)	차동	10μs / 점		프리 런 / 입출력 동기	1.10W 이하	◎	NX-AD3608
	8 점		1 / 8000	-4000 ~ 4000	± 0.2 % (풀 스케일)	싱글 엔드	250μ S / 점		프리 런	1.15W 이하	◎	NX-AD4603
			1 / 8000	-4000 ~ 4000	± 0.2 % (풀 스케일)	차동	250μ S / 점		프리 런	1.15W 이하	◎	NX-AD4604
			1 / 30000	-15000 ~ 15000	± 0.1 % (풀 스케일)	차동	10μs / 점		프리 런 / 입출력 동기	1.15W 이하	◎	NX-AD4608
전류 입력 타입	2 점	4 ~ 20mA	1 / 8000	0 ~ 8000	± 0.2 % (풀 스케일)	싱글 엔드	250μs / 점	250Ω	프리 런	0.90W 이하	◎	NX-AD2203
			1 / 8000	0 ~ 8000	± 0.2 % (풀 스케일)	차동	250μs / 점		프리 런	0.90W 이하	◎	NX-AD2204
			1 / 30000	0 ~ 30000	± 0.1 % (풀 스케일)	차동	10μs / 점		프리 런 / 입출력 동기	0.90W 이하	◎	NX-AD2208
	4 점		1 / 8000	0 ~ 8000	± 0.2 % (풀 스케일)	싱글 엔드	250μs / 점		프리 런	0.90W 이하	◎	NX-AD3203
			1 / 8000	0 ~ 8000	± 0.2 % (풀 스케일)	차동	250μs / 점		프리 런	0.90W 이하	◎	NX-AD3204
			1 / 30000	0 ~ 30000	± 0.1 % (풀 스케일)	차동	10μs / 점		프리 런 / 입출력 동기	0.95W 이하	◎	NX-AD3208
	8 점		1 / 8000	0 ~ 8000	± 0.2 % (풀 스케일)	싱글 엔드	250μs / 점	85Ω	프리 런	1.05W 이하	◎	NX-AD4203
			1 / 8000	0 ~ 8000	± 0.2 % (풀 스케일)	차동	250μs / 점		프리 런	1.05W 이하	◎	NX-AD4204
			1 / 30000	0 ~ 30000	± 0.1 % (풀 스케일)	차동	10μs / 점		프리 런 / 입출력 동기	1.10W 이하	◎	NX-AD4208

옵션 품

상품 명칭	사양	형식		해외 규격
오배선 삽입 방지 핀	10 대분 (단자대용 30 개, 유니트 본체용 30 개)	◎	NX-AUX02	-

부속품

부속품은 없습니다.

Specifications

공통 일반 사양

항목		사양
구조		반내 내장형
접지 방법		종 접지 (제 3 종 접지)
사용 환경	사용 주위 온도	0 ~ 55 ℃
	사용 주위 습도	10 ~ 95 % RH (결로 및 결빙되지 않을 것)
	사용 주위 환경	부식성 가스가 없을 것
	저장 주위 온도	-25 ~ +70 ℃ (결로 및 결빙되지 않을 것)
	사용 고도	2,000 m 이하
	오염도	오염도 2 이하 : JIS B3502, IEC61131-2에 적합
	내 노이즈 성	IEC61000-4-4 준수, 2kV (전원 선)
	과전압 카테고리	카테고리 Ⅱ : JIS B3502, IEC61131-2에 적합
	EMC 내성 레벨	영역 B
	내진동	IEC60068-2-6에 준거 5 ~ 8.4Hz 진폭 3.5mm, 8.4 ~ 150Hz 가속도 9.8m / s ² X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)
	내충격	IEC60068-2-27에 준거, 147m / s ² X, Y, Z 각 방향 3 회
적합 규격		cULus Listed UL508, ANSI / ISA 12.12.01, EC : EN61131-2, C-Tick, 한국 전파법 등록

개별 사양

아날로그 입력 유니트 (전압 입력 타입) 2 점 NX-AD2603

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD2603
점수	2 점	외부 접속 단자		스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		싱글 엔드 입력
		입력 범위		-10 ~ +10 V
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 15V
		입력 임피던스		1MΩ 이상
		분해능		1 / 8000 (풀 스케일)
		종합 정밀도	25 ℃	± 0.2 % (풀 스케일)
		종합 정밀도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단, 각 입력 간 비절연)
절연 저항	절연된 회로 간 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량		IOV : 0.1A / 단자 이하 IOG : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	1.05W	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	무

아날로그 입력 유니트 (전압 입력 타입) 2 점 NX-AD2604

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD2604
점수	2 점	외부 접속 단자		스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		-10 ~ +10 V
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 15V
		입력 임피던스		1MΩ 이상
		분해능		1 / 8000 (풀 스케일)
		종합 정밀도	25 ℃	± 0.2 % (풀 스케일)
		종합 정밀도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 간 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급 없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	1.05W	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	무

아날로그 입력 유니트 (전압 입력 타입) 2 점 NX-AD2608

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD2608
점수	2 점	외부 접속 단자		스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		-10 ~ +10 V
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 15V
		입력 임피던스		1MΩ 이상
		분해능		1 / 30000 (풀 스케일)
		종합 정밀도	25 ℃	± 0.1 % (풀 스케일)
		종합 정밀도	0 ~ 55 ℃	± 0.2 % (풀 스케일)
		변환 시간		10μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급 없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	1.05W	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	무

아날로그 입력 유니트 (전압 입력 타입) 4 점 NX-AD3603

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD3603
점수	4 점	외부 접속 단자		스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		싱글 엔드 입력
		입력 범위		-10 ~ +10 V
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 15V
		입력 임피던스		1MΩ 이상
		분해능		1 / 8000 (풀 스케일)
		종합 정밀도	25 ℃	± 0.2 % (풀 스케일)
		종합 정밀도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량		IOV : 0.1A / 단자 이하 IOG : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	1.10W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	무

아날로그 입력 유니트 (전압 입력 타입) 4 점 NX-AD3604

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD3604
점수	4 점	외부 접속 단자		스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		-10 ~ +10 V
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 15V
		입력 임피던스		1MΩ 이상
		분해능		1 / 8000 (풀 스케일)
		종합 정밀도	25 ℃	± 0.2 % (풀 스케일)
		종합 정밀도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급 없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	1.10W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	무

아날로그 입력 유니트 (전압 입력 타입) 4 점 NX-AD3608

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD3608
점수	4 점	외부 접속 단자		스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		-10 ~ +10 V
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 15V
		입력 임피던스		1MΩ 이상
		분해능		1 / 30000 (풀 스케일)
		종합 정밀도	25 ℃	± 0.1 % (풀 스케일)
		종합 정밀도	0 ~ 55 ℃	± 0.2 % (풀 스케일)
		변환 시간		10μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급 없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	1.10W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	무

아날로그 입력 유니트 (전압 입력 타입) 8 점 NX-AD4603

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD4603
점수	8 점	외부 접속 단자		스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		싱글 엔드 입력
		입력 범위		-10 ~ +10 V
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 15V
		입력 임피던스		1MΩ 이상
		분해능		1 / 8000 (풀 스케일)
		전체 정확도	25 ℃	± 0.2 % (풀 스케일)
		전체 정확도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 간 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량		IOG : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	1.15W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	무

아날로그 입력 유니트 (전압 입력 타입) 8 점 NX-AD4604

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD4604
점수	8 점	외부 접속 단자		스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		-10 ~ +10 V
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 15V
		입력 임피던스		1MΩ 이상
		분해능		1 / 8000 (풀 스케일)
		종합 정밀도	25 ℃	± 0.2 % (풀 스케일)
		종합 정밀도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 간 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급 없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	1.15W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	무

아날로그 입력 유니트 (전압 입력 타입) 8 점 NX-AD4608

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD4608
점수	8 점	외부 접속 단자		스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		-10 ~ +10 V
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 15V
		입력 임피던스		1MΩ 이상
		분해능		1 / 30000 (풀 스케일)
		전체 정확도	25 ℃	± 0.1 % (풀 스케일)
		전체 정확도	0 ~ 55 ℃	± 0.2 % (풀 스케일)
		변환 시간		10μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급 없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	1.15W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	무

아날로그 입력 유니트 (전류 입력 타입) 2 점 NX-AD2203

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD2203
점수	2 점	외부 접속 단자		스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		싱글 엔드 입력
		입력 범위		4 ~ 20mA
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 30mA
		입력 임피던스		250Ω
		분해능		1 / 8000 (풀 스케일)
		전체 정확도	25 ℃	± 0.2 % (풀 스케일)
		전체 정확도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량		IOV : 0.1A / 단자 이하 IOG : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	0.90W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	유

아날로그 입력 유니트(전류 입력 타입) 2 점 NX-AD2204

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD2204
점수	2 점	외부 접속 단자		스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		4 ~ 20mA
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 30mA
		입력 임피던스		250Ω
		분해능		1 / 8000 (풀 스케일)
		전체 정확도	25 ℃	± 0.2 % (풀 스케일)
		전체 정확도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	0.90W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	유

아날로그 입력 유니트 (전류 입력 타입) 2 점 NX-AD2208

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD2208
점수	2 점	외부 접속 단자		스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		4 ~ 20mA
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 30mA
		입력 임피던스		250Ω
		분해능		1 / 30000 (풀 스케일)
		전체 정확도	25 ℃	± 0.1 % (풀 스케일)
		전체 정확도	0 ~ 55 ℃	± 0.2 % (풀 스케일)
		변환 시간		10μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 간 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급 없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	0.90W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	유

아날로그 입력 유니트 (전류 입력 타입) 4 점 NX-AD3203

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD3203
점수	4 점	외부 접속 단자		스크류리스 클램프 터미널 블록 (12 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		싱글 엔드 입력
		입력 범위		4 ~ 20mA
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 30mA
		입력 임피던스		250Ω
		분해능		1 / 8000 (풀 스케일)
		전체 정확도	25 ℃	± 0.2 % (풀 스케일)
		전체 정확도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 간 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량		IOV : 0.1A / 단자 이하 IOG : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	0.90W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	유

아날로그 입력 유니트 (전류 입력 타입) 4 점 NX-AD3204

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD3204
점수	4 점	외부 접속 단자		스크류리스 클램프 터미널 블록 (12 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		4 ~ 20mA
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 30mA
		입력 임피던스		250Ω
		분해능		1 / 8000 (풀 스케일)
		전체 정확도	25 ℃	± 0.2 % (풀 스케일)
		전체 정확도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급 없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	0.90W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	유

아날로그 입력 유니트 (전류 입력 타입) 4 점 NX-AD3208

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD3208
점수	4 점	외부 접속 단자		스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		4 ~ 20mA
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 30mA
		입력 임피던스		250Ω
		분해능		1 / 30000 (풀 스케일)
		전체 정확도	25 ℃	± 0.1 % (풀 스케일)
		전체 정확도	0 ~ 55 ℃	± 0.2 % (풀 스케일)
		변환 시간		10μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급 없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	0.95W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	유

아날로그 입력 유니트 (전류 입력 타입) 8 점 NX-AD4203

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD4203
점수	8 점	외부 접속 단자		스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		싱글 엔드 입력
		입력 범위		4 ~ 20mA
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 30mA
		입력 임피던스		85Ω
		분해능		1 / 8000 (풀 스케일)
		전체 정확도	25 ℃	± 0.2 % (풀 스케일)
		전체 정확도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급	I / O 전원 단자 전류 용량		IOV : 0.1A / 단자 다음
NX 유니트 전원 소비 전력	1.05W	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	유

아날로그 입력 유니트 (전류 입력 타입) 8 점 NX-AD4204

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD4204
점수	8 점	외부 접속 단자		스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		4 ~ 20mA
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 30mA
		입력 임피던스		85Ω
		분해능		1 / 8000 (풀 스케일)
		전체 정확도	25 ℃	± 0.2 % (풀 스케일)
		전체 정확도	0 ~ 55 ℃	± 0.4 % (풀 스케일)
		변환 시간		250μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급 없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	1.05W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	유

아날로그 입력 유니트 (전류 입력 타입) 8 점 NX-AD4208

단위 명칭	아날로그 입력 유니트 (전압 입력 타입)	형식		NX-AD4208
점수	8 점	외부 접속 단자		스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식	프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시	TS LED	입력 방식		차동 입력
		입력 범위		4 ~ 20mA
		입력 변환 범위		-5 ~ 105 % (풀 스케일)
		절대 최대 정격		± 30mA
		입력 임피던스		85Ω
		분해능		1 / 30000 (풀 스케일)
		전체 정확도	25 ℃	± 0.1 % (풀 스케일)
		전체 정확도	0 ~ 55 ℃	± 0.2 % (풀 스케일)
		변환 시간		10μs / 점
외형 치수	12 (W) × 100 (H) × 71 (D)	절연 방식		입력과 NX 버스 사이 : 전원 = 트랜스, 신호 = 디지털 아이솔레이터 (단 각 입력 간 비절연)
절연 저항	절연된 회로 사이 20MΩ 이상 (DC100V에서)	내전압		절연된 회로 사이 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	공급 없음	I / O 전원 단자 전류 용량		I / O 전원 단자 없음
NX 유니트 전원 소비 전력	1.10W 이하	I / O 전원 소비 전류		소비 없음
질량	70g 이하
회로 구성
설치 방향 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도
입력 단선 감지 기능	유

Dimensions

아날로그 입력 유니트
NX-AD □ □ □ □
폭: 12mm
