공통 일반 사양 | 항목 | 사양 |
|---|
| 구조 | 반내 내장형 |
|---|
| 접지 방법 | D 종 접지 (제 3 종 접지) |
|---|
| 사용 환경 | 사용 주위 온도 | 0 ~ 55 ℃ |
|---|
| 사용 주위 습도 | 10 ~ 95 % RH (결로 및 결빙되지 않을 것) |
|---|
| 사용 주위 환경 | 부식성 가스가 없을 것 |
|---|
| 저장 주위 온도 | -25 ~ +70 ℃ (결로 및 결빙되지 않을 것) |
|---|
| 사용 고도 | 2,000 m 이하 |
|---|
| 오염도 | 오염 등급 2 이하 : JIS B3502, IEC61131-2에 적합 |
|---|
| 내 노이즈 성 | IEC61000-4-4 준수, 2kV (전원 선) |
|---|
| 과전압 카테고리 | 카테고리 Ⅱ : JIS B3502, IEC61131-2에 적합 |
|---|
| EMC 내성 레벨 | 영역 B |
|---|
| 내진동 | IEC60068-2-6에 준거
5 ~ 8.4Hz 진폭 3.5mm,
8.4 ~ 150Hz 가속도 9.8m / s 2
X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분) |
|---|
| 내충격 | IEC60068-2-27에 준거, 147m / s 2 X, Y, Z 각 방향 3 회 |
|---|
| 적합 규격 | cULus Listed UL508, ANSI / ISA 12.12.01, EC : EN61131-2, C-Tick,
KC : 한국 전파법 등록, NK, LR |
|---|

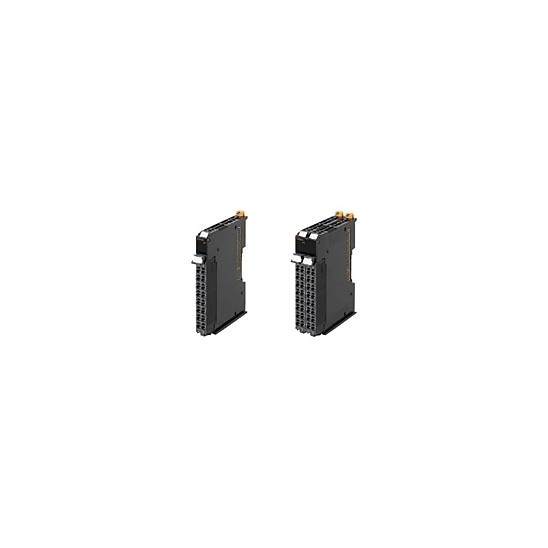

개별 사양온도 입력 유니트 (열전대 입력 타입) 2 점 NX-TS2101 | 유니트 명칭 | 온도 입력 유니트
(열전대 입력 타입) | 형식 | NX-TS2101 |
|---|
| 점수 | 2 점 | 외부 접속 단자 | 스크류리스 클램프 단자대 (16 핀) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | K, J, T, E, L, U, N, R, S, B,
WRe5-26, PL Ⅱ |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ° C |
|---|
| 절대 최대 정격 | ± 130mV |
|---|
| 입력 임피던스 | 20kΩ 이상 |
|---|
| 분해능 | 0.1 ° C 이하 * 1 |
|---|
| 기준 정밀도 | * 2 |
|---|
| 온도 계수 | * 2 |
|---|
| 냉 접점 보상 오차 | ± 1.2 ° C * 3 * 4 |
|---|
| 입력 단선 검출 전류 | 약 0.1μA |
|---|
| 예열 시간 | 30 분 | 변환 시간 | 250ms / 유니트 |
|---|
| 외형 치수 | 12 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 간 :
전원 = 트랜스 신호 = 옵토 커플러
각 입력 간 :
전원 = 트랜스 신호 = 옵토 커플러 |
|---|
| 절연 저항 | 절연된
회로간 20MΩ 이상
(DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 0.90W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 70g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 설치 방향과 인접한 유니트의 소비 전력은 냉 접점 보상 오차가 제한됩니다.
상세사항에 대해서는 「열전대 입력 타입의 냉접점 보상 오차 사양」을 참조해 주십시오. |
|---|
| 단자 접속도 | |
|---|
* 1. 입력 종별이 R, S, W의 경우 0.2 ° C 이하가 됩니다.
* 2 "입력 유형, 측정 온도별 다른 기준정밀도 · 온도 계수 목록"을 참조하십시오.
* 3. 이 냉 접점 보상 오차는 냉 접점 센서가 장착된 단자대와 온도 입력 유니트 본체와의 세트로 보장하고 있습니다. 단자대와 온도 입력 유니트 본체는 반드시 세트로 사용하십시오. 단자대와 본체에 모두 교정 관리 No.를 표시합니다. 수리 반환되는 경우에는 반드시 단자대 (냉 접점 센서 포함)도 세트로 반환해 주십시오.
* 4. 사용 조건 별 사양은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오.
온도 입력 유니트 (열전대 입력 타입) 2 점 NX-TS2102 | 유니트 명칭 | 온도 입력 유니트
(열전대 입력 타입) | 형식 | NX-TS2102 |
|---|
| 점수 | 2 점 | 외부 접속 단자 | 스크류리스 클램프 단자대 (16 핀) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | K, J, T, E, L, U, N, R, S,
WRe5-26, PL Ⅱ |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ℃ |
|---|
| 절대 최대 정격 | ± 130mV |
|---|
| 입력 임피던스 | 20kΩ 이상 |
|---|
| 분해능 | 0.01 ℃ 이하 |
|---|
| 기준 정밀도 | * 1 |
|---|
| 온도 계수 | * 1 |
|---|
| 냉 접점 보상 오차 | ± 1.2 ℃ * 2 * 3 |
|---|
| 입력 단선 검출 전류 | 약 0.1μA |
|---|
| 예열 시간 | 45 분 | 변환 시간 | 10ms / 유니트 |
|---|
| 외형 치수 | 12 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 사이 : 전원 = 트랜스, 신
호 = 디지털 아이솔레이터
각 입력 사이 : 전원 = 트랜스 신호 = 드
지털 절연체 |
|---|
| 절연 저항 | 절연된 회로간
20MΩ 이상 (DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 0.80W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 70g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 설치 방향과 인접한 유니트의 소비 전력은 냉 접점 보상 오차가 제한됩니다.
자세한 내용은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오. |
|---|
| 단자 접속도 | |
|---|
* 1 "입력 유형, 측정 온도 다른 기준도 · 온도 계수 목록"을 참조하십시오.
* 2.이 냉 접점 보상 오차는 냉 접점 센서가 장착 된 단자대와 온도 입력 유니트 본체와의 세트로 보장하고 있습니다. 단자대와 온도 입력 유니트 본체는 반드시 세트로 사용하십시오. 단자대와 본체에 모두 교정 관리 No.를 표시합니다. 수리 반환되는 경우에는 반드시 단자대 (냉 접점 센서 포함)도 세트로 반환합니다.
* 3. 사용 조건 별 사양은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오. 온도 입력 유니트 (열전대 입력 타입) 2 점 NX-TS2104 | 유니트 명칭 | 온도 입력 유니트
(열전대 입력 타입) | 형식 | NX-TS2104 |
|---|
| 점수 | 2 점 | 외부 접속 단자 | 스크류리스 클램프 단자대 (16 핀) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | K, J, T, E, L, U, N, R, S,
WRe5-26, PL Ⅱ |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ℃ |
|---|
| 절대 최대 정격 | ± 130mV |
|---|
| 입력 임피던스 | 20kΩ 이상 |
|---|
| 분해능 | 0.001 ℃ 이하 |
|---|
| 기준 정확도 | * 1 |
|---|
| 온도 계수 | * 1 |
|---|
| 냉 접점 보상 오차 | ± 1.2 ℃ * 2 * 3 |
|---|
| 입력 단선 검출 전류 | 약 0.1μA |
|---|
| 예열 시간 | 45 분 | 변환 시간 | 60ms / 유니트 |
|---|
| 외형 치수 | 12 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 사이 : 전원 = 트랜스, 신
호 = 디지털 아이솔레이터
각 입력 사이 : 전원 = 트랜스 신호 = 드
지털 절연체 |
|---|
| 절연 저항 | 절연된 회로간
20MΩ 이상 (DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 0.80W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 70g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 설치 방향과 인접한 유니트의 소비 전력은 냉 접점 보상 오차가 제한됩니다.
자세한 내용은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오. |
|---|
| 단자 접속도 | |
|---|
* 1 "입력 유형, 측정 온도 다른 기준도 · 온도 계수 목록"을 참조하십시오.
* 2.이 냉 접점 보상 오차는 냉 접점 센서가 장착 된 단자대와 온도 입력 유니트 본체와의 세트로 보장하고 있습니다. 단자대와 온도 입력 유니트 본체는 반드시 세트로 사용하십시오. 단자대와 본체에 모두 교정 관리 No.를 표시합니다. 수리 반환되는 경우에는 반드시 단자대 (냉 접점 센서 포함)도 세트로 반환합니다.
* 3. 사용 조건 별 사양은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오. 온도 입력 유니트 (측온 저항체 입력 타입) 2 점 NX-TS2201 | 유니트 명칭 | 온도 입력 유니트
(측온 저항체 입력 타입) | 형식 | NX-TS2201 |
|---|
| 점수 | 2 점 | 외부 접속 단자 | 스크류리스 클램프 단자대(16 핀) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | Pt100 (3 선) / Pt1000 (3 선) |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ℃ |
|---|
| 입력 검출 전류 | 약 0.25mA |
|---|
| 분해능 | 0.1 ℃ 이하 |
|---|
| 기준 정확도 | * |
|---|
| 온도 계수 | * |
|---|
| 도체 저항의 영향 | 0.06 ℃ / Ω 이하
(단 20Ω 이하로 할 것) |
|---|
| 예열 시간 | 10 분 | 변환 시간 | 250ms / 유니트 |
|---|
| 외형 치수 | 12 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 사이 :
전원 = 트랜스 신호 = 옵토 커플러
각 입력 사이 :
전원 = 트랜스 신호 = 옵토 커플러 |
|---|
| 절연 저항 | 절연된 회로간
20MΩ 이상 (DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 0.90W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 70g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 없음 |
|---|
| 단자 접속도 | |
|---|
* "입력 유형, 측정 온도 다른 기준도 · 온도 계수 목록"을 참조하십시오. 온도 입력 유니트 (측온 저항체 입력 타입) 2 점 NX-TS2202 | 유니트 명칭 | 온도 입력 유니트
(측온 저항체 입력 타입) | 형식 | NX-TS2202 |
|---|
| 점수 | 2 점 | 외부 접속 단자 | 스크류리스 클램프 단자대 (16 핀) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | Pt100 (3 선) |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ℃ |
|---|
| 입력 검출 전류 | 약 0.25mA |
|---|
| 분해능 | 0.01 ℃ 이하 |
|---|
| 기준 정확도 | * |
|---|
| 온도 계수 | * |
|---|
| 도체 저항의 영향 | 0.06 ℃ / Ω 이하
(단 20Ω 이하로 할 것) |
|---|
| 예열 시간 | 30 분 | 변환 시간 | 10ms / 유니트 |
|---|
| 외형 치수 | 12 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 사이 : 전원 = 트랜스, 신
호 = 디지털 아이솔레이터
각 입력 사이 : 전원 = 트랜스 신호 = 드
지털 절연체 |
|---|
| 절연 저항 | 절연된 회로간
20MΩ 이상 (DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 0.75W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 70g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 없음 |
|---|
| 단자 접속도 | |
|---|
* "입력 유형, 측정 온도 다른 기준도 · 온도 계수 목록"을 참조하십시오. 온도 입력 유니트 (측온 저항체 입력 타입) 2 점 NX-TS2204 | 유니트 명칭 | 온도 입력 유니트
(측온 저항체 입력 타입) | 형식 | NX-TS2204 |
|---|
| 점수 | 2 점 | 외부 접속 단자 | 스크류리스 클램프 단자대 (16 핀) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | Pt100 (3 선) / Pt1000 (3 선) |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ℃ |
|---|
| 입력 검출 전류 | 약 0.25mA |
|---|
| 분해능 | 0.001 ℃ 이하 |
|---|
| 기준 정확도 | * |
|---|
| 온도 계수 | * |
|---|
| 도체 저항의 영향 | 0.06 ℃ / Ω 이하
(단 20Ω 이하로 할 것) |
|---|
| 예열 시간 | 30 분 | 변환 시간 | 60ms / 유니트 |
|---|
| 외형 치수 | 12 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 사이 : 전원 = 트랜스, 신
호 = 디지털 아이솔레이터
각 입력 사이 : 전원 = 트랜스 신호 = 드
지털 절연체 |
|---|
| 절연 저항 | 절연된 회로간
20MΩ 이상 (DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 0.75W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 70g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 없음 |
|---|
| 단자 접속도 | |
|---|
* "입력 유형, 측정 온도 다른 기준도 · 온도 계수 목록"을 참조하십시오.
온도 입력 유니트 (열전대 입력 타입) 4 점 NX-TS3101 | 유니트 명칭 | 온도 입력 유니트
(열전대 입력 타입) | 형식 | NX-TS3101 |
|---|
| 점수 | 4 점 | 외부 접속 단자 | 스크류리스 클램프 단자대
(16 단자 × 2) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | K, J, T, E, L, U, N, R, S, B,
WRe5-26, PL Ⅱ |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ° C |
|---|
| 절대 최대 정격 | ± 130mV |
|---|
| 입력 임피던스 | 20kΩ 이상 |
|---|
| 분해능 | 0.1 ° C 이하 * 1 |
|---|
| 기준 정확도 | * 2 |
|---|
| 온도 계수 | * 2 |
|---|
| 냉 접점 보상 오차 | ± 1.2 ° C * 3 * 4 |
|---|
| 입력 단선 검출 전류 | 약 0.1μA |
|---|
| 예열 시간 | 30 분 | 변환 시간 | 250ms / 유니트 |
|---|
| 외형 치수 | 24 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 사이 :
전원 = 트랜스, 신호 = 포토 커플러
각 입력 사이 :
전원 = 트랜스, 신호 = 포토 커플러 |
|---|
| 절연 저항 | 절연된 회로간 20MΩ 이상
(DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간, 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 1.30W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 140g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 설치 방향과 인접한 유니트의 소비 전력은 냉 접점 보상 오차가 제한됩니다.
상세사항에 대해서는 「열전대 입력 타입의 냉접점 보상 오차 사양」을 참조해 주십시오. |
|---|
| 단자 접속도 | |
|---|
* 1. 입력 종별이 R, S, W의 경우 0.2 ° C 이하가 됩니다.
* 2 "입력 유형, 측정 온도 별 기준도 · 온도 계수 목록"을 참조하십시오.
* 3.이 냉 접점 보상 오차는 냉 접점 센서가 장착된 단자대와 온도 입력 유니트 본체와의 세트로 보장하고 있습니다. 단자대와 온도 입력 유니트 본체는 반드시 세트로 사용하십시오. 단자대와 본체에 모두 교정 관리 No.를 표시합니다. 수리 반환되는 경우에는 반드시 단자대 (냉 접점 센서 포함)도 세트로 반환해 주십시오.
* 4. 사용 조건 별 사양은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오.
온도 입력 유니트 (열전대 입력 타입) 4 점 NX-TS3102 | 유니트 명칭 | 온도 입력 유니트
(열전대 입력 타입) | 형식 | NX-TS3102 |
|---|
| 점수 | 4 점 | 외부 접속 단자 | 스크류리스 클램프 단자대
(16 단자 × 2) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | K, J, T, E, L, U, N, R, S,
WRe5-26, PL Ⅱ |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ° C |
|---|
| 절대 최대 정격 | ± 130mV |
|---|
| 입력 임피던스 | 20kΩ 이상 |
|---|
| 분해능 | 0.01 ° C 이하 |
|---|
| 기준 정확도 | * 1 |
|---|
| 온도 계수 | * 1 |
|---|
| 냉 접점 보상 오차 | ± 1.2 ° C * 2 * 3 |
|---|
| 입력 단선 검출 전류 | 약 0.1μA |
|---|
| 예열 시간 | 45 분 | 변환 시간 | 10ms / 유니트 |
|---|
| 외형 치수 | 24 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 사이 : 전원 = 트랜스, 신
호 = 디지털 아이솔레이터
각 입력 사이 : 전원 = 트랜스 신호 = 드
지털 절연체 |
|---|
| 절연 저항 | 절연된 회로간 20MΩ 이상 (DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 1.10W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 140g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 설치 방향과 인접한 유니트의 소비 전력은 냉 접점 보상 오차가 제한됩니다.
자세한 내용은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오. |
|---|
| 단자 접속도 | |
|---|
* 1 "입력 유형, 측정 온도 다른 기준도 · 온도 계수 목록"을 참조하십시오.
* 2.이 냉 접점 보상 오차는 냉 접점 센서가 장착 된 단자대와 온도 입력 유니트 본체와의 세트로 보장하고 있습니다. 단자대와 온도 입력 유니트 본체는 반드시 세트로 사용하십시오. 단자대와 본체에 모두 교정 관리 No.를 표시합니다. 수리 반환되는 경우에는 반드시 단자대 (냉 접점 센서 포함)도 세트로 반환합니다.
* 3. 사용 조건 별 사양은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오. 온도 입력 유니트 (열전대 입력 타입) 4 점 NX-TS3104 | 유니트 명칭 | 온도 입력 유니트
(열전대 입력 타입) | 형식 | NX-TS3104 |
|---|
| 점수 | 4 점 | 외부 접속 단자 | 스크류리스 클램프 단자대
(16 단자 × 2) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | K, J, T, E, L, U, N, R, S,
WRe5-26, PL Ⅱ |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ° C |
|---|
| 절대 최대 정격 | ± 130mV |
|---|
| 입력 임피던스 | 20kΩ 이상 |
|---|
| 분해능 | 0.001 ° C 이하 |
|---|
| 기준 정확도 | * 1 |
|---|
| 온도 계수 | * 1 |
|---|
| 냉 접점 보상 오차 | ± 1.2 ° C * 2 * 3 |
|---|
| 입력 단선 검출 전류 | 약 0.1μA |
|---|
| 예열 시간 | 45 분 | 변환 시간 | 60ms / 유니트 |
|---|
| 외형 치수 | 24 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 사이 : 전원 = 트랜스, 신
호 = 디지털 아이솔레이터
각 입력 사이 : 전원 = 트랜스 신호 = 드
지털 절연체 |
|---|
| 절연 저항 | 절연된 회로간
20MΩ 이상 (DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 1.10W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 140g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 설치 방향과 인접한 유니트의 소비 전력은 냉 접점 보상 오차가 제한됩니다.
자세한 내용은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오. |
|---|
| 단자 접속도 | |
|---|
* 1 "입력 유형, 측정 온도 다른 기준도 · 온도 계수 목록"을 참조하십시오.
* 2.이 냉 접점 보상 오차는 냉 접점 센서가 장착 된 단자대와 온도 입력 유니트 본체와의 세트로 보장하고 있습니다. 단자대와 온도 입력 유니트 본체는 반드시 세트로 사용하십시오. 단자대와 본체에 모두 교정 관리 No.를 표시합니다. 수리 반환되는 경우에는 반드시 단자대 (냉 접점 센서 포함)도 세트로 반환합니다.
* 3. 사용 조건 별 사양은 "열전대 입력 유형의 냉 접점 보상 오차의 사양"을 참조하십시오. 온도 입력 유니트 (측온 저항체 입력 타입) 4 점 NX-TS3201 | 유니트 명칭 | 온도 입력 유니트
(측온 저항체 입력 타입) | 형식 | NX-TS3201 |
|---|
| 점수 | 4 점 | 외부 접속 단자 | 스크류리스 클램프 단자대
(16 단자 × 2) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | Pt100 (3 선) / Pt1000 (3 선) |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ℃ |
|---|
| 입력 검출 전류 | 약 0.25mA |
|---|
| 분해능 | 0.1 ℃ 이하 |
|---|
| 기준 정확도 | * |
|---|
| 온도 계수 | * |
|---|
| 도체 저항의 영향 | 0.06 ℃ / Ω 이하
(단 20Ω 이하로 할 것) |
|---|
| 예열 시간 | 10 분 | 변환 시간 | 250ms / 유니트 |
|---|
| 외형 치수 | 24 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 사이 :
전원 = 트랜스 신호 = 옵토 커플러
각 입력 사이 :
전원 = 트랜스 신호 = 옵토 커플러 |
|---|
| 절연 저항 | 절연된 회로간
20MΩ 이상 (DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 1.30W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 140g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 없음 |
|---|
| 단자 접속도 | |
|---|
* "입력 유형, 측정 온도 다른 기준도 · 온도 계수 목록"을 참조하십시오. 온도 입력 유니트 (측온 저항체 입력 타입) 4 점 NX-TS3202 | 유니트 명칭 | 온도 입력 유니트
(측온 저항체 입력 타입) | 형식 | NX-TS3202 |
|---|
| 점수 | 4 점 | 외부 접속 단자 | 스크류리스 클램프 단자대
(16 단자 × 2) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | Pt100 (3 선) |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ℃ |
|---|
| 입력 검출 전류 | 약 0.25mA |
|---|
| 분해능 | 0.01 ℃ 이하 |
|---|
| 기준 정확도 | * |
|---|
| 온도 계수 | * |
|---|
| 도체 저항의 영향 | 0.06 ℃ / Ω 이하
(단 20Ω 이하로 할 것) |
|---|
| 예열 시간 | 30 분 | 변환 시간 | 10ms / 유니트 |
|---|
| 외형 치수 | 24 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 사이 : 전원 = 트랜스, 신
호 = 디지털 아이솔레이터
각 입력 사이 : 전원 = 트랜스 신호 = 드
지털 절연체 |
|---|
| 절연 저항 | 절연된 회로간
20MΩ 이상 (DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 1.05W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 130g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 없음 |
|---|
| 단자 접속도 | |
|---|
* "입력 유형, 측정 온도 다른 기준도 · 온도 계수 목록"을 참조하십시오. 온도 입력 유니트 (측온 저항체 입력 타입) 4 점 NX-TS3204 | 유니트 명칭 | 온도 입력 유니트
(측온 저항체 입력 타입) | 형식 | NX-TS3204 |
|---|
| 점수 | 4 점 | 외부 접속 단자 | 스크류리스 클램프 단자대
(16 단자 × 2) |
|---|
| I / O 리프레쉬 방식 | 프리 런 리프레쉬 방식 |
|---|
| LED 표시 | TS LED | 온도 센서 | Pt100 (3 선) / Pt1000 (3 선) |
|---|
| 입력 변환 범위 | 입력 범위의 ± 20 ℃ |
|---|
| 입력 검출 전류 | 약 0.25mA |
|---|
| 분해능 | 0.001 ℃ 이하 |
|---|
| 기준 정확도 | * |
|---|
| 온도 계수 | * |
|---|
| 도체 저항의 영향 | 0.06 ℃ / Ω 이하
(단 20Ω 이하로 할 것) |
|---|
| 예열 시간 | 30 분 | 변환 시간 | 60ms / 유니트 |
|---|
| 외형 치수 | 24 (W) × 100 (H) × 71 (D) | 절연 방식 | 입력과 NX 버스 사이 : 전원 = 트랜스, 신
호 = 디지털 아이솔레이터
각 입력 사이 : 전원 = 트랜스 신호 = 드
지털 절연체 |
|---|
| 절연 저항 | 절연된 회로간
20MΩ 이상 (DC100V에서) | 내전압 | 절연된 회로간 AC510V,
1 분간 누설 전류 5mA 이하 |
|---|
| I / O 전원 공급 방법 | 공급없음 | I / O 전원 단자 전류 용량 | I / O 전원 단자 없음 |
|---|
| NX 유니트 전원 소비 전력 | 1.05W 이하 | I / O 전원 소비 전류 | 소비 없음 |
|---|
| 질량 | 130g 이하 |
|---|
| 설치 방향 및 제한 | 설치 방향 : 6 방향 가능
제한 : 없음 |
|---|
| 단자 접속도 | |
|---|
* "입력 유형, 측정 온도 다른 기준도 · 온도 계수 목록"을 참조하십시오.
입력 유형, 측정 온도별 기준정밀도 · 온도 계수 목록 * 1 | 변환 시간 | 입력 종별 | 측정 값 (℃) | 기준 정밀도 ℃ * 2 (%) | 온도 계수 ℃ / ℃ * 3
(ppm / ℃ * 4) |
|---|
| 입력 유형 | 입력 범위 (℃) |
|---|
| 250ms | K | -200 ~ 1300 | -200 ~ -100 | ± 1.5 (± 0.1 %) | ± 0.15 (± 100ppm / ℃) | | -100 ~ 400 | ± 0.30 (± 200ppm / ℃) | | 400 ~ 1300 | ± 0.38 (± 250ppm / ℃) | | J | -200 ~ 1200 | -200 ~ 400 | ± 1.4 (± 0.1 %) | ± 0.14 (± 100ppm / ℃) | | 400 ~ 900 | ± 1.2 (± 0.09 %) | ± 0.28 (± 200ppm / ℃) | | 900 ~ 1200 | ± 0.35 (± 250ppm / ℃) | | T | -200 ~ 400 | -200 ~ -100 | ± 1.2 (± 0.2 %) | ± 0.30 (± 500ppm / ℃) | | -100 ~ 400 | ± 0.12 (± 200ppm / ℃) | | E | -200 ~ 1000 | -200 ~ 400 | ± 1.2 (± 0.1 %) | ± 0.12 (± 100ppm / ℃) | | 400 ~ 700 | ± 2.0 (± 0.17 %) | ± 0.24 (± 200ppm / ℃) | | 700 ~ 1000 | ± 0.30 (± 250ppm / ℃) | | L | -200 ~ 900 | -200 ~ 300 | ± 1.1 (± 0.1 %) | ± 0.11 (± 100ppm / ℃) | | 300 ~ 700 | ± 2.2 (± 0.2 %) | ± 0.22 (± 200ppm / ℃) | | 700 ~ 900 | ± 0.28 (± 250ppm / ℃) | | U | -200 ~ 600 | -200 ~ 400 | ± 1.2 (± 0.15 %) | ± 0.12 (± 150ppm / ℃) | | 400 ~ 600 | ± 1.0 (± 0.13 %) | | N | -200 ~ 1300 | -200 ~ 400 | ± 1.5 (± 0.1 %) | ± 0.30 (± 200ppm / ℃) | | 400 ~ 1000 | | 1000 ~ 1300 | ± 0.38 (± 250ppm / ℃) | | R | -50 ~ 1700 | -50 ~ 500 | ± 1.75 (± 0.1 %) | ± 0.44 (± 250ppm / ℃) | | 500 ~ 1200 | ± 2.5 (± 0.15 %) | | 1200 ~ 1700 | | S | -50 ~ 1700 | -50 ~ 600 | ± 1.75 (± 0.1 %) | ± 0.44 (± 250ppm / ℃) | | 600 ~ 1100 | ± 2.5 (± 0.15 %) | | 1100 ~ 1700 | | B | 0 ~ 1800 | 0.0 ~ 400.0 | 기준 정밀도 보증 불가 | 기준 정밀도 보증 불가 | | 400 ~ 1200 | ± 3.6 (± 0.2 %) | ± 0.45 (± 250ppm / ℃) | | 1200 ~ 1800 | ± 5.0 (± 0.28 %) | ± 0.54 (± 300ppm / ℃) | | WRe5-26 | 0 ~ 2300 | 0 ~ 300 | ± 1.15 (± 0.05 %) | ± 0.46 (± 200ppm / ℃) | | 300 ~ 800 | ± 2.3 (± 0.1 %) | | 800 ~ 1500 | ± 3.0 (± 0.13 %) | | 1500 ~ 2300 | ± 0.691 (± 300ppm / ℃) | | PL Ⅱ | 0 ~ 1300 | PL Ⅱ | 0 ~ 400 | ± 1.3 (± 0.1 %) | ± 0.23 (± 200ppm / ℃) | | 400 ~ 800 | ± 2.0 (± 0.15 %) | ± 0.39 (± 300ppm / ℃) | | 800 ~ 1300 | ± 0.65 (± 500ppm / ℃) | | Pt100 | -200 ~ 850 | Pt100 | -200 ~ 300 | ± 1.0 (± 0.1 %) | ± 0.1 (± 100ppm / ℃) | | 300 ~ 700 | ± 2.0 (± 0.2 %) | ± 0.2 (± 200ppm / ℃) | | 700 ~ 850 | ± 2.5 (± 0.25 %) | ± 0.25 (± 250ppm / ℃) | | Pt1000 | -200 ~ 850 | Pt1000 | -200 ~ 300 | ± 1.0 (± 0.1 %) | ± 0.1 (± 100ppm / ℃) | | 300 ~ 700 | ± 2.0 (± 0.2 %) | ± 0.2 (± 200ppm / ℃) | | 700 ~ 850 | ± 2.5 (± 0.25 %) | ± 0.25 (± 250ppm / ℃) |
* 1. 온도 단위를 섭씨에서 화씨로 변환하려면 다음과 같이 계산합니다.
화씨 온도 (° F) = 섭씨 온도 (℃) × 1.8 +32 * 2. 열전대 입력 타입의 온도 입력 유니트는 냉 접점 센서가 장착된 단자대와 온도 입력 유니트 본체와의 세트로 전체 정확도를 보장합니다. 동일한 교정 관리 No.의 단자대와 온도 입력 유니트 본체를 세트로, 또한 24mm 폭 형식의 경우는 더욱 좌우의 단자대를 올바르게 장착하여 사용하십시오. * 3. 주위 온도가 1 ° C 변화했을 때의 측정 값에 대한 오차입니다.
또한 측정 오차의 산출 방법은 다음과 같습니다.
전체 정확도 = 기준 정확도 + 온도 특성 × 주위 온도 변화 분 + 냉 접점 보상 오차
(계산 예)
· 조건 | 항목 | 내용 |
|---|
| 주위 온도 | 30 ℃ | | 측정값 | 100 ℃ | | 사용 NX 유니트 | NX-TS2101 | | 열전대 종류 | K 열전대 |
· 상기의 조건에 따라 데이터 시트 기준정밀도 · 온도 계수 목록에서 이끌어 낸 각 특성값 | 항목 | 내용 |
|---|
| 기준 정확도 | - 100 ~ 400 ℃ : ± 1.5 ℃ | | 온도 계수 | - 100 ~ 400 ℃ : ± 0.30 ° C / ℃ | | 주위 온도 변화 | 25 ℃ → 30 ℃ 5deg | | 냉 접점 보상 오차 | ± 1.2 ℃ |
따라서
전체 정확도 = 기준 정확도 + 온도 특성 × 주위 온도 변화분 + 냉 접점 보상 오차
= ± 1.5 ° C + (± 0.30 ° C / ° C) × 5deg + ± 1.2 ° C
= ± 4.2 ° C * 4. ppm은 입력 범위의 풀 스케일에 대한 값입니다. 열전대 입력 유형의 냉접점 보상 오차의 사양(a) 정면 설치 방향으로 인접한 유니트의 소비 전력이 좌우 모두 1.5W 이하의 경우 냉 접점 보상 오차는 ± 1.2 ° C입니다. 그러나 입력 종별이나 온도에 따라 예외가 있습니다. 그 조건과 냉 접점 보상 오차는 다음 표와 같습니다.
| 입력 종별 | 내용 |
|---|
| T의 - 90 ℃ 이하 | ± 3.0 ℃ | | J, E, K, N의 - 100 ℃ 이하 | | U, L, PLII | | R, S의 200 ℃ 이하 | | B의 400 ℃ 이하 | 보장하지 않음 | | W | ± 3.0 ℃ |
(b) 인접 유니트의 좌우 모두 소비 전력이 1.5W를 초과 3.9W 이하일 때 또는 정면 이외의 설치 방향으로 인접 유니트의 소비 전력이 좌우 모두 3.9W 이하의 경우 냉 접점 보상 오차는 , ± 4.0 ° C입니다.
그러나 입력 종별이나 온도에 따라 예외가 있습니다.
그 조건과 냉 접점 보상 오차는 다음 표와 같습니다.
| 입력 종별 | 내용 |
|---|
| T의 - 90 ℃ 이하 | ± 7.0 ℃ | | J, E, K, N의 - 100 ℃ 이하 | | U, L, PLII | | R, S의 200 ℃ 이하 | | B의 400 ℃ 이하 | 보장하지 않음 | | W | ± 9.0 ℃ |
(c) 인접 유니트의 좌우 모두 소비 전력이 3.9W를 초과하면, 이 조건은 냉 접점 보상 오차를 보장하지 않으므로 사용하지 마십시오.
* 인접 유니트의 소비 전력은 다음 값의 합계입니다.
온도 입력 유니트에 인접한 NX 유니트의 NX 유니트 전원 및 I / O 전원 모두의 전력 소비. 인접한 유니트가 입력 유니트의 경우 입력 전류에 의한 소비전력의 총합. |
