2회로 리미트 스위치

본문 바로가기

회원메뉴

쇼핑몰 검색

2회로 리미트 스위치

2회로 리미트 스위치 요약정보 및 구매

WL-N / WLM-N

▶ 풍부한 기종의 2회로 Limit Switch
▶ 동작 확인이 가능한 내한형, 내열형, 내식형 등 다양한 기종 구비
▶ 표준 타입과 미소 부하 타입 구비
▶ CE Mark 대응

※ 일부 상품 (고감도 형 시리즈, 정밀 형 시리즈)는 2016 년 9 월 9월 생산 종료
     자세한 사항은 생산중지/추천대체상품가이드를 참조하시기 바랍니다.

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features

"사용하기 쉬움"이 앞으로는 "표준"으로

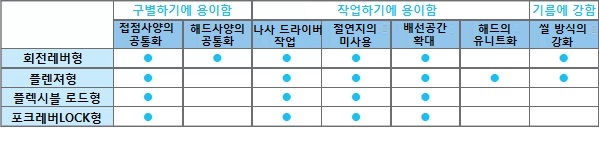

사용하기 쉬운 포인트

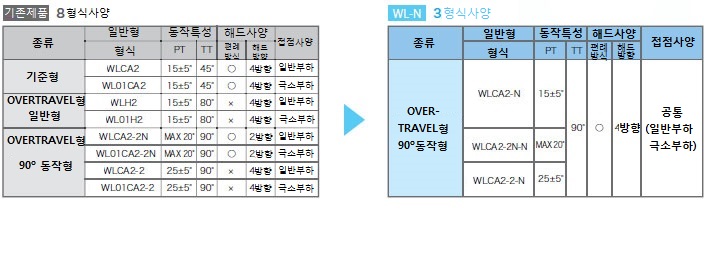

선택 가능한

공통 사양으로 선택하기 쉽고, 재고가 감소

회전 레버 형

접촉 신뢰성이 높은 크로스바 접점을 표준 채용하고 일반 부하와 미소 부하에 대응. *
또한 회전 레버의 모든 형식의 헤드 사양을 공유하고 더 선택하기 쉽게되어 있습니다. * 일단 부하를 개폐하는 접점에 더 작은 용량의 부하를 연결하여 사용 할 수 없습니다.



(예) 일반형 R38 회전 레버

플런저

상위 사양의 표준화에 더 이상 망설이지 않아

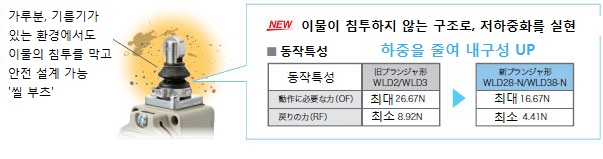

이물질 침입의 가능성이있는 열화 환경에서도 전기종 "씰 부츠」채용으로 선정 번거 로움을 줄일 수 있습니다.

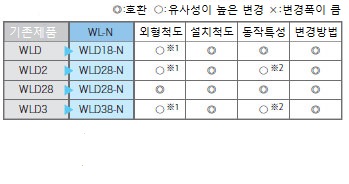

호환성

※ 1 씰 부츠 부속됩니다. ※ 2 하단에 기재.

작업하기 쉬운

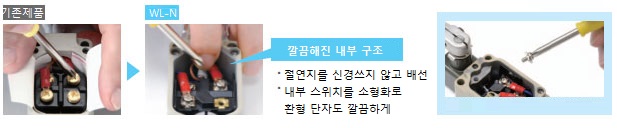

유지 보수 및 배선 작업 공수 절감

모든 형식

자석 부착 드라이버로 나사의 탈락 방지

플런저

헤드의 「유니트 화 '에서 헤드 교환의 번거 로움 감소

유연한로드 형

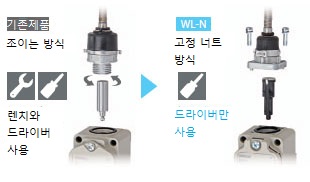

드라이버 1 개로 작업을 할 수

기름에 강한

기름 등의 이물질 침입을 방지하고 안정적​​인 가동을 유지

회전 레버 형

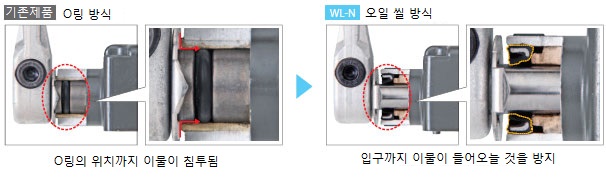

입구에서 봉인 "오일 씰」채용

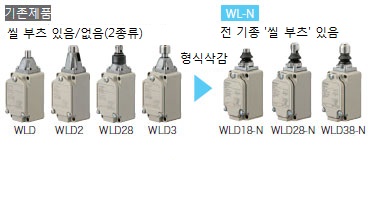

플런저

사용 환경을 가리지 않는 안심의 「씰 부츠」채용



Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

일반형

표준형

레버 형



액추에이터 유형롤러 레버 R383263_lu_1_​​1롤러 레버 R50 3263_lu_1_​​2롤러 레버 R63 3263_lu_1_​​3
항목동작까지의
움직임 (PT)
형식 형식 형식
기준 형15 ± 5 °WLCA2-N  WLCA2-7-N  WLCA2-8-N
25 ± 5 °WLCA2-2-N --- ---
MAX20 °WLCA2-2N-N --- ---
고감도 형10 °
+2 ° -1 °
WLG2-N  ---- ----
정밀 형5 °
+2 °, 0 °
WLGCA2-N  ---- ----





액추에이터 유형가변 롤러 레버 3263_lu_2_1가변로드 레버 25 ~ 140mm 3263_lu_2_2
항목동작까지의 움직임 (PT)형식 형식
기준 형15 ± 5 °WLCA12-N WLCL-N
25 ± 5 °WLCA12-2-NWLCL-2-N
MAX20 °WLCA12-2N-NWLCL-2N-N
고감도 형10 ° +2 ° -1 °WLG12-N WLGL-N





액추에이터 유형가변로드 레버 350 ~ 380mm 3263_lu_2_3스프링로드 레버 3263_lu_2_4
항목동작까지의 움직임 (PT)형식 형식
기준 형15 ± 5 °WLCAL4-N LCAL5-N
25 ± 5 °------
MAX20 °------
고감도 형10 ° +2 ° -1 °--- ---





액추에이터 유형포크 레버 잠금 3263_lu_3_1포크 레버 잠금 3263_lu_3_2
항목레버 반전까지의 움직임형식 형식
유지형50 ± 5 °WLCA32-41-N WLCA32-42-N





액추에이터 유형포크 레버 잠금 3263_lu_3_3포크 레버 잠금 3263_lu_3_4
항목레버 반전까지의 움직임형식 형식
유지형50 ± 5 °WLCA32-43-N WLCA32-44-N



플런저



액추에이터 유형씰 탑 플런저 3263_lu_4_1씰 톱 로라 플런저 3263_lu_4_2씰 탑 볼 플런저 3263_lu_4_3
항목동작까지의
움직임 (PT)
형식 형식 형식
기준 형1.7mmWLD18-N WLD28-N WLD38-N





액추에이터 유형사이드 플런저 3263_lu_5_1사이드 롤러 플런저 3263_lu_5_2사이드 볼 플런저 3263_lu_5_3
항목동작까지의
움직임 (PT)
형식 형식 형식
기준 형2.8mmWLSD-N WLSD2-N WLSD3-N



유연한로드 형



액추에이터 유형코일 스프링 (스프링 지름 φ6.5) 3263_lu_6_1코일 스프링 (스프링 지름 φ4.8) 3263_lu_6_2
항목동작까지의 움직임 (PT)형식 형식
기준 형20 ± 10mmWLNJ-N WLNJ-30-N





액추에이터 유형수지로드 (수지로드 직경 φ8) 3263_lu_7_1스틸 와이어 (와이어 직경 φ1) 3263_lu_7_2
항목동작까지의 움직임 (PT)형식 형식
기준 형40 ± 20mmWLNJ-2-N WLNJ-S2-N



동작 표시 형

레버 형



액추에이터 유형롤러 레버 R38 3263_lu_8_1롤러 레버 R50 3263_lu_8_2롤러 레버 R63 3263_lu_8_3
표시 등항목동작까지의
움직임 (PT)
형식 형식 형식
네온
램프
기준 형15 ± 5 °WLCA2-LE-N  WLCA2-7LE-N  WLCA2-8LE-N
25 ± 5 °WLCA2-2LE-N------
MAX20 °WLCA2-2NLE-N------
고감도 형10 °
+2 ° -1 °
WLG2-LE-N -------
정밀 형5 °
+2 °, 0 °
 WLGCA2-LE-N -------
LED기준 형15 ± 5 °WLCA2-LD-N WLCA2-7LD-N WLCA2-8LD-N
25 ± 5 °WLCA2-2LD-N------
MAX20 °WLCA2-2NLD-N------
고감도 형10 °
+2 ° -1 °
WLG2-LD-N -------
정밀 형5 °
+2 °, 0 °
WLGCA2-LD-N -------





액추에이터 유형가변 롤러 레버 3263_lu_9_1가변로드 레버 25 ~ 140mm 3263_lu_9_2
표시 등항목동작까지의 움직임
(PT)
형식 형식
네온
램프
기준 형15 ± 5 °WLCA12-LE-N WLCL-LE-N
25 ± 5 °WLCA12-2LE-N WLCL-2LE-N
MAX20 °WLCA12-2NLE-N WLCL-2NLE-N
고감도 형10 ° +2 ° -1 ° WLG12-LE-N  WLGL-LE-N
LED기준 형15 ± 5 °WLCA12-LD-N WLCL-LD-N
25 ± 5 °WLCA12-2LD-N WLCL-2LD-N
MAX20 °WLCA12-2NLD-NWLCL-2NLD-N
고감도 형10 ° +2 ° -1 °WLG12-LD-N WLGL-LD-N





액추에이터 유형가변로드 레버 350 ~ 380mm 3263_lu_9_3스프링로드 레버 3263_lu_9_4
표시 등항목동작까지의 움직임
(PT)
형식 형식
네온
램프
기준 형15 ± 5 ° WLCAL4-LE-N  WLCAL5-LE-N
25 ± 5 °------
MAX20 °------
고감도 형10 ° +2 ° -1 °--- ---
LED기준 형15 ± 5 °WLCAL4-LD-N WLCAL5-LD-N
25 ± 5 °------
MAX20 °------
고감도 형10 ° +2 ° -1 °--- ---





액추에이터 유형포크 레버 잠금 3263_lu_10_1포크 레버 잠금 3263_lu_10_2포크 레버 잠금 3263_lu_10_3
표시 등항목레버
반전
까지의
움직임
형식 형식 형식
네온
램프
기준 형50 ± 5 °WLCA32-41LE-N WLCA32-42LE-N  WLCA32-43LE-N
LED기준 형50 ± 5 °WLCA32-41LD-N---WLCA32-43LD-N



플런저



액추에이터 유형씰 탑 플런저 3263_lu_11_1씰 톱 로라
플런저
3263_lu_11_2
씰 탑 볼
플런저
3263_lu_11_3
표시 등항목동작
까지의
움직임
(PT)
형식 형식 형식
네온
램프
기준 형1.7mm WLD18-LE-N  WLD28-LE-N  WLD38-LE-N
LED기준 형1.7mmWLD18-LD-NWLD28-LD-NWLD38-LD-N





액추에이터 유형사이드 플런저 3263_lu_12_1사이드 롤러 플런저 3263_lu_12_2사이드 볼 플런저 3263_lu_12_3
표시 등항목동작
까지의
움직임
(PT)
형식 형식 형식
네온
램프
기준 형2.8mm WLSD-LE-N  WLSD2-LE-N WLSD3-LE-N
LED기준 형2.8mmWLSD-LD-NWLSD2-LD-NWLSD3-LD-N



유연한로드 형



액추에이터 유형코일 스프링
(스프링 지름 φ6.5)
3263_lu_13_1
코일 스프링
(스프링 지름 φ4.8)
3263_lu_13_2
표시 등항목동작까지의
움직임 (PT)
형식 형식
네온
램프
기준 형20 ± 10mm WLNJ-LE-N  WLNJ-30LE-N
LED기준 형20 ± 10mmWLNJ-LD-NWLNJ-30LD-N





액추에이터 유형수지로드 (수지로드 직경 φ8) 3263_lu_14_1스틸 와이어 (와이어 직경 φ1) 3263_lu_14_2
표시 등항목동작까지의
움직임 (PT)
형식 형식
네온
램프
기준 형40 ± 20mm WLNJ-2LE-N WLNJ-S2LE-N
LED기준 형40 ± 20mmWLNJ-2LD-NWLNJ-S2LD-N



센서 I / O 커넥터 형

직출 커넥터 형



액추에이터 유형롤러 레버 R38 3263_lu_15_1
기준 형고감도 형정밀 형
커넥터
형상
내장
스위치
사양
사용
전압
배선 부분커넥터
핀 No
형식형식형식
나사 식일반형ACNO 만NO ③④ WLCA2-LDK13A-N------
NC + NONC ①②
NO ③④
 WLCA2-LDK43A-N------
DCNO 만NO ③④WLCA2-LDK13-NWLG2-LDK13-NWLGCA2-LDK13-N
NC + NONC ①②
NO ③④
WLCA2-LDK43-NWLG2-LDK43-NWLGCA2-LDK43-N
높은 밀폐형ACNO 만NO ③④ WLCA2-55LDK13-NWLG2-55LDK13-NWLGCA2-55LDK13-N
NC + NONC ①②
NO ③④
 WLCA2-55LDK43-NWLG2-55LDK43-NWLGCA2-55LDK43-N



프리 와이어 커넥터 형



액추에이터 유형롤러 레버 R38 3263_lu_16_1
기준 형고감도 형정밀 형
커넥터
형상
내장
스위치
사양
사용
전압
배선 부분커넥터
핀 No
형식형식형식
나사 식일반형DCNO 만NO ③④WLCA2-LD-M1J-NWLG2-LD-M1J-NWLGCA2-LD-M1J-N
NO ①④WLCA2-LD-M1GJ-NWLG2-LD-M1GJ-NWLGCA2-LD-M1GJ-N
NC 만NC ②③WLCA2-LD-M1JB-N WLG2-LD-M1JB-N---
NC + NONC ①②
NO ③④
WLCA2-LD-DGJ-NWLG2-LD-DGJ-NWLGCA2-LD-DGJ-N
NO 만NO ④③
NC ②
WLCA2-LD-DK1EJ-N WLG2-LD-DK1EJ-N---
높은 밀폐형NO 만NO ③④WLCA2-55LD-M1J-N ---WLGCA2-55LD-M1J-N
NO ①④WLCA2-55LD-M1GJ-N WLG2-55LD-M1GJ-NWLGCA2-55LD-M1GJ-N
NC 만NC ②③WLCA2-55LD-M1JB-N WLG2-55LD-M1JB-NWLGCA2-55LD-M1JB-N
NC + NONC ①②
NO ③④
WLCA2-55LD-DGJ-N WLG2-55LD-DGJ-NWLGCA2-55LD-DGJ-N
NO 만NO ④③
NC ②
WLCA2-55LD-DK1EJ-N WLG2-55LD-DK1EJ-N---
스마트
클릭
일반형NO 만NO ③④---WLG2-LD-M1TJ-N---
NC 만NC ②③--- WLG2-LD-M1TJB-N---



주. 프리 와이어 커넥터 형 케이블의 길이는 0.3m가 기준입니다. 기타 케이블 길이는 문의하십시오.

상대방 센서 I / O 커넥터 케이블 소켓

WL-N / WLM-N 종류 / 가격 25
