온도 조절기(디지털 조절계) 요약정보 및 구매

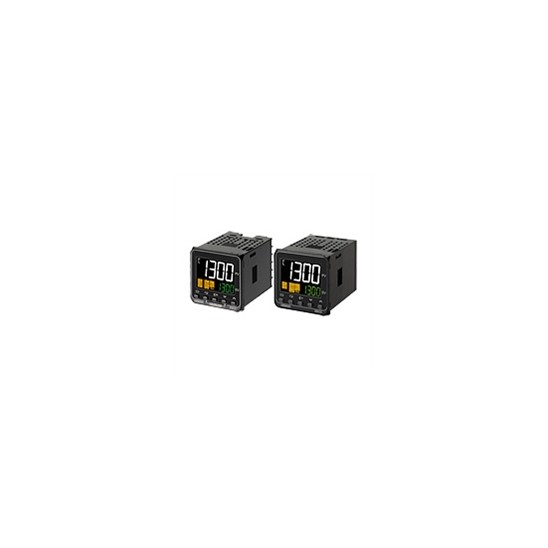

E5CC/E5CC-U

▶ 큰 백색 PV표시로 시인성을 향상
▶ 선정에서 조작, 설치 까지 쉽게 사용
▶ 입출력 점수 등의 기능 • 성능도 충실
▶ 많은 애플리케이션에 대응

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 전자카운터/타이머(DIN48×24) 다음 상품 온도 조절기(디지털 조절계) 프로그램 타입

상품 상세설명

Features

온도 제어의 차세대 표준 여기에 등장!

디자인 · 시인성 · 조작성 · 제어성 · 외부 입출력 · 공간 효율
온도 조절기에 필요한 모든 것을 업그레이드.

E5CC/E5CC-U/E5EC/E5AC/E5DC는 오므론의 오랜 온도 제어 노하우를 응축 시킨 차세대 온도조절기(디지털 조절계)입니다. 한층 더 시선을 끄는 백색 PV표시와 세련된 본체 디자인 뿐 아니라, 조작성 · 제어성 · 외부 입출력 · 공간 효율 등 「온도조절기에 필요한 요소」 전부를 업그레이드 했습니다. 고객의 상품 부가가치를 모든 면에서 확실하게 향상 시킬 수 있습니다. Thermac NEO 시리즈의 신뢰성은 유지하고, 보다 높은 제어 성능과 유용성의 양립을 실현했습니다. 또한 해외 규격 대응(UL, KC, CE), 3년 보증, 안심할 수 있는 글로벌 서비스가 강력하게 지원됩니다.

고객의 상품 부가가치 향상에 기여! 온도 조절기 E5CC/E5CC-U/E5EC/E5AC/E5DC

장치 디자인의 선진성, 사용자 인터페이스 향상

· 하이 콘트라스트의 백색 PV 표시
· 세련된 전면 디자인

장치 기동 속도 향상에 공헌

· USB 버스 파워 케이블로 전원 공급 대응
· 별매의 CX-Thermo 절대로 파라미터 설정도 기기 조정도 간단 편리하게
· 오토 튜닝으로 설치 및 셋업 시간 단축

장치 성능 향상에 공헌

· 고속 샘플링 주기 50ms
· 제어 주기 0.1s, 0.2s에 대응
· 전기종 풀 멀티 입력
· 이벤트 입력 점수 :
E5CC : 최대 4 점
E5EC/E5AC : 최대 6점
E5DC : 최대 1 점
· 보조 출력 점수 :
E5CC : 최대 3 점
E5EC/E5AC : 최대 4 점
E5DC : 최대 2점
· 리모트 SP 입력 타입을 준비 (E5CC-U/E5DC 제외)
· 위치 비례 제어 타입 추가 (E5EC/E5AC의 경우만)

백색 PV 표시로 시인성을 높인 표시부 장치의 제어반면을 세련되게

설치 장소의 조명 환경과 상관없이, 보기 쉬운 백색 PV 표시로 시인성이 대폭 향상되었습니다.
컴팩트한 본체이지만 E5CC/E5CC-U에서는 높이 15.2mm, E5EC에서는 높이 18mm, E5AC는 높이 25mm의 큰 표시부를 통해
먼 곳에서나 정면이 아닌 곳에서도 정확하게 확인할 수 있는 높은 시인성을 실현하였습니다.
*E5DC 제외

백색 PV표시로 어떠한 조명 환경에서도 알아보기 쉽습니다.

어떠한 각도에서도 알아보기 쉽습니다.

소형, 깊이(표시부 후면) 60mm의 컴팩트한 본체로 공간 절감 실현

당사 기존 대비 77 %의 소형화를 실현.
깊이를 확보할 수 없는 협소한 공간에도 설치할 수 있습니다.

전면부는 IP66 대응.
*E5CC-U/E5DC 제외

설정 변경은 새로 개발한 시프트 키로 직관 조작

RUN / STOP 또는 AT 실행 / 중지 키의 할당은 사용자가 설정할 수 있습니다.

간단 설정 전원 없이 파라미터 설정 가능

E5CC/E5CC-U/E5EC/E5AC/E5DC은 USB 버스 파워 전원을 통해 설정에 필요한 전원을 PC 에서 공급받을 수 있습니다.
E5CC/E5CC-U/E5EC/E5AC/E5DC 본체에 전원 배선 *이 필요없습니다.

* 표시 · 설정용 입니다. 제어 출력은 작동하지 않습니다.

3 단계로 바로 연결, 바로 사용이 가능합니다.

*E5EC/E5AC/E5DC를 전면에서 전원 공급받는 경우, E58-CIFQ2-E가 세트로 필요합니다.

장점

· 시스템 기동 공수가 대폭 삭감
· 통신에 PLC측 프로그램/메모리 불필요
· 여러 대의 온도조절기와의 통신도 온도조절기가 자동적으로 실행
· 통신 변환기도 불필요하므로 코스트 삭감 가능

이러한 사용도 가능

· 마스터 온도조절기의 설정 파라메터를 슬레이브에 복사 가능
· 마스터 온도조절기로부터의 RUN/STOP 지시 및 목표값 설정을 슬레이브에 공유 가능 (경사/오프셋 지정 가능)

참고: 온도조절기 버전 1.1 이상부터 대응

Lineup

형식기준

*1. 제어 출력이 전류 출력의 경우 히터 단선·SSR 고장 검출 기능이 있는 옵션(001, 002, 003)은 선택할 수 없습니다.
*2. 보조 출력이 0점(없음)의 경우, 옵션은 000(없음)만 선택 가능합니다.
*3. 표준 재고품에 대해

       제어 출력 1,2의 선택 : RX, QX, CX
       옵션 No. 선택 : 000, 001, 002, 004 의 조합이 표준 재고품이 됩니다.
      (보조 출력, 전원 전압, 단자 형상, 입력 종별의 선택은 모두 표준 재고가 됩니다.)
       무인(수주 생산 기종)의 납기에 대해서는 문의해 주십시오.

*4. 제어 출력을 전송 출력으로서 사용할 수 없습니다.

형식목록

형식		형식
◎	E5CC-RX0ASM-000		E5CC-QQ2DSM-004
◎	E5CC-RX0DSM-000		E5CC-QQ2ASM-005
◎	E5CC-RX2ASM-000		E5CC-QQ2DSM-005
◎	E5CC-RX2DSM-000		E5CC-QQ2ASM-006
◎	E5CC-RX2ASM-001		E5CC-QQ2DSM-006
◎	E5CC-RX2DSM-001		E5CC-QQ2ASM-007
◎	E5CC-RX2ASM-002		E5CC-QQ2DSM-007
◎	E5CC-RX2DSM-002		E5CC-QQ3ASM-000
	E5CC-RX2ASM-003		E5CC-QQ3DSM-000
	E5CC-RX2DSM-003		E5CC-QQ3ASM-001
◎	E5CC-RX2ASM-004		E5CC-QQ3DSM-001
◎	E5CC-RX2DSM-004		E5CC-QQ3ASM-002
	E5CC-RX2ASM-005		E5CC-QQ3DSM-002
	E5CC-RX2DSM-005		E5CC-QQ3ASM-003
◎	E5CC-RX2ASM-006		E5CC-QQ3DSM-003
◎	E5CC-RX2DSM-006		E5CC-QQ3ASM-004
	E5CC-RX2ASM-007		E5CC-QQ3DSM-004
	E5CC-RX2DSM-007		E5CC-QQ3ASM-005
◎	E5CC-RX3ASM-000		E5CC-QQ3DSM-005
◎	E5CC-RX3DSM-000		E5CC-QQ3ASM-006
◎	E5CC-RX3ASM-001		E5CC-QQ3DSM-006
◎	E5CC-RX3DSM-001		E5CC-QQ3ASM-007
◎	E5CC-RX3ASM-002		E5CC-QQ3DSM-007
◎	E5CC-RX3DSM-002	◎	E5CC-CX0ASM-000
	E5CC-RX3ASM-003	◎	E5CC-CX0DSM-000
	E5CC-RX3DSM-003	◎	E5CC-CX2ASM-000
◎	E5CC-RX3ASM-004	◎	E5CC-CX2DSM-000
◎	E5CC-RX3DSM-004	◎	E5CC-CX2ASM-004
	E5CC-RX3ASM-005	◎	E5CC-CX2DSM-004
	E5CC-RX3DSM-005		E5CC-CX2ASM-005
◎	E5CC-RX3ASM-006		E5CC-CX2DSM-005
◎	E5CC-RX3DSM-006	◎	E5CC-CX2ASM-006
	E5CC-RX3ASM-007	◎	E5CC-CX2DSM-006
	E5CC-RX3DSM-007		E5CC-CX2ASM-007
◎	E5CC-QX0ASM-000		E5CC-CX2DSM-007
◎	E5CC-QX0DSM-000	◎	E5CC-CX3ASM-000
◎	E5CC-QX2ASM-000	◎	E5CC-CX3DSM-000
◎	E5CC-QX2DSM-000	◎	E5CC-CX3ASM-004
◎	E5CC-QX2ASM-001	◎	E5CC-CX3DSM-004
◎	E5CC-QX2DSM-001		E5CC-CX3ASM-005
◎	E5CC-QX2ASM-002		E5CC-CX3DSM-005
◎	E5CC-QX2DSM-002	◎	E5CC-CX3ASM-006
	E5CC-QX2ASM-003	◎	E5CC-CX3DSM-006
	E5CC-QX2DSM-003		E5CC-CX3ASM-007
◎	E5CC-QX2ASM-004		E5CC-CX3DSM-007
◎	E5CC-QX2DSM-004		E5CC-CQ0ASM-000
	E5CC-QX2ASM-005		E5CC-CQ0DSM-000
	E5CC-QX2DSM-005		E5CC-CQ2ASM-000
◎	E5CC-QX2ASM-006		E5CC-CQ2DSM-000
◎	E5CC-QX2DSM-006		E5CC-CQ2ASM-001
	E5CC-QX2ASM-007		E5CC-CQ2DSM-001
	E5CC-QX2DSM-007		E5CC-CQ2ASM-002
◎	E5CC-QX3ASM-000		E5CC-CQ2DSM-002
◎	E5CC-QX3DSM-000		E5CC-CQ2ASM-003
◎	E5CC-QX3ASM-001		E5CC-CQ2DSM-003
◎	E5CC-QX3DSM-001		E5CC-CQ2ASM-004
◎	E5CC-QX3ASM-002		E5CC-CQ2DSM-004
◎	E5CC-QX3DSM-002		E5CC-CQ2ASM-005
	E5CC-QX3ASM-003		E5CC-CQ2DSM-005
	E5CC-QX3DSM-003		E5CC-CQ2ASM-006
◎	E5CC-QX3ASM-004		E5CC-CQ2DSM-006
◎	E5CC-QX3DSM-004		E5CC-CQ2ASM-007
	E5CC-QX3ASM-005		E5CC-CQ2DSM-007
	E5CC-QX3DSM-005		E5CC-CQ3ASM-000
◎	E5CC-QX3ASM-006		E5CC-CQ3DSM-000
◎	E5CC-QX3DSM-006		E5CC-CQ3ASM-001
	E5CC-QX3ASM-007		E5CC-CQ3DSM-001
	E5CC-QX3DSM-007		E5CC-CQ3ASM-002
	E5CC-QQ0ASM-000		E5CC-CQ3DSM-002
	E5CC-QQ0DSM-000		E5CC-CQ3ASM-003
	E5CC-QQ2ASM-000		E5CC-CQ3DSM-003
	E5CC-QQ2DSM-000		E5CC-CQ3ASM-004
	E5CC-QQ2ASM-001		E5CC-CQ3DSM-004
	E5CC-QQ2DSM-001		E5CC-CQ3ASM-005
	E5CC-QQ2ASM-002		E5CC-CQ3DSM-005
	E5CC-QQ2DSM-002		E5CC-CQ3ASM-006
	E5CC-QQ2ASM-003		E5CC-CQ3DSM-006
	E5CC-QQ2DSM-003		E5CC-CQ3ASM-007
	E5CC-QQ2ASM-004		E5CC-CQ3DSM-007

가열·냉각 제어에 대해

가열·냉각 제어 기능을 사용하는 경우

① 제어 출력의 부착에 대해
제어 출력 2가 없는 경우：보조 출력을 제어 출력(냉각측)으로서 사용합니다.

제어 출력 2가 있는 경우：제어 출력 2점을, 각각 가열측, 냉각 측에 사용합니다.
　　　　　　　　　　　　　　　(어느 쪽을 가열측, 냉각측으로 선택해도 상관없습니다.)

② 제어에 대해
PID 제어를 실시하는 경우, 가열측 PID, 냉각측 PID 각각 독립으로 설정하실 수 있습니다.

가열측과 냉각측에서 응답 특성이 다른 제어계에도 대응 가능합니다

제어 출력	보조 출력 점수	옵션			형식	표준 재고	형식	표준 재고
		히터용 단선 SSR 고장 검출 기능	이벤트 입력 점수	통신	전원 전압		전원 전압
		히터용 단선 SSR 고장 검출 기능	이벤트 입력 점수	통신	AC100 ~ 240V		AC/DC24V
릴레이 출력	-	-	-	-	E5CC-RW0AUM-000	◎	E5CC-RW0DUM-000	◎
	1 점				E5CC-RW1AUM-000	◎	E5CC-RW1DUM-000	◎
	2 점				E5CC-RW2AUM-000	◎	E5CC-RW2DUM-000	◎
전압 출력 (SSR 구동 용)	-	-	-	-	E5CC-QX0AUM-000	◎	E5CC-QX0DUM-000
	1 점				E5CC-QX1AUM-000	◎	E5CC-QX1DUM-000	◎
	2 점				E5CC-QX2AUM-000	◎	E5CC-QX2DUM-000
리니어 전류 출력	-	-	-	-	E5CC-CX0AUM-000	◎	E5CC-CX0DUM-000
	1 점				E5CC-CX1AUM-000	◎	E5CC-CX1DUM-000
	2 점				E5CC-CX2AUM-000	◎	E5CC-CX2DUM-000

가열·냉각 제어에 대해

가열·냉각 제어 기능을 사용하는 경우

①제어 출력의 부착에 대해
보조 출력을 제어 출력(냉각측)으로 사용합니다.

②제어에 대해
PID 제어를 실시하는 경우, 가열측 PID, 냉각측 PID 각각 독립으로 설정하실 수 있습니다.

가열측과 냉각측에서 응답 특성이 다른 제어계에도 대응 가능합니다

옵션(별매)

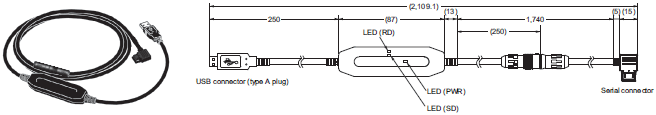

USB-시리얼 변환 케이블

형식

E58-CIFQ2

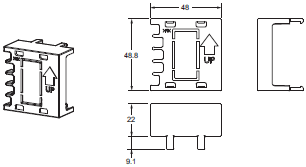

단자 커버

형식

◎

E53-COV17

◎

E53-COV23

주. E53-COV10는 사용할 수 없으므로 주의해 주십시오.

설치 후의 외형 치수는 「외형 치수」페이지 또는 카탈로그를 참조해 주십시오.

방수 패킹

형식

Y92S-P8

참고. E5CC는 방수 패킹이 본체에 부속되어 있습니다.
E5CC-U는 방수 패킹을 설치해도 방수 기능이 제공되지 않습니다.

전류 검출기 (CT）

내경

형식

Φ 5.8

◎

E54-CT1

Φ 12.0

◎

E54-CT3

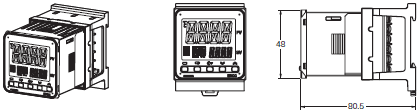

어댑터

형식

◎

Y92F-45

주. 이미 E5B□용 패널 가공이 되어 있는 경우에 사용해 주십시오.

방수 커버

형식

Y92A-48N

주. IP66 또는 NEMA4X의 방수성에 준거.

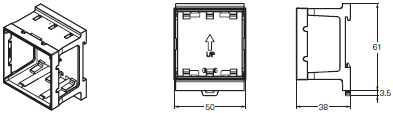

설치 어댑터

형식

◎

Y92F-49

주. 본설치 어댑터는 본체에 부속되어 있습니다.

DIN 레일 설치 어댑터

형식
◎	Y92F-52

프론트 커버

종류

형식

경질 타입

프론트 커버

◎

Y92A-48H

연질 타입

프론트 커버

◎

Y92A-48D

소켓 (E5CC-U용)

종류

형식

표면 연결 소켓

◎

P2CF-11

표면 연결 소켓
(손가락 보호 타입)

◎

P2CF-11-E

뒷면 연결 소켓

◎

P3GA-11

후면 접속 소켓용 단자 커버
(손가락 보호 타입)

◎

Y92A-48G

서포트 소프트웨어 CX-Thermo

형식

EST2-2C-MV4

주. E5CC는 CX-Thermo Ver.4.5이상부터 대응하고 있습니다.
E5CC-U는 CX-Thermo Ver.4.61이상부터 대응하고 있습니다.
CX-Thermo의 사용환경에 대해서는 "EST2-2C-MV4"를 참조하십시오.

Specifications

정격

전원 전압		전원 전압 A타입：AC100~240V 50/60Hz 전원 전압 D타입：AC24V 50/60Hz/DC24V
허용 전압 변동 범위		전원 전압의85~110%
소비 전력		옵션-000타입：5.2VA이하(AC100~240V), 3.1VA이하(AC24V)/ 1.6W이하(DC24V) 상기 이외：6.5VA이하(AC100~240V), 4.1VA이하(AC24V)/ 2.3W이하(DC24V)
센서 입력		온도 입력 　열전대：K, J, T, E, L, U, N, R, S, B, W, PLⅡ 　백금측온저항체：Pt100, JPt100 　비접촉 온도 센서 (ES1B)：10~70℃, 60~120℃, 115~165℃, 140~260℃ 아날로그 입력 　전류 입력：4~20mA, 0~20mA 　전압 입력：1~5V, 0~5V, 0~10V
입력 임피던스		전류 입력 150Ω이하, 전압 입력 1MΩ이상 (ES2-HB/THB를 접속할 때 1：1로 접속해서 사용하십시오.)
제어 방식		ON/OFF 또는 2자유도 PID (오토 튜닝 장착)
제어 출력	릴레이 출력	E5CC : 1a AC250V, 1출력 타입 / 2출력 타입 : 3A(저항 부하) 전기적 수명 10만회 최소 적용 부하 5V 10mA＊ E5CC-U : 1c AC250V 3A(저항 부하) 전기적 수명 10만회 최소 적용 부하5V 10mA
	전압 출력 (SSR 구동용)	출력전압 DC12V±20%(PNP) 최대 부하 전류 21mA 단락 보호 회로 장착
	전류 출력	DC4~20mA/DC0~20mA 부하 500Ω이하 분해능 약 10,000
보조 출력	점수	E5CC : 2점 또는 3점(기종에 따름) E5CC-U :1점 또는 2점(기종에 따름)
	출력 사양	릴레이 출력 1a AC250V, 2 출력 타입：3A(저항 부하) 또는 3 출력 타입：2A (저항 부하) 전기적 수명 10만회 최소 적용 부하 5V 10mA
이벤트 입력	점수	2 점 또는 4점(기종에 따름)
	외부 접점 입력 사양	유접점 입력시：ON：1kΩ이하　OFF：100kΩ이상 무접점 입력시：ON：잔류전압 1.5V이하　OFF：누설 전류 0.1mA이하 유출 전류：약 7mA (1접점당)
전송 출력	점수	1점 (기종에 따름：전송 출력 있는 타입)
	출력 사양	전류 출력：DC4~20mA　부하：500Ω이하 분해능：약 10,000 리니어 전압 출력：DC1~5V　부하：1kΩ이상 분해능：약 10,000
설정방식		전면 키로 디지털 설정
리모트 SP입력		전류 입력：DC4~20mA, DC0~20mA (입력 임피던스 150Ω이하) 전압 입력：DC1~5V, DC0~5V, DC0~10V (입력 임피던스1MΩ이상)
지시 방식		11세그먼트 디지털 표시 및 단발광 표시 문자 높이 PV：15.2 mm, SV：7.1mm
멀티 SP기능		최대 8개의 목표값(SP0~SP7)를 기억하여 이벤트 입력, 키 조작 또는 시리얼 통신에 따라 선택 가능
뱅크 전환 기능		없음
기타 기능		메뉴얼 출력, 가열 냉각 제어, 루프 단선 경보 기능, SP램프, 경보 기능, 히터 단선 검출 기능(SSR고장 포함), 40% AT, 100% AT, 조작량 리미트, 입력 디지털 필터, 셀프 튜닝, robust튜닝, PV입력 보정, RUN/STOP, 프로텍트, 제곱근 연산 기능, 조작량 변화율 리미트, 간이 연산, 온도 상태 표시 기능, 간이 프로그램 기능, 입력 이동평균, 표시 휘도 설정
사용 주위 온도		－10~＋55℃(단, 결로 또는 결빙되지 않을 것)/3년 보증 시：－10~＋50℃(단, 결로 또는 결빙되지 않을 것)
사용 주위 습도		상대 습도 25~85%
보존 온도		−25~＋65℃(단, 결로 또는 결빙되지 않을 것)
고급		2,000m 이하
권장 퓨즈		T2A, AC250V 지연 낮은 차단 용량
설치 환경		설치 카테고리 Ⅱ 오염도2 (IEC61010-1에 준거)

* E5CC-U에는 옵션 기능이 없습니다. 형식 기준·형식 일람을 참조해 주십시오.
* 제어 출력2에 릴레이 출력, 리니어 전류 출력을 선택할 수 없습니다.

입력 범위

온도 입력

아날로그 입력

입력 종별	전류		전압
입력 사양	4 ~ 20mA	0 ~ 20mA	1 ~ 5V	0 ~ 5V	0 ~ 10V
설정 범위	스케일링을 통해 다음 중 하나의 범위에서 사용 -1999 ~ 9999, -199.9 ~ 999.9, -19.99 ~ 99.99, -1.999 ~ 9.999
설정 번호	25	26	27	28	29

경보 종별

경보의 유형을 다음의 19 종류에서 경보마다 독립적으로 설정할 수 있습니다. 초기 값은 「2 : 상한」입니다.
주. 출력으로 보조 출력에 할당합니다. 또한 ON 딜레이, OFF 딜레이 (0 ~ 999s)도 지정할 수 있습니다.
참고. 히터 단선 · SSR 고장 검출 기능이 있는 모델의 경우, "경보 1"은 "히터 경보 (HA)"이며, 공장 출하 상태에서는 "경보 종별 1"이 표시되지 않습니다.
경보 1 기능을 사용하려면 출력 할당에서 경보 1을 할당하십시오.

설정	경보 종별	경보 출력 기능		기능 설명
설정	경보 종별	경보값(X)이 +	경보값(X)이 -	기능 설명
0	경보 기능 없음	출력 OFF		경보 기능 없음.
1	상하한 * 1		* 2	목표값 (SP)에 대한 상향 편차를 경보 상한 (H), 하향 편차를 경보 하한값(L)으로 설정합니다. 편차 이외에는 ON이 됩니다.
2 (기본값)	상한			목표값 (SP)에 대한 상향 편차를 경보값 (X)으로 설정 합니다. 편차 이상에서 ON이 됩니다.
3	하한			목표값 (SP)에 대한 하향 편차를 경보값 (X)으로 설정 합니다. 편차 이하에서 ON이 됩니다.
4	상하한 범위 * 1		* 3	목표값 (SP)에 대한 상향 편차를 경보 상한값 (H), 하향 편차를 경보 하한값 (L)에서 설정합니다. 편차 내에서ON이 됩니다.
5	상하한 대기 시퀀스 장착 * 1	* 5	* 4	"1 : 상하값" 경보 동작에 대기 시퀀스가 장착됩니다. * 6
6	상한 대기 시퀀스 장착			"2 : 상한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
7	하한 대기 시퀀스 장착			"3 : 하한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
8	절대값 상한			목표값 (SP)에 관계없이 현재값 (PV)이 경보값 (X)보다 클 때 경보가 ON이됩니다.
9	절대값 하한			목표값 (SP)에 관계없이 현재값 (PV)이 경보값 (X)보다 작을 때 경보가 ON이됩니다
10	절대값 상한 대기 시퀀스 장착			"8 : 절대값 상한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
11	절대값 하한 대기 시퀀스 장착			"9 : 절대값 하한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
12	LBA　 (경보 1종별만)	-		* 7
13	PV 변화율 경보	-		* 8
14	SP 절대값 상한			목표값 (SP)이 경보값 (X)보다 클 때 경보가 ON 이 됩니다.
15	SP 절대값 하한			목표값 (SP)이 경보값 (X)보다 작을 때 경보가 ON 이 됩니다.
16	MV 절대값 상한 * 9	표준 제어시	표준 제어시	조작량 (MV)이 경보 값 (X)보다 클 때 경보가 ON 이 됩니다.
16	MV 절대값 상한 * 9	가열 냉각 제어시 (가열측 조작량)	가열 냉각 제어시 (가열측 조작량) 상시 ON	조작량 (MV)이 경보 값 (X)보다 클 때 경보가 ON 이 됩니다.
17	MV 절대값 하한 * 9	표준 제어시	표준 제어시	조작량 (MV)이 경보값 (X)보다 작을 때 경보가 ON 이 됩니다.
17	MV 절대값 하한 * 9	가열 냉각 제어시 (냉각측 조작량)	가열 냉각 제어시 (냉각측 조작량) 상시 ON	조작량 (MV)이 경보값 (X)보다 작을 때 경보가 ON 이 됩니다.
18	RSP 절대값 상한 * 10			리모트 SP (RSP)가 경보값 (X)보다 클 때 경보가 ON이 됩니다.
19	RSP 절대값 하한 * 10			리모트 SP (RSP)가 경보값 (X)보다 작을 때 경보가 ON이 됩니다.

* 1 설정 값 1,4,5는 경보 종별의 상 · 하한값을 개별적으로 설정할 수 있고, L, H로 표시됩니다.
* 2 설정값 : 1 상하한 경보

* 3. 설정값 : 4 상하한 범위

* 4. 설정값 : 5 상하한 대기 시퀀스 경보
　　「* 2」의 상하한 경보에서　
　케이스 2의 경우 히스테리시스가 상한 · 하한으로 중복될 경우 상시 OFF
　케이스 3의 경우 상시 OFF
* 5. 설정값 : 5 상하한 대기 시퀀스 경보
히스테리시스가 상한 · 하한으로 중복될 경우 상시 OFF
* 6 「E5 □ C 디지털 조절계 사용 메뉴얼」(Man.No. : SGTD-740)
　　　　「4-11 항 경보 히스테리시스」의 「대기 시퀀스」를 참조하십시오.
* 7 「E5 □ C 디지털 조절계 사용 메뉴얼」(Man.No. : SGTD-740)
　　　　「5-11 항 루프 단선 경보」의 「루프 단선 경보 (LBA)」을 참조하십시오.
* 8 「E5 □ C 디지털 조절계 사용 메뉴얼」(Man.No. : SGTD-740)
　　　　「4-10 항 경보 출력」의 「● PV 변화율 경보」를 참조하십시오.
* 9. 가열 냉각 제어시, MV 절대값 상한 경보는 가열측 조작량에만, MV 절대값 하한 경보는 냉각측 조작량에만 유효합니다.
* 10. 리모트 SP 입력있음 일 때 표시됩니다. SP모드가 로컬 SP/리모트 SP 어느 것이든 유효합니다. 리모트 SP입력은 E5CC에만 대응합니다.

성능

지시 정밀도

(주위 온도 23℃)

[E5CC]
열전대：*1(지시값의 ±0.3% 또는 ±1℃ 큰 쪽)±1 디지트 이하*1

백금 측온 저항체：(지시값의 ±0.2% 또는 ±0.8℃ 큰 쪽)±1 디지트 이하

아날로그 입력：±0.2%FS±1 디지트 이하

CT입력：±5%FS±1 디지트 이하

[E5CC-U]
열전대：*1(지시값의 ±1% 또는 ±2℃ 큰 쪽)±1 디지트 이하*1

백금 측온 저항체：(지시값의 ±0.2% 또는 ±0.8℃ 큰 쪽)±1 디지트 이하

아날로그 입력：±0.2%FS±1 디지트 이하

전송 출력 정밀도

±0.3%FS 이하

리모트 SP입력 정밀도

±0.2%FS±1디지트 이하

온도의 영향 *2

열전대 입력(R, S, B, W, PLⅡ)：(±1%PV 또는 ±10℃ 큰 쪽)±1 디지트 이하

그 외의 열전대 입력：(±1%PV 또는 ±4℃ 큰 쪽)±1 디지트 이하 *3

백금 측온 저항체 입력：(±1%PV 또는 ±2℃ 큰 쪽)±1 디지트 이하

아날로그 입력：(±1%FS)±1 디지트 이하

CT입력：(±5%FS)±1 디지트 이하

전압의 영향 *2

리모트 SP입력：(±1%FS)±1 디지트 이하

입력 샘플링 주기

50ms

조절 감도

온도 입력：0.1~999.9℃/°F(0.1℃/° F단위)

아날로그 입력：0.01~99.99%FS(0.01%FS단위)

비례대(P)

온도 입력：0.1~999.9℃/°F(0.1℃/° F단위)

아날로그 입력：0.1999.9%FS(0.1%FS단위)

적분 시간(I)

0~9999s (1s단위), 0.0~999.9s(0.1s단위) *4

미분 시간(D)

0~9999s(1s단위), 0.0~999.9s(0.1s단위) *4

냉각용 비례대(P)

온도 입력：0.1~999.9℃/°F (0.1℃/ ° F단위)

아날로그 입력：0.1~999.9%FS (0.1%FS단위)

냉각용 적분 시간(I)

0~9999s (1s 단위), 0.0~999.9s (0.1s단위) *4

냉각용 미분 시간(D)

0~9999s (1s 단위), 0.0~999.9s (0.1s단위) *4

제어 주기

0.1, 0.2, 0.5, 1~99s (1s 단위)

메뉴얼 리셋값

0.0~100.0% (0.1% 단위)

경보 설정 범위

－1999~9999 (소수점 위치는 입력 종별에 따름)

신호원 저항의 영향

열전대：0.1℃/Ω이하(100Ω이하),

백금측온저항체：0.1℃/Ω이하(10Ω이하)

절연 저항

20MΩ이상 (DC500V 인가)

내전압

AC 3,000V 50 또는 60Hz 1min(이극 충전부단자)

진동

오동작

10~55Hz 20m/s² 3축방향 10min

내구

10~55Hz 20m/s² 3 축방향 2h

충격

오동작

100m/s² 3 축방향 각3회

내구

300m/s² 3 축방향 각3회

질량

[E5CC] 본체：약 120g　어댑터：약 10g
[E5CC-U] 본체 : 약 100g 어댑터 : 약 10g

보호 구조

[E5CC] 전면：IP66, 외형 케이스：IP20, 단자부：IP00
[E5CC-U] 전면 : IP50, 외형 케이스 : IP20, 단자부 : IP00

메모리 보호

불휘발성 메모리 (기록 횟수：100만회)

설정 툴

[E5CC] CX-Thermo Ver.4.5 이상
[E5CC-U] CX-Thermo Ver.4.61 이상

설정 툴 용 포트

E5CC/E5CC-U의 상부：USB-시리얼 변환 케이블 E58-CIFQ2를 사용해서 PC의 USB 포토와E5CC의 상부 포트를 접속 *5

규격

인증 규격

UL61010-1*6, KOSHA 인증(일부형식만)*7 한국 전파법(법률 제 10564호)

적합 규격

EN61010-1(IEC61010-1)： 오염도2, 과전압 카테고리Ⅱ 로이드 규격 *8

EMC 지령

EMI	EN61326
방사 방해 전계 강도	EN55011 Group1 classA
잡음 단자 전압	EN55011 Group1 classA
EMS	EN61326
정전기 방전 규정	EN61000-4-2
전자계 강도 규정	EN61000-4-3
버스트 노이즈 규정	EN61000-4-4
전도성 방해 규정	EN61000-4-6
서지 규정성	EN61000-4-5
전압 Dip Switch/전원 단절 규정	EN61000-4-11

*1. K(-200~1300℃ 범위), T, N의 -100℃ 이하와 U, L은 ±2℃ ±1 디지트 이하. B의 400℃ 이하는 규정 없음. B의 400~800℃은 ±3℃이하. R, S의 200℃ 이하는 ±3℃ ±1 디지트 이하. W는 (±0.3%PV 또는 ±3℃ 큰 쪽) ±1 디지트 이하. PLⅡ는 (±0.3%PV 또는 ±2℃ 큰 쪽) ±1 디지트 이하.

*2. 조건：주위 온도： -10℃~23℃~55℃ 전압 범위：정격 전압의 -15~＋10%

*3. K센서의 -100℃ 이하는 ±10℃ 이내

*4. 단위는 「적분/미분 시간 단위」의 설정에 따릅니다.

*5. 외부 시리얼 통신(RS-485)과 USB-시리얼 변환 케이블 통신을 동시 사용 가능

*6. E5CC-U(플러그 인 타입)는 오므론 소켓(P2CF-11/P2CF-11-E)를 사용하는 경우에만 UL Listing 인증입니다.
(P3GA-11은 UL Listing 인증 대상이 아니므로 주의하십시오.)

*7. 해당 양식은 "규격 인증/준수"를 참조하십시오.

*8. 로이드 기준 준수 내용은 카탈로그의 "선박 표준 준수 정보"를 참조하십시오. E5CC-U는 2014년 1월 취득 예정.

USB-시리얼 변환 케이블 사양

대응 OS

Windows XP/Vista/7

대응 소프트웨어

CX-Thermo Ver.4.5 이상
(E5CC-U는 Ver.4.61 이상)

대응 기종

E5□CT시리즈, E5□C시리즈, E5CB시리즈

USB I/F규격

USB Specification 2.0 호환

DTE 속도

38400bps

커넥터 사양

PC측：USB (타입A 플러그)

온도 조절기 측：전용 시리얼 커넥터

전원

버스 파워 (USB 호스트 컨트롤러에서 공급)*

전원 전압

DC5V

소비 전류

최대 450mA

출력 전압

DC4.7±0.2V(USB-시리얼 변환 케이블로부터 온도 조절기 측에 공급)

출력 전류

최대 250mA(USB-시리얼 변환 케이블로부터 온도 조절기 측에 공급)

사용 주위 온도

0~＋55℃ (단, 결로 또는 결빙되지 않을 것)

사용 주위 습도

상대습도10~80%

보존 온도

−20~＋60℃ (단, 결로 또는 결빙되지 않을 것)

보존 습도

상대습도10~80%

고도

2,000m이하

질량

약 120g

Windows는 미국 Microsoft Corporation의 미국 및 기타 국가의 등록 상표입니다.

*USB 포트는 High-Power 포트를 사용해 주십시오.

주. PC에 드라이버를 설치해야 합니다. 설치 방법은 케이블 부속 취급 설명서를 참고하십시오.

통신 성능

전송로 접속

RS-485：멀티 포인트

통신 방식

RS-485 (2선식 반이중)

동기 방식

조보 동기

프로토콜

CompoWay/F, Modbus

통신 속도

9600, 19200, 38400, 57600bps

전송 코드

ASCII

데이터 비트 길이*

7, 8비트

정지 비트 길이*

1, 2비트

오류 검출

수직 패리티(없음, 짝수, 홀수)
BCC(블록 체크 캐릭터)
　CompoWay/F시
CRC-16 Modbus시

플로우 제어

없음

인터페이스

RS-485

재전송 기능

없음

통신 버퍼

217바이트

통신 응답

송신 대기 시간

0~99ms
초기값：20ms

*통신 속도, 데이터 비트 길이, 정지 비트 길이, 수직 패리티의 설정은 「통신 설정 레벨」에서 각각 독립적으로 설정할 수 있습니다.

통신 기능

프로그램 리스 통신 기능 * 1	PLC의 메모리를 통해 E5 □ C 파라메터를 읽거나, RUN / STOP하는 기능. PLC와의 통신은 E5 □ C가 자동으로 수행하므로 통신 프로그램을 작성할 필요 없음. 연결 가능 대수 : 최대 32 대 (FX 시리즈는 최대 16 개) 대상 PLC : 오므론 PLC - CS, CJ, CP 시리즈 미츠비시 전기 PLC - MELSEC Q 시리즈, L 시리즈, FX 시리즈 (FX2, FX3에 대응 (FX1S 제외) ) 키엔스 PLC - KEYENCE KV 시리즈
콤포 통신 기능 * 1	연결된 온도 조절기 간, 마스터에 설정된 온도 조절기에서 목표값과 RUN / STOP 지시를 슬레이브로 전송 가능. 목표값은 기울기 및 오프셋을 설정할 수 있습니다. 연결 가능 대수 : 최대 32 개 (마스터 포함)
*복사 기능 2**	연결된 온도 조절기 간, 마스터에 설정된 온도 조절기에서 설정 파라메터를 슬레이브로 복사 할 수 있습니다.

MELSEC은 미쓰비시 전기 주식회사의 등록 상표입니다.
KEYENCE는 주식회사 키엔스의 등록 상표입니다.
* 1 본체 버전 Ver.1.1 이상에서 대응
　 FX 시리즈, KV 시리즈는 본체 버전 Ver.2.1 이상으로 대응
* 2. 프로그램리스 통신 기능과 콤포 통신 기능에 대응하고 있습니다.

전류 검출기(CT)(별매) 정격

내전압

AC1,000V(1min)

내진동

50Hz, 98m/s²

질량

약11.5g(E54-CT1), 약 50g(E54-CT3)

부속품

(E54-CT3만)

단자대(2개)
플러그(2개)

히터 단선, SSR 고장

CT입력 (히터 전류 검출용)

단상 히터용 검출 기능 타입：1점

단상 또는 3상 히터용 검출 기능 타입：2점

최대 히터 전류

AC50A

입력 전류값 지시 정밀도

±5%FS±1디지트 이하

히터 단선 경보 설정 범위 *1

0.1~49.9A (0.1A단위)

검출 최소 ON시간：100ms *3

SSR 고장 경보 설정 범위 *2

0.1~49.9A(0.1 A단위)

검출 최소 OFF 시간：100ms *4

*1. 히터 단선 경보는 제어 출력이 ON일 때 히터 전류를 측정하고 설정값(히터 단선 검출 전류값)보다 작을 때 출력이 ON됩니다.

*2. SSR 고장 경보는 제어 출력이 OFF일 때 히터 전류를 측정하고 설정값(SSR 고장 검출 전류값)보다 클 때 출력이 ON됩니다.

*3. 제어 주기 0.1s, 0.2s일 때 30ms

*4. 제어 주기 0.1s, 0.2s일 때 35ms

Dimensions

E5CC

·설정 툴을 사용할 때, PC와 온도조절기를 연결하기 위해 사용합니다.
·접속할 때에는 전용 USB-시리얼 변환 케이블(E58-CIFQ2)이 필요합니다.
·접속 방법에 관한 상세사항은 USB-시리얼 변환케이블 취급설명서를 참조해 주십시오.
·주. USB-시리얼 변환케이블을 접속한 상태로 본 제품을 사용하지 마십시오.

판넬 가공 치수

·설치 판넬 두께는 1~5mm 입니다.
·상하 방향은 밀착 설치 할 수 없으니 주의하십시오. (설치 간격을 준수하십시오.)
·방수가 되도록 설치 하기 위해 본체에 방수 패킹을 삽입하십시오.
·여러 개를 설치 해서 사용할 경우 본 기계의 주위 온도가 사양을 넘지 않도록 주의하십시오.

E5CC-U

·전용 툴 용 포트는 제품 상단에 있습니다.
·설정 툴을 사용할 때, PC와 온도조절기를 연결하기 위해 사용합니다.
·접속할 때에는 전용 USB-시리얼 변환 케이블(E58-CIFQ2)이 필요합니다.
·접속 방법에 관한 상세사항은 USB-시리얼 변환케이블 취급설명서를 참조해 주십시오.
·주. USB-시리얼 변환케이블을 접속한 상태로 본 제품을 사용하지 마십시오.

판넬 가공 치수

·설치 판넬 두께는 1~5mm 입니다.
·상하 방향은 밀착 설치 할 수 없으니 주의하십시오. (설치 간격을 준수하십시오.)
·여러 개를 설치 해서 사용할 경우 본 기계의 주위 온도가 사양을 넘지 않도록 주의하십시오.

액세서리(별매)

USB-시리얼 변환 케이블
E58-CIFQ2

단자 커버
E53-COV17

E53-COV23 (3개 들이)

방수 패킹
Y92S-P8 (DIN 48 × 48용)

방수 패킹을 분실, 파손한 경우 다음의 형식을 통해 별도로 주문하십시오.
방수 패킹을 사용할 경우 보호 구조는 IP66이 됩니다.
(사용 환경에 따라 열화, 수축 또는 경화되기 때문에 IP66의 방수 레벨을 확보하기 위해서는 정기적으로 교환하시기 바랍니다. 정기적인 교환 시기는 사용 환경에 따라 다릅니다. 3년 이하를 기준으로 교환하십시오. 덧붙여 정기적인 교환을 하지 않는 경우의 방수 레벨은 당사에서 책임지지 않습니다.)
방수 구조가 필요하지 않은 경우에는 방수 패킹을 설치할 필요가 없습니다.

전류 검출기

어댑터

Y92F-45

주:1. E5B[]용 판넬 가공된 경우에 사용하십시오.
2. 어댑터 색은 흑색입니다.
3. Y92F-45를 사용하는 경우에는 USB-시리얼 변환 케이블 E58-CIFQ2는 사용할 수 없습니다.
　　　 USB-시리얼 변환 케이블로 설정하시는 경우에는 온도 컨트롤러 판넬을 설치 하기 전에 설정하십시오.

Y92F-45_Dim

E5CC 설치 예

방수 커버
Y92A-48N

설치 어댑터
Y92F-49

보호 커버
Y92A-48D

Y92A-48H

E5CC-U 배선용 연결 소켓

전면 접속 소켓
P2CF-11

참고 1. 손가락 보호 타입 (P2CF-11-E)도 구비하고 있습니다.
참고 2. P2CF-11 (P2CF-11-E)와 Y92F-45은 조합하여 사용할 수 없습니다.

후면 연결 소켓
P3GA-11

참고 1. 다른 종류의 소켓은 정밀도에 영향을주기 때문에 사용하지 마십시오.
참고 2. 손가락 보호 단자 커버 (Y92A-48G)도 준비하고 있습니다.
참고 3. P3GA-11과 Y92F-45의 조합은 사용할 수 없습니다.

온도 조절기(디지털 조절계)

회원메뉴

쇼핑몰 검색

온도 조절기(디지털 조절계) 요약정보 및 구매

상품 상세설명

온도 제어의 차세대 표준 여기에 등장!

고객의 상품 부가가치 향상에 기여! 온도 조절기 E5CC/E5CC-U/E5EC/E5AC/E5DC

장치 디자인의 선진성, 사용자 인터페이스 향상

장치 기동 속도 향상에 공헌

장치 성능 향상에 공헌

백색 PV 표시로 시인성을 높인 표시부 장치의 제어반면을 세련되게

소형, 깊이(표시부 후면) 60mm의 컴팩트한 본체로 공간 절감 실현

설정 변경은 새로 개발한 시프트 키로 직관 조작

간단 설정 전원 없이 파라미터 설정 가능

3 단계로 바로 연결, 바로 사용이 가능합니다.

장점

이러한 사용도 가능

입력 범위

온도 입력

통신 기능

E5CC-U 배선용 연결 소켓

전면 접속 소켓
P2CF-11

후면 연결 소켓
P3GA-11

sns 링크

Info

Board

온도 조절기(디지털 조절계)

회원메뉴

쇼핑몰 검색

온도 조절기(디지털 조절계) 요약정보 및 구매

상품 상세설명

온도 제어의 차세대 표준 여기에 등장!

고객의 상품 부가가치 향상에 기여! 온도 조절기 E5CC/E5CC-U/E5EC/E5AC/E5DC

장치 디자인의 선진성, 사용자 인터페이스 향상

장치 기동 속도 향상에 공헌

장치 성능 향상에 공헌

백색 PV 표시로 시인성을 높인 표시부 장치의 제어반면을 세련되게

소형, 깊이(표시부 후면) 60mm의 컴팩트한 본체로 공간 절감 실현

설정 변경은 새로 개발한 시프트 키로 직관 조작

간단 설정 전원 없이 파라미터 설정 가능

3 단계로 바로 연결, 바로 사용이 가능합니다.

장점

이러한 사용도 가능

입력 범위

온도 입력

통신 기능

E5CC-U 배선용 연결 소켓

전면 접속 소켓 P2CF-11

후면 연결 소켓 P3GA-11

sns 링크

Info

Board

전면 접속 소켓
P2CF-11

후면 연결 소켓
P3GA-11
