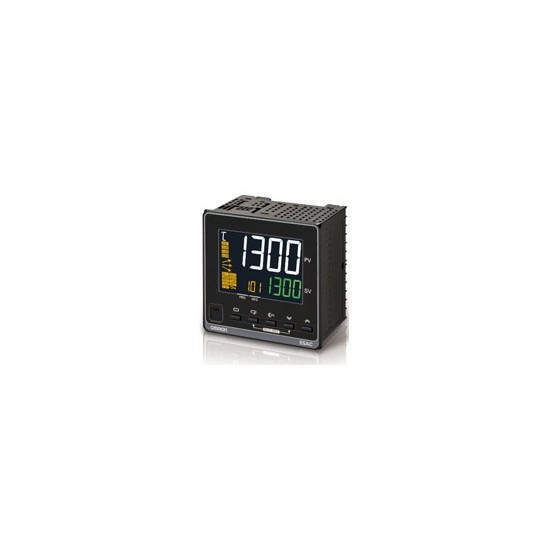

E5AC-T

▶ 96 × 96mm 사이즈. E5AC 시리즈 프로그램 타입 발매
▶ 최대 256 세그먼트의 프로그램 용량으로 다양한 어플리케이션에 대응

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 온도 조절기(디지털 조절계) 프로그램 타입 다음 상품 온도 조절기(디지털 조절계) 프로그램 타입

상품 상세설명

Features

시인성이 뛰어난 백색 PV (현재 값) 표시 & 3 단 표시로 확인 작업을 보다 편리하게.

보기 쉬운 백색 + 업계 최대 표시 사이즈 ※

검은 바탕에 백색 표시, 게다가 업계 최대로 뛰어난 시인성을 실현.
어느 각도에서도, 자연광이 비추는 환경에서도, 어두운 현장에서도 현재값을 빠르고 확실하게 확인 할 수 있습니다.
※ 2013 년 11 월 현재 당사 조사

알기 쉬운 3 단 표시

현재값 (PV / 백색), 목표값 (SV / 녹색)에 프로그램 진행 상황 (PRG, SEG / 황색)도 표시합니다.
표시 전환 작업없이 동시에 확인가능하므로 작업성도 향상됩니다.

프로그램 No.와 세그먼트 No.로 프로그램 진행 상황을 표시

전용 설정 소프트웨어로 간단하게 설정. 장비의 기동을 더욱 빠르게.

USB 전원 공급으로 외부전원 불필요.
본체를 전원에 연결하지 않아도 PC에서 전원을 공급 받습니다.

E5AC-T Features 6

8 프로그램 × 32 세그먼트 설정 가능 어플리케이션의 폭을 더욱 넓게.

안심 기본 성능

·고속 샘플링주기 50ms
·제어주기 0.1s, 0.2s에 대응
·전기종 풀 멀티 입력
·프로그램 리스 통신 기능 탑재
·이벤트 입력 점수 : 최대 6 점
·보조 출력 점수 : 4 점

현장의 작업을 보다 간편하게.

파라메터 숨김 기능. 오동작 및 설정 미스 예방.

장비를 사용하는 현장에 맞게 표시 불필요한 파라메터를 숨길 수 있습니다.
설정은 전용 설정 소프트웨어 CX-Thermo를 사용하여 PC로 간단하게 작성 가능합니다.
현장에서는 불필요한 파라메터를 표시하지 않으므로 작업자의 조작미스를 방지할 수 있습니다.

Shift 키 수치 입력 공수를 줄일 수 있습니다.

예를 들어 100 ℃로 설정할 경우 기존에는 키를 눌러 1 ℃ 씩 올려야 했지만, Shift 키 [CCPF]를 누르면 자릿수 이동이 가능합니다.
파라메터의 설정이 많은 프로그램 제어의 경우, 현장에서의 수치 입력이 편해집니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 기준

나사 단자대 타입

가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 할당에 대해
　 제어 출력 2가 없는 경우 : 보조 출력을 제어 출력 (냉각 측)으로 사용합니다.
　 제어 출력 2가 있는 경우 : 제어 출력 2점을 각각 가열 측과 냉각 측에 사용합니다.
　　　　　　　　　　　　　　　　(어느 쪽이 가열 측과 냉각 측이든 괜찮습니다.)
② 제어에 대해
　 PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정할 수 있습니다.
　 가열 측과 냉각 측에서 응답 특성이 다른 제어계에도 대응 가능합니다.

옵션 (별매)

USB-시리얼 변환 케이블

형식
◎	E58-CIFQ2

변환 케이블

형식
◎	E58-CIFQ2-E

참고. 반드시 E58-CIFQ2와 세트로 사용해주십시오.
　　 전면 설정 툴용 포트를 사용하는 경우에 사용합니다.

단자 커버

형식
◎	E53-COV24 (3개 포장)

방수 패킹

형식
Y92S-P10

참고 본 방수 패킹은 본체에 포함되어 있습니다.

방수 커버

형식
Y92A-49N

전면 포트 커버

형식
Y92S-P7

참고 본 전면 포트 커버는 본체에 포함되어 있습니다.

설치 어댑터

형식
◎	Y92F-51 (2개 포장)

참고 본 장착 어댑터는 본체에 포함되어 있습니다.

전류 검출기 (CT)

홀 직경	형식
Φ 5.8	◎	E54-CT1
Φ 12.0	◎	E54-CT3

지원 소프트웨어 CX-Thermo

형식
◎	EST2-2C-MV4

참고. E5EC-T/E5AC-T는 CX-Thermo Ver.4.61 이상부터 대응하고 있습니다.
　　 CX-Thermo의 사용 환경에 대해서는 "EST2-2C-MV4"를 참조하십시오.

Specifications

정격 / 성능

정격

전원 전압		전원 전압 A 타입 : AC100 ~ 240V 50/60Hz 전원 전압 D 타입 : AC24V 50/60Hz/DC24V
허용 전압 변동 범위		전원 전압의 85 ~ 110 %
소비 전력		9.0VA 이하 (AC100 ~ 240V), 5.6VA 이하 (AC24V) / 3.4W 이하 (DC24V)
센서 입력		온도 입력 　열전대 : K, J, T, E, L, U, N, R, S, B, W, PL Ⅱ 　백금 측온 저항체 : Pt100, JPt100 　비접촉 온도 센서 (ES1B) : 10 ~ 70 ℃ 60 ~ 120 ℃, 115 ~ 165 ℃, 140 ~ 260 ℃ 아날로그 입력 　전류 입력 : 4 ~ 20mA, 0 ~ 20mA 　전압 입력 : 1 ~ 5V, 0 ~ 5V, 0 ~ 10V
입력 임피던스		전류 입력 150Ω 이하, 전압 입력 1MΩ 이상 (ES2-HB/THB을 연결할 때는 1 : 1 연결로 사용해 주십시오)
제어 방식		2 자유도 PID (오토 튜닝 포함) 또는 ON / OFF
제어 출력	릴레이 출력	1a AC250V 5A (저항 부하) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (P 수준, 참고)
	전압 출력 (SSR 구동용)	출력 전압 DC12V ± 20 % (PNP) 최대 부하 전류 40mA, 단락 보호 회로 기능 (제어 출력 2가있는 기종은 최대 부하 전류 21mA)
	리니어 전류 출력	DC4 ~ 20mA/DC0 ~ 20mA 부하 500Ω 이하 분해능 약 10,000
보조 출력	점수	4 점
보조 출력	출력 사양	릴레이 출력 1a AC250V, 4 출력 유형 : 2A (저항 부하)　 전기적 수명 10 만회 최소 적용 부하 5V 10mA (P 수준, 참고값)
이벤트 입력	점수	2 점, 4 점, 6 점 (기종에 따름)
	외부 접점 입력 사양	유접점 입력시 : ON : 1kΩ 이하 OFF : 100kΩ 이상
		무접점 입력시 : ON : 잔류 전압 1.5V 이하 OFF : 누설 전류 0.1mA 이하
		유출 전류 : 약 7mA (1 접점 당)
전송 출력	점수	1 점 (기종에 따름 : 전송 출력 타입)
전송 출력	출력 사양	전류 출력 : DC4 ~ 20mA 부하 : 500Ω 이하 분해능 : 약 10,000 리니어 전압 출력 : DC1 ~ 5V 부하 : 1kΩ 이상 분해능 : 약 10,000
포텐쇼메터 입력		100Ω ~ 10kΩ
설정 방식		전면 키에 의한 디지털 설정
지시 방식		11 세그먼트 디지털 표시 및 단발광 표시 문자 사이즈 : PV : 25.0mm, SV : 15.0mm, MV : 9.5mm 3 단 표시. 내용 : PV / SP / 프로그램 No. 세그먼트 No. 세그먼트 남은 시간 조작량 (밸브 개방) 자릿수 : 4 자리
뱅크 전환 기능		없음
기타 기능		메뉴얼 출력, 가열 냉각 제어, 루프 단선 경보 기능, SP 램프, 경보 기능, 히터 단선 검출 기능 (SSR 고장 포함), 40 % AT, 100 % AT, 조작량 리미트, 입력 디지털 필터, 로버스트 튜닝, PV 입력 보정, 보호, 제곱 연산 기능, 조작량 변화율 리미트, 간이 연산, 온도 상태 표시 기능, 입력 이동 평균, 표시 밝기 설정
사용 주위 온도		-10 ~ +55 ℃ (단, 결로 또는 결빙하지 않을 것) / 3 년 보증시 : -10 ~ +50 ℃ (단, 결로 또는 결빙하지 않을 것)
사용 주위 습도		상대 습도 25 ~ 85 %
보관 온도		-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)
고도		2,000 m 이하
권장 퓨즈		T2A, AC250V 지연 낮은 차단 용량
설치 환경		설치 카테고리 Ⅱ, 오염도 2 (IEC61010-1에 따름)

입력 범위

온도 입력

아날로그 입력

입력 종별	전류		전압
입력 사양	4 ~ 20mA	0 ~ 20mA	1 ~ 5V	0 ~ 5V	0 ~ 10V
설정 범위	스케일링을 통해 다음 중 하나의 범위에서 사용 -1999 ~ 9999, -199.9 ~ 999.9, -19.99 ~ 99.99, -1.999 ~ 9.999
설정 번호	25	26	27	28	29

경보 종별

경보 종별을 다음 17 종류에서 경보마다 독립적으로 설정할 수 있습니다. 초기 값은 「2 : 상한」입니다. (주)
출력으로 보조 출력에 할당합니다. 또한 ON 딜레이, OFF 딜레이 (0 ~ 999s)도 지정할 수 있습니다.
참고. 히터 단선 · SSR 고장 검출 기능 있음 기종은 "경보 1"은 "히터 경보 (HA)"이며, 공장 출하 상태에서는 "경보 종별 1"이
　　 표시되지 않습니다.
　　 경보 1 기능을 사용하려면 출력 할당에서 경보 1을 할당하십시오.

설정	경보 종별	경보 출력 기능		기능 설명
설정	경보 종별	경보값(X)이 +	경보값(X)이 -	기능 설명
0	경보 기능 없음	출력 OFF		경보 기능 없음.
1	상하한 * 1		* 2	목표값 (SP)에 대한 상향 편차를 경보 상한 (H), 하향 편차를 경보 하한값(L)으로 설정합니다. 편차 이외에는 ON이 됩니다.
2 (기본값)	상한			목표값 (SP)에 대한 상향 편차를 경보값 (X)으로 설정 합니다. 편차 이상에서 ON이 됩니다.
3	하한			목표값 (SP)에 대한 하향 편차를 경보값 (X)으로 설정 합니다. 편차 이하에서 ON이 됩니다.
4	상하한 범위 * 1		* 3	목표값 (SP)에 대한 상향 편차를 경보 상한값 (H), 하향 편차를 경보 하한값 (L)에서 설정합니다. 편차 내에서ON이 됩니다.
5	상하한 대기 시퀀스 장착 * 1	* 5	* 4	"1 : 상하값" 경보 동작에 대기 시퀀스가 장착됩니다. * 6
6	상한 대기 시퀀스 장착			"2 : 상한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
7	하한 대기 시퀀스 장착			"3 : 하한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
8	절대값 상한			목표값 (SP)에 관계없이 현재값 (PV)이 경보값 (X)보다 클 때 경보가 ON이됩니다.
9	절대값 하한			목표값 (SP)에 관계없이 현재값 (PV)이 경보값 (X)보다 작을 때 경보가 ON이됩니다
10	절대값 상한 대기 시퀀스 장착			"8 : 절대값 상한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
11	절대값 하한 대기 시퀀스 장착			"9 : 절대값 하한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
12	LBA　 (경보 1종별만)	-		* 7
13	PV 변화율 경보	-		* 8
14	SP 절대값 상한			목표값 (SP)이 경보값 (X)보다 클 때 경보가 ON 이 됩니다.
15	SP 절대값 하한			목표값 (SP)이 경보값 (X)보다 작을 때 경보가 ON 이 됩니다.
16	MV 절대값 상한 * 9	표준 제어시	표준 제어시	조작량 (MV)이 경보 값 (X)보다 클 때 경보가 ON 이 됩니다.
16	MV 절대값 상한 * 9	가열 냉각 제어시 (가열측 조작량)	가열 냉각 제어시 (가열측 조작량) 상시 ON	조작량 (MV)이 경보 값 (X)보다 클 때 경보가 ON 이 됩니다.
17	MV 절대값 하한 * 9	표준 제어시	표준 제어시	조작량 (MV)이 경보값 (X)보다 작을 때 경보가 ON 이 됩니다.
17	MV 절대값 하한 * 9	가열 냉각 제어시 (냉각측 조작량)	가열 냉각 제어시 (냉각측 조작량) 상시 ON	조작량 (MV)이 경보값 (X)보다 작을 때 경보가 ON 이 됩니다.

* 1 설정 값 1,4,5는 경보 종별의 상 · 하한값을 개별적으로 설정할 수 있고, L, H로 표시됩니다.
* 2 설정값 : 1 상하한 경보

* 3. 설정값 : 4 상하한 범위

* 4. 설정값 : 5 상하한 대기 시퀀스 경보
　　「* 2」의 상하한 경보에서　
　케이스 2의 경우 히스테리시스가 상한 · 하한으로 중복될 경우 상시 OFF
　케이스 3의 경우 상시 OFF
* 5. 설정값 : 5 상하한 대기 시퀀스 경보
히스테리시스가 상한 · 하한으로 중복될 경우 상시 OFF
* 6 「E5 □ C-T 디지털 조절계 프로그램 타입 사용자 메뉴얼」(Man.No. : SGTD-742)
　　　　「4-11 항 경보 히스테리시스」의 「대기 시퀀스」를 참조하십시오.
* 7 「E5 □ C-T 디지털 조절계 프로그램 타입 사용자 메뉴얼」(Man.No. : SGTD-742)
　　　　「5-10 항 루프 단선 경보」의 「루프 단선 경보 (LBA)」을 참조하십시오.
* 8 「E5 □ C-T 디지털 조절계 프로그램 타입 사용자 메뉴얼」(Man.No. : SGTD-742)
　　　　「4-9 항 경보 출력을 하려면」의 「● PV 변화율 경보」를 참조하십시오.
* 9. 가열 냉각 제어시, MV 절대값 상한 경보는 가열측 조작량에만, 또한, MV 절대값 하한 경보는 냉각측 조작량에만 유효합니다.

성능

*전압의 영향 2**
지시 정밀도 (주위 온도 23 ℃)		열전대 : (지시값의 ± 0.3 % 또는 ± 1 ℃의 큰 쪽) ± 1 디지트 이하 * 1 백금 측온 저항체 : (지시치의 ± 0.2 % 또는 ± 0.8 ℃ 중 큰 쪽) ± 1 디지트 이하 아날로그 입력 : ± 0.2 % FS ± 1 디지트 이하 CT 입력 : ± 5 % FS ± 1 디지트 이하 포텐쇼메터 입력 : ± 5 % FS ± 1 디지트 이하
전송 출력 정밀도		± 0.3 % FS 이하
*온도의 영향 2**		열전대 입력 (R, S, B, W, PL Ⅱ) : (지시값의 ± 1 % 또는 ± 10 ℃의 큰 쪽) ± 1 디지트 이하 기타 열전대 입력 : (지시값의 ± 1 % 또는 ± 4 ℃의 큰 쪽) ± 1 디지트 이하 * 3 백금 측온 저항체 입력 : (지시값의 ± 1 % 또는 ± 2 ℃ 중 쪽) ± 1 디지트 이하 아날로그 입력 : ± 1 % FS ± 1 디지트 이하 CT 입력 : ± 5 % FS ± 1 디지트 이하
입력 샘플링주기		50ms
조절 감도		온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위) 아날로그 입력 : 0.01 ~ 99.99 % FS (0.01 % FS 단위)
비례대 (P)		온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위) 아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
적분 시간 (I)		표준 / 가열 냉각, 위치 비례 (클로즈) : 0 ~ 9999 (s 1s 단위), 0.0 ~ 999.9s (0.1s 단위) 위치 비례 (플로팅) : 1 ~ 9999 (s 1s 단위), 0.1 ~ 999.9s (0.1 s 단위) * 4
미분 시간 (D)		0 ~ 9999s (1s 단위), 0.0 ~ 999.9s (0.1s 단위) * 4
냉각용 비례대 (P)		온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위) 아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
냉각용 적분 시간 (I)		0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
냉각용 미분 시간 (D)		0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
제어주기		0.1, 0.2, 0.5, 1 ~ 99s (1s 단위)
매뉴얼 리셋 값		0.0 ~ 100.0 % (0.1 % 단위)
경보 설정 범위		-1999 ~ 9999 (소수점 위치는 입력 종류에 따라 다름)
신호원 저항 영향		열전대 : 0.1 ℃ / Ω 이하 (100Ω 이하), 백금 측온 저항체 : 0.1 ℃ / Ω 이하 (10Ω 이하)
절연 저항		20MΩ 이상 (DC500V인가)
내전압		AC3, 000V 50 또는 60Hz 1min (이극 충전부 단자)
진동	오동작	10 ~ 55Hz 20m / s ² 3 축 방향 10min
진동	내구성	10 ~ 55Hz 20m / s ² 3 축 방향 2h
충격	오동작	100m / s ² 3 축 방향 각 3 회
충격	내구성	300m / s ² 3 축 방향 각 3 회
질량		본체 : 약 250g 어댑터 : 약 4g × 2 개
보호 구조		전면 : IP66, 리어 케이스 : IP20, 단자부 : IP00
메모리 보호		비 휘발성 메모리 (기록 횟수 : 100 만)
설정 툴		CX-Thermo Ver.4.61 이상
설정 툴 용 포트		형태 E5EC-T/E5AC-T의 윗면 : USB-시리얼 변환 케이블 E58-CIFQ2를 사용하여 PC 측 USB 포트에 연결 * 5 형태 E5EC-T/E5AC-T 전면 : USB-시리얼 변환 케이블 E58-CIFQ2 + 변환 케이블 E58-CIFQ2-E를 사용하여 PC 측 USB 포트와 연결 * 5
규격	인증 규격	UL61010-1, 한국 전파법 (법률 제 10564 호)
규격	규정 준수	EN61010-1 (IEC61010-1) : 오염도 2, 과전압 카테고리 Ⅱ
EMC 지침		EMI EN61326 방사 방해 전계 강도 EN55011 Group1 classA 잡음 단자 전압 EN55011 Group1 classA EMS EN61326 정전기 방전 내성 EN61000-4-2 전자계 강도 내성 EN61000-4-3 버스트 노이즈 내성 EN61000-4-4 전도성 방해 내성 EN61000-4- 6 서지 내성 EN61000-4-5 전압 강하 /전원 차단 내성 EN61000-4-11

* 1 : K (-200 ~ 1300 ℃ 범위), T, N -100 ℃ 이하와 U, L은 ± 2 ℃ ± 1 디지트 이하. B의 400 ℃ 이하는 규정 없음.
　　　 B의 400 ~ 800 ℃는 ± 3 ℃ 이하. R, S의 200 ℃ 이하는 ± 3 ℃ ± 1 디지트 이하.
　　　 W는 (± 0.3 % PV 또는 ± 3 ℃의 큰 쪽) ± 1 디지트 이하.
　　　 PL Ⅱ는 (± 0.3 % PV 또는 ± 2 ℃ 중 큰 쪽) ± 1 디지트 이하.
* 2. 조건 : 주위 온도 : -10 ℃ ~ 23 ℃ ~ 55 ℃ 전압 범위 : 정격 전압의 -15 ~ +10 %
* 3. K 센서 -100 ℃ 이하는 ± 10 ℃ 이내.
* 4. 단위는 「적분 / 미분 시간 단위」의 설정에 따라 다릅니다.
* 5. 외부 시리얼 통신 (RS-485) 및 USB-시리얼 변환 케이블 통신을 동시에 사용 가능합니다..

프로그램 제어 기능

프로그램 (패턴) 수		8
세그먼트 (스텝) 수		32
세그먼트 설정 방법		시간 설정 (목표값, 시간으로 세그먼트를 설정)
세그먼트 설정 방법		경사 설정 (세그먼트 형식, 목표값, 기울기, 시간으로 세그먼트를 설정)
세그먼트 시간		0 시간 0 분 ~ 99 시간 59 분
세그먼트 시간		0 분 0 초 ~ 99 분 59 초
경보 설정		프로그램마다 설정
리셋시 동작		제어 중지, 정치 제어에서 선택 가능
전원 투입 후 작동		계속, 리셋, 런, 매뉴얼 모드 중 선택 가능
PID 조	조수	8 조
PID 조	설정 방식	프로그램마다 설정 (PID 조 자동 선택 기능)
경보 SP 선택		램프 중 목표값, 대상 목표값에서 선택 가능
프로그램 상태 제어	세그먼트 작업	어드벤스, 세그먼트 점프, 홀드, 대기
프로그램 상태 제어	프로그램 조작	프로그램 반복, 프로그램 링크
대기	대기 방식	세그먼트 종료시
대기	웨이트 폭 설정	모든 프로그램 공통 대기 폭
타임 시그널	출력 점수	2 점
	ON / OFF 횟수	각 1 회 / 점
	설정 방식	프로그램마다 설정
프로그램 상태 출력		프로그램 엔드 출력 (펄스 폭 설정 가능), 런 중 출력 스테이지 출력
프로그램 시작시 동작	PV 시작	SP 스타트, PV 스타트 (경사 우선)에서 선택 가능
	대기	0 시간 0 분 ~ 99 시간 59 분
	대기	0 일 0 시간 99 일 23 시간
운전 종료 후 동작		리셋, 계속, 정치 SP 모드 중 선택 가능
프로그램 SP 시프트		모든 프로그램 공통 프로그램 SP 시프트 값

USB-시리얼 변환 케이블 사양

지원 OS	Windows XP/Vista/7
지원 소프트웨어	CX-Thermo Ver.4.61 이상
대응 기종	E5 □ CT 시리즈, E5 □ C 시리즈, E5CB 시리즈
USB I / F 규격	USB Specification 2.0 준거
DTE 속도	38400bps
커넥터 사양	PC 측 : USB (A 타입 플러그) 온도 조절기 측 : 전용 시리얼 커넥터
전원	버스 전원 (USB 호스트 컨트롤러에서 공급) *
전원 전압	DC5V
소비 전류	최대 450mA
출력 전압	DC4.7 ± 0.2V (USB-시리얼 변환 케이블에서 온도 조절기 측에 공급)
출력 전류	최대 250mA (USB-시리얼 변환 케이블에서 온도 조절기 측에 공급)
사용 주위 온도	0 ~ +55 ℃ (단, 결로 또는 결빙하지 않을 것)
사용 주위 습도	상대 습도 10 ~ 80 %
보관 온도	-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것)
보관 습도	상대 습도 10 ~ 80 %
고도	2,000 m 이하
질량	약 120g

Windows는 미국 Microsoft Corporation의 미국 및 기타 국가의 등록 상표입니다.
* USB 포트는 High-Power 포트를 사용하십시오.
참고. 컴퓨터에 드라이버를 설치해야합니다. 설치 방법은 케이블에 부속되어 있는 취급 설명서를 참조하십시오.

통신 성능

전송로 접속	RS-485 : 멀티 드롭
통신 방식	RS-485 (2 선식 반이중)
동기 방식	조보 동기
프로토콜	CompoWay / F, Modbus
통신 속도 *	9600,19200,38400,57600 bps
전송 코드	ASCII
데이터 비트 길이 *	7,8 비트
스톱 비트 길이 *	1,2 비트
오류 검출	수직 패리티 (없음, 짝수, 홀수) BCC (블록 체크 캐릭터) CompoWay / F시 CRC-16 Modbus시
흐름 제어	없음
인터페이스	RS-485
재시도 기능	없음
통신 버퍼	217 바이트
통신 응답 전송 대기 시간	0 ~ 99ms 초기값 : 20ms

* 통신 속도, 데이터 비트 길이, 스톱 비트 길이, 수직 패리티 설정은 "통신 설정 레벨」에서 각각 독립적으로 설정할 수 있습니다.

통신 기능

프로그램 리스 통신 기능	PLC의 메모리를 통해 E5 □ C-T 파라메터를 읽고 쓰거나, 런 / 리셋하는 기능. PLC와의 통신은 E5 □ C-T가 자동으로 수행하므로 통신 프로그램을 만들 필요가 없음. 연결 가능 대수 : 최대 32 개 대상 PLC : 오므론 PLC CS, CJ, CP 시리즈 미츠비시 전기 PLC MELSEC Q 시리즈, L 시리즈
콤포 통신 기능	연결된 온도 조절기 사이를 마스터에 설정된 온도 조절기에서 목표 값과 RUN / STOP 지시를 슬레이브로 전송 가능. 목표 값은 기울기 및 오프셋을 설정 가능. 연결 가능 대수 : 최대 32 개 (마스터 포함)
복사 기능 *	연결된 온도 조절기 사이를 마스터에 설정된 온도 조절기에서 설정 파라메터를 슬레이브로 복사 가능.

MELSEC는 미쓰비시 전기 주식회사의 등록 상표입니다.
* 프로그램 리스 통신 기능과 콤포 통신 기능에 대응하고 있습니다.

전류 검출기 (CT) (별매) 정격

내전압	AC1, 000V (1min)
진동	50Hz, 98m / s ²
질량	약 11.5g (E54-CT1) 약 50g (E54-CT3)
부속품 (E54-CT3 만)	접촉자 (2 개) 플러그 (2 개)

히터 단선 · SSR 고장

CT 입력 (히터 전류 검출 용)	단상 히터 용 감지 기능 타입 : 1 점
최대 히터 전류	AC50A
입력 전류값 지시 정밀도	± 5 % FS ± 1 디지트 이하
*히터 단선 경보 설정 범위 1**	0.1 ~ 49.9A (0.1A 단위) 검출 최소 ON 시간 : 100ms * 3
*SSR 고장 경보 설정 범위 2**	0.1 ~ 49.9A (0.1A 단위) 검출 최소 OFF 시간 : 100ms * 4

* 1. 히터 단선 경보는 제어 출력이 ON 일 때 히터 전류를 측정하고 설정값 (히터 단선 검출 전류값)보다 작을 때, 출력이 ON
　　　 됩니다.
* 2. SSR 고장 경보는 제어 출력이 OFF 일 때 히터 전류를 측정하고 설정값 (SSR 고장 검출 전류값)보다 큰 경우, 출력이 ON
　　　 됩니다.
* 3. 제어주기 0.1s, 0.2s시 30ms
* 4. 제어주기 0.1s, 0.2s시는 35ms

외부 접속도

·구입 시, 입력 종별은 「5」 열전대(K)로 설정되어 있습니다. 센서가 다른 경우, 입력 이상(5. ERR)이 발생할 수 있습니다.
입력 종별을 확인해 주십시오.

주1. 극성에 따라 단자 용도가 다릅니다.
주2. 회색 표시 단자에는 접속하지 마십시오.
주3. EMC 규격 적합상, 센서 길이는 30m 이재에서 사용해 주십시오. 30m를 넘겨 사용하는 경우, EMC 규격 적합 범위외가 되므로 주의해 주십시오.
주4. 접속 압차 단자는 M3를 사용해 주십시오.

Dimensions

본체

E5AC-T

·설정 툴 용 포트는 본 제품의 앞면과 윗면에 있습니다.
·설정 툴을 사용할 때, PC와 온도조절기를 연결하기 위해 사용합니다.
·접속할 때에는 전용 USB-시리얼 변환 케이블(E58-CIFQ2)이 필요합니다.
·접속 방법에 관한 상세사항은 USB-시리얼 변환케이블 취급설명서를 참조해 주십시오.
·주. USB-시리얼 변환케이블을 접속한 상태로 본 제품을 사용하지 마십시오.

· 설치 판넬 두께는 1 ~ 8mm입니다.
· 상하 방향은 밀착 설치할 수 없으므로 주의하십시오. (설치 간격을 지켜주세요)
· 방수가 되도록 설치하려면 본체에 방수 패킹을 삽입하십시오.
· 여러 대를 설치하여 사용하는 경우, 본 기기의 주위 온도가 사양을 초과하지 않도록 주의하시기 바랍니다.

옵션 (별매)

USB-시리얼 변환 케이블
E58-CIFQ2

변환 케이블
E58-CIFQ2-E

참고 반드시 E58-CIFQ2와 세트로 사용해주십시오.

단자 커버
E53-COV24 (3 개 셋트)

방수 패킹
Y92S-P10 [DIN96 × 96 용]

제품에 동봉되어 있습니다.
방수 패킹을 사용하는 경우, 보호 구조는 IP66입니다.
또한 E5EC-T / E5AC-T의 전면 설정 툴 용 포트 커버는 확실하게 닫혀 있어야합니다. (IP66의 방수 레벨을 확보하기 위해, 사용 환경에 따라 방수 패킹 및 전면 설정 툴 용 포트 커버가 열화, 수축 또는 경화하므로 정기적인 교환을 추천합니다. 정기적인 교환시기는 사용 환경에 따라 다릅니다. 고객께서 직접 확인하시기 바랍니다. 3 년 이하를 기준으로합니다.) 방수 구조가 필요없는 경우 방수 패킹을 설치할 필요가 없습니다.

전면 설정 툴 용 포트 커버
Y92S-P7

전면 설정 툴 용 포트 커버를 분실, 파손했을 경우는 별도 주문하십시오.
사용 환경에 따라 열화, 수축 또는 경화하므로 정기적인 교환을 추천합니다.

장착 어댑터
Y92F-51 (2 개 세트)

제품에 동봉되어 있습니다.
분실, 파손된 경우는 별도 주문 해주십시오.

방수 커버
Y92A-96N (□ 96 용)

전류 검출기

E54-CT1

E54-CT3

E54-CT3 부속품

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고값)
E54-CT1

연속 최고 히터 전류 : 50A (50/60Hz)
권수 : 400 ± 2 턴
권선 저항 : 18 ± 2Ω

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고값)
E54-CT3

연속 최고 히터 전류 : 120A (50/60Hz)
(단, 오므론 온도 컨트롤러의 연속 최고 히터 전류 값은 50A입니다.)
권수 : 400 ± 2 턴
권선 저항 : 8 ± 0.8Ω

온도 조절기(디지털 조절계) 프로그램 타입

회원메뉴

쇼핑몰 검색
