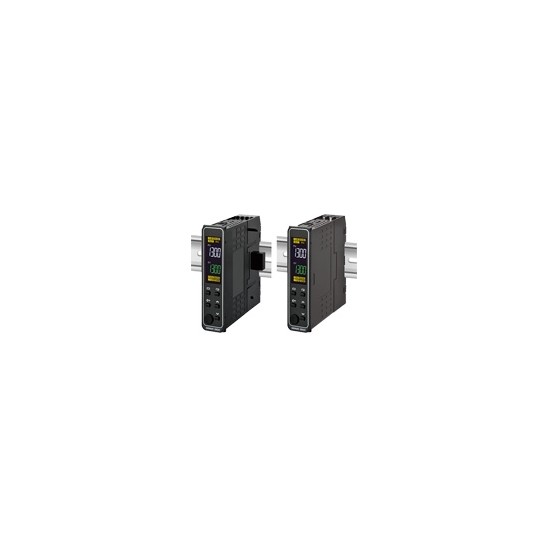

E5DC / E5DC-B

▶ E5□C 시리즈의 조작성, 고성능뿐만 아니라, 터치 판넬, PLC, 온도 조절기를
연결하는 최적의 시스템을 갖춘 DIN 레일 타입
푸시 인 Plus 단자대 타입의 라인업을 추가

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 온도 조절기(디지털 조절계) 프로그램 타입 다음 상품 온도 조절기 ( 디지털 조절계 )

상품 상세설명

Features

제어반에 새로운 가치를

제조 현장의 심장부 인 제어반. 그 제어반이 진화하면 생산 설비도 크게 진화합니다.
또한 제어반의 설계 · 제조 공정, 거기에 사람의 상호 작용하는 방식도 혁신 있다면,

더 간단하고 진일보 간다 제어반 만들기를 할 수 있습니다.
오므론은 제어반 내의 제품 사양에 대한 일반적인 생각 "Value Design for Panel * 1"을 비롯한 각종 활동을 통해

제어반의 진화와 프로세스 혁신을 실현 해 나가고 있습니다.

* 1 Value Design for Panel
"Value Design for Panel (이하 Value Design)"는 고객의 제어반에 새로운 가치를 제공합니다.
Value Design에 대응 한 제품을 함께 사용함으로써 제어반의 가치가 더욱 높아집니다.

제어반의 진화의 선두 온도 조절기

제어반 및 기타 장비의 소형화 및 고성능화

• 다양한 제어 패널 / 장비 크기를 처리 할 수있는 다양한 라인업.
• 장비의 속도와 수율을 향상시키는 고급 제어 성능.

설계에서 조립 및 작업에 이르는 효율성 향상

• 제어 패널 및 기타 장비의 설계에서 작동에 이르기까지 각 과정에서 공수 절감

제어판 및 장비의 유용성 혁신

• 시야각이 넓고 시야가 확보 된 고 대비 LCD.
• 제조 현장에서 설정 값을 입력하는 작업량 감소

주요 안전 표준 인증.

다양한 컨트롤 패널 / 장비 크기를 처리 할 수있는 다양한 라인업

60mm 깊이의 컴팩트 한 바디로 공간 절약

당사 기존 제품 대비 77 % *의 짧은 몸통을 실현.
이로써 컨트롤러는 제한된 깊이의 좁은 공간에 적용할 수 있습니다.

패널 공간 줄이기

48x24 크기에서도 10mm 이상의 PV 디스플레이 문자 높이와 현재 값 및 설정 점에 대한 이중 디스플레이를 구현.
읽기 쉬운 소형 패널을 사용.

온 패널 컨트롤러와 동일한 조작성 및 컨트롤 패널 내부의 공간 절약형 레이아웃

22.5mm 너비의 DIN 트랙 장착 컨트롤러에서 E5 □ C 시리즈의 통일된 조작성.
제어반 내에 슬림하게 배치 가능
E5CC / E5CC-B / E5CC-U 특징 11

푸시 인 Plus 단자대 타입은 가로 밀착도 쉽게

푸시 인 Plus 단자대 타입은 배선 방향이 후면이기 때문에 가로 밀착 장착이 용이 E5CC / E5CC-B / E5CC-U 특징 12

공간 절약형 22.5mm 와이드 디자인 절감 배선 작업 감소

22.5mm 와이드 패널형 푸시 인 Plus 단자대 타입을 라인업 추가.
제어반에 간편하게 설치할 수 있도록 공간을 절약 할뿐만 아니라 배선 공수를 줄일 수 있습니다.

가로 연결 구조로 이동 배선 공수 삭감

연결만으로 전력선과 통신 케이블을 사용할 수 있으므로 번거로운 배선이 필요하지 않습니다. (최대 연결 대수 : 16 대)

단자대 탈착 구조로 설치 / 교체가 간편

단자대와 본체가 분리 할 수 있기 때문에 유지 보수시에도 케이블을 분리하지 않고 본체의 설치 / 교환이 가능합니다.

※ 후크를 눌러 단자대에서 분리

설계에서 조립, 운영까지 효율

제어반 / 장치의 유용성 혁신

제조 현장에서의 표시 확인이 용이하게

검은 배경에 큰 백색 표시에서 뛰어난 시인성을 실현. 작업자의 이동 거리를 최소화하고 효율성 향상에 기여합니다.

고 대비 디스플레이를 통해 주위의 명암에 관계없이 확인 할 수 있습니다.

넓은 시야각을 실현하는 액정을 탑재하고 쉽게 현재 값을 확인 할 수 있습니다.

현장에서 설정 값을 입력하는 작업량 감소

온도 조절기의 작동 설정 변경의 수고를 생략 기능을 응축.
Shift 키 [ "PF를 누르면 숫자가 순식간에 이동. 현장에서의 수치 입력이 편해질 수 있습니다.

CX-Thermo을 활용함으로써 ...

매개 변수 마스크 기능을 사용하면 필요한 매개 변수 만 표시 할 수 있습니다. 이에 따라 작업 교체 시간 등의 설정 변경 시간을 단축 할 수 있습니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 기준

나사 단자대 타입

확대하려면 이미지를 클릭하십시오 (새 창에서 열림).

가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 할당에 대한
보조 출력을 제어 출력 (냉각 측)으로 사용합니다.

② 제어에 대한
PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정하실 수 있습니다.
가열 및 냉각 측에서 응답 특성이 다른 제어계에도 대응 가능합니다.

형식 목록

제어 출력	보조 출력	옵션			형식	형식
		HB 경보 HS 경보	이벤트 입력	통신	전원 전압	전원 전압
		HB 경보 HS 경보	이벤트 입력	통신	100 ~ 240 VAC	24VAC / DC
릴레이 출력	---	---	---	RS-485	E5DC-RX0ASM-015	E5DC-RX0DSM-015
	---			RS-485	E5DC-RX0AUM-015	E5DC-RX0DUM-015
	2			---	E5DC-RX2ASM-000	E5DC-RX2DSM-000
				---	E5DC-RX2AUM-000	E5DC-RX2DUM-000
		단상 히터 감지		RS-485	E5DC-RX2ASM-002	E5DC-RX2DSM-002
				RS-485	E5DC-RX2AUM-002	E5DC-RX2DUM-002
			1	---	E5DC-RX2ASM-017	E5DC-RX2DSM-017
			1	---	E5DC-RX2AUM-017	E5DC-RX2DUM-017
전압 출력 (SSR 구동 용)	---	---	---	RS-485	E5DC-QX0ASM-015	E5DC-QX0DSM-015
	---			RS-485	E5DC-QX0AUM-015	E5DC-QX0DUM-015
	2			---	E5DC-QX2ASM-000	E5DC-QX2DSM-000
				---	E5DC-QX2AUM-000	E5DC-QX2DUM-000
		단상 히터 감지		RS-485	E5DC-QX2ASM-002	E5DC-QX2DSM-002
				RS-485	E5DC-QX2AUM-002	E5DC-QX2DUM-002
			1	---	E5DC-QX2ASM-017	E5DC-QX2DSM-017
			1	---	E5DC-QX2AUM-017	E5DC-QX2DUM-017
리니어 전류 출력	---	---	---	RS-485	E5DC-CX0ASM-015	E5DC-CX0DSM-015
	---			RS-485	E5DC-CX0AUM-015	E5DC-CX0DUM-015
	2			---	E5DC-CX2ASM-000	E5DC-CX2DSM-000
				---	E5DC-CX2AUM-000	E5DC-CX2DUM-000
				RS-485	E5DC-CX2ASM-015	E5DC-CX2DSM-015
				RS-485	E5DC-CX2AUM-015	E5DC-CX2DUM-015
			1	---	E5DC-CX2ASM-016	E5DC-CX2DSM-016
			1	---	E5DC-CX2AUM-016	E5DC-CX2DUM-016

형식 기준

푸시 인 Plus 단자대 타입

확대하려면 이미지를 클릭하십시오 (새 창에서 열림).

가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

형식 목록

제어 출력	보조 출력	옵션		형식	형식
		HB 경보 HS 경보	통신	전원 전압	전원 전압
		HB 경보 HS 경보	통신	100 ~ 240 VAC	24VAC / DC
릴레이 출력	2	---	---	E5DC-RX2ABM-000	E5DC-RX2DBM-000
	2	단상 히터 감지	RS-485	E5DC-RX2ABM-002	E5DC-RX2DBM-002
	---	---	RS-485	E5DC-RX0ABM-015	E5DC-RX0DBM-015
전압 출력 (SSR 구동 용)	2	---	---	E5DC-QX2ABM-000	E5DC-QX2DBM-000
	2	단상 히터 감지	RS-485	E5DC-QX2ABM-002	E5DC-QX2DBM-002
	---	---	RS-485	E5DC-QX0ABM-015	E5DC-QX0DBM-015
리니어 전류 출력	2	---	---	E5DC-CX2ABM-000	E5DC-CX2DBM-000
	---		RS-485	E5DC-CX0ABM-015	E5DC-CX0DBM-015
	2		RS-485	E5DC-CX2ABM-015	E5DC-CX2DBM-015

옵션 (별매)

단자대 유닛

형식
◎	E5DC-SCT1S

푸시 인 Plus 단자대 유닛

형식
◎	E5DC-SCT1B

USB- 시리얼 변환 케이블

형식
◎	E58-CIFQ2

변환 케이블

형식
◎	E58-CIFQ2-E

참고 반드시 형태 E58-CIFQ2와 세트로 사용하십시오.
전면 설정 도구 포트를 사용하는 경우에 사용합니다.

전류 검출기 (CT)

구멍	형식
φ5.8	◎	E54-CT1
φ5.8	◎	E54-CT1L *
φ12.0	◎	E54-CT3
φ12.0	◎	E54-CT3L *

* 리드선있는 사양입니다. UL 인증이 필요한 경우는, 이쪽의 CT를 사용하십시오.

설치 어댑터

형식
◎	Y92F-53

쇼트 바 (형태 E5DC 용)

형식
◎	Y92S-P11

지원 소프트웨어 CX-Thermo

형식
◎	EST2-2C-MV4

주. 형태 E5DC는 CX-Thermo Ver.4.6 이상에 대응하고 있습니다.
형태 E5DC-B는 CX-Thermo Ver.4.69 이상으로 대응하고 있습니다.
CX-Thermo의 사용 환경에 대해서는 "형태 EST2-2C-MV4"를 참조하십시오.

엔드 플레이트

형식
◎	PFP-M

스페이서

형식
◎	PFP-S

지지 레일

형식
◎	PFP-100N
◎	PFP-50N

단위 씰

형식
◎	Y92S-L2

엔드 커버

형식
◎	Y92F-54

커넥터 커버 (E5DC-B 용)

형식
◎	E53-COV26

Specifications

정격

전원 전압		전원 전압 A 타입 : AC100 ~ 240V 50 / 60Hz 전원 전압 D 타입 : AC24V 50 / 60Hz / DC24V
허용 전압 변동 범위		전원 전압의 85 ~ 110 %
소비 전력		4.9VA 이하 (AC100 ~ 240V), 2.8VA 이하 (AC24V) / 1.5W 이하 (DC24V)
센서 입력		온도 입력 　열전대 : K, J, T, E, L, U, N, R, S, B, C / W, PLⅡ 　백금 측온 저항체 : Pt100, JPt100 　비접촉 온도 센서 (형태 ES1B) : 10 ~ 70 ℃, 60 ~ 120 ℃, 115 ~ 165 ℃, 140 ~ 260 ℃ 아날로그 입력 　전류 입력 : 4 ~ 20mA, 0 ~ 20mA 　전압 입력 : 1 ~ 5V, 0 ~ 5V, 0 ~ 10V
입력 임피던스		전류 입력 150Ω 이하, 전압 입력 1MΩ 이상 (형태 ES2-HB-N / THB-N을 연결하는 경우, 1 : 1 연결을 사용하십시오)
제어 방식		ON / OFF 또는 2 자유도 PID (오토 튜닝 포함)
제어 출력	릴레이 출력	1a AC250V 3A (저항 부하) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
	전압 출력 (SSR 구동 용)	출력 전압 DC12V ± 20 % (PNP) 최대 부하 전류 21mA, 단락 보호 회로 부착
	리니어 전류 출력	DC4 ~ 20mA / DC0 ~ 20mA 부하 500Ω 이하 분해능 약 10,000
보조 출력	점수	2 점 (기종에 따른)
보조 출력	출력 사양	릴레이 출력 1a AC250V, 2A (저항 부하) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
이벤트 입력 * 1	점수	1 점 (기종에 따른)
이벤트 입력 * 1	외부 접점 입력 사양	유 접점 입력시 : ON : 1kΩ 이하 OFF : 100kΩ 이상 무 접점 입력시 : ON : 잔류 전압 1.5V 이하 OFF : 누설 전류 0.1mA 이하 유출 전류 : 약 7mA (1 접점 당)
설정 방식		전면 키에 의한 디지털 설정
지시 방식		11 세그먼트 디지털 표시 및 단발 광 표시 문자 높이 PV : 8.5mm, SV : 8.0mm
멀티 SP 기능		최대 8 개의 목표 값 (SP0 ~ SP7)을 기억하고 이벤트 입력, 키 조작 또는 시리얼 통신에 따라 선택 가능 * 2
펑크 전환 기능		없음
기타 기능		설명서 출력 가열 냉각 제어 루프 단선 경보 기능, SP 램프, 경보 기능, 히터 단선 검출 기능 (SSR 고장 포함) 40 % AT 100 % AT, 조작량 리미트, 입력 디지털 필터, 셀프 튜닝, 강력한 튜닝 PV 입력 보정, 런 / 스톱, 보호, 개평 연산 기능 조작량 변화율 리미트 단순 연산 온도 상태 표시 기능, 간이 프로그램 기능, 입력 이동 평균, 표시 휘도 설정 단순 전송 출력 * 3 내부 보조 릴레이 연동 메시지 기능 * 3
사용 주위 온도		-10 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것) / 3 년 보증시 : 표준 단독 설치로 -10 ~ + 50 ℃ (단, 결로 또는 결빙되지 않을 것)
사용 주위 습도		상대 습도 25 ~ 85 %
보관 온도		-25 ~ + 65 ℃ (단, 결로 또는 결빙되지 않을 것)
고도		2,000m 이하
권장 퓨즈		T2A, AC250V 지연, 낮은 차단 용량
설치 환경		과전압 카테고리 Ⅱ, 오염 등급 2 (EN / IEC / UL 61010-1)

* 1. E5DC-B에는 기능이 없습니다. 형식 기준을 참조하십시오.
* 2. 이벤트 입력은 2 개입니다.
* 3 2014 년 7 월 생산분부터 사용할 수 있습니다.

입력 범위

온도 입력

확대하려면 이미지를 클릭하십시오 (새 창에서 열림).

아날로그 입력

입력 종별	전류		전압
입력 사양	4 ~ 20mA	0 ~ 20mA	1 ~ 5V	0 ~ 5V	0 ~ 10V
설정 범위	스케일링을 통해 다음과 같은 범위에서 사용 -1999 ~ 9999, -199.9 ~ 999.9, -19.99 ~ 99.99, -1.999 ~ 9.999
설정 번호	25	26	27	28	29

경보 종별

경보의 종류를 다음의 17 종류에서 경보마다 독립적으로 설정할 수 있습니다. 초기 값은 "2 : 상한"입니다.
(주) 출력으로 보조 출력에 할당합니다. 또한, ON 딜레이, OFF 딜레이 (0 ~ 999s)도 지정할 수 있습니다.
주. 히터 단선 · SSR 고장 검출 기능 있음 기종은 "경보 1"은 "히터 경보 (HA)"로되어 있으며, 공장 출하 상태에서는 "경보 종별 1"이 표시되지 않습니다.
경보 1 기능을 활성화하려면 출력 할당에서 경보 1을 할당합니다.

확대하려면 이미지를 클릭하십시오 (새 창에서 열림).

성능

*전압의 영향 3**
지시 정밀도 (별도 설치, 주위 온도 23 ℃)		열전대 : (지시 값의 ± 0.3 % 또는 ± 1 ℃의 큰 쪽) ± 1 디지트 이하 * 1 백금 측온 저항체 : (지시 값의 ± 0.2 % 또는 ± 0.8 ℃의 큰 쪽) ± 1 디지트 이하 아날로그 입력 : ± 0.2 % FS ± 1 디지트 이하 CT 입력 : ± 5 % FS ± 1 디지트 이하
간이 전송 출력 정밀도		± 0.3 % FS 이하 * 2
*온도의 영향 3**		열전대 입력 (R, S, B, C / W, PLⅡ) : (지시 값의 ± 1 % 또는 ± 10 ℃의 큰 쪽) ± 1 디지트 이하 기타 열전대 입력 : (지시 값의 ± 1 % 또는 ± 4 ℃의 큰 쪽) ± 1 디지트 이하 * 4 백금 측온 저항체 입력 : (지시 값의 ± 1 % 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하 아날로그 입력 : ± 1 % FS ± 1 디지트 이하 CT 입력 : ± 5 % FS ± 1 디지트 이하
전자파의 영향 (EN 61326-1에 따라)
설치의 영향		열전대 입력 (R, S, B, W, PLⅡ) : (지시 값의 ± 1 % 또는 ± 10 ℃의 큰 쪽) ± 1 디지트 이하 기타 열전대 입력 : (지시 값의 ± 1 % 또는 ± 4 ℃의 큰 쪽) ± 1 디지트 이하 * 4
입력 샘플링주기		50ms
조절 감도		온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위) 아날로그 입력 : 0.01 ~ 99.99 % FS (0.01 % FS 단위)
비례 대 (P)		온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위) 아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
적분 시간 (I)		0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 5
미분 시간 (D)		0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 5
냉각 비례 대 (P)		온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위) 아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
냉각 적분 시간 (I)		0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 5
냉각 미분 시간 (D)		0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 5
제어주기		0.1,0.2,0.5,1 ~ 99s (1s 단위)
수동 리셋 값		0.0 ~ 100.0 % (0.1 % 단위)
경보 설정 범위		-1999 ~ 9999 (소수점 위치는 입력 종류에 따라 다름)
신호원 저항의 영향		열전대 : 0.1 ℃ / Ω 이하 (100Ω 이하), 백금 측온 저항체 : 0.1 ℃ / Ω 이하 (10Ω 이하)
절연 저항		20MΩ 이상 (DC500V인가)
내전압		AC3,000V 50 또는 60Hz 1min (극성 충전부 단자)
진동	오동작	10 ~ 55Hz 20m / s ² 3 축 방향 10min
진동	내구성	10 ~ 55Hz 20m / s ² 3 축 방향 2h
충격	오동작	100m / s ² 3 축 방향 각 3 회
충격	내구성	300m / s ² 3 축 방향 각 3 회
질량		본체 : 약 80g, 나사 단자 단위 : 약 40g, 푸시 인 Plus 터미널 장치 : 약 40g
보호 구조		본체 : IP20 터미널 유닛 : IP00
메모리 보호		비 휘발성 메모리 (쓰기 횟수 : 100 만회)
설정 도구		CX-Thermo Ver.4.6 이상
설정 도구 포트		형태 E5DC / 형태 E5DC-B 아랫면 : USB- 시리얼 변환 케이블 형 E58-CIFQ2를 사용하여 PC 쪽 USB 포트와 연결 * 6 형태 E5DC / 형태 E5DC-B 전면 : USB- 시리얼 변환 케이블 형 E58- CIFQ2 + 변환 케이블 형 E58-CIFQ2-E를 사용하여 PC 쪽 USB 포트와 연결 * 6
규격	인증 규격	cULus : UL 61010-1 / CSA C22.2 No.61010-1 한국 무선 규칙 (전파법 : KC 마크) (일부 형식 만) * 7 로이드 규격 (형태 E5DC 만) * 8, EAC
규격	규정 준수	EN 61010-1 (IEC 61010-1), RCM
EMC 지침		EMI EN 61326-1 * 9 방사 전계 강도 EN 55011 Group1 classA 잡음 단자 전압 EN 55011 Group1 classA EMS EN 61326-1 * 9 정전기 방전 내성 EN 61000-4-2 전자계 강도 내성 EN 61000-4-3 버스트 노이즈 내성 EN 61000-4-4 전도성 내성 EN 61000-4-6 서지 내성 EN 61000-4-5 전압 강하 / 전원 단전 내성 EN 61000-4-11

* 1 : K (-200 ~ 1300 ℃ 범위), T, N -100 ℃ 이하 및 U, L은 ± 2 ℃ ± 1 디지트 이하. B의 400 ℃ 이하는 규정 없음. B의 400 ~ 800 ℃는 ± 3 ℃ 이하.
R, S의 200 ℃ 이하는 ± 3 ℃ ± 1 디지트 이하. C / W는 (± 0.3 % PV 또는 ± 3 ℃의 큰 쪽) ± 1 디지트 이하.
PLⅡ는 (± 0.3 % PV 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하.
* 2 단, 0 ~ 20mA 출력 사양의 0 ~ 4mA 사이는 ± 1 % FS 이하.
* 3. 조건 : 주위 온도 : -10 ℃ ~ 23 ℃ ~ 55 ℃ 범위 : 정격 전압의 -15 ~ + 10 %
* 4. K 센서 -100 ℃ 이하는 ± 10 ℃ 이내
* 5 단위는 "적분 / 미분 시간 단위」의 설정에 따릅니다.
* 6 외부 시리얼 통신 (RS-485)와 USB- 시리얼 변환 케이블 통신을 동시 사용 가능
* 7.

해당 양식은 "규격 인증 / 준수"를 참조하십시오.
* 8.

로이드 표준을 준수 내용은 "사용하기 전에"의 "선박 표준 준수 정보"를 참조하십시오.
* 9. 산업용 전자 환경 (EN / IEC 61326-1 제 2 표)

USB- 시리얼 변환 케이블 사양

대응 OS	Windows XP / Vista / 7 / 8 / 10 * 1
지원 소프트웨어	CX-Thermo Ver.4.62 이상
대응 기종	형태 E5 □ CT 시리즈, 모양 E5 □ C 시리즈, 모양 E5CB 시리즈
USB I / F 규격	USB Specification 2.0 호환
DTE 속도	38400bps
커넥터 사양	PC 측 : USB (A 타입 플러그) 온도 조절기 측 : 전용 직렬 커넥터
전원	버스 파워 (USB 호스트 컨트롤러 - 라에서 공급) *
전원 전압	DC5V
소비 전류	최대 450mA
출력 전압	DC4.7 ± 0.2V (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
출력 전류	최대 250mA (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
사용 주위 온도	0 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것)
사용 주위 습도	상대 습도 10 ~ 80 %
보관 온도	-20 ~ + 60 ℃ (단, 결로 또는 결빙되지 않을 것)
습도	상대 습도 10 ~ 80 %
고도	2,000m 이하
질량	약 120g

Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에서 등록 상표입니다.
* 1 : Windows 10는 CX-Thermo Ver.4.65 이상으로 대응하고 있습니다.
* 2. USB 포트는 High-Power 포트를 사용하십시오.
주. 컴퓨터에 드라이버를 설치해야합니다. 설치 방법은 케이블과 설명서를 참조하십시오.

통신 성능

전송선 연결	RS-485 : 멀티 드롭
통신 방식	RS-485 (2 선식 반이중)
동기 방식	비동기
프로토콜	CompoWay / F, Modbus
통신 속도 *	9600,19200,38400,57600bps
전송 코드	ASCII
데이터 비트 길이 *	7,8 비트
스톱 비트 길이 *	1,2 비트
오류 검출	수직 패리티 (없음, 짝수, 홀수) BCC (블록 체크 캐릭터) CompoWay / F시 CRC-16 Modbus시
흐름 제어	없음
인터페이스	RS-485
재시도 기능	없음
통신 버퍼	217 바이트
통신 응답 송신 대기 시간	0 ~ 99ms 초기 값 : 20ms

* 통신 속도, 데이터 비트 길이, 스톱 비트 길이, 수직 패리티 설정은 "통신 설정 수준 '에서 각각 독립적으로 설정할 수 있습니다.

통신 기능

프로그램 래스 통신 기능 * 1	PLC의 메모리를 통해 모양 E5 □ C의 매개 변수를 읽거나, 런 / 스톱 할 수있는 기능. PLC와의 통신은 형태 E5 □ C가 자동으로 수행하므로 통신 프로그램의 작성이 필요 없습니다. 연결 가능 대수 : 32 대 (FX 시리즈는 최대 16 개) 대상 PLC : 오므론 PLC CS / CJ / CP / NJ 시리즈, NX1P 미쓰비시 전기 PLC MELSEC-Q / L / FX3 / iQ-R 시리즈 키엔스 PLC KEYENCE KV 시리즈
컴포넌트 통신 기능 * 1	연결된 온도 조절기 사이에서 마스터에 설정된 온도 조절기에서 목표 값과 RUN / STOP 지시를 스 슬레이브로 전송하는 것이 가능하다. 목표 값은 기울기 및 오프셋을 설정할 수 있습니다. 연결 가능 대수 : 32 대 (마스터 포함)
*복사 기능 2**	연결된 온도 조절기 사이에서 마스터에 설정된 온도 조절기에서 구성 매개 변수를 슬레이브로 복사 할 수 있습니다.

MELSEC은 미쓰비시 전기 주식회사의 등록 상표입니다.
KEYENCE는 주식회사 키엔스의 등록 상표입니다.
* 1. FX 시리즈, KV 시리즈는 본체 버전 Ver.2.1 이상에서 지원
* 2. 프로그램 레스 통신 기능과 구성 통신 기능에 대응하고 있습니다.

전류 검출기 (CT) (별매) 정격

	E54-CT1 E54-CT3	E54-CT1L E54-CT3L
내전압	AC1,000V (1min)	AC1,500V (1min)
진동	50Hz, 98m / s ²
질량	약 11.5g (형태 54-CT1) 약 50g (형태 54-CT3)	약 14g (형태 54-CT1L) 약 57g (형태 54-CT3L)
부속품	E54-CT3 만 접촉자 (2 개) 플러그 (2 개)	없음

히터 단선 · SSR 고장

CT 입력 (히터 전류 검출 용)	단상 히터 용 감지 기능 유형 : 1 점
최대 히터 전류	AC50A
입력 전류 값 지시 정도	± 5 % FS ± 1 디지트 이하
*히터 단선 경보 설정 범위 1**	0.1 ~ 49.9A (0.1A 단위) 검출 최소 ON 시간 : 100ms * 3
*SSR 고장 경보 설정 범위 2**	0.1 ~ 49.9A (0.1A 단위) 검출 최소 OFF 시간 : 100ms * 4

* 1. 히터 단선 경보는 제어 출력이 ON 일 때의 히터 전류를 측정하고 설정 값 (히터 단선 검출 전류 값)보다 작을 때 출력이 ON됩니다.
* 2. SSR 고장 경보 제어 출력이 OFF 일 때의 히터 전류를 측정하고 설정 값 (SSR 고장 검출 전류 값)보다 크면 출력이 ON됩니다.
* 3. 제어주기 0.1s, 0.2s시는 30ms
* 4. 제어주기 0.1s, 0.2s시는 35ms

Dimensions

(단위 : mm)

컨트롤러

E5DC

E5DC-B

• 설정 도구 포트가 표준 기능으로 제공됩니다. 이 포트를 사용하여 컴퓨터를 디지털 온도 컨트롤러에 연결하십시오. 하단 패널의 포트에 연결하려면 E58-CIFQ2 USB- 직렬 변환 케이블이 필요합니다. E58-CIFQ2 USB 직렬 변환 케이블 및 E58-CIFQ2-E 통신 변환 케이블은 전면 패널의 포트에 연결해야합니다. (작동 중에 두 포트 중 하나를 계속 연결할 수 없습니다.)
