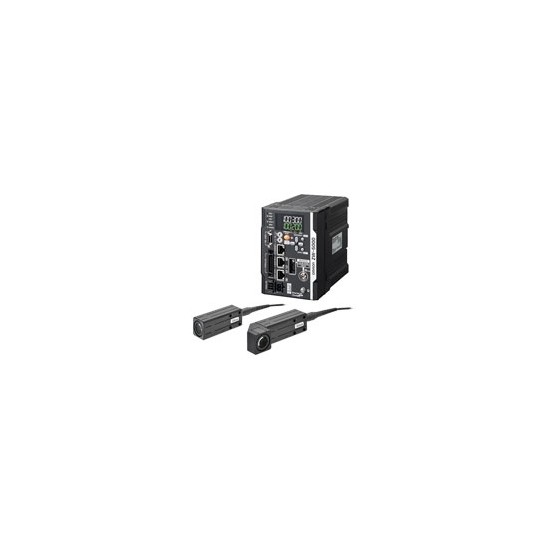

ZW-SQ 시리즈

▶ 초소형 · 초경량 어떤 재질에서도 안정된 측정

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 화이버 동축 변위 센서 다음 상품 스마트 센서 2차원 CMOS 레이저 타입

상품 상세설명

Features

• □ 24mm의 슬림 사이즈, 무게는 불과 105g

• 광택 작업도 각도 특성 ± 8 °

• 전기 노이즈 자기 노이즈의 영향을받지 않는 센서 헤드 구조

• 샘플링 빠른주기 80μs

주 각도 특성, 샘플링주기는 기종에 따라 다릅니다.
자세한 내용은 당사 판매 담당자에게 문의하십시오.

Lineup

센서 헤드

각형 스트레이트

스폿 직경	정지 해상도 *	형식
φ18μm	0.25 μm	ZW-SQ5007 2M
φ18μm	0.25 μm	ZW-SQ5007 0.3M
φ40μm	0.25 μm	ZW-SQ5020 2M
φ40μm	0.25 μm	ZW-SQ5020 0.3M
φ60μm	0.25 μm	ZW-SQ5030 2M
φ60μm	0.25 μm	ZW-SQ5030 0.3M
φ80μm	0.25 μm	ZW-SQ5040 2M
φ80μm	0.25 μm	ZW-SQ5040 0.3M

* 센서 컨트롤러 ZW-5000T를 사용하는 경우의 값입니다.

각형 라이트 앵글 타입

스폿 직경	정지 해상도 *	형식
φ18μm	0.25 μm	ZW-SQR5007 2M
φ18μm	0.25 μm	ZW-SQR5007 0.3M
φ40μm	0.25 μm	ZW-SQR5020 2M
φ40μm	0.25 μm	ZW-SQR5020 0.3M
φ80μm	0.25 μm	ZW-SQR5040 2M
φ80μm	0.25 μm	ZW-SQR5040 0.3M

* 센서 컨트롤러 ZW-5000T를 사용하는 경우의 값입니다.

센서 컨트롤러 (EtherCAT 탑재)

형상	전원	출력 사양	형식
	DC 24V	NPN / PNP	ZW-5000T

케이블

이름	케이블 길이	형식
연장용 화이버 케이블 (센서 헤드 - 센서 컨트롤러 간), (광 어댑터 ZW-XFC2 포함)	2m	ZW-XF5002R
	5m	ZW-XF5005R
	10m	ZW-XF5010R
	20m	ZW-XF5020R
	30m	ZW-XF5030R
연결 어댑터 (연장용 화이버 케이블 ZW-XF50 □□ R에 포함)	-	ZW-XFC2

참고 : 연장 케이블 ZW-XF50 [] [] R은 펌웨어 버전 2.100 이상에서 사용할 수 있습니다. 구 버전 센서 컨트롤러를 사용하는 경우 Sysmac 회원으로 등록하고 최신 펌웨어 및 도구를 다운로드하여 센서 컨트롤러를 업데이트하십시오.
회원 등록 및 펌웨어 다운로드에 대한 자세한 내용은 센서 컨트롤러와 함께 제공되는 Sysmac 회원 등록 시트를 참조하십시오.

일반 케이블

이름	케이블 길이	형식
병렬 케이블 (ZW-5000T용 32극) (센서 컨트롤러 ZW-5000T에 포함)	2m	ZW-XCP2E
PC 용 RS-232C 케이블	2m	ZW-XRS2
PLC / 프로그래머블 터미널 용 RS-232C 케이블	2m	ZW-XPT2

권장 EtherCAT 통신 케이블

카테고리 5 이상의 직선 STP (shielded twisted-pair) 케이블을 사용하여 EtherCAT에 이중 차폐 (트위스트 및 알루미늄 호일 테이프)를 사용하십시오.

커넥터 부착 케이블

상품 명칭	메이커	케이블 길이 (m) * 1	형식
소형 타입 양쪽 커넥터 부착 케이블 (RJ45 / RJ45) 사이즈 선심 수 (대수) : AWG26 × 4P 케이블 피복 재질 : LSZH * 2 케이블 색깔 : 황색 * 3	오므론	0.3	XS6W-6LSZH8SS30CM-Y
		0.5	XS6W-6LSZH8SS50CM-Y
		1	XS6W-6LSZH8SS100CM-Y
		2	XS6W-6LSZH8SS200CM-Y
		3	XS6W-6LSZH8SS300CM-Y
		5	XS6W-6LSZH8SS500CM-Y
견고한 타입 양쪽 커넥터 부착 케이블 (RJ45 / RJ45) 사이즈 선심 수 (대수) : AWG22 × 2P	오므론	0.3	XS5W-T421-AMD-K
		0.5	XS5W-T421-BMD-K
		1	XS5W-T421-CMD-K
		2	XS5W-T421-DMD-K
		5	XS5W-T421-GMD-K
		10	XS5W-T421-JMD-K
견고한 타입 양쪽 커넥터 부착 케이블 (M12 / RJ45) 사이즈 선심 수 (대수) : AWG22 × 2P	오므론	0.3	XS5W-T421-AMC-K
		0.5	XS5W-T421-BMC-K
		1	XS5W-T421-CMC-K
		2	XS5W-T421-DMC-K
		5	XS5W-T421-GMC-K
		10	XS5W-T421-JMC-K
견고한 타입 양쪽 커넥터 부착 케이블 (M12 L 형 / RJ45) 사이즈 선심 수 (대수) : AWG22 × 2P	오므론	0.3	XS5W-T422-AMC-K
		0.5	XS5W-T422-BMC-K
		1	XS5W-T422-CMC-K
		2	XS5W-T422-DMC-K
		5	XS5W-T422-GMC-K
		10	XS5W-T422-JMC-K

참고 : 자세한 내용은 Cat.No.G019를 참조하십시오.
* 1. 표준 타입 케이블 길이는 0.2, 0.3, 0.5, 1, 1.5, 2, 3, 5, 7.5, 10, 15 및 20m입니다.
견고한 타입 케이블 길이 0.3, 0.5, 1, 2, 3, 5, 10 및 15m을 사용할 수 있습니다.
* 2. 라인 업에는 캐비닛 내부 용 Low Smoke Zero 할로겐 케이블과 캐비닛 외부 용 PUR 케이블이 있습니다.
* 3. 케이블 색상은 파란색, 노란색 또는 녹색으로 사용할 수 있습니다.

케이블 / 커넥터

사이즈 선심 수 (대수) : AWG24 × 4P

상품 명칭	형상	메이커	형식
케이블	⎯	히타치 금속 (주)	NETSTAR-C5E SAB 0.5 × 4P *
	⎯	쿠라 모 전기	KETH-SB *
	⎯	쇼와 케이블 시스템 주식 회사	FAE-5004 *
RJ45 커넥터	⎯	Panduit Corporation	MPS588-C *

* 위의 케이블과 커넥터를 함께 사용하는 것이 좋습니다.

사이즈 선심 수 (대수) : AWG22 × 2P

상품 명칭	형상	메이커	형식
케이블	⎯	쿠라 모 전기	KETH-PSB-OMR *
케이블	⎯	JMACS 재팬 주식회사	PNET / B *
RJ45 조립식 커넥터		오므론	XS6G-T421-1 *

참고 : 케이블 차폐 전선의 양쪽 끝을 커넥터 후드에 연결하십시오.
* 위의 케이블과 커넥터를 함께 사용하는 것이 좋습니다.

Ethernet 산업용 스위칭 허브

포트 수	고장 감지 기능	소비 전류	형식
3	없음	0.22A	W4S1-03B
5	없음	0.22A	W4S1-05B
5	지원됨	0.22A	W4S1-05C

참고 : 산업용 스위칭 허브는 EtherCAT에 사용할 수 없습니다.

EtherCAT 분기 슬레이브

외관	포트 수	전원 전압	소비 전류	형식
	3	20.4 ~ 28.8VDC (24VDC 15 ~ 20 %)	0.08A	GX-JC03
	6	20.4 ~ 28.8VDC (24VDC 15 ~ 20 %)	0.17A	GX-JC06

참고 : 1. EtherCAT 분기 슬레이브는 OMRON 위치 제어 유니트, CJ1W-NC [] 81 / [] 82와 연결할 수 없습니다.
2. EtherCAT 분기 슬레이브는 EtherNet / IP ^TM 및 Ethernet에서는 사용할 수 없습니다 .

자동화 소프트웨어 Sysmac Studio

Sysmac Studio를 처음 구입할 때 DVD 및 필요한 라이센스 수를 구입하십시오.
DVD 및 라이센스는 개별적으로 사용할 수 있습니다.
각 라이센스 모델에는 DVD가 포함되어 있지 않습니다.

이름	사양			형식	해외 규격
이름		라이센스 수	미디어	형식	해외 규격
Sysmac Studio Standard Edition Ver.1 [] [] * 2	Sysmac Studio는 NJ / NX 시리즈 CPU 유닛, NY 시리즈 산업용 PC, EtherCat 슬레이브 및 HMI를 포함한 기계 자동화 컨트롤러 의 설정, 프로그래밍, 디버깅 및 유지 보수를 위한 통합 환경을 제공하는 소프트웨어입니다 . Sysmac Studio는 다음 OS에서 실행됩니다. Windows 7 (32 비트 / 64 비트 버전) / Windows 8 (32 비트 / 64 비트 버전) / Windows 8.1 (32 비트 / 64 비트 버전) / Windows 10 (32 비트 / 64 비트 버전 ) 이 소프트웨어는 Measurement Sensor Edition의 기능을 제공합니다 . 자세한 내용 은 오므론 웹 사이트를 참조하십시오.	- (미디어 전용)	DVD	SYSMAC-SE200D	⎯
Sysmac Studio Standard Edition Ver.1 [] [] * 2		1 라이센스 * 1	⎯	SYSMAC-SE201L	⎯
Sysmac Studio 측정 센서 에디션 Ver.1. [] []	Sysmac Studio Measurement Sensor Edition은 ZW 시리즈 변위 센서 설정에 필요한 기능 을 제공하는 제한된 라이센스입니다 . 이 제품은 라이센스이므로 Sysmac Standard Edition DVD 미디어가 필요 합니다.	1 라이센스	⎯	SYSMAC-ME001L	⎯
Sysmac Studio 측정 센서 에디션 Ver.1. [] []		3 라이센스	⎯	SYSMAC-ME003L	⎯

* 1. Sysmac Studio에는 멀티 라이센스 (3, 10, 30 또는 50 라이센스)가 있습니다.
* 2. ZW-5000T는 Sysmac Studio 버전 1.18 이상에서 지원됩니다.

화이버 클리너

이름	메이커	형식	용도	문의처
이름	메이커	형식	ZW-5000	문의처
광화이버 커넥터 클리너 * 1	오므론	ZW-XCL	예	오므론
OPTIPOP R1	NTT 선진 기술 주식회사	ATC-RE-01	예 (센서 헤드 만)	* 2

* 1. 상자 단위로 주문하십시오 (1 상자는 10병).
* 2. 연락처
일본 : NTT Advanced Technology Corporation TEL : 0422-47-7888
중국 : GUANGZHOU LI CHENG OPTOELECTRONIC CO., LTD. TEL : 020-8165 0508
홍콩 : ComStar Communications Ltd. TEL : +852 2536 9737
대만 : Global Science Instruments Co., Ltd. 전화 : + 886-2-8913-2737 내선. 33
인도 : Aishwarya Telecom Ltd. 전화 : +91 40 2753 1324
싱가포르 : Masstron Pte Ltd 전화 : (65) 6763 0309
말레이시아 : Masstron Communication Solutions Sdn Bhd 전화 : (603) 8061 0309
태국 : Masstron (Thailand) Co., Ltd TEL : (66-2) 319-9375 / 6
베트남 : Masstron Pte Ltd (싱가포르) TEL : (65) 6763 0309
독일 : AMS Technologies AG 전화 : +49 (0) 89 895 77 0
프랑스 : AMS Technologies SARL 전화 : +33 (0) 1 64 86 46 00
이탈리아 : AMS Technologies Srl 전화 : +39 0331 596 693
스페인 : AMS Technologies SL TEL : +34 93 380 84 20
네덜란드 : AMS Technologies AG (독일) TEL : +49 (0) 89 895 77 0
미국 : AFL Telecommunications TEL : +1 (800) 235-3423

Specifications

센서 헤드

항목		ZW-SQ5007	ZW-SQ5020	ZW-SQ5030	ZW-SQ5040	ZW-SQR5007	ZW-SQR5020	ZW-SQR5040
센서 컨트롤러		ZW-5000 []
센서 헤드		각형 스트레이트				각형 라이트 앵글 타입
측정 중심 거리		7 mm	20 mm	30 mm	40 mm	7 mm	20 mm	40 mm
측정 범위		± 0.3 mm	± 1 mm	± 3 mm	± 6 mm	± 0.3 mm	± 1 mm	± 6 mm
*정지 해상도 1**		0.25 μm
*선형성 2**		± 0.8 μm	± 1.2 μm	± 4.5 μm	± 7.0 μm	± 1.1 μm	± 1.6 μm	± 9.3 ㎛
스폿 직경 * 3	Near	φ20μm	φ45μm	φ70μm	φ90μm	φ20μm	φ45μm	φ90μm
	Center	φ18μm	φ40μm	φ60μm	φ80μm	φ18μm	φ40μm	φ80μm
	Far	φ20μm	φ45μm	φ70μm	φ90μm	φ20μm	φ45μm	φ90μm
*측정주기 4**		80 μs ~ 1600 μs
사용 주위 조도		물체 표면의 조도 10,000 lx 이하 : 백열등
주위 온도 범위		동작시 : 0 ~ 50 ° C, 보존시 : -15 ~ 60 ° C (결빙 또는 결로 현상 없음)
주위 습도 범위		작동 및 보관 : 35 % ~ 85 % RH (결로 현상 없음)
보호 구조		IP40 (IEC60529)
진동 (내구)		10 ~ 150 Hz, 0.35 mm 단일 진폭, X, Y, Z 각 80 분
충격 (내구)		150 m / s ² 6 방향 (상하, 좌우, 전진 / 후진)으로 각각 3 회
*온도 특성 5**		0.6 μm /° C	1.5 μm /° C	2.8 μm /° C	4.8 μm /° C	0.6 μm /° C	1.5 μm /° C	4.8 μm /° C
LED 안전		위험 그룹 3 (IEC62471)
재질		케이스 : 알루미늄 다이 캐스팅 광 화이버 케이블 피복 부 : PVC 캘리브레이션 ROM : PC
화이버 케이블 길이		0.3 m, 2 m (내 굴곡 케이블)
화이버 케이블 최소 굽힘 반경		20 mm
절연 저항 (캘리브레이션 ROM)		케이스와 모든 단자 간 : 20 MΩ (250 V 메가에서)
내전압 (캘리브레이션 ROM)		케이스와 모든 단자 간 : 1,000 VAC, 50/60 Hz, 1 분간
질량		광화이버 케이블 길이 0.3m : 약 100g 광화이버 케이블 길이 2m : 약 105g				광화이버 케이블 길이 0.3m : 약 125g 광화이버 케이블 길이 2m : 약 130g
부속품		캘리브레이션 ROM 고정 나사 (M2 × 5mm) × 1, 화이버 보호 캡 × 1, 스트랩 × 1, 취급 설명서, 사용상의 주의 사항

* 1. 측정 중심 거리에서 OMRON 표준 경면 물체를 평균 16,384 회 측정한 경우의 실력 값
(센서 컨트롤러 ZW-5000T를 접속한 경우의 값)
* 2. OMRON 표준 경면 물체의 재질 설정 : 경면 측정시 이상적인 직선에 대한 오차
* 3. 실력 값은 측정 파장의 피크 광 강도의 1 / e2 (13.5 %)로 정의됩니다.
* 4. 5m 이상의 연장 용 광화이버 케이블을 연결하면 측정주기 (노출 시간)의 설정 범위가 변경됩니다. 자세한 내용은 ZW-8000 / 7000 / 5000 사용자 매뉴얼 (카탈로그 번호 Z362)의 "측정주기 설정"을 참조하십시오.
* 5. 센서 헤드와 대상물 사이, 센서 헤드와 센서 컨트롤러 사이에 알루미늄 지그로 고정했을 때의 측정 중심 거리에서의 온도 특성 값은 동일한 온도 환경에서 설정됩니다.

센서 컨트롤러

항목				ZW-5000T
입력 / 출력 유형				NPN / PNP 공유
센서 헤드의 접속 대수				1 대
센서 헤드 호환성				ZW-SQ50 [] [] / SQR50 [] []
LED 안전				위험 그룹 3 (IEC62471)
세그먼트 표시	메인 디스플레이			11 세그먼트 백색 표시, 6 자리
세그먼트 표시	서브 디스플레이			11 세그먼트 녹색 표시, 6 자리
디스플레이	상태 표시등			HIGH (주황색), PASS (녹색), LOW (주황색), STABILITY (녹색), ZERO (녹색), ENABLE (녹색), THRESHOLD-H (주황색), THRESHOLD-L (주황색), RUN (녹색)
디스플레이	EtherCAT 표시등			ECAT RUN (녹색), L / A IN (Link / Activity IN) (녹색), L / A OUT (Link / Activity OUT) (녹색), ECAT ERR (적색)
외부 I / F	Ethernet			100BASE-TX / 10BASE-T, 무수순 (TCP / UDP), EtherNet / IP
	EtherCAT			EtherCAT 전용 프로토콜 100BASE-TX
	RS-232C			최대 115,200 bps
	아날로그 출력 단자대	아날로그 전압 출력 (OUT V)		-10 V ~ +10 V, 출력 임피던스 : 100 Ω
	아날로그 출력 단자대	아날로그 전류 출력 (OUT A)		4 mA ~ 20 mA, 최대 부하 저항 : 300 Ω
	32 극 확장 커넥터	판정 출력 (HIGH / PASS / LOW)		트랜지스터 출력 방식 출력 전압 : DC 21.6 ~ 30V 부하 전류 : 50mA 이하 ON시 잔류 전압 : 2V 이하 OFF시 누설 전압 : 0.1mA 이하
		사용 중 출력 (BUSY)
		알람 출력 (ALARM)
		이네이블 출력 (ENABLE)
		싱크 플래그 출력 (SYNFLG)
		트리거 비지 출력(TRIGBUSY)
		로깅 상태 출력 (LOGSTAT)
		로깅 오류 출력 (LOGERR)
		안정성 출력 (STABILITY)
		작업 상태 출력 (TASKSTAT)
		LIGHT OFF 입력 (LIGHT OFF)		DC 입력 방식 입력 전압 : 24VDC ± 10 % (21.6 ~ 26.4VDC) 입력 전류 : 7mA Typ. (DC24V) ON 전압 / ON 전류 : 19V / 3mA 이상 ON 전압 / ON 전류 : 5V / 1mA 이하
		제로 리셋 입력 (ZERO)
		타이밍 입력 (TIMING)
		리셋 입력 (RESET)
		싱크 입력 (SYNC)
		트리거 입력 (TRIG)
		로깅 입력 (LOGGING)
		뱅크	선택한 뱅크 출력 (BANK_OUT 1 ~ 3)	트랜지스터 출력 방식 출력 전압 : DC 21.6 ~ 30V 부하 전류 : 50mA 이하 ON시 잔류 전압 : 2V 이하 OFF시 누설 전압 : 0.1mA 이하
		뱅크	뱅크 선택 입력 (BANK_SEL 1 ~ 3)	DC 입력 시스템 입력 전압 : 24VDC ± 10 % (21.6 ~ 26.4VDC) 입력 전류 : 7mA Typ. (DC24V) ON 전압 / ON 전류 : 19V / 3mA 이상 OFF 전압 / OFF 전류 : 5V / 1mA 이하
주요 기능	노출 시간			자동 / 고정
	*측정주기 1**			80 μs ~ 1600 μs
	재질 설정			표준 / 거울 / 거친 표면
	측정 항목			투명 물체의 높이 / 두께 / 계산
	필터링			중간 / 평균 / 미분 / 하이패스 / 로우패스 / 밴드패스
	출력			스케일링 / 각종 홀드 / 제로 리셋 / 측정 기록 / 유지 클램프
	디스플레이			측정 값 / 임계 값 / 아날로그 출력 전압 또는 전류 값 / 판정 결과 / 분해능 / 투광량 / 내부 로깅 상태 / 최대 수광량
	구성 가능한 뱅크 수			최대 8 개 뱅크 (표준 모드) 최대 32 개 뱅크 (판정값 모드)
	태스크 프로세스			멀티 태스킹 (1 뱅크 당 최대 4 개의 태스크)
	시스템			세이브 / 초기화 / 측정 정보 표시 / 통신 설정 / 센서 헤드 교정 / 키 잠금 / 제로 리셋 메모리 / 타이밍 입력
정격	전원 전압			21.6 ~ 26.4 VDC (리플 포함)
	소비 전류			최대 800 mA
	절연 저항			모든 리드선과 FG 단자 간 20 MΩ (250 VDC)
	내전압			모든 리드선과 FG 단자 간 : 500 VAC, 50/60 Hz, 1 분
내환경성	보호 등급			IP20 (IEC60529)
	진동 (내구)			10 ~ 55 Hz (반 진폭 0.35 mm), X / Y / Z 각 방향으로 50 분
	충격 (내구)			150 m / s ² , 6 방향, 각 3 회 (상 / 하, 좌 / 우, 정 / 역)
	주위 온도 범위			동작 : 0 ~ 40 ° C, 보관 : -15 ~ + 60 ° C (결빙 및 결로 현상 없음)
	주위 습도 범위			동작 / 보관 : 35 ~ 85 % RH (결로 현상 없음)
접지				D 형 접지 (접지 저항 100 Ω 이하) 참고 : 일반 D 종 접지
자료				케이스 : PC
무게				대략 900g (본체 만 해당), 약. 150 g (병렬 케이블)
부속품				병렬 케이블 × 1 (ZW-XCP2E) 화이버 클리너 × 1 (ZW-XCL) 화이버 어댑터 캡 × 1, 스트랩 × 1 취급 설명서, 회원 등록 시트, 주의 사항

참고 : 수출 거래 통제 명령과 호환되는 센서 컨트롤러 (ZW-5000T)를 사용할 수 있습니다.
이 센서 컨트롤러를 사용할 때 연결된 센서 헤드 및 설정 조건에 관계없이 최소 분해능은 0.25μm입니다.
*1. 5m 이상의 연장 용 광케이블을 연결하면 측정주기 (노출 시간)의 설정 범위가 변경됩니다. 자세한 내용은 ZW-8000 / 7000 / 5000 사용자 매뉴얼 (카탈로그 번호 Z362)의 측정주기 설정을 참조하십시오.

EtherCAT 통신 사양

항목	사양
통신 표준	IEC61158 Type12
물리 계층	100BASE-TX (IEEE802.3)
커넥터	RJ45 × 2 ECAT IN : EtherCAT 입력 ECAT OUT : EtherCAT 출력
통신 매체	카테고리 5 이상 트위스트 페어 케이블 (알루미늄 테이프와 편조 이중 차폐 실드 케이블 직선 권장)
통신 거리	노드 간 거리 : 최대 100m
데이터 처리	가변 PDO 매핑
사서함 (CoE)	비상 메시지, SDO 요청, SDO 응답 및 SDO 정보
분산 클럭	DC 모드에서의 동기화.
LED 디스플레이	L / A IN (Link / Activity IN) × 1, L / A OUT (Link / Activity OUT) × 1, ECAT RUN × 1, ECAT ERR × 1

자동화 소프트웨어 Sysmac Studio

항목	*동작 환경 3**
*운영 체제 (OS) 1**	Windows 7 (32 비트 / 64 비트 버전) / Windows 8 (32 비트 / 64 비트 버전) / Windows 8.1 (32 비트 / 64 비트 버전) / Windows 10 (32 비트 / 64 비트 버전 )
CPU	인텔 ® 셀러론 ® 프로세서 540 (1.8GHz) 이상의 CPU를 장착 한 Windows 컴퓨터. 인텔 ® 코어 ™ i5 M520 프로세서 (2.4GHz) 또는 동급 이상 권장.
메인 메모리	2GB 이상. 4GB 이상 권장
하드 디스크	최소 4.6GB의 하드 디스크 공간이 필요합니다. * 2
디스플레이	XGA 1024 × 768, 1,600 만 색상. WXGA 1280 × 800 픽셀 이상의 해상도가 권장됩니다.
디스크 장치	DVD-ROM 드라이브
통신 포트	USB 포트는 USB 2.0 또는 Ethernet 포트 * 4
지원 언어	일본어, 영어, 독일어, 프랑스어, 이탈리아어, 스페인어, 중국어 간체, 중국어 번체, 한국어

* 1. Sysmac Studio 호환 운영 체제에 대한 참고 사항 : 필요한 시스템 및 하드 디스크 용량은 시스템 환경에 따라 다릅니다.
* 2. 파일 로깅 기능을 사용하려면 별도의 로깅 메모리가 필요합니다.
* 3. Sysmac Studio Measurement Sensor Edition의 시스템 요구 사항 및 참고 사항을 설명합니다.
시스템 요구 사항 및 Sysmac Studio 측정 센서 에디션에 대한 자세한 내용은 Sysmac Studio 버전 1 운영 매뉴얼을 참조하십시오.
* 4. 센서 컨트롤러 또는 다른 하드웨어와 PC를 연결하는 방법 및 필요한 케이블에 대한 정보는 각 하드웨어의 매뉴얼을 참조하십시오.

버전 정보

센서 헤드 / 케이블, 센서 컨트롤러 및 Sysmac Studio

적용 가능한 센서 컨트롤러 버전은 센서 헤드 또는 케이블에 따라 다릅니다. 버전은 아래에 나열되어 있습니다.
최신 버전의 Sysmac Studio Standard Edition / Measurement Sensor Edition을 사용하십시오.

센서 헤드 / 케이블		ZW 시리즈	센서 컨트롤러 버전	Sysmac Studio Standard Edition / Measurement Sensor Edition 의 해당 버전
유형	형식	ZW 시리즈	센서 컨트롤러 버전
각형 스트레이트	ZW-SQ50 [] [] [] M	ZW-5000T	버전 2.110 이상	버전 1.18 이상
각형 라이트 앵글 타입	ZW-SQR50 [] [] [] M		버전 2.110 이상
연장 광 화이버 케이블	ZW-XF50 [] [] R		버전 2.100 이상

참고 : 센서 컨트롤러 업데이트 방법은 ZW-8000 / 7000 / 5000 사용 설명서 (카탈로그 번호 Z362)의 펌웨어 업데이트를 참조하십시오.

Dimensions

(단위 : mm)

센서 헤드

각형 스트레이트
ZW-SQ5007 [] M / SQ5020 [] M / SQ5030 [] M / SQ5040 [] M

확대하려면 이미지를 클릭하십시오 (새 창에서 열림).

각형 라이트 앵글 타입
ZW-SQR5007 [] M / -SQR5020 [] M / -SQR5040 [] M

확대하려면 이미지를 클릭하십시오 (새 창에서 열림).

센서 컨트롤러

ZW-5000T

연장 광 화이버 케이블

ZW-XF5002R / XF5005R / XF5010R / XF5020R / XF5030R
