광전 센서

광전 센서 요약정보 및 구매

E3FA

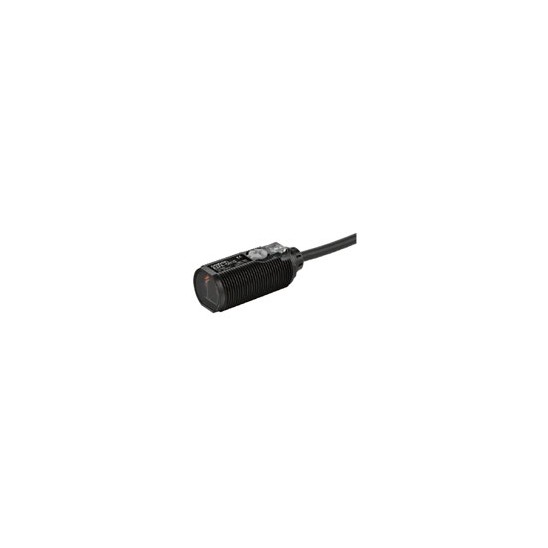

▶ 설치가 간단한 원주형 광전 센서

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

E3FA 특징 1

적색광 LED이므로 광축 조정을 확인해 가며 할 수 있습니다.

E3FA 특징 2

설치가 편리한 짧은 바디

E3FA 특징 3

오므론 만의 신기술을 채용한 투명체 검출 타입 (E3FA-B)

투명체 검출 타입 (E3FA-B)

PET 병이나 투명 시트의 안정 검출을 실현합니다.
기존 대비 3 배 이상의 검출 성능을 실현 한 P-opaquing (P오페이킹) 기능 탑재.



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

E3FA 종류 / 가격 1

본체



검출 방식검출 거리연결 방식형식
NPN 출력PNP 출력
투과형 * 1
3130_lu_2_1
20m코드
인출		 E3FA-TN11 2M
투광기 E3FA-TN11-L 2M
투광기 E3FA-TN11-D 2M		E3FA-TP11 2M
투광기 E3FA-TP11-L 2M
투광기 E3FA-TP11-D 2M
M12
커넥터		 E3FA-TN21
투광기 E3FA-TN21-L
투광기 E3FA-TN21-D		E3FA-TP21
투광기 E3FA-TP21-L
투광기 E3FA-TP21-D
회귀 반사형
(MSR 기능 포함) * 2
3130_lu_2_2
0.1 ~ 4m
(E39-R1S
사용시)		코드
인출		 E3FA-RN11 2ME3FA-RP11 2M
M12
커넥터		 E3FA-RN21E3FA-RP21
동축 회귀 반사형
(MSR 기능 포함) * 2
3130_lu_2_3
0 ~ 500mm
(E39-R1S
사용시)		코드
인출		 E3FA-RN12 2ME3FA-RP12 2M
M12
커넥터		 E3FA-RN22E3FA-RP22
확산 반사형
3130_lu_2_4
100mm코드
인출		◎E3FA-DN11 2ME3FA-DP11 2M
M12
커넥터		 E3FA-DN21E3FA-DP21
300mm코드
인출		 E3FA-DN12 2ME3FA-DP12 2M
M12
커넥터		 E3FA-DN22E3FA-DP22
1m코드
인출		 E3FA-DN13 2ME3FA-DP13 2M
M12
커넥터		 E3FA-DN23E3FA-DP23
투명체 검출 용 회귀 반사형
(P-opaquing 기능) * 2
3130_lu_2_5
100 ~ 500mm
(E39-RP1
사용시)		코드
인출		 E3FA-BN11 2ME3FA-BP11 2M
M12
커넥터		 E3FA-BN21E3FA-BP21
투명체 검출 용 회귀 반사형
(P-opaquing 기능) * 2
3130_lu_2_6
0.1 ~ 2m
(E39-RP1
사용시)		코드
인출		 E3FA-BN12 2ME3FA-BP12 2M
M12
커넥터		 E3FA-BN22E3FA-BP22



* 1. 투과형 표준 가격, 표준 재고 투광기 · 수 광기 세트입니다. 투광기와 수 광기 단체 주문은 할 수 없습니다.
* 2. 반사판는 포함되어 있지 않습니다. 용도에 따라 별도의 반사판을 구입하십시오.

액세서리 (별매)

반사판 (회귀 반사 형 필수) 센서에 포함되어 있지 않으므로, 반드시 주문하십시오.



적합 센서검출 거리형상형식수량
E3FA-R □ 10.1 ~ 4m
3130_lu_3_1
◎E39-R1S1
E3FA-R □ 20 ~ 500mm
E3FA-B □ 1100 ~ 500mm
3130_lu_3_2
◎E39-RP11
E3FA-B □ 20.1 ~ 2m



피팅 센서에 포함되어 있지 않으므로, 필요에 따라 주문하세요.



형상형식 (재질)수량비고
3130_lu_4_1
E39-L183 (SUS304)1 개설치 금속
3130_lu_4_2
E39-L182 (POM)1 개임베디드 피팅



센서 I / O 커넥터 (한쪽 커넥터) (커넥터 유형 필수) 센서에 포함되어 있지 않으므로, 반드시 주문하십시오.



적합 센서크기코드의
사양		형상코드의 종류형식
M12
커넥터 유형		M12표준 코드스트레이트 형
3130_lu_5_1
2m4 선식◎XS2F-D421-D80-F
5m◎XS2F-D421-G80-F
L 형
3130_lu_5_2
2m◎XS2F-D422-D80-F
5m◎XS2F-D422-G80-F





Specifications



검출 방식투과형회귀 반사형
(MSR 기능 포함)		동축 회귀 반사형
(MSR 기능 포함)
형식NPN
출력		코드 인출E3FA-TN11 2ME3FA-RN11 2ME3FA-RN12 2M
M12 커넥터E3FA-TN21E3FA-RN21E3FA-RN22
PNP
출력		코드 인출E3FA-TP11 2ME3FA-RP11 2ME3FA-RP12 2M
M12 커넥터E3FA-TP21E3FA-RP21E3FA-RP22
검출 거리20m0.1 ~ 4m
(E39-R1S 사용시)		0 ~ 500mm
(E39-R1S 사용시)
투광 스폿 직경 (참고치)─
표준 검출 물체φ7mm 이상 불투명체φ75mm 이상의 불투명체
응차─
지향각2 ° 이상
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC10 ~ 30V ± 10 % 리플 (pp) 10 % 포함
소비 전류40mA 이하
(투광기 25mA 이하,
수 광기 15mA 이하)		25mA 이하
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하 (잔류 전압 3V 이하)
오픈 콜렉터 출력 (NPN (마이너스 커먼) / PNP (+ Common) 출력 포맷에 따라
있습니다.)
동작 모드입광 시 ON / 차광 시 ON 코드 연결 전환식
표시 등동작 표시등 (주황색) 안정 표시등 (녹색) [단 투광기는 전원 표시등 (녹색) 만]
보호 회로전원 역접속 보호, 출력 단락 회로 보호, 출력 역접속 보호
응답 시간동작 · 복귀 : 각 0.5ms 이하
감도 조정단 회전 볼륨
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 10,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2　X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP67, DIN40050-9 규격 IP69K *
질량 (포장
상태 / 본체
만)		코드 인출
(2m)		약 110g / 투광기,
수 광기 각각 약 50g		약 60g / 약 50g
커넥터 유형약 30g / 투광기,
수 광기 각각 약 10g		약 20g / 약 10g
재질케이스ABS
렌즈 부, 표시부메타 크릴 수지 (PMMA)
감도 볼륨폴리 아세탈 (POM)
너트폴리 아세탈 (POM)
부속품취급 설명서,
M18 너트 (4 개)		취급 설명서, M18 너트 (2 개)





검출 방식확산 반사형
형식NPN
출력		코드 인출E3FA-DN11 2ME3FA-DN12 2ME3FA-DN13 2M
M12 커넥터E3FA-DN21E3FA-DN22E3FA-DN23
PNP
출력		코드 인출E3FA-DP11 2ME3FA-DP12 2ME3FA-DP13 2M
M12 커넥터E3FA-DP21E3FA-DP22E3FA-DP23
검출 거리100mm
(흰색 도화지 300 × 300mm)		300mm
(흰색 도화지 300 × 300mm)		1m
(흰색 도화지 300 × 300mm)
투광 스폿 직경 (참고치)40 × 45mm
(검출 거리 100mm시)		40 × 50mm
(검출 거리 300mm시)		120 × 150mm
(감지 거리 1m시)
표준 검출 물체─
응차20 % 이하
지향각─
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC10 ~ 30V ± 10 % 리플 (pp) 10 % 포함
소비 전류25mA 이하
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하 (잔류 전압 3V 이하)
오픈 콜렉터 출력 (NPN (마이너스 커먼) / PNP (+ Common) 출력 포맷에 따라
있습니다.)
동작 모드입 광시 ON / 차광시 ON 코드 연결 전환 식
표시등동작 표시등 (주황색) 안정 표시등 (녹색) [단 투광기는 전원 표시등 (녹색) 만]
보호 회로전원 역 접속 보호, 출력 단락 회로 보호, 출력 역 접속 보호
응답 시간동작 · 복귀 : 각 0.5ms 이하
감도 조정단 회전 볼륨
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 10,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2　X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP67, DIN40050-9 규격 IP69K *
질량 (포장
상태 / 본체
만)		코드 인출
(2m)		약 60g / 약 50g
커넥터 유형약 20g / 약 10g
재질케이스ABS
렌즈 부, 표시부메타 크릴 수지 (PMMA)
감도 볼륨폴리 아세탈 (POM)
너트폴리 아세탈 (POM)
부속품취급 설명서, M18 너트 (2 개)



E3FA 정격 / 성능 3

* 보호 구조 사양 IP69K 대해
IP69K은 독일 표준 DIN 40050 PART9에 규정 된 고온 · 고압 물에 대한 보호 규정입니다.
80 ℃의 물을 지정된 형상의 노즐에서 80 ~ 100BAR의 수압으로 공시체에 방류합니다. 수량은 14 ~ 16 리터 / 분입니다.
공시체와 노즐의 간격은 10 ~ 15cm, 방수의 방향은 수평 방향으로 0,30 번, 60 번, 90 번이며, 각 방위마다 30 초씩 공시체를 수평면에서 회전시키면서 실시합니다 .



검출 방식투명체 검출용 회귀반사형 (P-opaquing 기능)
형식NPN
출력		코드 인출E3FA-BN11 2ME3FA-BN12 2M
M12 커넥터E3FA-BN21E3FA-BN22
PNP
출력		코드 인출E3FA-BP11 2ME3FA-BP12 2M
M12 커넥터E3FA-BP21E3FA-BP22
검출 거리100 ~ 500mm (E39-RP1 사용시)0.1 ~ 2m (E39-RP1 사용시)
투광 스폿 직경 (참고치)─
표준 검출 물체유리판 (t = 1.0mm) 150 × 150mm
응차─
지향각─
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC10 ~ 30V ± 10 % 리플 (pp) 10 % 포함
소비 전류25mA 이하
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하 (잔류 전압 3V 이하)
오픈 콜렉터 출력 (NPN (마이너스 커먼) / PNP (+ Common) 출력 형식에 따라
다릅니다.)
동작 모드입광 시 ON / 차광 시 ON 코드 연결 전환 식
표시등동작 표시등(주황색) 안정 표시등(녹색)
보호 회로전원 역 접속 보호, 출력 단락 회로 보호, 출력 역 접속 보호
응답 시간동작 · 복귀 : 각 0.5ms 이하
감도 조정단 회전 볼륨
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 10,000lx 다음
주위 온도 범위작동시 -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2　X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP67, DIN40050-9 규격 IP69K *
질량 (포장
상태 / 본체
만)		코드 인출
(2m)		약 60g / 약 50g
커넥터 유형약 20g / 약 10g
재질케이스ABS
렌즈 부, 표시부메타 크릴 수지 (PMMA)
감도 볼륨폴리 아세탈 (POM)
너트폴리 아세탈 (POM)
부속품취급 설명서, M18 너트 (2 개)



E3FA 정격 / 성능 5



Dimensions

본체

E3FA 시리즈
코드 인출 타입

E3FA-T[]1[]
E3FA-R[]1[]
E3FA-D[]1[]
E3FA-L[]1[]
E3FA-V[]11
E3FA-B[]1[]
E3FA, E3RA, E3FB, E3RB Dimensions 3

E3FA 시리즈
M12 커넥터 타입

E3FA-T[]2[]
E3FA-R[]2[]
E3FA-D[]2[]
E3FA-L[]2[]
E3FA-V[]21
E3FA-B[]2[]

E3FA, E3RA, E3FB, E3RB Dimensions 4

부속 너트

E3FA, E3RA, E3FB, E3RB Dimensions 12



Material: POM



액세서리 (별매)

반사판
E39-R1S

E3FA, E3RA, E3FB, E3RB Dimensions 14

반사판
E39-RP1

E3FA, E3RA, E3FB, E3RB Dimensions 15
재질
반사 표면: 아크릴
후면: ABS

설치 금속
E39-L183

E3FA, E3RA, E3FB, E3RB Dimensions 16

피팅
E39-L182

E3FA, E3RA, E3FB, E3RB Dimensions 17
