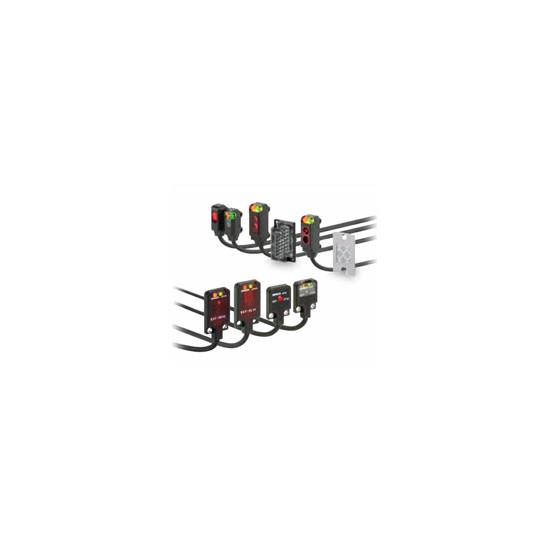

| 검출 방식 | 투과형 |
|---|
| 형상 | 각형 사이드 뷰
 |
|---|
NPN
출력 | 입광시 ON | E3T-ST31 | E3T-ST31F | E3T-ST11
E3T-ST11M | E3T-ST11F
E3T-ST11MF | E3T-ST21
E3T-ST21M | E3T-ST21F
E3T-ST21MF |
|---|
| 차광시 ON | E3T-ST32 | E3T-ST32F | E3T-ST12
E3T-ST12M | E3T-ST12F
E3T-ST12MF | E3T-ST22
E3T-ST22M | E3T-ST22F
E3T-ST22MF |
|---|
PNP
출력 | 입광시 ON | E3T-ST33 | E3T-ST33F | E3T-ST13
E3T-ST13M | E3T-ST13F
E3T-ST13MF | E3T-ST23
E3T-ST23M | E3T-ST23F
E3T-ST23MF |
|---|
| 차광시 ON | E3T-ST34 | E3T-ST34F | E3T-ST14
E3T-ST14M | E3T-ST14F
E3T-ST14MF | E3T-ST24
E3T-ST24M | E3T-ST24F
E3T-ST24MF |
|---|
| 검출 거리 | 2m | 1m | 300mm |
|---|
| 표준 검출 물체 | φ3mm 이상 불투명체 | φ2mm 이상 불투명체 |
|---|
최소 검출 물체
(참고치) | φ3mm 불투명체 | φ2mm 불투명체 |
|---|
응차
(흰색 도화지) | - |
|---|
| 흑백 오차 | - |
|---|
| 지향각 | 투광기 : 2 ~ 20 °, 수광기 : 2 ~ 70 ° |
|---|
| 광원 (발광 파장) | 적색 (650nm) | 적외선 (860nm) | 적색 (650nm) | 적외선 (860nm) | 적색 (650nm) | 적외선 (860nm) |
|---|
| 전원 전압 | DC12 ~ 24V ± 10 % 리플 (pp) 10 % 이하 |
|---|
| 소비 전류 | 30mA 이하 (투광기 10mA 이하, 수광기 20mA 이하) |
|---|
| 제어 출력 | 부하 전원 전압 26.4VDC 이하
부하 전류 50mA 이하
(잔류 전압 2V 이하 (부하 전류 10 ~ 50mA)
1V 이하 (부하 전류 10mA 이하))
오픈 콜렉터 출력형 |
|---|
| 보호 회로 | 전원 및 제어 출력 역 접속 보호
부하 단락 보호 |
|---|
| 응답 시간 | 동작 · 복귀 : 각 1ms 이하 |
|---|
| 사용 주위 조도 | 백열 램프 5,000 lx 이하, 태양 10,000 lx 이하 |
|---|
| 주위 온도 범위 | 작동시 : -25 ~ +55 ℃ 보존시 : -40 ~ +70 ℃
(단, 결빙 · 결로하지 않을 것) |
|---|
| 주위 습도 범위 | 작동시 : 35 ~ 85 % RH 보존시 : 35 ~ 95 % RH
(단, 결로하지 않을 것) |
|---|
| 절연 저항 | 20MΩ 이상 (DC500V) |
|---|
| 내전압 | AC1, 000V 50/60Hz 1min |
|---|
| 진동 (내구성) | 10 ~ 2,000 Hz
복진폭 1.5mm 또는 300m / s 2
X, Y, Z 각 방향 0.5h |
|---|
| 충격 (내구성) | 1,000 m / s 2
X, Y, Z 각 방향 3 회 |
|---|
| 보호 구조 | IEC60529 규격 IP67 |
|---|
| 연결 방식 | 코드 인출 타입 (표준 코드 길이 2m) |
|---|
| 질량 (포장 상태) | 약 40g |
|---|
| 재질 | 케이스 | 폴리부틸렌테레프탈레이트 |
|---|
| 표시창 | 변성 폴리아릴레이트 |
|---|
| 렌즈 | 변성 폴리아릴레이트 |
|---|
| 육각 너트 | - |
|---|
| 톱니 와셔 | - |
|---|
| 부속품 * | 취급 설명서, 설치용 세트 나사 (사이도비유 : M2 × 14, 플랫 : M2 × 8), 너트 |
|---|
| 검출 방식 | 투과형 |
|---|
| 형상 | 각형 플랫
 |
|---|
NPN
출력 | 입광시 ON | E3T-FT11 | E3T-FT11F | E3T-FT21 | E3T-FT21F |
|---|
| 차광시 ON | E3T-FT12 | E3T-FT12F | E3T-FT22 | E3T-FT22F |
|---|
PNP
출력 | 입광시 ON | E3T-FT13 | E3T-FT13F | E3T-FT23 | E3T-FT23F |
|---|
| 차광시 ON | E3T-FT14 | E3T-FT14F | E3T-FT24 | E3T-FT24F |
|---|
| 검출 거리 | 500mm | 300mm |
|---|
| 표준 검출 물체 | φ1.3mm 이상 불투명체 |
|---|
최소 검출 물체
(참고치) | φ1.3mm 불투명체 |
|---|
| 응차 (흰색 도화지) | - |
|---|
| 흑백 오차 | - |
|---|
| 지향각 | 투광기 : 3 ~ 25 °, 수광기 : 3 ° 이상 |
|---|
| 광원 (발광 파장) | 적색 (650nm) | 적외선 (860nm) | 적색 (650nm) | 적외선 (860nm) |
|---|
| 전원 전압 | DC12 ~ 24V ± 10 % 리플 (pp) 10 % 이하 |
|---|
| 소비 전류 | 30mA 이하 (투광기 10mA 이하, 수광기 20mA 이하) |
|---|
| 제어 출력 | 부하 전원 전압 26.4VDC 이하
부하 전류 50mA 이하
(잔류 전압 2V 이하 (부하 전류 10 ~ 50mA)
1V 이하 (부하 전류 10mA 이하))
오픈 콜렉터 출력형 |
|---|
| 보호 회로 | 전원 및 제어 출력 역 접속 보호
부하 단락 보호 |
|---|
| 응답 시간 | 동작 · 복귀 : 각 1ms 이하 |
|---|
| 사용 주위 조도 | 백열 램프 5,000 lx 이하, 태양 10,000 lx 이하 |
|---|
| 주위 온도 범위 | 작동시 : -25 ~ +55 ℃ 보존시 : -40 ~ +70 ℃
(단, 결빙 · 결로하지 않을 것) |
|---|
| 주위 습도 범위 | 작동시 : 35 ~ 85 % RH 보존시 : 35 ~ 95 % RH
(단, 결로하지 않을 것) |
|---|
| 절연 저항 | 20MΩ 이상 (DC500V) |
|---|
| 내전압 | AC1, 000V 50/60Hz 1min |
|---|
| 진동 (내구성) | 10 ~ 2,000 Hz
복 진폭 1.5mm 또는 300m / s 2
X, Y, Z 각 방향 0.5h |
|---|
| 충격 (내구성) | 1,000 m / s 2
X, Y, Z 각 방향 3 회 |
|---|
| 보호 구조 | IEC60529 규격 IP67 |
|---|
| 연결 방식 | 코드 인출 타입 (표준 코드 길이 2m) |
|---|
| 질량 (포장 상태) | 약 40g |
|---|
| 재질 | 케이스 | 폴리부틸렌테레프탈레이트 |
|---|
| 표시창 | 변성 폴리아릴레이트 |
|---|
| 렌즈 | 변성 폴리아릴레이트 |
|---|
| 육각 너트 | - |
|---|
| 톱니 와셔 | - |
|---|
| 부속품 * | 취급 설명서, 설치용 세트 나사 (사이도비유 : M2 × 14, 플랫 : M2 × 8), 너트 |
|---|
* M3 장착 타입 (E3T-ST □ □ M (F))는 설명서만됩니다. 필요에 따라 설치 나사 세트를 주문하십시오. | 검출 방식 | 투과형 | 회귀 반사형 (MSR 기능 없음) |
|---|
| 형상 | 원통 상단보기
 | 원주 사이드 뷰
 | 각형 사이드 뷰
 |
|---|
| NPN 출력 | 입광시 ON | - | - | E3T-SR41 |
|---|
| 차광시 ON | E3T-CT12 | E3T-CT22S | E3T-SR42 |
|---|
| PNP 출력 | 입광시 ON | - | - | E3T-SR43 |
|---|
| 차광시 ON | E3T-CT14 | E3T-CT24S | E3T-SR44 |
|---|
| 검출 거리 | 1m | 500mm | 200mm [30mm] * (E39-R4 사용)
100mm [10mm] * (E39-R37-CA 사용) |
|---|
| 표준 검출 물체 | φ4mm 이상 불투명체 | φ5mm 이상 불투명체 | φ27mm 이상 불투명체 |
|---|
최소 검출 물체
(참고치) | - | φ2mm (검출 거리 100mm) |
|---|
| 응차 (흰색 도화지) | - |
|---|
| 흑백 오차 | - |
|---|
| 지향각 | 광기 : 2 ° | 광기 : 10 ° | 2 ~ 20 ° |
|---|
| 광원 (발광 파장) | 적색 (630nm) | 적색 (625nm) | 적색 (650nm) |
|---|
| 전원 전압 | DC12 ~ 24V ± 10 % 리플 (pp) 10 % 이하 |
|---|
| 소비 전류 | 30mA 이하
(투광기 15mA 이하, 수광기 15mA 이하) | 20mA 이하 |
|---|
| 제어 출력 | 부하 전원 전압 30VDC 이하
부하 전류 80mA 이하
(잔류 전압 1V 이하)
오픈 콜렉터 출력형 | 부하 전원 전압 26.4VDC 이하
부하 전류 50mA 이하
(잔류 전압 2V 이하 (부하 전류 10 ~ 50mA)
1V 이하 (부하 전류 10mA 이하))
오픈 콜렉터 출력형 |
|---|
| 보호 회로 | 전원 역 접속 보호
부하 단락 보호 | 전원 및 제어 출력 역 접속 보호
부하 단락 보호
상호 간섭 방지 기능 |
|---|
| 응답 시간 | 동작 · 복귀 : 각 0.5ms 이하 | 동작 · 복귀 : 각 1ms 이하 |
|---|
| 사용 주위 조도 | 백열 램프 3,000 lx 이하 | 백열 램프 5,000 lx 이하, 태양 10,000 lx 이하 |
|---|
| 주위 온도 범위 | 작동시 : -25 ~ +55 ℃
보존시 : -30 ~ +70 ℃
(단, 결빙 · 결로하지 않을 것) | 작동시 : -25 ~ +55 ℃
보존시 : -40 ~ +70 ℃
(단, 결빙 · 결로하지 않을 것) |
|---|
| 주위 습도 범위 | 동작시, 보존시 : 각 35 ~ 85 % RH
(단, 결로하지 않을 것) | 작동시 : 35 ~ 85 % RH
보존시 : 35 ~ 95 % RH
(단, 결로하지 않을 것) |
|---|
| 절연 저항 | 20MΩ 이상 (DC500V) |
|---|
| 내전압 | AC500V 50/60Hz 1min | AC1,000V 50/60Hz 1min |
|---|
| 진동 (내구성) | 10 ~ 55Hz
복 진폭 1.5mm
X, Y, Z 각 방향 2h | 10 ~ 2,000 Hz
복 진폭 1.5mm 또는 300m / s 2
X, Y, Z 각 방향 0.5h |
|---|
| 충격 (내구성) | 500m / s 2
X, Y, Z 각 방향 3 회 | 1,000 m / s 2
X, Y, Z 각 방향 3 회 |
|---|
| 보호 구조 | IEC60529 규격 IP65 | IEC60529 규격 IP67 |
|---|
| 연결 방식 | 코드 인출 타입 (표준 코드 길이 2m) |
|---|
| 질량 (포장 상태) | 약 60g | 약 20g |
|---|
| 재질 | 케이스 | SUS303 | 폴리부틸렌테레프탈레이트 |
|---|
| 표시창 | 폴리설폰 | 변성 폴리아릴레이트 |
|---|
| 렌즈 | 폴리설폰 | 메타크릴 수지 |
|---|
| 육각 너트 | SUS303 | - |
|---|
| 톱니 와셔 | SUS303 | - |
|---|
| 부속품 | 취급 설명서, 육각 너트, 톱니 와셔 | 취급 설명서, 설치용 세트 나사 (M2 × 14),
견과, E39-R4 (모양 E3T-SR4 □ 만),
E39-R37-CA (모양 E3T-SR4 □-S 만) |
|---|
* 센서 및 반사 판 사이의 거리는 [] 안의 수치 이상 떨어진 곳에 설정하십시오. | 검출 방식 | 확산 반사 형 | 한정 반사형 | BGS 반사형 |
|---|
| 형상 | 각형 플랫
| 원통 상단보기
| 각형 사이드 뷰
| 각형 플랫 |
|---|
NPN
출력 | 입광시
ON | E3T-FD11
E3T-FD11M | E3T-CD11 | E3T-SL11
E3T-SL11M | E3T-SL21
E3T-SL21M | E3T-FL11 | E3T-FL21 |
|---|
차광시
ON | E3T-FD12
E3T-FD12M | - | E3T-SL12
E3T-SL12M | E3T-SL22
E3T-SL22M | E3T-FL12 | E3T-FL22 |
|---|
PNP
출력 | 입광시
ON | E3T-FD13
E3T-FD13M | E3T-CD13 | E3T-SL13
E3T-SL13M | E3T-SL23
E3T-SL23M | E3T-FL13 | E3T-FL23 |
|---|
차광시
ON | E3T-FD14
E3T-FD14M | - | E3T-SL14
형태 E3T-SL14M | E3T-SL24
형태 E3T-SL24M | E3T-FL14 | E3T-FL24 |
|---|
| 검출 거리 | 5 ~ 30mm
(흰색 도화지 50 × 50mm) | 3 ~ 50mm
(흰색 도화지
100 × 100mm) | 5 ~ 15mm
(흰색 도화지
50 × 50mm) | 5 ~ 30mm
(흰색 도화지
50 × 50mm) | 1 ~ 15mm
(흰색 도화지
50 × 50mm) | 1 ~ 30mm
(흰색 도화지
50 × 50mm) |
|---|
표준 검출
물체 | - |
|---|
최소 검출
물체
(참고치) | φ0.15mm
(검출 거리 10mm) | - | φ0.15mm
(검출 거리 10mm) | φ0.15mm 비 광택 물체
(검출 거리 10mm) |
|---|
응차
(흰색 도화지) | 6mm
이하 | 검출 거리의
15 % 이하 | 2mm
이하 | 6mm
이하 | 0.5mm
이하 | 2mm
이하 |
|---|
| 흑백 오차 | - | 15 % 이하 |
|---|
| 지향각 | - |
|---|
광원
(발광 파장) | 적색 (650nm) | 적외선 (870nm) | 적색 (650nm) |
|---|
| 전원 전압 | DC12 ~ 24V ± 10 % 리플 (pp) 10 % 이하 |
|---|
| 소비 전류 | 20mA 이하 |
|---|
| 제어 출력 | 부하 전원 전압 26.4VDC
이하
부하 전류 50mA 이하
(잔류 전압
2V 이하 (부하 전류
10 ~ 50mA)
1V 이하 (부하 전류
10mA 이하))
오픈 콜렉터 출력형 | 부하 전원 전압 30VDC 이하
부하 전류 80mA 이하
(잔류 전압 1V 이하)
오픈 콜렉터 출력형 | 부하 전원 전압 26.4VDC 이하
부하 전류 50mA 이하
(잔류 전압 2V 이하 (부하 전류 10 ~ 50mA)
1V 이하 (부하 전류 10mA 이하))
오픈 콜렉터 출력형 |
|---|
| 보호 회로 | 전원 및 제어 출력 역 접속 보호
부하 단락 보호
상호 간섭 방지 기능 | 전원 역 접속 보호
부하 단락 보호 | 전원 및 제어 출력 역 접속 보호
부하 단락 보호
상호 간섭 방지 기능 |
|---|
| 응답 시간 | 동작 · 복귀
: 각 1ms 이하 | 동작 · 복귀
: 각 0.5ms 이하 | 동작 · 복귀
: 각 1ms 이하 |
|---|
사용 주위
조도
| 백열 램프 5,000 lx 이하,
태양 10,000 lx 이하 | 백열 램프 3,000 lx 이하 | 백열 램프 5,000 lx 이하,
태양 10,000 lx 이하 |
|---|
주위 온도
범위 | 작동시 : -25 ~ +55 ℃
보존시 : -40 ~ +70 ℃
(단, 결빙 · 결로하지 않을 것) | 작동시 : -25 ~ +55 ℃
보존시 : -30 ~ +70 ℃
(단, 결빙 · 결로 품
과도하게) | 작동시 : -25 ~ +55 ℃
보존시 : -40 ~ +70 ℃
(단, 결빙 · 결로하지 않을 것) |
|---|
주위 습도
범위 | 작동시 : 35 ~ 85 % RH
보존시 : 35 ~ 95 % RH
(단, 결로하지 않을 것) | 동작시, 보존시 :
각 35 ~ 85 % RH
(단, 결로하지 않을 것) | 작동시 : 35 ~ 85 % RH
보존시 : 35 ~ 95 % RH
(단, 결로하지 않을 것) |
|---|
| 절연 저항 | 20MΩ 이상 (DC500V) |
|---|
| 내전압 | AC1, 000V 50/60Hz 1min | AC500V 50/60Hz 1min | AC1, 000V 50/60Hz 1min |
|---|
진동
(내구) | 10 ~ 2,000 Hz
복 진폭 1.5mm 또는 300m / s 2
X, Y, Z 각 방향 0.5h | 10 ~ 55Hz
복 진폭 1.5mm
X, Y, Z 각 방향 2h | 10 ~ 2,000 Hz
복 진폭 1.5mm 또는 300m / s 2
X, Y, Z 각 방향 0.5h |
|---|
| 충격 (내구성) | 1,000 m / s 2
X, Y, Z 각 방향 3 회 | 500m / s 2
X, Y, Z 각 방향 3 회 | 1,000 m / s 2
X, Y, Z 각 방향 3 회 |
|---|
| 보호 구조 | IEC60529 규격 IP67 | IEC60529 규격 IP65 | IEC60529 규격 IP67 |
|---|
| 연결 방식 | 코드 인출 타입 (표준 코드 길이 2m) |
|---|
질량
(포장 상태) | 약 20g | 약 40g | 약 20g |
|---|
| 재질 | 케이스 | 폴리부틸렌테레 프탈레이트 | SUS303 | 폴리 부틸렌테레프탈레이트 |
|---|
| 표시창 | 변성 폴리아릴레이트 | 에폭시 | 변성 폴리아릴레이트 |
|---|
| 렌즈 | 변성 폴리아릴레이트 | 폴리설폰 | 변성 폴리아릴레이트 |
|---|
| 육각 너트 | - | SUS303 | - |
|---|
| 톱니 와셔 | - | SUS303 | - |
|---|
| 부속품 * | 취급 설명서,
설치용 세트
나사 (M2 × 8), 너트 * | 취급 설명서,
육각 너트, 톱니 와셔,
조정용 드라이버 | 취급 설명서,
설치용 세트
나사 (M2 × 14), 너트 * | 취급 설명서,
설치용 세트
나사 (M2 × 8), 너트 |
|---|
* M3 장착 타입 (E3T-FD □ □ M, E3T-SL □ □ M)은 취급 설명서 만됩니다.
필요에 따라 설치 나사 세트를 주문하십시오. |
