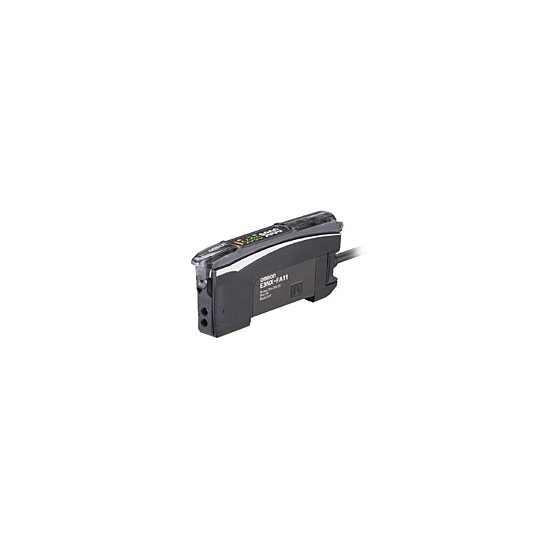

E3NX-FA

▶ 검출 거리와 최소 검출 물체 2 개의 기본 성능이 향상
▶ 현장 대응력 더욱 확대

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 컬러 화이버 앰프 다음 상품 스마트 화이버 앰프

상품 상세설명

Features

안정성

기본 성능의 진화
어플리케이션 대응력 더욱 확대

검출 거리와 최소 검출 물체 2 개의 기본 성능이 향상되며 안정 검출할 수 있는 어플리케이션 폭이 넓어졌습니다.

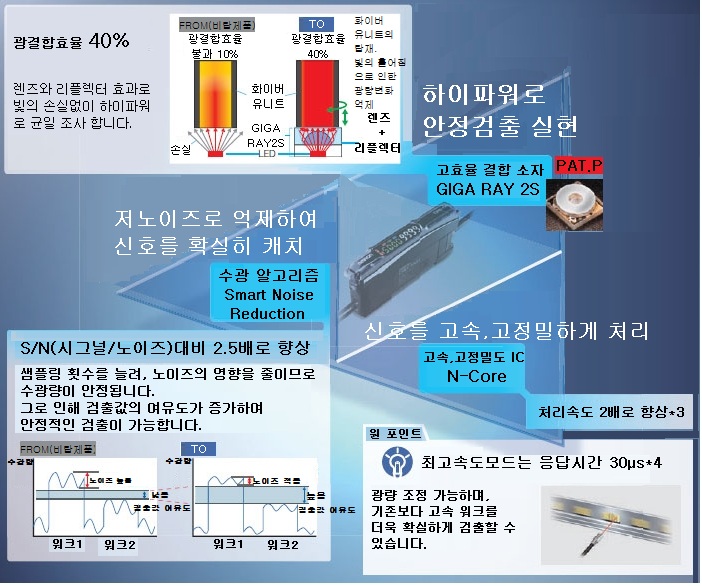

기본 성능을 향상시킨 3개의 기술

Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

화이버 앰프

분류	접속 방식	형상	입출력	형식
분류	접속 방식	형상	입출력	NPN 출력		PNP 출력
표준 타입	코드 인출 (2m)		1 출력	◎	E3NX-FA11 2M	◎	E3NX-FA41 2M
표준 타입	배선 커넥터		1 출력	◎	E3NX-FA6	◎	E3NX-FA8
고기능 타입	코드 인출 (2m)		2 출력 + 1 입력	◎	E3NX-FA21 2M	◎	E3NX-FA51 2M
	배선 커넥터		1 출력 + 1 입력	◎	E3NX-FA7	◎	E3NX-FA9
	배선 커넥터		2 출력	◎	E3NX-FA7TW	◎	E3NX-FA9TW
	M8 커넥터		1 출력 + 1 입력		E3NX-FA24		E3NX-FA54
	M8 커넥터		2 출력		-		E3NX-FA54TW
센서 통신 유니트 타입*	센서 통신 유니트 용 커넥터		-	◎	E3NX-FA0

*앰프 유니트를 네트워크 연결하려면 센서 통신 유니트가 필요합니다.

액세서리 (별매)

배선 커넥터 (배선 커넥터 타입 필수)

화이버 앰프에 부속되어 있지 않으므로, 반드시 주문하십시오. ※ 보호 씰 부속

유형	코드 길이	심선 수	형식		적용 화이버 앰프 형식
친국 커넥터	2m	4 선	◎	E3X-CN21	E3NX-FA7 E3NX-FA7TW E3NX-FA9 E3NX-FA9TW
자국 커넥터		2 선	◎	E3X-CN22	E3NX-FA7 E3NX-FA7TW E3NX-FA9 E3NX-FA9TW
친국 커넥터		3 선	◎	E3X-CN11	E3NX-FA6 E3NX-FA8
자국 커넥터		1 선	◎	E3X-CN12	E3NX-FA6 E3NX-FA8

센서 I / O 커넥터 (M8 커넥터 타입 필수)

화이버 앰프에 부속되어 있지 않으므로, 반드시 주문하십시오.

사이즈	코드 사양	형상	코드의 종류		형식
M8	표준 코드	스트레이트 형	2m	4 선식	◎	XS3F-M421-402-A
		스트레이트 형	5m		◎	XS3F-M421-405-A
		L 형	2m		◎	XS3F-M422-402-A
		L 형	5m		◎	XS3F-M422-405-A

설치 브라켓

화이버 앰프에 부속되어 있지 않으므로, 필요에 따라 주문하십시오.

형상	형식		수량
	◎	E39-L143	1

DIN 레일

화이버 앰프에 부속되어 있지 않으므로, 필요에 따라 주문하십시오.

유형	형식		수량
천형 / 길이 1m	◎	PFP-100N	1
천형 / 길이 0.5m	◎	PFP-50N
심형 / 길이 1m	◎	PFP-100N2

엔드 플레이트

센서 통신 유니트는 1 세트(2 개)를 포함하고 있습니다.
화이버 앰프에 부속되어 있지 않으므로, 필요에 따라 주문하십시오.

형상	형식		수량
	◎	PFP-M	1

센서 통신 유니트

유형	형식
EtherCAT 센서 통신 유니트	◎	E3NW-ECT
CompoNet 센서 통신 유니트	◎	E3NW-CRT
CC-Link 센서 통신 유니트	◎	E3NW-CCL
분산 유니트 *	◎	E3NW-DS

Specifications

유형		표준		고기능
NPN 출력		E3NX-FA11	E3NX-FA6	E3NX-FA21	E3NX-FA7
PNP 출력		E3NX-FA41	E3NX-FA8	E3NX-FA51	E3NX-FA9
연결 방식		코드 인출	배선 커넥터	코드 인출	배선 커넥터
입출력	출력	1 출력		2 출력	1 출력
입출력	외부 입력	-		1 입력	1 입력
광원 (발광 파장)		빨간색 4 원소 발광 다이오드 (625nm)
전원 전압		DC10 ~ 30V 리플 (pp) 10 % 포함
*전력 2**		전원 전압 24V시 【표준 타입 센서 통신 유니트 타입】 일반 모드 : 960mW 이하 (소비 전류 40mA 이하), 절전 ECO : 840mW 이하 (소비 전류 35mA 이하) 【고기능 타입】 일반 모드 : 1,080 mW 이하 (소비 전류 45mA 이하), 절전 ECO : 930mW 이하 (소비 전류 40mA 이하)
제어 출력		부하 전원 전압 : DC30V 이하, 오픈 콜렉터 출력 형 부하 전류 : 1 ~ 3 대 연결시 100mA 이하, 4 대 이상 연결시 20mA 이하 (잔류 전압 부하 전류 10mA 미만 : 1V 이하 부하 전류 10 ~ 100mA : 2V 이하) 해제 상태 전류 : 0.1mA 이하
외부 입력		-		* 3 참조
표시 등		7 세그먼트 디스플레이 (서브 디지털 표시 : 녹색 + 메인 디지털 표시 : 백색) 표시 방향 : 보통 / 반전 표시 전환 가능 OUT 표시등 (주황색), L / D 표시등 (주황색), ST 표시등 (파란색), DPC표시등 (녹색) OUT 선택 표시등 (주황색) (2 출력만)
보호 회로		전원 역접 보호, 출력 단락 회로 보호, 출력 반전 연결 보호
응답 시간	*빠른 모드 (SHS) 4**	동작 · 복귀 : 1 출력 타입 각 30μs 　　　　　　　 2 출력 타입 각 32μs
	고속 모드 (HS)	동작 · 복귀 : 각 250μs
	표준 모드 (Stnd)	동작 · 복귀 : 각 1ms
	기가 파워 모드 (GIGA)	동작 · 복귀 : 각 16ms
감도 조정		스마트 튜닝 【2 점 튜닝 / 풀 오토 튜닝 / 위치 조정 / 최대 감도 튜닝 / 파워 튜닝 / % 조정 (-99 % ~ +99 %)] 또는 수동 조정
상호 간섭 방지 대수	*빠른 모드 (SHS) 4**	0 개
	고속 모드 (HS)	10 대
	표준 모드 (Stnd)	10 대
	기가 파워 모드 (GIGA)	10 대
기능	오토 파워 컨트롤 (APC)	있음 (상시 사용)
	동적 전력 제어 (DPC)	있음
	타이머	타이머 기능 해제 / 오프 딜레이 / 오프 딜레이 / 단발 / 온 오프 딜레이에서 선택 가능 1ms ~ 9999ms
	제로 리셋	마이너스 표시 가능 (검출값도 변화합니다)
	*설정 재설정 5**	이니셜 리셋 (공장 출하 상태) / 사용자 리셋 (저장한 상태)에서 선택 가능
	에코 모드	OFF (디지털 표시 점등) / ECO (디지털 디스플레이 소등)에서 선택 가능
	뱅크 전환 설정	BANK1 ~ 4 선택 가능
	파워 튜닝 설정	ON / OFF 선택 가능
	출력 1 설정	일반적으로 검출 모드, 지역 검색 모드 미분 기능 선택 가능
	출력 2 설정	-		보통 검출 모드, 알람 출력 모드, 오류 출력 모드 에서 선택 가능	-
	외부 입력 설정	-		입력 OFF, 튜닝, 파워 튜닝, 투광 OFF, 제로 리셋, BANK 전환 선택 가능
	히스 폭 설정	표준 설정 또는 사용자 설정에서 선택 가능, 사용자 설정의 경우, 히스 폭 0 ~ 9999까지 설정 가능
사용 주위 조도		백열 램프 : 20,000 lx 이하, 태양 광 : 30,000 lx 이하
최대 연결 대수		30 대
주위 온도 범위		작동시 : 1 ~ 2 대 연결시 : -25 ~ +55 ℃, 3 ~ 10 대 연결시 : -25 ~ +50 ℃, 11 ~ 16 대 연결시 : -25 ~ +45 ℃, 17 ~ 30 대 연결시 : - 25 ~ +40 ℃ 보존시 : -30 ~ +70 ℃ (단, 결빙 및 결로하지 않을 것)
주위 습도 범위		동작시 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
절연 저항		20MΩ 이상 (DC500V 메가에서)
내전압		AC1, 000V 50/60Hz 1min
진동 (내구성)		10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)		500m / s ²　X, Y, Z 각 방향 3 회
질량 (포장 상태 / 본체만)		약 115g / 약 75g	약 60g / 약 20g	약 115g / 약 75g	약 60g / 약 20g
재질	케이스	폴리 카보네이트 (PC)
	커버	폴리 카보네이트 (PC)
	케이블	PVC
부속품		설명서

유형		고기능			센서 통신 장치 용
NPN 출력		E3NX-FA7TW	E3NX-FA24	-	E3NX-FA0
PNP 출력		E3NX-FA9TW	E3NX-FA54	E3NX-FA54TW	E3NX-FA0
연결 방식		배선 커넥터	M8 커넥터		센서 통신 유닛 용 커넥터
입출력	출력	2 출력	1 출력	2 출력	- * 1
입출력	외부 입력	-	1 입력	-	- * 1
광원 (발광 파장)		빨간색 4 원소 발광 다이오드 (625nm)
전원 전압		DC10 ~ 30V 리플 (pp) 10 % 포함
*전력 2**		전원 전압 24V시 【표준 타입 센서 통신 유니트 타입】 일반 모드 : 960mW 이하 (소비 전류 40mA 이하), 절전 ECO : 840mW 이하 (소비 전류 35mA 이하) 【고기능 타입】 일반 모드 : 1,080 mW 이하 (소비 전류 45mA 이하), 절전 ECO : 930mW 이하 (소비 전류 40mA 이하)
제어 출력		부하 전원 전압 : DC30V 이하, 오픈 콜렉터 출력 형 부하 전류 : 1 ~ 3 대 연결시 100mA 이하, 4 대 이상 연결시 20mA 이하 (잔류 전압 부하 전류 10mA 미만 : 1V 이하 부하 전류 10 ~ 100mA : 2V 이하) 해제 상태 전류 : 0.1mA 이하			-
외부 입력		-	* 3 참조	-
표시 등		7 세그먼트 디스플레이 (서브 디지털 표시 : 녹색 + 메인 디지털 표시 : 백색) 표시 방향 : 보통 / 반전 표시 전환 가능 OUT 표시등 (주황색), L / D 표시등 (주황색), ST 표시등 (파란색), DPC표시등 (녹색) OUT 선택 표시등 (주황색) (2 출력만)
보호 회로		전원 역접 보호, 출력 단락 회로 보호, 출력 반전 연결 보호			전원 역접 보호, 출력 단락 회로 보호
응답 시간	*빠른 모드 (SHS) 4**	동작 · 복귀 : 1 출력 유형 각 30μs 　　　　　　　 2 출력 타입 각 32μs
	고속 모드 (HS)	동작 · 복귀 : 각 250μs
	표준 모드 (Stnd)	동작 · 복귀 : 각 1ms
	기가 파워 모드 (GIGA)	동작 · 복귀 : 각 16ms
감도 조정		스마트 튜닝 【2 점 튜닝 / 풀 오토 튜닝 / 위치 조정 / 최대 감도 튜닝 / 파워 튜닝 / % 조정 (-99 % ~ +99 %)] 또는 수동 조정
상호 간섭 방지 대수	*빠른 모드 (SHS) 4**	0 개
	고속 모드 (HS)	10 대
	표준 모드 (Stnd)	10 대
	기가 파워 모드 (GIGA)	10 대
기능	오토 파워 컨트롤 (APC)	있음 (상시 사용)
	동적 전력 제어 (DPC)	있음
	타이머	타이머 기능 비활성화 / 오프 딜레이 / OFF 딜레이 / 단발 / 온 오프 딜레이에서 선택 가능 1ms ~ 9999ms
	제로 리셋	마이너스 볼 수 (검출값도 변화합니다)
	*설정 재설정 5**	이니셜 리셋 (공장 출하 상태) / 사용자 리셋 (저장 상태)에서 선택 가능
	에코 모드	OFF (디지털 표시 점등) / ECO (디지털 디스플레이 소등)에서 선택 가능
	뱅크 전환 설정	BANK1 ~ 4 선택 가능
	파워 튜닝 설정	ON / OFF 선택 가능
	출력 1 설정	일반적으로 검출 모드, 지역 검색 모드 미분 기능 선택 가능
	출력 2 설정	일반적으로 검출 모드, 알람 출력 모드, 오류 출력 모드에서 선택 가능	-	일반적으로 검출 모드, 알람 나와 힘 모드 오류 출력 모드 에서 선택 가능
	외부 입력 설정	-	입력 OFF, 조정, 파워 튜닝, 투광 OFF, 제로 리셋, BANK 전환 선택 가능	-
	히스 폭 설정	기본 설정 또는 사용자 설정에서 선택 가능, 사용자 설정의 경우, 히스 폭 0 ~ 9999까지 설정 가능
사용 주위 조도		백열 램프 : 20,000 lx 이하, 태양 광 : 30,000 lx 이하
최대 연결 대수		30 대
주위 온도 범위		작동시 : 1 ~ 2 대 연결시 : -25 ℃ ~ +55 ℃, 3 ~ 10 대 연결시 : -25 ℃ ~ +50 ℃, 11 ~ 16 대 연결시 : -25 ℃ ~ +45 ℃, 17 ~ 30 대 연결 시 : -25 ℃ ~ +40 ℃ 보존시 : -30 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)			작동시 : 1 ~ 2 대 연결시 : 0 ~ 55 ℃, 3 ~ 10 대 연결시 : 0 ~ 50 ℃, 11 ~ 16 대 연결시 : 0 ~ 45 ℃, 17 ~ 30 대 연결시 : 0 ~ 40 ℃ 보존시 : -30 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작시 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
절연 저항		20MΩ 이상 (DC500V 메가에서)
내전압		AC1, 000V 50/60Hz 1min
진동 (내구성)		10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)		500m / s ²　X, Y, Z 각 방향 3 회			150m / s ²　X, Y, Z 각 방향 3 회
질량 (포장 상태 / 본체 만)		약 60g / 약 20g	약 65g / 약 25g
재질	케이스	폴리 카보네이트 (PC)
	커버	폴리 카보네이트 (PC)
	케이블	PVC
부속품		설명서

* 1. 2 개의 센서 출력이 네트워크를 통해 PLC에 자주 나타납니다.
PLC의 네트워크를 통해 작업하면 각종 설정 변경 감지 값 읽어 내기가 가능합니다.
* 2. 전원 전압 10 ~ 30V시
【표준 타입 센서 통신 유니트 타입】
일반 모드 : 1,080 mW 이하 (전원 전압 30V시 소비 전류 36mA 이하 / 전원 전압 10V시 소비 전류 108mA 이하)
절전 ECO : 930mW 이하 (전원 전압 30V시 소비 전류 31mA 이하 / 전원 전압 10V시 소비 전류 93mA 이하)
【고기능 타입】
일반 모드 : 1,230 mW 이하 (전원 전압 30V시 소비 전류 41mA 이하 / 전원 전압 10V시 소비 전류 123mA 이하)
절전 ECO : 1,050 mW 이하 (전원 전압 30V시 소비 전류 35mA 이하 / 전원 전압 10V시 소비 전류 105mA 이하)
* 3. 입력에 대한 자세한 내용은 아래와 같습니다.

	유접점 입력 (릴레이, 스위치)	무접점 입력 (트랜지스터)	입력 시간
NPN 타입	ON시 : 0V에 합선 (누설 전류 : 1mA 이하) OFF시 : 개방 또는 Vcc에 단락	ON시 : 1.5V 이하 (유출 전류 : 1mA 이하) OFF시 : Vcc-1.5V ~ Vcc (누설 전류 : 0.1mA 이하)	ON : 9ms 이상 OFF : 9ms 이상
PNP 타입	ON시 : Vcc에 단락 (흡입 전류 : 3mA 이하) OFF시 : 개방 또는 0V에 단락	ON시 : Vcc-1.5V ~ Vcc (흡입 전류 : 3mA 이하) OFF시 : 1.5V 이하 (누설 전류 : 0.1mA 이하)	ON : 9ms 이상 OFF : 9ms 이상

* 4. 검출 기능을 빠른 모드로 선택한 경우 상호 간섭 방지 기능은 무효가됩니다.
* 5. BANK는 사용자 재설정에서 재설정 및 사용자 세이브로 저장되지 않습니다.

검출 거리

나사형

검출 방식	검출 방향	사이즈	형식	검출 거리 (mm)
검출 방식	검출 방향	사이즈	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	직각	M4	E32-T11N 2M	3,000	1,500	1,050	280
	스트레이트		E32-T11R 2M	3,000	1,500	1,050	280
			E32-LT11 2M	4,000 * 1	4,000 * 1	4,000 * 1	1,080
			E32-LT11R 2M	4,000 * 1	4,000 * 1	3,450	920
반사 형	직각	M3	E32-C31N 2M	160	75	69	14
	직각	M6	E32-C11N 2M	1,170	520	480	100
	스트레이트	M3	E32-D21R 2M	210	90	60	16
			E32-C31 2M	490	220	150	44
			E32-C31M 1M	490	220	150	44
		M4	E32-D211R 2M	210	90	60	16
		M6	E32-D11R 2M	1,260	520	360	100
			E32-CC200 2M	2,100	900	600	180
			E32-LD11 2M	1,290	540	370	110
			E32-LD11R 2M	1,260	520	360	100

* 1. 섬유 길이가 한 측에 2m 이므로 4,000 mm 입니다.

원주 형

검출 방식	사이즈	검출 방향	형식	검출 거리 (mm)
검출 방식	사이즈	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	φ1	톱 뷰	E32-T223R 2M	670	370	220	60
	φ1.5		E32-T22B 2M	1,020	600	330	90
	φ3		E32-T12R 2M	3,000	1,500	1,050	280
	φ3	사이드 뷰	E32-T14LR 2M	1,120	670	390	100
반사 형	φ1.5	톱 뷰	E32-D22B 2M	210	90	60	16
	φ1.5 + φ0.5		E32-D43M 1M	42	18	12	4
	φ3		E32-D22R 2M	210	90	60	16
			E32-D221B 2M	450	210	130	40
			E32-D32L 2M	1,050	450	300	90
	φ3 + φ0.8		E32-D33 2M	100	45	30	8

플랫형

검출 방식	검출 방향	형식	검출 거리 (mm)
검출 방식	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	톱 뷰	E32-T15XR 2M	3,000	1,500	1,050	280
	사이드 뷰	E32-T15YR 2M	1,120	670	390	100
	평면 뷰	E32-T15ZR 2M	1,120	670	390	100
반사 형	톱 뷰	E32-D15XR 2M	1,260	520	360	100
	사이드 뷰	E32-D15YR 2M	300	150	78	24
	평면 뷰	E32-D15ZR 2M	300	150	78	24

슬리브형

검출 방식	검출 방향	형식	검출 거리 (mm)
검출 방식	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	사이드 뷰	E32-T24R 2M	250	150	75	20
	사이드 뷰	E32-T24E 2M	670	370	220	60
	톱 뷰	E32-T33 1M	220	130	75	20
		E32-T21-S1 2M	760	450	250	68
		E32-TC200BR 2M	3,000	1,500	1,050	280
반사형	사이드 뷰	E32-D24R 2M	100	45	30	8
	사이드 뷰	E32-D24-S2 2M	180	79	67	14
	톱 뷰	E32-D43M 1M	42	18	12	4
		E32-D331 2M	21	9	6	2
		E32-D33 2M	100	45	30	8
		E32-D32-S1 0.5M	94	40	27	7
		E32-D31-S1 0.5M	94	40	27	7
		E32-DC200F4R 2M	210	90	60	16
		E32-D22-S1 2M	370	160	100	30
		E32-D21-S3 2M	370	160	100	30
		E32-DC200BR 2M	1,260	520	360	100
		E32-D25-S3 2M	370	160	100	30

소 스폿 반사

유형	스폿 직경	중심 거리 (mm)	형식	검출 거리 (mm)
유형	스폿 직경	중심 거리 (mm)	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
가변스폿	φ0.1 ~ 0.6	6 ~ 15	E32-C42 1M + E39-F3A	6 ~ 15mm에서 스폿 지름 φ0.1 ~ 0.6mm
가변스폿	φ0.3 ~ 1.6	10 ~ 30	E32-C42 1M + E39-F17	10 ~ 30mm에서 스폿 지름 φ0.3 ~ 1.6mm
평행광	φ4	0 ~ 20	E32-C31 2M + E39-F3C	0 ~ 20mm에서 스폿 지름 φ4mm 다음
평행광	φ4	0 ~ 20	E32-C31N 2M + E39-F3C	0 ~ 20mm에서 스폿 지름 φ4mm 다음
일체형	φ0.1	5	E32-C42S 1M	5mm에서 스폿 지름 φ0.1mm
일체형	φ6	50	E32-L15 2M	50mm에서 스폿 지름 φ6mm
소스폿	φ0.1	7	E32-C41 1M + E39-F3A-5	7mm에서 스폿 지름 φ0.1mm
	φ0.5		E32-C31 2M + E39-F3A-5	7mm에서 스폿 지름 φ0.5mm
	φ0.5		E32-C31N 2M + E39-F3A-5	7mm에서 스폿 지름 φ0.5mm
	φ0.2	17	E32-C41 1M + E39-F3B	17mm에서 스폿 지름 φ0.2mm
	φ0.5		E32-C31 2M + E39-F3B	17mm에서 스폿 지름 φ0.5mm
	φ0.5		E32-C31N 2M + E39-F3B	17mm에서 스폿 지름 φ0.5mm
	φ3	50	E32-CC200 2M + E39-F18	50mm에서 스폿 지름 φ3mm
	φ3	50	E32-C11N 2M + E39-F18	50mm에서 스폿 지름 φ3mm

고출력

유형	검출 방향	개구 각	형식	검출 거리 (mm)
유형	검출 방향	개구 각	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형 일체형	톱 뷰	10 °	E32-T17L 10M	20,000 * 1	20,000 * 1	20,000 * 1	8,000
		15 °	E32-LT11 2M	4,000 * 2	4,000 * 2	4,000 * 2	1,080
		15 °	E32-LT11R 2M	4,000 * 2	4,000 * 2	3,450	920
	사이드 뷰	30 °	E32-T14 2M	4,000 * 2	4,000 * 2	4,000 * 2	1,800
투과형 렌즈 장착	직각	12 °	E32-T11N 2M + E39-F1	4,000 * 2	4,000 * 2	4,000 * 2	2,000
	직각	6 °	E32-T11N 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	3,600
	톱 뷰	12 °	E32-T11R 2M + E39-F1	4,000 * 2	4,000 * 2	4,000 * 2	2,000
	톱 뷰	6 °	E32-T11R 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	3,600
	사이드 뷰	60 °	E32-T11R 2M + E39-F2	2,170	1,200	750	200
	톱 뷰	12 °	E32-T11 2M + E39-F1	4,000 * 2	4,000 * 2	4,000 * 2	1,860
	톱 뷰	6 °	E32-T11 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	4,000 * 2
	사이드 뷰	60 °	E32-T11 2M + E39-F2	3,450	1,980	1,290	320
	톱 뷰	12 °	E32-T51R 2M + E39-F1	4,000 * 2	4,000 * 2	4,000 * 2	1,500
	톱 뷰	6 °	E32-T51R 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	4,000 * 2
	사이드 뷰	60 °	E32-T51R 2M + E39-F2	2,100	1,080	750	200
	톱 뷰	12 °	E32-T81R-S 2M + E39-F1	4,000 * 2	4,000 * 2	4,000 * 2	1,000
	톱 뷰	6 °	E32-T81R-S 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	1,800
	사이드 뷰	60 °	E32-T81R-S 2M + E39-F2	1,500	820	540	140
	톱 뷰	12 °	E32-T61-S 2M + E39-F1	4,000 * 2	4,000 * 2	4,000 * 2	1,800
	톱 뷰	6 °	E32-T61-S 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	3,100
	사이드 뷰	60 °	E32-T61-S 2M + E39-F2	2520	1350	900	240
	톱 뷰	12 °	E32-T51 2M + E39-F1-33	4,000 * 2	4,000 * 2	3,450	1,400
	톱 뷰	6 °	E32-T51 2M + E39-F16	4,000 * 2	4,000 * 2	4,000 * 2	4,000 * 2
반사 형 일체형	톱 뷰	4 °	E32-D16 2M	40 ~ 4,000 * 2	40 ~ 2,100	40 ~ 1,350	40 ~ 480

* 1. 섬유 길이는 한 측이 10m이므로 20,000 mm 입니다.
* 2. 섬유 길이는 한 측이 2m이므로 4,000 mm 입니다.

협시야

검출 방식	검출 방향	개방각	형식	검출 거리 (mm)
검출 방식	검출 방향	개방각	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	사이드 뷰	1.5 °	E32-A03 2M	4,000 * 1	2,670	1,800	500
		1.5 °	E32-A03-1 2M	4,000 * 1	2,670	1,800	500
		3.4 °	E32-A04 2M	1,920	1,020	670	200
		4 °	E32-T24SR 2M	4,000 * 1	3,300	2,190	580
			E32-T24S 2M	4,000 * 1	3,900	2,610	700
			E32-T22S 2M	4,000 * 1	4,000 * 1	3,750	1,000

* 1. 섬유 길이는 한 측이 2m이므로 4,000 mm 입니다.

배경 없는 검출

검출 방식	검출 방향	형식	검출 거리 (mm)
검출 방식	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
한정 반사 형	평면 뷰	E32-L16-N 2M	0 ~ 15			0 ~ 12
	평면 뷰	E32-L24S 2M	0 ~ 4
	사이드 뷰	E32-L25L 2M	5.4 ~ 9 (도심 7.2)

투명체 검출 (회귀 반사형)

검출 방식	특징	사이즈	형식	검출 거리 (mm)
검출 방식	특징	사이즈	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
회귀 반사형	필름 검색	M3	E32-C31 2M + E39-F3R + E39-RP37	370		300	-
	각형	-	E32-R16 5M	150 ~ 2,250			150 ~ 1,500
	사형	M6	E32-R21 2M	10 ~ 370			10 ~ 250

투명체 검출 (한정 반사형)

검출 방식	특징	검출 방향	형식	검출 거리 (mm)
검출 방식	특징	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
한정 반사형	소형	평면 뷰	E32-L24S 2M	0 ~ 4
	표준		E32-L16-N 2M	0 ~ 15			0 ~ 12
	유리 기판 정렬 70 ℃		E32-A08 2M	10 ~ 20			-
	표준 / 장거리		E32-A12 2M	12 ~ 30			-
	사이드 뷰 형태	사이드 뷰	E32-L25L 2M	5.4 ~ 9 (도심 7.2)
	유리 기판 매핑 70 ℃	톱 뷰	E32-A09 2M	15 ~ 38			-

화학 / 석유

검출 방식	유형	검출 방향	형식	검출 거리 (mm)
검출 방식	유형	검출 방향	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	내유	직각	E32-T11NF 2M	4,000 * 1	4,000 * 1	4,000 * 1	2,200
	화학 / 석유	톱 뷰	E32-T12F 2M	4,000 * 1	4,000 * 1	4,000 * 1	1,600
		톱 뷰	E32-T11F 2M	4,000 * 1	4,000 * 1	3,900	1,000
		사이드 뷰	E32-T14F 2M	2,100	1,200	750	200
	화학 / 석유 150 ℃	톱 뷰	E32-T51F 2M	4,000 * 1	4,000 * 1	2,700	700
반사형	반도체 : 세정 · 현상 · 에칭 60 ℃	톱 뷰	E32-L11FP 5M	렌즈 끝에서 8 ~ 20mm (권장 검출 거리 : 11mm) 장착 구멍 중심 A에서 19 ~ 31mm (권장 검출 거리 : 22mm)
	반도체 : 박리 85 ℃		E32-L11FS 5M	렌즈 끝에서 8 ~ 20mm (권장 검출 거리 : 11mm) 장착 구멍 중심 A에서 32 ~ 44mm (권장 검출 거리 : 35mm)
	화학 / 석유		E32-D12F 2M	- * 2	280	190	60
	케이블 만 내 약품성		E32-D11U 2M	1,260	520	360	100

* 1. 섬유 길이는 한 측이 2m이므로 4,000 mm 입니다.
* 2. 검출 물체가 없어도 불소 수지에 반사되어 입광 상태가됩니다.

굴곡

검출 방식	사이즈	형식	검출 거리 (mm)
검출 방식	사이즈	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	φ1.5	E32-T22B 2M	1,020	600	330	90
	M3	E32-T21 2M	1,020	600	330	90
	M4	E32-T11 2M	3,750	2,020	1,350	360
	각형	E32-T25XB 2M	750	450	250	70
반사형	φ1.5	E32-D22B 2M	210	90	60	16
	M3	E32-D21 2M	210	90	60	16
	φ3	E32-D221B 2M	450	210	130	40
	M4	E32-D21B 2M	450	210	130	40
	M6	E32-D11 2M	1,260	520	360	100
	각형	E32-D25XB 2M	360	150	90	30

내열

검출 방식	사이즈	형식	검출 거리 (mm)
검출 방식	사이즈	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	100 ℃	E32-T51R 2M	2,400	1,200	840	225
	150 ℃	E32-T51 2M	4,000 * 1	2,250	1,500	400
	200 ℃	E32-T81R-S 2M	1,500	820	540	140
	350 ℃	E32-T61-S 2M	2,520	1,350	900	240
반사형	100 ℃	E32-D51R 2M	1,000	420	280	80
	150 ℃	E32-D51 2M	1,680	670	480	144
	200 ℃	E32-D81R-S 2M	630	270	180	54
	300 ℃	E32-A08H2 2M	10 ~ 20			-
	300 ℃	E32-A09H2 2M	20 ~ 30 (중심 25)			-
	350 ℃	E32-D611-S 2M	630	270	180	54
	350 ℃	E32-D61-S 2M	630	270	180	54
	400 ℃	E32-D73-S 2M	420	180	120	36

* 1. 섬유 길이는 한 측에 2m를 이므로 4,000 mm 입니다.

로컬 검색

검출 방식	유형	검출 폭	형식	검출 거리 (mm)
검출 방식	유형	검출 폭	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	위치	11mm	E32-T16PR 2M	4,000 * 1	2,550	1,680	440
		11mm	E32-T16JR 2M	4,000 * 1	2,250	1,440	380
		30mm	E32-T16WR 2M	4,000 * 1	3,900	2,550	680
반사 형	어레이	11mm	E32-D36P1 2M	1,050	450	300	90

* 1. 섬유 길이는 한 측에 2m를 이므로 4,000 mm 입니다.

액면 레벨 검출

검출 방식	파이프 직경	특징	형식	검출 거리 (mm)
검출 방식	파이프 직경	특징	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
파이프 장착	φ3.2/6.4/9.5	안정 잔량 검출	E32-A01 5M	적용 파이프 : φ3.2/6.4/9.5 투명 파이프, 권장 두께 1mm
	φ8 ~ 10	여러 연장 사용	E32-L25T 2M	적용 파이프 : φ8 ~ 10mm 투명 파이프, 권장 두께 1mm
	제한 없음	대형 파이프	E32-D36T 5M	적용 파이프 : 투명 파이프, 직경 제한 없음
유체 (내열 200 ℃)	-	-	E32-D82F1 4M	유체 타입

내진공

검출 방식	내열 온도	형식	검출 거리 (mm)
검출 방식	내열 온도	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
투과형	120 ℃	E32-T51V 1M	1,080	600	390	100
	120 ℃	E32-T51V 1M + E39-F1V	2,000 * 1	2,000 * 1	2,000 * 1	520
	200 ℃	E32-T84SV 1M	2,000 * 1	1,420	960	260

* 1. 섬유 길이가 한 측에 1m이므로 2,000 mm 입니다.

FPD / 반도체 / 태양 전지 업계

검출 방식	응용 프로그램	사용 온도	형식	검출 거리 (mm)
검출 방식	응용 프로그램	사용 온도	형식	GIGA 모드	표준 모드	고속 모드	빠른 모드
한정 반사 형	유리 유무 검출	70 ℃	E32-L16-N 2M	0 ~ 15			0 ~ 12
	유리 기판 정렬	70 ℃	E32-A08 2M	10 ~ 20			-
		300 ℃	E32-A08H2 3M	10 ~ 20			-
		70 ℃	E32-A12 2M	12 ~ 30			-
	유리 기판 매핑	70 ℃	E32-A09 2M	15 ~ 38			-
	유리 기판 매핑	300 ℃	E32-A09H2 2M	20 ~ 30 (중심 25)			-
	WET 공정 (세정, 현상, 에칭)	60 ℃	E32-L11FP 5M	렌즈 끝에서 8 ~ 20mm (권장 검출 거리 : 11mm) 장착 구멍 중심 A에서 19 ~ 31mm (권장 검출 거리 : 22mm)
	WET 공정 (박리)	85 ℃	E32-L11FS 5M	렌즈 끝에서 8 ~ 20mm (권장 검출 거리 : 11mm) 장착 구멍 중심 A에서 32 ~ 44mm (권장 검출 거리 : 35mm)
투과형	웨이퍼 매핑	70 ℃	E32-A03 2M	4,000 * 1	2,670	1,800	500
			E32-A03-1 2M	4,000 * 1	2,670	1,800	500
			E32-A04 2M	1,920	1,020	670	200
			E32-T24SR 2M	4,000 * 1	3,300	2,190	580
			E32-T24S 2M	4,000 * 1	3,900	2,610	700

* 1. 섬유 길이가 한쪽 2m이므로 4,000 mm입니다.

Dimensions

Caution: All units are in millimeters unless otherwise indicated.

Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.

Fiber Amplifier Units

Pre-wired Amplifier Units
E3NX-FA11
E3NX-FA21
E3NX-FA41
E3NX-FA51

Amplifier Units with Wire-saving Connectors
E3NX-FA6
E3NX-FA7
E3NX-FA7TW
E3NX-FA8
E3NX-FA9
E3NX-FA9TW

Amplifier Units with M8 Connectors
E3NX-FA24
E3NX-FA54
E3NX-FA54TW

Amplifier Unit with Connector for Sensor Communications Unit
E3NX-FA0

Accessories (Sold Separately)

Wire-saving Connectors

Master Connector
E3X-CN11
E3X-CN21

* E3X-CN11: 4-dia. cable with 3 conductors, Standard cable length: 2 m (Conductor cross-section: 0.2 mm² (AWG24),
Insulator diameter: 1.1 mm)
E3X-CN21: 4-dia. cable with 4 conductors, Standard cable length: 2 m (Conductor cross-section: 0.2 mm² (AWG24),
Insulator diameter: 1.1 mm)

Slave Connector
E3X-CN12
E3X-CN22

* E3X-CN12: 2.6-dia. cable with 1 conductor, Standard cable length: 2 m (Conductor cross-section: 0.2 mm² (AWG24),
Insulator diameter: 1.1 mm)
E3X-CN22: 4-dia. cable with 2 conductors, Standard cable length: 2 m (Conductor cross-section: 0.2 mm² (AWG24),
Insulator diameter: 1.1 mm)

Sensor I/O Connectors

Straight
XS3F-M421-40[]-A

L-shaped
XS3F-M422-40[]-A

Mounting Bracket
E39-L143

Material: Stainless steel (SUS304)

DIN Track
PFP-100N
PFP-50N

Material: Aluminum
* Dimensions in parentheses are for the PFP-50N.

PFP-100N2

Material: Aluminum

End Plate
PFP-M

Materials: Iron, zinc plating

스마트 화이버 앰프

회원메뉴

쇼핑몰 검색

스마트 화이버 앰프 요약정보 및 구매

상품 상세설명

안정성

기본 성능의 진화 어플리케이션 대응력 더욱 확대
